Tipo di prodotto	Template per fori tascabili
Marca	Vevor
Modello	XRS040
Materiale	Lega di alluminio anodizzato
Numero di fori di perforazione	3
Numero di fori per trucioli	3
Contenuto della confezione	1 template per foratura, 1 raccordo semplice, 2 punte da trapano, 1 punta trasversale 6", 1 punta trasversale 2-1/2", 2 collari di arresto, 10 tappi per fori tascabili, 10 viti, 2 chiavi esagonali, 2 blocchetti scorrevoli, 2 aste di prolunga, 1 morsetto di serraggio, custodia in plastica
Dimensioni approssimative	30 x 15 x 10 cm (stima)
Peso approssimativo	1,2 kg (stima)
Regolazione dello spessore	Sì, con marcature imperiali e metriche
Regolazione della profondità di foratura	Sì, tramite collare di arresto sulla punta
Capacità di estensione	Sì, con blocchetti scorrevoli e aste di prolunga
Utilizzo previsto	Perforazione di fori tascabili per giunzioni in legno
Manutenzione	Asciugare l'olio antiruggine dopo l'uso per evitare la ruggine
Pulizia	Pulire con un panno asciutto, evitare l'umidità
Dotazione di protezione richiesta	Occhiali di sicurezza, maschera respiratoria, guanti, indumenti protettivi
Precauzioni di sicurezza	Utilizzare in uno spazio di lavoro pulito e ben illuminato, tenere i bambini lontani, non utilizzare sotto l'effetto di droghe o alcol
Garanzia	Garanzia elettronica tramite www.vevor.com/support
Servizio clienti	[e-mail]
Certificazioni	Conforme agli standard di sicurezza (ANSI Z87.1 per gli occhiali)
Paese di origine	Cina (Shanghai)
Riparabilità	Ricambi disponibili tramite il produttore

Domande frequenti - XRS040 Vevor

Come regolare la profondità di foratura sulla dima XRS040?

Il collare di arresto si blocca sulla punta in una posizione corrispondente alla profondità desiderata (L1). Quindi regolare il morsetto di serraggio e forare fino a quando il collare non tocca.

Come regolare lo spessore della tavola per la foratura?

Utilizzare le marcature imperiali e metriche sulla dima per regolare l'altezza del cursore in base allo spessore della tavola. Bloccare le viti dopo la regolazione.

Cosa fare in caso di bave attorno al foro?

Le bave possono essere causate da una velocità di foratura troppo lenta. Aumentare la velocità di rotazione del trapano.

Come evitare che il foro venga forato troppo profondamente?

Regolare correttamente il collare di arresto sulla punta alla profondità appropriata. Assicurarsi inoltre che la dima sia ben fissata utilizzando il morsetto di serraggio.

Quali accessori sono inclusi con il XRS040?

Il XRS040 viene fornito con una dima per foratura, un raccordo semplice, 2 punte da trapano, 2 punte trasversali (6" e 2-1/2"), 2 collari di arresto, 10 tappi per fori tascabili, 10 viti, 2 chiavi esagonali, 2 blocchetti scorrevoli, 2 aste di prolunga, un morsetto di serraggio e una custodia in plastica.

Come mantenere la dima dopo l'uso?

Asciugare l'olio antiruggine sulle parti metalliche per evitare la corrosione. Conservarla in un luogo asciutto e pulito.

Quale attrezzatura di protezione è necessario utilizzare?

Indossare sempre occhiali di sicurezza antiurto, maschera respiratoria, guanti e indumenti protettivi adatti. Si consigliano scarpe antiscivolo.

La dima può essere utilizzata per giunzioni diverse dal legno?

La dima è progettata per la foratura di fori tascabili nel legno. L'uso su altri materiali può generare polveri nocive; in tal caso è indispensabile una maschera respiratoria.

Come estendere la capacità di foratura con il XRS040?

Utilizzare i blocchetti scorrevoli e le aste di prolunga forniti. È possibile regolare orizzontalmente la posizione del cursore secondo le proprie esigenze allentando le viti.

Dove trovare il servizio clienti e la garanzia?

Il servizio clienti è contattabile all'indirizzo [e-mail]. Il certificato di garanzia elettronica è disponibile su www.vevor.com/support.

MANUALE UTENTE XRS040 Vevor

Supporto tecnico e certificato di garanzia elettronica

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima dei risparmi che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se risparmi addirittura la metà rispetto ai marchi più noti.

VEVOR®

TOUGH TOOLS, HALF PRICE

JIG PER FORI TASCABILE

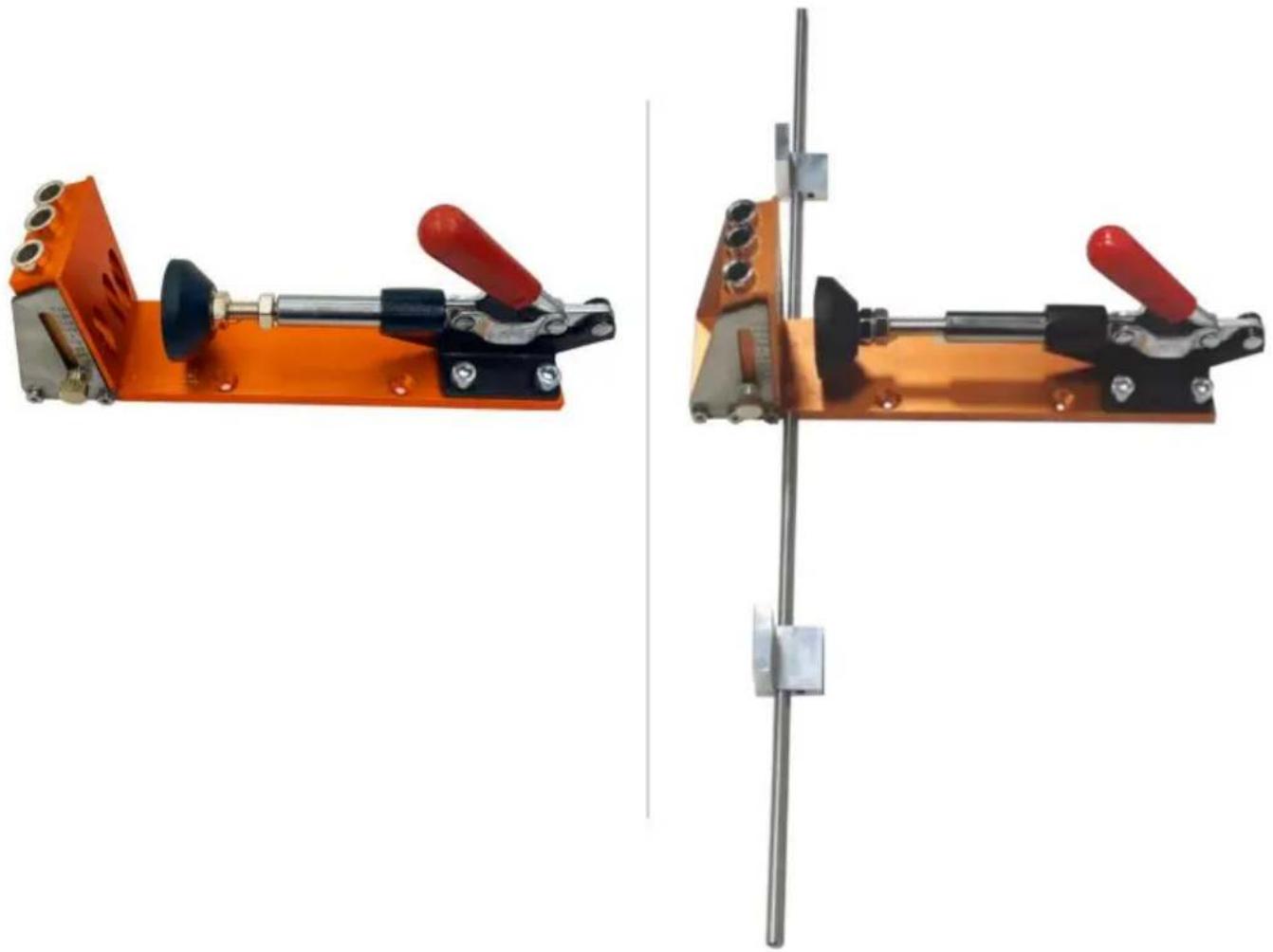

MODELLO: XRS040 / MODELLO: XRS030

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI

Grazie mille per aver scelto questo jig per fori. Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno a ottenere i migliori risultati possibili.

	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
	Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto.
	Attenzione! Indossare una maschera respiratoria. La polvere che è dannosa per la salute può essere generata quando si lavora sul legno e altro materiali.

AVVERTIMENTO!

Leggere e comprendere tutte le istruzioni prima di utilizzare questo jig per fori tascabili. L'operatore deve seguire le precauzioni di base per ridurre il rischio di lesioni personali e/o danni all'attrezzatura. Conservare questo manuale per avvisi di sicurezza, precauzioni, istruzioni operative o di ispezione e manutenzione.

AREA DI LAVORO

1. Operare in un ambiente di lavoro sicuro. Mantenere l'area di lavoro pulita, ben illuminata e priva di distrazioni.
2. Tenere lontano dall'area di lavoro chiunque non indossi l'attrezzatura di sicurezza appropriata.
3. Conservare correttamente gli utensili non utilizzati in un luogo sicuro e asciutto per evitare ruggine o danni. Bloccare la dima per fori tascabili e tenerla fuori dalla portata dei bambini.

SICUREZZA PERSONALE

ATTENZIONE! Indossare sempre dispositivi di protezione individuale.

DISPOSITIVI DI PROTEZIONE INDIVIDUALE

1. Indossare sempre occhiali di sicurezza antiurto che forniscano protezione frontale e laterale per gli occhi. L'attrezzatura di protezione degli occhi deve essere conforme a CSA Z94.3-07 o allo standard ANSI Z87.1 in base al tipo di lavoro svolto.
2. Indossare guanti che forniscano protezione in base ai materiali di lavoro o che riducano gli effetti delle vibrazioni dell'utensile.
3. Indossare indumenti protettivi adatti all'ambiente di lavoro e alle tasche.

dima per fori.

1. Si consiglia di indossare calzature antiscivolo per mantenere l'appoggio e l'equilibrio nell'ambiente di lavoro.

PRECAUZIONI PERSONALI

Controllare la dima per fori tascabili, il movimento personale e l'ambiente di lavoro per evitare lesioni personali o danni alla dima per fori tascabili.

1. Non utilizzare alcun jig per fori tascabili quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali.
2. Evitare di indossare abiti o gioielli che possano impigliarsi con le parti mobili di uno strumento. Tenere i capelli lunghi coperti o legati.

PRECAUZIONI SPECIFICHE DI SICUREZZA

1. Utilizzare il jig per fori tascabili corretto per il lavoro. Questo jig per fori tascabili è stato progettato per una funzione specifica. Non modificare o alterare questo jig per fori tascabili o utilizzarlo per uno scopo non previsto.
2. Durante l'uso, tenere le parti del corpo lontane dalle aree di pizzicamento.
3. Ai bambini non è consentito utilizzare questo prodotto se non accompagnati da un adulto.
4. Prestare attenzione alla sicurezza durante l'uso per evitare di schiacciare le dita.

AVVERTIMENTO!

NON lasciare che il comfort o la familiarità con il prodotto (acquisita dall'uso ripetuto)

sostituiscano la stretta osservanza delle norme di sicurezza dell'utensile. Se si utilizza questo utensile in modo non sicuro o in modo errato, si possono subire gravi lesioni personali.

Modello e parametri

Modello	XRS030	XRS040
Numero di fori di perforazione	3	3
Numero di rimozione dei trucioli buchi	3	3
Materiale del Jig per fori	Anodizzato Lega di alluminio	Alluminio anodizzato Lega
Imballaggio	/	Cassetta degli attrezzi in plastica
elenco delle parti	Figura30	Figura40

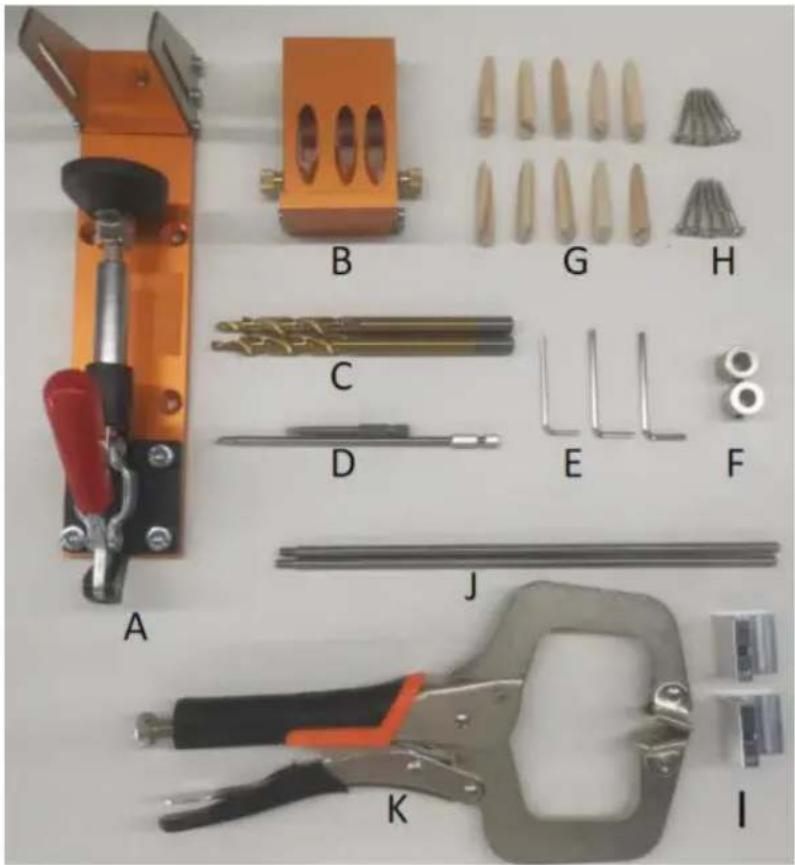

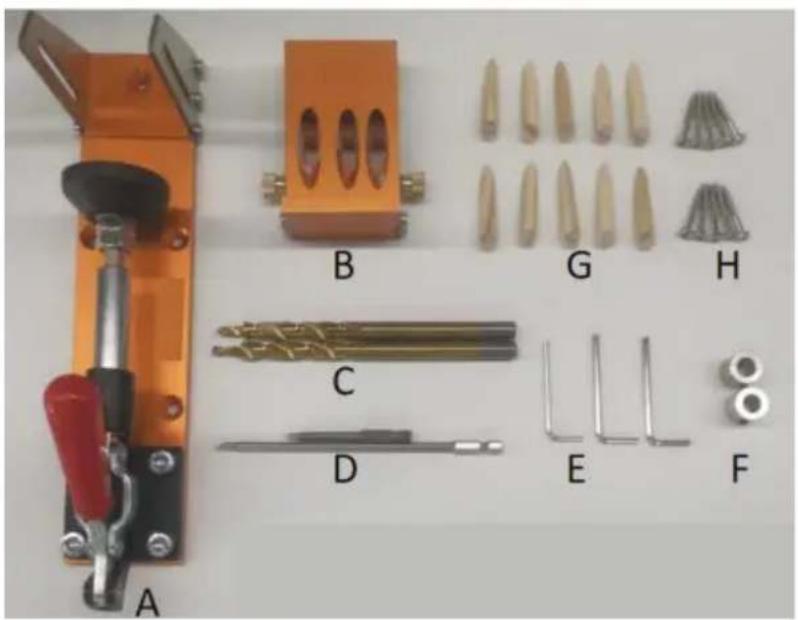

Diagramma della struttura

A: 1 x Jig per fori tascabili

B: 1 x raccordo singolo

C: 2 punte da trapano

D: 1 x 6" punte a croce e 1 x 2-1/2" punte a croce

E: 2 x chiave esagonale

F: 2 x collare di arresto

G: 10 x tappi per fori tascabili

H: 10 x viti

A: 1 x Jig per fori tascabili

B: 1 x raccordo singolo

C: 2 punte da trapano

D: 1 x 6" punte a croce e 1 x 2-1/2" punte a croce

E: 2 x chiave esagonale

F: 2 x collare di arresto

G: 10 x tappi per fori tascabili

H: 10 x viti

I: 2 x blocco scorrevole

J: 2 x aste estese

K: 1 x pinza di serraggio

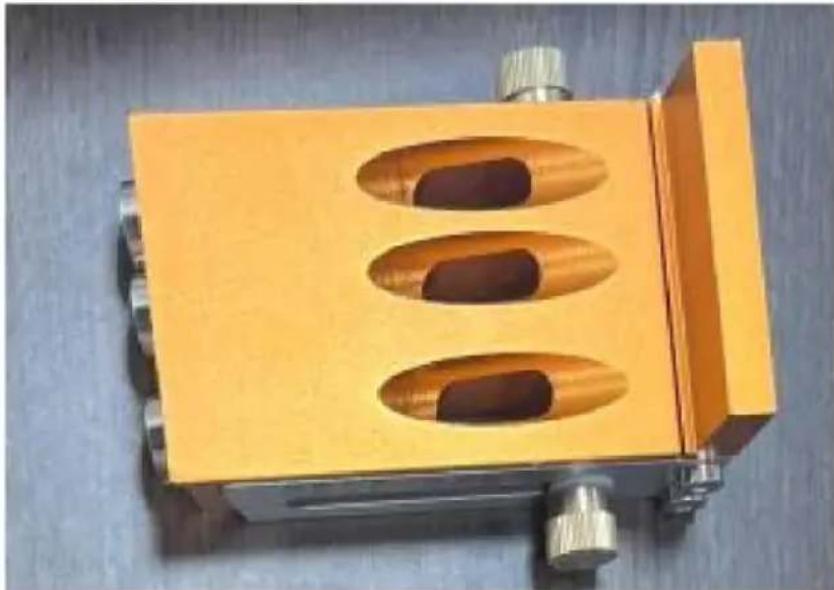

Montaggio e utilizzo 1. Dispositivo per foro singolo

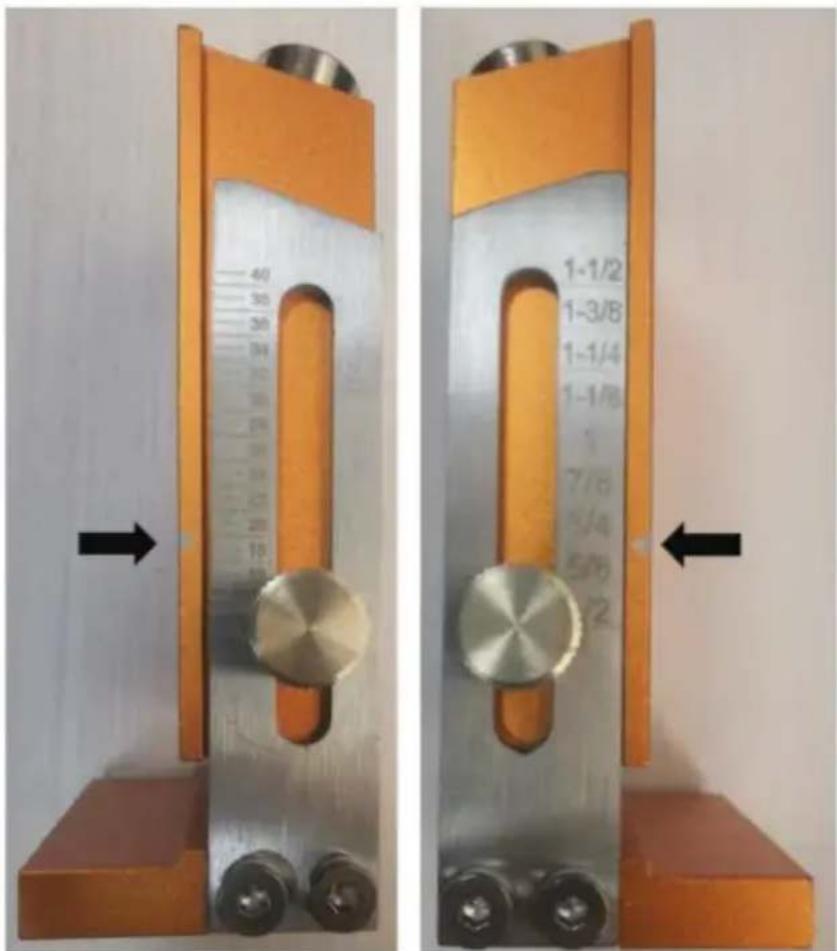

1.1 Impostazione dello spessore regolabile

Misura lo spessore della tua tavola. Le marcature sono sia in unità imperiali che metriche. Puoi regolare rapidamente l'altezza del cursore in base allo spessore della tavola. Blocca le viti e impostale sullo spessore appropriato.

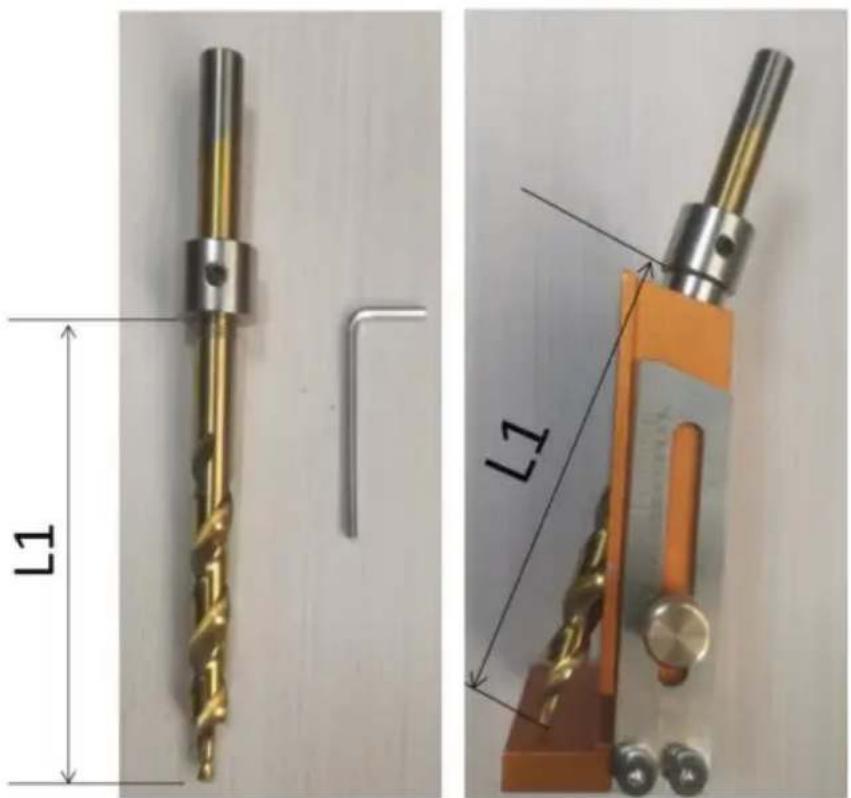

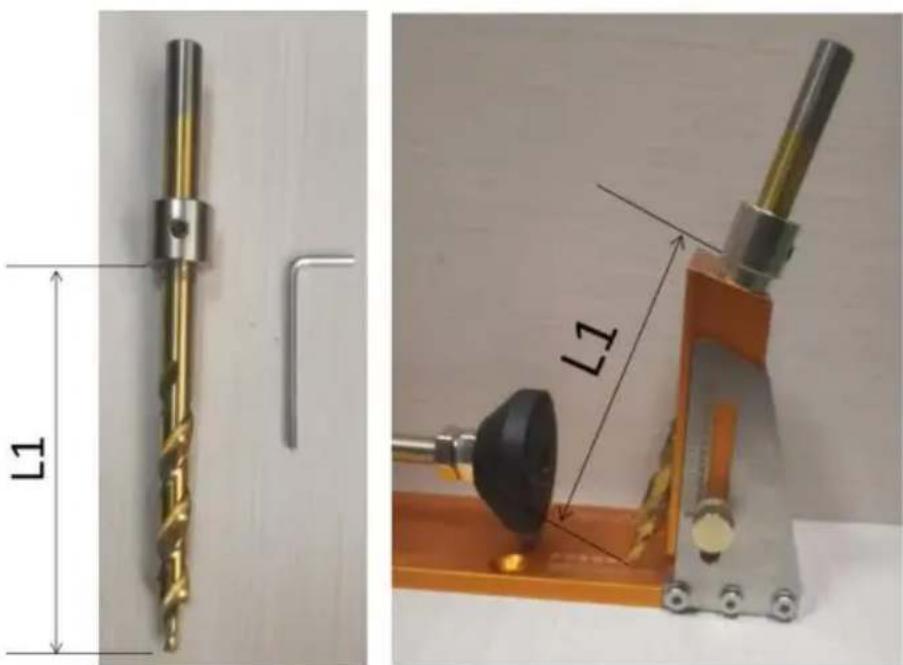

1.2 Regolare la profondità del foro. Il collare di arresto è bloccato sulle punte del trapano in una posizione uguale a quella mostrata in L1.

di arresto è bloccato sulle punte del trapano in una posizione uguale a quella mostrata in L1.

Regolare la dimensione di apertura delle pinze tramite il bullone (leggermente inferiore allo spessore combinato della piastra e del fissaggio). Tirando il grilletto si fissa il morsetto.

Regolare la dimensione di apertura delle pinze tramite il bullone (leggermente inferiore allo spessore combinato della piastra e del fissaggio). Tirando il grilletto si fissa il morsetto.

Eseguire il foro fino all'arresto dell'anello del freno.

Si noti che la direzione della forza di perforazione è parallela al foro pilota. Un funzionamento continuo per un lungo periodo di tempo causerà il surriscaldamento del foro pilota e ciò comprometterà la durata utile.

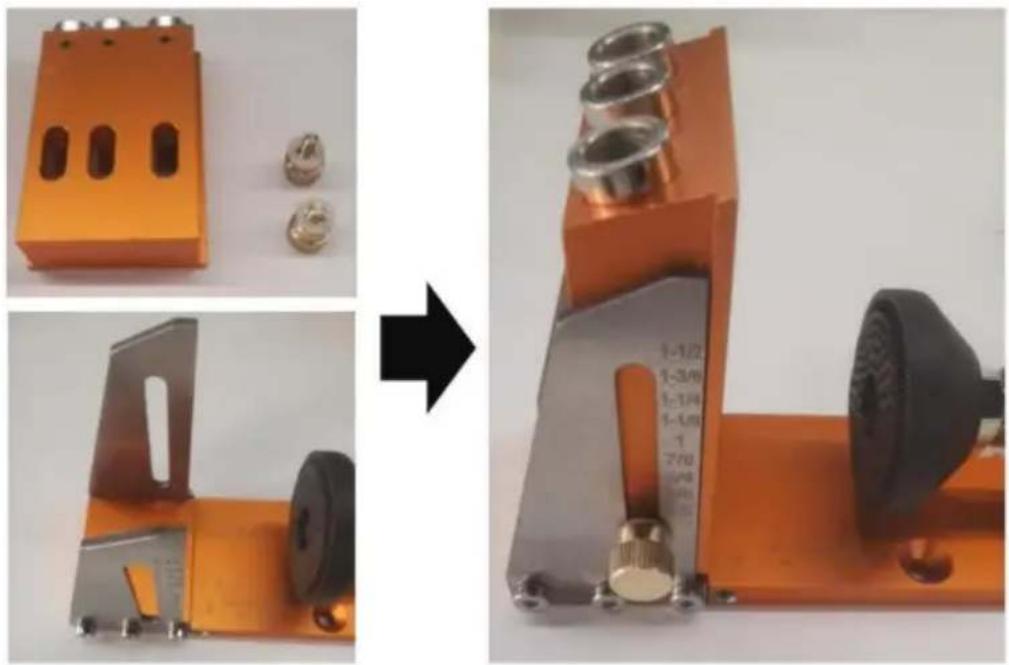

1. 2.1 Kit di montaggio

Assemblare il kit di montaggio come mostrato di seguito.

Assemblare il kit di montaggio come mostrato di seguito.

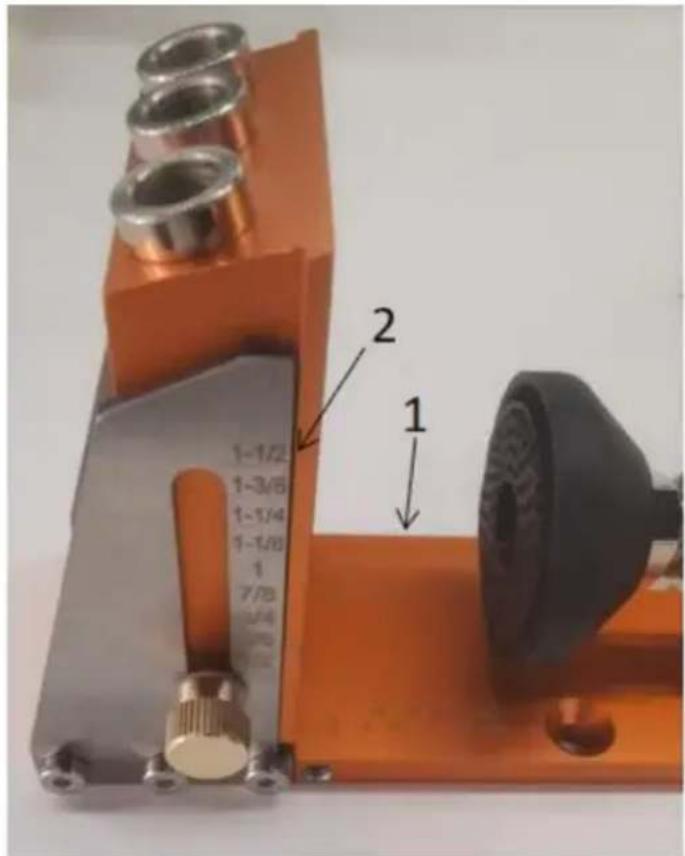

2.2 Impostazione dello spessore regolabile. Le marcature sono espresse sia in unità imperiali che metriche.

Regolare la lunghezza della base del piede e premere verso il basso la tavola, come indicato nel punto 1. È possibile misurare lo spessore della tavola.

Come indicato nella marcatura 2, è possibile regolare rapidamente l'altezza del cursore in base allo spessore della tavola. Bloccare le viti e impostarle sullo spessore appropriato.

2.3 Regolare la profondità del foro. Il collare di arresto è bloccato sulle punte del trapano in una posizione come mostrato in L1.

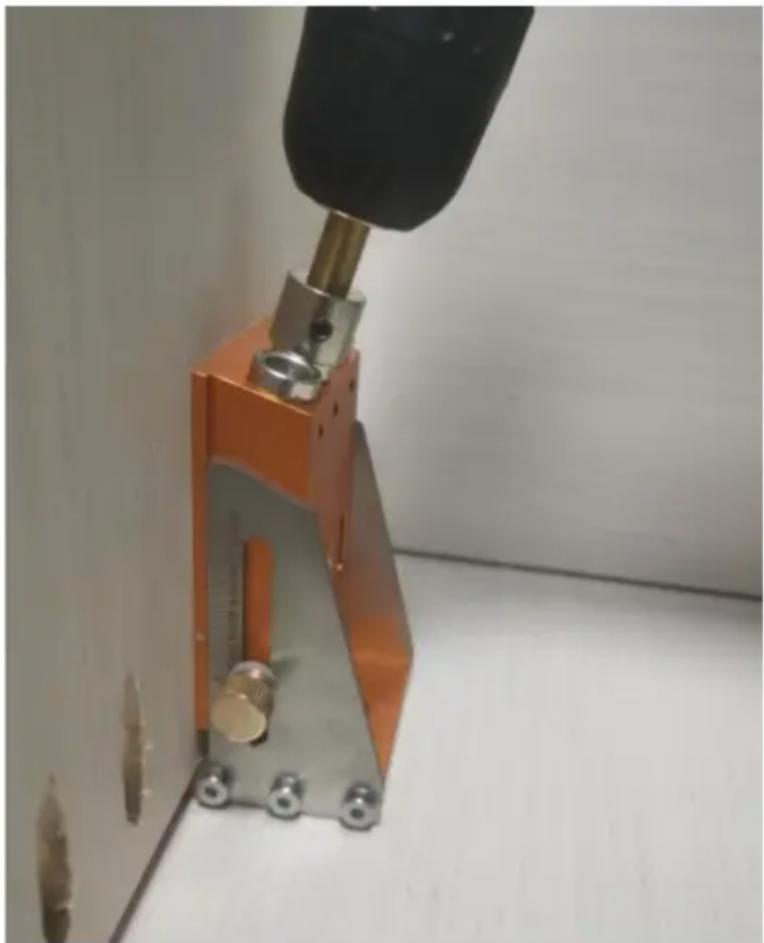

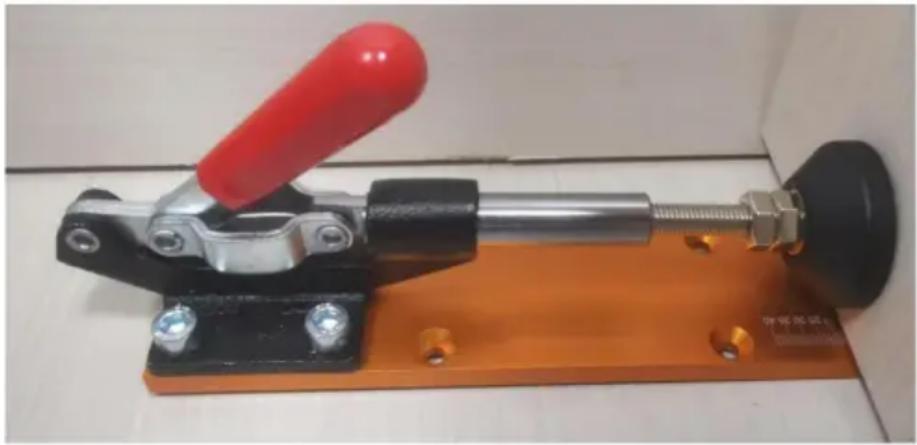

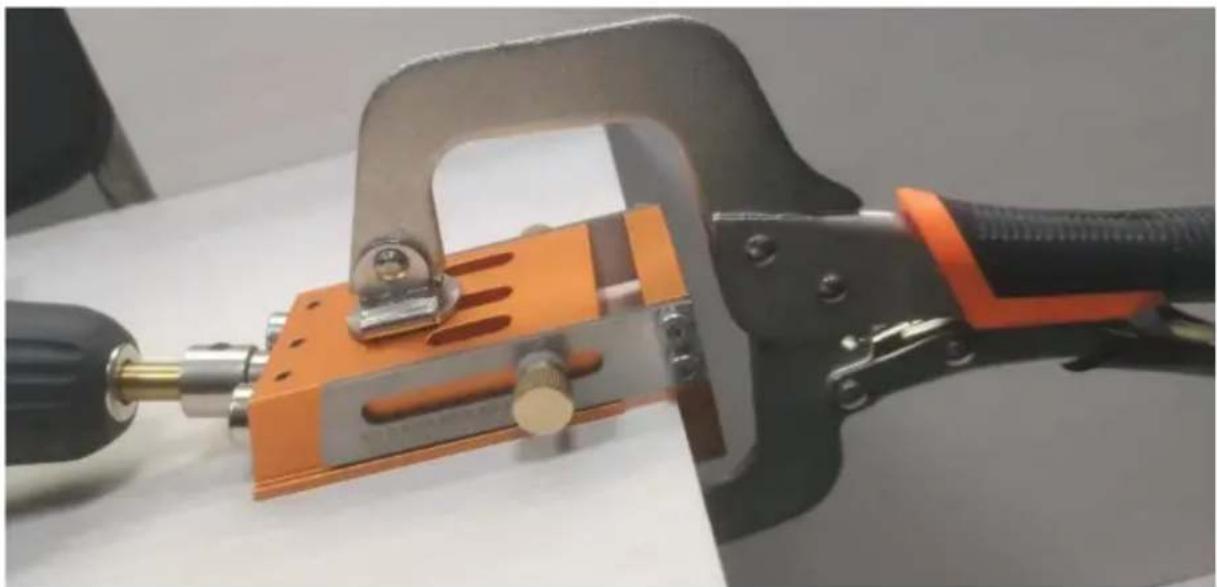

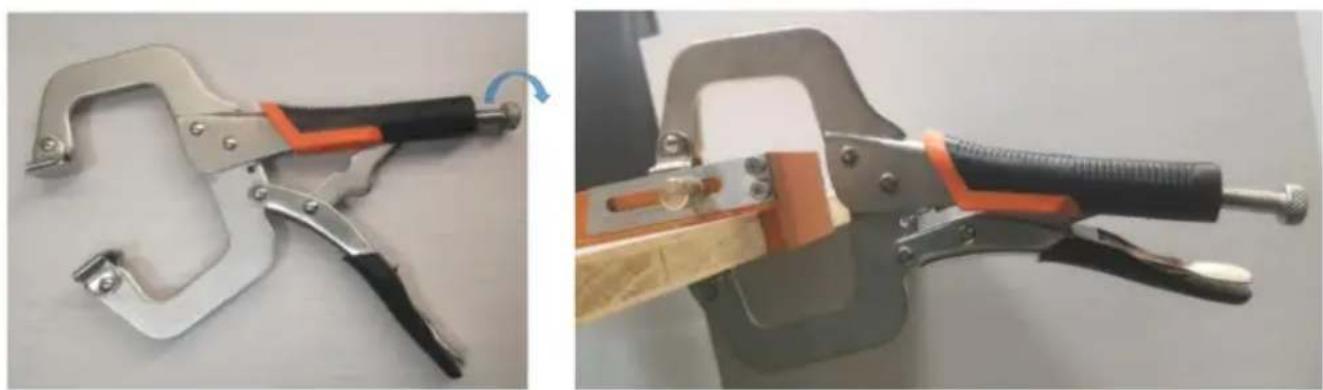

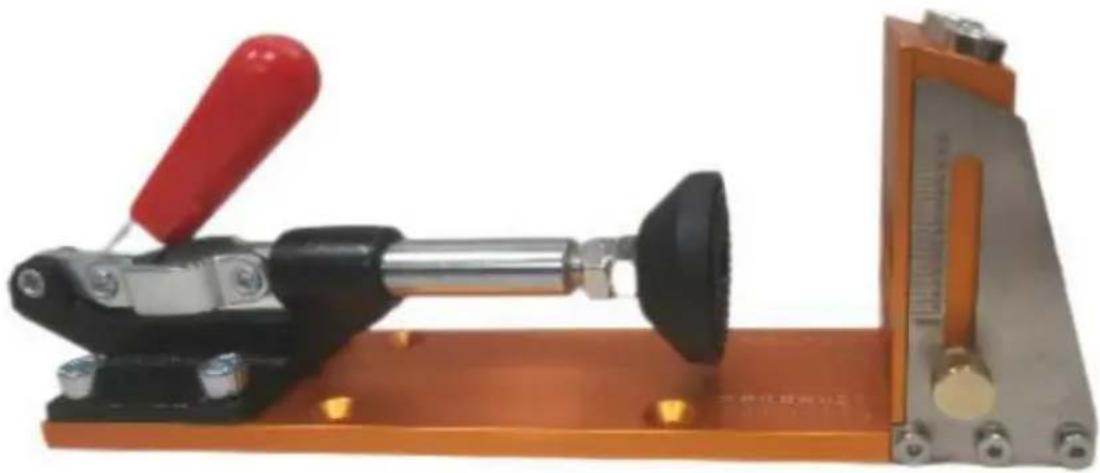

2.4 Fissaggio rapido

Eseguire il foro fino all'arresto dell'anello del freno.

Si noti che la direzione della forza di perforazione è parallela al foro pilota. Un funzionamento continuo per un lungo periodo di tempo causerà il surriscaldamento del foro pilota e ciò comprometterà la durata utile.

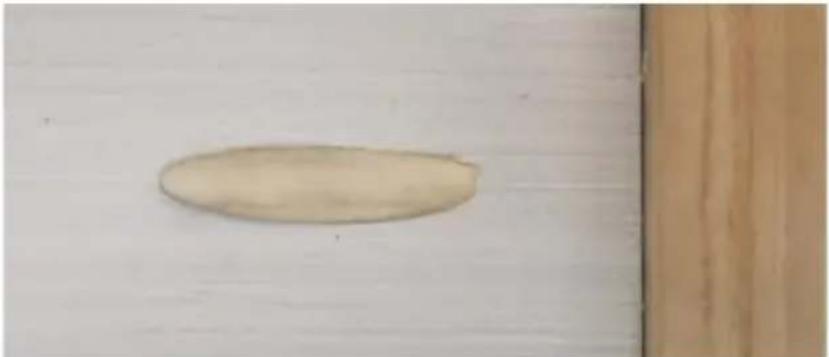

2.7 Tappi per fori tascabili

3. Kit di montaggio fori

(XRS040) Oltre a includere le funzionalità di XRS030, XRS040 aggiunge anche capacità di estensione.

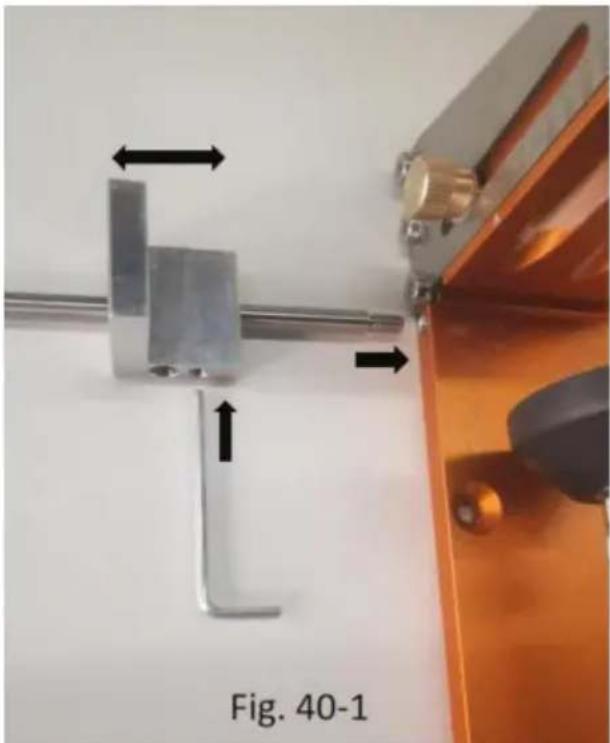

3.1 Blocco scorrevole e aste estese (Fig. 40-1)

e Fig. 40-2 due diversi assemblaggi, la freccia y è la direzione delle viti, la posizione del cursore può essere spostata orizzontalmente in base alle proprie esigenze.

Istruzioni per la risoluzione dei problemi

Problema	Motivi	Soluzione
Ci sono delle bardane in giro il buco.	Questa velocità è troppo lenta.	Regola la rotazione velocità del cacciavite.
Il foro è stato praticato.	1. Il foro è stato praticato troppo profondo.2. Il dispositivo di foratura non è	1. Regolare la fermata collare al proprio posto posizione sulla punta del trapano.2. Utilizzare le pinze per assicurarsi che lo strumento sia protetto.protetto.3. Acquista le viti di lunghezza appropriata

Manutenzione 1.

Assicurarsi che la foratura sia parallela alla direzione della forza, il manicotto del foro non si usura facilmente.

1. Dopo aver utilizzato il trapano, pulire l'olio antiruggine per evitare la formazione di ruggine.

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Sciangai

Importato negli USA: VEVOR STORE INC, 9448 RINCHMOND PL #E RANCHO CUCAMONGA, California, 91730 Stati Uniti d'America
