XRS040 - Heimwerkerwerkzeug Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Taschenlochbohrschablone
Marke	Vevor
Modell	XRS040
Material	Eloxierte Aluminiumlegierung
Anzahl Bohrlöcher	3
Anzahl Spanlöcher	3
Packungsinhalt	1 Taschenschablone, 1 einfacher Verbinder, 2 Bohrer, 2 Querbohrer (6" und 2-1/2"), 2 Anschlagringe, 10 Abdeckkappen für Taschenlöcher, 10 Schrauben, 2 Inbusschlüssel, 2 Gleitblöcke, 2 Verlängerungsstangen, 1 Klemmzwinge, Kunststoff-Werkzeugkiste
Ungefähre Abmessungen	30 x 15 x 10 cm (Schätzung)
Ungefähres Gewicht	1,2 kg (Schätzung)
Dickenverstellung	Ja, mit Zoll- und metrischen Markierungen
Bohrtiefeneinstellung	Ja, über Anschlagring am Bohrer
Erweiterungsfähigkeit	Ja, mit Gleitblöcken und Verlängerungsstangen
Vorgesehene Verwendung	Taschenlochbohren für Holzverbindungen
Wartung	Nach Gebrauch Rostschutzöl abwischen, um Rost zu vermeiden
Reinigung	Mit einem trockenen Tuch reinigen, Feuchtigkeit vermeiden
Erforderliche Schutzausrüstung	Schutzbrille, Atemschutzmaske, Handschuhe, Schutzkleidung
Sicherheitsvorkehrungen	In einem sauberen, gut beleuchteten Arbeitsbereich verwenden, Kinder fernhalten, nicht unter Einfluss von Drogen oder Alkohol verwenden
Garantie	Elektronische Garantie über www.vevor.com/support
Kundendienst	[e-mail]
Zertifizierungen	Entspricht den Sicherheitsstandards (ANSI Z87.1 für Schutzbrillen)
Ursprungsland	China (Shanghai)
Reparierbarkeit	Ersatzteile über den Hersteller erhältlich

Häufig gestellte Fragen - XRS040 Vevor

Wie stelle ich die Bohrtiefe an der Taschenschablone XRS040 ein?

Der Anschlagring wird an der gewünschten Tiefe (L1) auf dem Bohrer fixiert. Stellen Sie dann die Klemmzwinge ein und bohren Sie, bis der Anschlagring anschlägt.

Wie passe ich die Brettdicke für das Bohren an?

Verwenden Sie die Zoll- und metrischen Markierungen an der Schablone, um die Höhe des Schiebers entsprechend der Brettdicke einzustellen. Ziehen Sie die Schrauben nach der Einstellung an.

Was tun bei Gratbildung um das Loch?

Grate können durch zu langsame Bohrgeschwindigkeit entstehen. Erhöhen Sie die Drehzahl der Bohrmaschine.

Wie verhindere ich, dass das Loch zu tief gebohrt wird?

Stellen Sie den Anschlagring korrekt auf die entsprechende Tiefe am Bohrer ein. Stellen Sie außerdem sicher, dass die Schablone mit der Klemmzwinge fest fixiert ist.

Welches Zubehör ist im Lieferumfang des XRS040 enthalten?

Der XRS040 wird geliefert mit: einer Taschenschablone, einem einfachen Verbinder, 2 Bohrern, 2 Querbohrern (6" und 2-1/2"), 2 Anschlagringen, 10 Abdeckkappen für Taschenlöcher, 10 Schrauben, 2 Inbusschlüsseln, 2 Gleitblöcken, 2 Verlängerungsstangen, einer Klemmzwinge und einer Kunststoff-Werkzeugkiste.

Wie pflege ich die Schablone nach Gebrauch?

Wischen Sie das Rostschutzöl von den Metallteilen ab, um Korrosion zu vermeiden. Lagern Sie sie an einem trockenen, sauberen Ort.

Welche Schutzausrüstung muss verwendet werden?

Tragen Sie stets eine stoßfeste Schutzbrille, eine Atemschutzmaske, Handschuhe und geeignete Schutzkleidung. Rutschfeste Schuhe werden empfohlen.

Kann die Schablone für andere Verbindungen als Holz verwendet werden?

Die Schablone ist zum Bohren von Taschenlöchern in Holz konzipiert. Die Verwendung auf anderen Materialien kann schädlichen Staub erzeugen; eine Atemschutzmaske ist dann unerlässlich.

Wie erweitere ich die Bohrfähigkeit mit dem XRS040?

Verwenden Sie die mitgelieferten Gleitblöcke und Verlängerungsstangen. Sie können die Position des Schiebers horizontal nach Bedarf anpassen, indem Sie die Schrauben lösen.

Wo finde ich den Kundendienst und die Garantie?

Der Kundendienst ist unter [e-mail] erreichbar. Das elektronische Garantiezertifikat ist auf www.vevor.com/support verfügbar.

BEDIENUNGSANLEITUNG XRS040 Vevor

Linkenheim-Hochstetten, Deutschland

Pooledas Group Ltd

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

TASCHENLOCH-VORRICHTUNG

MODELL: XRS030, XRS040

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den wichtigsten

Top-Marken erzielen könnten, und diese Aussagen bedeuten nicht unbedingt, dass sie alle von uns angebotenen

Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie tatsächlich die Hälfte im Vergleich zu den großen Top-Marken sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

TASCHENLOCH-VORRICHTUNG

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vielen Dank, dass Sie sich für diese Bohrlehre entschieden haben. Bitte lesen Sie vor der Verwendung die Bedienungsanleitung sorgfältig durch. Die Informationen helfen Ihnen, die möglichen Ergebnisse zu verstehen.

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lese Lesen Sie das Handbuch sorgfältig durch.
	Achtung - Tragen Sie unbedingt einen Augenschutz bei der Verwendung dieses Produkt.
	Achtung! Tragen Sie eine Atemschutzmaske. Staub, der schädlich für Gesundheit kann entstehen bei der Arbeit mit Holz und anderen Materialien.

WARNUNG!

Lesen und verstehen Sie alle Anweisungen, bevor Sie diese Taschenlochlehre verwenden.

Der Bediener muss grundlegende Vorsichtsmaßnahmen treffen, um das Risiko von Verletzungen und/oder Schäden am Gerät zu verringern. Bewahren Sie dieses Handbuch auf, da es Sicherheitswarnungen,

Vorsichtsmaßnahmen, Bedienungs- oder Inspektions- und Wartungsanweisungen enthält.

ARBEITSBEREICH

1. Arbeiten Sie in einer sicheren Arbeitsumgebung. Halten Sie Ihren Arbeitsbereich sauber, gut beleuchtet und frei von Ablenkungen.
2. Halten Sie Personen, die nicht die entsprechende Schutzausrüstung tragen, vom Arbeitsbereich fern.
3. Lagern Sie unbenutzte Werkzeuge ordnungsgemäß an einem sicheren und trockenen Ort, um Rost oder Beschädigung zu vermeiden. Verschließen Sie die Schablone für Taschenlöcher und bewahren Sie sie außerhalb der Reichweite von Kindern auf.

PERSÖNLICHE SICHERHEIT

WARNUNG! Tragen Sie immer persönliche Schutzausrüstung.

PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine Aufprallschutzbrille, die Front- und Seitenschutz für die Augen bietet. Die Augenschutzausrüstung sollte den Standards CSA Z94.3-07 oder ANSI Z87.1 entsprechen, basierend auf der Art der ausgeführten Arbeit.
2. Tragen Sie Handschuhe, die je nach Arbeitsmaterial Schutz bieten oder die Auswirkungen von Werkzeugvibrationen reduzieren.
3. Tragen Sie Schutzkleidung, die für die Arbeitsumgebung und die Taschenlochlehre geeignet ist.
4. Rutschfestes Schuhwerk wird empfohlen, um in der Arbeitsumgebung Halt und Gleichgewicht zu bewahren.

PERSÖNLICHE VORSICHTSMASSNAHMEN

Kontrollieren Sie die Taschenlochlehre, Ihre persönlichen Bewegungen und die Arbeitsumgebung, um Verletzungen oder Schäden an der Taschenlochlehre zu vermeiden.

1. Bedienen Sie die Taschenlochlehre nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
2. Vermeiden Sie das Tragen von Kleidung oder Schmuck, der sich in beweglichen Teilen eines Werkzeugs verfangen könnte. Bedecken Sie lange Haare oder binden Sie sie zusammen.

SPEZIELLE SICHERHEITSVORKEHRUNGEN

1. Verwenden Sie die richtige Taschenlochlehre für die Arbeit. Diese Taschenlochlehre wurde für eine bestimmte Funktion konzipiert. Modifizieren oder verändern Sie diese Taschenlochlehre nicht und verwenden Sie sie nicht für einen nicht vorgesehenen Zweck.
2. Halten Sie während der Anwendung Körperteile von Quetschstellen fern.
3. Kinder dürfen dieses Produkt nur in Begleitung eines Erwachsenen verwenden.
4. Achten Sie bei der Verwendung auf die Sicherheit, um Quetschungen der Finger zu vermeiden.

WARNUNG!

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (erworben durch wiederholte Verwendung) dazu verleiten, die strikte Einhaltung der Werkzeugsicherheitsregeln zu vernachlässigen. Wenn Sie dieses Werkzeug unsicher oder falsch verwenden, können Sie schwere Verletzungen erleiden.

Modell und Parameter

Modell	XRS030	XRS040
Anzahl der Bohrlöcher	3	3
Anzahl der Spanabnahmen Löcher	3	3
Material der Lochlehre	Eloxiert Aluminiumlegierung	Eloxiertes Aluminium Legierung
Verpackung	/ Werkzeugkasten aus Kunststoff
Ersatzteilliste	Abb. 30	Abb. 40

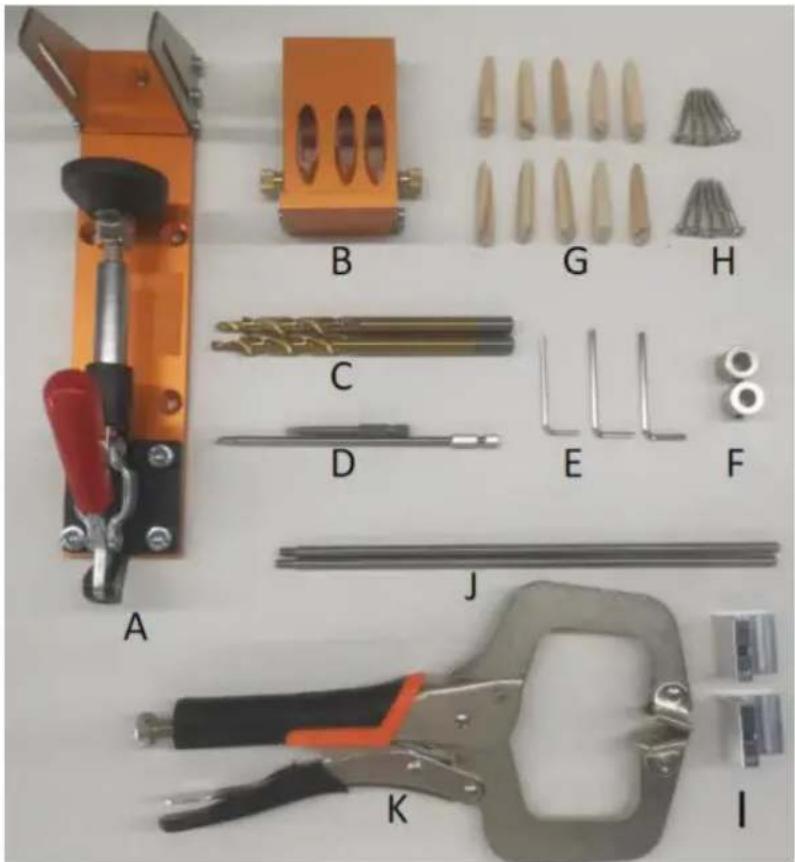

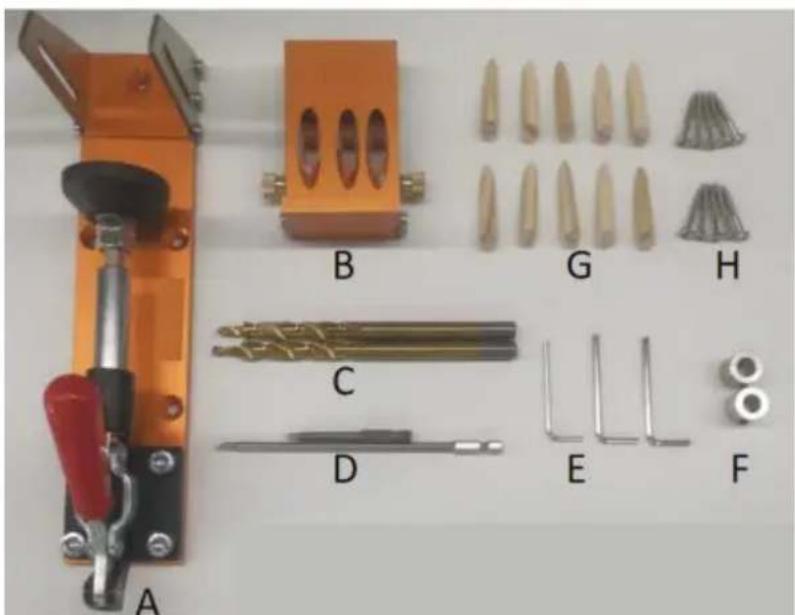

Strukturdiagramm

A: 1 x Taschenlochlehre

B: 1 x Einzelarmatur

C: 2 x Bohrer

D: 1 x 6" Kreuzbohrer und 1 x 2-1/2" Kreuzbohrer

E: 2 x Inbusschlüssel

F: 2 x Stopperkragen

G: 10 x Taschenlochstopfen

H: 10 x Schrauben

A: 1 x Taschenlochlehre

B: 1 x Einzelarmatur

C: 2 x Bohrer

D: 1 x 6" Kreuzbohrer und 1 x 2-1/2" Kreuzbohrer

E: 2 x Inbusschlüssel

F: 2 x Stopperkragen

G: 10 x Taschenlochstopfen

H: 10 x Schrauben

I: 2 x Gleitblock

J: 2 x verlängerte Stangen

K: 1 x Klemmzange

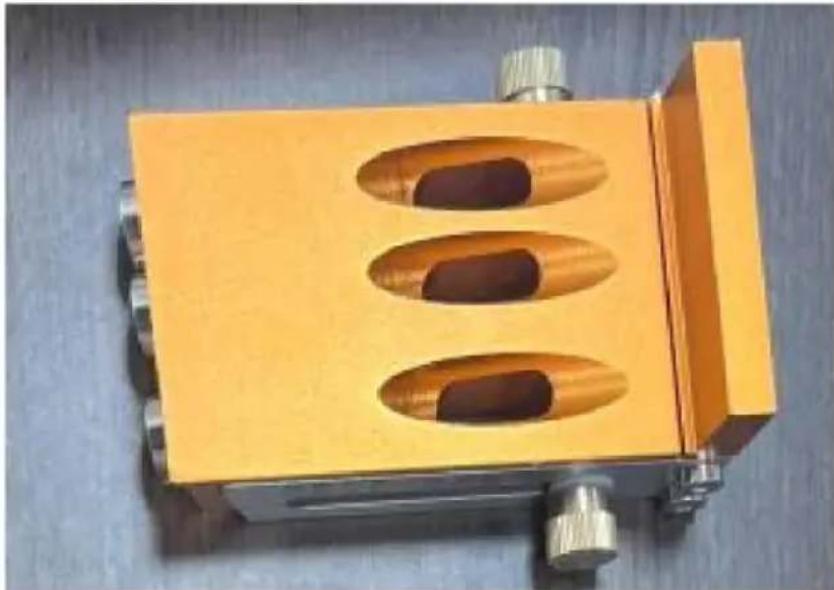

Montage und Verwendung 1. Einlochlehre

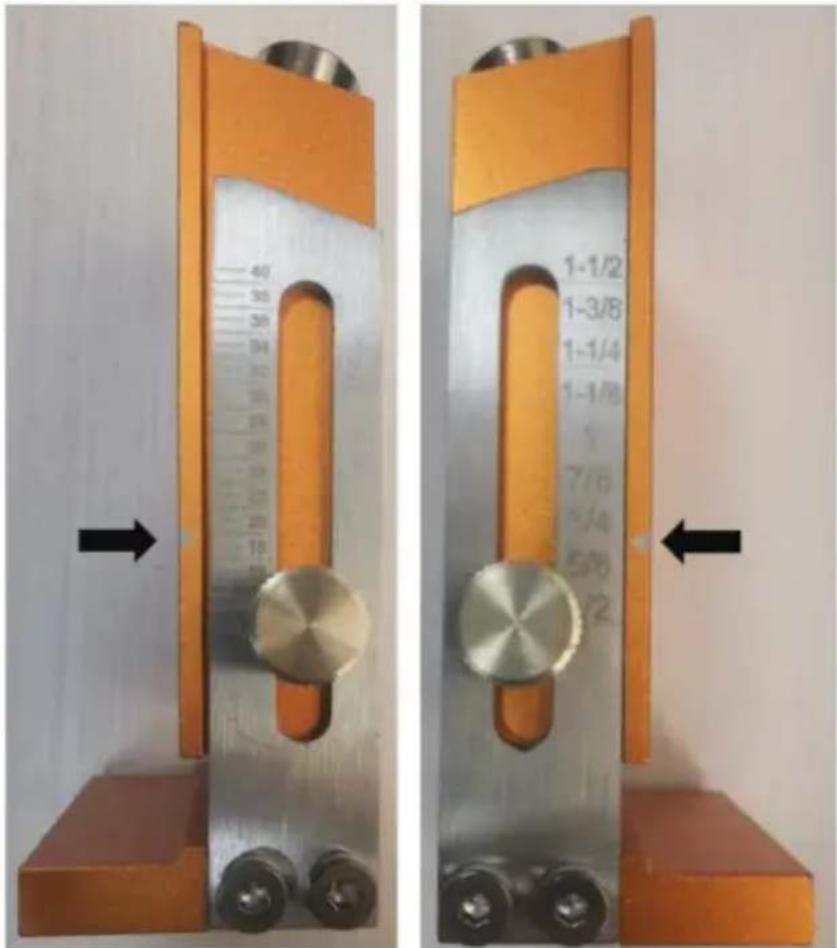

1.1 Einstellbare Dickeneinstellung: Messen Sie

die Dicke Ihres Bretts. Die Markierungen sind sowohl in imperialen als auch in metrischen Einheiten angegeben. Sie können die Höhe des Schiebers schnell entsprechend der Dicke des Bretts anpassen. Ziehen Sie die Schrauben fest und stellen Sie sie auf die entsprechende Dicke ein.

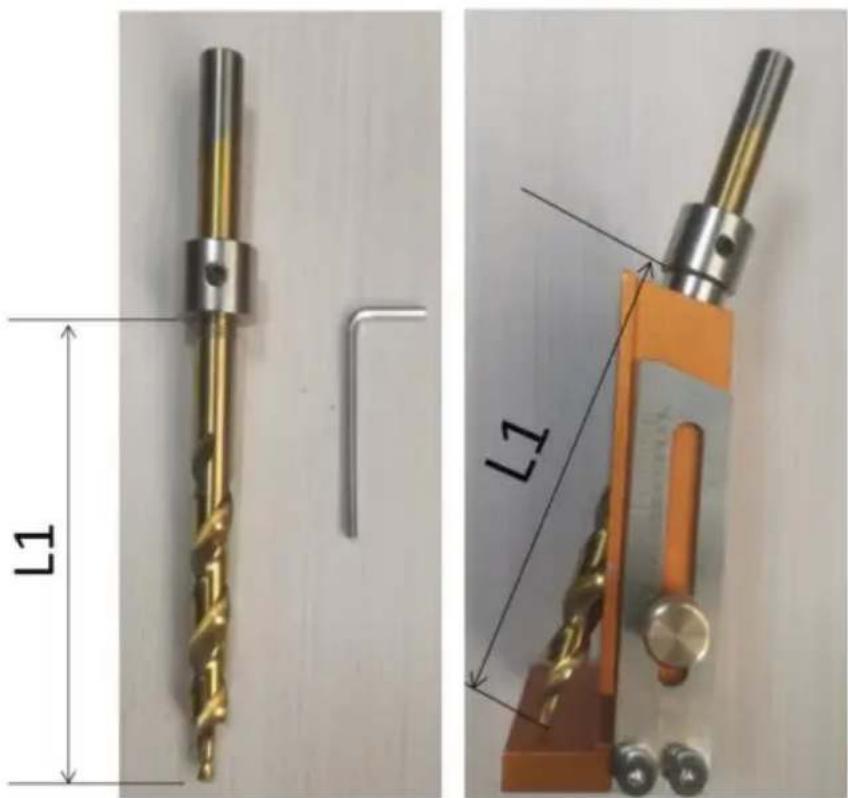

1.2 Passen Sie die Tiefe des Lochs an. Der

Anschlagring wird an der Bohrkrone in der Position L1 verriegelt.

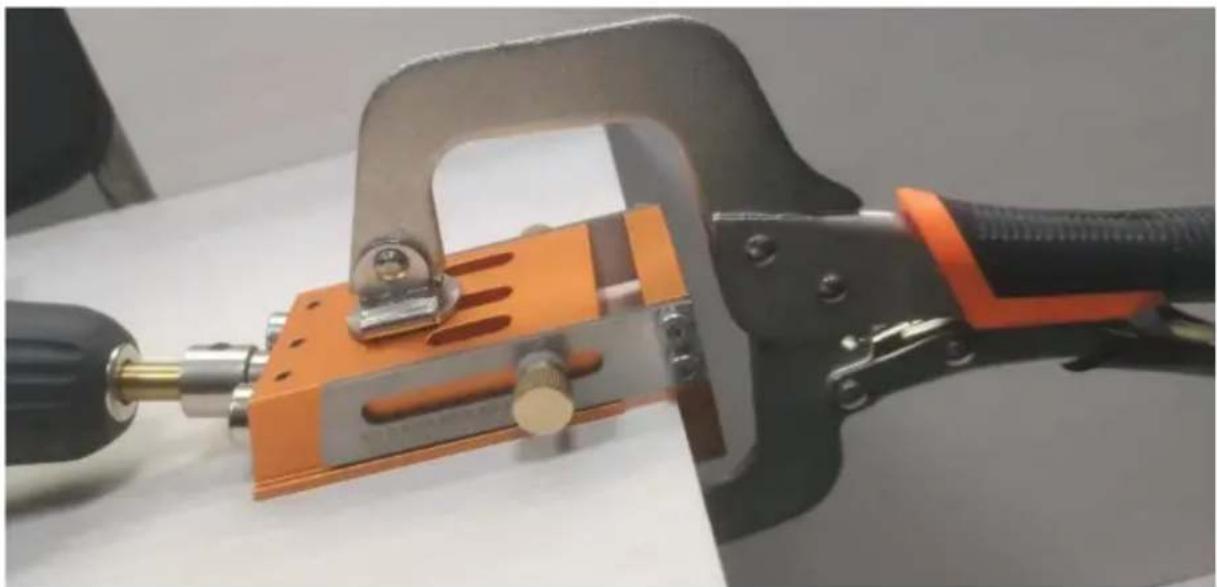

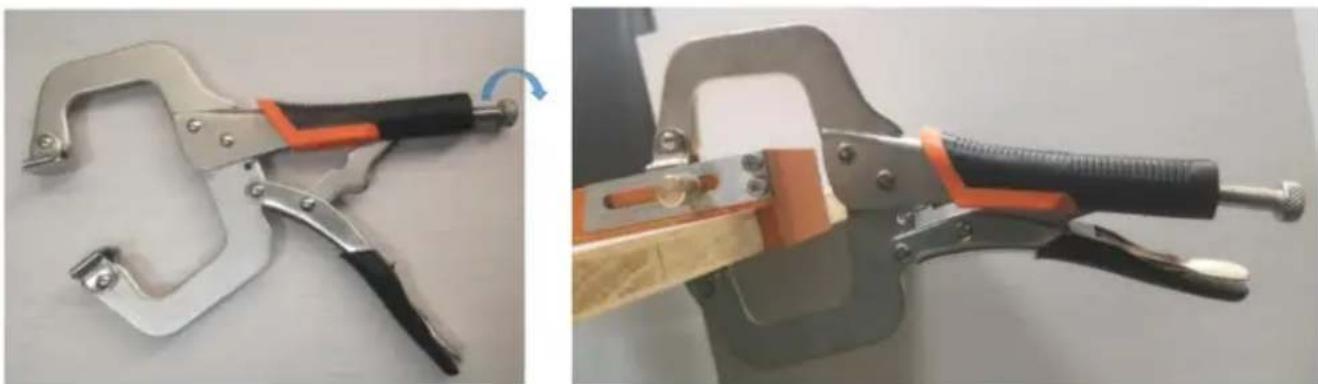

1.3 Schnellbefestigung:

Passen Sie die Öffnungsgröße der Zange mit der Schraube an (etwas kleiner als die Dicke der Platte und der Befestigung zusammen). Durch Ziehen des Auslösers wird die Klemme fixiert.

Bohren Sie das Loch so tief, dass der Bremsring stoppt.

Beachten Sie, dass die Richtung der Bohrkraft parallel zum Pilotloch verläuft.

Dauerbetrieb über einen längeren Zeitraum führt zur Erhitzung des

Pilotlochs und verkürzt die Lebensdauer.

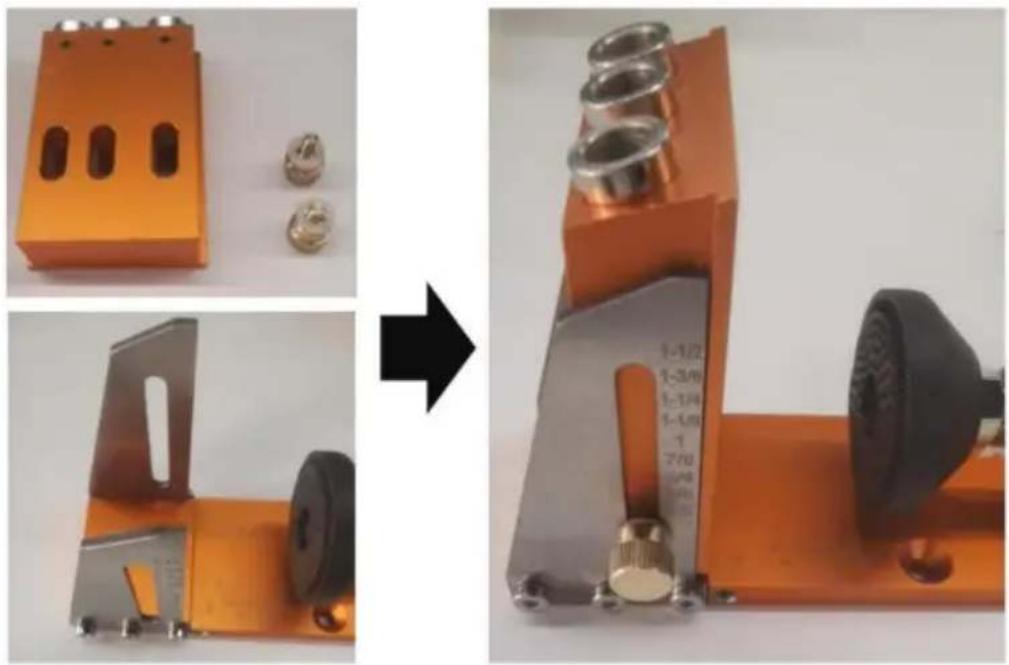

2.1 Montage des Vorrichtungssatzes

Bauen Sie den Vorrichtungssatz wie unten gezeigt zusammen.

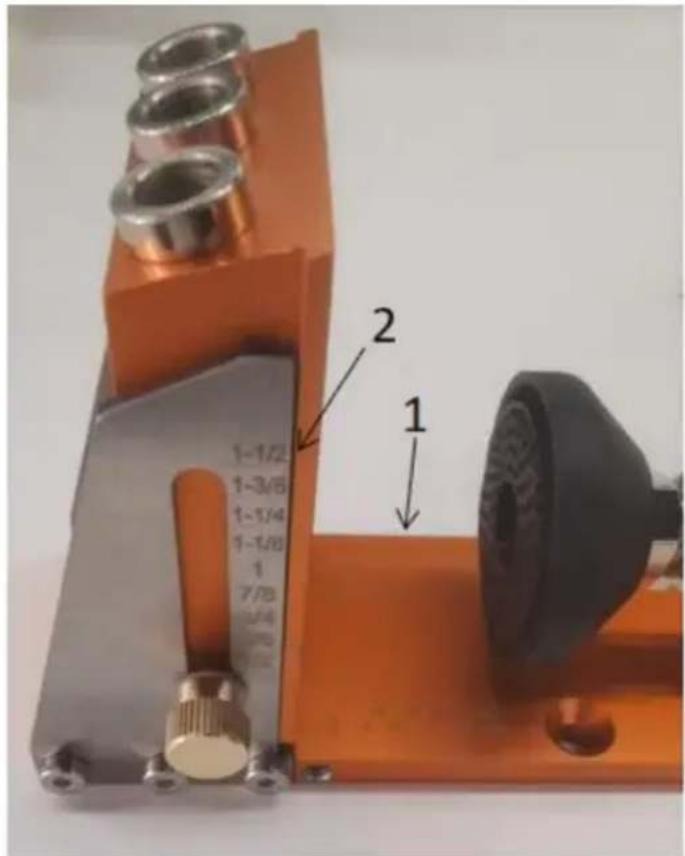

2.2 Die Markierungen für die einstellbare

Dickeneinstellung erfolgen sowohl in imperialen als auch in metrischen Einheiten.

Passen Sie die Länge der Fußschale an und drücken Sie das Brett wie bei Markierung 1 nach unten. So kann die Dicke des Bretts gemessen werden.

Wie bei Markierung 2 können Sie die Höhe des Schiebers schnell an die Dicke der Platte anpassen. Ziehen Sie die Schrauben fest und stellen Sie sie auf die entsprechende Dicke ein.

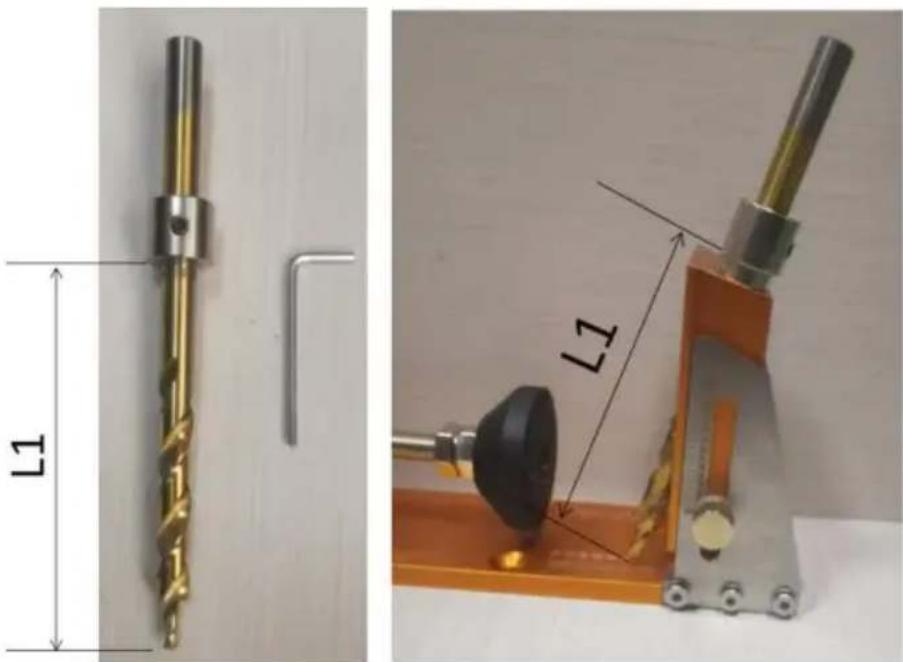

2.3 Einstellen der Bohrtiefe Der Anschlagring wird

an der in der Abbildung L1 dargestellten Position am Bohrer arretiert.

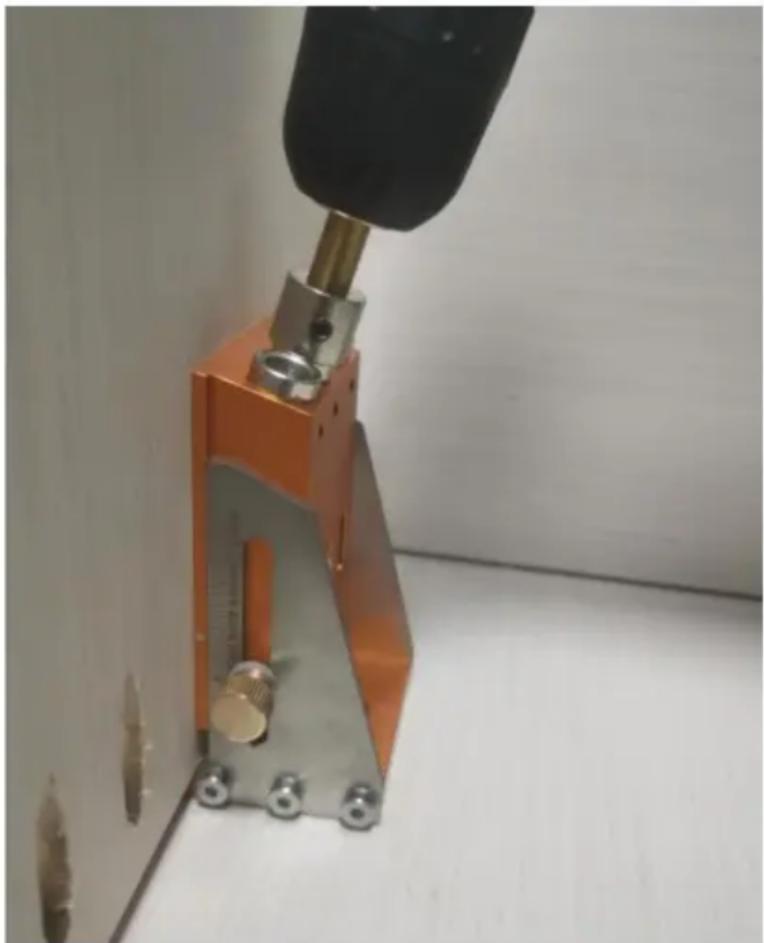

2.4 Schnellbefestigung

Bohren Sie das Loch so tief, dass der Bremsring stoppt.

Beachten Sie, dass die Richtung der Bohrkraft parallel zum Pilotloch verläuft.

Dauerbetrieb über einen längeren Zeitraum führt zur Erhitzung des Pilotlochs und verkürzt die Lebensdauer.

Dauerbetrieb über einen längeren Zeitraum führt zur Erhitzung des Pilotlochs und verkürzt die Lebensdauer.

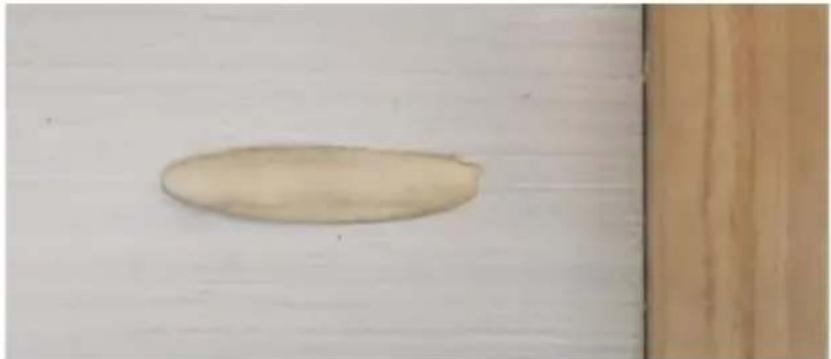

2.7 Taschenlochstopfen

3. Lochlehrensatz (XRS040)

Zusätzlich zur Funktionalität von XRS030 bietet XRS040 auch Erweiterungsmöglichkeiten.

3.1 Gleitblock und verlängerte Stangen Abb. 40-1 und Abb. 40-2, zwei verschiedene Baugruppen. Der Pfeil y zeigt die Richtung der Schrauben an. Die Position des Gleitstücks kann je nach Bedarf horizontal verschoben werden.

40-1 und Abb. 40-2, zwei verschiedene Baugruppen. Der Pfeil y zeigt die Richtung der Schrauben an. Die Position des Gleitstücks kann je nach Bedarf horizontal verschoben werden.

Wartung 1. Achten Sie darauf, dass die Bohrung parallel zur Kraftrichtung verläuft, damit sich die Lochhülse nicht so leicht abnutzt.

Problem	Gründe	Lösung
Es gibt Grate um das Loch.	Diese Geschwindigkeit ist zu langsam.	Passen Sie die Drehung an Geschwindigkeit der Schraubendreher.
Das Loch wurde durchbohrt.	1. Das Loch wurde gebohrt zu tief.2. Die Lochschablone ist nicht gesichert.	1. Anschlag einstellen Kragen an der richtigen Position auf dem Bohrer.2. Mit der ZangeStellen Sie sicher, dass das Werkzeug gesichert.3. Kaufen Sie die Schrauben von passende Länge

Wischen Sie nach dem Gebrauch des Bohrers das Rostschutzöl ab, um Rost zu vermeiden.

Sie darauf, dass die Bohrung parallel zur Kraftrichtung verläuft, damit sich die Lochhülse nicht so leicht abnutzt.

1. Wischen Sie nach dem Gebrauch des Bohrers das Rostschutzöl ab, um Rost zu vermeiden.
