Type de produit	Kit lit escamotable (meuble transformable)
Marque	Vevor
Modèle	YFHTW241
Type de lit	Twin horizontal (simple)
Taille de matelas compatible	39 × 75 pouces (990 × 1900 mm)
Épaisseur de matelas recommandée	6 à 10 pouces (152 à 254 mm)
Poids maximum du matelas	44 lb (20 kg)
Capacité de charge maximale du lit	900 lb (408 kg)
Poids total du cadre et matelas	61 à 64 kg (134 à 141 lb)
Dimensions du cadre de lit	2016 × 1035 × 132 mm
Dimensions internes de l'armoire	2036 × 388 × 1060 mm
Matériaux principaux	Contreplaqué et bois (épaisseurs 1", 3/4", etc.)
Système d'ouverture	Vérins à gaz (2 pièces)
Nombre de vérins	2
Mécanisme de levage	Roulements et supports latéraux
Sécurité	Ancrage mural obligatoire, sangles de matelas incluses
Entretien	Vérifier périodiquement la stabilité et les fixations
Assemblage	Recommandé à deux personnes, outils requis (clé 13 mm, forets 6 et 11 mm)
Poids du kit (cadre seul)	40,5 kg (89 lb)
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - YFHTW241 Vevor

Quel type de matelas est compatible avec le lit Vevor YFHTW241 ?

Le lit est conçu pour un matelas simple (twin) de dimensions 39×75 pouces (990×1900 mm) et une épaisseur comprise entre 6 et 10 pouces (152-254 mm). Le poids du matelas ne doit pas dépasser 44 lb (20 kg).

Le lit peut-il être utilisé sans matelas ?

Non, il est interdit d'utiliser le lit sans matelas sur la surface du sommier. Le matelas est nécessaire pour le bon fonctionnement du système et pour éviter tout risque de dommage ou de blessure.

Quelle est la capacité de charge maximale du lit ?

Le lit supporte une charge maximale de 900 lb (408 kg), incluant le poids du cadre, du matelas et des occupants. Le poids combiné du cadre et du matelas ne doit pas dépasser 61-64 kg (134-141 lb) pour garantir la sécurité.

Dois-je fixer l'armoire au mur ?

Oui, il est impératif de fixer l'armoire à un mur solide avant d'utiliser le lit. Cela garantit la stabilité et évite tout risque de basculement. Les instructions de fixation sont détaillées dans le manuel.

Comment installer les vérins à gaz ?

Les vérins à gaz se fixent sur les supports de connexion à l'aide d'écrous métalliques (M8). Il faut d'abord dévisser l'embout du vérin, l'installer sur le support, puis serrer l'écrou. Les vérins doivent être montés des deux côtés du lit.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'une clé à œil de 13 mm, de forets à bois de 6 mm et 11 mm, d'embouts de vissage, ainsi que d'un outil de réglage horizontal. L'utilisation d'une perceuse électrique avec réglage de couple faible est recommandée.

Le kit inclut-il les sangles de matelas ?

Oui, le kit contient deux sangles de matelas (pièce E) qui se fixent au cadre du lit avec des vis J (M4×20 mm). Elles permettent de maintenir le matelas en place lors du relevage ou de l'abaissement du lit.

Comment entretenir le lit escamotable ?

Il est recommandé de vérifier régulièrement la stabilité et la sécurité de l'ensemble, notamment les fixations, les vérins et les roulements. En cas de dommage ou de dysfonctionnement, cessez immédiatement l'utilisation et contactez le support technique. Nettoyez avec un chiffon doux et évitez les produits abrasifs.

Puis-je obtenir des pièces de rechange pour le modèle YFHTW241 ?

Oui, Vevor propose un support technique et un certificat de garantie électronique sur www.vevor.com/support. Vous pouvez y demander des pièces de rechange ou des informations sur la réparabilité.

Le lit peut-il être installé par une seule personne ?

Certaines étapes d'assemblage sont plus faciles à deux personnes en raison du poids et des dimensions des pièces. Il est fortement recommandé de se faire aider pour soulever et positionner le cadre et l'armoire.

MODE D'EMPLOI YFHTW241 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT LIT MURPHY

Modèle : YFHTW241.

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

KIT LIT MURPHY

Modèle : YFHTW241.

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques o logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

1. Veuillez lire et comprendre attentivement ce manuel avant d'utiliser le Kit de lit escamotable.

L'installation doit être effectuée par un adulte et les enfants ne doivent pas l'utiliser sans surveillance.

1. Veuillez installer complètement le kit de lit Murphy avant d'utiliser le lit, sinon cela pourrait causer de graves dommages aux personnes.
2. Vérifiez la stabilité et la sécurité du kit à intervalles réguliers et utilisez-le doit être arrêté immédiatement en cas de dommages ou de problèmes suspects.
3. Les enfants ne doivent pas utiliser le kit seuls pour étaler ou ranger le lit, sinon ils pourraient être blessés.

Merci beaucoup d'avoir choisi ce kit de lit Murphy.

S'il y a une différence entre la couleur de ce produit et l'image dans le manuel d'instructions, veuillez vous référer à l'objet physique.

LISTE DES PARAMÈTRES

Modèle	YFHTW241
Modèles adaptés	Double-Horizontal
Taille du matelas	L×L : 39×75 pouces (990×1900 mm)
épaisseur du matelas	6-10 pouces (152-254 mm)
Poids maximum du matelas	44 livres (20 kg)

INSTRUCTIONS

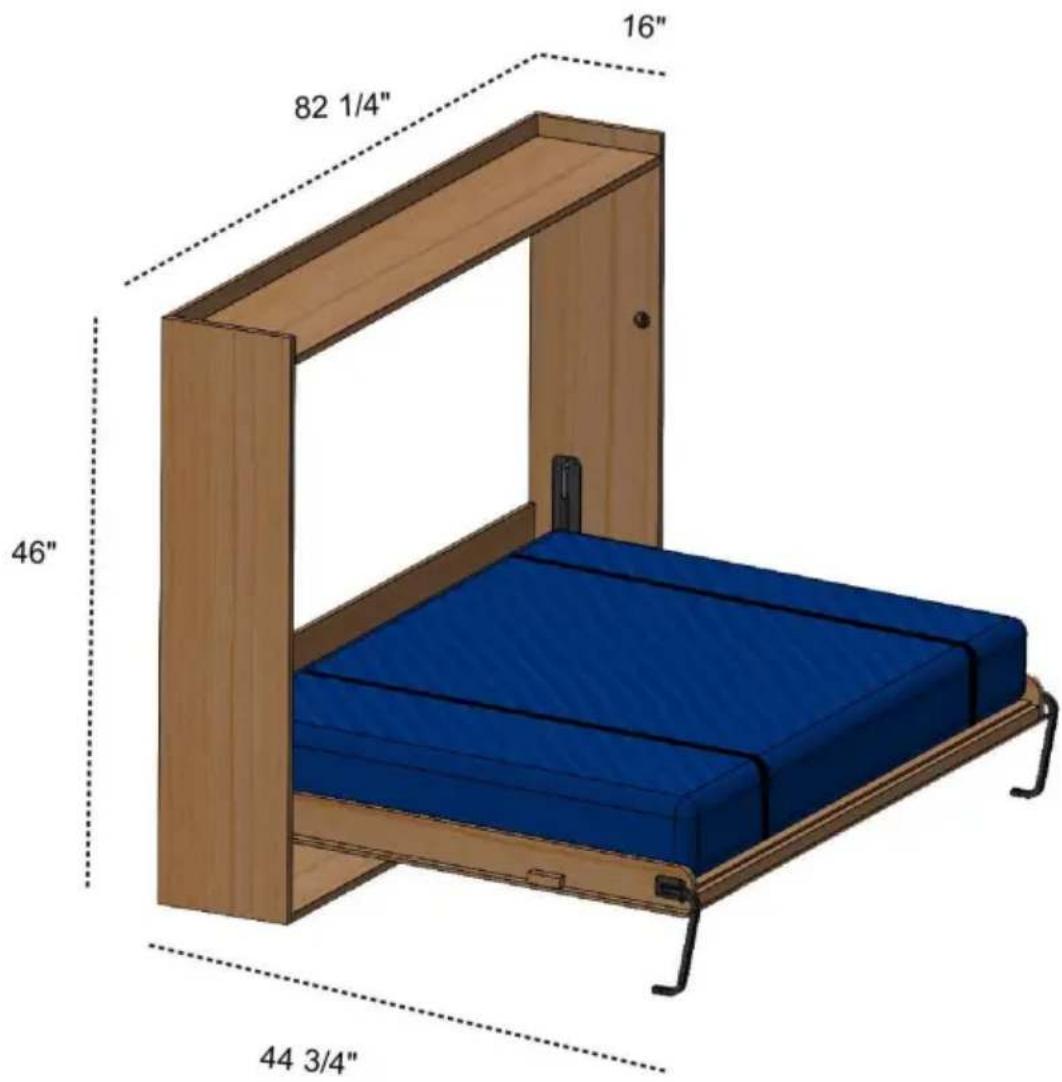

Adéquation du kit de lit Murphy Twin-Horizontal

Remarque : Le kit de lit escamotable n'inclut pas le lit ni les armoires de lit, qui doivent être équipés par les utilisateurs eux-mêmes.

Matelas simple standard

Poids maximum : 44 lb

Profondeur maximale : 10

Capacité de poids maximale : 900 lb

1. Descriptif général

Utiliser

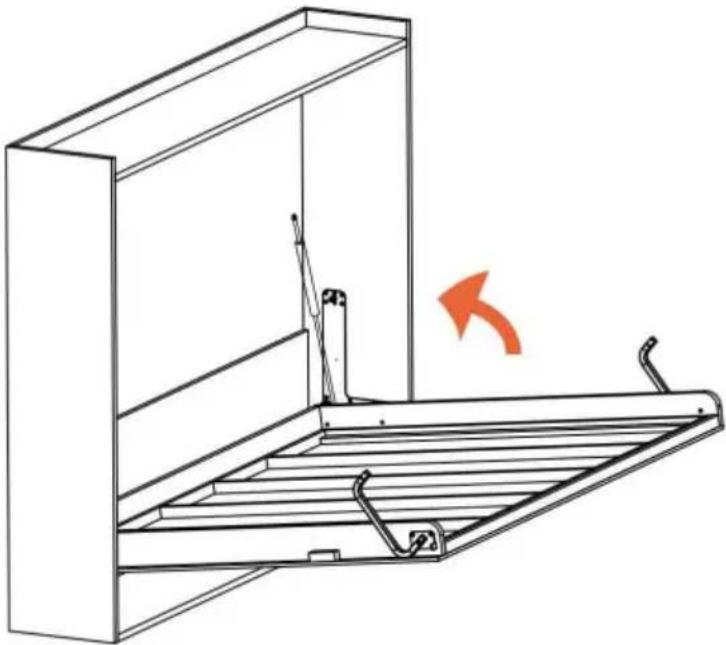

Le système de lit escamotable permet d'amener le sommier du lit de sa position verticale positionner à l'intérieur du meuble dans des positions horizontales, pour être utilisé, dans comme lit de manière absolument simple et rapide, avec très peu d'efforts.

Avant d'utiliser le lit Murphy, l'utilisateur doit s'assurer de son bon état et le bon état de ses accessoires.

Avant d'utiliser le lit Murphy, l'utilisateur doit s'assurer que sur le surface de couchage il n'y a que le matelas et le linge de lit.

2. Sécurité

Norme de sécurité

Le respect des normes de sécurité met l'utilisateur en termes de travail de manière productive, sans danger pour lui-même ou pour autrui.

est interdit d'utiliser le produit sans aucun matelas sur le lit

surface du ressort.

est interdit d'utiliser le lit pour un usage différent de celui

décrit précédemment dans la section UTILISATION.

Une installation incorrecte ou non réalisée par des artisans spécialisés peut

provoquer des décollements, des ruptures ou des dysfonctionnements avec de possibles dommages à des personnes, des choses ou des animaux. Toutes les instructions données doivent être strictement observé.

Avant de commencer à utiliser le produit, les utilisateurs doivent être conscients de ses fonction et ses caractéristiques techniques, apprenez à travers une lecture précise et complète du présent guide de l'utilisateur.

Altération ou remplacement de parties du lit non autorisées.

L'utilisation d'accessoires ou de pièces de rechange autres que ceux recommandés par le fournisseur, présenter une utilisation non conforme et dangereuse du produit.

est strictement interdit de retirer tout dispositif de sécurité et protection

(étiquettes) sur le plateau ; vérifier périodiquement la position fortuite sur le

mécanisme de couvertures ou autre. Avant de commencer tout entretien, réparez

travaux ou nettoyage, l'opérateur doit avoir lu et compris toutes les instructions techniques

informations contenues dans ce guide. Tout entretien et réparation doit être

effectué uniquement par du personnel qualifié.

AVERTISSEMENT !!!

Ne placez jamais le produit à proximité d'une source de chaleur. Positionnez et verrouillez le lit le système doit être maintenu à l'écart de tout objet susceptible de gêner son mouvement. Les instructions et règles contenues dans ce manuel doivent être respectées fois.

Nous vous suggérons d'utiliser les matériaux ci-dessous pour les armoires en bois et le cadre de lit.

Feuille de contreplaqué

Caractéristiques techniques

Armoire
		DimensionMatériau	IoTÉuméro	Important
1	1 pouceContreplaqué	1170*406*25mm	2	Interne dimensions de armoire:2036*388*1060 mètresm
2	1 pouceContreplaqué	2036*388*25mm	1
3	1 pouceContre-plaqué	2036*406*25mm	1
4	3/4 pouceContre-plaqué	2036*550*18mm	1
5	3/4 pouceContre-plaqué	2036*250*18mm	1

Lit cadre
Matériau du numéro	Dimension	IQTÉ	Important
6	3/4 pouce bois	40*20*945mm	12	Poids du cadre de lit : 40,5 kg (89 livres) Dimensions de cadre de lit : 2016*1035*132 mm
7	3/4 pouce bois	40*20*1902 millimètre	2
8	1 pouce Contre-plaqué	1035*120*25mm2
9	1 pouceContre-plaqué	1902*50*25mm1
dix	1-1/2 bois	32*32*100mm	1
11	1/2 pouceContre-plaqué	2016*1035*12mm	1
12	1 pouceContre-plaqué	1902*120*25mm1
13	3/8 poucesContre-plaqué	980*1898*9mm 1
Litcadre
Matériau du numéro		Dimension	IQTÉ	Important
14	matelas	990*1900*(152-25 4mm(39*75*(6-10)pouces)	1	Poids du matelas :20 kg (44 livres)
POIDS TOTAL DU CADRE DE LIT ET DU MATELAS BESOIN D'ÊTRE:				61-64kgs(134lbs-141lbs)

Conseils de sécurité et d'entretien

• Vérifiez que vous disposez de tous les composants et outils répertoriés ci-dessous. pages.
• Retirez tous les raccords des sacs en plastique et séparez-les en groupes. • Gardez les enfants

et les animaux éloignés de la zone de travail, les petites pièces pourraient

s'étouffer en cas d'ingestion.

• Assurez-vous d'avoir suffisamment d'espace pour disposer les pièces avant de commencer. • Pendant l'assemblage, ne vous tenez pas debout et ne mettez pas de poids sur le produit, cela pourrait a fait des dégats. •

Assemblez l'article aussi près de sa position finale (dans la même pièce) que possible. •

Assemblez sur une surface douce et plane pour éviter d'endommager l'appareil ou votre sol.

- Certaines parties du montage seront plus faciles à 2 personnes.

- Pour réduire le risque d'endommager votre produit, veuillez

assurez-vous que votre perceuse électrique est réglée sur un réglage de couple faible.

Installer les outils requis

			13mm OuvertClé d'extrémité
		Foret à boisIl fait 6 mm	Foret à boisDia11mmEmbouts d
Outil de réglage horizontal

Liste des pièces du kit

Remarque : Les quantités ci-dessous sont la quantité correcte pour terminer

l'assemblage. Dans certains cas, plus de raccords peuvent être fournis que nécessaire.

A: support latéral x 2 pièces	B: support de connexion x 2 pièces	C: jambe x 2 pièces
D:YFGS100180Ax2 pièces	E: Sangle de matelas x 2 pièces	F: Roulement x 4 pi
G: bouchon x 2 pièces H: écrou métallique M8x 4 pièces		VisJe:M5x20mmx72 pièces
J:Vis M4x20mmx8 pièces	Gabarit de perçage : 710*294mm	Gabarit de perçage : 306*82mm

Guide de construction Étape

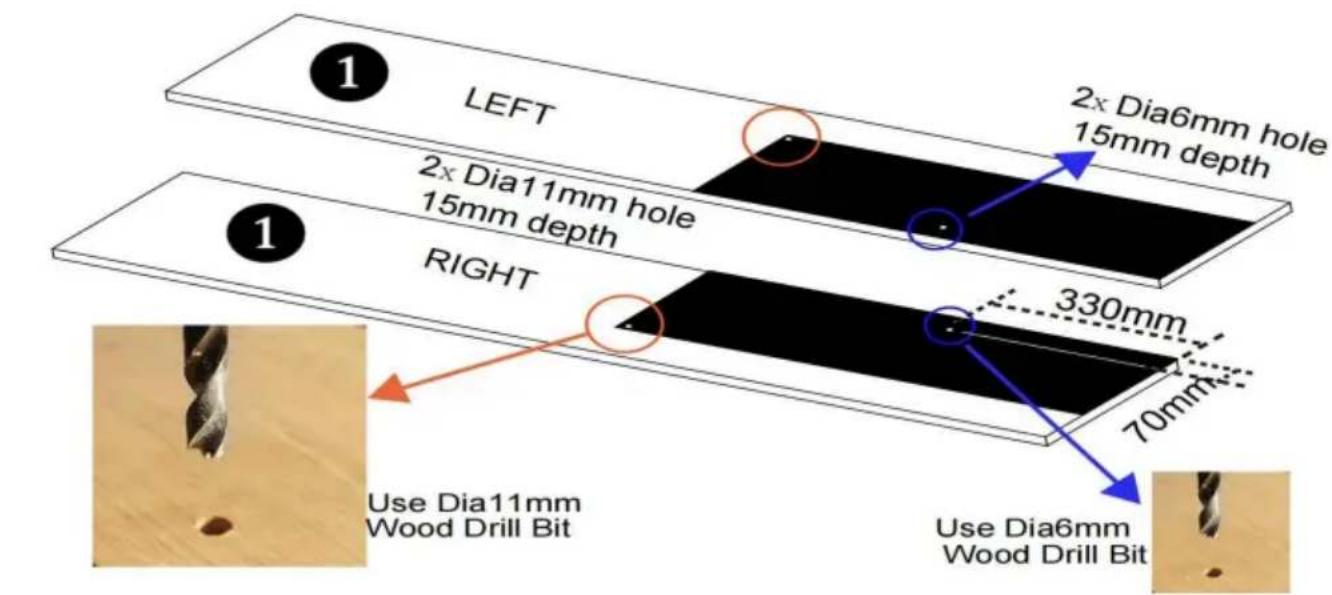

1 : Fabriquer l'armoire Placez

le gabarit de perçage de 710*294 mm sur le panneau latéral et assurez-vous que le bord du gabarit affleure le panneau latéral comme sur l'image.

Marquez le trou circulaire du gabarit sur le panneau latéral, puis retirez le gabarit et percez un trou de 11 mm de diamètre et un trou de 6 mm de diamètre comme sur l'image, la profondeur du trou est de 15 mm.

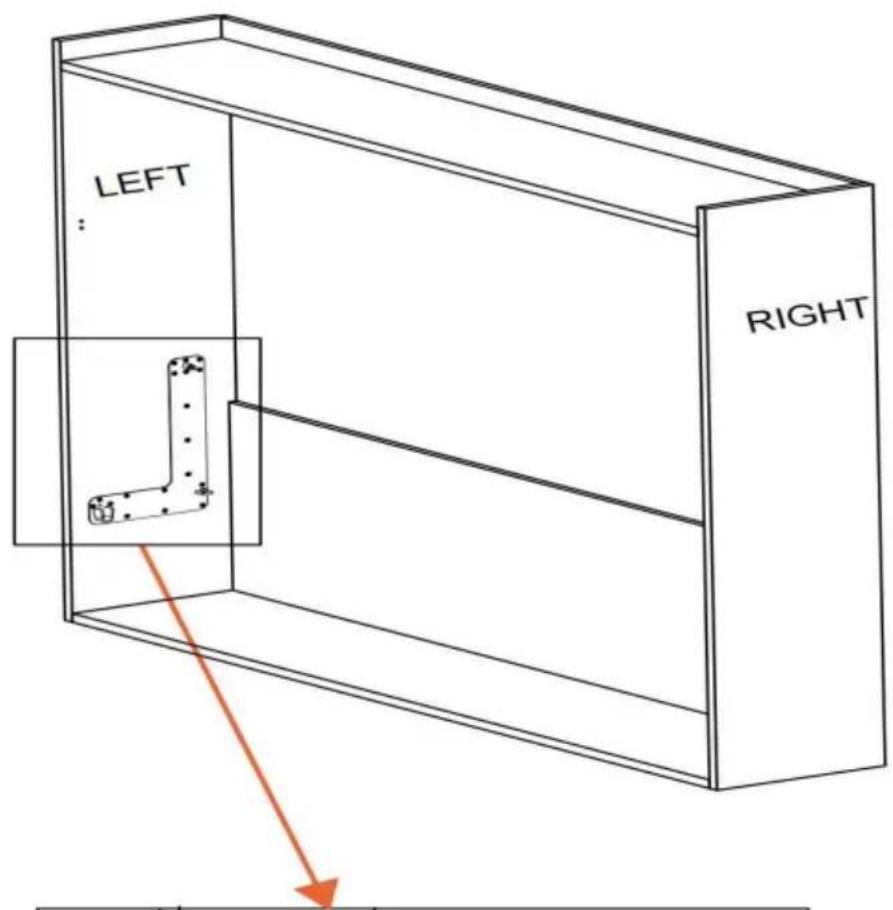

Fabriquez l'armoire avec des vis et de la colle à bois imperméable, assurez-vous que la dimension interne est conforme à l'image, assurez-vous que l'armoire est stable et sûre.

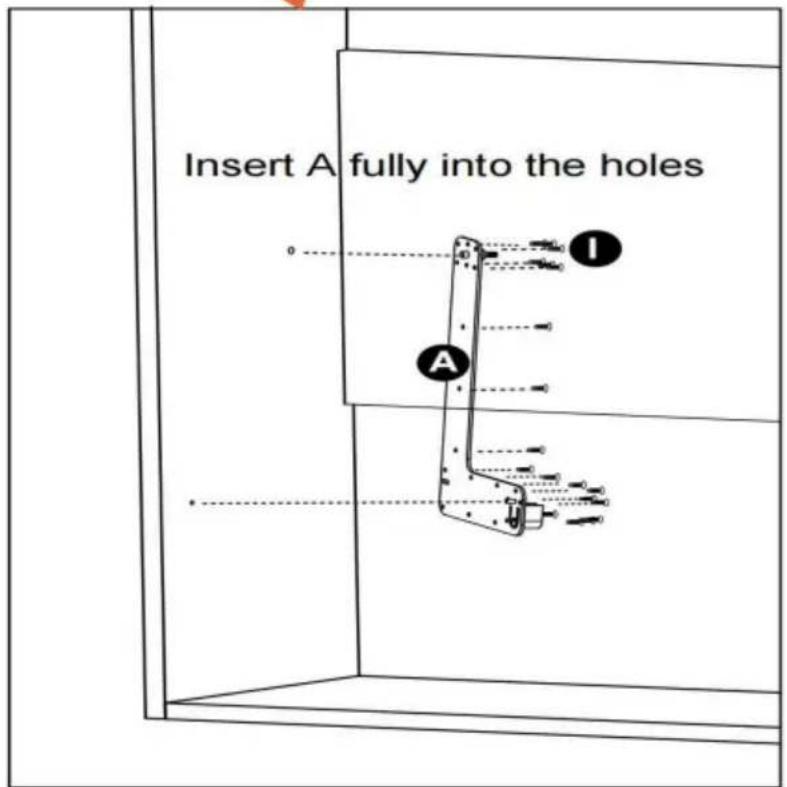

Insérez complètement la goupille du support latéral A dans le trou de diamètre 11 mm et le trou de 6 mm, fixez A à l'armoire avec les vis I.

Répétez l'installation ci-dessus de l'autre côté.

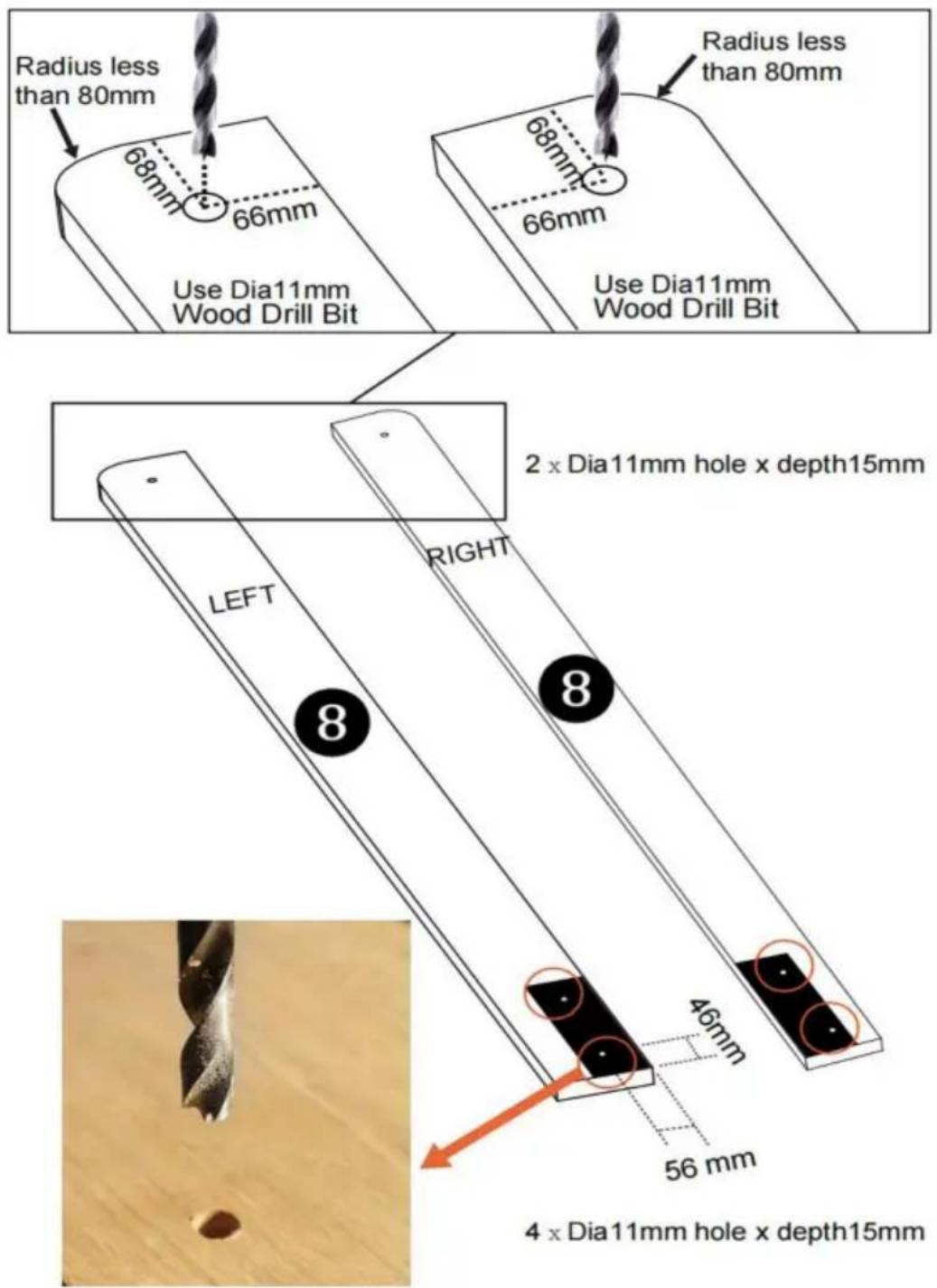

Poser le gabarit de perçage de 306*82mm sur le panneau 8 et assurer le bord du modèle affleurent le panneau comme sur l'image.

Marquez le trou circulaire du gabarit sur le panneau 8, puis retirez le

gabarit et percez un trou de 11 mm de diamètre comme sur l'image, la profondeur du trou est de 15 mm.

Marquez les trous de perçage en fonction des dimensions comme sur l'image.

un autre côté du panneau, puis percez un trou de 11 mm de diamètre, la profondeur du trou est de 15 mm

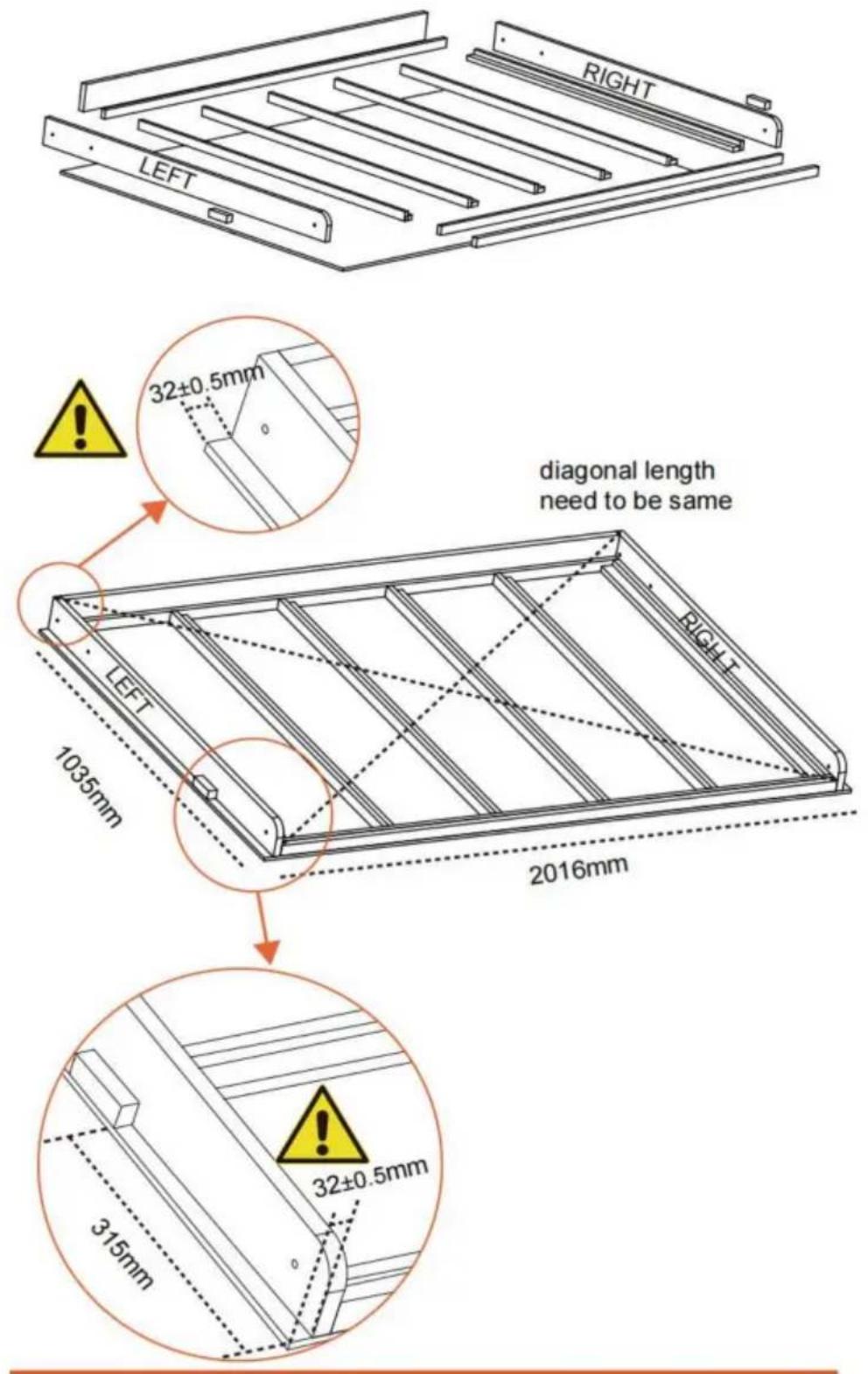

Fabriquez le cadre de lit avec des vis et de la colle à bois imperméable comme sur l'image.

Vérifier la dimension du panneau de tablier jusqu'au bord du panneau de porte

sont 32mm comme image.

Gardez la longueur diagonale car l'image est la même.

Assurez-vous que l'armoire est stable et sûre.

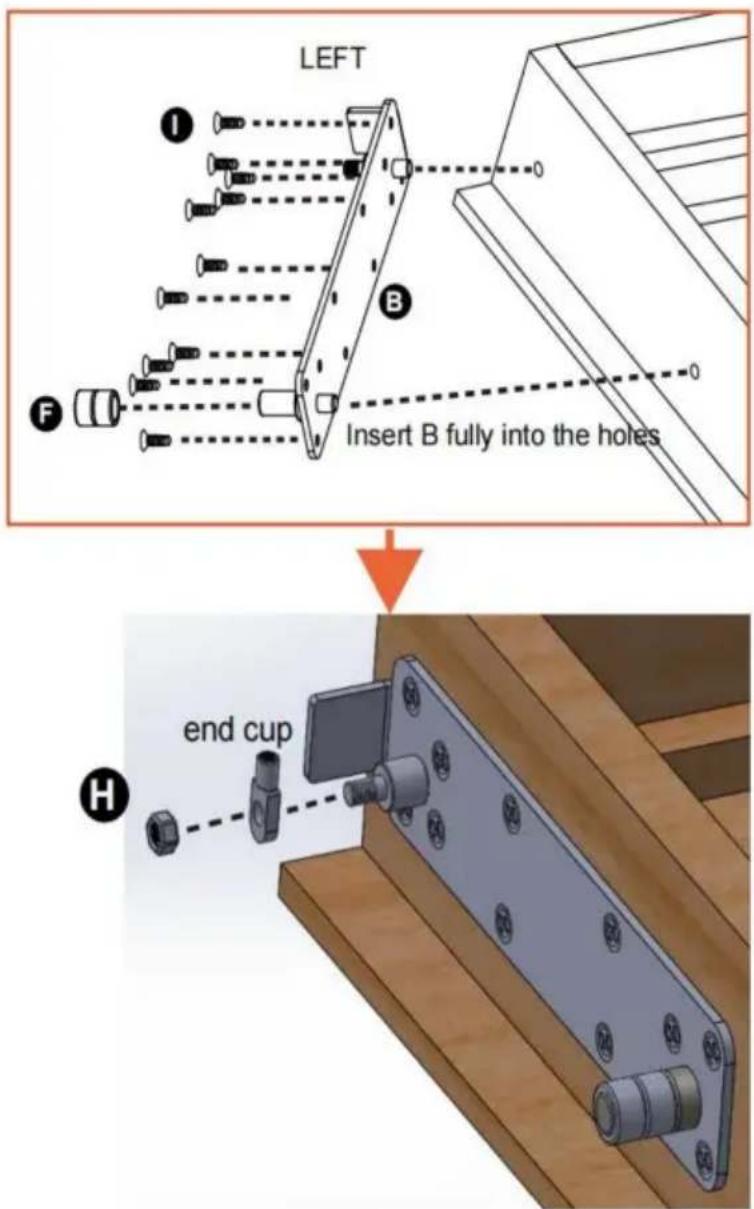

Insérez entièrement la goupille du support de connexion B dans les trous de diamètre 11 mm, puis fixez B au cadre de lit avec les vis I.

Insérez 2 roulements F sur le support de connexion B comme sur l'image.

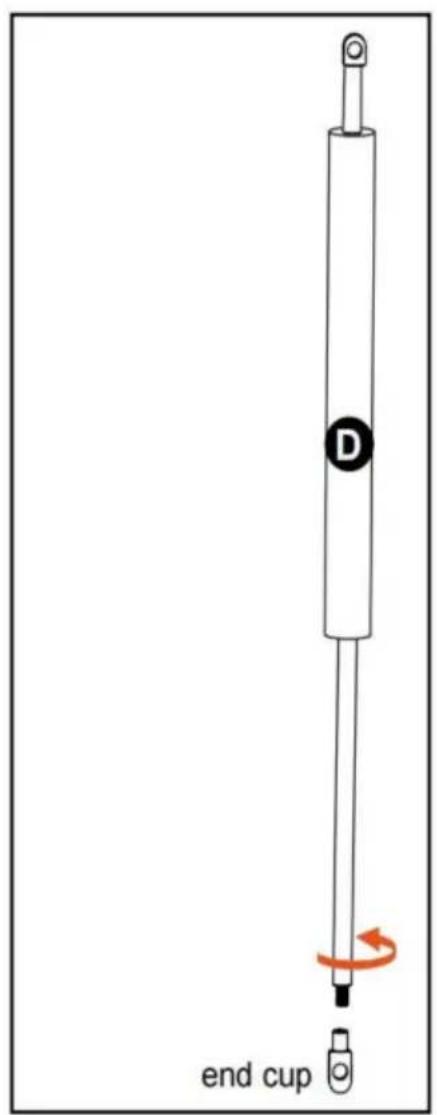

Dévissez l'embout du ressort à gaz comme sur l'image, puis installez-le sur le support de connexion B et fixez-le avec l'écrou H comme sur l'image.

Insérez complètement la goupille du pied C dans les trous de diamètre 11 mm, puis fixez C au cadre de lit avec les vis I. Gardez la distance entre le centre et le sol de 3' mm comme sur l'image.

Répétez l'installation ci-dessus de l'autre côté.

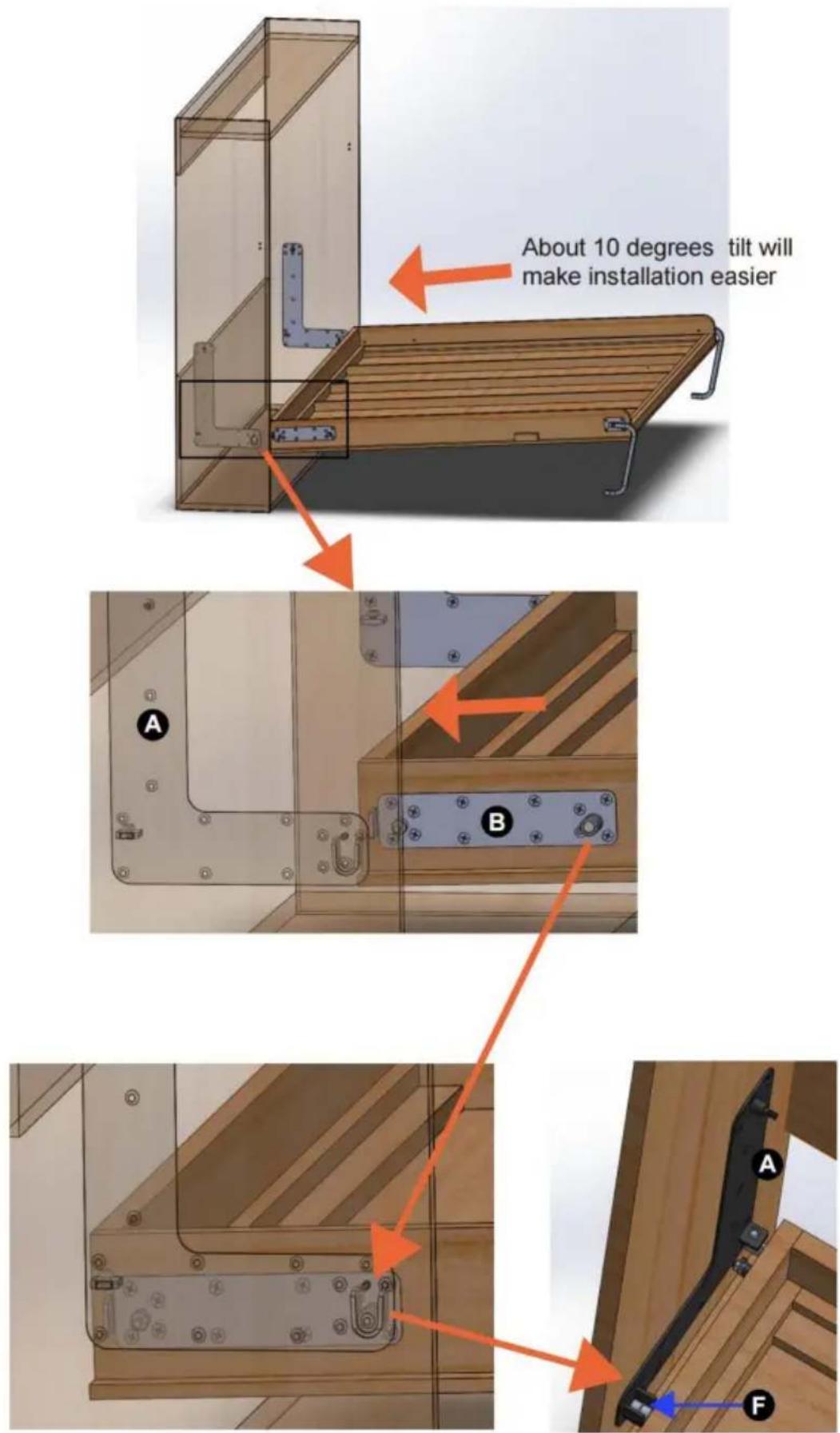

Insérez le cadre de lit avec un petit angle par rapport au meuble, comme sur l'image. Placez le support de connexion B avec le roulement F sur le support latéral A comme sur l'image. Installez la poignée sur le cadre du lit.

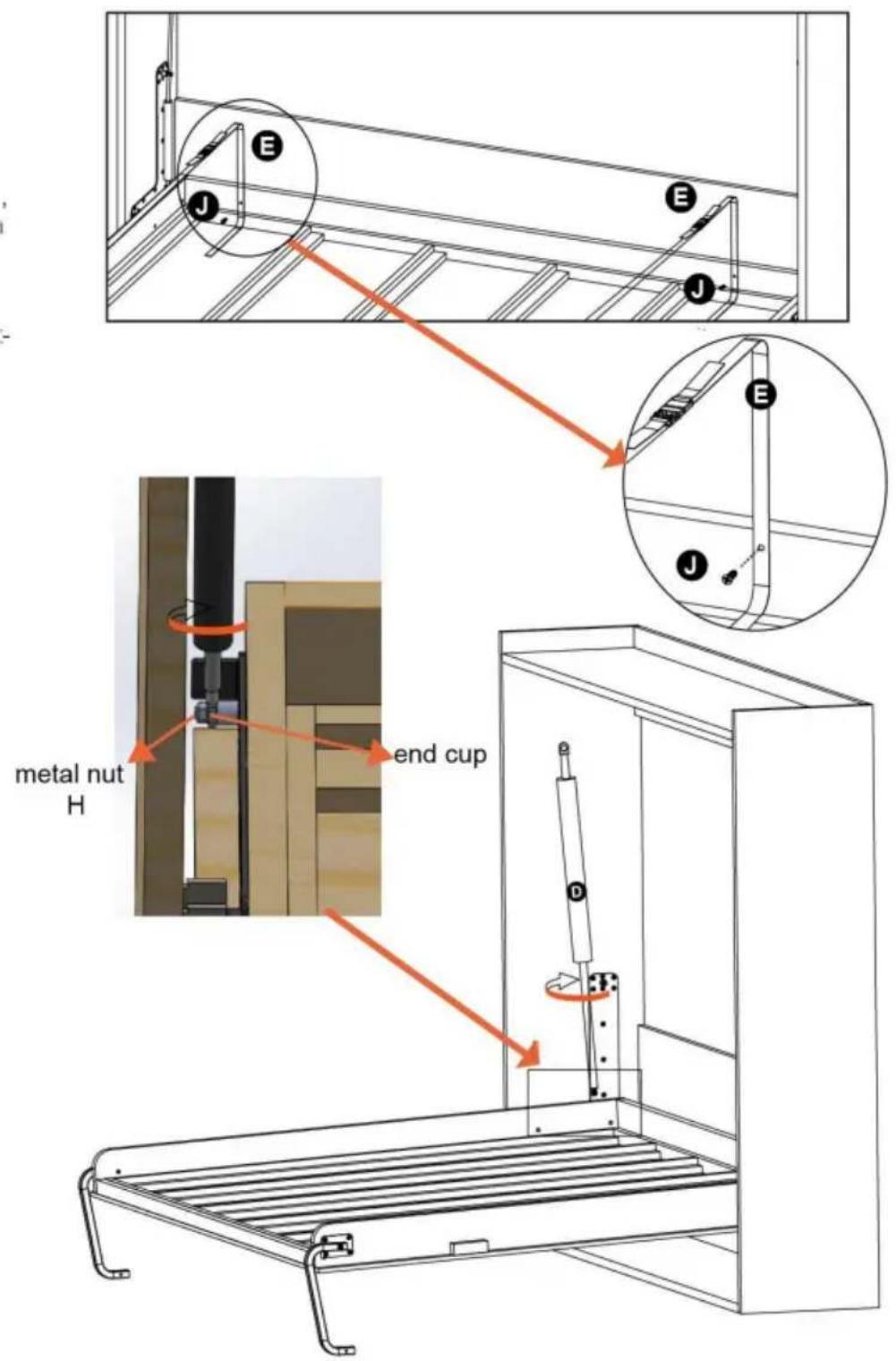

7 : Tout d'abord, fixez les deux sangles de matelas E au cadre de lit avec une vis J Ensuite, tournez le ressort à gaz D dans l'embout comme sur l'image, serrez le ressort à gaz avec l'embout

Répétez l'installation ci-dessus sur l'autre côté.

Étape

8 : Fermez le cadre de lit dans l'armoire comme sur l'image.

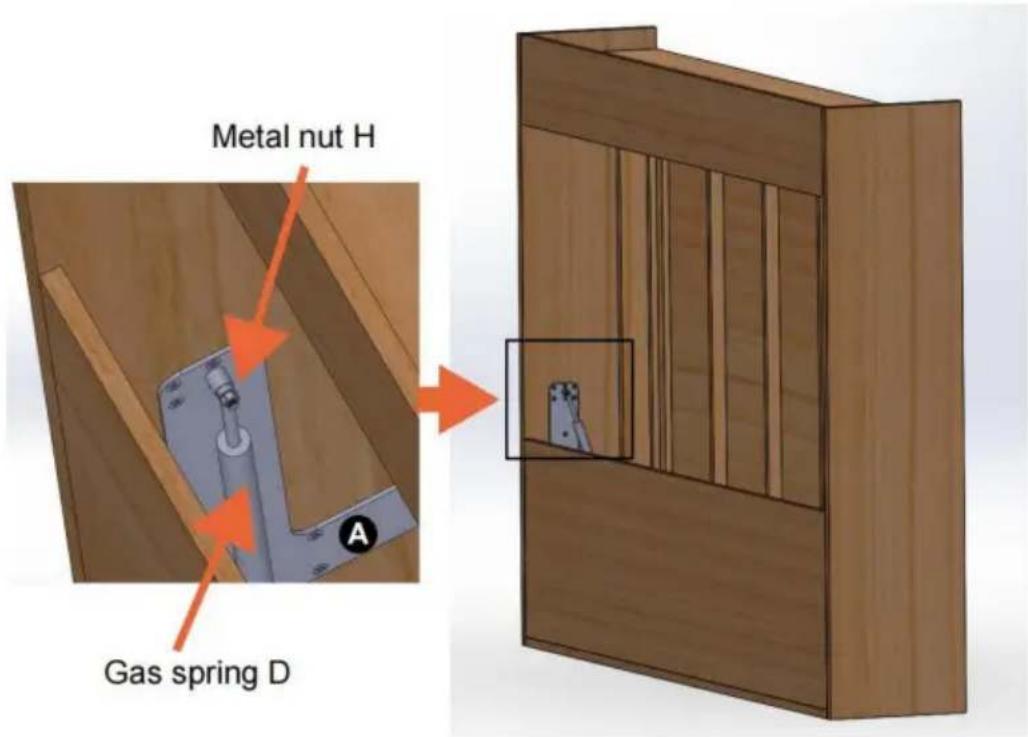

Installez le ressort à gaz D sur le support A à l'arrière de l'armoire, fixez-le avec l'écrou métallique H.

Répétez l'installation ci-dessus de l'autre côté.

Étape 10 :

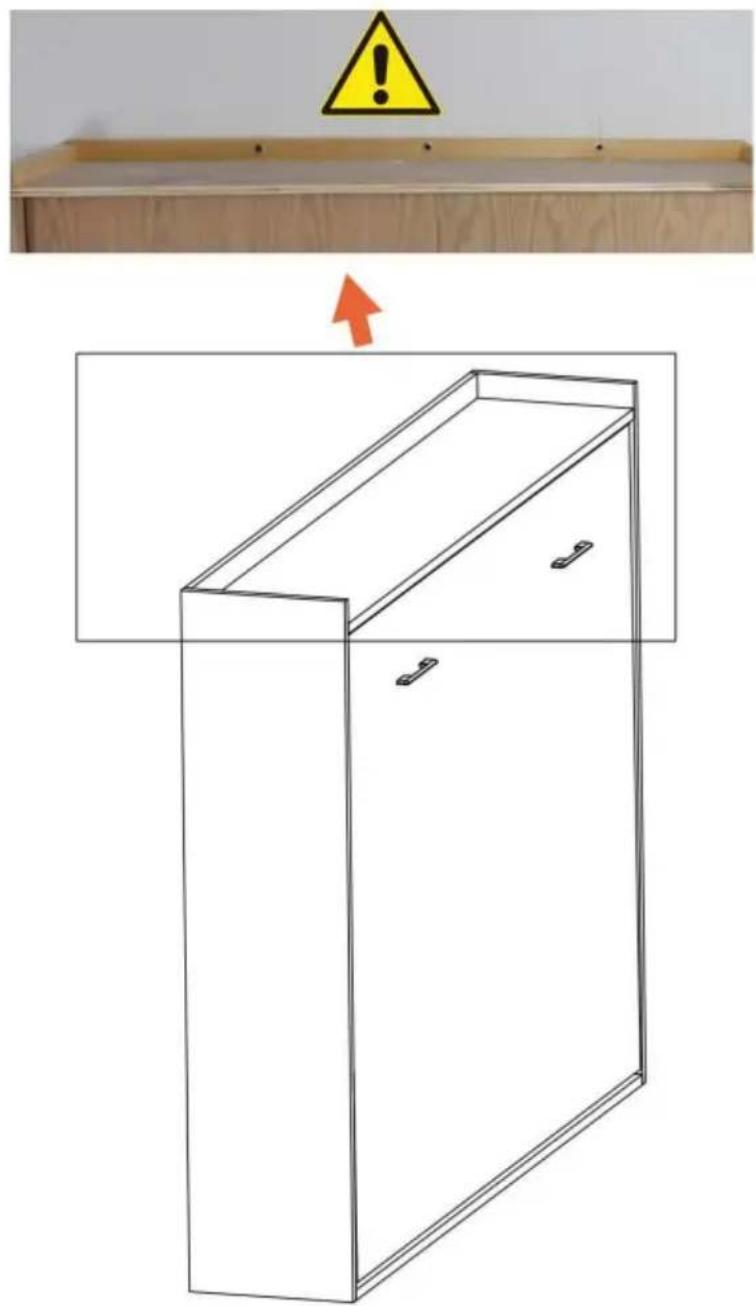

Fixez l'armoire à un mur solide. Le meuble doit être fixé au mur avant de l'ouvrir.

Ouvrez le lit, placez le panneau 13 sur le cadre du lit.

Posez le matelas sur le cadre de lit et fixez-le par les sangles E.

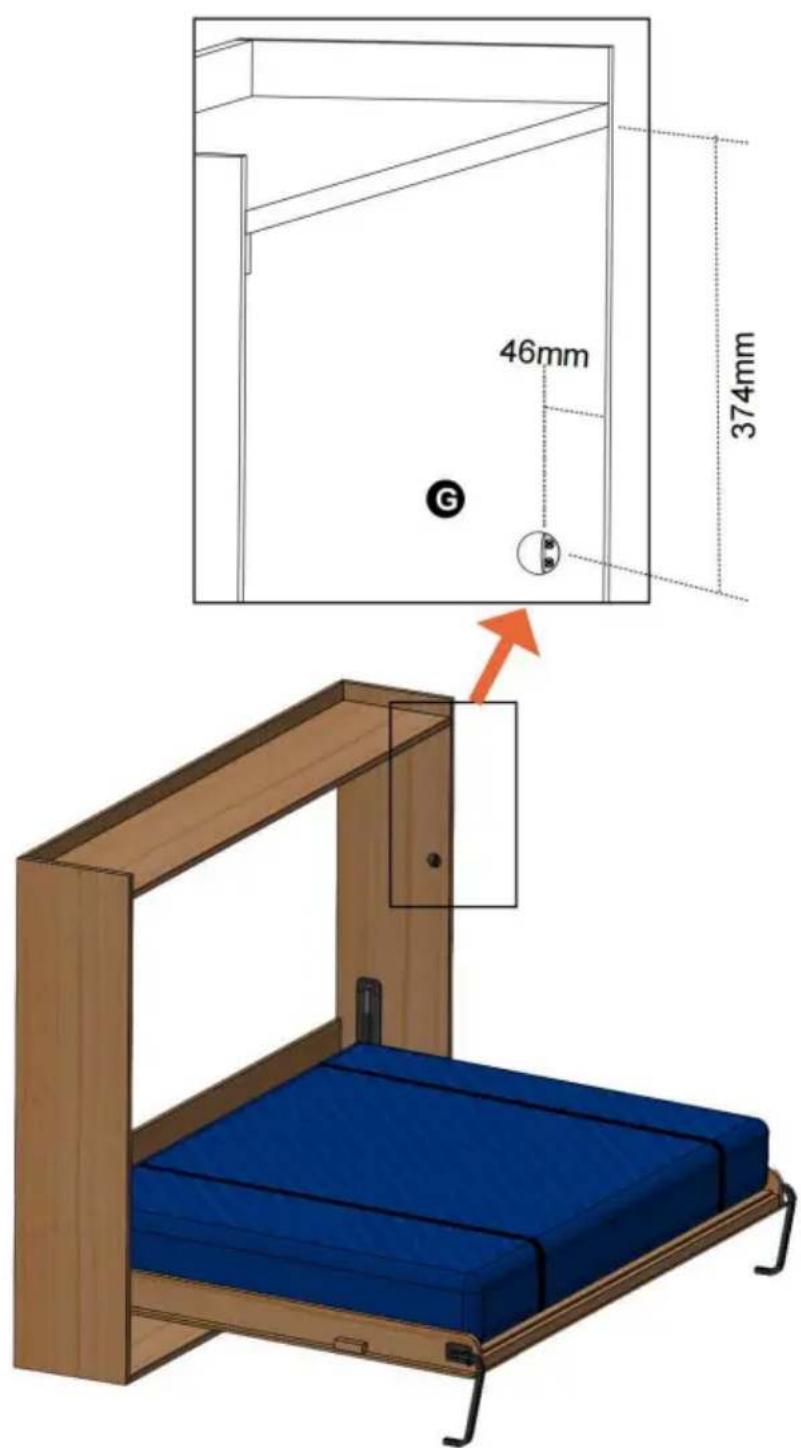

Installez la butée G sur l'armoire avec les vis J.

Répétez l'installation ci-dessus de l'autre côté.
