BRUKSANVISNING YFHTW241 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

MURPHY SÄNGKIT

MODELL:YFHTW241

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

MURPHY SÄNGKIT

MODELL:YFHTW241

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETS INSTRUKTIONER

1. Läs och förstå denna bruksanvisning noggrant innan du använder Murphy Bed Kit.

Installationen ska göras av en vuxen och barn ska inte använda den utan tillsyn.

1. Installera Murphy Bed Kit helt innan du använder sängen, annars kan det orsaka allvarlig skada på människor.
2. Kontrollera satsens stabilitet och säkerhet för regelbundna intervaller och användning bör stoppas omedelbart vid skada eller misstänkta problem.
3. Barn ska inte använda kitet ensamt för att sprida ut eller förvara sängen, annars kan de skadas.

Tack så mycket för att du valde detta Murphy Bed Kit.

Om det är någon skillnad mellan färgen på denna produkt och bilden i bruksanvisningen, se det fysiska objektet.

PARAMETERLISTA

Modell	YFHTW241
Anpassade modeller	Tvilling-horisontell
Madrassstorlek	B×L:39×75tum (990×1900 mm)
madrassens tjocklek	6-10 tum (152-254 mm)
Max madrassvikt	44 lbs (20 kg)

INSTRUKTIONER

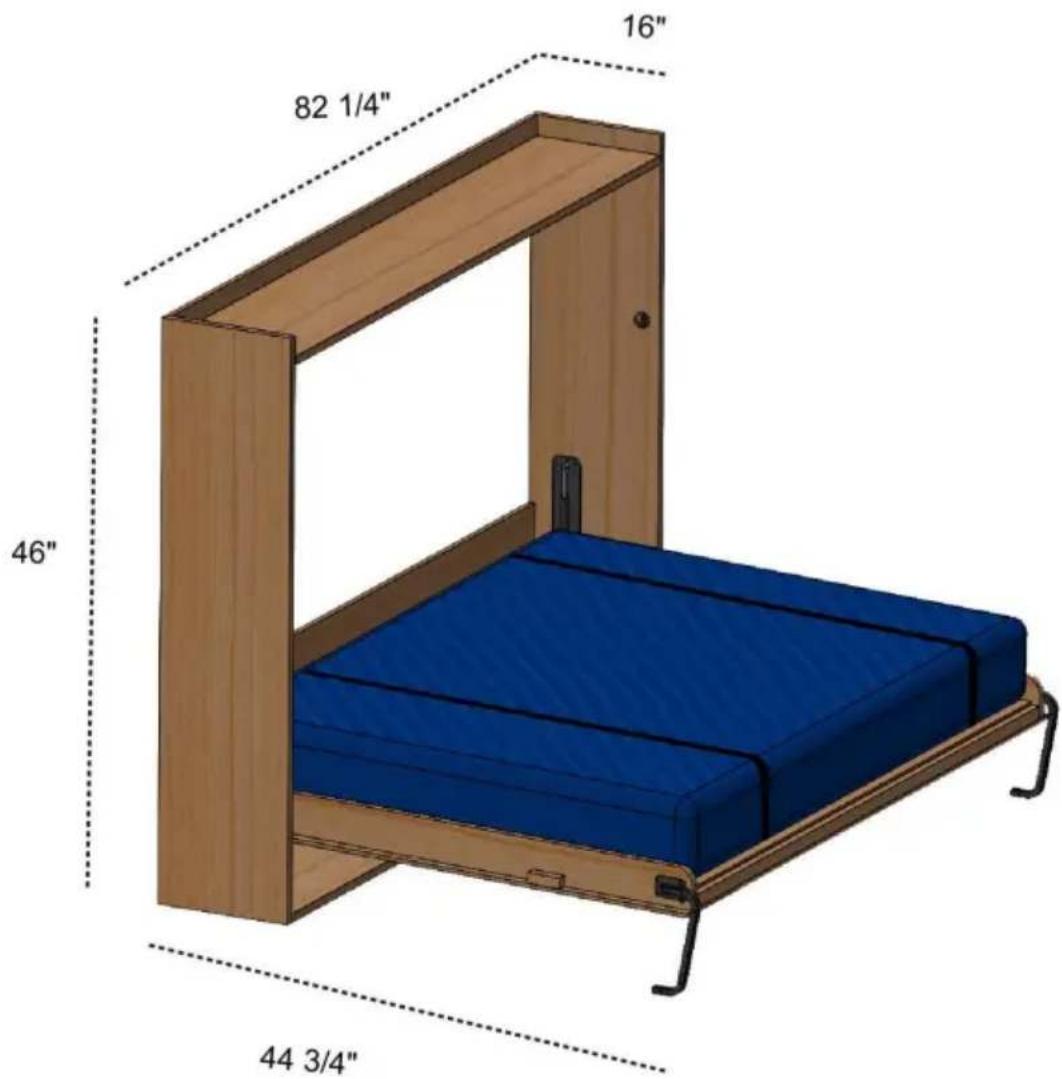

Murphy Bed Kit lämplighet Twin-Horizontal

Obs: Murphy Bed Kit innehåller inte säng- och sängskåp, vilket måste utrustas av användarna själva.

Standard dubbelmadrass

Maxvikt: 44lbs

Max djup: 10'

16" 82 1/4" 46" 44 3/4"

Max viktkapacitet: 900lbs

1. Allmän beskrivning

Använda sig av

Murphy sängsystemet gör det möjligt att få sängfjädern från sin vertikala höj placera inuti skåpet i ett horisontellt läge, för att användas som en sång ett absolut snabbt och enkelt sätt, med mycket låga ansträngningar.

Innan du använder Murphy-sängen måste användaren vara säker på dess goda skick och tillbehörens goda skick.

Innan du använder Murphy-sängen måste användaren se till att på sovyta finns bara madrass och sängkläder.

2. Säkerhet

Säkerhetsstandard

Överensstämmelse med säkerhetsstandarderna sätter användaren i form av arbete produktivt, utan fara för att skada sig själv för andra.

Det är förbjudet att använda produkten utan någon madrass på sängen fjäderyta.

Det är förbjudet att använda sängen för en annan användning än den beskrivits tidigare i avsnittet ANVÄNDNING.

Felaktig installation eller inte gjord av specialiserade hantverkare, kan orsaka lossningar, brott eller dysfunktioner med möjliga skador på personer, saker eller djur. Alla givna instruktioner måste vara strikt observerade.

Innan produkten börjar användas ska användarna vara medvetna om dess funktioner och dess tekniska funktioner, lär dig genom en korrekt och fullständig läsning i denna användarhandbok.

Ändring eller byte av sängdelar som inte är tillåtna.

Användning av andra tillbehör eller reservdelar än de som rekommenderas av leverantören, presentera en felaktig och farlig användning av produkten.

Det är strängt förbjudet att ta bort någon säkerhetsanordning och skydd (etiketter) på uppsättningen; kontrollera med jämna mellanrum den tillfälliga positionen på mekanism av filtar eller annat. Innan du påbörjar något underhåll, reparera arbete eller rengöring måste operatören ha läst och förstått allt tekniskt informationen i den här guiden. Allt underhåll och reparation ska vara endast utföras av kvalificerad personal.

WARNING!!!

Placera aldrig produkten nära några värmekällor. Placera och lås sängen systemet ska hållas fritt från föremål som kan hindra dess rörelse. Instruktionerna och reglerna i denna manual måste överhuvudtaget följas gånger.

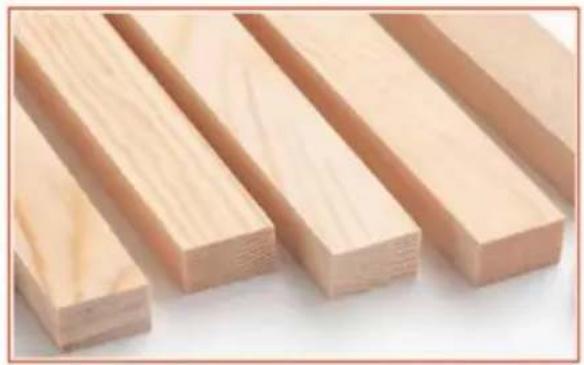

Föreslå att du använder nedanstående material för träskåp och sängram

Säkerhets- och skötselråd

- Kontrollera att du har alla komponenter och verktyg som anges nedan sidor.

Ta bort alla beslag från plastpåsarna och dela upp dem i sina grupper. • Håll barn och djur borta från

arbetsområdet, små delar kan

kvävs vid förtäring. • Se

till att du har tillräckligt med utrymme för att layouta delarna innan du börjar. • Stå inte eller lägg vikt på produkten under monteringen, detta kan

orsaka skada.

Sätt ihop föremålet så nära dess slutliga position (i samma rum) som möjlig. •

Montera på en mjuk, jämn yta för att undvika att skada enheten eller ditt golv. • Delar av monteringen blir lättare med 2 personer.

- För att minska sannolikheten för att skada din produkt vänligen se till att din borrmaskin är inställd på ett lågt vridmoment.

Installera nödvändiga verktyg

			13 mm öppenSlutnyckel
	Skruvar drivbits	TräborrHan är 6 mm	TräborrDiameter 11 mm
Horisontellt justeringsverktyg

Lista över satsdelar

Obs: Kvantiteterna nedan är rätt mängd för att slutföra monteringen. I vissa fall kan fler beslag levereras än vad som krävs.

A:Sidofäste x 2st B:Anslutningsfäste x 2st		C:Ben x 2st
D:YFGS100180A x 2 st	E: Madrassrem x 2st F:Lager x 4st
G:Propp x 2st	H:Metallmutter M8x 4st	SkruvaJag: M5x20mm x72st
J:Skruv M4x20mm x8st	Borrmall: 710*294mm	Borrmall: 306*82mm

Byggguide Steg 1:

Gör skåpet Sätt

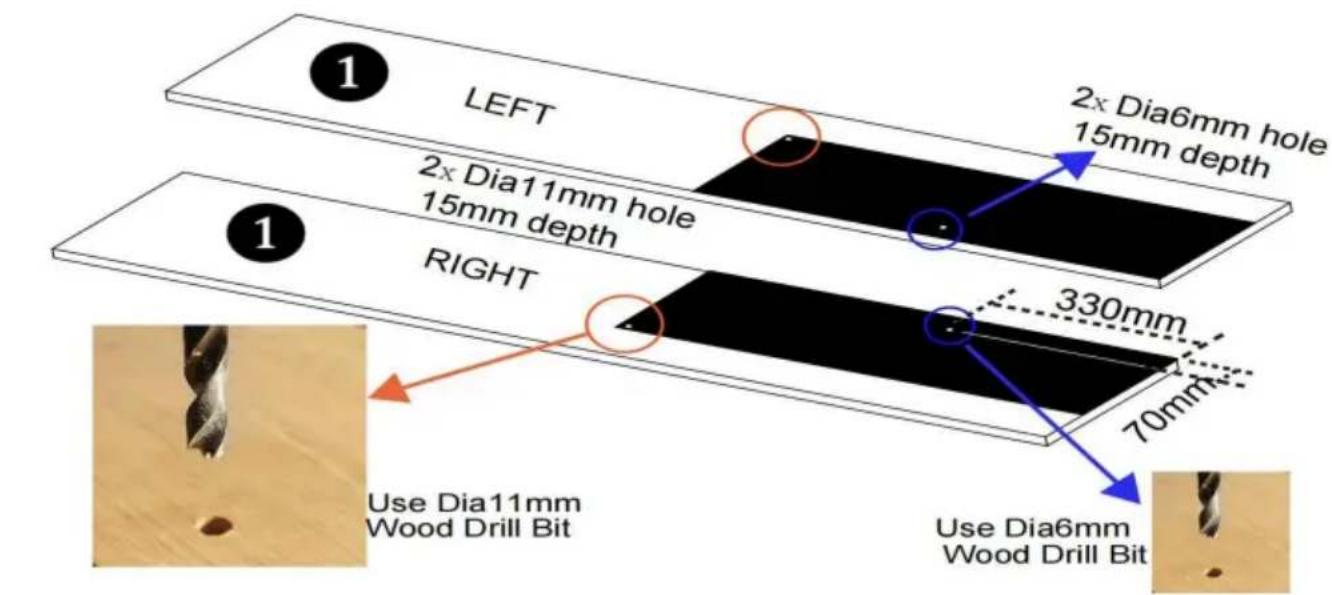

borrmallen på 710*294 mm på sidopanelen och se till att kanten på mallen är i jämnhöjd med sidopanelen som bilden.

Markera mallens cirkulära hål på sidopanelen, ta sedan bort mallen och borra Dia11mm hål & Dia6mm hål som bilden, hålets djup är 15mm.

Gör skåpet med skruvar och vattentätt trälim, se till den invändiga dimensionen som bilden, se till att skåpet är stabilt och säkert.

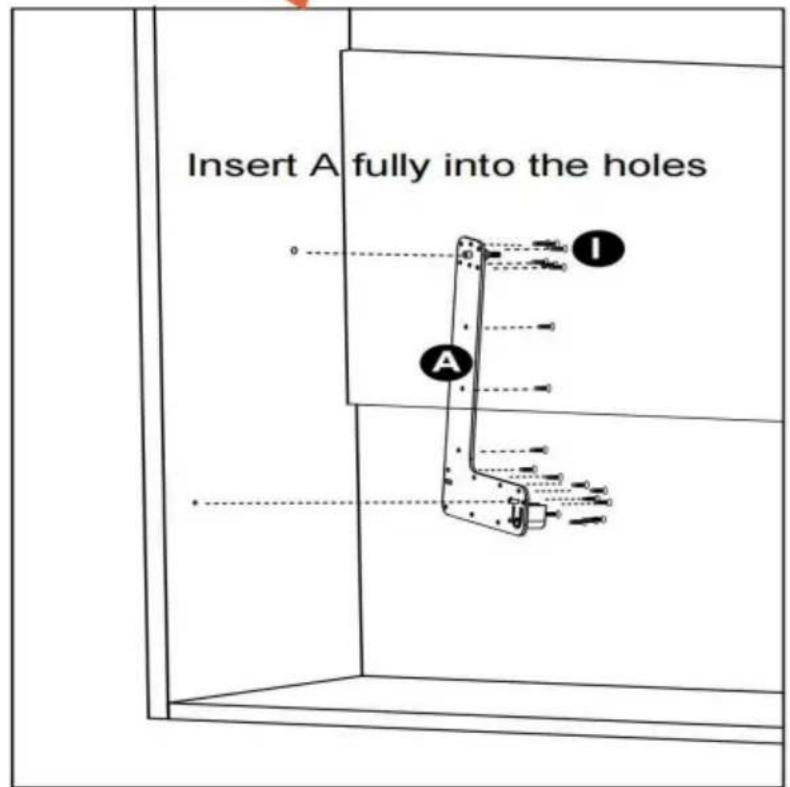

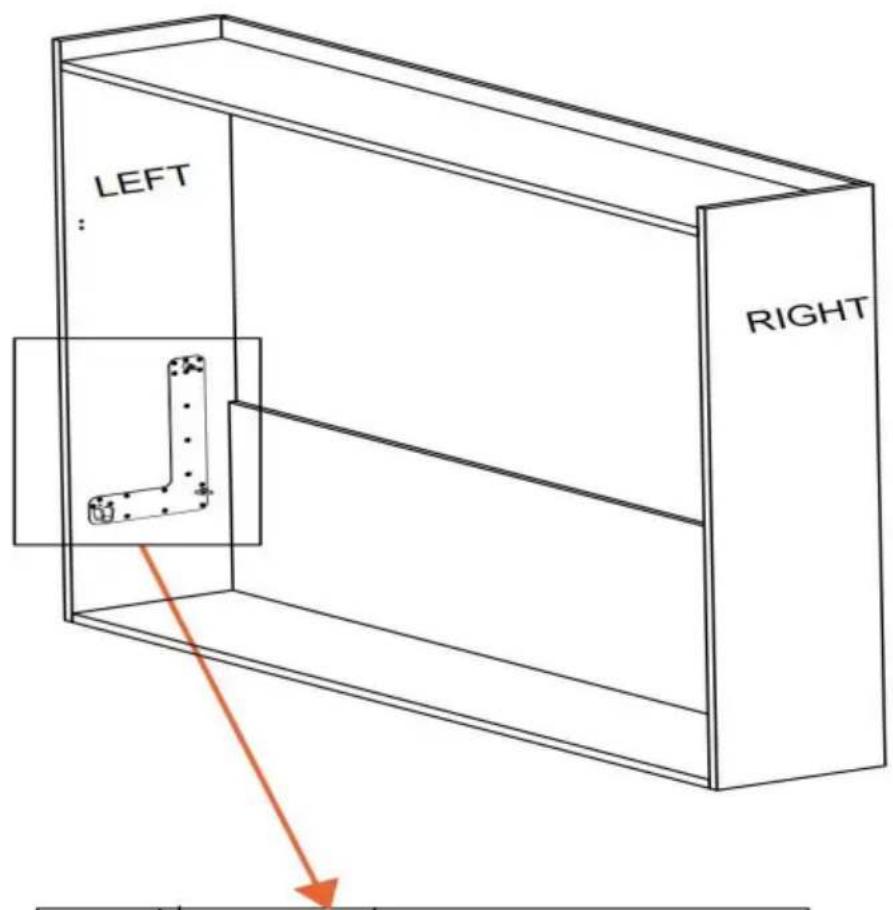

Sätt in stiftet på sidofästet A helt i hålet på 11 mm och 6 mm hålet, fäst A i skåpet med skruvarna I.

Upprepa ovanstående installation på andra sidan.

LEFT RIGHT

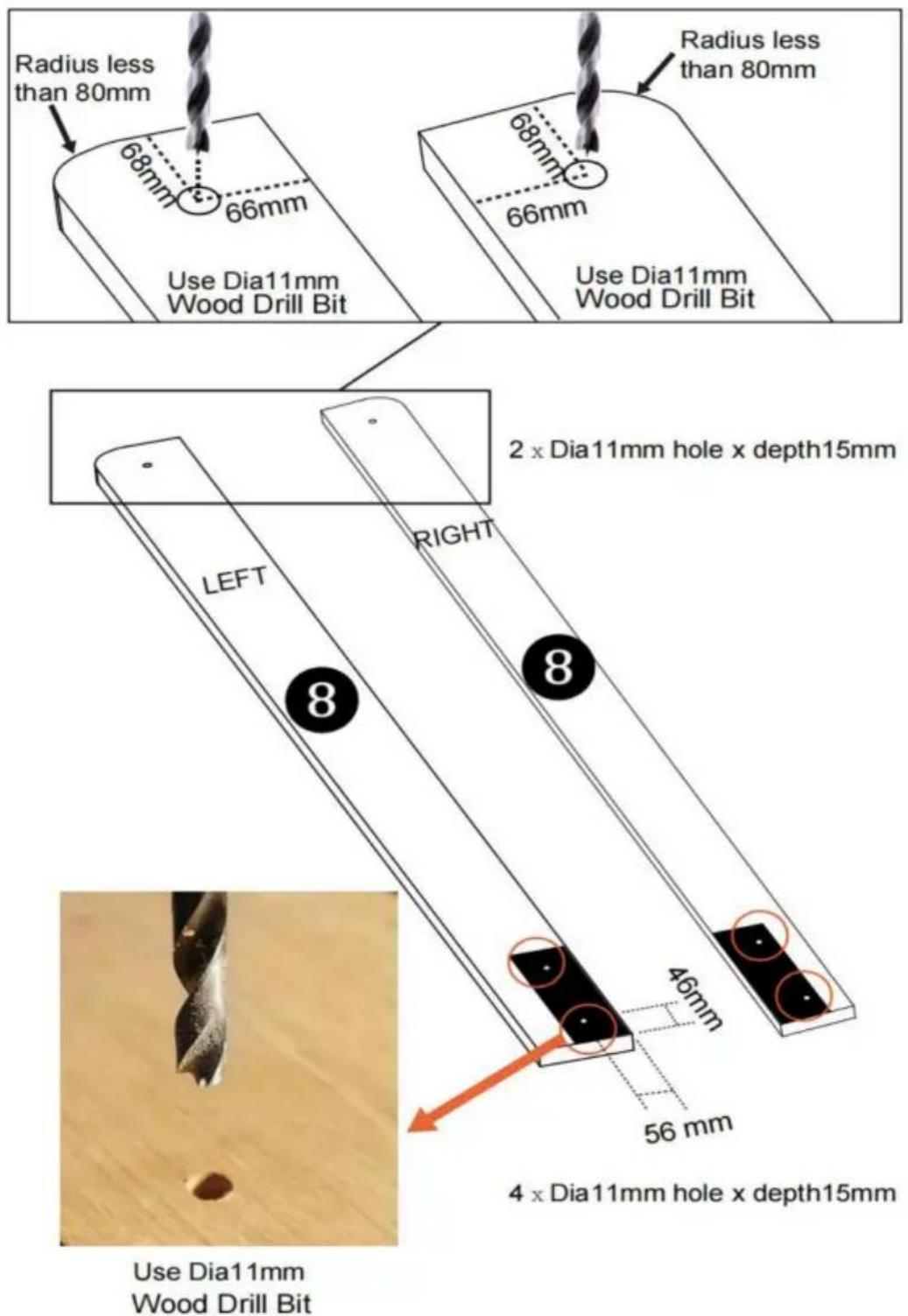

Sätt borrmallen på 306*82 mm på panelen 8 och säkerställ kanten mallen är i linje med panelen som bilden.

Markera mallens cirkulära hål på panelen 8 och ta sedan bort mall och borra Dia11mm hål som bilden, hålets djup är 15mm.

Markera borrhålen enligt mått som bilden på

en annan sida av panelen, borra sedan ett hål på 11 mm, hålets djup är 15 m

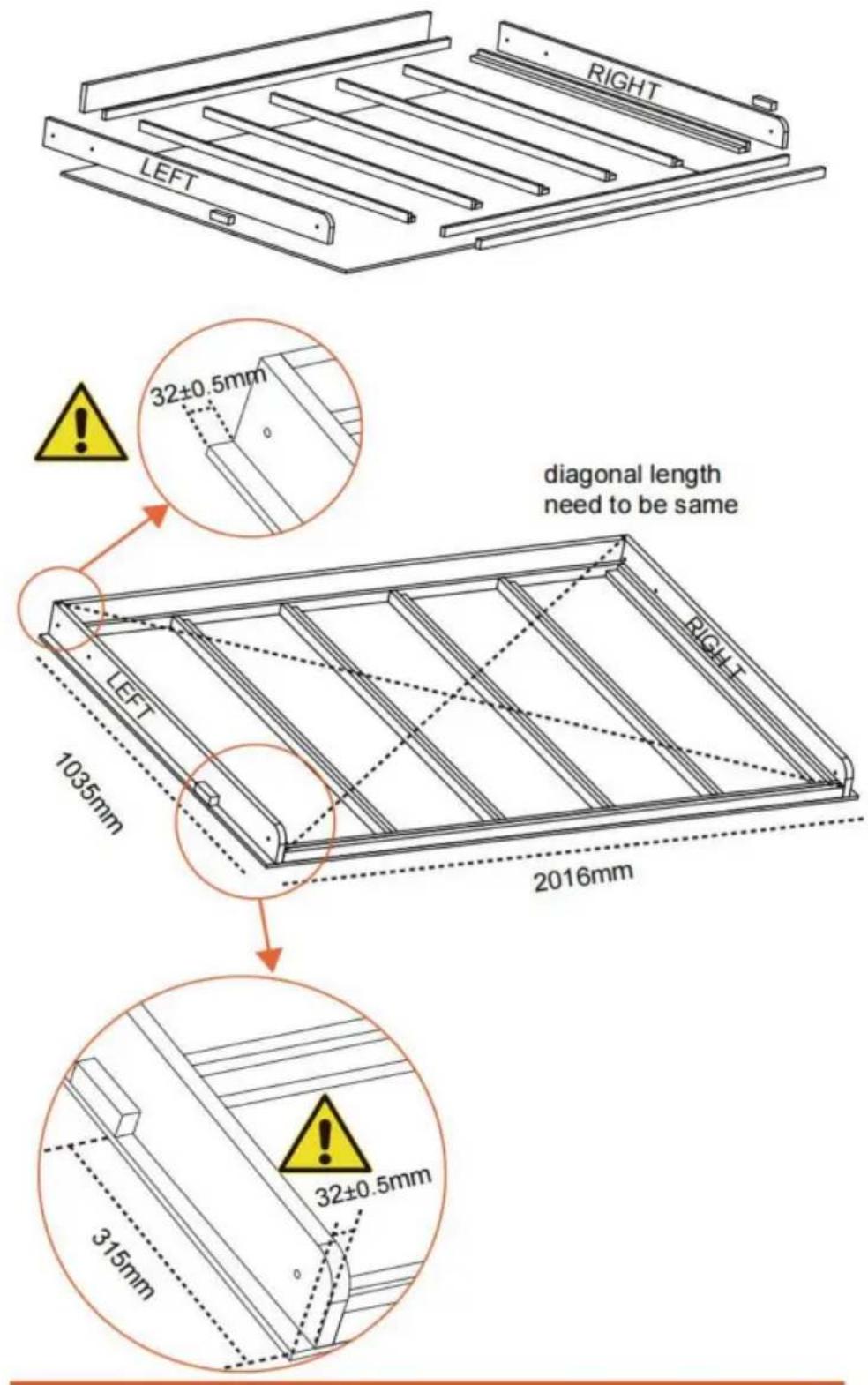

Gör sängramen med skruvar och vattentätt trälim som bild.

Se till att måttet från förklädespanelen till kanten av dörrpanelen är 32 mm som bilden.

Behåll den diagonala längden eftersom bilden är densamma.

Se till att skåpet är stabilt och säkert.

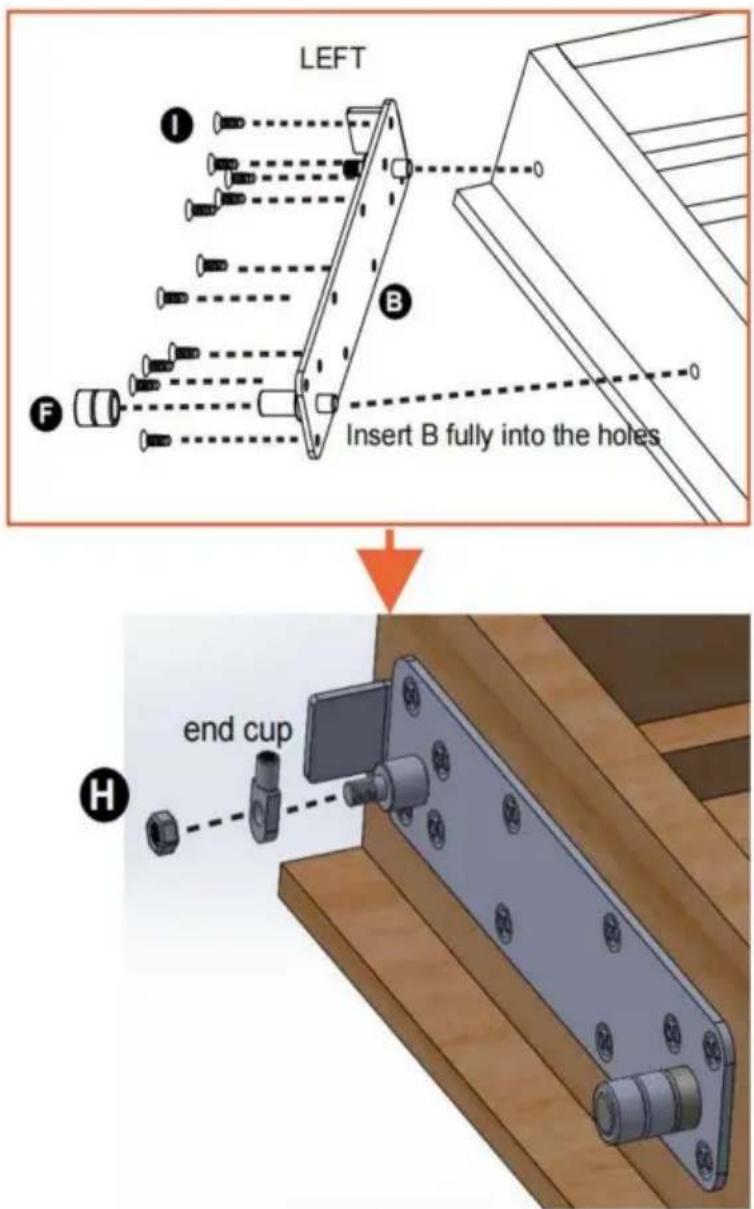

Sätt in stiftet på anslutningsfästet B helt i hålen med diameter 11 mm och fäst sedan B på sängramen med skruvarna I.

Sätt i 2st lager F i anslutningsfästet B som bilden.

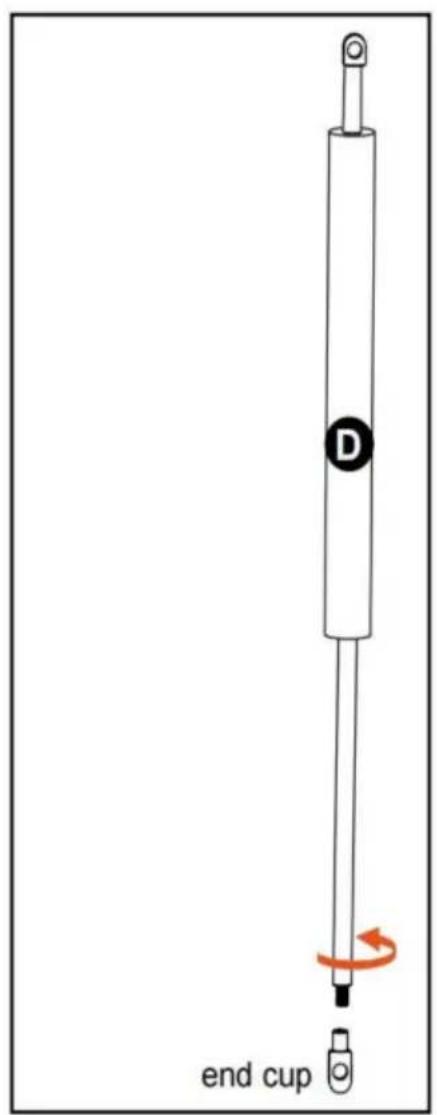

Vrid gasfjäderns ändlock som bilden, montera den sedan på anslutningsfästet B och fixera den med mutter H som bilden.

Sätt in stiftet på benet C helt i hålen med diameter 11 mm och fäst sedan C i sängramen med skruvar I. Håll avståndet från mitten till marken 310 mm som på bilden.

Upprepa ovanstående installation på andra sidan.

end cup

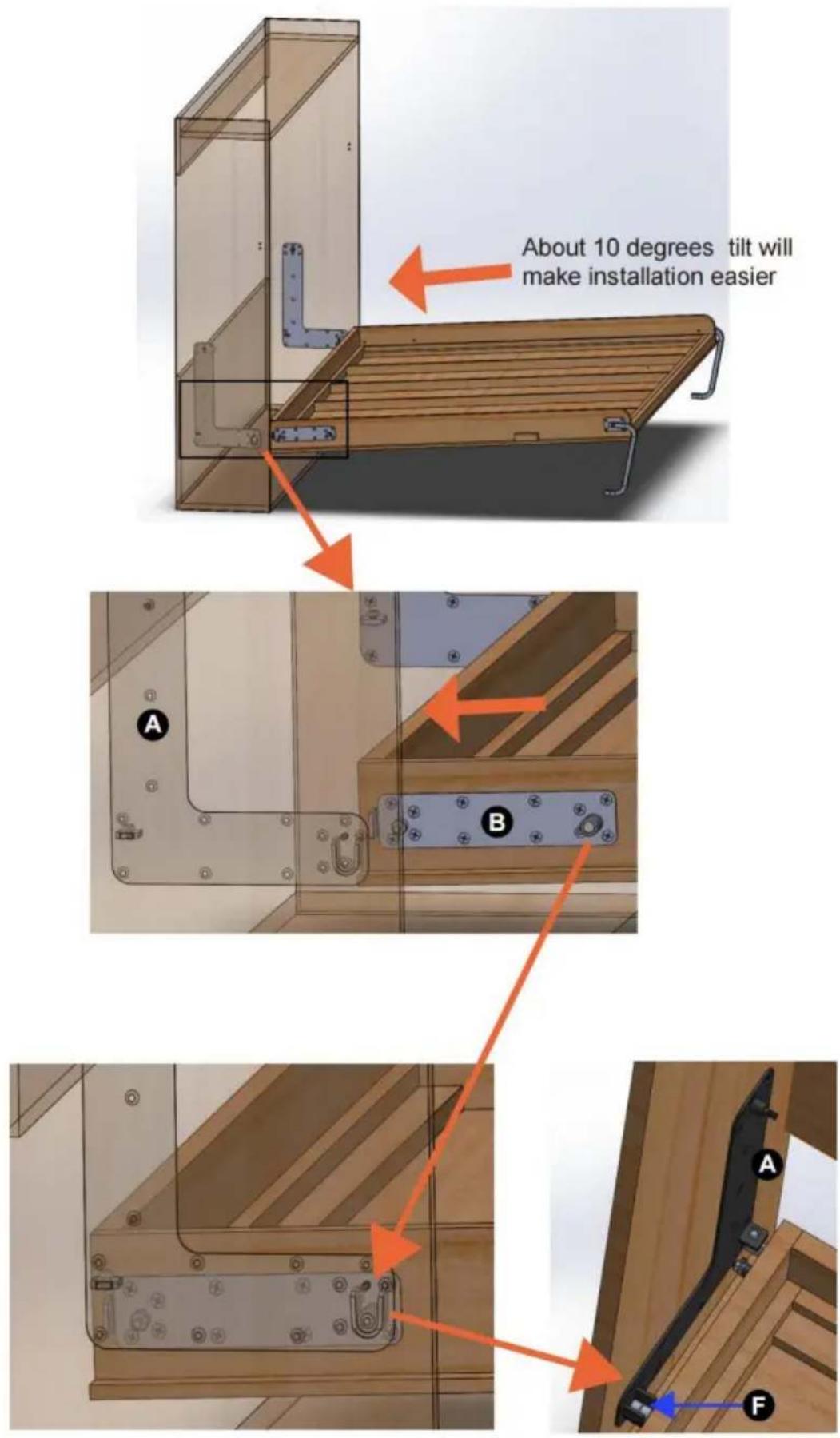

6: Sätt in sängramen med lite vinkel mot skåpet som bilden. Sätt anslutningsfästet B med lager F på sidofästet A som bilden. Montera handtaget på sängramen.

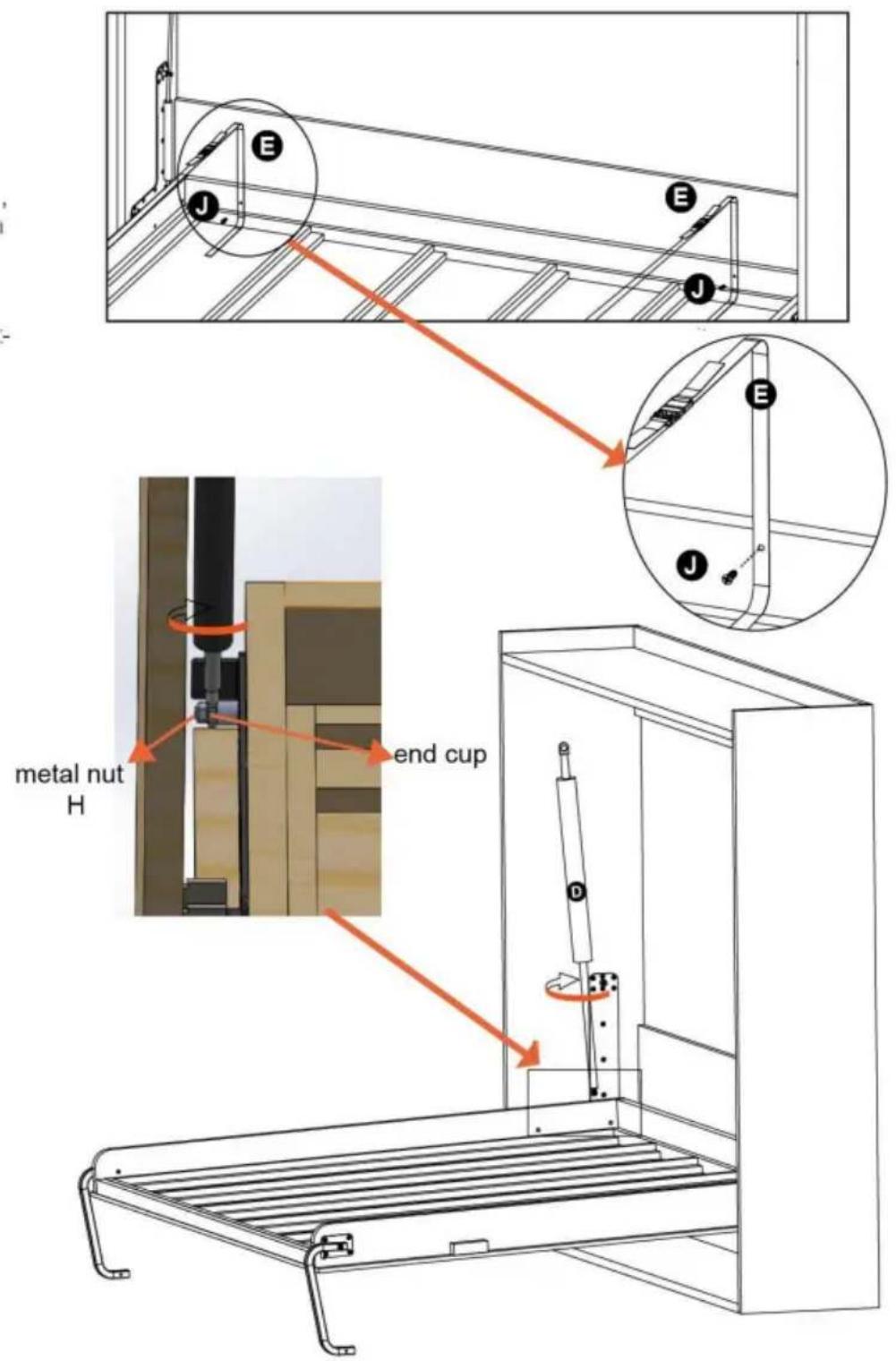

7: Fäst först de två madrassremmarna E på sängramen med en skruv Jÿ Vrid sedan gasfjädern D till gaveln som bilden, dra åt gasfjädern med gaveln y Upprepa ovanstående

installation på den andra sida.

metal nut H end cup

Steg 8:

Stäng sängramen i skåpet som bilden.

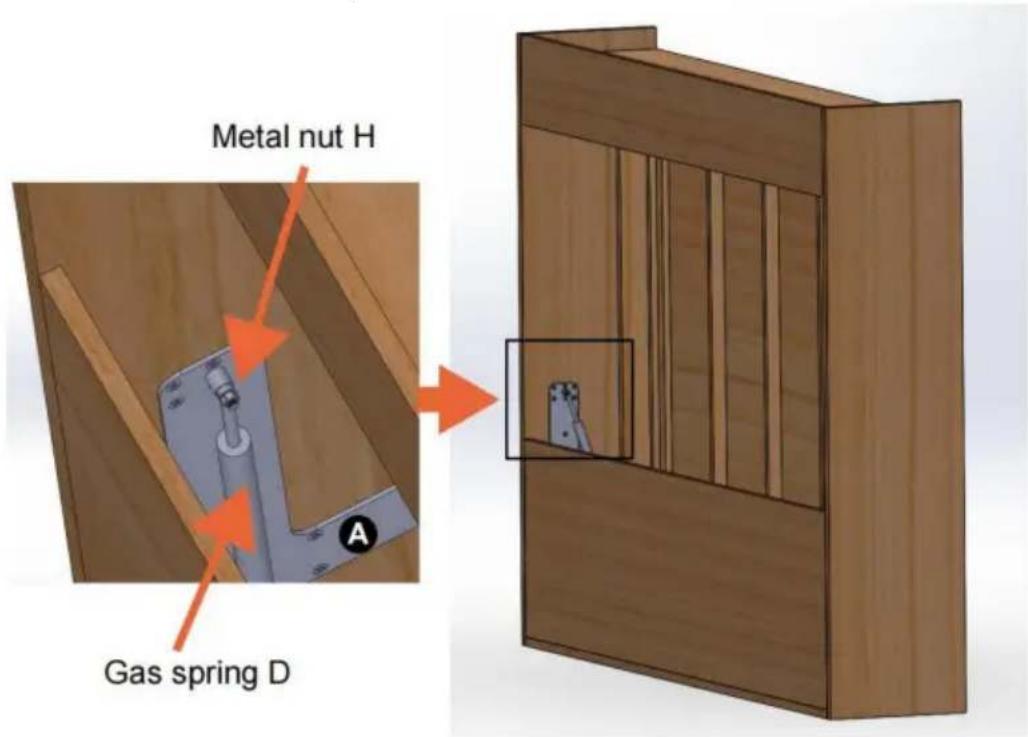

Montera gasfjädern D på A-fästet från baksidan av skåpet, fixera den med metallmutter H.

Upprepa ovanstående installation på andra sidan.

Metal nut H Gas spring D

Steg 10:

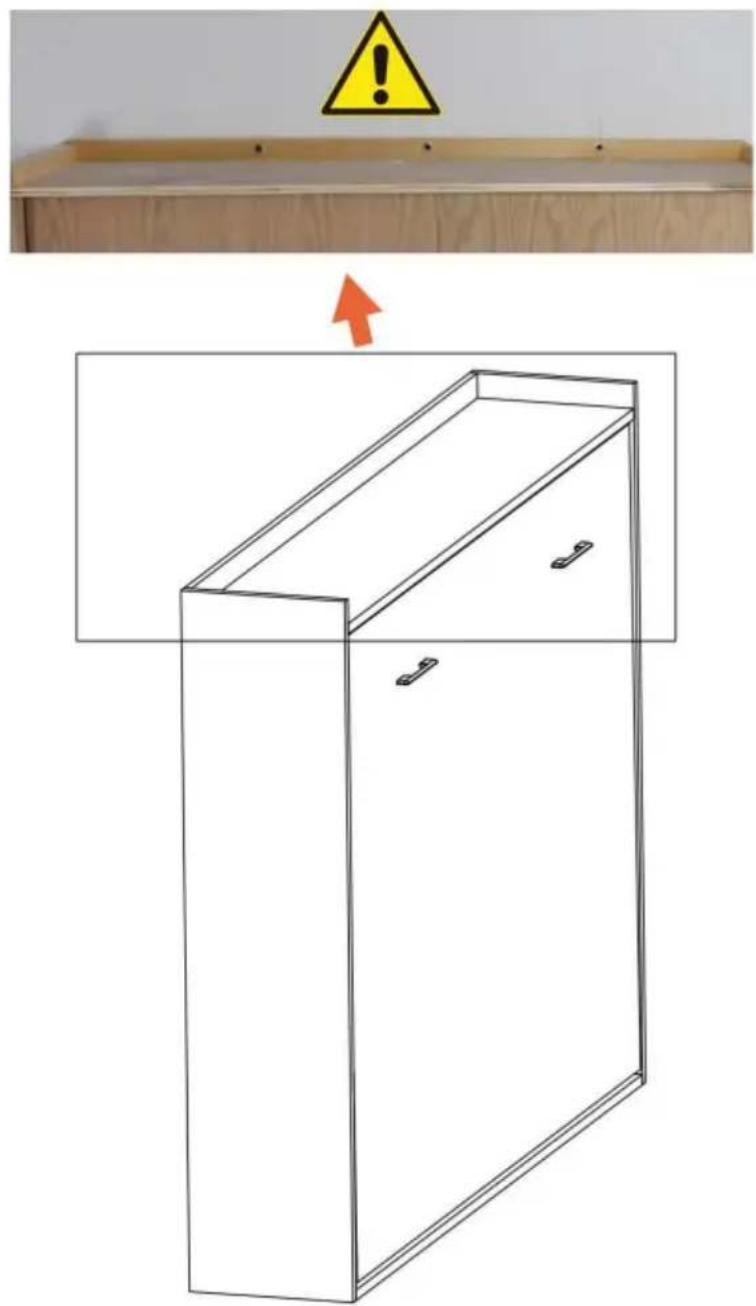

Fäst skåpet på en solid vägg. Skåpet måste fästas i väggen innan det öppnas.

Öppna sängen, sätt panelen 13 på sängramen.

Sätt madrassen på sängramen och fäst med remmarna E.

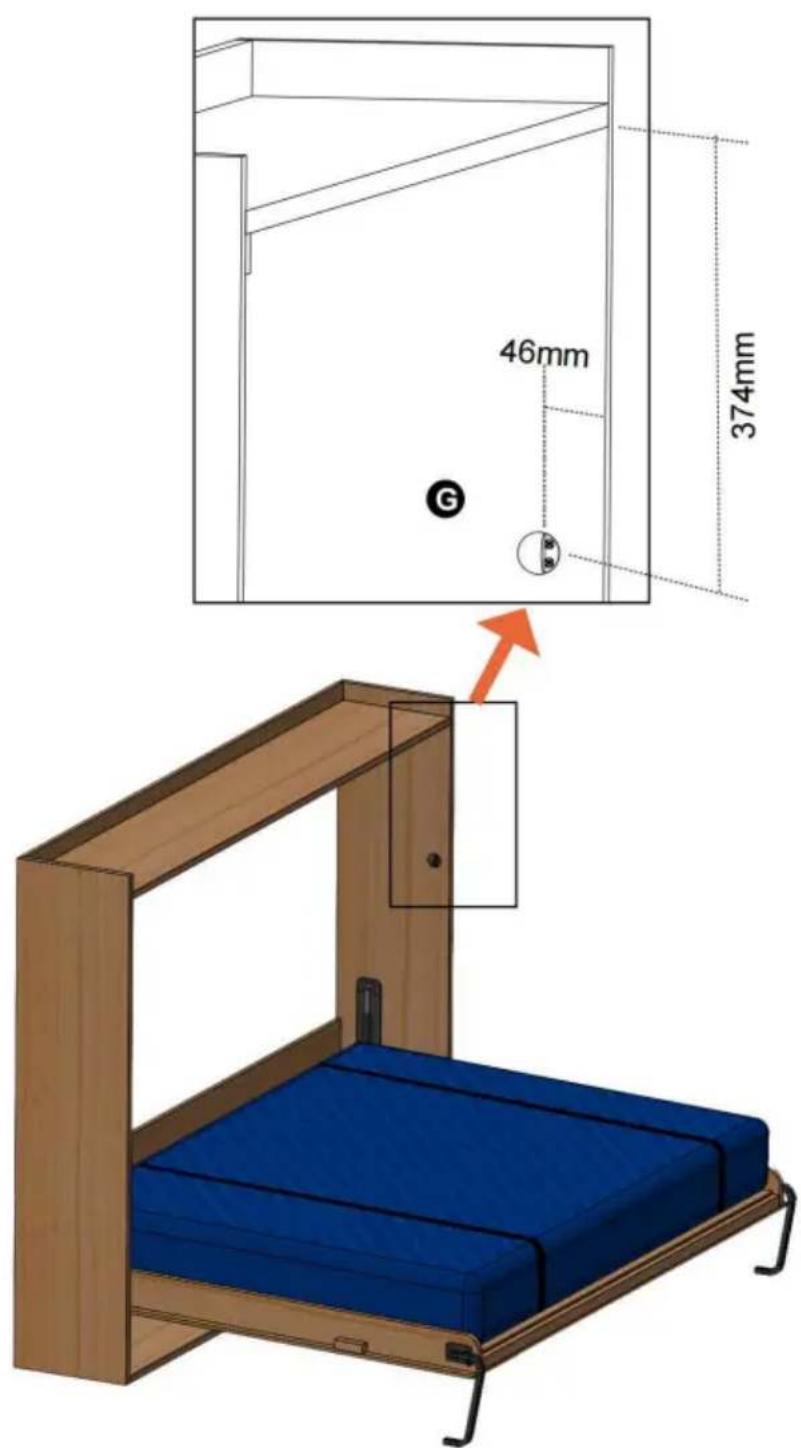

Montera proppen G på skåpet med skruvarna J.

Upprepa ovanstående installation på andra sidan.
