Produkttyp	Klappbett-Kit (verwandlungsfähiges Möbelstück)
Marke	Vevor
Modell	YFHTW241
Betttyp	Twin horizontal (Einzelbett)
Kompatible Matratzengröße	39 × 75 Zoll (990 × 1900 mm)
Empfohlene Matratzenstärke	6 bis 10 Zoll (152 bis 254 mm)
Maximales Matratzengewicht	44 lb (20 kg)
Maximale Belastbarkeit des Bettes	900 lb (408 kg)
Gesamtgewicht von Rahmen und Matratze	61 bis 64 kg (134 bis 141 lb)
Abmessungen des Bettrahmens	2016 × 1035 × 132 mm
Innenabmessungen des Schranks	2036 × 388 × 1060 mm
Hauptmaterialien	Sperrholz und Holz (Stärken 1", 3/4", usw.)
Öffnungssystem	Gasdruckfedern (2 Stück)
Anzahl der Gasdruckfedern	2
Hebemechanismus	Lager und seitliche Halterungen
Sicherheit	Wandbefestigung erforderlich, Matratzengurte enthalten
Wartung	Stabilität und Befestigungen regelmäßig prüfen
Montage	Zwei Personen empfohlen, erforderliche Werkzeuge (13-mm-Schlüssel, 6- und 11-mm-Bohrer)
Gewicht des Kits (nur Rahmen)	40,5 kg (89 lb)
Garantie	Elektronisches Garantiezertifikat verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - YFHTW241 Vevor

Welcher Matratzentyp ist mit dem Bett Vevor YFHTW241 kompatibel?

Das Bett ist für eine Einzelmatratze (Twin) mit den Maßen 39×75 Zoll (990×1900 mm) und einer Dicke zwischen 6 und 10 Zoll (152-254 mm) ausgelegt. Das Matratzengewicht darf 44 lb (20 kg) nicht überschreiten.

Kann das Bett ohne Matratze verwendet werden?

Nein, es ist verboten, das Bett ohne Matratze auf der Lattenrostfläche zu verwenden. Die Matratze ist für den ordnungsgemäßen Betrieb des Systems und zur Vermeidung von Schäden oder Verletzungen erforderlich.

Wie hoch ist die maximale Belastbarkeit des Bettes?

Das Bett trägt eine maximale Last von 900 lb (408 kg), einschließlich des Gewichts von Rahmen, Matratze und Benutzern. Das kombinierte Gewicht von Rahmen und Matratze darf 61-64 kg (134-141 lb) nicht überschreiten, um die Sicherheit zu gewährleisten.

Muss ich den Schrank an der Wand befestigen?

Ja, es ist zwingend erforderlich, den Schrank vor der Nutzung des Bettes an einer festen Wand zu befestigen. Dies gewährleistet Stabilität und vermeidet Kippgefahr. Die Befestigungsanweisungen sind im Handbuch detailliert beschrieben.

Wie installiert man die Gasdruckfedern?

Die Gasdruckfedern werden mit Metallmuttern (M8) an den Anschlusshalterungen befestigt. Zuerst die Spitze der Gasdruckfeder abschrauben, auf die Halterung stecken und dann die Mutter festziehen. Die Gasdruckfedern müssen auf beiden Seiten des Bettes montiert werden.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen 13-mm-Ringschlüssel, Holzbohrer mit 6 mm und 11 mm, Schraubendreher-Bits sowie ein Werkzeug zur horizontalen Einstellung. Die Verwendung einer elektrischen Bohrmaschine mit niedriger Drehmomenteinstellung wird empfohlen.

Sind die Matratzengurte im Kit enthalten?

Ja, das Kit enthält zwei Matratzengurte (Teil E), die mit J-Schrauben (M4×20 mm) am Bettrahmen befestigt werden. Sie halten die Matratze beim Anheben oder Absenken des Bettes an Ort und Stelle.

Wie pflegt man das Klappbett?

Es wird empfohlen, regelmäßig die Stabilität und Sicherheit der gesamten Einheit zu überprüfen, insbesondere die Befestigungen, Gasdruckfedern und Lager. Im Falle von Schäden oder Funktionsstörungen die Nutzung sofort einstellen und den technischen Support kontaktieren. Mit einem weichen Tuch reinigen und scheuernde Produkte vermeiden.

Kann ich Ersatzteile für das Modell YFHTW241 erhalten?

Ja, Vevor bietet technischen Support und ein elektronisches Garantiezertifikat unter www.vevor.com/support. Dort können Sie Ersatzteile oder Informationen zur Reparierbarkeit anfordern.

Kann das Bett von einer Person installiert werden?

Einige Montageschritte sind aufgrund des Gewichts und der Abmessungen der Teile zu zweit einfacher. Es wird dringend empfohlen, Hilfe beim Heben und Positionieren des Rahmens und des Schranks zu holen.

BEDIENUNGSANLEITUNG YFHTW241 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Schrankbett-Set

MODELL:YFHTW241

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schrankbett-Set

MODELL:YFHTW241

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das

Schrankbett-Bausatz verwenden.

Die Installation sollte von einem Erwachsenen durchgeführt werden, und Kinder sollten es nicht ohne Aufsicht verwenden.

1. Bitte installieren Sie das Murphy-Bett-Set vollständig, bevor Sie das Bett benutzen, da es sonst zu ernsthaften Verletzungen kommen kann.
2. Überprüfen Sie die Stabilität und Sicherheit des Kits in regelmäßigen Abständen, und die Verwendung sollte bei Schäden oder verdächtigen Problemen sofort gestoppt werden.
3. Kinder sollten das Set nicht alleine zum Ausbreiten oder Verstauen des Bettes verwenden, da sie sonst Schaden nehmen könnten.

Vielen Dank, dass Sie sich für dieses Schrankbett-Set entschieden haben.

Wenn es einen Unterschied zwischen der Farbe dieses Produkts und dem Bild in

der Bedienungsanleitung gibt, ist das physische Objekt maßgeblich.

PARAMETERLISTE

Modell	YFHTW241
Angepasste Modelle	Zwillings-Horizontal
Matratzengröße	B×L: 39×75 Zoll (990×1900 mm)
Matratzendicke	6-10 Zoll (152-254 mm)
Maximales Matratzengewicht	44 Pfund (20 kg)

ANWEISUNGEN

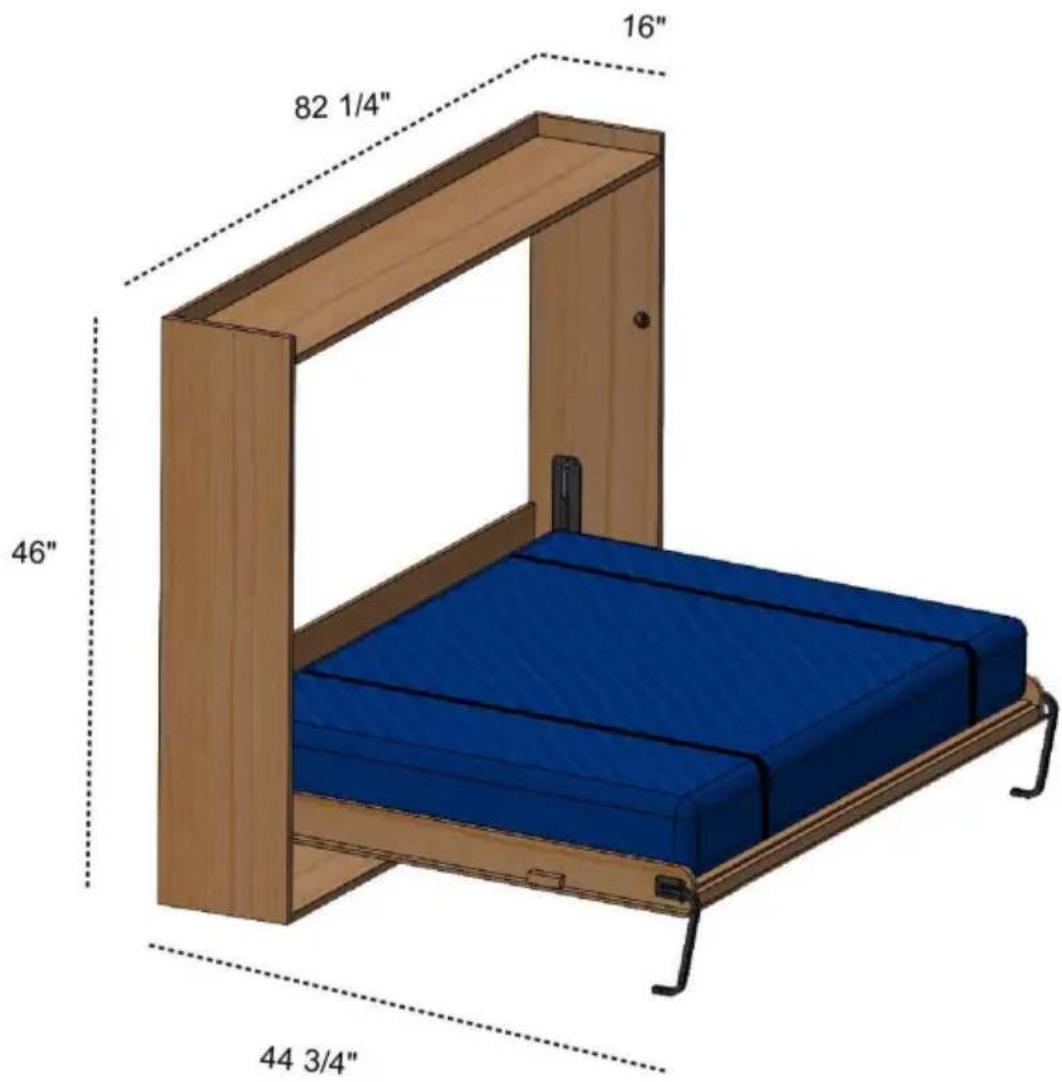

Murphy-Bett-Kit Eignung Twin-Horizontal

Hinweis: Das Murphy-Bett-Set enthält kein Bett und keine Bettschränke, die

müssen vom Benutzer selbst ausgestattet werden.

Standard-Einzelmatratze

Maximalgewicht: 44 Pfund

Maximale Tiefe: 10 Zoll

Maximale Gewichtskapazität: 900 Pfund

1. Allgemeine Beschreibung

Verwendung

Das Schrankbettsystem ermöglicht es, die Bettfeder aus ihrer vertikalen Position zu bringen. Im Schrank in horizontaler Position positionieren und ganz schnell und einfach mit geringem Kraftaufwand als Bett verwenden.

Vor der Benutzung des Schrankbetts muss sich der Benutzer von seinem guten Zustand überzeugen und den guten Zustand des Zubehörs.

Vor der Benutzung des Schrankbettes muss der Benutzer sicherstellen, dass auf dem Bett nur die Matratze und die Bettwäsche vorhanden sind.

2. Sicherheit

Sicherheitsnorm

Die Einhaltung der Sicherheitsnormen stellt den Benutzer in Bezug auf die Arbeit produktiv, ohne Gefahr zu laufen, sich selbst oder andere zu schädigen.

Es ist verboten, das Produkt ohne Matratze auf dem Bett zu verwenden.

Federoberfläche.

Es ist verboten, das Bett für einen anderen Zweck zu verwenden als den

zuvor im Abschnitt VERWENDUNG beschrieben.

Eine unsachgemäße Installation oder eine nicht von Fachhandwerkern durchgeführte Montage

kann zu Ablösungen, Brüchen oder Funktionsstörungen mit möglichen Schäden an

Personen, Sachen oder Tieren führen. Alle gegebenen Anweisungen müssen genau befolgt werden

beachtet werden.

Vor der Inbetriebnahme des Produkts müssen sich die Benutzer über dessen Funktionen im Klaren sein und seine technischen Eigenschaften durch eine genaue und vollständige Lektüre dieser Bedienungsanleitung kennenlernen.

Manipulationen oder der Austausch von Bettteilen sind nicht zulässig.

Die Verwendung von Zubehör oder Ersatzteilen, die nicht vom Lieferanten empfohlen werden, stellt eine unsachgemäße und gefährliche Verwendung des Produktes dar.

Es ist strengstens verboten, Sicherheitsvorrichtungen und Schutzvorrichtungen (Etiketten) am Gerät zu entfernen; überprüfen Sie regelmäßig die zufällige Position auf dem

Mechanismus von Decken oder anderen. Bevor Sie mit der Wartung, Reparatur

oder Reinigung beginnen, muss der Bediener alle technischen

Informationen in diesem Handbuch beachten. Alle Wartungs- und Reparaturarbeiten müssen nur von qualifiziertem Personal durchgeführt werden.

WARNUNG !!!

Stellen Sie das Produkt niemals in die Nähe von Wärmequellen. Positionieren und verriegeln Sie das Bett. Das System muss frei von Objekten gehalten werden, die seine Bewegung behindern könnten. Die in dieser Anleitung enthaltenen Anweisungen und Vorschriften müssen stets beachtet werden.

Es wird empfohlen, die folgenden Materialien für Holzschränke und Bettrahmen zu verwenden.

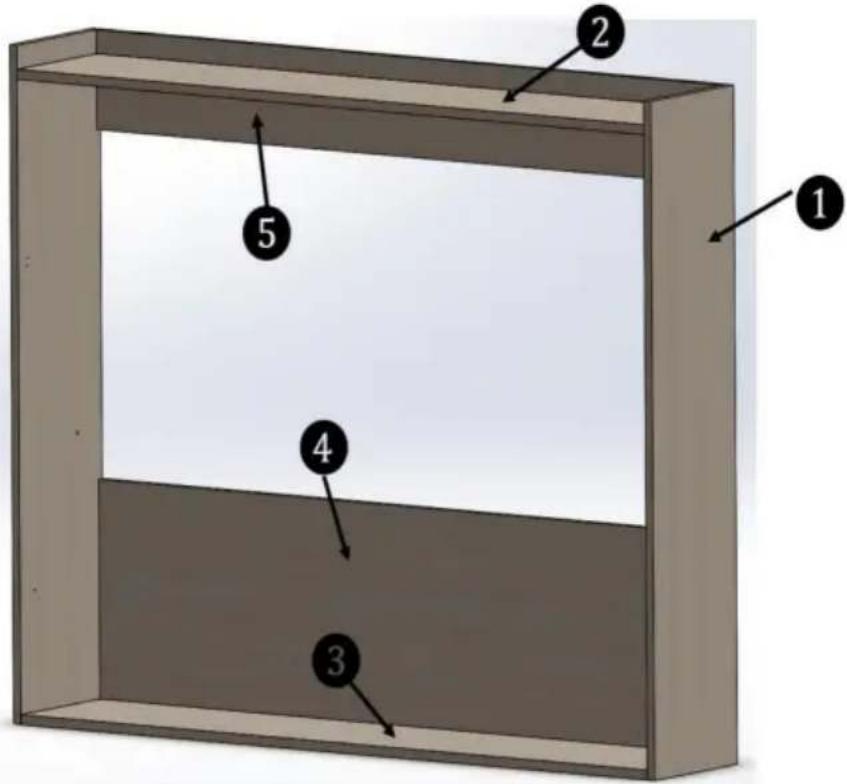

Technische Eigenschaften

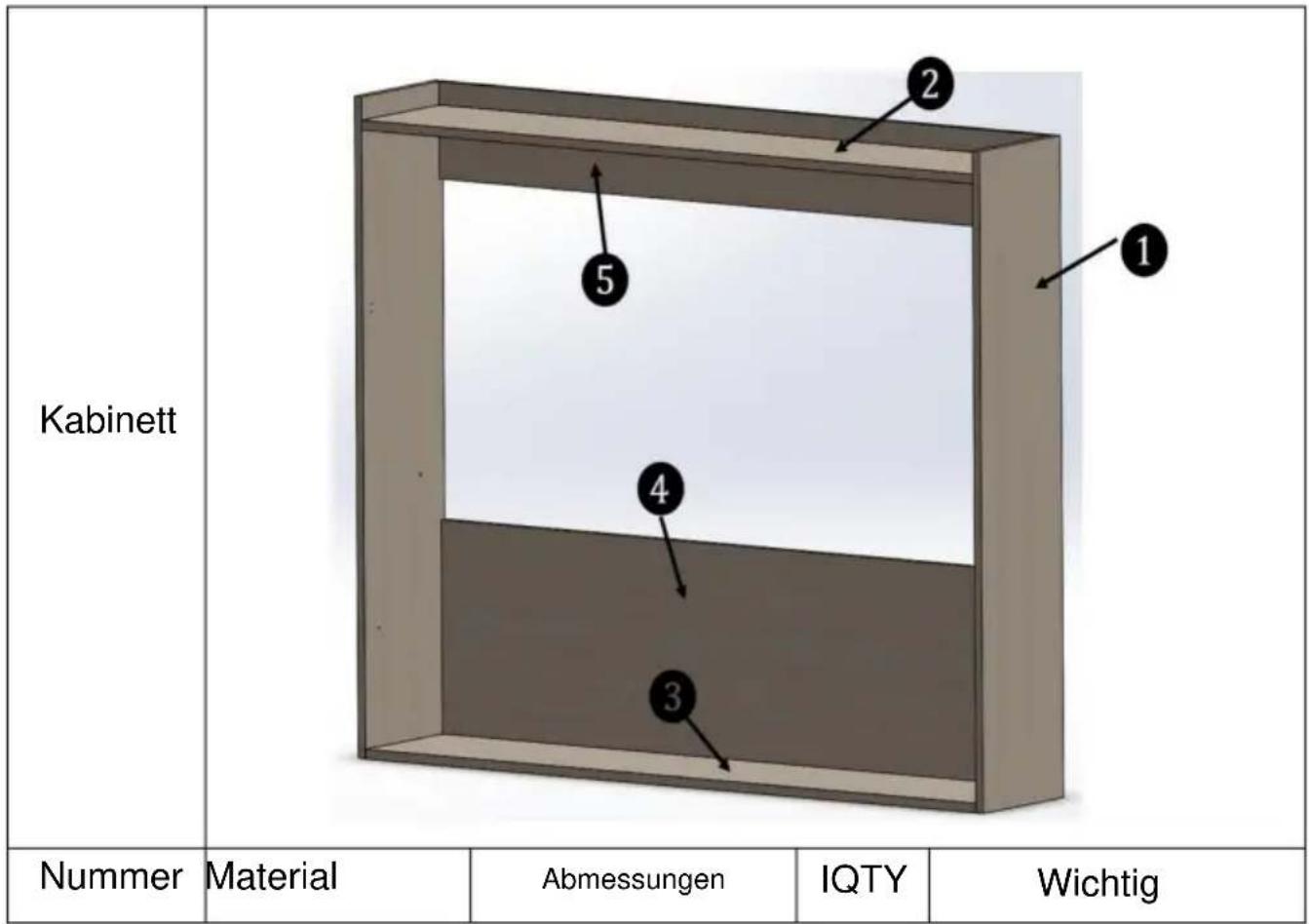

1	1 ZollSperrholz	1170*406*25 mM	2	InternDimensionen vonKabinett:2036*388*1060 mM
2	1 ZollSperrholz	2036*388*25 mM	1
3	1 ZollSperrholz	2036*406*25 mM	1
4	3/4 ZollSperrholz	2036*550*18mM	1
5	3/4 ZollSperrholz	2036*250*18mM	1

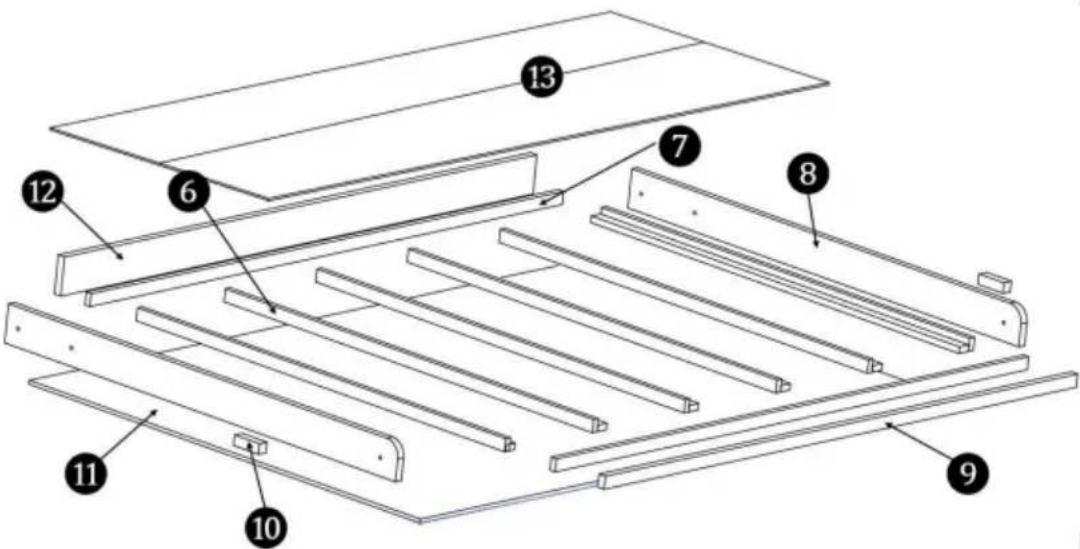

Bettrahmen
Nummer Material Abmessungen			IQTY	Wichtig
6	3/4 Zoll Holz	40*20*945 mm	12	Gewicht des Bettrahmens : 40,5 kg (89 Pfund) Dimensionen von Bettrahmen : 2016*1035*132 mm
7	3/4 Zoll Holz	40*20*1902 mm 2
8	1 Zoll Sperrholz	1035*120*25 mm 2
9	1 ZollSperrholz	1902*50*25 mm 1
10	1-1/2 Holz	32 x 32 x 100 mm	1
11	1/2 ZollSperrholz	2016*1035*12mm	1
12	1 ZollSperrholz	1902*120*25 mm 1
13	3/8 ZollSperrholz	980*1898*9 mm 1
Bettrahmen
Nummer Material		Abmessungen	IQTY	Wichtig
14	Matratze	990*1900*(152-25 4mm(39*75*(6-10)Zoll)	1	Gewicht derMatratze:20 kg (44 Pfund)
Gesamtgewicht von Bettrahmen und MatratzeMUSS SEIN:				61–64 kg(134–141 Pfund)

Sicherheits- und Pflegehinweise

Überprüfen Sie, ob alle auf der folgenden Seite aufgeführten Komponenten und Werkzeuge vorhanden sind.

Nehmen Sie alle Teile aus den Plastiktüten und sortieren Sie sie nach Gruppen.

Halten Sie Kinder und Tiere vom Arbeitsbereich fern, Kleinteile könnten

Erstickungsgefahr bei

Verschlucken. Stellen Sie sicher, dass Sie genügend Platz haben, um die Teile auszubreiten, bevor Sie beginnen.

Stellen Sie sich während der Montage nicht auf das Produkt und belasten Sie es nicht, da dies zu Verletzungen führen kann.

Schäden verursachen.

Montieren Sie das Objekt so nah an seinem endgültigen Standort (im selben Raum) wie

möglichst.

Bauen Sie das Gerät auf einer weichen, ebenen Fläche zusammen, um Schäden am Gerät oder am Boden zu vermeiden. Teile der Montage lassen sich mit 2 Personen leichter durchführen.

Um die Wahrscheinlichkeit einer Beschädigung Ihres Produkts zu verringern,

stellen Sie sicher, dass Ihre Bohrmaschine auf eine niedrige Drehmomenteinstellung eingestellt ist.

Installieren Sie die erforderlichen Werkzeuge.

			13mm offenMaulschlüssel
		Holzbohrer HolzbohrerEr ist 6 mm groß Schrauben Antriebsbits mm
Horizontales Anpassungswerkzeug

Liste der Bausatzteile

Hinweis: Die unten angegebenen Mengen sind die richtigen Mengen, um die Baugruppe fertigzustellen. In einigen Fällen werden möglicherweise mehr Armaturen geliefert, als benötigt werden.

A: Seitenhalterung x 2 Stück. B: Verbindungshalterung x 2 Stück.		C: Bein x 2 Stück
D:YFGS100180A x 2 Stück	E: Matratzengurt x 2 Stück. F: Lager x 4 Stück.
G: Stopper x 2 Stück	H: Metallmutter M8x 4 Stück	SchraubenI:M5x20mmx72 Stück
J: Schraube M4x20mmx8 Stück	Bohrschablone:710*294mm	Bohrschablone:306*82mm

Konstruktionsanleitung Schritt

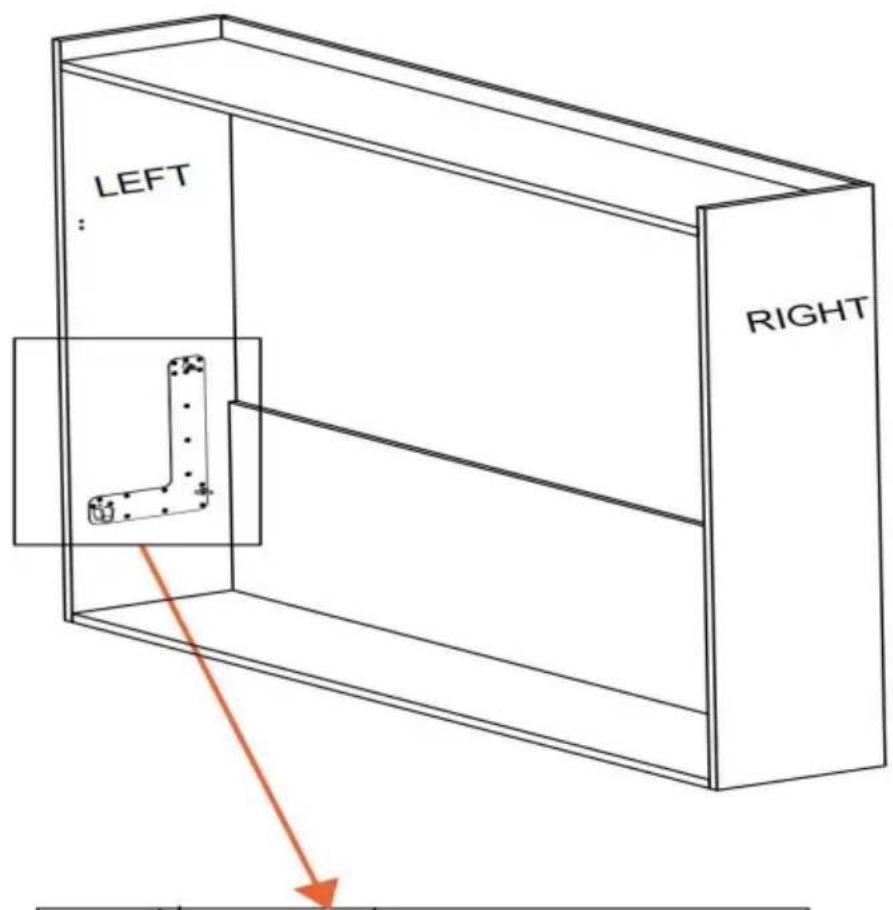

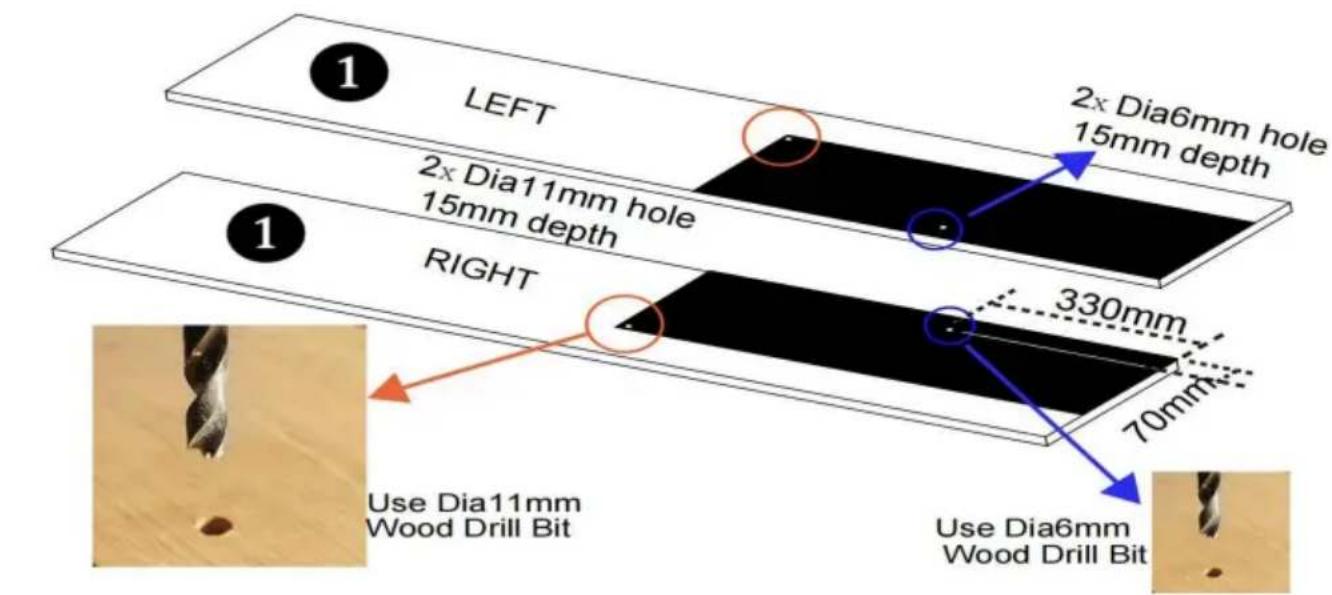

1: Bauen Sie den Schrank. Legen

Sie die Bohrschablone 710 x 294 mm auf die Seitenwand und stellen Sie sicher, dass die Kanten der Schablone bündig mit der Seitenwand abschließen (siehe Abbildung).

Markieren Sie das runde Loch der Schablone auf der Seitenwand, entfernen Sie dann die Schablone und bohren Sie ein Loch mit 11 mm Durchmesser und 6 mm Durchmesser wie auf dem Bild, die Lochtiefe beträgt 15 mm.

Bauen Sie den Schrank mit Schrauben und wasserfestem Holzleim an. Achten Sie auf die Innenmaße wie auf dem Bild und stellen Sie sicher, dass der Schrank stabil und sicher ist.

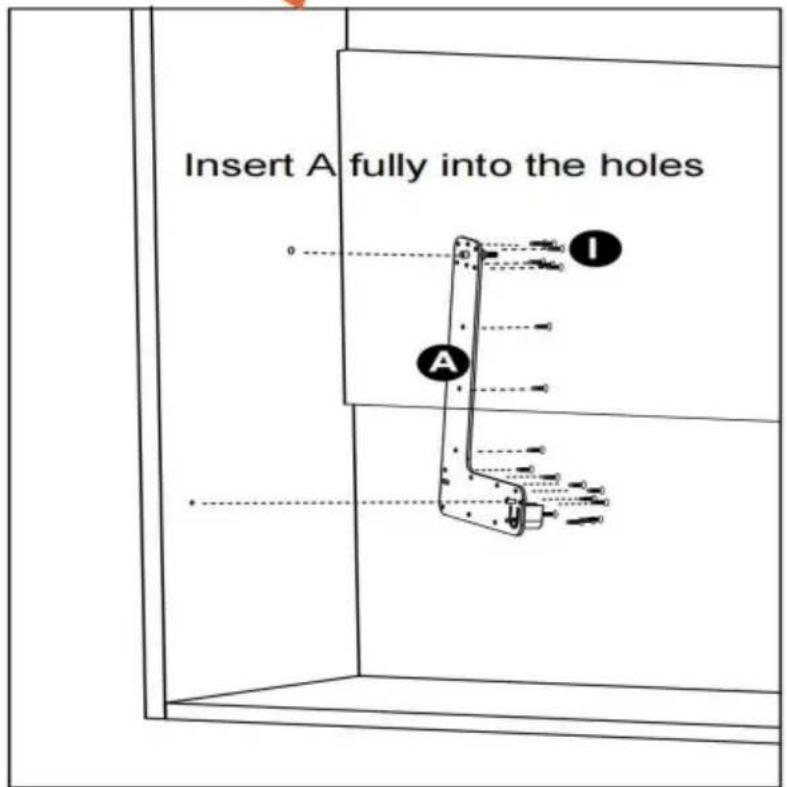

Stecken Sie den Stift an der Seitenhalterung A vollständig in das 11-mm-Loch und das 6-mm-Loch und befestigen Sie A mit den Schrauben I am Schrank.

Wiederholen Sie die obige Installation auf der anderen Seite.

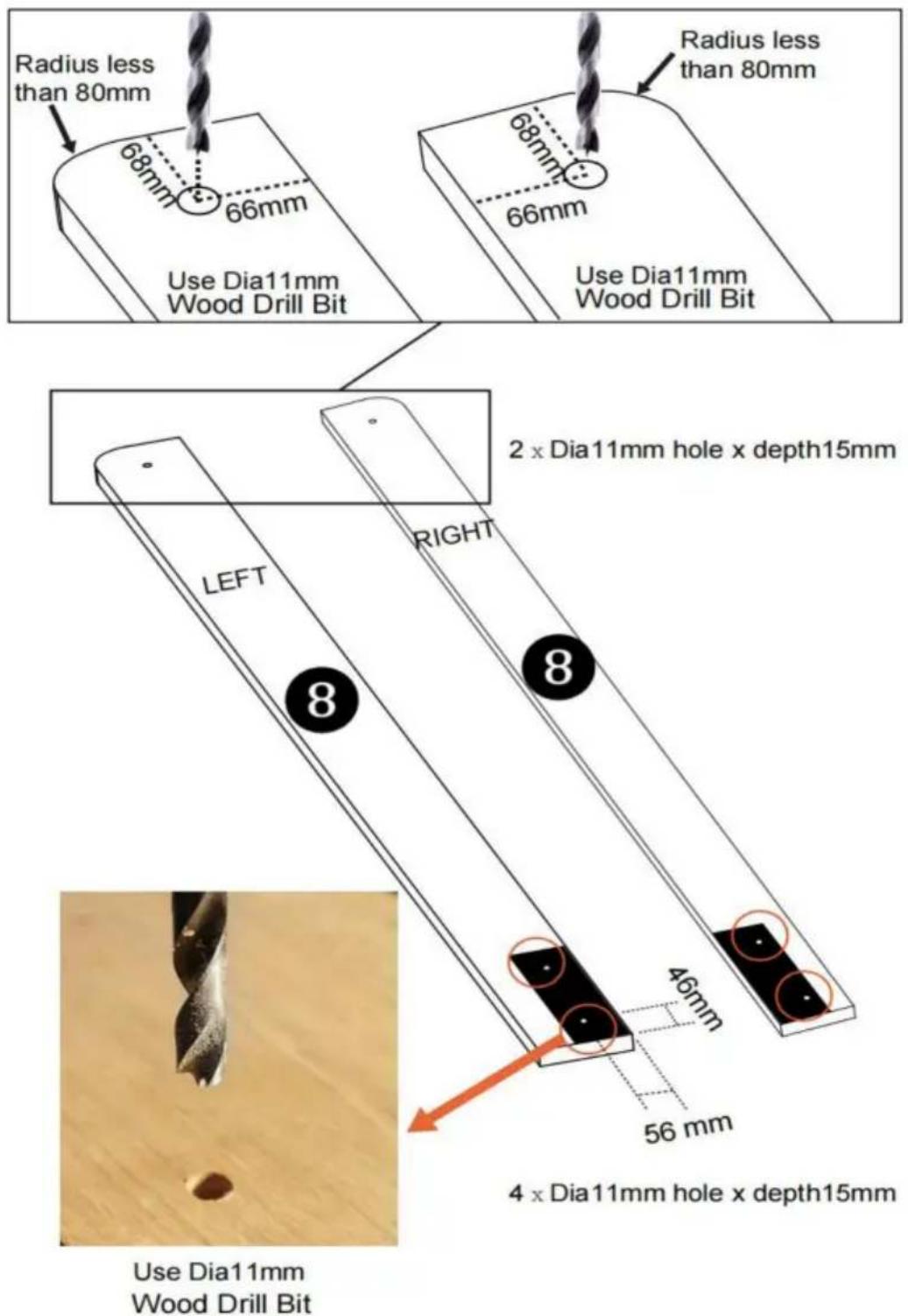

Legen Sie die Bohrschablone 306*82mm auf die Platte 8 und achten Sie darauf, dass die Kante der Schablone bündig mit der Platte ist, wie auf dem Bild.

Markieren Sie das runde Loch der Schablone auf der Platte 8, entfernen Sie dann die

Schablone und bohren Sie ein Loch mit 11 mm Durchmesser wie auf dem Bild, die Lochtiefe beträgt 15 mm.

Markieren Sie die Bohrlöcher entsprechend den Abmessungen wie im Bild auf

eine andere Seite der Platte, dann bohren Sie ein Loch mit einem Durchmesser von 11 mm, die Tiefe des Lochs beträgt 15 mm

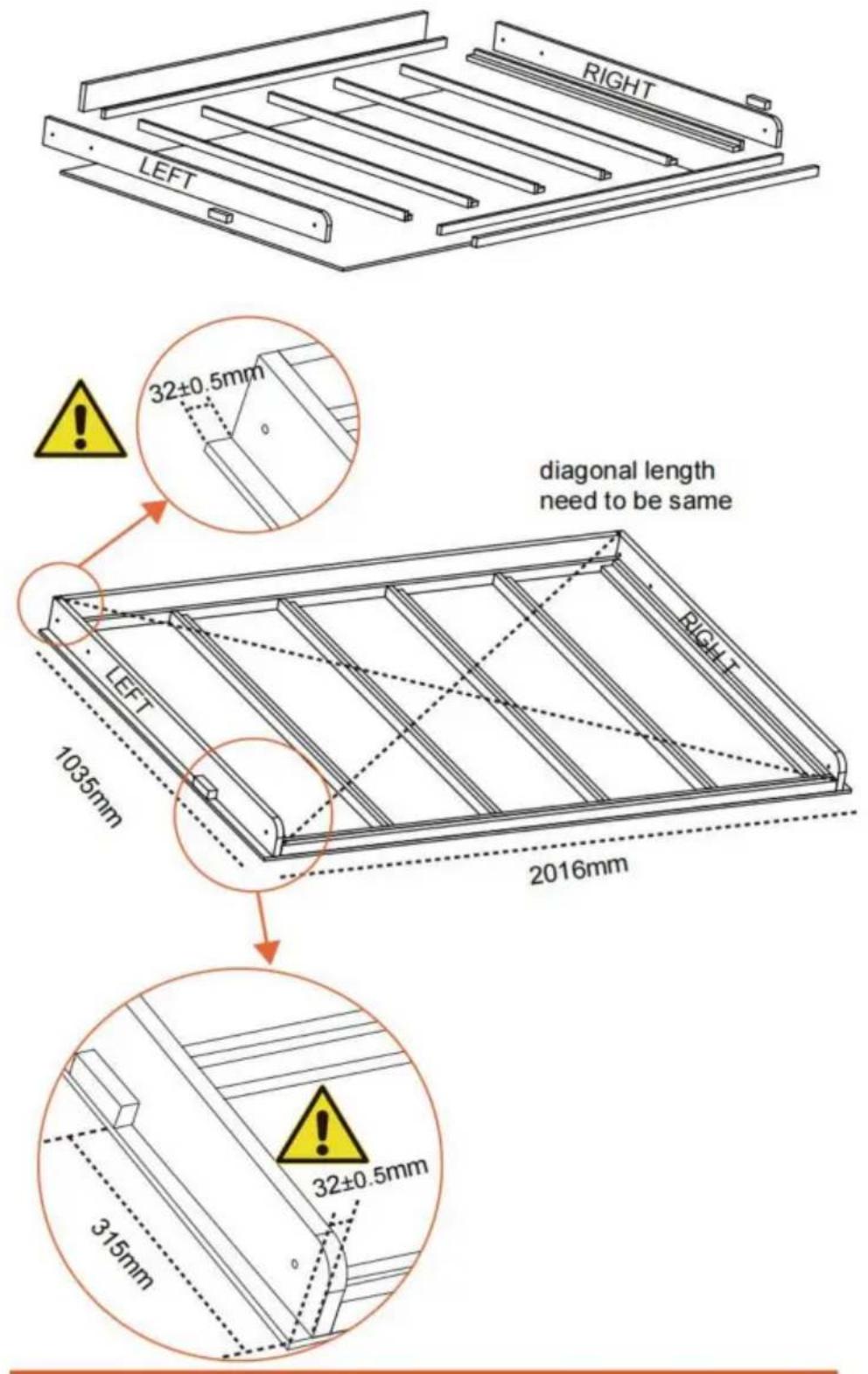

Bauen Sie den Bettrahmen mit Schrauben und wasserfestem Holzleim wie abgebildet.

Achten Sie darauf, dass der Abstand von der Schürzenplatte bis zur Kante der Türplatte 32 mm beträgt, wie auf dem Bild gezeigt.

Behalten Sie die Diagonallänge bei, wie im Bild dargestellt.

Stellen Sie sicher, dass der Schrank stabil und sicher steht.

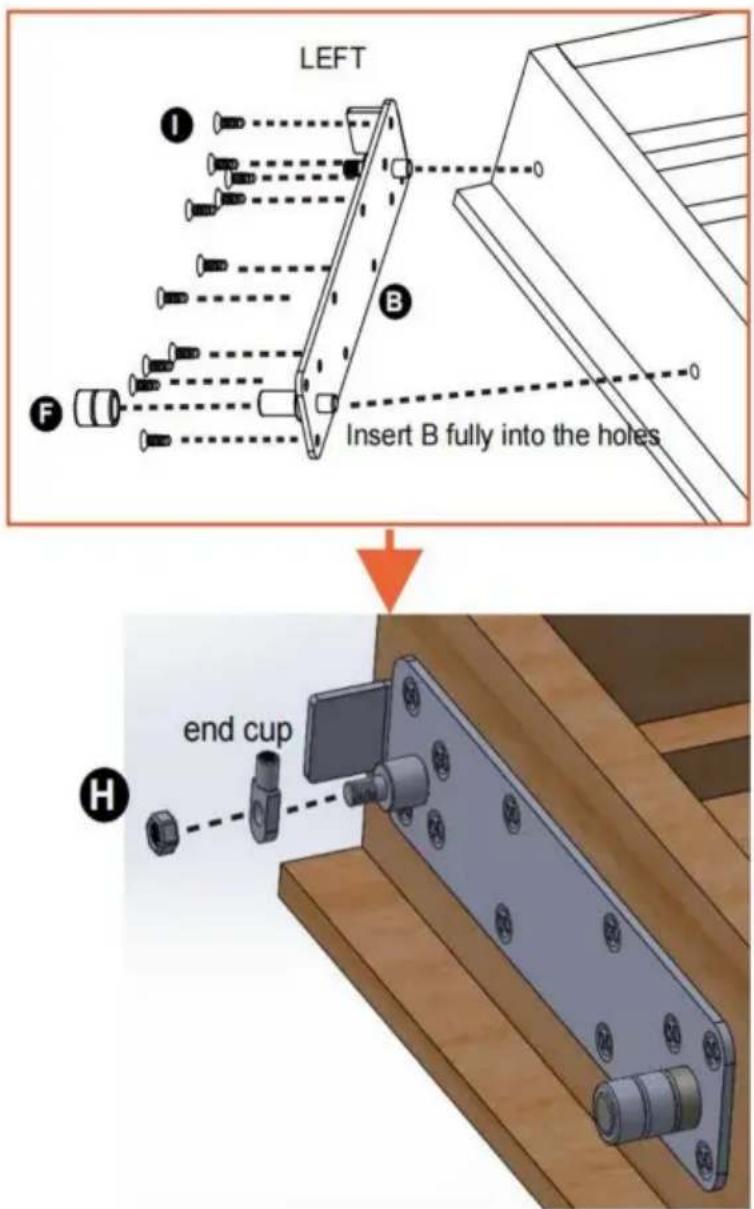

Stecken Sie den Stift an der Verbindungshalterung B vollständig in die Löcher mit 11 mm Durchmesser und befestigen Sie B anschließend mit den Schrauben I am Bettrahmen.

Setzen Sie 2 Lager F in die Verbindungshalterung B ein, wie in der Abbildung dargestellt.

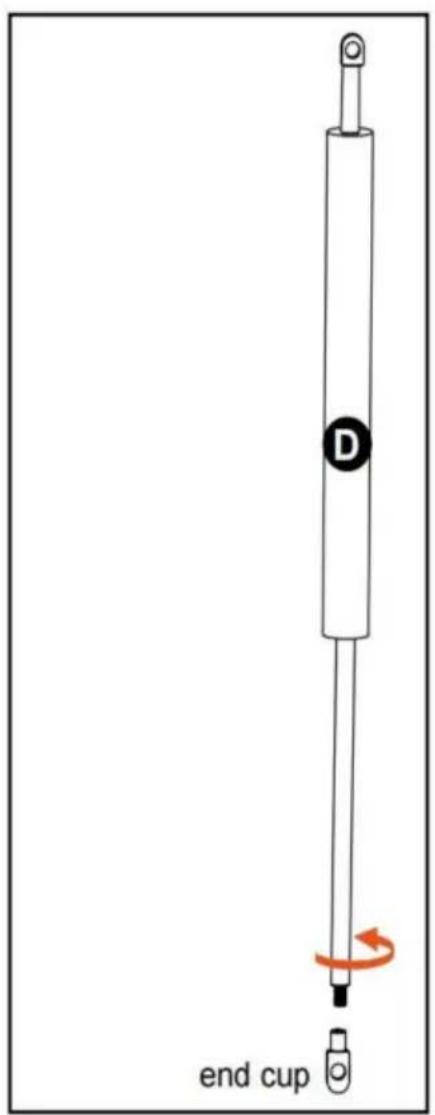

Drehen Sie die Endkappe der Gasfeder wie abgebildet nach außen, montieren Sie sie dann an der Verbindungshalterung B und befestigen Sie sie wie abgebildet mit der Mutter H.

Stecken Sie den Stift am Bein C vollständig in die Löcher mit 11 mm Durchmesser und befestigen Sie C dann mit den Schrauben I am Bettrahmen. Achten Sie darauf, dass der Abstand von der Mitte zum Boden 310 mm beträgt, wie auf dem Bild.

Wiederholen Sie die obige Installation auf der anderen Seite.

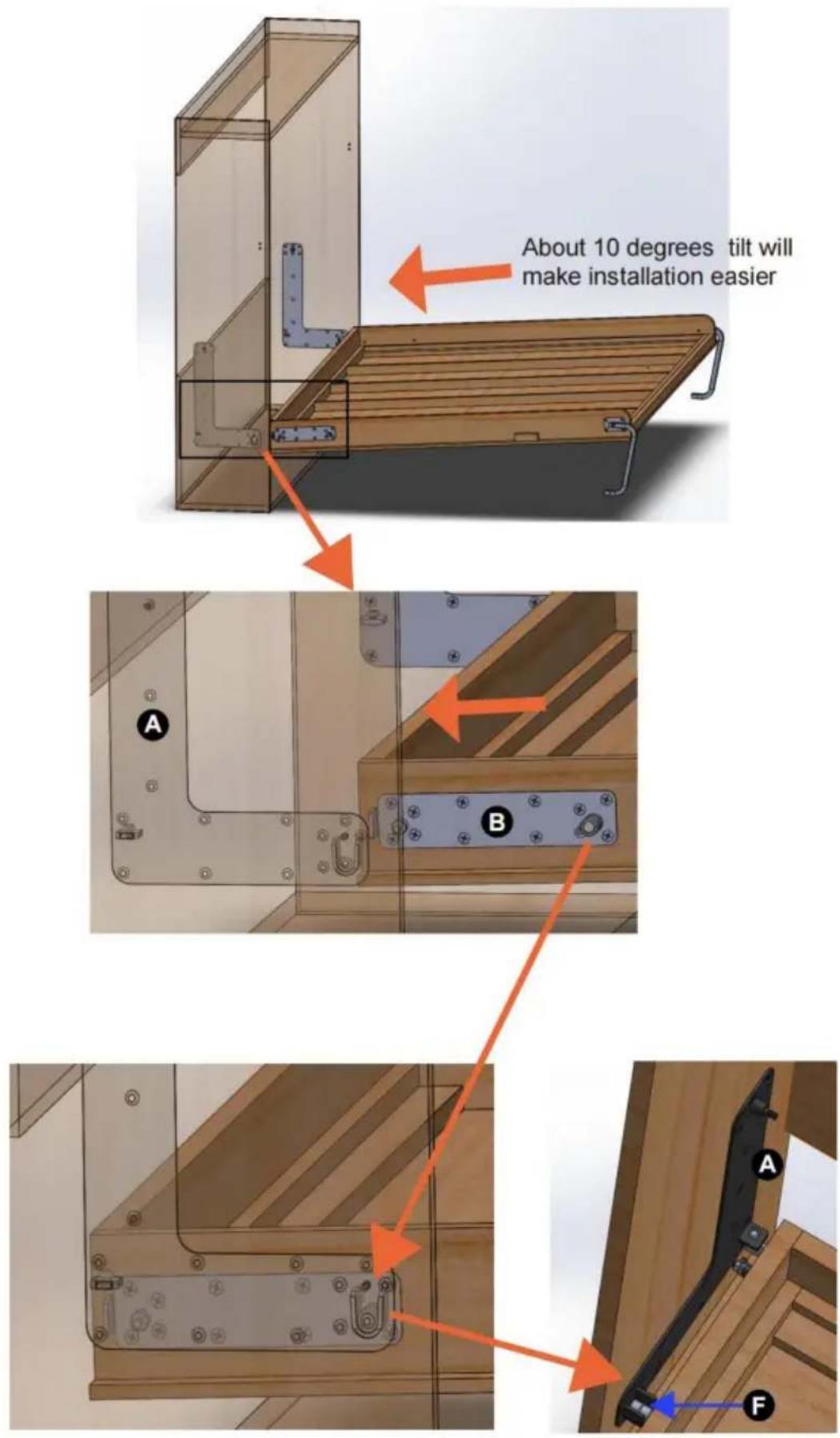

Setzen Sie den Bettrahmen mit einem kleinen Winkel zum Schrank ein, wie auf dem Bild.

Setzen Sie die Verbindungshalterung B mit Lager F auf die Seitenhalterung A, wie in der

Abbildung dargestellt. Befestigen Sie den Griff am Bettrahmen.

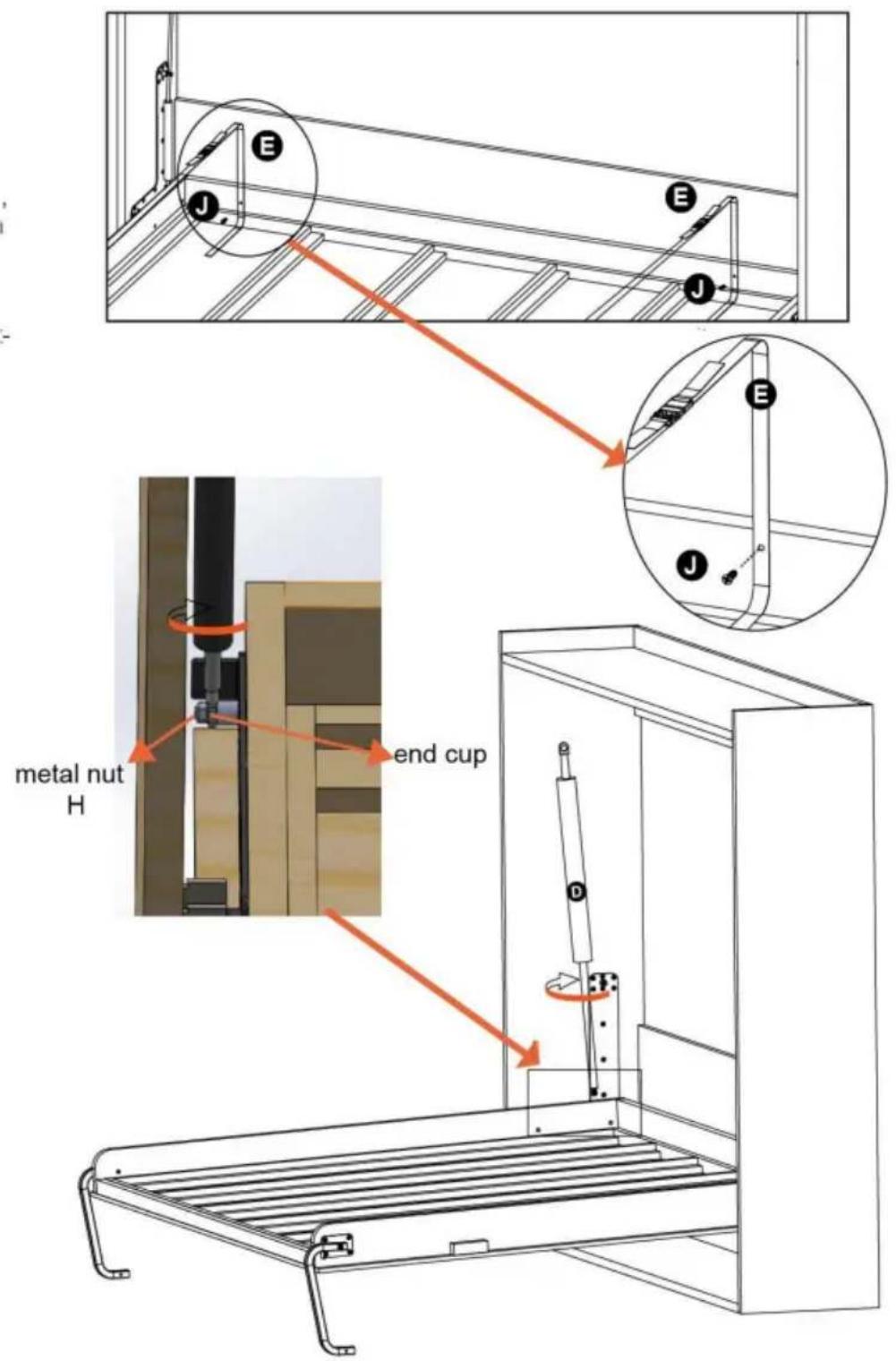

7: Befestigen Sie zuerst die beiden Matratzengurte E mit einer Schraube J am Bettrahmen. Drehen Sie dann die Gasfeder D wie abgebildet in die Endkappe und ziehen Sie die Gasfeder mit der

Endkappe fest. Wiederholen Sie die obige Installation auf der anderen Seite.

Schritt 8:

Schließen Sie den Bettrahmen wie abgebildet in den Schrank.

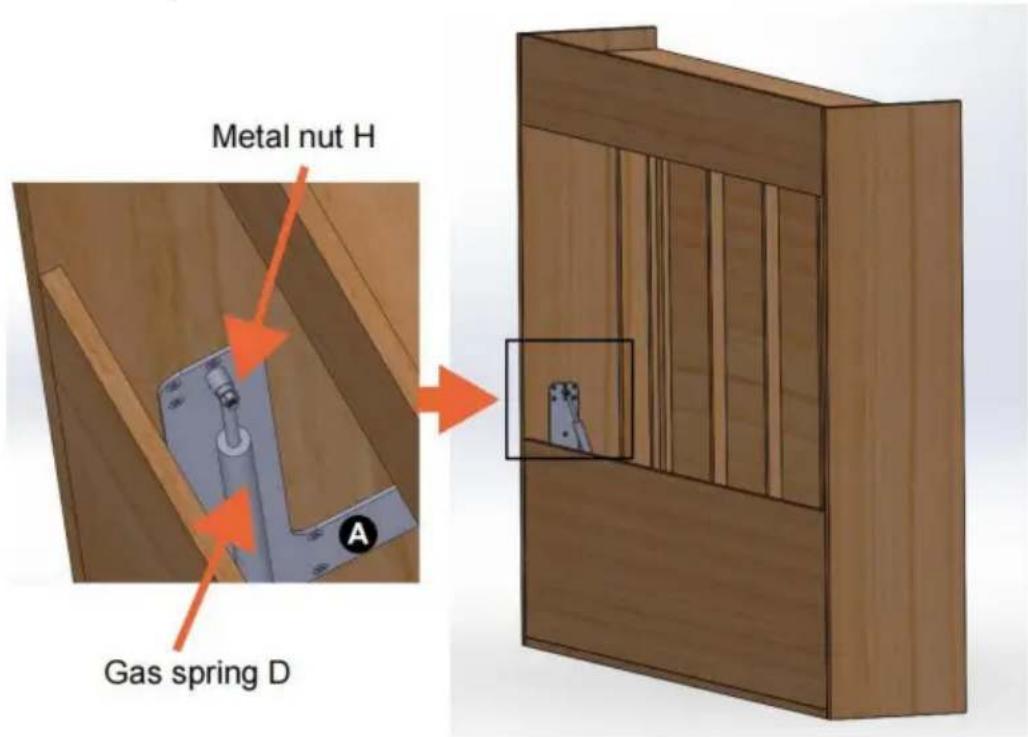

Installieren Sie die Gasfeder D an der Halterung A auf der Rückseite des Schranks und befestigen Sie sie mit der Metallmutter H.

Wiederholen Sie die obige Installation auf der anderen Seite.

Schritt 10:

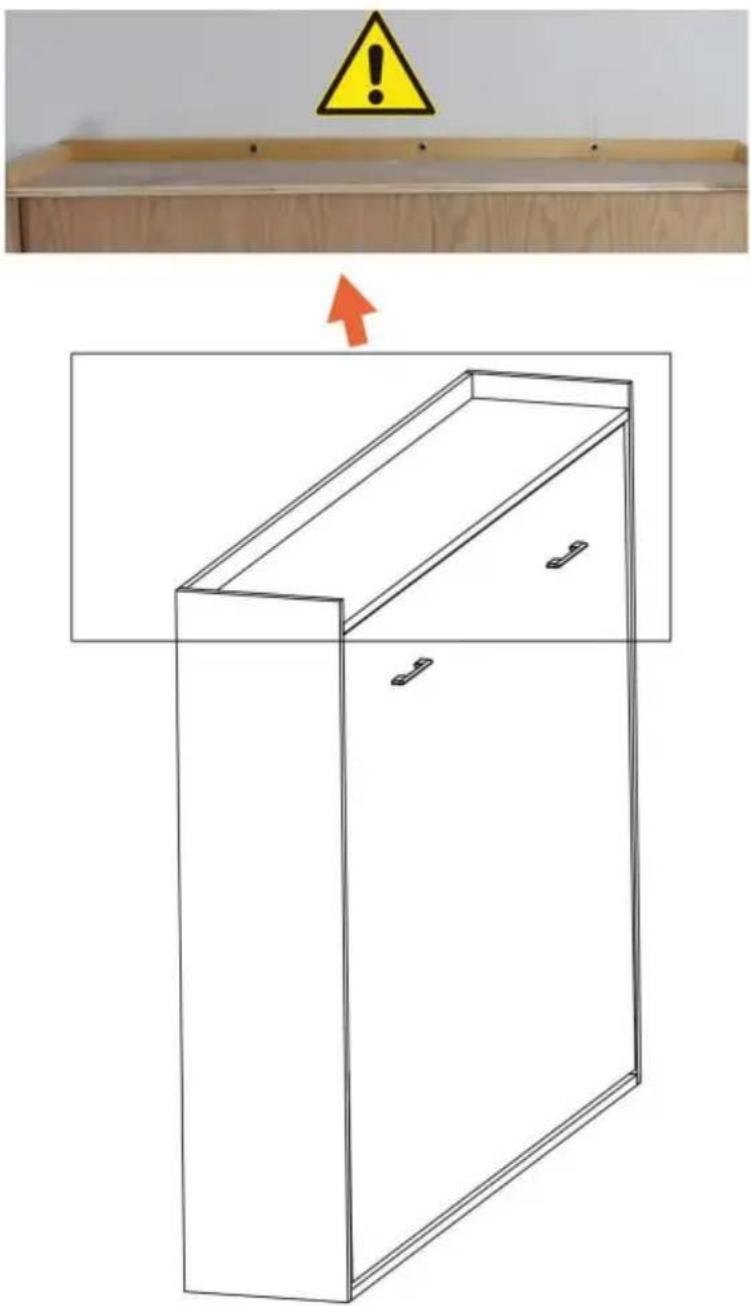

Befestigen Sie den Schrank an einer festen Wand. Der Schrank muss vor dem Öffnen an der Wand befestigt werden.

Öffnen Sie das Bett und legen Sie die Platte 13 auf den Bettrahmen.

Legen Sie die Matratze auf den Bettrahmen und befestigen Sie sie mit den Gurten E.

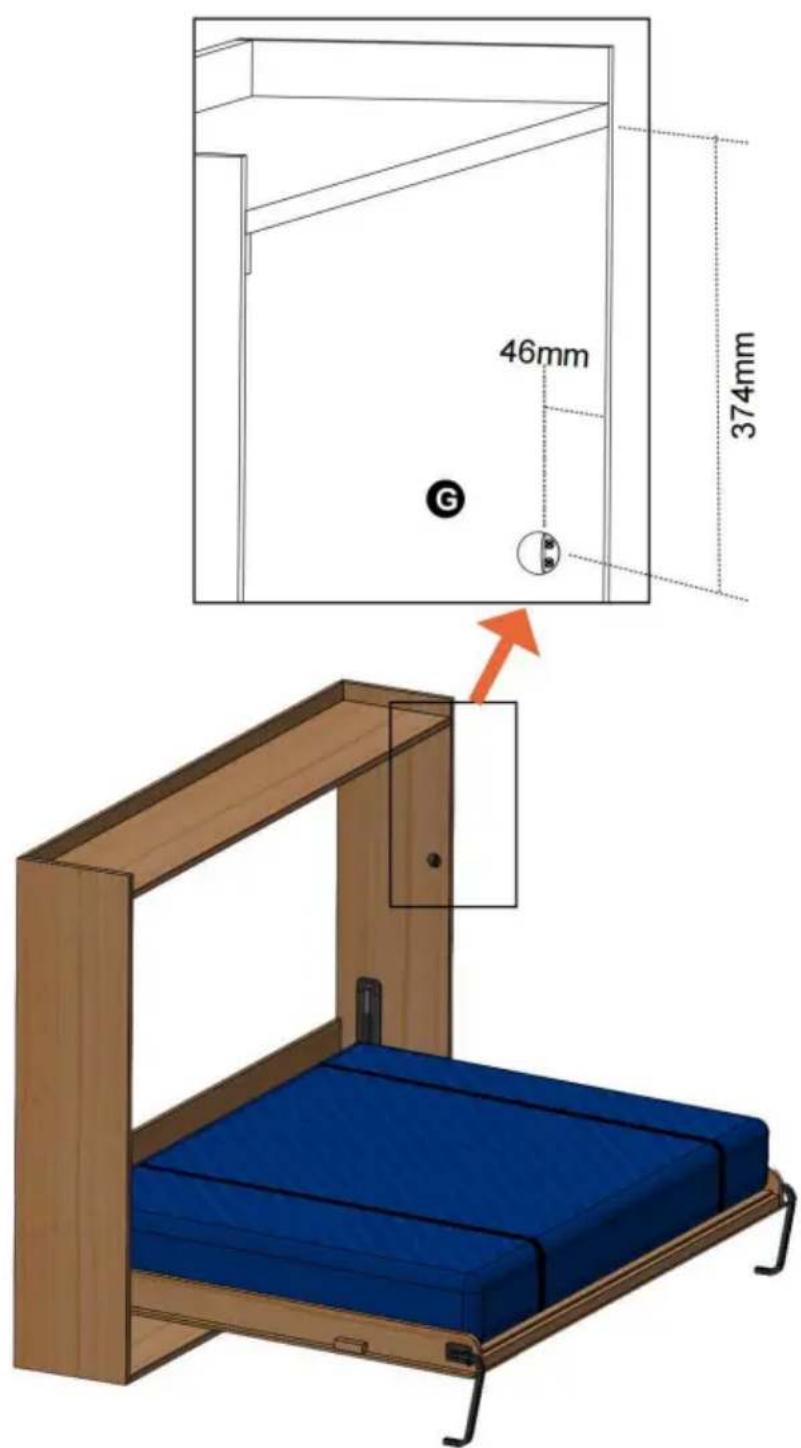

Befestigen Sie den Stopper G mit den Schrauben J am Schrank.

Wiederholen Sie die obige Installation auf der anderen Seite.
