LISTA PARAMETRÓW

Model	YFHTW241
Dostosowane modele	Bliźniacze poziome
Rozmiar materaca	Szer. × dł.: 39 × 75 cali (990 × 1900 mm)
grubość materaca	6-10 cali (152-254 mm)
Maksymalna waga materaca	44 funty (20 kg)

INSTRUKCJE

Przydatność zestawu łóżek Murphy Twin-Horizontal

Uwaga: Zestaw łóżek Murphy nie obejmuje łóżka ani szafek łóżkowych, które

muszą być wyposażone przez samych użytkowników.

Standardowy materac dwuosobowy

Maksymalna waga: 44 funty

Maksymalna głębokość: 10 cali

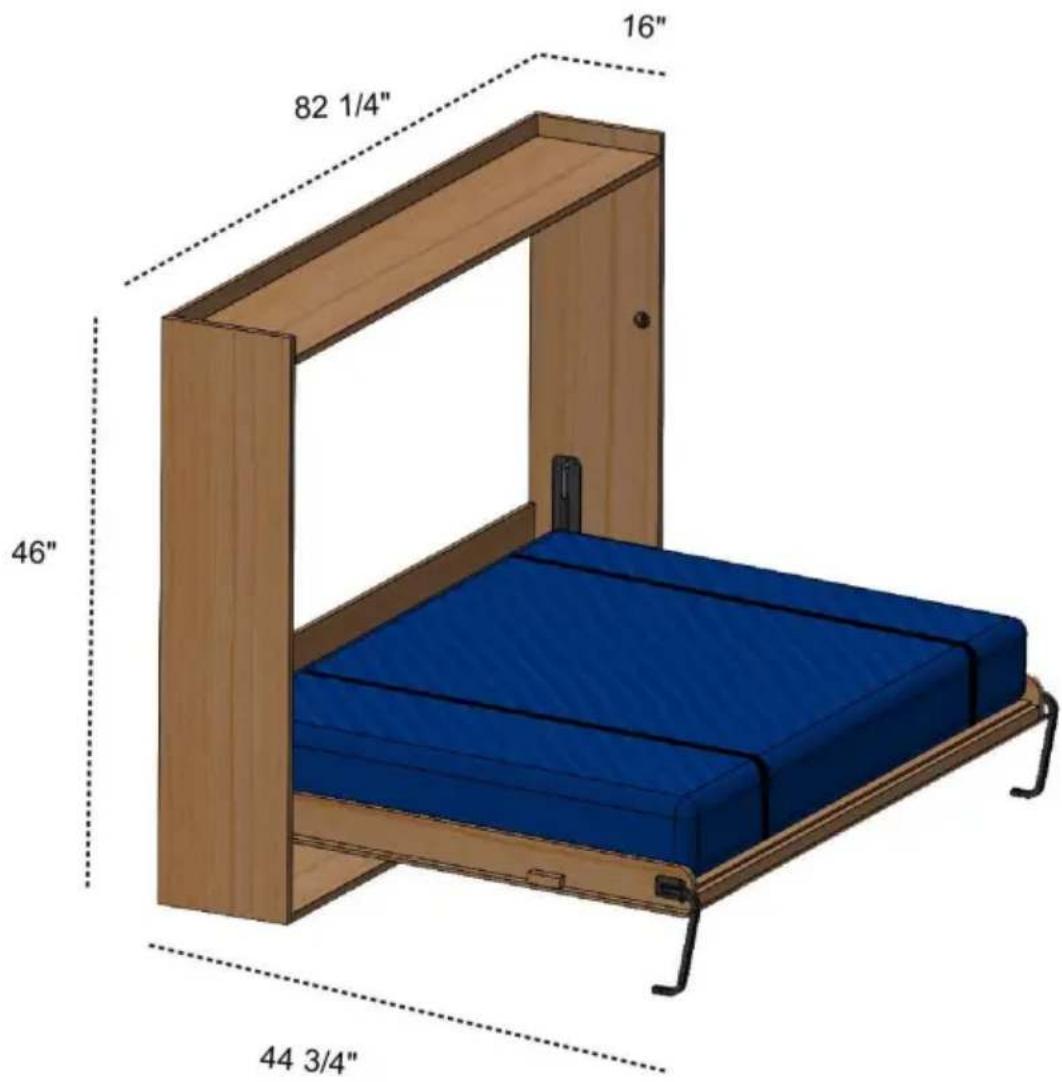

82 1/4" 16" 46" 44 3/4"

Maksymalne obciążenie: 900 funtów

1. Opis ogólny

Używać

System łóżka w szafie pozwala na wysunięcie sprężyny łóżka z pionu ustawić wewnątrz szafki w pozycji poziomej, aby wykorzystać ją jako łóżko w szybki i łatwy ^W sposób, przy bardzo niewielkim wysiłku.

Użytkownik przed użyciem łóżka Murphy musi mieć pewność, że jest on w dobrym stanie oraz dobry stan akcesoriów.

Przed użyciem łożka Murphy użytkownik musi upewnić się, że na na powierzchni spania znajduje się tylko materac i pościel.

2. Bezpieczeństwo

Norma bezpieczeństwa

Przestrzeganie norm bezpieczeństwa stawia użytkownika w zakresie pracy produktywnie, bez narażania siebie na krzywdę innym.

Zabrania się używania produktu bez materaca na łóżku

powierzchnia sprężyny.

Zabrania się wykorzystywania łóżka do celów innych niż zamierzone opisano wcześniej w rozdziale UŻYTKOWANIE.

Nieprawidłowa instalacja lub niewykonanie przez wyspecjalizowanych rzemieślników może powodować oderwania, pęknięcia lub dysfunkcje z możliwymi uszkodzeniami osób, rzeczy lub zwierząt. Wszystkie podane instrukcje muszą być ściśle przestrzegane zauważony.

Przed rozpoczęciem użytkowania produktu użytkownicy powinni zapoznać się z jego funkcjami i jego właściwości technicznych, można się tego nauczyć poprzez dokładne i pełne czytanie niniejszego podręcznika użytkownika.

Niedozwolone manipulowanie lub wymiana części łożka.

Stosowanie akcesoriów lub części zamiennych innych niż zalecane przez dostawcy, wskazują na niewłaściwe i niebezpieczne użycie produktu.

Surowo zabrania się usuwania jakichkolwiek urządzeń zabezpieczających i zabezpieczeń (etykiety) na planie; okresowo sprawdzaj przypadkowe położenie na mechanizm koców lub coś innego. Przed rozpoczęciem jakiejkolwiek konserwacji należy dokonać naprawy pracy lub czyszczenia, operator musi przeczytać i zrozumieć wszystkie informacje techniczne informacje zawarte w tym przewodniku. Wszelkie prace konserwacyjne i naprawy będą wykonywane wyłącznie przez wykwalifikowany personel.

OSTRZEŻENIE !!!

Nigdy nie umieszczaj produktu w pobliżu źródeł ciepła. Ustaw i zabezpiecz łóżko system należy utrzymywać z dala od obiektów, które mogą utrudniać jego ruch. Należy bezwzględnie przestrzegać wskazówek i zasad zawartych w niniejszej instrukcji czasy.

Zasugeruj użycie poniższych materiałów do drewnianych szafek i ramy łóżka

Właściwości techniczne

Gabinet
Numer Material	Wymiar	ILOŚĆ	Ważny
1	1 calSklejka 1	1170*406*25mM	2	Wewnętrznywymiarygabinet:2036*388*1060mM
2	calSklejka 1	2036*388*25mM	1
3	calSklejka	2036*406*25mM	1
4	3/4 calaSklejka	2036*550*18mM	1
5	3/4 calaSklejka	2036*250*18mM	1

Łóżkorama
Numer Material		Wymiar	ILOŚĆ	Ważny
6	3/4 caladrewno	40*20*945mm	12	Waga ramy łóżka:40,5 kg (89 funtów)WymiaryRama łóżka :2016*1035*132mm
7	3/4 caladrewno	40*20*1902 mm2
8	1 calSklejka	1035*120*25mm2
9	1 calSklejka	1902*50*25mm 1
10	1-1/2 drewna	32*32*100mm	1
11	1/2 calaSklejka	2016*1035*12mm	1
12	1 calSklejka	1902*120*25mm 1
13	3/8 calaSklejka	980*1898*9mm 1
Łóżkorama
Numer Material		Wymiar	ILOŚĆ	Ważny
14	materac	990*1900*(152-254mm(39*75*(6-10) cali)	1	Wagamateraca:20 kg (44 funty)
CAŁKOWITA MASA RAMY ŁÓŻKA I MATERACAMUSZĄ BYĆ:				61-64 kg(134-141 funtów)

Wskazówki dotyczące

bezpieczeństwa i konserwacji • Sprawdź, czy masz wszystkie wymienione poniżej elementy i narzędzia strony.

- Wyjmij wszystkie okucia z plastikowych torebek i podziel je na grupy. • Trzymaj dzieci i zwierzęta

z dala od miejsca pracy, ponieważ mogą to być małe części

udławić się w przypadku

połknięcia. • Przed rozpoczęciem upewnij się, że masz wystarczająco dużo miejsca na ułożenie części.

- Podczas montażu nie stawaj ani nie obciążaj produktu, gdyż może to spowodować jego uszkodzenie powoduje szkody.

Zmontuj element jak najbliżej jego ostatecznej pozycji (w tym samym pomieszczeniu).

możliwy. •

Montaż na miękkiej, poziomej powierzchni, aby uniknąć uszkodzenia urządzenia lub podłogi. • Montaż części będzie łatwiejszy w przypadku 2 osób.

- Aby zmniejszyć prawdopodobieństwo uszkodzenia produktu, prosimy upewnij się, że wiertarka jest ustawiona na niski moment obrotowy.

Zainstaluj wymagane narzędzia

			Otwarte 13 mmKlucz końcowy
		Wiertło do drewna Wiertło do drewnaOn ma 6mmŚruby Napędź Bityca 11 mm
Narzędzie do regulacji poziomej

Lista części zestawu

Uwaga: Poniższe ilości odpowiadają ilościom niezbędnym do ukończenia montażu.

W niektórych przypadkach może zostać dostarczonych więcej okuć niż jest to wymagane.

A:Wspornik boczny x 2 szt.	B:Wspornik łączący x 2szt	C: Noga x 2 szt
D:YFGS100180A x 2 szt	E: Pasek do materaca x 2 szt.	F: Łożysko x 4 szt
G: Korek x 2 szt	H:Nakrętka metalowa M8x 4szt	ŚrubaJa: M5x20mm x72szt
J:Śruba M4x20mm x8szt	Szablon do wiercenia: 710*294mm	Szablon do wiercenia: 306*82mm

Przewodnik po budowie

Krok 1: Wykonaj szafkę

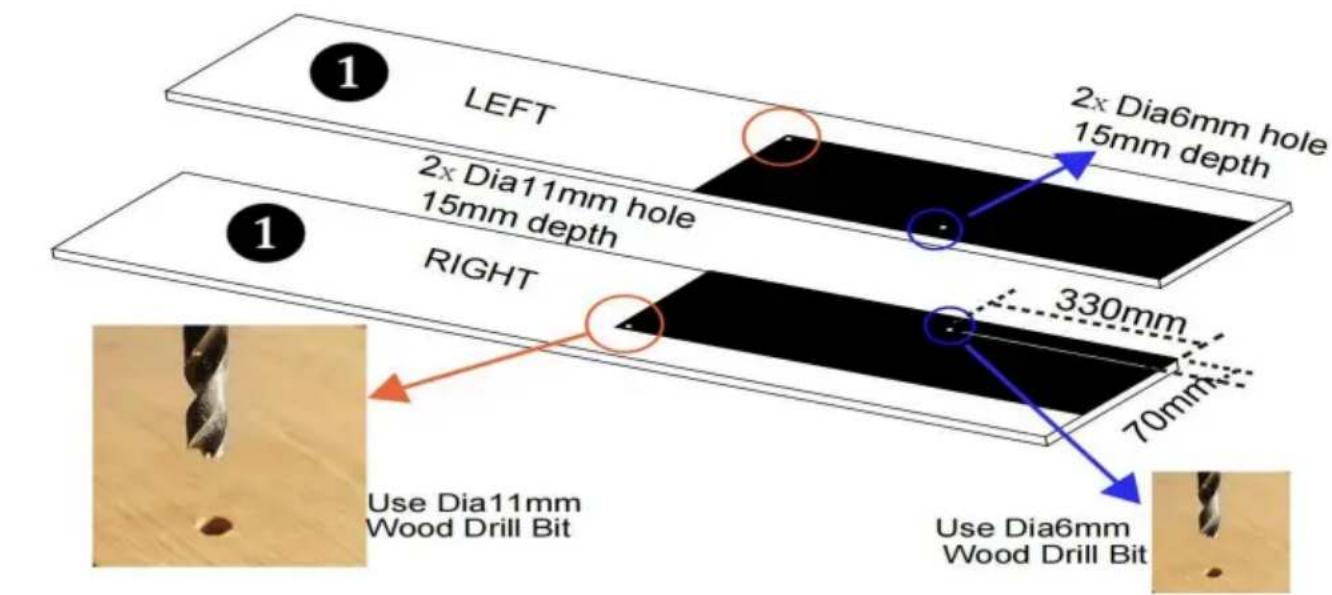

Umieść szablon do wierceń o wymiarach 710*294 mm na panelu bocznym i upewnij się, że krawędzie szablonu zrównają się z panelem bocznym, jak pokazano na rysunku.

Zaznacz okrągły otwór szablonu na panelu bocznym, następnie usuń szablon i wywierć otwór o średnicy 11 mm i otwór o średnicy 6 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

Wykonaj szafkę za pomocą śrub i wodoodpornego kleju do drewna, upewnij się, że wymiary wewnętrzne są takie jak na zdjęciu, upewnij się, że szafka jest stabilna i bezpieczna.

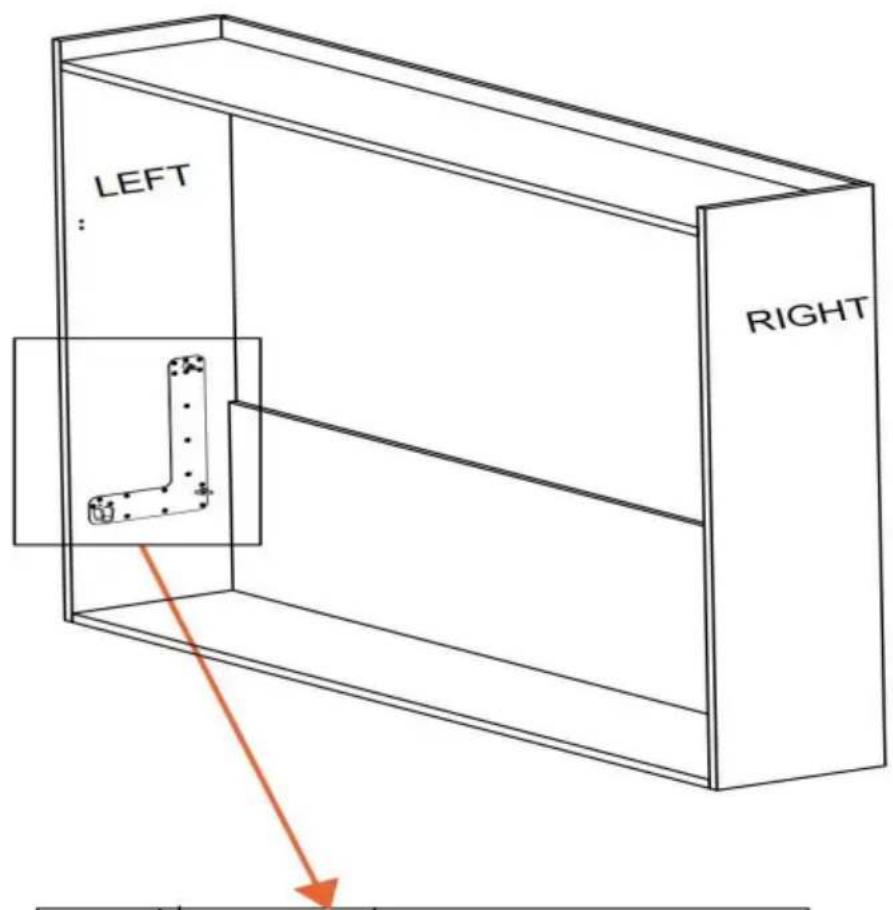

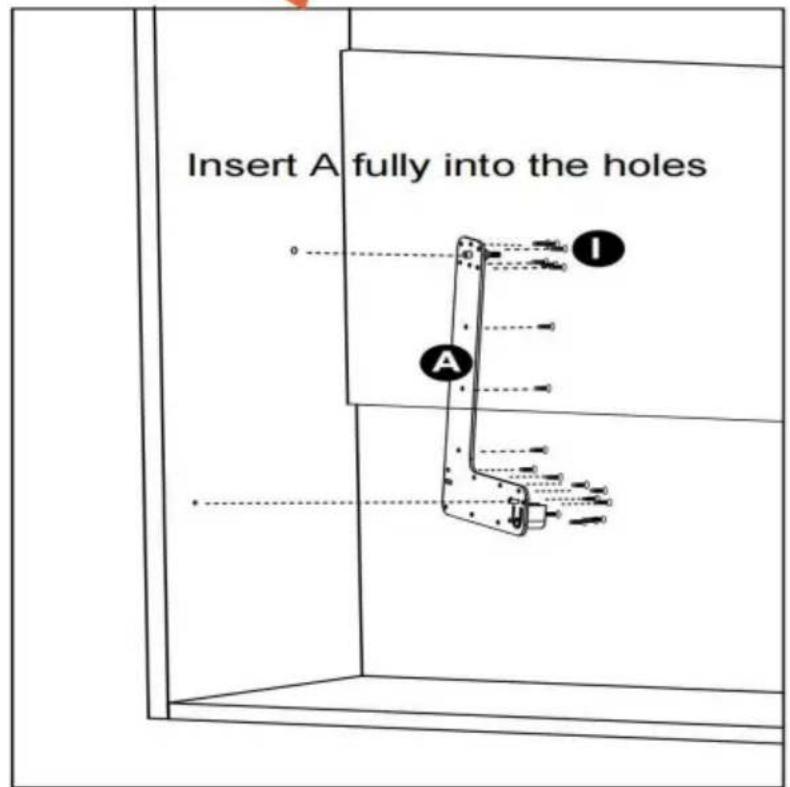

Włóż kołek wspornika bocznego A całkowicie w otwór o średnicy 11 mm i otwór o średnicy 6 mm, przymocuj A do szafki za pomocą śrub I.

Powtórz powyższą instalację po drugiej stronie.

LEFT RIGHT

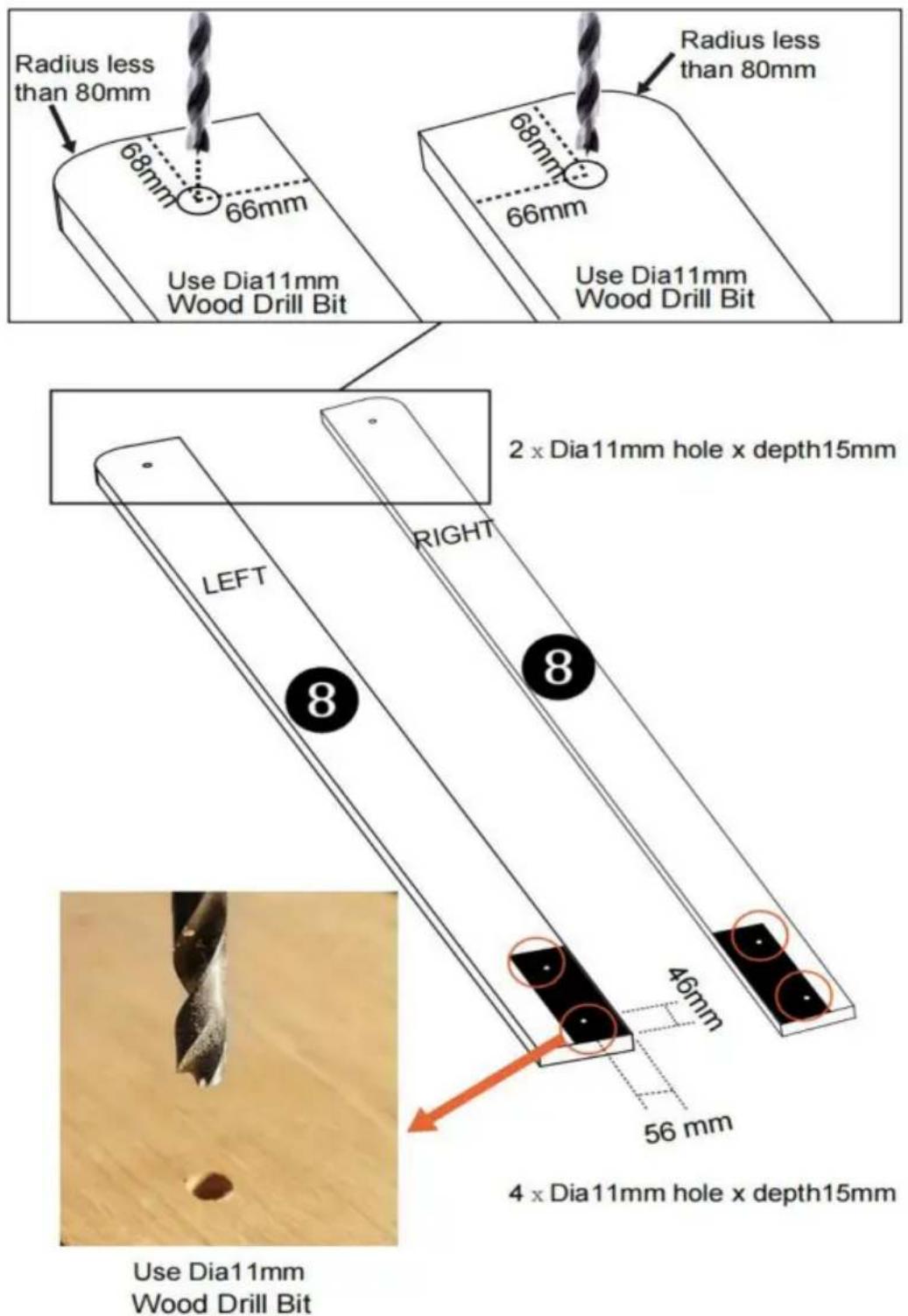

Umieść szablon do wiercenia 306*82mm na panelu 8 i zabezpiecz krawędź szablonu są zlicowane z panelem, jak pokazano na rysunku.

Zaznacz okrągły otwór szablonu na panelu 8, a następnie usuń

szablon i wywierć otwór o średnicy 11 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

Zaznacz otwory do wiercenia zgodnie z wymiarami jak na rysunku

drugiej stronie panelu, następnie wywierć otwór o średnicy 11 mm, głębokość otworu wynosi 15 mm

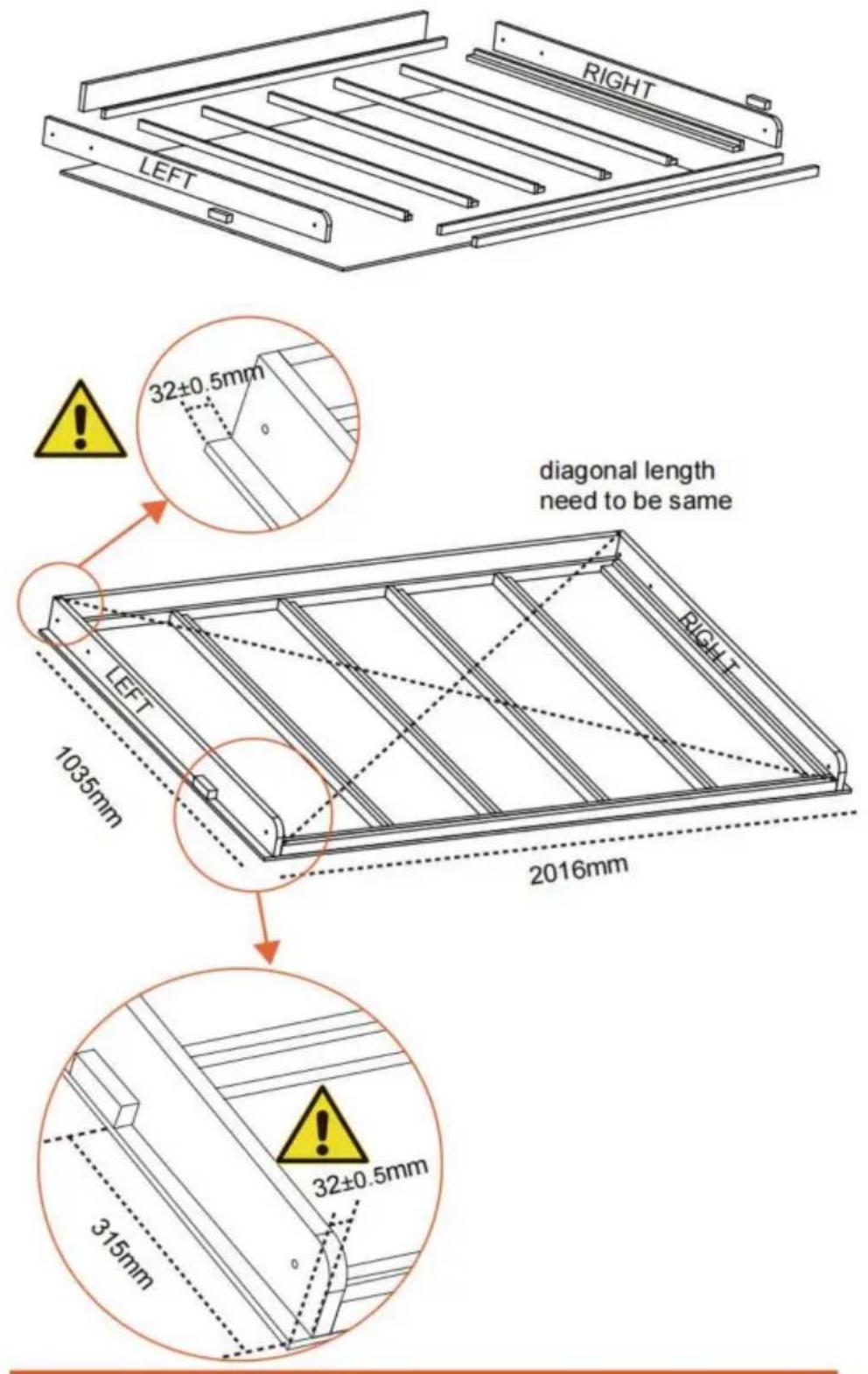

Wykonaj ramę łóżka za pomocą śrub i wodoodpornego kleju do drewna jak na zdjęciu.

Zapewnić wymiar od panelu fartucha do krawędzi panelu drzwi

mają 32 mm jak na zdjęciu.

Zachowaj długość przekątnej, ponieważ obraz jest taki sam.

Upewnij się, że szafka jest stabilna i bezpieczna.

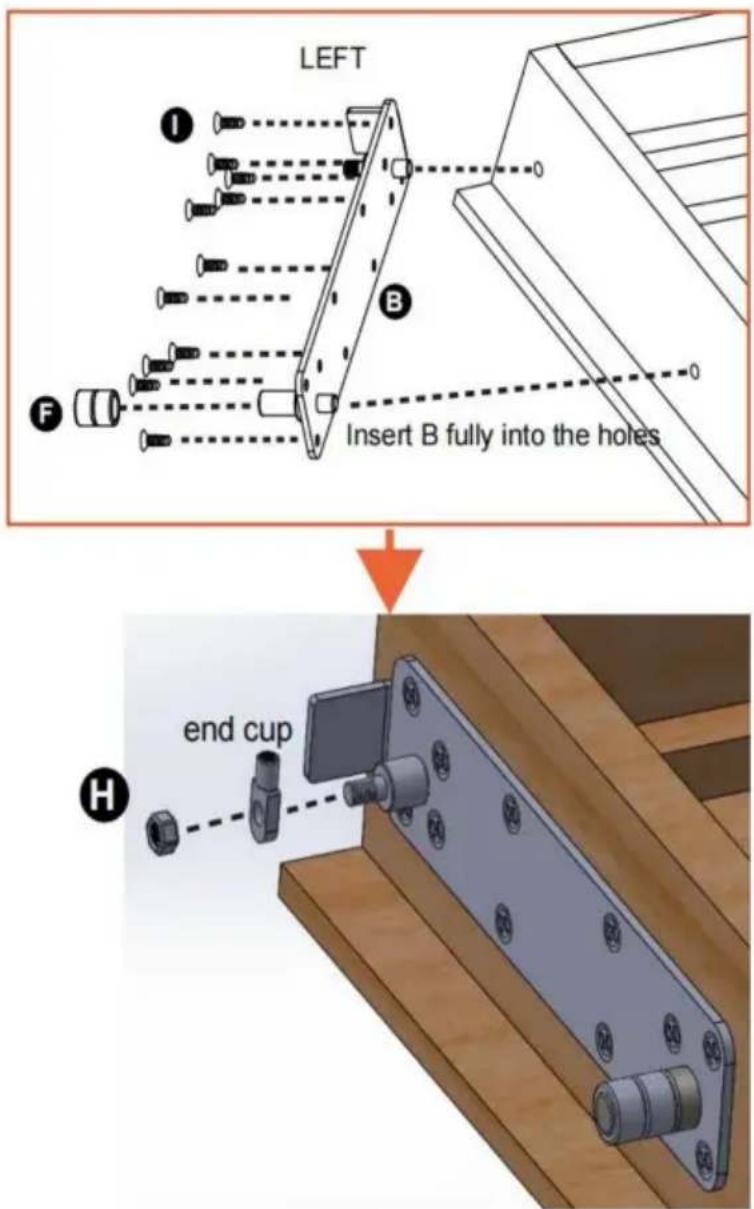

Włóż całkowicie sworzeń wspornika łączącego B do otworów o średnicy 11 mm, a następnie przymocuj B do ramy łóżka za pomocą śrub I.

Włóż 2 sztuki łożyska F do wspornika łączącego B, jak pokazano na zdjęciu.

Wykręć zaślepkę sprężyny gazowej, jak pokazano na rysunku, następnie zamontuj ją w wsporniku łączącym B i przymocuj nakrętką H, jak pokazano na rysunku.

Włóż sworzeń nogi C całkowicie w otwory o średnicy 11 mm, a następnie przymocuj C do ramy łóżka za pomocą śrub I. Zachowaj odległość od środka do podłoża wynoszącą 310 mm, jak pokazano na rysunku.

Powtórz powyższą instalację po drugiej stronie.

end cup

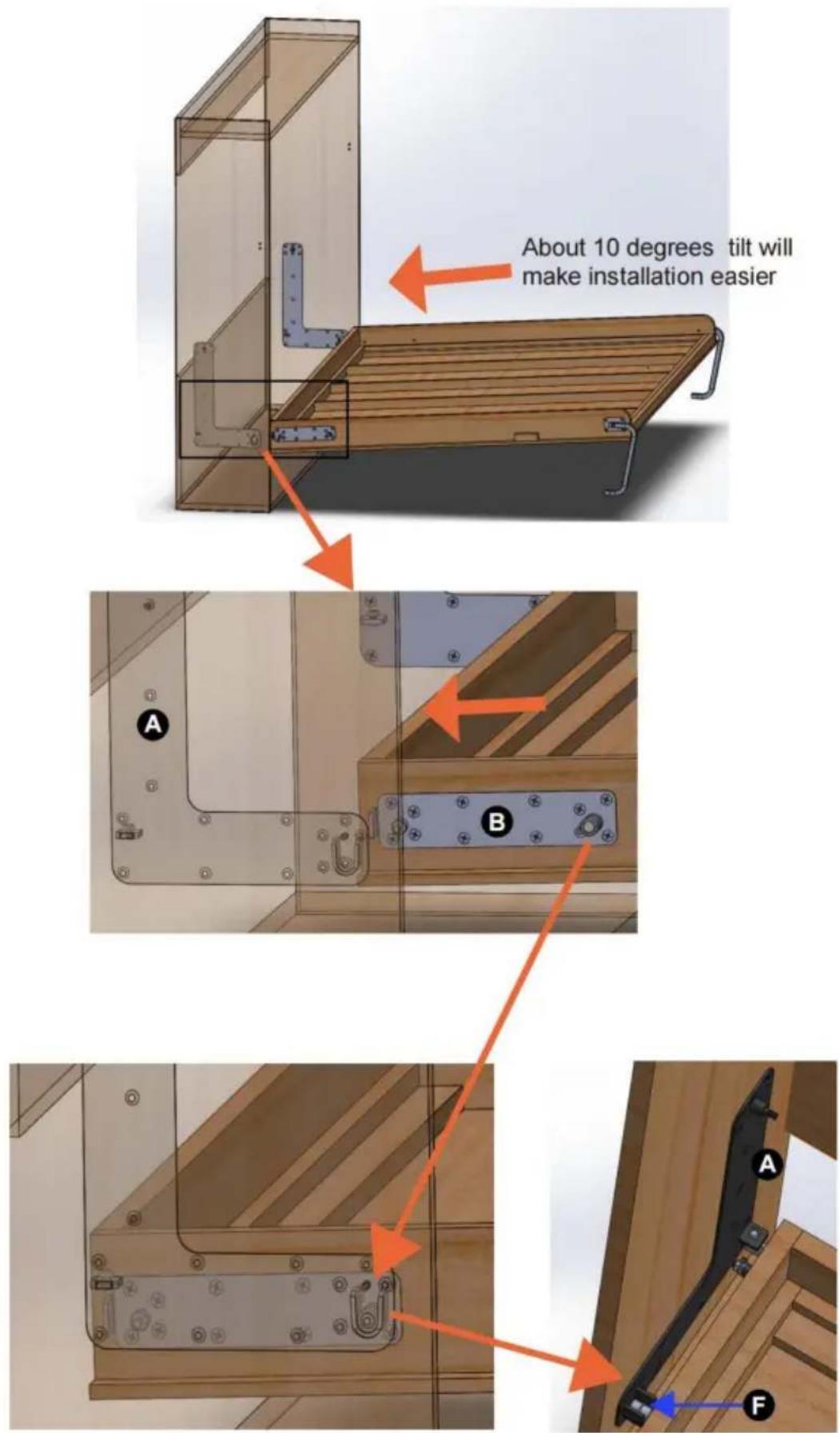

Włóż ramę łożka pod niewielkim kątem do szafki, jak pokazano na zdjęciu. Umieść wspornik łączący B z łożyskiem F na wsporniku bocznym A, jak pokazano na rysunku. Zamontuj uchwyt do ramy łożka.

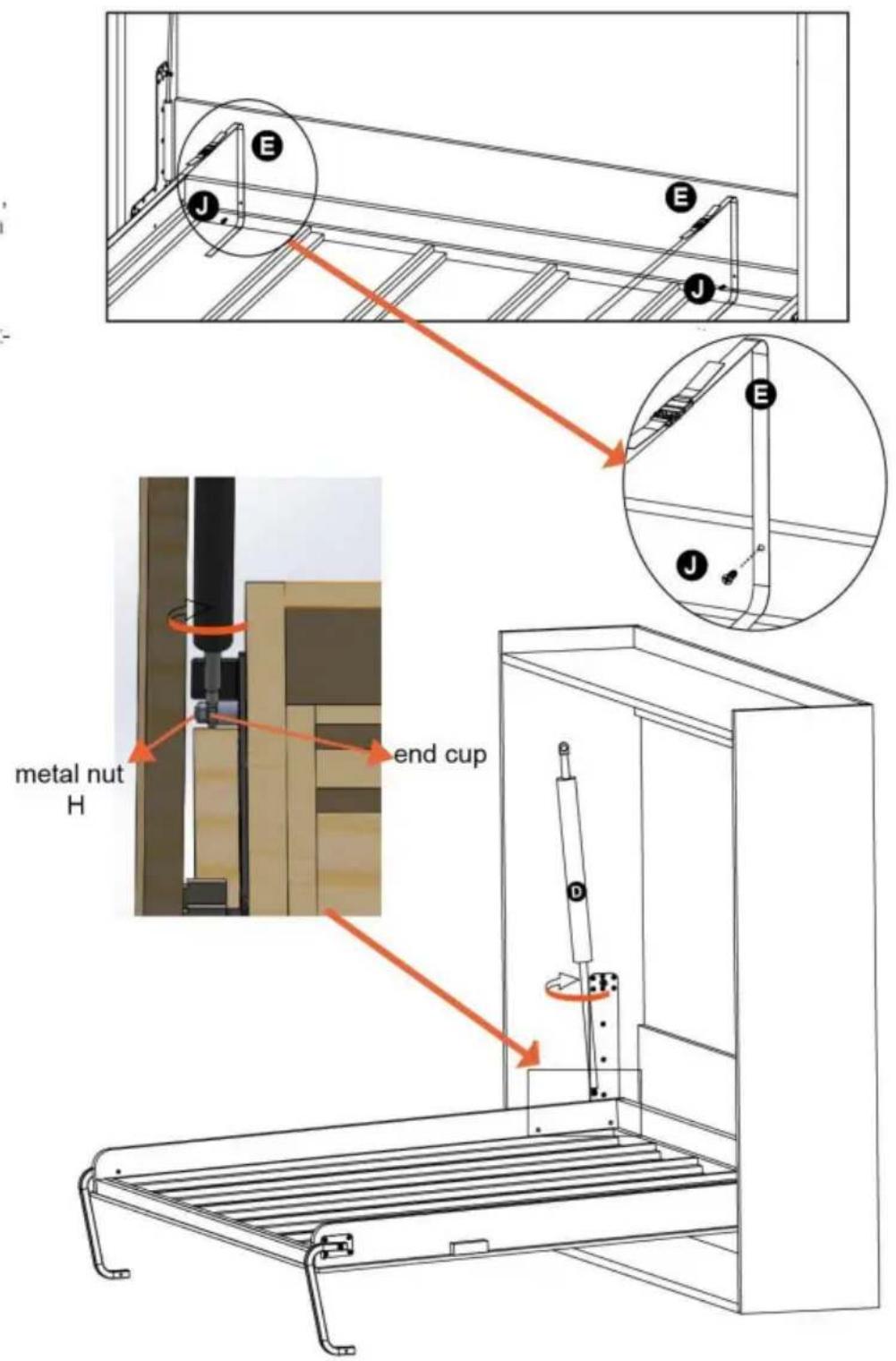

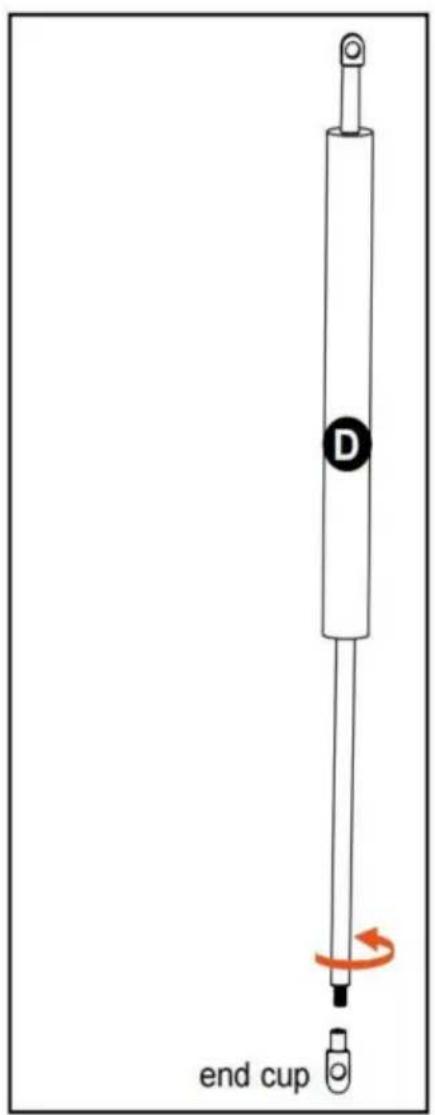

Najpierw przymocuj dwa paski materaca E do ramy łożka za pomocą śruby J; następnie wkręć sprężynę gazową D w zaślepkę, jak pokazano na rysunku, dokręć sprężynę gazową za pomocą

zaślepki; powtórz powyższy montaż z drugiej strony strona.

metal nut H end cup

Krok 8:

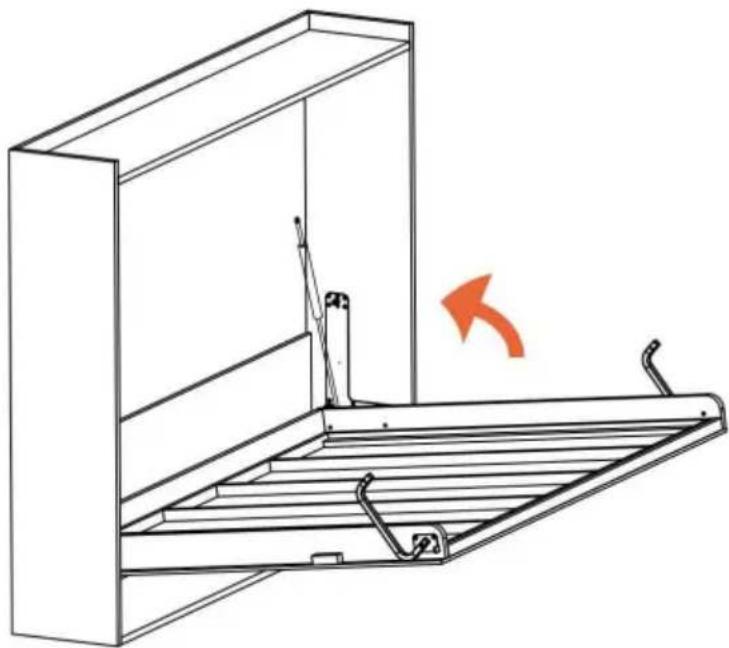

Zamknij ramę łóżka w szafce, jak pokazano na zdjęciu.

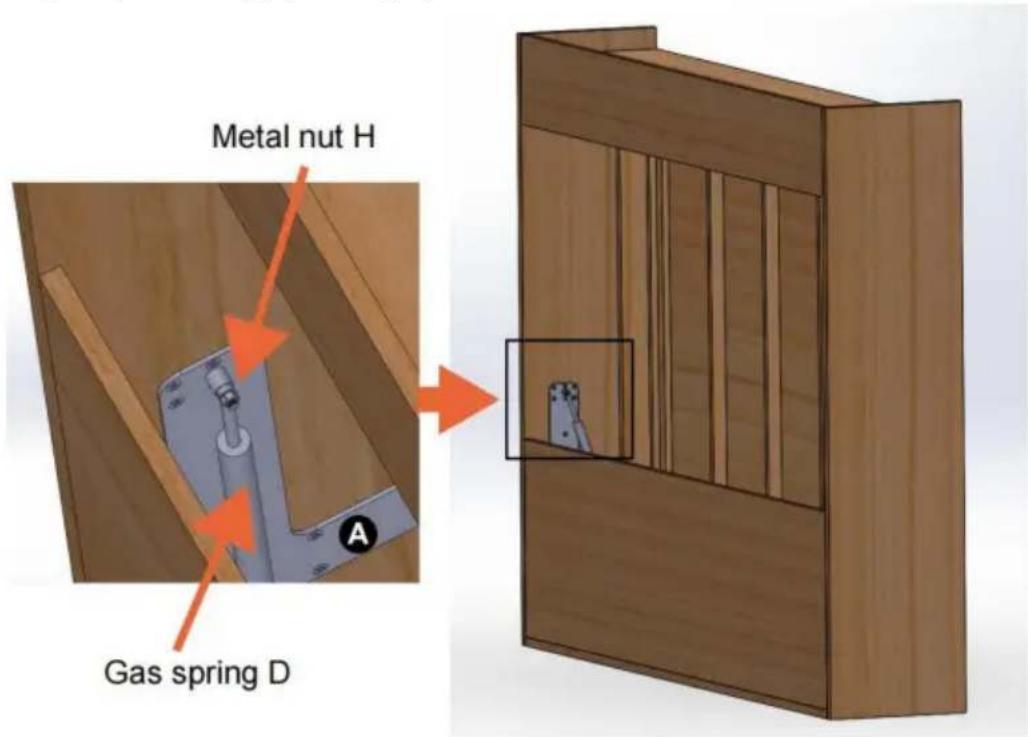

Zamontuj sprężynę gazową D do wspornika A z tyłu szafy i przymocuj ją metalową nakrętką H.

Powtórz powyższą instalację po drugiej stronie.

Metal nut H Gas spring D

Krok 10:

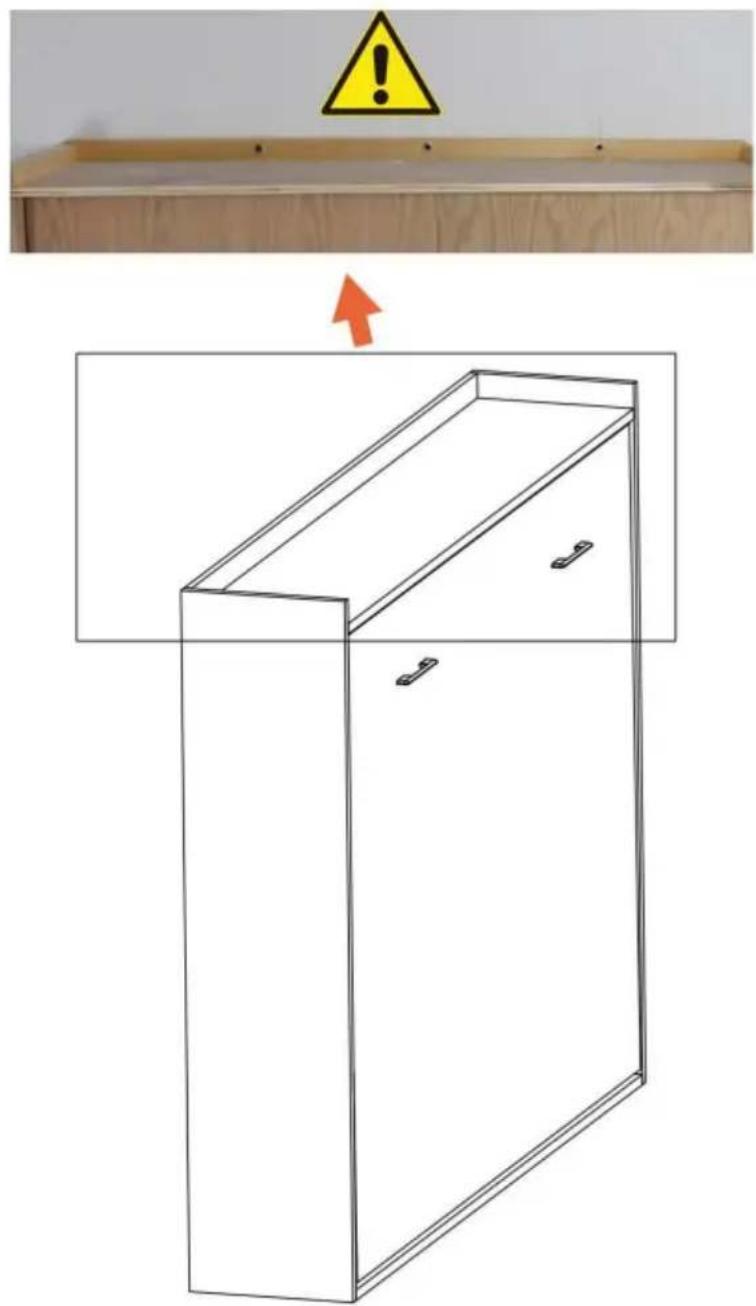

Przymocuj szafkę do litej ściany. Przed otwarciem szafkę należy przymocować do ściany.

Otwórz łóżko, załóż panel 13 na ramę łóżka.

Położ materac na ramie łożka i przymocuj za pomocą pasów E.

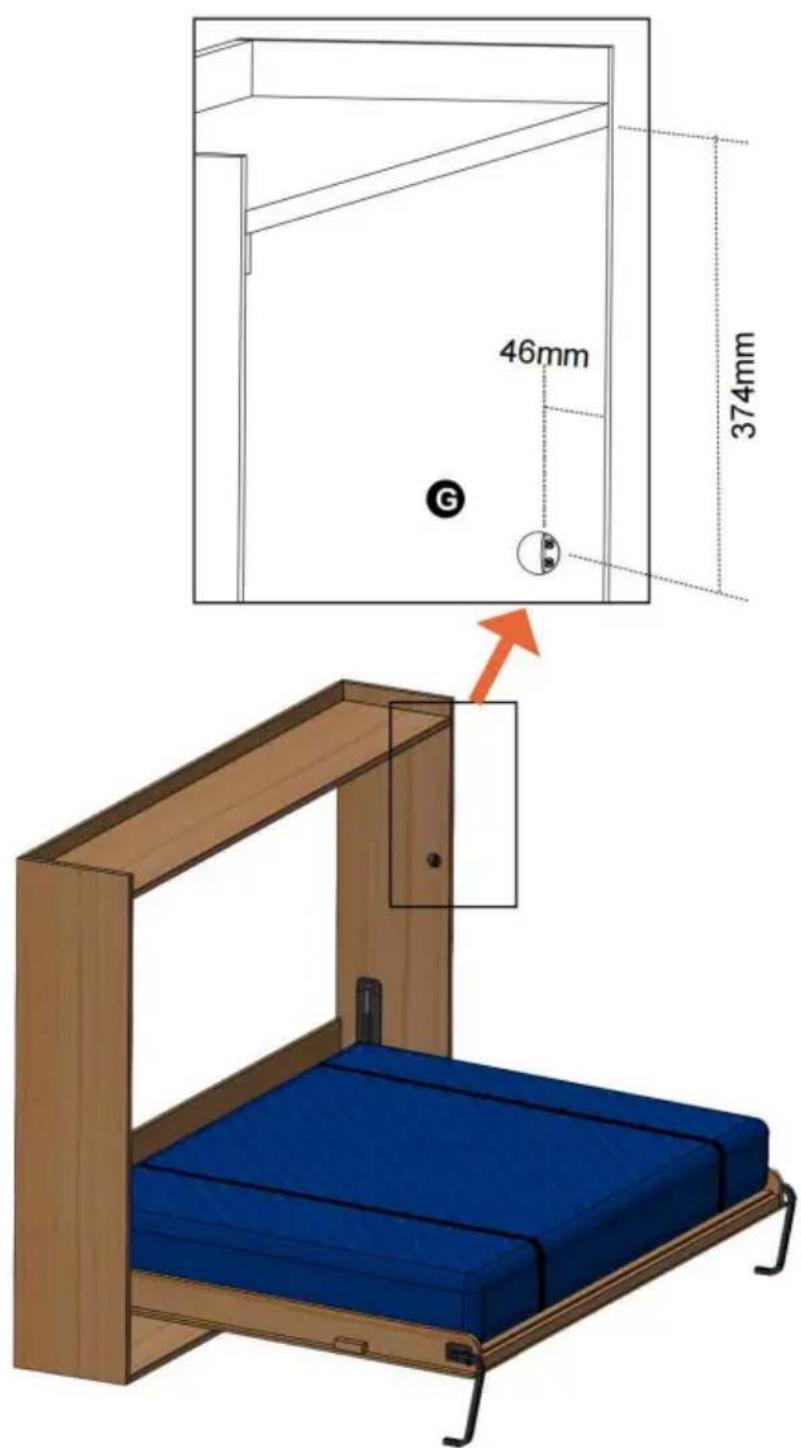

Zamontuj ogranicznik G do szafki za pomocą śrub J.

Powtórz powyższą instalację po drugiej stronie.
