Type de produit	Chargeur électrique pour clôture
Marque	Vevor
Modèle	TT-P12
Alimentation	Adaptateur secteur DC 12V 2A
Puissance consommée	≤ 3 W
Énergie de sortie	1,0 J
Tension de sortie	10 kV
Largeur d'impulsion	≤ 1 ms
Intervalle de décharge	1,0 s
Portée maximale	1 à 3 km (ligne unique)
Indice de protection	IP65
Température de fonctionnement	-20 °C à +50 °C
Humidité relative	< 95 %
Dimensions	135 x 200 x 55 mm
Type de sortie	Impulsion canal unique
Accessoires inclus	Câble d'alimentation, panneau d'avertissement, câble de sortie
Installation	Intérieur ou boîtier étanche extérieur
Mise à la terre	Obligatoire via borne noire
Sécurité	Haute tension 5 000 à 10 000 V - ne pas toucher en fonctionnement
Entretien et nettoyage	Vérifier les connexions et éliminer les mauvaises herbes autour des conducteurs
Pièces détachées et réparabilité	Ne pas démonter - aucune pièce détachée disponible

FOIRE AUX QUESTIONS - TT-P12 Vevor

Comment vérifier le bon fonctionnement du chargeur ?

Allumez l'appareil : le voyant d'alimentation doit rester allumé et le voyant d'état doit clignoter. Écoutez un bruit de décharge (tic-tac) régulier. Approchez un fil isolé de la borne rouge à 0,25 cm de la borne noire : des étincelles doivent apparaître.

Que faire si la clôture ne délivre pas de choc ?

Vérifiez d'abord le fonctionnement du chargeur (voir question 1). Assurez-vous que les connexions des bornes rouge et noire sont serrées. Éliminez tout contact du fil rouge avec des mauvaises herbes, des arbres ou le sol. Vérifiez que le fil de terre n'est pas en contact avec le fil rouge. Si le sol est sec, enfoncez le piquet de terre à plus de 1,5 m ou installez un fil de terre supplémentaire sur la clôture.

Quelle est la tension de sortie du chargeur ?

La tension de sortie est de 10 kV (impulsions). La tension interne peut atteindre 5 000 à 10 000 V. Ne jamais toucher les bornes pendant le fonctionnement.

Quelle distance peut couvrir le chargeur ?

Avec une ligne unique, la portée est de 1 à 3 km. La distance peut varier selon la qualité du sol et les conditions météorologiques.

Comment installer le chargeur à l'extérieur ?

Installez le chargeur dans un boîtier étanche (IP65). Fixez-le solidement. Connectez la borne rouge au fil de clôture et la borne noire à un piquet de terre enfoncé d'au moins 1,2 m dans un sol humide.

Quels types d'alimentation sont compatibles ?

Le chargeur peut être alimenté par adaptateur secteur DC 12V 2A, batterie au plomb 12V, ou panneau solaire avec régulateur. Utilisez une seule source à la fois.

Comment nettoyer et entretenir le chargeur ?

Débranchez l'appareil. Nettoyez le boîtier avec un chiffon sec. Vérifiez régulièrement les connexions et éliminez les herbes ou branches en contact avec les fils de clôture pour éviter les pertes de tension.

Que faire en cas d'orage ?

N'installez jamais la clôture électrique pendant un orage. Si l'orage approche, débranchez le chargeur et déconnectez-le de la clôture pour éviter les dommages liés à la foudre.

Le chargeur est-il étanche ?

Oui, l'indice de protection est IP65, ce qui le protège contre les projections d'eau. Toutefois, pour une installation extérieure permanente, utilisez un boîtier étanche supplémentaire.

Comment connecter la borne de terre ?

Connectez la borne noire à un piquet de terre métallique enfoncé d'au moins 1,2 m dans un sol humide. Si le sol est très sec, ajoutez un deuxième piquet ou reliez la borne à un fil de terre courant le long de la clôture.

MODE D'EMPLOI TT-P12 Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu.

Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

AVERTISSEMENT : Veuillez lire ce manuel avant l'installation et l'utilisation, familiarisez-vous avec la méthode d'utilisation correcte de ce produit et normalisez le fonctionnement, sinon toutes les conséquences seront à la charge de l'utilisateur.

Précautions d'installation : La tension générée par le produit est une tension pulsée.

1. Ce produit présente une haute tension interne pendant le fonctionnement.

Pour éviter tout risque d'électrocution, veuillez ne pas le démonter sans autorisation.

1. Une haute tension de 5 000 V à 10 000 V est présente à la sortie et à l'avant du produit. Ne pas toucher le produit pendant son fonctionnement. Veuillez installer l'hôte après avoir correctement installé le fil sous-allié de la tige de clôture avant et le circuit approprié. Ne pas installer l'hôte sous tension.

1. N'installez pas de clôture électrique pendant la foudre ;

N'installez pas l'hôte d'impulsions directement à l'extérieur ou dans un endroit humide.

1. En cas d'anomalie du produit, l'alimentation électrique doit être coupée en premier lieu et le personnel d'installation ou de maintenance doit être prévenu à temps. Ne démontez ni ne réparez vous-même le produit, sous peine de dommages.

conséquences ;

1. L'utilisateur ne doit pas ouvrir l'hôte pour la maintenance,

notre société ne fournira pas de garantie ; 7. Les utilisateurs

de ce produit doivent avoir des connaissances en électricité

sécurité et sauvetage en cas de choc

électrique ; 8. Veuillez lire ce manuel avant l'installation et l'utilisation,

familiarisez-vous avec la méthode d'utilisation correcte de ce produit

et normalisez le fonctionnement, sinon toutes les conséquences seront à

la charge de l'utilisateur.

Chargeur de clôture

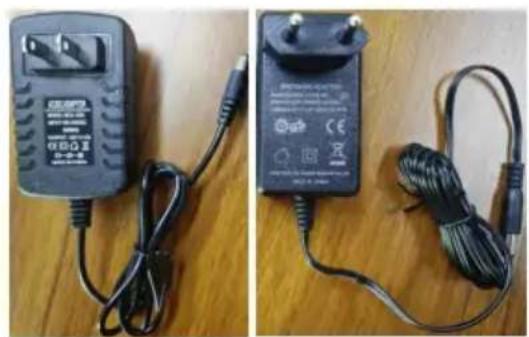

Câble d'alimentation CC

Spécifications américaines ou européennes

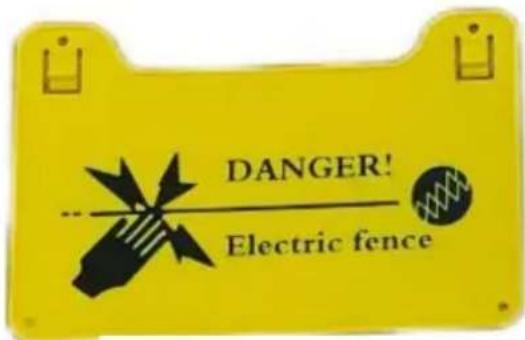

Panneau d'avertissement

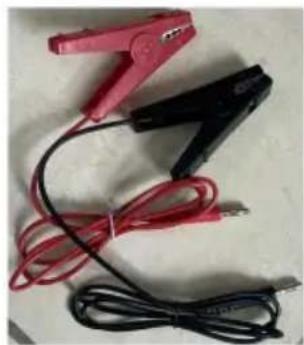

Câble de sortie d'alimentation

Modèle	TT-P12
Alimentation de l'équipement	Adaptateur secteur : DC12V 2A
Puissance de l'équipement	≤ 3 W
Production d'énergie	1,0 J
Tension de sortie	10 kV
amplitude d'impulsion	10 kV
largeur d'impulsion	≤1 ms
Intervalle dedécharge	1,0 s
Longueur accessible par une seule ligne de 1 à 3 km
Degré de protection	IP65
Température relative	-20 ~ +50
Humidité relative	Moins de 95%
Port de sortie d'impulsions hôte	Sortie d'impulsion à canal unique
Taille du produit	135 mm * 200 mm * 55 mm

INSTALLATION D'ÉQUIPEMENT

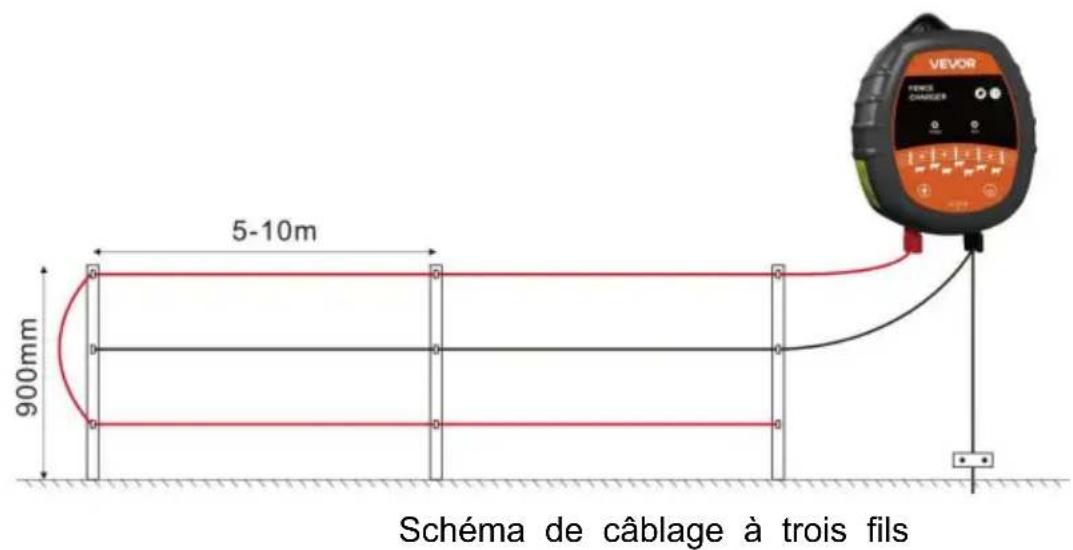

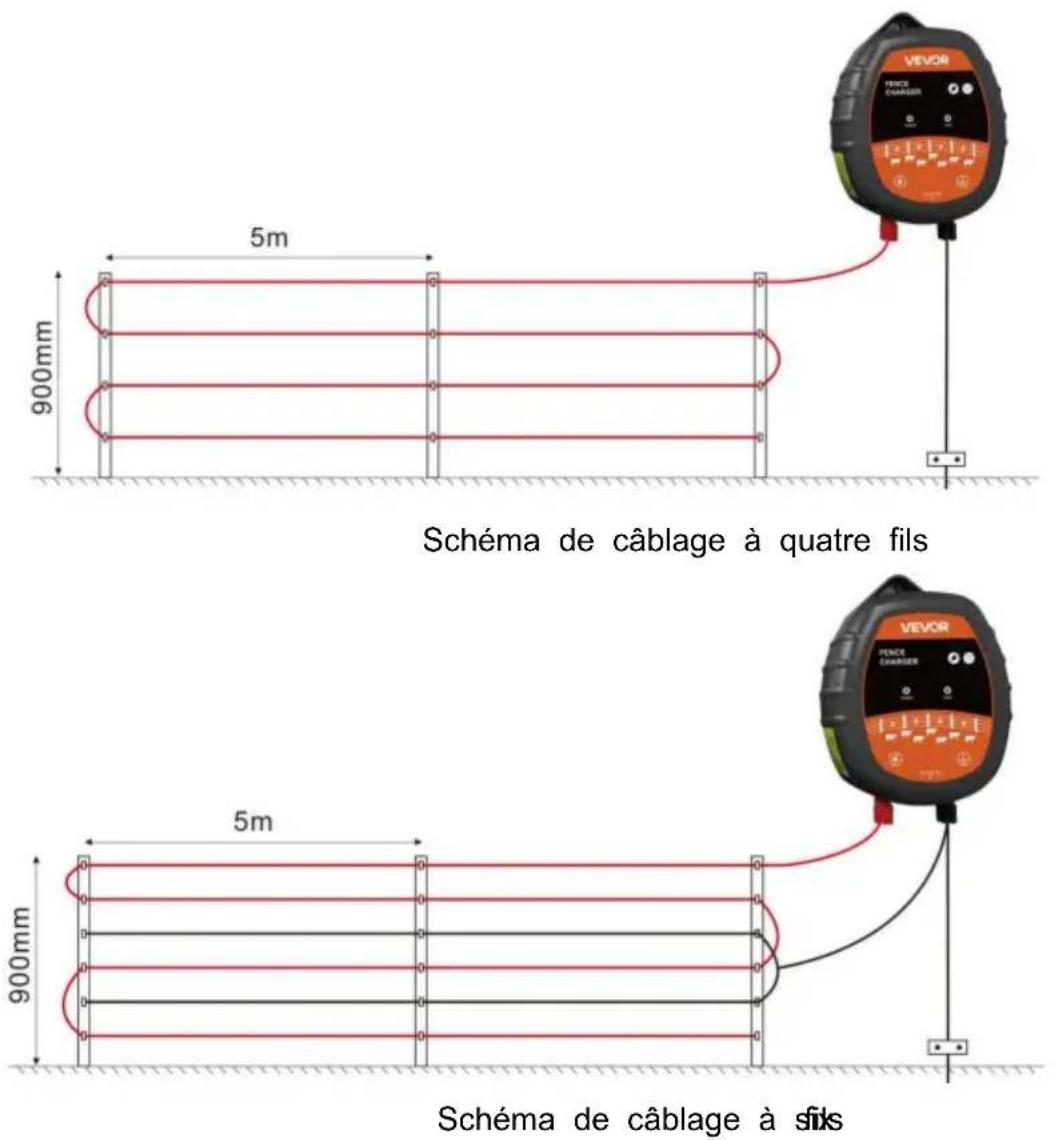

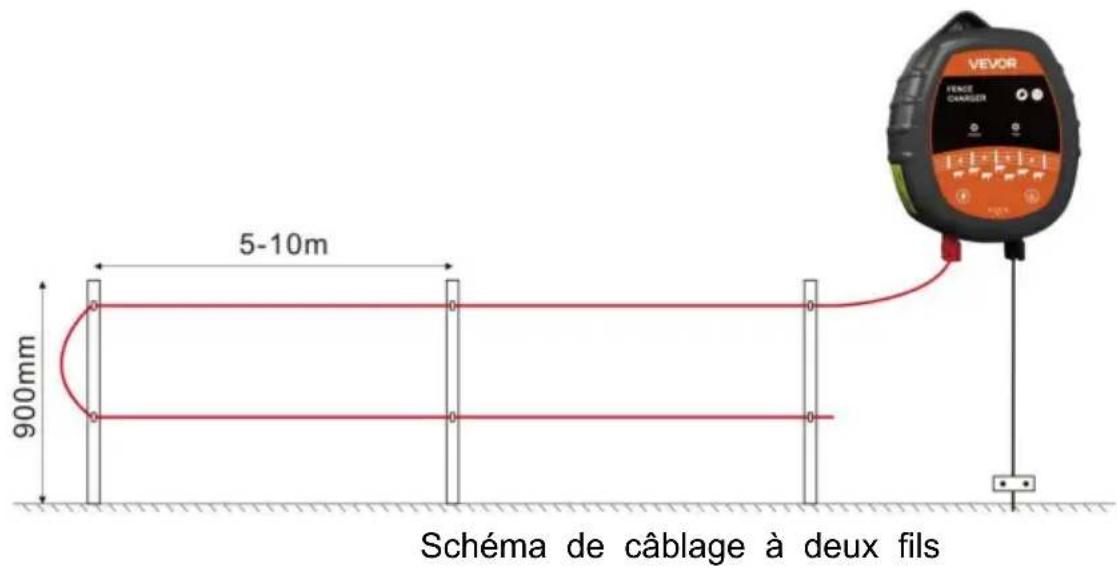

( ) Installation de câble conducteur métallique

La méthode de câblage du câble conducteur avant doit être raisonnablement installée selon le type, la taille et les matériaux conducteurs des animaux en captivité. Voici quelques schémas de câblage. Utilisez les mêmes méthodes de câblage et des méthodes similaires selon les besoins.

( ) Installation d'équipement

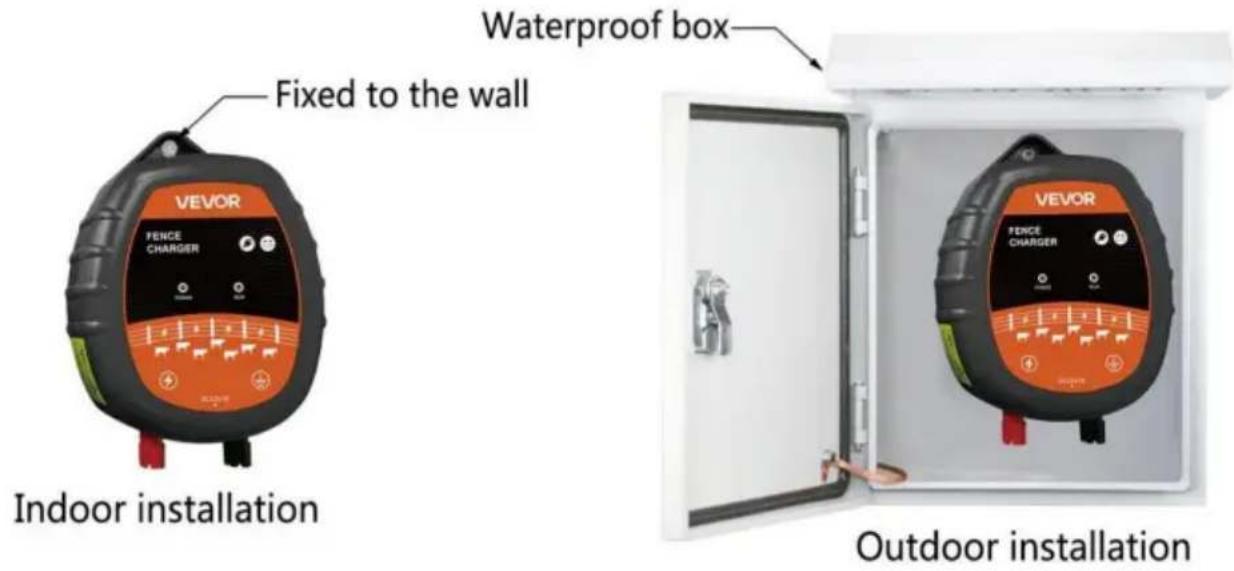

1. Fixez l'hôte de la clôture électrique à impulsions à l'intérieur, et s'il est installé à l'extérieur, il doit être installé dans un boîtier étanche.

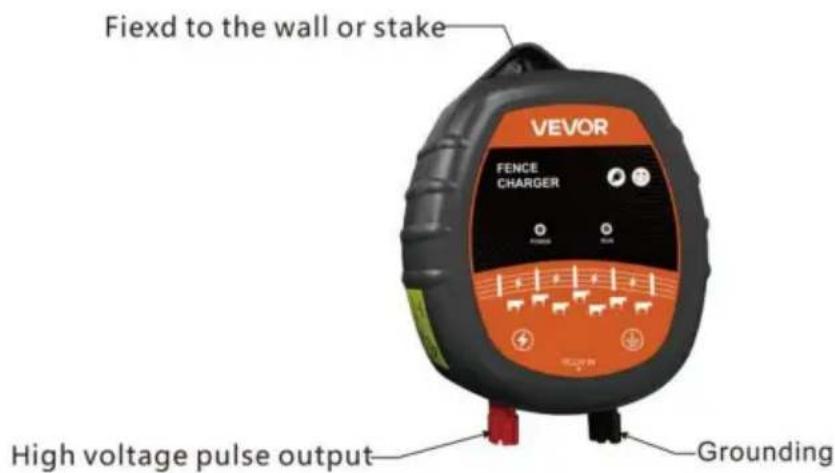

1. La clôture électrique à impulsions est équipée d'une borne rouge et d'une borne noire. La borne rouge correspond à la sortie d'impulsions haute tension et la borne noire à la mise à la terre.

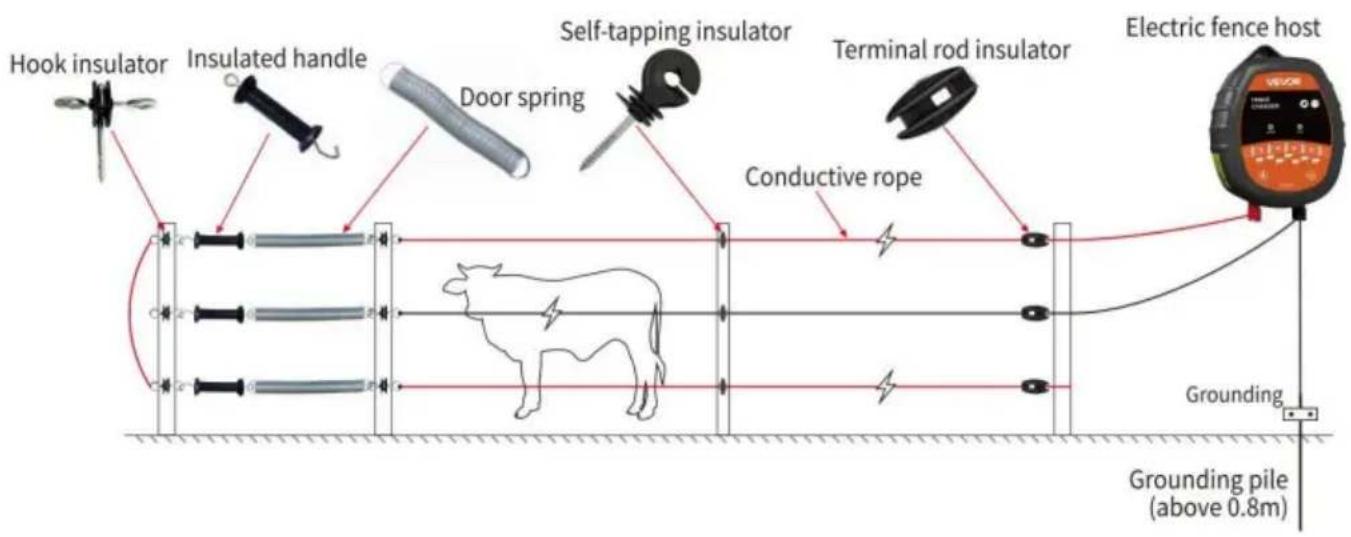

1. Installez l'isolateur, le ressort, la poignée isolante et les autres accessoires sur le poteau en bois avant.

L'isolateur de tige terminale est

principalement utilisé pour fixer au coin ou au poteau en bois terminal, fixer et serrer la corde d'alimentation et assurer l'isolation avec le poteau en bois.

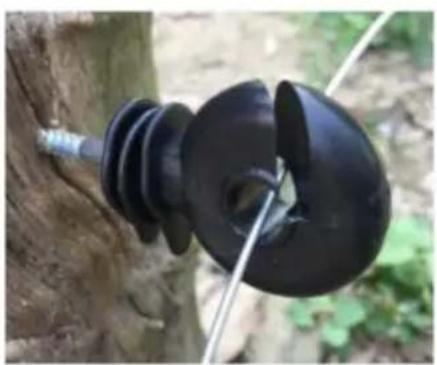

L'isolateur autotaraudeur est

principalement installé sur le poteau vertical avec un matériau souple tel qu'un poteau en bois ou un poteau en plastique, qui joue le rôle de support de corde conductrice et d'isolation.

Elle est composée d'un isolateur à crochet

bidirectionnel, d'une poignée isolante et d'un ressort. Une fois la porte de clôture installée, elle est reliée aux montants latéraux, amovibles à tout moment pour faciliter l'accès des personnes et des animaux et garantir l'intégrité du périmètre une fois la porte fermée.

1. La clôture électrique à impulsions est équipée d'une borne rouge et d'une borne noire. La borne rouge correspond à la sortie d'impulsions haute tension, et la borne noire à la mise à la terre. Cette dernière peut également être connectée à un fil de la clôture après avoir été reliée à la borne de mise à la terre (ce mode de câblage peut provoquer des chocs plus violents chez les gros animaux lorsqu'ils rencontrent simultanément le fil de sortie d'impulsions rouge et le fil de terre noir. Remarque : le fil de terre noir ne doit pas être en contact avec le fil de sortie d'impulsions rouge de la clôture).

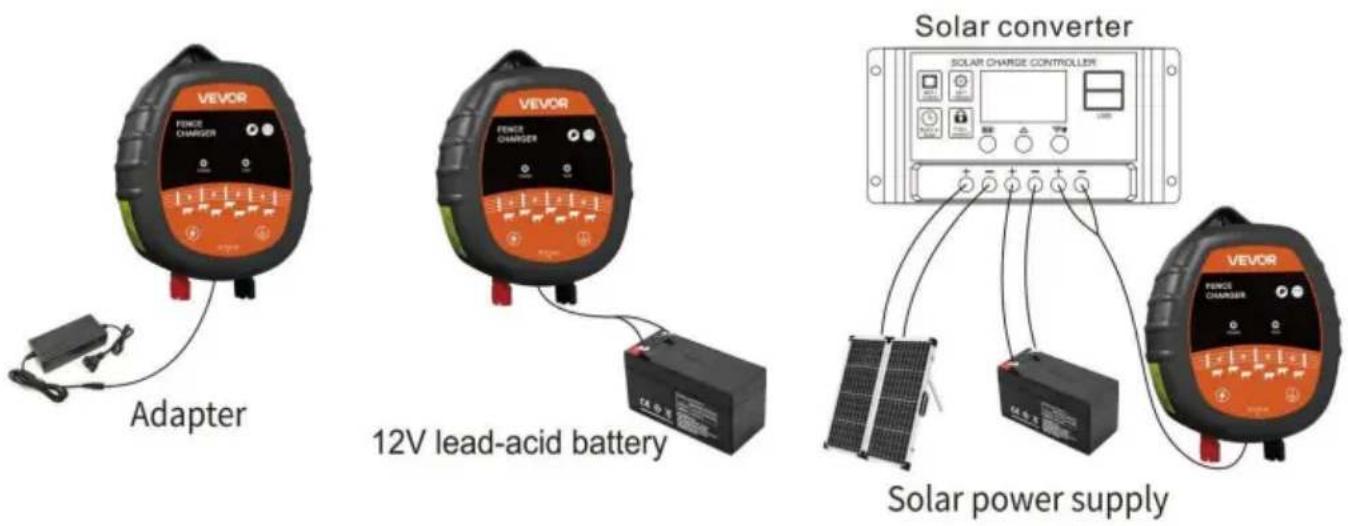

1. La clôture électrique à impulsions est alimentée par un adaptateur secteur, une batterie plomb ou l'énergie solaire (un sur trois).

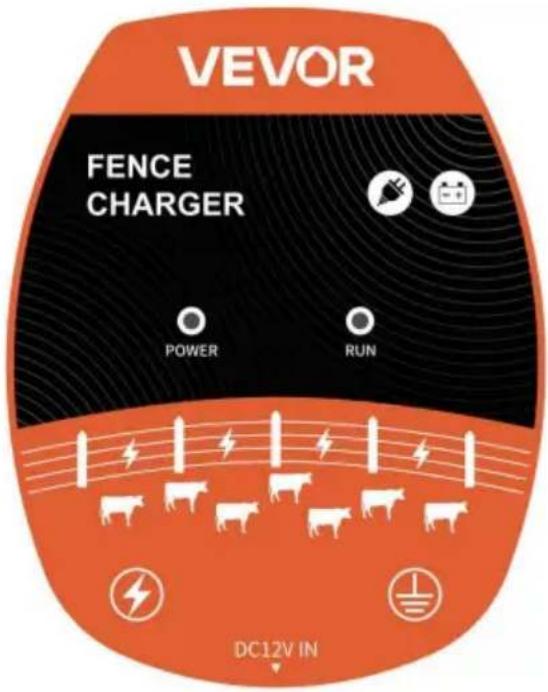

Voyant d'alimentation

Voyant d'état de fonctionnement

PRÉCAUTIONS D'INSTALLATION

1. Le conducteur métallique installé doit être isolé du poteau de support, qu'il s'agisse d'un poteau en bois ou d'un poteau de support en métal, des isolateurs spéciaux doivent être utilisés et installés.
2. Si le fil connecté à l'extrémité de sortie est connecté à d'autres métaux ou connecté à la terre dans un environnement pluvieux et humide, la tension de sortie de l'équipement sera abaissée, réduisant ainsi l'impact sur les animaux.
3. Il doit être correctement mis à la terre. S'il ne pleut pas pendant une longue période, dans la région du nord, la terre est très sèche, ou dans une zone désertique, la force de frappe d

La tension sera réduite et un environnement légèrement humide devrait être sélectionné dans la mesure du possible.

1. Ce produit est réservé à l'élevage et aux endroits spécifiques. Ne pas toucher l'équipement à haute tension pulsée.
2. Les mauvaises herbes et les branches autour des câbles conducteurs métalliques, comme de nombreux fils emmêlés, doivent être nettoyés à temps, sinon la tension sera réduite et l'équipement perdra sa fonctionnalité. Surtout lorsqu'il pleut, le conducteur sera entièrement mis à la terre et la tension chutera à un niveau inférieur.
3. Le fil de transition entre la borne de sortie d'impulsion et la borne de mise à la terre de la clôture électrique, vers le conducteur métallique avant et la pile de mise à la terre, ne peut pas utiliser une ligne électrique multiconducteur pour la transition. Deux lignes indépendantes des lignes électriques doivent être utilisées et l'espacement entre les deux lignes doit être supérieur à 16 pieds.
4. Dans le cas des conditions suivantes lors de l'installation, il est recommandé que l'hôte de la clôture électrique fasse passer un fil métallique sur la clôture lors de la mise à la terre de la borne de terre noire (comme indiqué dans la légende d'installation du fil métallique ci-dessus) : le sol environnant est sec, les grands animaux sont gardés en captivité et dans des endroits éloignés (plus de 0,6 mile).

FAQ

Q : Comment juger si l'équipement de test fonctionne normalement ?

A : 1. Si l'écran s'allume, le voyant d'alimentation reste allumé et le feu de circulation clignote, cela est considéré comme normal ; si le feu de circulation est allumé en permanence, cela indique un dysfonctionnement de l'appareil.

1. Une fois l'hôte allumé normalement, écoutez s'il y a un bruit normal de sortie de tension d'impulsion provenant de l'hôte (lorsque l'hôte fonctionne normalement, il émettra un bruit de décharge de tic-tac, et s'il n'y a pas de son, cela indique une défaillance de l'équipement). Connectez une extrémité d'un fil isolé à la

borne de sortie rouge et l'autre extrémité proche de la borne de terre noire (à 0,25 cm près) et vérifiez l'absence d'étincelles électriques. S'il y a un clic ou une étincelle, cela indique que l'équipement fonctionne correctement. S'il n'y a pas d'étincelle électrique, cela indique que l'équipement est défectueux.

Q : Quelle est la raison de la clôture électrique avec peu ou pas de choc électrique (les animaux ne réagissent pas lorsqu'on les touche) ?

A : 1. Vérifiez d'abord si l'appareil fonctionne normalement. (Reportez-vous à la question 1).

1. Vérifiez si la connexion entre le port de sortie rouge de l'hôte et le port de terre noir est desserrée.
2. Vérifiez si la ligne connectée au port de sortie rouge sur la clôture est en contact avec les mauvaises herbes, les arbres, les objets métalliques et le sol (si c'est le cas, veuillez ajuster la ligne sur la clôture à temps).
3. Vérifiez si le fil connecté au port de sortie rouge de la clôture est en contact avec le fil sur la borne de terre noire. (Le fil sur la borne de sortie rouge ne doit pas être en contact avec le fil sur la borne de terre noire).
4. Vérifiez si le point de mise à la terre de l'hôte est sec ou si le pieu de mise à la terre n'est pas assez profond (essayez d'éviter un environnement trop sec pour la mise à la terre, et le pieu de mise à la terre doit être enterré dans le sol à plus de 5 pieds).

Lorsque l'environnement d'installation de la clôture électrique est sec et que la mise à la terre est pauvre, vous pouvez vous référer aux instructions d'installation dans le manuel pour mener un fil de terre à la clôture.

CLAUSE DE NON-RESPONSABILITÉ

(1). La tension générée par le produit est une tension d'impulsion. Elle présente une tension interne pendant le fonctionnement. Pour éviter tout choc électrique, veuillez ne pas le démonter sans autorisation.

(2). Il y a une haute tension à l'extrémité de sortie et à l'extrémité avant du produit. Ne le touchez pas lorsque le produit fonctionne ; veuillez installer la clôture avant pôle, le fil en alliage et le circuit correct avant d'installer le chargeur solaire. Ne

installez pas le chargeur solaire sous tension.

(3). N'installez jamais de clôtures électriques pendant les orages. (4). Veuillez lire ce manuel avant l'installation et l'utilisation, familiarisez-vous avec l'utilisation correcte de ce produit et normalisez le fonctionnement, sinon toutes les conséquences seront supportées par l'utilisateur. (5). Le modèle d'emballage du fabricant peut changer sans préavis, et les photos du magasin seront mises à jour autant que possible pour garantir les derniers types de produits.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte séparée des déchets dans l'Union européenne. Ceci s'applique au produit et à tous ses accessoires marqués de ce symbole. Les produits ainsi marqués ne peuvent pas être jetés avec les ordures ménagères normales, mais doivent être apportés à un point de collecte pour le recyclage des appareils électriques et électroniques.

INFORMATIONS FCC

MISES EN GARDE : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à exploiter l'équipement.

Cet appareil est conforme à la partie 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications non expressément approuvés par la partie

responsable de la conformité pourraient annuler l'autorité de l'utilisateur à exploiter l'équipement.

REMARQUE : Cet équipement a été testé et jugé conforme aux limites d'un

appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre des radiofréquences.

énergie et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'aucune interférence ne se produira dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l'antenne de réception.

Augmenter la distance entre l'équipement et le récepteur. Connecter l'équipement à une prise sur un circuit différent de celui auquel l'équipement est connecté.

le récepteur est connecté.

Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
