TT-P12 - Elektrischer Zaunlader Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Weidezaungerät
Marke	Vevor
Modell	TT-P12
Stromversorgung	Netzadapter DC 12V 2A
Leistungsaufnahme	≤ 3 W
Ausgangsenergie	1,0 J
Ausgangsspannung	10 kV
Impulsbreite	≤ 1 ms
Entladeintervall	1,0 s
Maximale Reichweite	1 bis 3 km (Einzelleitung)
Schutzart	IP65
Betriebstemperatur	-20 °C bis +50 °C
Relative Luftfeuchtigkeit	< 95 %
Abmessungen	135 x 200 x 55 mm
Ausgangstyp	Einzelkanalimpuls

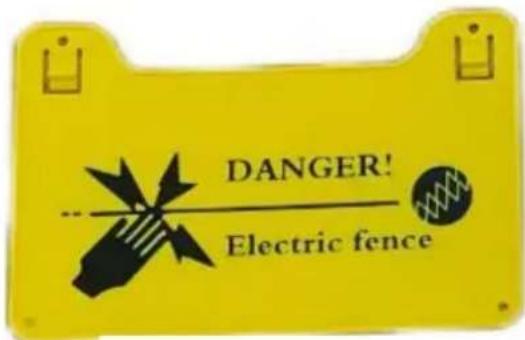

Enthaltenes Zubehör	Netzkabel, Warnschild, Ausgangskabel
Installation	Innenraum oder wasserdichtes Außengehäuse
Erdung	Erforderlich über schwarze Klemme
Sicherheit	Hochspannung 5.000 bis 10.000 V - während des Betriebs nicht berühren
Wartung und Reinigung	Überprüfen Sie die Anschlüsse und entfernen Sie Unkraut um die Leiter
Ersatzteile und Reparierbarkeit	Nicht zerlegen - keine Ersatzteile verfügbar

Häufig gestellte Fragen - TT-P12 Vevor

Wie überprüfe ich die ordnungsgemäße Funktion des Ladegeräts?

Schalten Sie das Gerät ein: Die Betriebsanzeige muss leuchten und die Statusanzeige muss blinken. Hören Sie ein regelmäßiges Entladegeräusch (tick-tack). Nähern Sie einen isolierten Draht von der roten Klemme 0,25 cm von der schwarzen Klemme: Es sollten Funken entstehen.

Was tun, wenn der Zaun keinen Schlag abgibt?

Überprüfen Sie zunächst die Funktion des Ladegeräts (siehe Frage 1). Stellen Sie sicher, dass die Anschlüsse der roten und schwarzen Klemme fest sind. Beseitigen Sie jeden Kontakt des roten Drahtes mit Unkraut, Bäumen oder dem Boden. Stellen Sie sicher, dass der Erdungsdraht nicht mit dem roten Draht in Kontakt kommt. Bei trockenem Boden treiben Sie den Erdungspfahl tiefer als 1,5 m oder installieren Sie einen zusätzlichen Erdungsdraht am Zaun.

Wie hoch ist die Ausgangsspannung des Ladegeräts?

Die Ausgangsspannung beträgt 10 kV (Impulse). Die interne Spannung kann 5.000 bis 10.000 V erreichen. Berühren Sie während des Betriebs niemals die Klemmen.

Welche Entfernung kann das Ladegerät abdecken?

Mit einer Einzelleitung beträgt die Reichweite 1 bis 3 km. Die Entfernung kann je nach Bodenqualität und Wetterbedingungen variieren.

Wie installiere ich das Ladegerät im Freien?

Installieren Sie das Ladegerät in einem wasserdichten Gehäuse (IP65). Befestigen Sie es fest. Verbinden Sie die rote Klemme mit dem Zaundraht und die schwarze Klemme mit einem Erdungspfahl, der mindestens 1,2 m in feuchten Boden eingeschlagen ist.

Welche Stromversorgungstypen sind kompatibel?

Das Ladegerät kann über Netzadapter DC 12V 2A, 12V Blei-Säure-Batterie oder Solarpanel mit Regler betrieben werden. Verwenden Sie jeweils nur eine Quelle.

Wie reinige und warte ich das Ladegerät?

Trennen Sie das Gerät vom Netz. Reinigen Sie das Gehäuse mit einem trockenen Tuch. Überprüfen Sie regelmäßig die Anschlüsse und entfernen Sie Gras oder Zweige, die mit den Zaundrähten in Kontakt stehen, um Spannungsverluste zu vermeiden.

Was tun bei Gewitter?

Installieren Sie den Elektrozaun niemals während eines Gewitters. Wenn ein Gewitter naht, trennen Sie das Ladegerät vom Netz und vom Zaun, um Blitzschäden zu vermeiden.

Ist das Ladegerät wasserdicht?

Ja, die Schutzart ist IP65, wodurch es gegen Spritzwasser geschützt ist. Für eine dauerhafte Außeninstallation verwenden Sie jedoch ein zusätzliches wasserdichtes Gehäuse.

Wie schließe ich die Erdungsklemme an?

Verbinden Sie die schwarze Klemme mit einem metallischen Erdungspfahl, der mindestens 1,2 m in feuchten Boden eingeschlagen ist. Bei sehr trockenem Boden fügen Sie einen zweiten Pfahl hinzu oder verbinden Sie die Klemme mit einem Erdungsdraht, der entlang des Zauns verläuft.

BEDIENUNGSANLEITUNG TT-P12 Vevor

Elektrisches Zaunladegerät

MODELL: TT-P12

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

SICHERHEITSHINWEISE

WARNUNG:

Bitte lesen Sie dieses Handbuch vor der Installation und Verwendung, machen Sie sich mit der richtigen Verwendungsmethode dieses Produkts vertraut und standardisieren Sie die Bedienung, andernfalls gehen alle Konsequenzen zulasten des Benutzers.

Vorsichtsmaßnahmen bei der Installation: Die vom Produkt erzeugte Spannung ist eine Impulsspannung.

1. Dieses Produkt steht während des Betriebs unter Hochspannung. Um einen Stromschlag zu vermeiden, zerlegen Sie es bitte nicht ohne Genehmigung.
2. An der Ausgangs- und Vorderseite des Produkts liegt eine Hochspannung von 5000 V bis 10000 V an. Berühren Sie das Produkt nicht, während es in Betrieb ist. Installieren Sie den Host erst, nachdem Sie den vorderen Zaunstab-Sublegierungsdraht und den korrekten Schaltkreis korrekt installiert haben. Installieren Sie den Host nicht unter Spannung.
3. Installieren Sie keinen Elektrozaun bei Gewitter; 4. Installieren Sie den Impulsgeber nicht direkt im Freien oder an einem feuchten Ort.
4. Im Falle einer Anomalie des Produkts muss zuerst die Stromversorgung unterbrochen und das professionelle Installations- oder Wartungspersonal rechtzeitig benachrichtigt werden. Zerlegen oder reparieren Sie das Produkt nicht selbst, sonst tragen Sie die Konsequenzen;
5. Der Benutzer darf den Host nicht für Wartungsarbeiten öffnen, da unser Unternehmen sonst keine Garantie übernimmt. 7. Benutzer dieses Produkts müssen über Kenntnisse in der Elektrotechnik verfügen. Sicherheit und Rettung bei Stromschlag;
6. Lesen Sie dieses Handbuch vor der Installation und Verwendung, machen Sie sich mit der richtigen Verwendungsmethode dieses Produkts vertraut und standardisieren Sie die Bedienung, andernfalls gehen alle Konsequenzen zulasten des Benutzers.

TEILELISTE

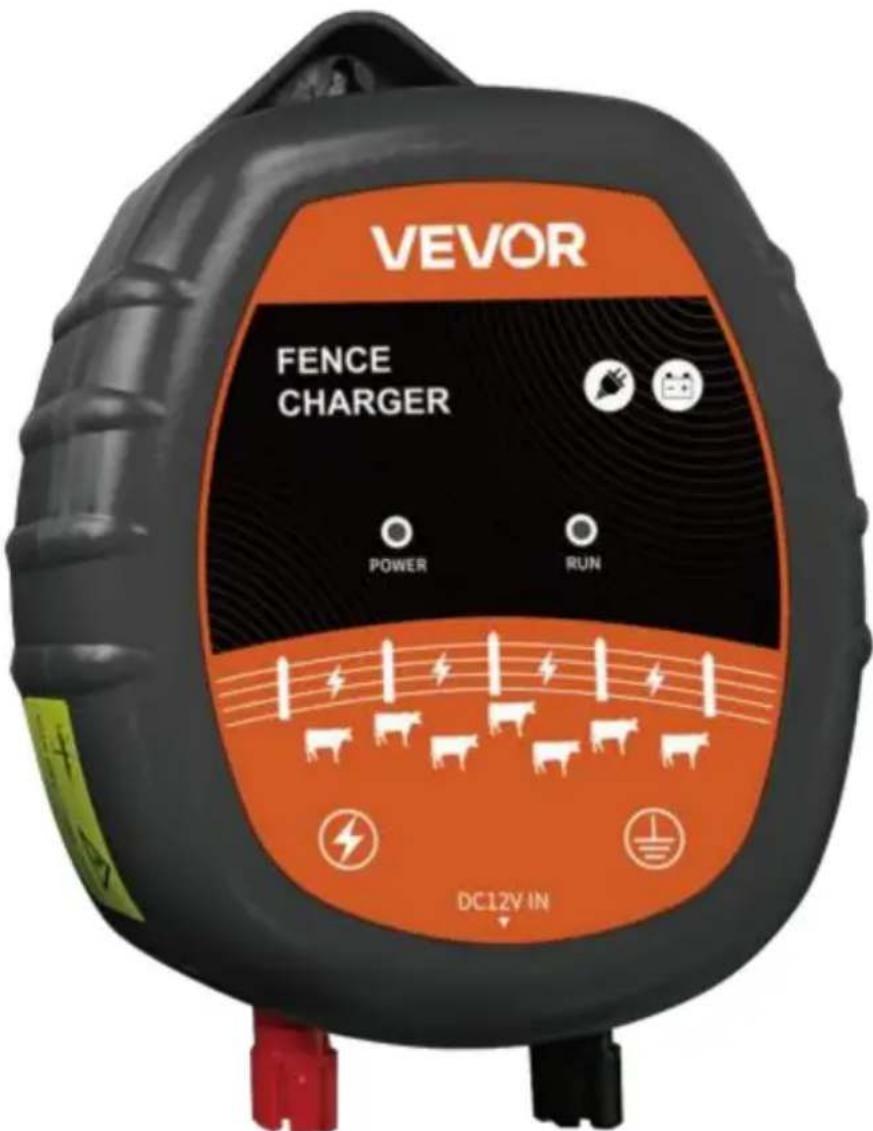

Zaunladegerät

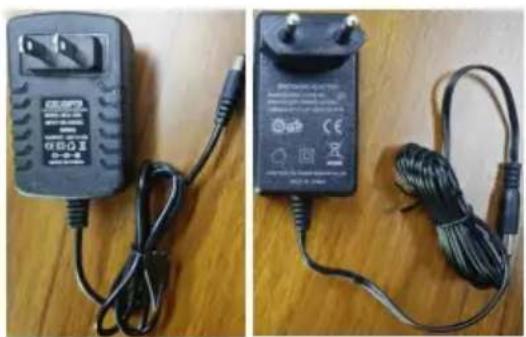

Netzteil US-Spezifikation oder Euro-Spezifikation

Gleichstromkabel

Modell	TT-P12
Gerätestromversorgung	Netzteil: DC12V 2A
Geräteleistung	ÿ3W
Energieabgabe	1,0 J
Spannungsausgang	10 kV
Impulsamplitude	10 kV
Impulsbreite	ÿ1 ms
Entladeintervall	1,0 s
Erreichbare Einzelleitungslänge:	1–3 km
Schutzgrad	IP65
Relative Temperatur	-20 y ~ +50 y
Relative Luftfeuchtigkeit	Weniger als 95 %
Host-Impulsausgangsport	Einkanaliger Impulsausgang
Produktgröße	135 mm * 200 mm * 55 mm

INSTALLATION DER AUSRÜSTUNG

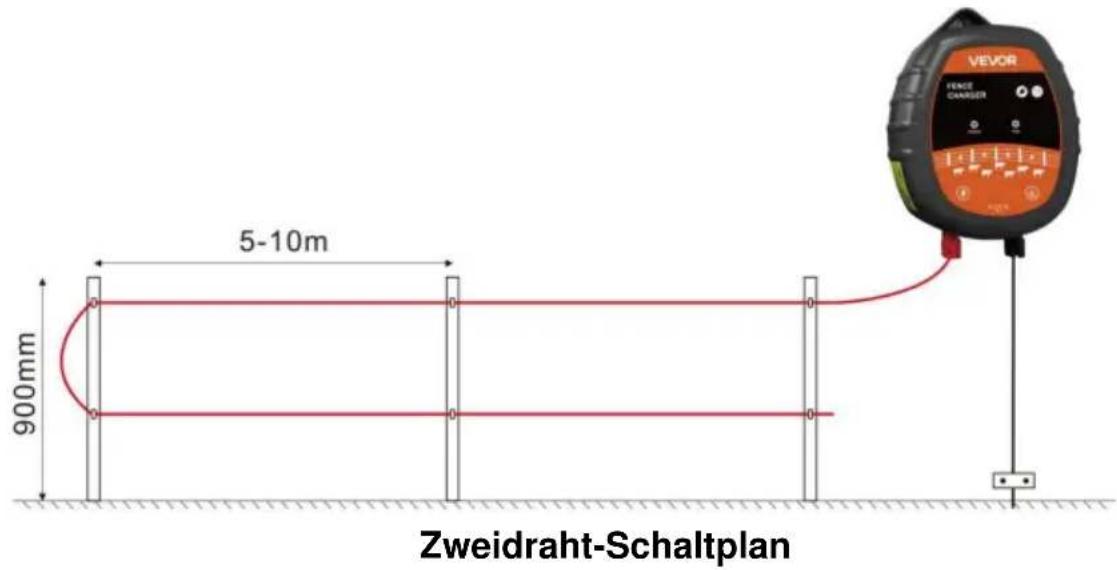

(Zwei) Installation von metallleitenden Kabeln

Die Verdrahtungsmethode des vorderen leitfähigen Kabels muss angemessen installiert werden, je nach Art, Größe und leitfähigen Materialien.

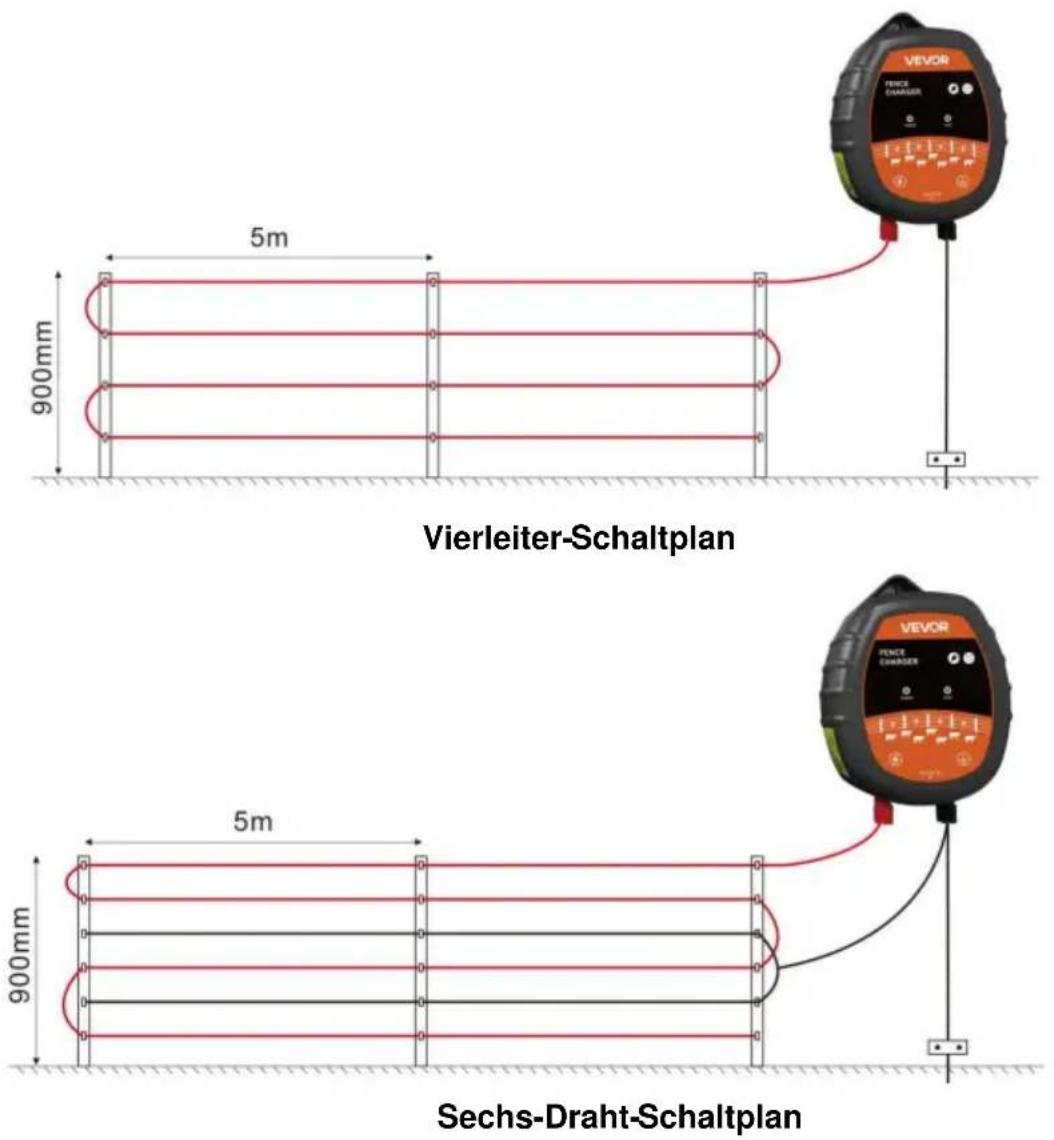

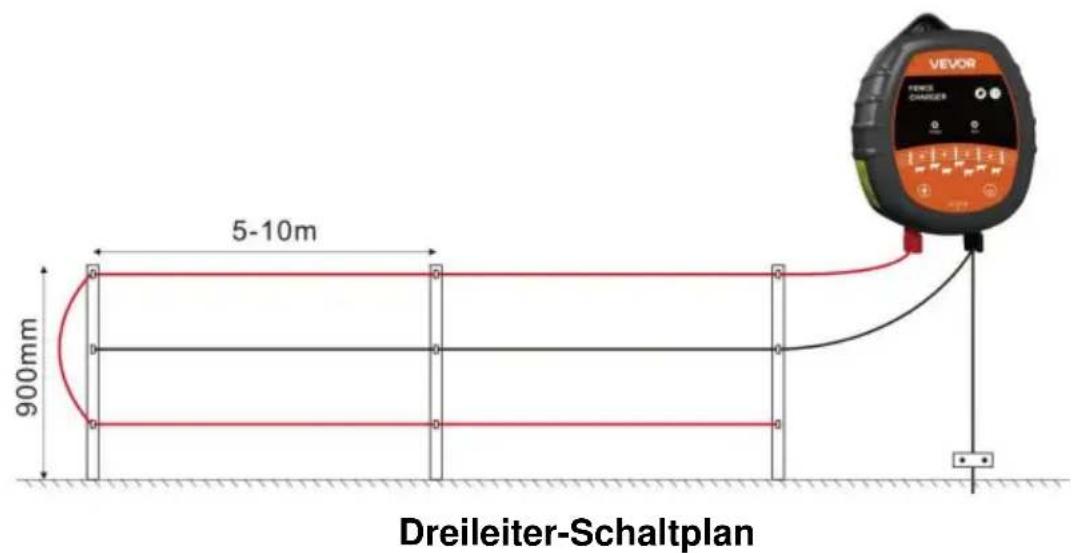

Tiere in Gefangenschaft. Nachfolgend sind einige typische Schaltpläne aufgeführt. Finden Sie gleiche und ähnliche Verdrahtungsmethoden entsprechend Ihren Anforderungen.

(Zwei) Geräteinstallation

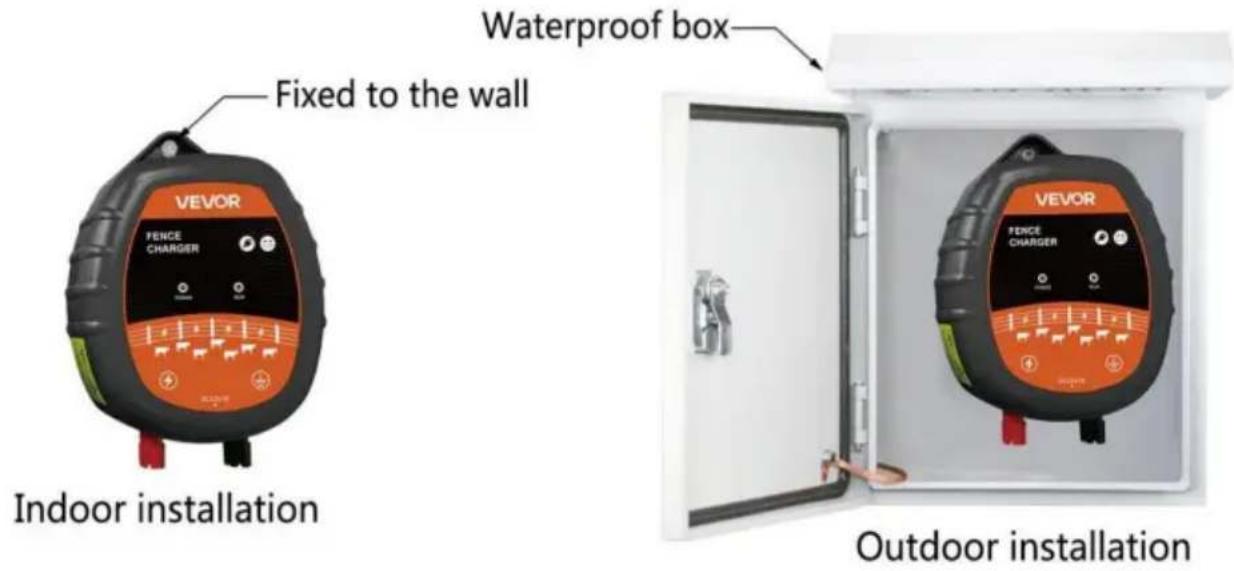

1. Befestigen Sie den Impuls-Elektrozaun-Host im Innenbereich, und wenn er im Freien installiert wird, muss er in einer wasserdichten Box installiert werden.

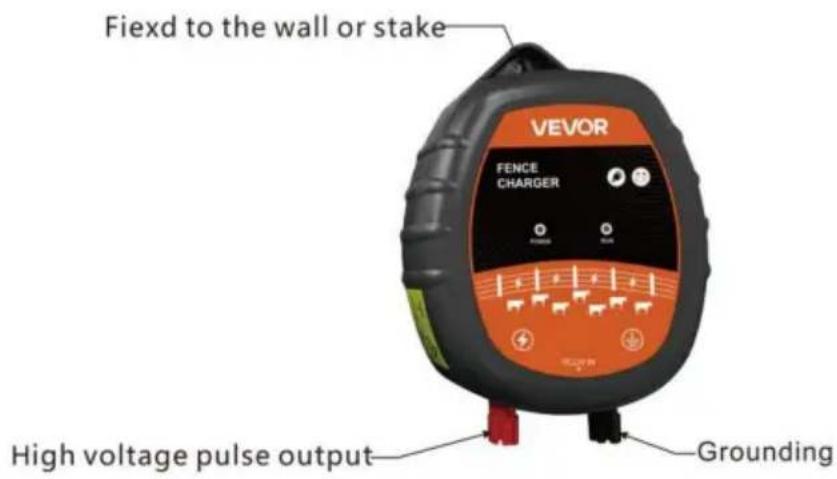

1. Am Anschluss des Impuls-Elektrozauns befinden sich ein roter und ein schwarzer Anschluss. Der rote Anschluss ist der Hochspannungsimpuls-Ausgangsanschluss und der schwarze Anschluss ist der Erdungsanschluss.

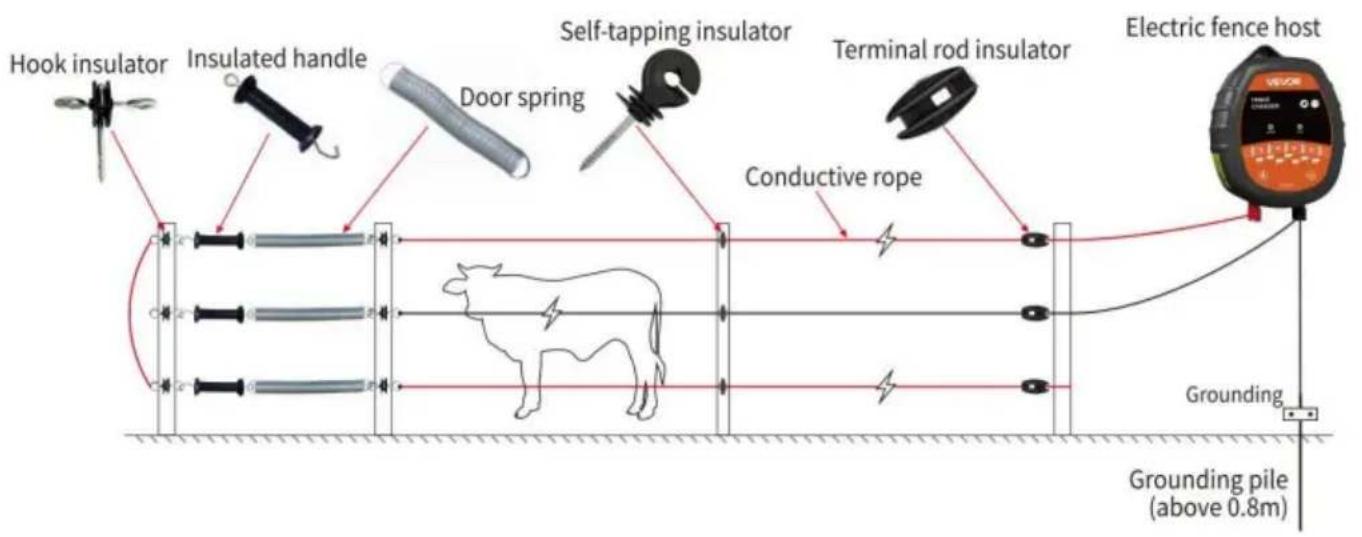

1. Installieren Sie Isolator, Feder, Isoliergriff und anderes Zubehör am vorderen Holzstapel.

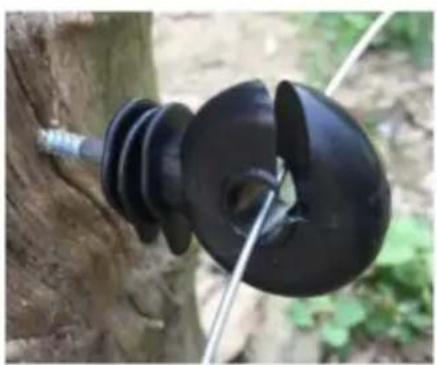

Endstangenisolator. Er wird

hauptsächlich zur Befestigung an der Ecke oder am Endholzpfahl verwendet, um das Zugseil zu befestigen und festzuziehen und die Isolierung mit dem Holzpfahl sicherzustellen.

Selbstschneidender Isolator.

Er wird hauptsächlich aus weichem Material wie Holzpfählen oder Kunststoffpfählen an aufrechten Masten installiert und dient als Stütze für leitfähige Seile und Isolierung.

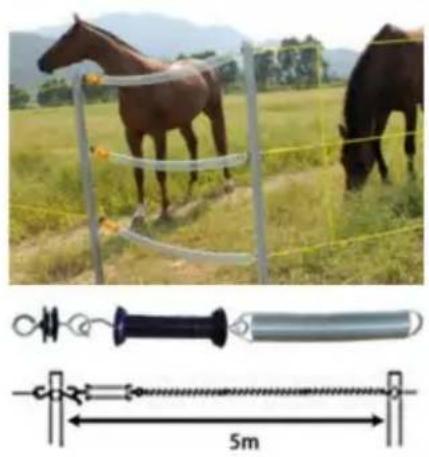

besteht aus einem Zweiwege-Hakenisolator, einem Isoliergriff und einer Türfeder. Nachdem die Zauntür festgelegt wurde, wird sie mit den aufrechten Stangen auf beiden Seiten der Tür verbunden, die jederzeit entfernt werden können, um den Zugang von Menschen oder Tieren zu erleichtern und die Integrität des Umfangs bei geschlossener Tür zu gewährleisten.

1. Am Anschluss des Impulszauns befinden sich ein roter und ein schwarzer Anschluss. Der rote Anschluss ist der Hochspannungs-Impulsausgang, der schwarze der Erdungsanschluss. Der Erdungsanschluss kann nach dem Anschluss an den Erdungspfahl auch mit einem Zaundraht verbunden werden (bei dieser Verdrahtungsart können große Tiere stärkere Schläge spüren, wenn sie gleichzeitig auf den roten Impulsausgangsdraht und den schwarzen Erdungsdraht treffen. Hinweis: Der schwarze Erdungsdraht darf keinen Kontakt mit dem roten Impulsausgangsdraht am Zaun haben).

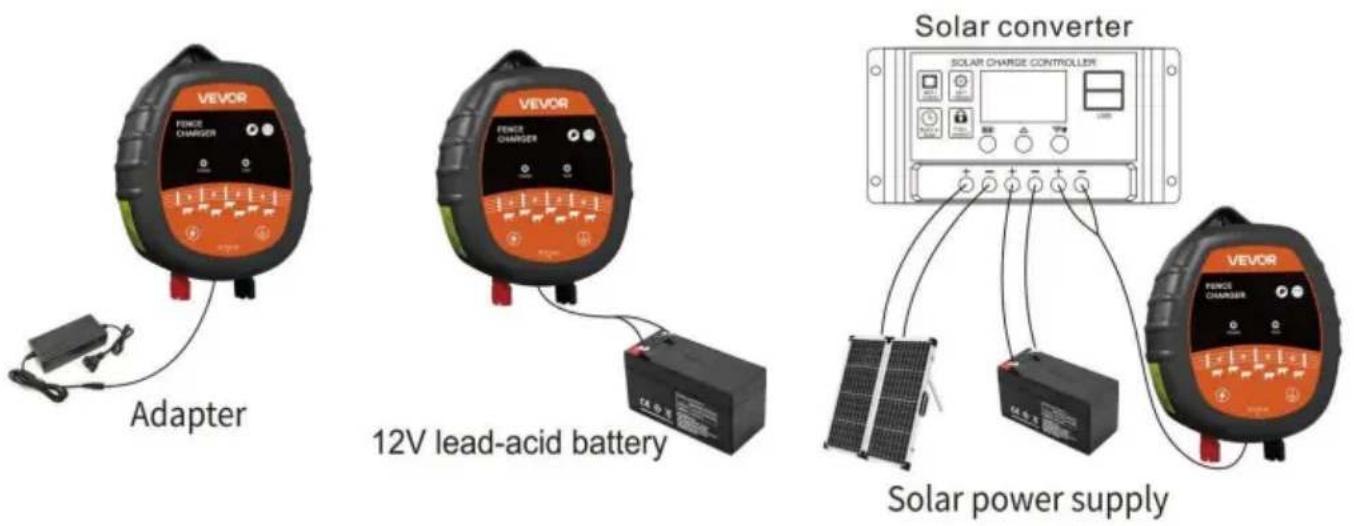

1. Der Pulse-Elektrozaun wird über ein Netzteil, eine Blei-Säure-Batterie oder Solarenergie (eine von drei) mit Strom versorgt.

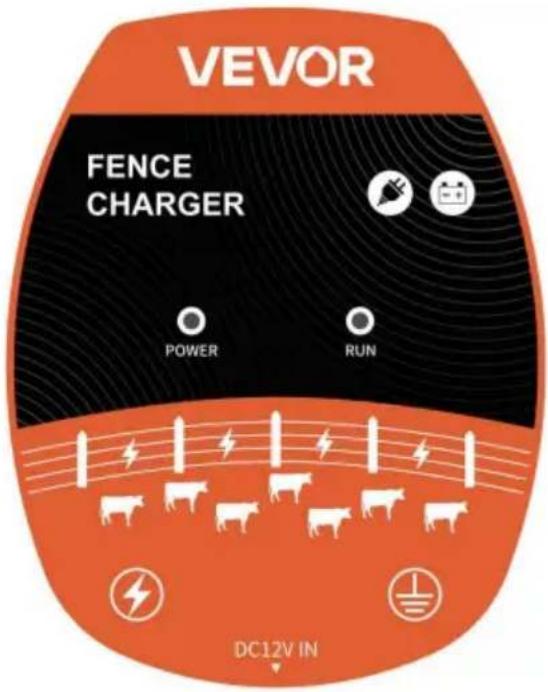

Betriebsanzeige

Kontrollleuchte Arbeitsbetrieb

VORSICHTSMASSNAHMEN BEI DER INSTALLATION

1. Der installierte Metallleiter muss vom Stützmast isoliert werden, egal ob es sich um einen Holzpfahl oder einen Metallstützmast handelt, spezielle Isolatoren müssen installiert werden.
2. Wenn der Draht am Ausgangsende mit anderen Metallen verbunden ist oder in regnerischer und feuchter Umgebung mit der Erde verbunden, wird die Ausgangsspannung des Geräts heruntergezogen, wodurch die Auswirkungen auf Tiere reduziert werden.
3. Es muss gut geerdet sein. Wenn es längere Zeit nicht regnet, in nördlichen Regionen, das Land sehr trocken ist, oder in einem Wüstengebiet, wird die Schlagkraft reduziert.

Die Spannung wird reduziert, und eine leicht feuchte Umgebung sollte soweit wie möglich ausgewählt werden.

1. Dieses Produkt ist nur für die Zucht und spezielle Orte verwendet. Nicht berühren Sie Impuls-Hochspannungsgeräte.
2. Unkraut und Äste um die Metallleiterkabel, sowie viele verwickelte Drähte müssen rechtzeitig gereinigt werden, sonst wird die Spannung reduziert und das Gerät verliert seine Funktion. Besonders bei Regen wird der Leiter vollständig geerdet und die Spannung sinkt auf ein niedrigeres Niveau.
3. Der Übergangsdraht vom Impulsausgangsanschluss und der Erdungsklemme des Weidezaungeräts an den vorderen Metallleiter und den Erdungspfahl kann keine mehradrige Stromleitung für den Übergang verwenden. Zwei unabhängige Stromleitungen müssen verwendet werden und der Abstand zwischen den beiden Leitungen sollte mehr als 16 Fuß betragen.
4. Im Falle der folgenden Bedingungen während der Installation wird empfohlen, dass der Wirt des Elektrozauns einen Metalldraht am Zaun herausführen sollte, während Sie den schwarzen Erdungsanschluss erden (wie im obigen Metall-Legende zur Kabelverlegung gezeigt): Der Umgebungsboden ist trocken, große Tiere sind in Gefangenschaft gehalten und an weit entfernten Orten (mehr als 1 km).

F: Wie kann ich beurteilen, ob das Testgerät normal funktioniert?

A: 1. Wenn der Bildschirm aufleuchtet, die Betriebsanzeige dauerhaft leuchtet und das

Lauflicht blinkt, gilt das als normal. Wenn das Lauflicht

ständig leuchtet, weist dies auf eine Fehlfunktion des Geräts hin.

1. Nachdem der Host normal eingeschaltet ist, hören Sie, ob ein normaler

Impulsspannungsausgangston vom Host zu hören ist (wenn der Host arbeitet,

gibt er normalerweise ein tickendes Entladegeräusch von sich; wenn kein Geräusch zu hören ist,

zeigt das einen Gerätefehler an). Verbinden Sie ein Ende eines isolierten Kabels mit dem

roten Ausgangsanschluss und das andere Ende in der Nähe des schwarzen Erdungsanschlusses (innerhalb von 0,1 Zoll) und prüfen Sie, ob elektrische Funken vorhanden sind. Wenn ein Klicken zu hören ist oder Funken entstehen, zeigt das an, dass das Gerät ordnungsgemäß funktioniert. Wenn kein elektrischer Funke vorhanden ist, deutet das auf einen Gerätedefekt hin.

F: Was ist der Grund dafür, dass der Elektrozaun kaum oder keinen Stromschlag verursacht? (Tiere reagieren nicht auf Berührung)?

A: 1. Überprüfen Sie zunächst, ob das Gerät normal läuft. (Siehe Frage 1). 2. Überprüfen Sie, ob die Verbindung zwischen dem roten Ausgangsport am Host und dem schwarzen Erdungsanschluss locker ist. 3. Überprüfen Sie, ob die Leitung, die mit dem roten Ausgangsanschluss am Zaun verbunden ist, in Kontakt mit Unkraut, Bäumen, Metallgegenständen und dem Boden steht (wenn ja, passen Sie die Leitung am Zaun rechtzeitig an). 4. Überprüfen Sie, ob das Kabel, das mit dem roten Ausgangsanschluss am Zaun verbunden ist, in Kontakt mit dem Kabel an der schwarzen Erdungsklemme steht. (Das Kabel am roten Ausgangsanschluss darf nicht mit dem Kabel an der schwarzen Erdungsklemme in Kontakt sein). 5. Überprüfen Sie, ob der Erdungsort des Hosts trocken ist oder ob der Erdungspfahl nicht tief genug ist (versuchen Sie, eine zu trockene Umgebung für die Erdung zu vermeiden, und der Erdungspfahl muss mehr als 1,5 m tief im Boden vergraben sein). Wenn die Umgebung der Elektrozauninstallation trocken ist und die Erdung schlecht, können Sie die Installationsanweisungen im Handbuch befolgen, um ein Erdungskabel zum Zaun zu führen.

HAFTUNGSAUSSCHLUSS

(1). Die vom Produkt erzeugte Spannung ist eine Impulsspannung. Sie hat eine hohe Spannung während des Betriebs. Um einen Stromschlag zu vermeiden, zerlegen Sie es nicht ohne Erlaubnis. (2). Am Ausgangs- und Eingangsende des Produkts liegt Hochspannung an. Berühren Sie es nicht, wenn das Produkt in Betrieb ist. Bitte installieren Sie den vorderen Zaunpfahl, Legierungsdraht und korrekten Schaltkreis vor der Installation des Solarladegeräts. Nicht

(3) Installieren Sie elektrische Zäune niemals während eines Gewitters. (4) Bitte lesen Sie dieses Handbuch vor der Installation und Verwendung, machen Sie sich mit der richtigen Verwendung dieses Produkts vertraut und standardisieren Sie die Bedienung, andernfalls gehen alle Konsequenzen zu Lasten des Benutzers. (5) Das Verpackungsmuster des Herstellers kann sich ohne Vorankündigung ändern. Die Shop-Bilder werden so oft wie möglich aktualisiert, um die neuesten Produkttypen zu gewährleisten.

RICHTIGE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der Europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung in der Europäischen Union unterliegt. Dies gilt für das Produkt und alle gekennzeichneten Zubehörteile. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

FCC-INFORMATIONEN

VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden

Die für die Einhaltung der Vorschriften verantwortlichen Personen können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

WARNUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden

Ausrüstung.

HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind entwickelt, um einen angemessenen Schutz gegen schädliche Störungen in einer Wohninstallation zu bieten. Dieses Gerät erzeugt, verwendet und kann Radiofrequenzenergie ausstrahlen und kann bei unsachgemäßer Installation und Verwendung Störungen des Funkverkehrs verursachen. Es besteht jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät schädliche Störungen beim Radio- oder Fernsehempfang verursacht, kann eine oder mehrere der folgenden Maßnahmen ergriffen werden: - Richten Sie die Empfangsantenne neu aus oder stellen Sie sie an einem anderen Ort auf. - Vergrößern Sie den Abstand zwischen Gerät und Empfänger. - Schließen Sie das Gerät an eine Steckdose an, die zu einem anderen Stromkreis gehört als der Empfänger angeschlossen ist. - Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
