TT-P12 - Elektryczny ładowacz do ogrodzeń Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Ładowarka elektryczna do ogrodzenia
Marka	Vevor
Model	TT-P12
Zasilanie	Zasilacz sieciowy DC 12V 2A
Pobór mocy	≤ 3 W
Energia wyjściowa	1,0 J
Napięcie wyjściowe	10 kV
Szerokość impulsu	≤ 1 ms
Odstęp między wyładowaniami	1,0 s
Maksymalny zasięg	1 do 3 km (pojedyncza linia)
Stopień ochrony	IP65
Temperatura pracy	-20 °C do +50 °C
Wilgotność względna	< 95 %
Wymiary	135 x 200 x 55 mm
Typ wyjścia	Pojedynczy kanał impulsowy

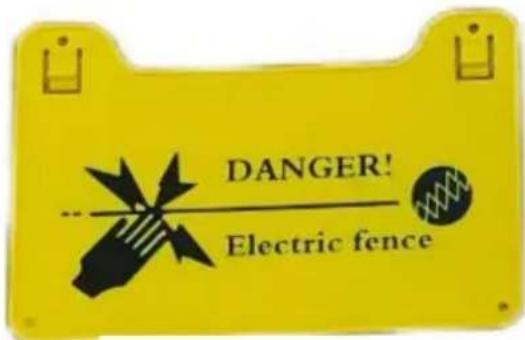

Dołączone akcesoria	Kabel zasilający, tablica ostrzegawcza, kabel wyjściowy
Instalacja	Wewnątrz lub na zewnątrz w obudowie odpornej na warunki atmosferyczne
Uziemienie	Obowiązkowe przez czarny zacisk
Bezpieczeństwo	Wysokie napięcie 5 000 do 10 000 V - nie dotykać podczas pracy
Konserwacja i czyszczenie	Sprawdzić połączenia i usunąć chwasty wokół przewodów
Części zamienne i naprawa	Nie demontować - brak dostępnych części zamiennych

Często zadawane pytania - TT-P12 Vevor

Jak sprawdzić prawidłowe działanie ładowarki?

Włącz urządzenie: dioda zasilania powinna świecić się ciągle, a dioda stanu migać. Posłuchaj regularnego dźwięku wyładowania (tik-tak). Zbliż izolowany przewód do czerwonego zacisku na 0,25 cm od czarnego zacisku: powinny pojawić się iskry.

Co zrobić, jeśli ogrodzenie nie dostarcza wstrząsu?

Najpierw sprawdź działanie ładowarki (patrz pytanie 1). Upewnij się, że połączenia zacisków czerwonego i czarnego są dokręcone. Usuń wszelki kontakt czerwonego przewodu z chwastami, drzewami lub ziemią. Sprawdź, czy przewód uziemiający nie styka się z czerwonym przewodem. Jeśli gleba jest sucha, wbij pal uziemiający na głębokość co najmniej 1,5 m lub zainstaluj dodatkowy przewód uziemiający wzdłuż ogrodzenia.

Jakie jest napięcie wyjściowe ładowarki?

Napięcie wyjściowe wynosi 10 kV (impulsy). Napięcie wewnętrzne może osiągnąć 5 000 do 10 000 V. Nigdy nie dotykaj zacisków podczas pracy.

Jaki zasięg może pokryć ładowarka?

Przy pojedynczej linii zasięg wynosi 1 do 3 km. Odległość może się różnić w zależności od jakości gleby i warunków pogodowych.

Jak zainstalować ładowarkę na zewnątrz?

Zainstaluj ładowarkę w odpornej na warunki atmosferyczne obudowie (IP65). Mocno ją przymocuj. Podłącz czerwony zacisk do przewodu ogrodzeniowego, a czarny zacisk do pala uziemiającego wbitego na co najmniej 1,2 m w wilgotną glebę.

Jakie typy zasilania są kompatybilne?

Ładowarka może być zasilana przez zasilacz sieciowy DC 12V 2A, akumulator kwasowo-ołowiowy 12V lub panel słoneczny z regulatorem. Używaj tylko jednego źródła na raz.

Jak czyścić i konserwować ładowarkę?

Odłącz urządzenie. Wyczyść obudowę suchą szmatką. Regularnie sprawdzaj połączenia i usuwaj chwasty lub gałęzie mające kontakt z przewodami ogrodzeniowymi, aby uniknąć strat napięcia.

Co zrobić w przypadku burzy?

Nigdy nie instaluj ogrodzenia elektrycznego podczas burzy. Jeśli nadchodzi burza, odłącz ładowarkę i odłącz ją od ogrodzenia, aby uniknąć uszkodzeń spowodowanych piorunami.

Czy ładowarka jest wodoodporna?

Tak, stopień ochrony to IP65, co chroni ją przed zachlapaniem. Jednak w przypadku stałej instalacji na zewnątrz użyj dodatkowej obudowy odpornej na warunki atmosferyczne.

Jak podłączyć zacisk uziemienia?

Podłącz czarny zacisk do metalowego pala uziemiającego wbitego na co najmniej 1,2 m w wilgotną glebę. Jeśli gleba jest bardzo sucha, dodaj drugi pal lub podłącz zacisk do przewodu uziemiającego biegnącego wzdłuż ogrodzenia.

INSTRUKCJA OBSŁUGI TT-P12 Vevor

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIE:

Przed instalacją i użyciem należy przeczytać niniejszą instrukcję, zapoznać się z prawidłowym sposobem użytkowania produktu i przestrzegać standardowych zasad obsługi. W przeciwnym razie wszelkie konsekwencje będą ponosić użytkownicy.

Środki ostrożności przy instalacji: Napięcie generowane przez produkt jest napięciem pulsowym.

1. Ten produkt ma wysokie napięcie wewnątrz podczas pracy. Aby uniknąć porażenia prądem, nie rozbieraj go bez pozwolenia; 2. Na wyjściu i przednim końcu produktu występuje wysokie napięcie 5000 V\~10000 V. Nie dotykaj go, gdy produkt działa; Zainstaluj hosta po prawidłowym zainstalowaniu przedniego pręta ogrodzenia ze stopu drutu i prawidłowego obwodu. Nie instaluj hosta z prądem elektrycznym.

1. Nie instaluj ogrodzenia elektrycznego podczas wyładowań atmosferycznych. 4. Nie instaluj hosta impulsowego bezpośrednio na zewnątrz lub w wilgotnym miejscu.
2. W przypadku jakichkolwiek nieprawidłowości w działaniu produktu, należy najpierw odciąć zasilanie, a następnie powiadomić na czas personel zajmujący się profesjonalną instalacją lub konserwacją. Nie należy samodzielnie demontować ani naprawiać produktu, w przeciwnym razie poniesiesz odpowiedzialność za konsekwencje;
3. Użytkownik nie powinien otwierać hosta w celu konserwacji, w przeciwnym razie nasza firma nie udzieli gwarancji; 7. Użytkownicy tego produktu muszą posiadać wiedzę na temat instalacji elektrycznych, bezpieczeństwa i ratownictwa przed porażeniem prądem elektrycznym; 8. Przed instalacją i użyciem należy przeczytać tę instrukcję, zapoznać się z prawidłową metodą użytkowania produktu i znormalizować jego działanie, w przeciwnym razie wszelkie konsekwencje będą ponoszone przez użytkownika.

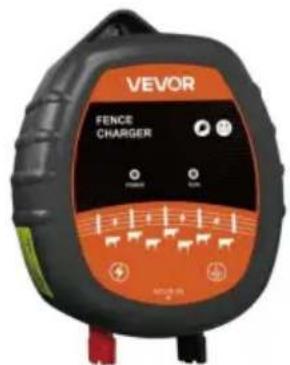

Ładowarka do ogrodzenia

Specyfikacja amerykańska lub europejska

Kabel wyjściowy zasilania

Podręcznik

PARAMETR PRODUKTU

Model	TT-P12
Zasilanie sprzętu	Zasilacz: DC12V 2A
Moc sprzętu	3W
Wydajność energetyczna	1,0 J
Napięcie wyjściowe	10kV
amplituda impulsu	10kV
szerokość impulsu	1ms
Interwał rozładowania	1,0 sek.
Długość osiągalna na jednej linii 1~3	km
Stopień ochrony	IP65
Temperatura względna	-20 °C ~ +50 °C
Wilgotność względna	Mniej niż 95%
Port wyjściowy impulsu hosta	Pojedynczy kanał wyjściowy impulsowy
Rozmiar produktu	135 mm * 200 mm * 55 mm

INSTALACJA SPRZĘTU

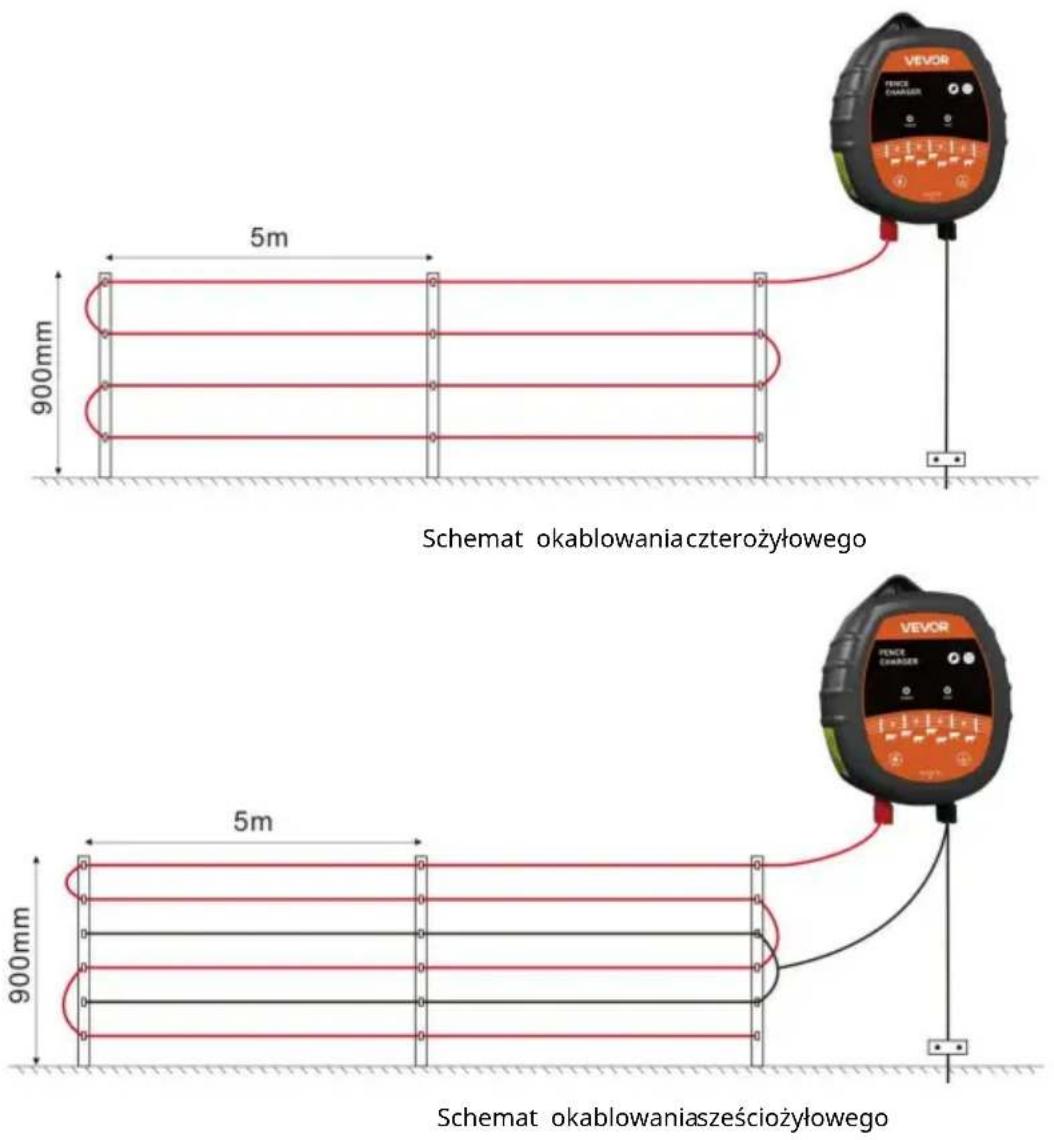

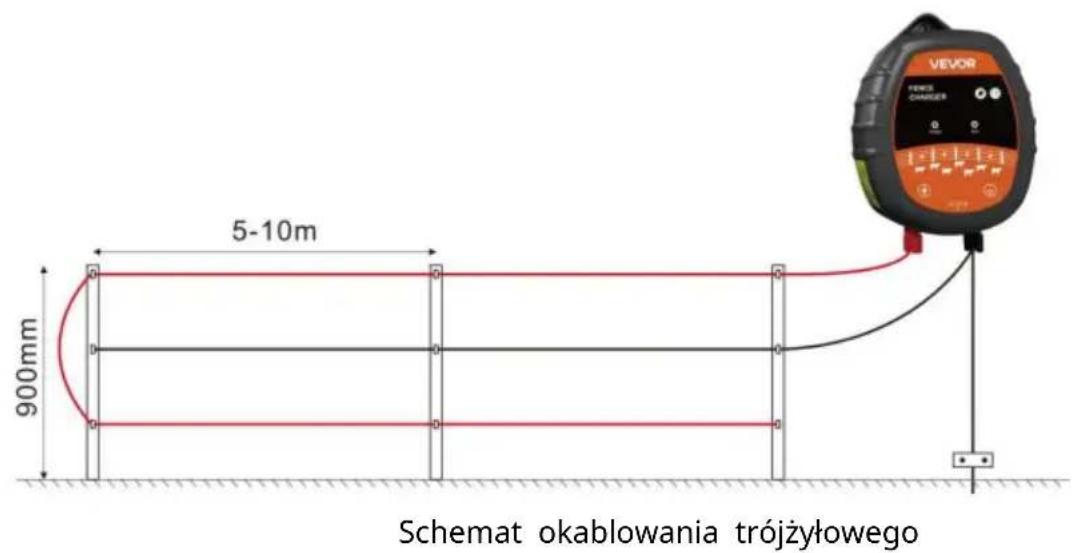

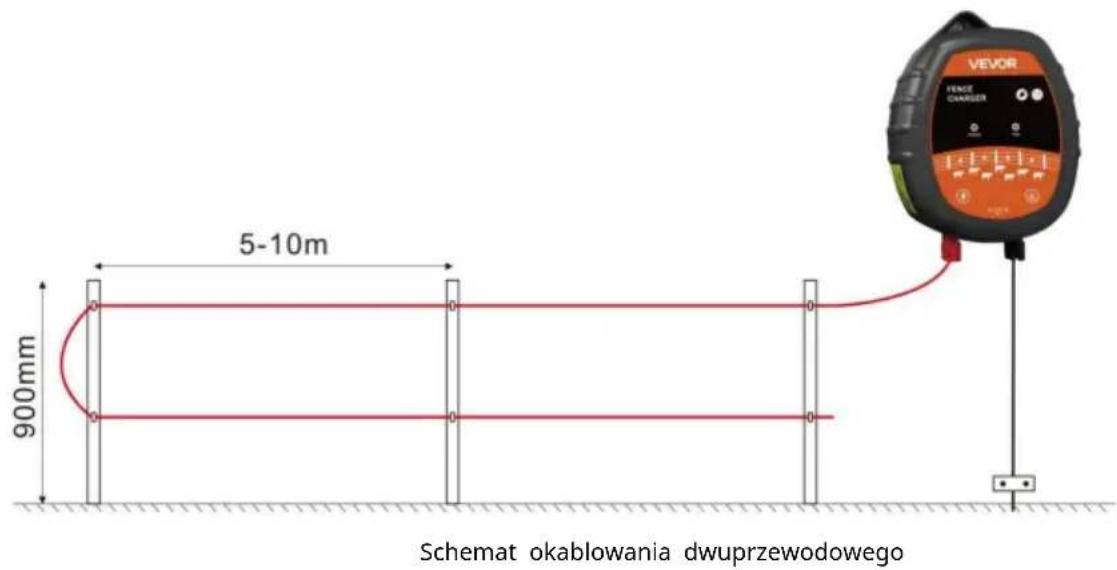

( )Montaż kabla przewodzącego metal

Metoda okablowania przedniego przewodu przewodzącego musi być rozsądna i instalowana zgodnie z rodzajem, rozmiarem i materiałami przewodzącymi. Poniżej przedstawiono kilka typowych schematów okablowania. Znajdź takie same lub podobne metody okablowania, zależnie od Twoich potrzeb.

(Instalacja sprzętu)

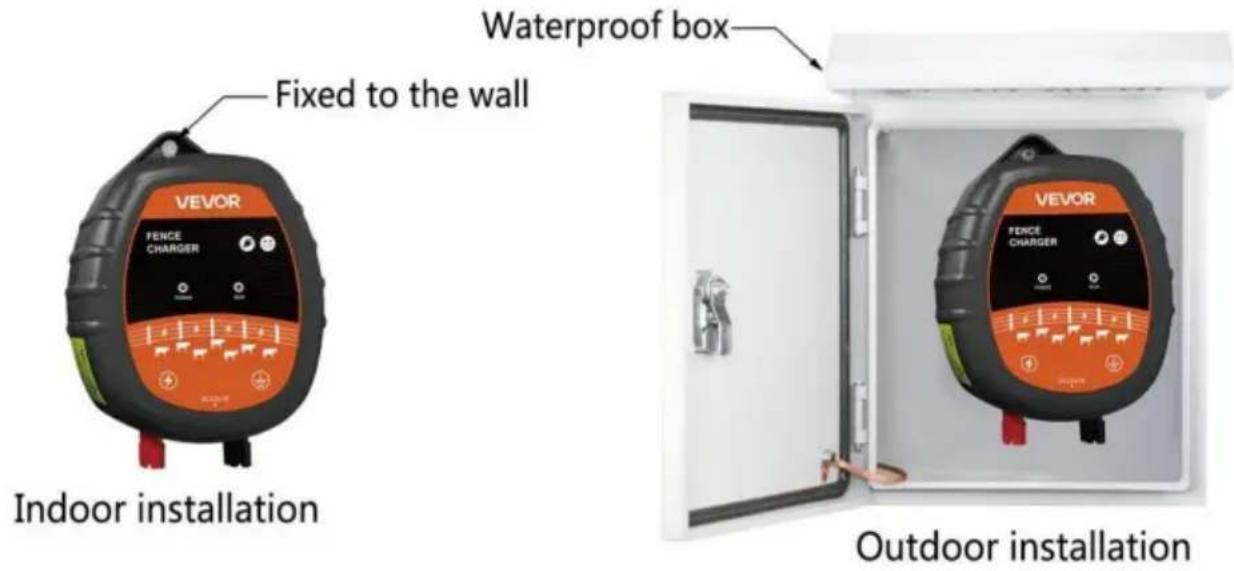

1. Zamontuj hosta ogrodzenia elektrycznego impulsowego w pomieszczeniu, a jeśli jest zainstalowany na zewnątrz, należy zainstalować w wodoszczelnej obudowie.

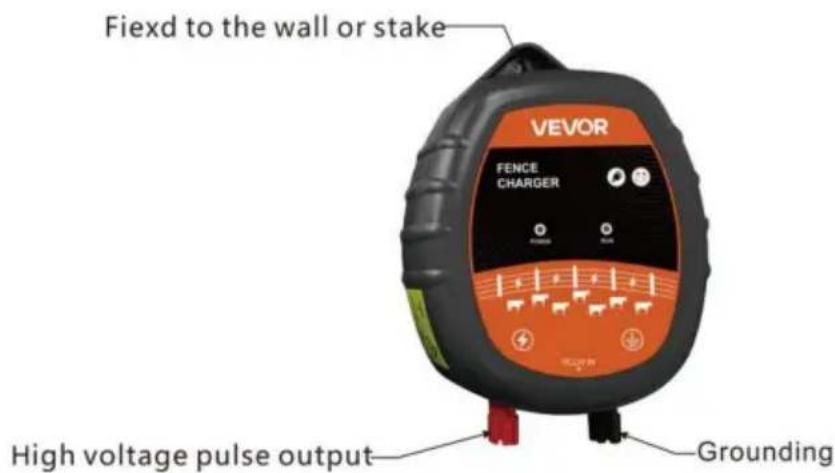

1. Na zacisku elektrycznego ogrodzenia impulsowego znajduje się jeden zacisk czerwony i jeden zacisk czarny. Zacisk czerwony to zacisk wyjścia impulsowego wysokiego napięcia, a zacisk czarny to zacisk uziemiający.

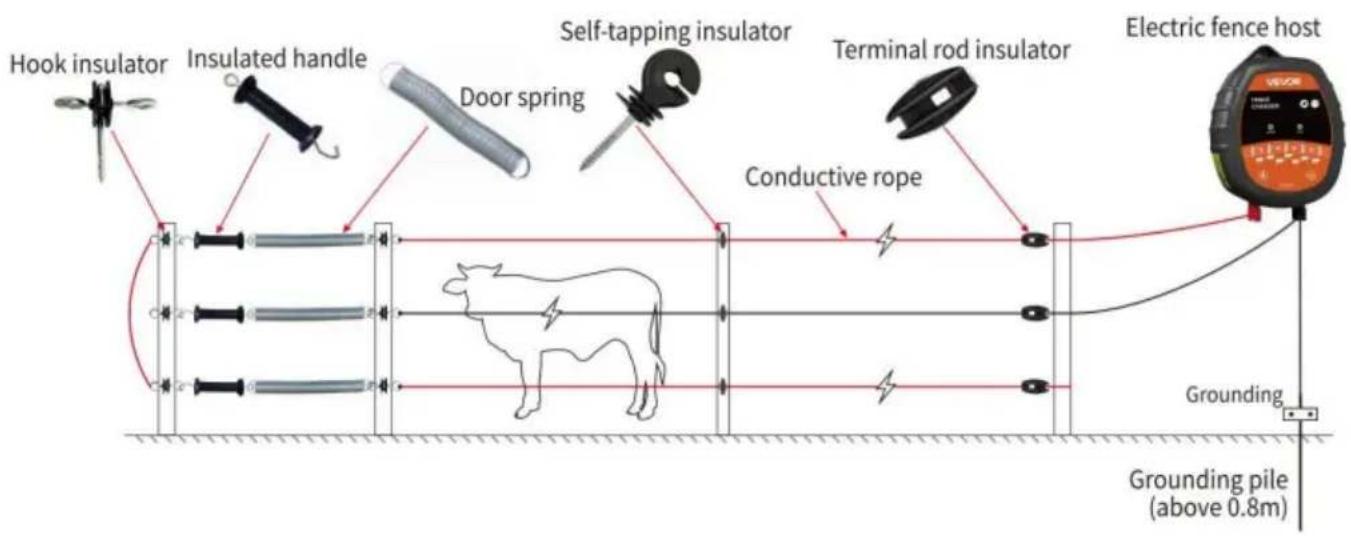

1. Zamontuj izolator, sprężynę, uchwyt izolacyjny i inne akcesoria przedni stos drewna.

Izolator pręta zaciskowego

Stosowany jest głównie do mocowania w narożniku lub na końcu drewnianego pala, mocowania i napinania liny zasilającej oraz zapewnienia izolacji za pomocą drewnianego pala.

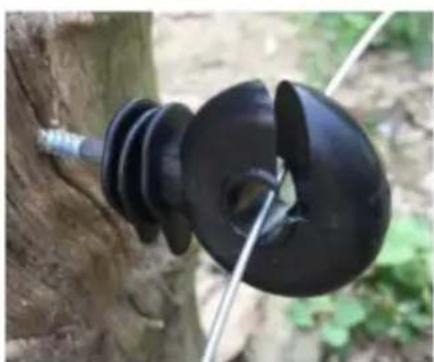

Izolator samogwintujący

Montowany jest głównie na pionowym słupie za pomocą miękkiego materiału, np. pali drewnianych lub plastikowych, który pełni rolę podtrzymującej liny przewodzącej i izolacji.

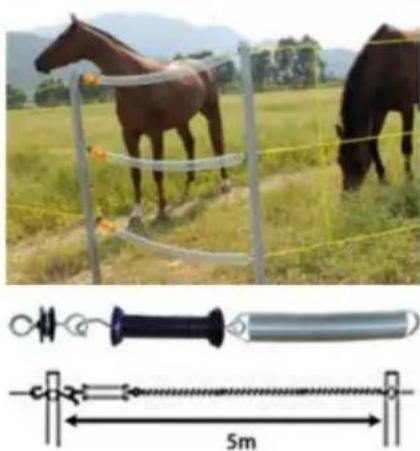

Składają się z dwukierunkowego izolatora haka, izolacyjnej klamki i sprężyny drzwiowej. Po ustaleniu drzwi ogrodzeniowych, są one łączone z pionowymi prętami po obu stronach drzwi, które można w każdej chwili usunąć, aby ułatwić dostęp ludziom lub zwierzętom i zapewnić integralność obwodu, gdy drzwi są zamknięte.

1. Na zacisku elektrycznego ogrodzenia impulsowego znajduje się jeden zacisk czerwony i jeden zacisk czarny. Czerwony zacisk to zacisk wyjścia impulsowego wysokiego napięcia, a czarny zacisk to zacisk uziemiający. Zacisk uziemiający można również podłączyć do przewodu na ogrodzeniu po podłączeniu do uziemienia (ten tryb okablowania może sprawić, że duże zwierzęta poczują silniejsze uderzenia, gdy napotkają czerwony przewód wyjściowy impulsu i czarny przewód uziemiający w tym samym czasie. Uwaga: czarny przewód uziemiający nie może mieć kontaktu z czerwonym przewodem wyjściowym impulsu na ogrodzeniu).

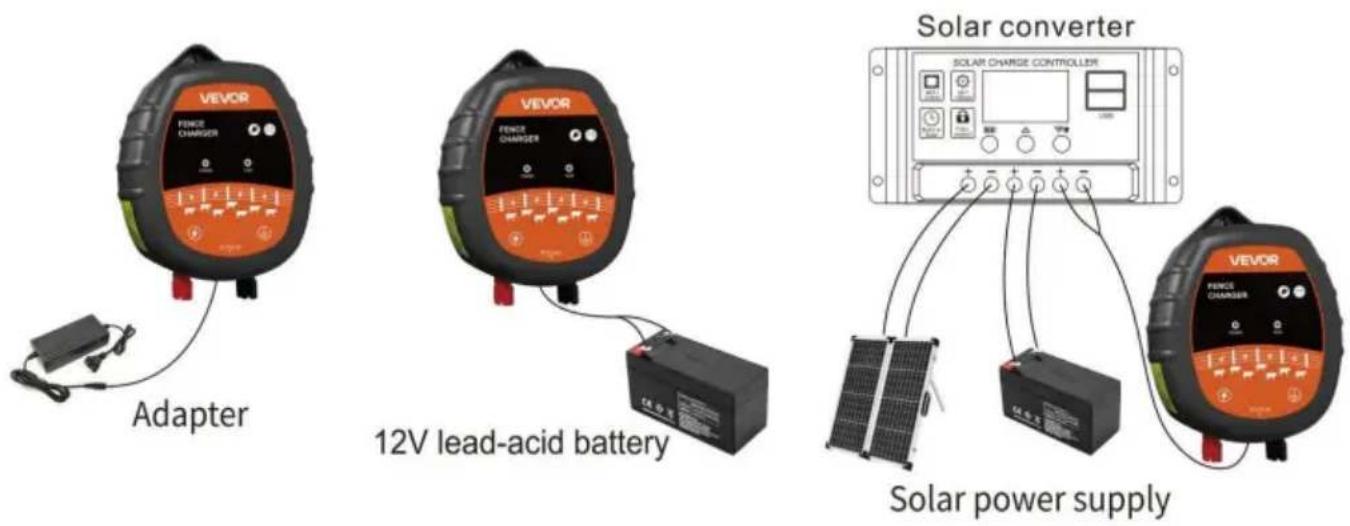

1. Elektryczny płot impulsowy zasilany jest za pomocą zasilacza, akumulatora kwasowo-ołowiowego lub energii słonecznej (jedna z trzech)

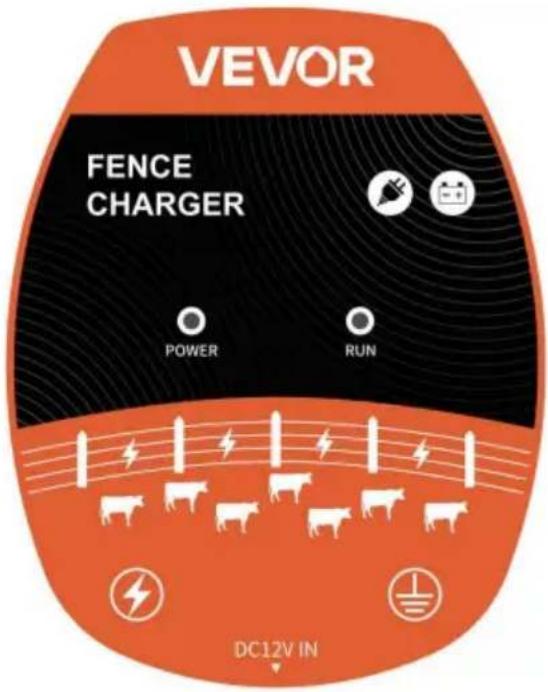

Kontrolka zasilania

Kontrolka pracy

ŚRODKI OSTROŻNOŚCI PODCZAS INSTALACJI

1. Zainstalowany przewód metalowy musi być izolowany od słupa nośnego, niezależnie od tego, czy jest to pal drewniany, czy słup nośny metalowy. Należy stosować specjalne izolatory.
2. Jeżeli przewód podłączony do wyjścia jest podłączony do innych metali lub podłączony do uziemienia w środowisku deszczowym i wilgotnym, napięcie wyjściowe urządzenia zostanie obniżone, co zmniejszy wpływ na zwierzęta.
3. Musi być skutecznie uziemiony. Jeśli przez dłuższy czas nie pada deszcz, w regionie północnym ziemia jest bardzo sucha lub znajduje się na obszarze pustynnym, siła uderzeniowa

napięcie zostanie obniżone, a środowisko powinno być lekko wilgotne, wybierane w miarę możliwości.

1. Ten produkt jest przeznaczony wyłącznie do hodowli i miejsc specjalnych. Nie dotykać urządzenia impulsowego wysokiego napięcia.
2. Chwasty i gałęzie wokół metalowych przewodów przewodzących, takie jak wiele splątanych przewodów, należy czyścić na czas, w przeciwnym razie napięcie będzie zmniejszone i sprzęt straci swoją funkcję. Zwłaszcza, gdy pada deszcz, przewód będzie całkowicie uziemiony, a napięcie spadnie do niższego poziomu.
3. Przewód przejściowy od zacisku wyjścia impulsowego do uziemienia zacisku ogrodzenia elektrycznego do przedniego przewodu metalowego i uziemienia stosu nie może używać wielordzeniowej linii energetycznej do przejścia. Należy stosować dwa niezależne przewody, a odległość między nimi powinna wynosić ponad 16 stóp.
4. W przypadku wystąpienia poniższych warunków podczas instalacji zaleca się, że gospodarz ogrodzenia elektrycznego powinien wyprowadzić metalowy drut na ogrodzenie podczas uziemiania czarnego zacisku uziemiającego (jak pokazano na powyższym metalowym rysunku legendy instalacji przewodów): środowisko jest suche, duże zwierzęta są przetrzymywane w niewoli i w miejscach oddalonych o ponad 0,6 mili.

P: Jak ocenić, czy sprzęt testowy działa prawidłowo?

A: 1. Jeśli ekran się zaświeci, kontrolka zasilania pozostanie włączona, a migające światło do jazdy dziennej jest uważane za normalne; jeżeli światło do jazdy dziennej świeci się ciągle, oznacza to awarię urządzenia.

1. Po normalnym włączeniu hosta należy posłuchać, czy występuje normalny dźwięk wyjściowy napięcia impulsowego z hosta (gdy host pracuje normalnie, będzie emitować dźwięk tykania, a jeśli nie będzie dźwięku, oznacza awarię sprzętu). Podłącz jeden koniec izolowanego przewodu do

czerwony zacisk wyjściowy i drugi koniec blisko czarnego zacisku uziemiającego (w granicach 0,1 cala) i sprawdź, czy nie ma iskier elektrycznych. Jeśli występuje dźwięk klikania lub iskra, wskazuje to, że sprzęt działa prawidłowo. Jeśli nie ma iskry elektrycznej, oznacza to, że sprzęt jest uszkodzony.

P: Jaki jest powód, dla którego ogrodzenie elektryczne powoduje niewielkie lub żadne porażenie prądem (zwierzęta nie reagują na dotyk)?

A: 1. Najpierw sprawdź, czy urządzenie działa normalnie. (Zobacz Pytanie 1).

1. Sprawdź, czy połączenie między czerwonym portem wyjściowym na hoście a czarnym portem uziemienia jest luźne.
2. Sprawdź, czy linia podłączona do czerwonego portu wyjściowego na ogrodzeniu jest w kontakcie z chwastami, drzewami, przedmiotami metalowymi i ziemią (jeśli tak, proszę w porę dostosować linię na ogrodzeniu).
3. Sprawdź, czy przewód podłączony do czerwonego portu wyjściowego na ogrodzeniu jest w kontakcie z przewodem na czarnym zacisku uziemiającym. (Przewód na czerwonym zacisku wyjściowym nie może stykać się z przewodem na czarnym zacisku uziemiającym).
4. Sprawdź, czy miejsce uziemienia hosta jest suche lub czy stos uziemiający nie jest wystarczająco głęboki (należy unikać zbyt suchego środowiska do uziemienia; stos uziemiający musi być zakopany w ziemi na głębokość większą niż 5 stóp).

Gdy środowisko instalacji ogrodzenia elektrycznego jest suche i uziemienie jest słabe, możesz zapoznać się z instrukcjami instalacji w podręczniku, aby poprowadzić przewód uziemiający do ogrodzenia.

ZASTRZEŻENIE

(1). Napięcie generowane przez produkt jest napięciem impulsowym. Ma wysokie napięcie wewnątrz podczas pracy. Aby uniknąć porażenia prądem, nie rozmontowywać bez pozwolenia.

(2) Na wyjściu i przednim końcu produktu występuje wysokie napięcie. Nie dotykaj go, gdy produkt jest włączony; zamontuj przednią osłonę, słup, drut ze stopu i prawidłowy obwód przed zainstalowaniem ładowarki słonecznej. Nie

instaluj ładowarki słonecznej przy włączonym zasilaniu.

(3). Nigdy nie instaluj ogrodzeń elektrycznych podczas burzy. (4). Przed instalacją i użytkowaniem należy zapoznać się z niniejszą instrukcją, samodzielnie, aby prawidłowo używać tego produktu i ustandaryzować działanie, w przeciwnym razie wszelkie konsekwencje będą ponoszone przez użytkownika. (5). Wzór opakowania producenta może ulec zmianie bez powiadomienia, a zdjęcia sklepu będą aktualizowane w miarę możliwości, aby zapewnić ich aktualność typy produktów.

PRAWIDŁOWA UTYLIZACJA

Niniejszy produkt podlega postanowieniom dyrektywy UE

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Unii Europejskiej. Dotyczy produktu i wszystkich akcesoriów

oznaczonych tym symbolem. Produkty oznaczone w ten sposób nie mogą być

wyrzucane razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów. Punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.

INFORMACJE FCC

OSTRZEŻENIA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do korzystania z urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega spełnieniu dwóch warunków:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą spowodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę

odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do korzystania z urządzenia.

UWAGA: To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami dla urządzenia cyfrowego klasy B, zgodnie z częścią 15 przepisów FCC. Te limity są zaprojektowane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacji mieszkaniowej. Ta jednostka generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeżeli nie zostanie zainstalowana i używana zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Jednakże nie ma gwarancji, że w konkretnej instalacji nie wystąpią żadne zakłócenia. Jeśli ten sprzęt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co może być jedną lub kilkoma z następujących miar:

Zmień orientację lub położenie anteny odbiorczej.

Zwiększ odległość między urządzeniem a odbiornikiem. Podłącz urządzenie do gniazdka w innym obwodzie niż ten, do którego jest podłączony.

Odbiornik jest podłączony.

Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym, aby uzyskać pomoc.
