MANUALE UTENTE TT-P12 Vevor

RECINZIONE ELETTRICA

CARICABATTERIE

MODELLO: TTP12

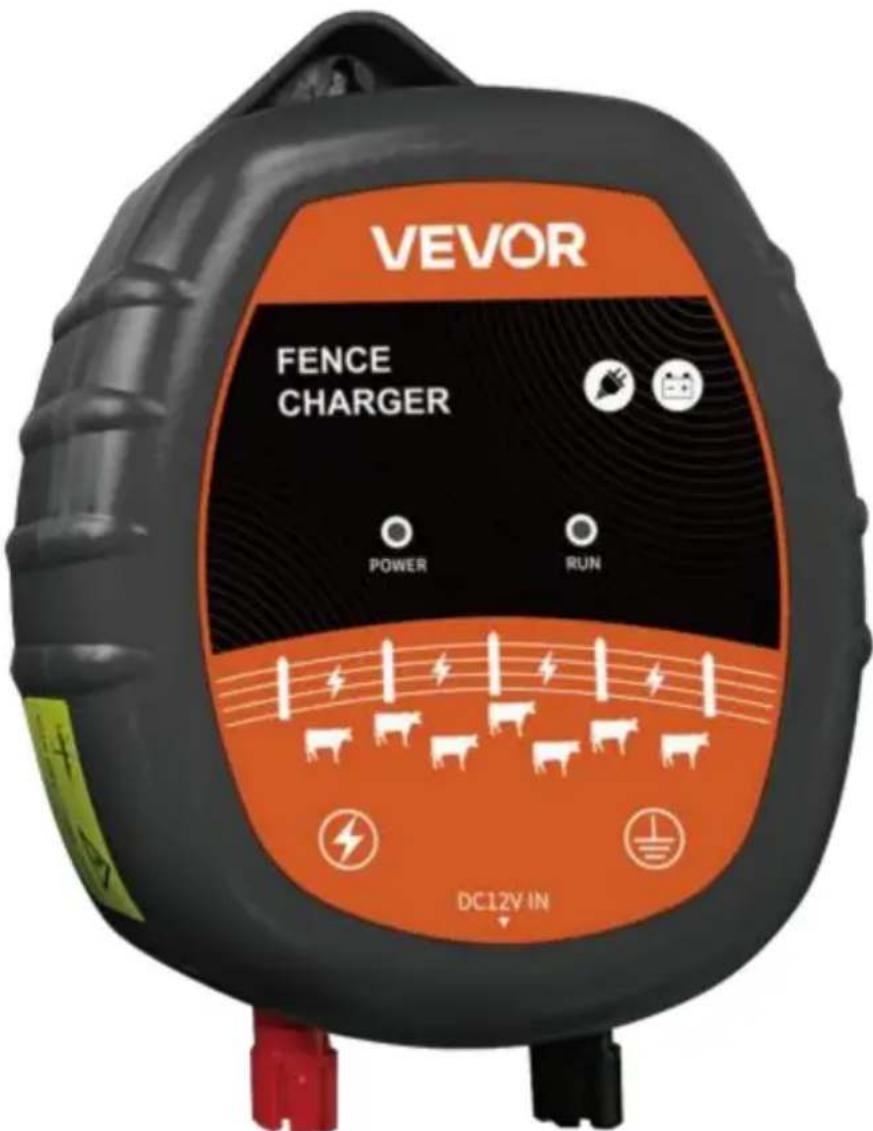

VEVOR FENCE CHARGER POWER RUN DC12V IN

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

ATTENZIONE:

Leggere attentamente il presente manuale prima dell'installazione e dell'uso, acquisire familiarità con il corretto metodo di utilizzo del prodotto e standardizzarne il funzionamento, in caso contrario tutte le conseguenze saranno a caredcutente.

Precauzioni per l'installazione: La tensione generata dal prodotto è una tensione impulsiva.

1. Questo prodotto presenta alta tensione interna durantenzionamento.
   Per evitare scosse elettriche, non smontarlo senza autorizzazione. 2.
   L'alta tensione
   all'uscita e all'estremità anteriore del prodotto è compresa tra 5000 V e 10000
   V. Non toccarlo quando il prodotto è in funzione. Installare l'host dopo aver
   installato correttamente il filo in sublega dell'asta di recinzione anteriore e
   il circuito corretto. Non installare l'host sotto tensione.

1. Non installare la recinzione elettrica durante i fulmini; 4.

Non installare l'host a impulsi direttamente all'esterno o in un luogo umido posto.

1. In caso di anomalie del prodotto, interrompere innanzitutto l'alimentazione e avvisare tempestivamente il personale addetto all'installazione o alla manutenzione. Non smontare o riparare da soli, altrimenti si dovranno sostenere i costi.

conseguenze;

1. L'utente non deve aprire l'host per manutenzione, altrimenti la nostra azienda non fornirà garanzia; 7. Gli utenti di questo

prodotto devono avere conoscenza di elettricità

sicurezza e salvataggio in caso di scosse

elettriche; 8. Leggere attentamente il presente manuale prima

dell'installazione e dell'uso, acquisire familiarità con il corretto metodo di utilizzo del prodotto e standardizzarne il funzionamento, altrimenti tutte le conseguenze saranno a carico dell'utente.

VEVOR FENCE CHARGER

Caricabatterie da recinzione

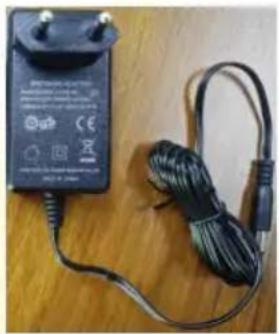

Adattatore di alimentazione

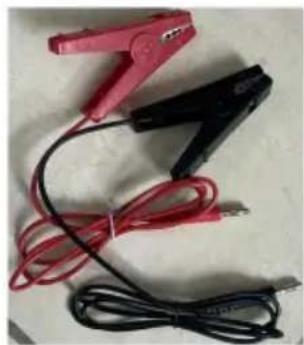

Cavo di alimentazione CC

Specifiche USA o specificheuropee

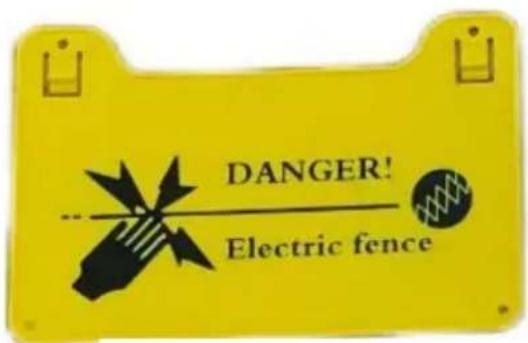

Segnale diavvertimento

Cavo di uscita di potenza

Modello	TT-P12
Alimentazione dell'apparecchiatura	Adattatore di alimentazione: DC12V 2A
Potenza dell'attrezzatura	ÿ3W
Produzione di energia	1,0J
Uscita di tensione	10 kV
ampiezza dell'impulso	10 kV
larghezza di impulso	ÿ1 ms
Intervallo di scarica	1,0 secondi
Lunghezza raggiungibile della singola linea	1kΩ
Grado di protezione	IP65
Temperatura relativa	-20 ~ +50
Umidità relativa	Meno del 95%
Porta di uscita impulsi host	Uscita a impulsi a canatingolo
Dimensioni delprodotto	135 millimetri 200 millimetri 55 millimetri

INSTALLAZIONE ATTREZZATURE

(ÿ)Installazione di cavi conduttivi metallici

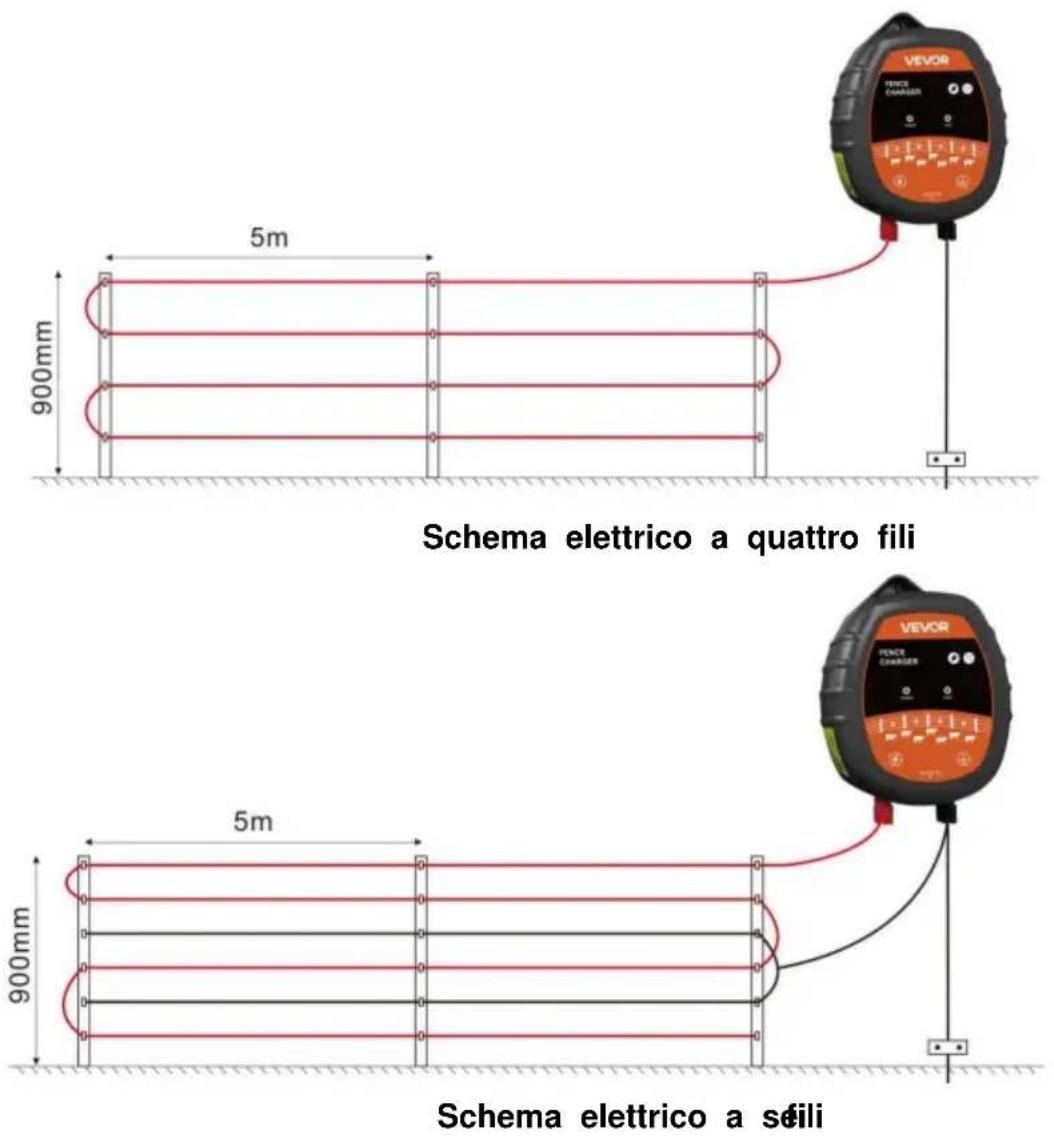

Il metodo di cablaggio del cavo conduttivo anteriore deve essere ragionevolmente installato in base al tipo, alle dimensioni e ai materiali conduttivi dell' animali in cattività. Di seguito sono riportati alcuni schemi elettrici tipici. Trova metodi di cablaggio uguali e simili in base alle vostre esigenze.

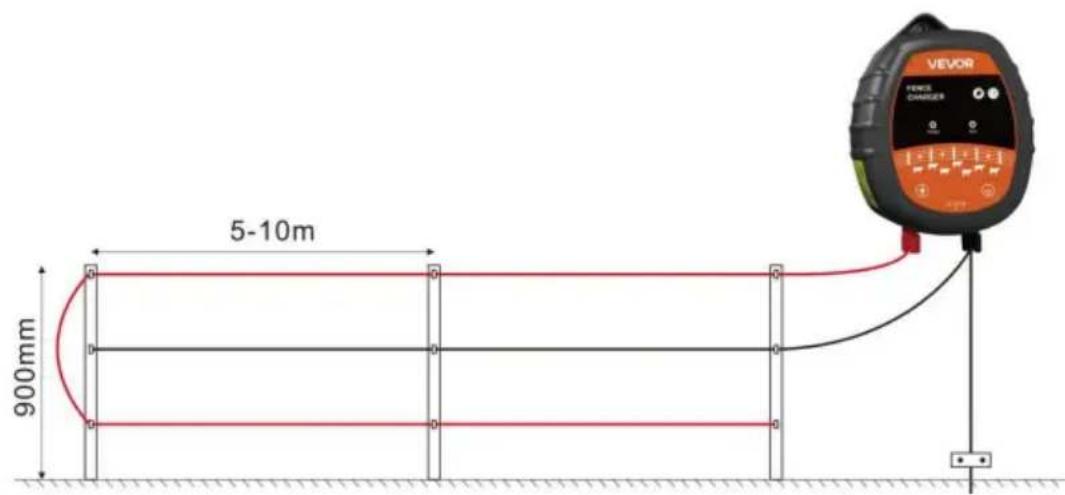

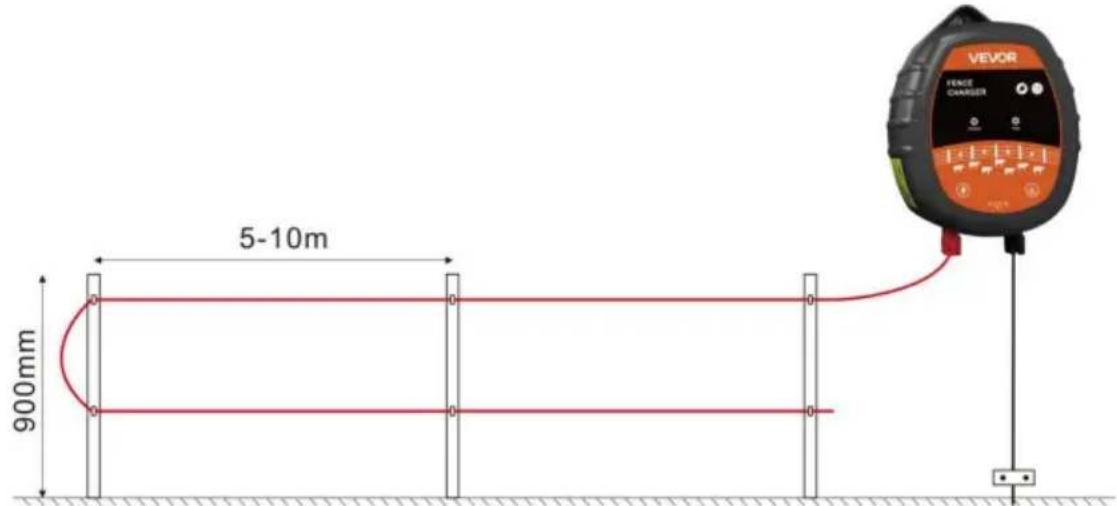

5-10m 900mm VEVOR FENCE CHARGER

Schema elettrico a due fili

5-10m 900mm VEVOR VEEVOR CHARGES

Schema elettrico a tre fili

(ÿ)Installazione di apparecchiature

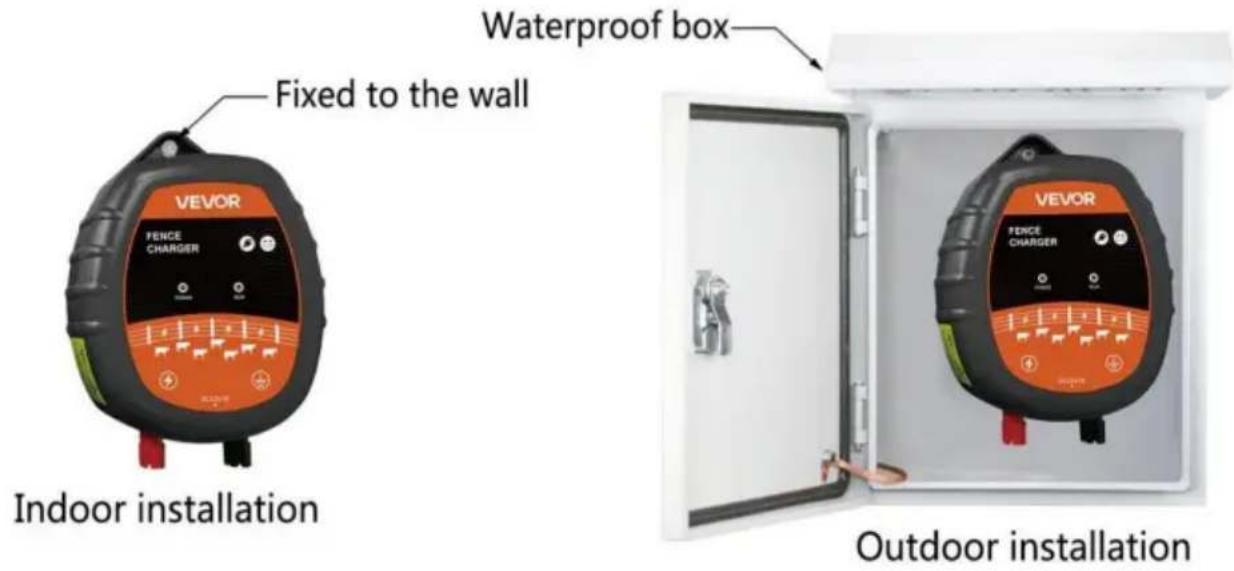

1. Fissare l'host della recinzione elettrica a impulsi all'interno e, se è installato all'esterno, deve essere installato in una scatola impermeabile.

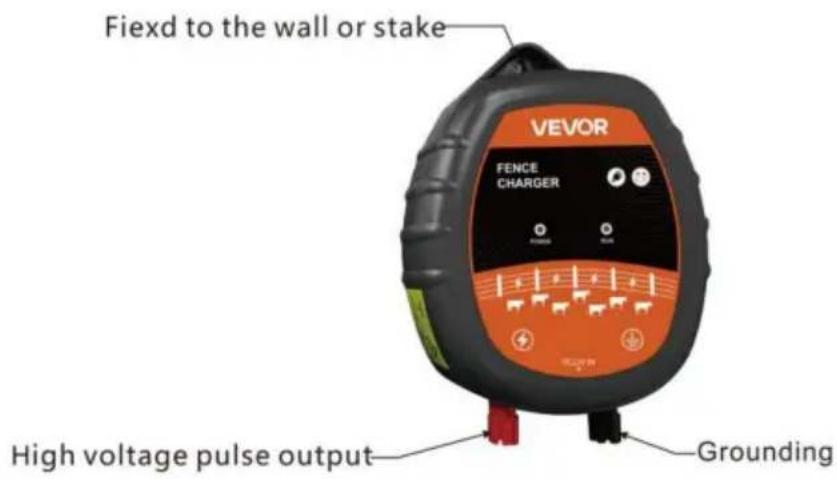

1. Il terminale della recinzione elettrica a impulsi è dotato di un terminale rosso e di un terminale nero. Il terminale rosso è il terminale di uscita ad alta tensione a impulsi, mentre il termina nero è il terminale di messa a terra.

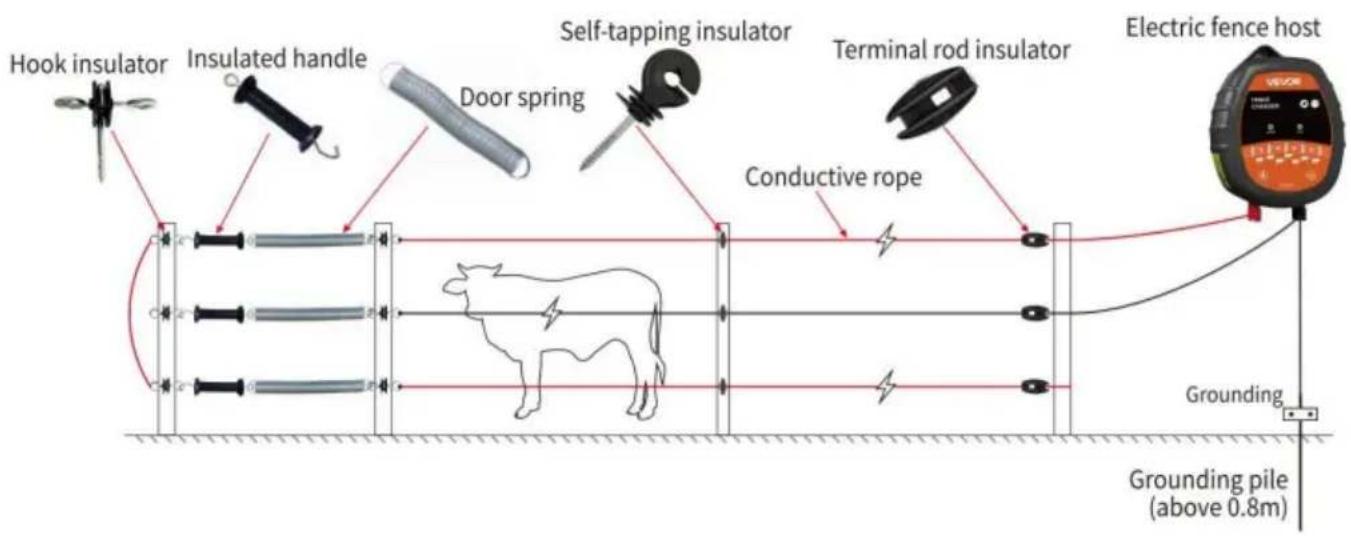

1. Installare l'isolante, la molla, la maniglia isolante e gli altri accessori sul catasta di legnaanteriore.

Isolante per asta terminale

Viene utilizzato principalmente per fissare all'angolo o al palo di legno terminale, fissare e stringere la potenza sulla fune e garantire l'isolamento con il palo di legno.

Isolante autofilettante Viene

installato principalmente sul palo verticale con materiale morbido come un palo di legno o di plastica, che svolge la funzione di supporto della fune conduttiva e dell'isolamento.

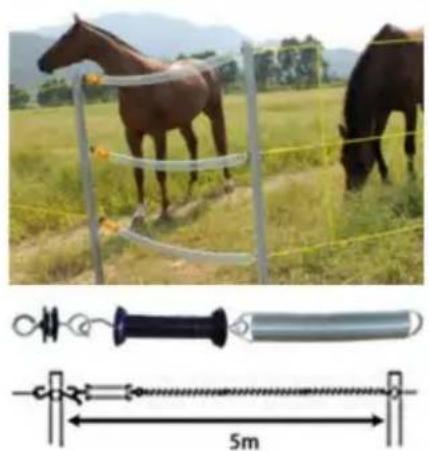

È composta da un isolatore a gancio bidirezionale, una maniglia isolante e una molla di chiusura. Una volta fissata la porta, questa viene collegata alle aste verticali su entrambi i lati della porta, che possono essere rimosse in qualsiasi momento per facilitare l'accesso di persone o animali e garantire l'integrità del perimetro quando la porta è chiusa.

1. La recinzione elettrica a impulsi è dotata di un terminale rosso e di un terminale nero. Il terminale rosso è il terminale di uscita ad impulsi ad alta tensione, mentre il terminale nero è il terminale di messa a terra. Il terminale di messa a terra può anche essere collegato a un filo sulla recinzione, dopo averlo collegato al palo di messa a terra (questi modalità di cablaggio può far sì che gli animali di grossa taglia percepiscano colpi più fo quando incontrano contemporaneamente il filo rosso di uscita a impulsi e il filo nero di messa a terra. Nota: il filo nero di messa a terra non deve entrare in contatto con il filo rosso di uscita a impulsi sulla recinzione).

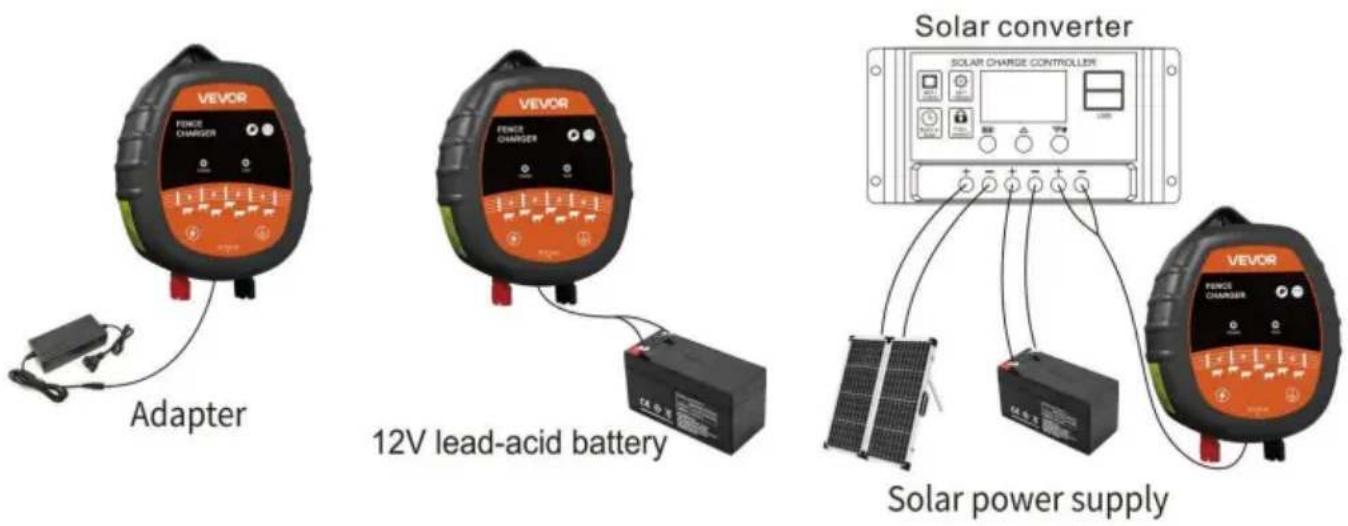

1. La recinzione elettrica Pulse è alimentata da un adattatore di corrente, da una batteria al piombo o dall'energia solare (una su tre)

VEVOR FENCE CHARGER Adapter VEVOR FENCE CHARGER 12V lead-acid battery Solar converter SOLAR CHANGE CONTROLLER VEVOR FENCE CHARGER Solar power supply

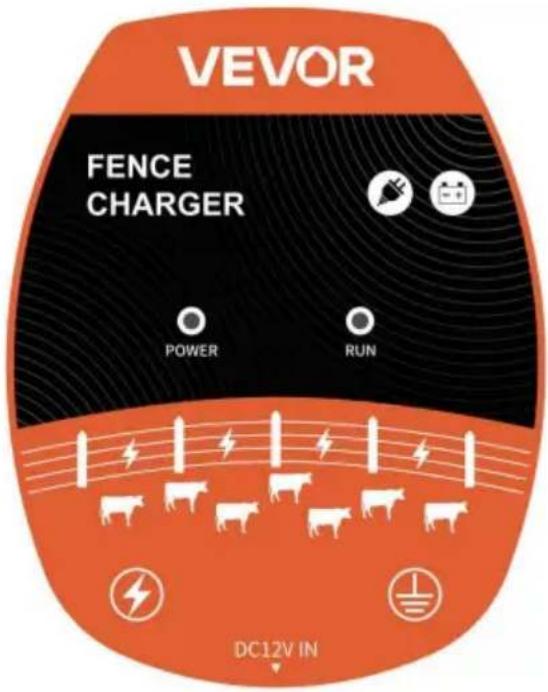

VEVOR FENCE CHARGER POWER RUN DC12V IN

POWER RUN

Spia dialimentazione

Spia luminosa di funzionamento del lavoro

PRECAUZIONI DI INSTALLAZIONE

1. Il conduttore metallico installato deve essere isolato dal palo di sostegno, sia esso un palo di legno o un palo di sostegno metallico, devono essere utilizzati degli isolanti spec essere installato.
2. Se il filo collegato all'estremità di uscita è collegato ad altri metalli o collegato a terra in ambiente piovoso e umido, l'uscita la tensione dell'apparecchiatura verrà abbassata, riducendo l'impatto su animali.
3. Deve essere efficacemente messo a terra. Se non piove per un lungo periodo nel regione settentrionale, la terra è molto secca, o in una zona desertica, la forza d'attacco

la tensione verrà ridotta e dovrebbe essere presente un ambiente leggermente umido selezionati il più possibile.

1. Questo prodotto è destinato esclusivamente all'allevamento e in luoghi speciali. Non toccare. apparecchiature ad alta tensione impulsi.
2. Erbacce e rami attorno ai cavi conduttivi metallici, come molti fili aggrovigliati, devono essere puliti in tempo, altrimenti la tensione sarà ridotto e l'attrezzatura perderà la sua funzionalità. Soprattutto quando piove, il conduttore sarà completamente messo a terra e la tensione scenderà a un valore inferiore livello.
3. Il filo di transizione dal terminale di uscita dell'impulso e la messa a terra terminale della recinzione elettrica al conduttore metallico anteriore e alla messa a terra La pila non può utilizzare una linea elettrica multipolare per la transizione. Due indipendenti devono essere utilizzate linee elettriche e la spaziatura tra le due linee deve essere più di 16piedi.
4. In caso di verifica delle seguenti condizioni durante l'installazione, si raccomanda che l'ospite della recinzione elettrica dovrebbe far passare un filo metallico sulla recinzione mentre si collega a terra il terminale di messa a terra nero (come mostrato nel metallo sopra) legenda installazione filo): il terreno dell'ambiente è asciutto, gli animali di grandi dimensioni sono tenuti in cattività e in luoghi molto distanti (oltre 1 km).

Domande frequenti

D: Come si può valutare se l'apparecchiatura di prova funziona normalmente?

A: 1. Se lo schermo si illumina, la spia di alimentazione rimane accesa e il la luce di marcia lampeggia, è considerato normale; Se la luce di marcia è Se è costantemente acceso, indica un malfunzionamento del dispositivo.

1. Dopo che l'host è stato acceso normalmente, ascolta se c'è un segnale normale suono di uscita della tensione a impulsi dall'host (quando l'host è in funzione) normalmente emetterà un suono di scarica ticchettio e se non c'è alcun suono, indica un guasto dell'apparecchiatura). Collegare un'estremità di un filo isolato al

terminale di uscita rosso e l'altra estremità vicino al terminale di terra nero (entro 0,1 pollici) e verificare la presenza di scintille elettriche. Se si sente un clic suono o scintilla, indica che l'apparecchiatura funziona correttamente. Se c'è Se non c'è scintilla elettrica, significa che l'apparecchiatura difettosa.

D: Qual è il motivo per cui la recinzione elettrica non produce o produce solo scariche elettriche? (gli animali non rispondono quando vengono toccati)?

A: 1. Verificare innanzitutto se il dispositivo funziona normalmente. (Fare riferimento a Domanda 1).
2. Controllare se la connessione tra la porta di uscita rossa sull'host e la la porta di terra nera è allentata.
3. Controllare se la linea collegata alla porta di uscita rossa sulla recinzione è a contatto con erbacce, alberi, oggetti metallici e terreno (in tal caso, si prega di regolare in tempo la linea della recinzione).
4. Controllare se il filo collegato alla porta di uscita rossa sulla recinzione è in contatto con il filo sul terminale di terra nero. (Il filo sul terminale rosso il terminale di uscita non deve essere a contatto con il filo sulla terra nera terminale).
5. Verificare se il punto di messa a terra dell'host è asciutto o se la messa a terra il palo non è sufficientemente profondo (cercare di evitare un ambiente troppo secco per la messa a terra e il palo di messa a terra deve essere interrato nel terreno a più di 1,5 metri). Quando l'ambiente di installazione della recinzione elettrica è asciutto e la messa a terra è povero, puoi fare riferimento alle istruzioni di installazione nel manuale per condurre una filo di terra all'ecinzione.

DISCLAIMER

(1). La tensione generata dal prodotto è una tensione impulsiva. Ha un'elevata tensione interna durante il funzionamento. Per evitare scosse elettriche, si prega di non smontarlo senzapermesso.
(2). C'è alta tensione all'estremità di uscita e all'estremità anteriore del prodotto. Non toccarlo quando il prodotto è in funzione; installare la recinzione anteriore polo, filo di lega e circuito corretto prima di installare il caricabatterie solare. Non

installare il caricabatterie solare con l'alimentazionecesa.

(3). Non installare mai recinzioni elettriche durante i temporali.
(4). Si prega di leggere attentamente questo manuale prima dell'installazione e dell'uso, familiarizzare l'uso corretto di questo prodotto e standardizzarne il funzionamento, in caso contrario tutte le conseguenze saranno a caricodell'utente.
(5). Il modello di imballaggio del produttore può cambiare senza preavviso e le foto del negozio saranno aggiornate il più possibile per garantire le ultime novità tipologie di prodotto.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali potrebbero non essere smaltito con i normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

INFORMAZIONI FCC

AVVERTENZE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a seguendo due condizioni:

1) Questo prodotto potrebbe causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbe causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte

responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il attrezzatura.

NOTA: Questa apparecchiatura è stata testata e ritenuta conforme ai limiti per un Dispositivo digitale di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettato per fornire una protezione ragionevole contro interferenze dannose in un installazione residenziale. Questa unità genera, utilizza e può irradiare radiofrequenza energia e se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garantire che non si verifichino interferenze in una particolare installazione. Se questo l'apparecchiatura provoca interferenze dannose alla ricezione radiofonica o televisiva, che può essere una o più delle seguenti misure:

ÿ Riorientare o riposizionare l'antenna ricevente. ÿ

Aumentare la separazione tra l'apparecchiatura e il ricevitore. ÿ Collegare

l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegata il ricevitore è collegato.

ÿ Per assistenza, rivolgersi al rivenditore o a un tecnico radio/TV esperto.
