HTFD1555 - Accessoires pour véhicules Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Couverture de caisse de camion (tonneau cover) pliable
Marque	Vevor
Modèle	HTFD1555
Compatibilité	Ford F-150 (2015-2020 et 2021-2023, cabine courte)
Matériau	Vinyle et aluminium
Couleur	Noir
Alimentation	Aucune (mécanique manuelle)
Nombre de panneaux	2 à 3 panneaux pliables (tri-fold)
Longueur de caisse compatible	5,5 pieds (environ 1,67 m)
Poids approximatif	15 kg
Fonctions principales	Protection contre les intempéries et le vol, amélioration aérodynamique, sécurisation du chargement
Type d'installation	Sans perçage, fixation par pinces de serrage
Outils nécessaires	Tournevis cruciforme, clé Allen (fournie)
Sécurité	Pinces de verrouillage en forme de J, sangles de sécurité
Entretien	Nettoyage avec chiffon doux et eau savonneuse; éviter produits abrasifs
Pièces détachées	Pinces, mousses de serrage, connecteurs plastique, goupilles transversales
Réparabilité	Pièces individuelles disponibles (voir liste dans la notice)
Garantie	Assistance technique via www.vevor.com/support

FOIRE AUX QUESTIONS - HTFD1555 Vevor

Quels véhicules sont compatibles avec la couverture HTFD1555 ?

Elle est compatible avec le Ford F-150 modèles 2015-2020 et 2021-2023, en version cabine courte (short bed).

Comment installer la couverture ?

Suivez les étapes du manuel : nettoyez la cloison, placez le couvercle sur les rails, fixez les pinces avant puis arrière en utilisant la clé Allen fournie. Serrez à la main uniquement.

Faut-il percer le camion pour l'installation ?

Non, l'installation est sans perçage. Les pinces en forme de J se fixent sous le rebord métallique du rail de lit.

La couverture est-elle étanche ?

Oui, elle est conçue pour être étanche grâce à des joints d'étanchéité en mousse et un ruban adhésif fourni.

Comment replier la couverture ?

Ouvrez le hayon, relâchez les pinces arrière, puis repliez le premier panneau et ensuite le deuxième panneau. Fixez les sangles de sécurité.

Quels outils sont nécessaires pour l'assemblage ?

Un tournevis cruciforme et la clé Allen fournie sont nécessaires. Toutes les pièces de montage sont incluses.

Comment entretenir la couverture ?

Nettoyez-la avec un chiffon doux et de l'eau savonneuse. N'utilisez pas de produits abrasifs ou chimiques.

Y a-t-il une batterie dans ce produit ?

Non, la couverture HTFD1555 est totalement mécanique : pas de batterie ni de composants électriques.

Où trouver des pièces de rechange ?

Contactez le support Vevor via www.vevor.com/support ou consultez la liste des pièces dans la notice pour commander des pièces spécifiques.

Comment éliminer la couverture en fin de vie ?

Conformément à la directive DEEE (2012/19/UE), ne la jetez pas dans les ordures ménagères. Déposez-la dans un point de collecte pour recyclage.

MODE D'EMPLOI HTFD1555 Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

TONNEAU DE CAMION

COUVERTURES

HTDG0957 HTTY1455 HTFD1555 HTGM1958 HTFD9968 HTTY1650 HTFD1565

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner de ne pas vous informer davantage s'il y a des mises à jour technologiques ou logicielles sur notre produit.

INTRODUCTION

AVERTISSEMENT :

PRÉCAUTIONS DE MONTAGE

1. Eloignez les enfants et les animaux domestiques pendant l'assemblage.
2. Veuillez assembler le produit en stricte conformité avec les instructions.

Un assemblage incorrect pourrait être dangereux.

1. Séparez et comptez toutes les pièces et le matériel.
2. Préparez l'outil suivant : tournevis cruciforme.
3. Suivez uniquement les utilisations prévues.

INSTRUCTIONS DE SÉCURITÉ DE LA BATTERIE

1. Étant donné que le produit contient des piles au lithium et que ce produit a une conception du toit étanche, il est interdit de démonter le produit sans autorisation ;
2. Comme le produit contient des piles, brûler le produit peut provoquer une explosion ;
3. Les réglementations locales doivent être respectées pour une élimination correcte (se référer aux chapitres pour les instructions).

Conservez les instructions.

PARAMÈTRES DU PRODUIT

Modèle	COMPATIBILITÉ DES VEHICULES	Matériau	de couleur	Tension
HTDG0957 Dodge	Ram 1500, 2019-2023, court	Noir	Vinyle, Aluminium	C.C 3V (Via R2450 Li-ion Batterie)
HTTY1455 Toyota	Tundra, 2021-2023, court
HTFD1555	Ford F-150, 2015-2020/2021-2023, Court
HTGM1958 Silverado/Sierra, 2019-2023, court
HTFD9968	Ford F250 F350, 1999-2023, Standard
HTTY1650 Toyota	Tacom, 2016-2023, court
HTFD1565 Ford	F-150, 2015-2020, Standard

LISTE DES PIÈCES

Lors du déballage de ce produit, assurez-vous que les pièces répertoriées ci-dessous sont incluses et inspectez soigneusement tout dommage qui aurait pu survenir pendant le transport. Si une pièce est manquante ou endommagée, n'essayez pas d'assembler ou d'utiliser le produit.

NOM	Image	HTDG0957	1455 16	HTFD501555	HTGM1958	HTFD9968		HTFDHTT1565
CouvertureAssemblée		1 PIECES	1 PIECES	1 PIECES	1 PIECES	1 PIECES	1 PIECES	1 PIECES
Crocket en plastique		2 PIECES	2 PIECES	2 PIECES	2 PIECES	2 PIECES	2 PIECES	2 PIECES
Mousse de serrageTampon		6 PIECES	6 PIECES	6 PIECES	6 PIECES	6 PIECES	6 PIECES	6 PIECES
Bâton de hayonRobinet		1 PIECES	1 PIECES	1 PIECES	1 PIECES	1 PIECES	1 PIECES	1 PIECES
PlastiqueConnecteur		2 PIECES	2 PIECES	2 PIECES	2 PIECES	2 PIECES	2 PIECES	2 PIECES
Goupille transversale M6Noix		2 PIECES	2 PIECES	2 PIECES	2 PIECES	2 PIECES	2 PIECES	2 PIECES
Clé Allen /		/	1 PCS	/	/	/	1 PCS
MontageBloc		/	4 PIECES /		/	/	4 PIECES	/
Bâton avantRuban (1,7 m)		/	/	1 PCS	/	1 PIECES	1 PIECES	1 PIECES
Mousse carree		/	/	/	/	/	1 PCS	/

MÉTHODES D'INSTALLATION

Étape 1: 1. Nettoyez la cloison et le rail du lit avant l'installation. 2. Pour les camions Ford, collez le joint avant bande sur le devant de la barrière de lit.
Étape 2: 1. Placez le couvercle des deux côtés. du rail de caisse avant du camion à nouveau dans la cabine. 2. Relâchéz les boucles de sécurité.

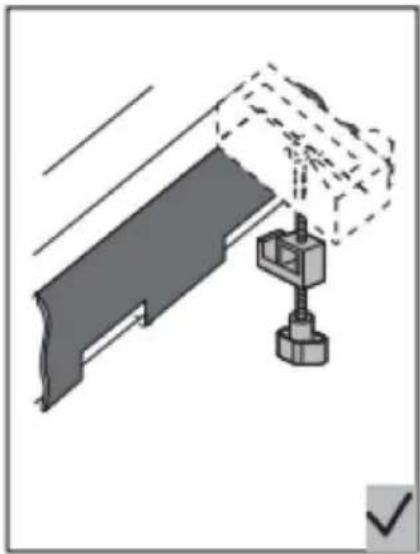

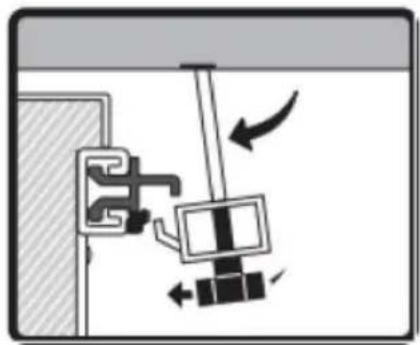

Étape 3: 1. Abaissez la pince avant pour position verticale. 2. Desserrez le bouton et faites glisser l'avant fixer au rail de lit. 3. Collez le support de serrage sur le support. position sur la barrière de lit. 4. Accrochez la pince en forme de J sous le rebord métallique du rail de lit et serrez le bouton.	Note: Serrez à la main UNIQUEMENT. NE PAS trop serrer.

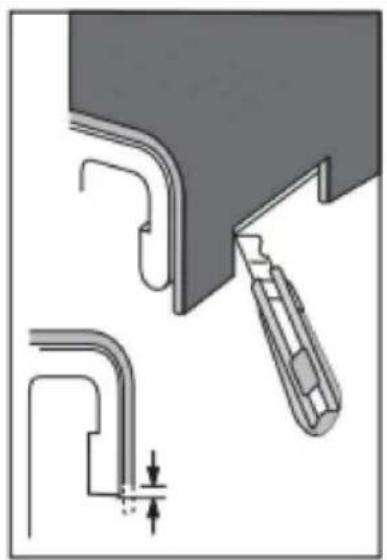

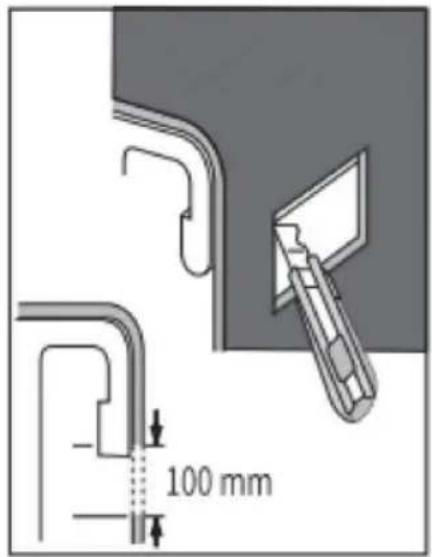

Il est nécessaire de couper la doublure du lit. Les pinces peuvent ne pas être exactement verticales.

Les pinces peuvent ne pas être exactement verticales.

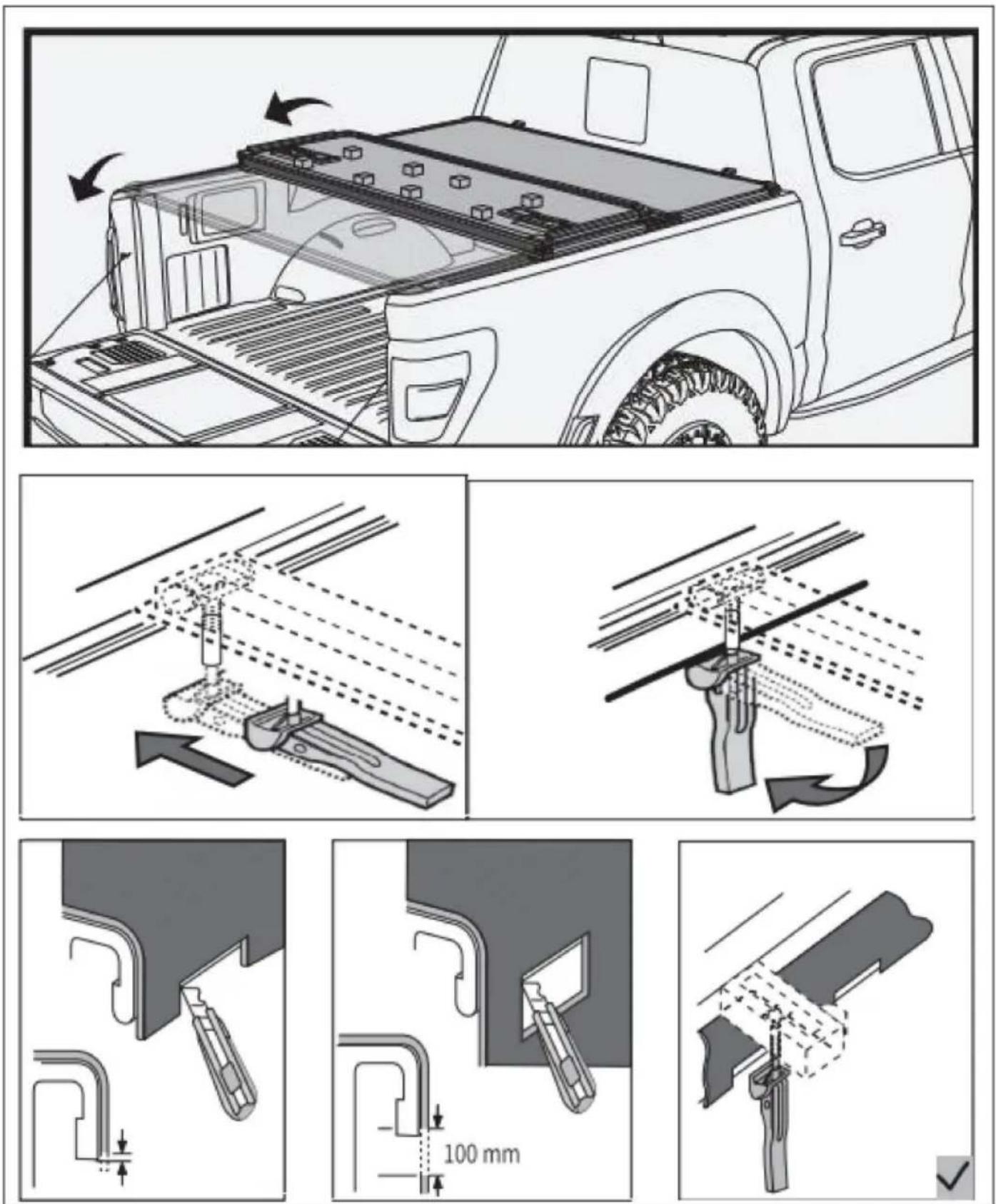

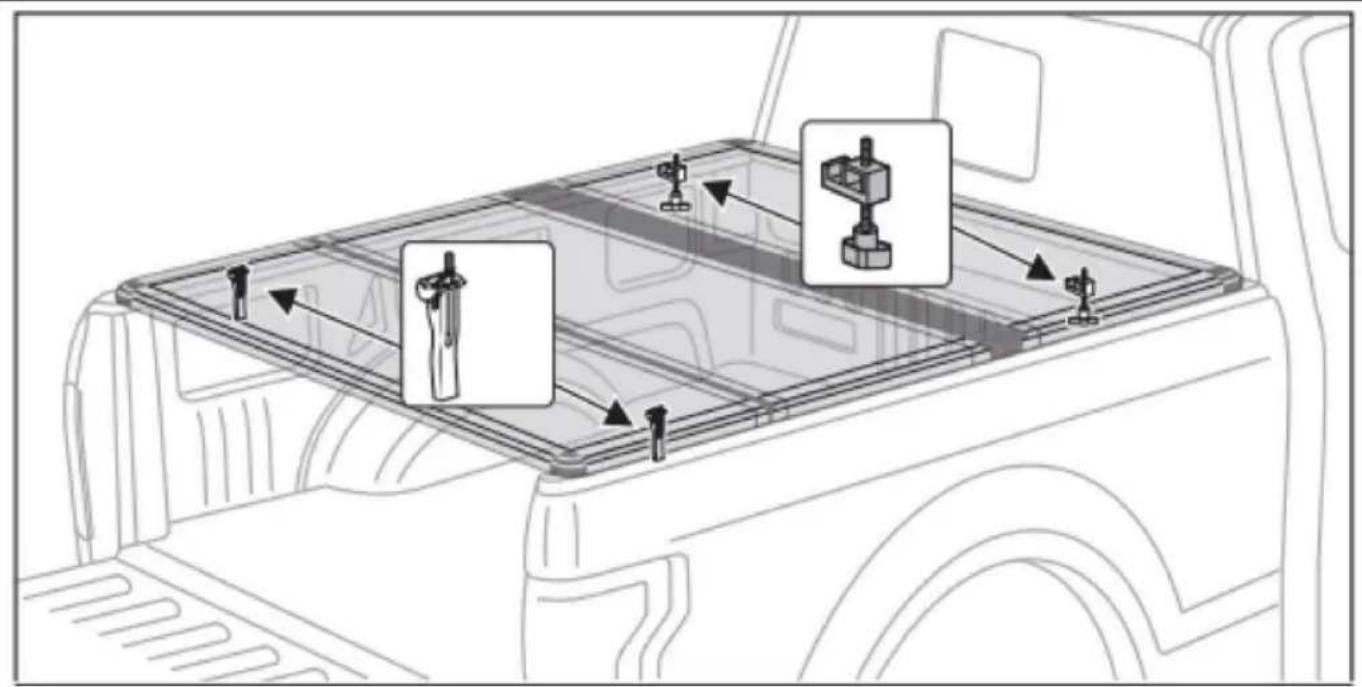

Étape 4 :

Dépliez complètement le couvercle et fixez les pinces arrière.

1. Abaissez la pince arrière en position verticale.

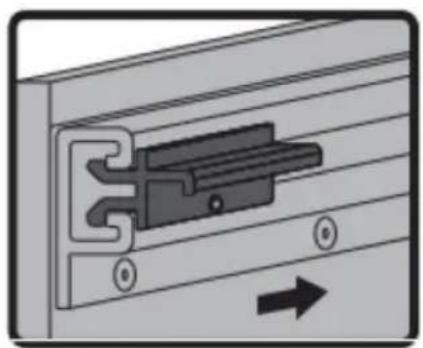

2. Faites glisser la pince arrière sur le rail du lit.
3. Collez le coussinet de serrage sur la position de montage sur le rail du lit.
4. Tournez la poignée de serrage pour ajuster la pince arrière à la bonne longueur.

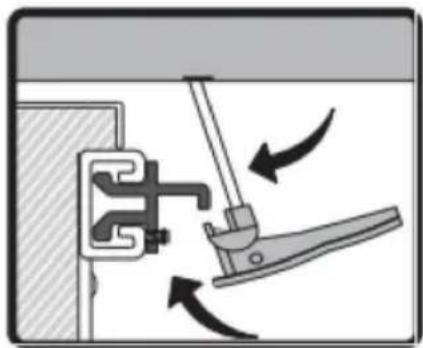

5. Accrochez la pince en forme de J sous le rebord métallique du rail de lit et poussez la poignée de serrage en position verticale.

Note :

Les pinces peuvent ne pas être exactement verticales.

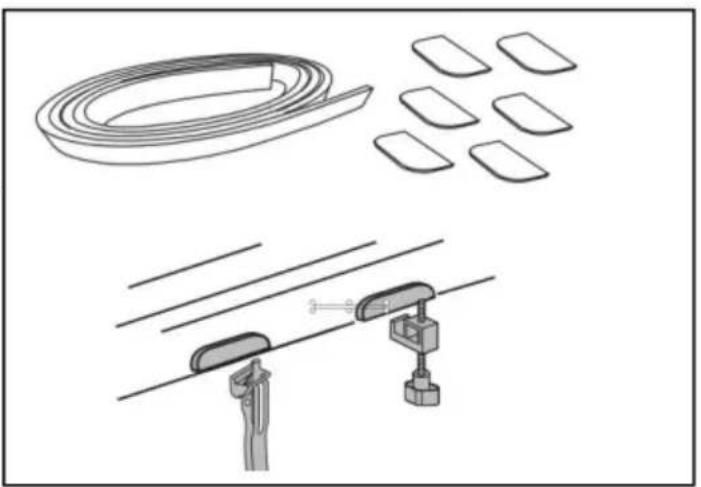

Étape 5 :

1. Scellez le hayon avec une bande de mousse d'étanchéité.
2. Collez le joint d'étanchéité avant sur le devant du rail de lit.

NOTE

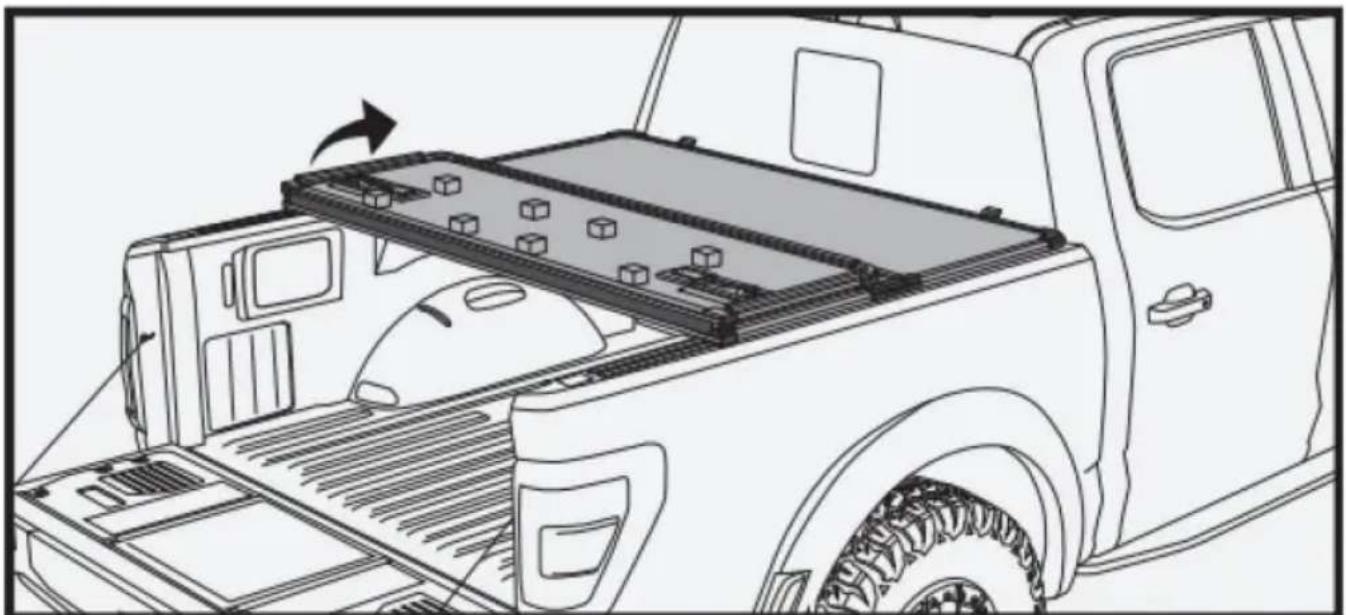

Repliez la couverture.

1. Ouvrez le hayon et relâchez les pinces arrière.
2. Repliez le premier panneau.

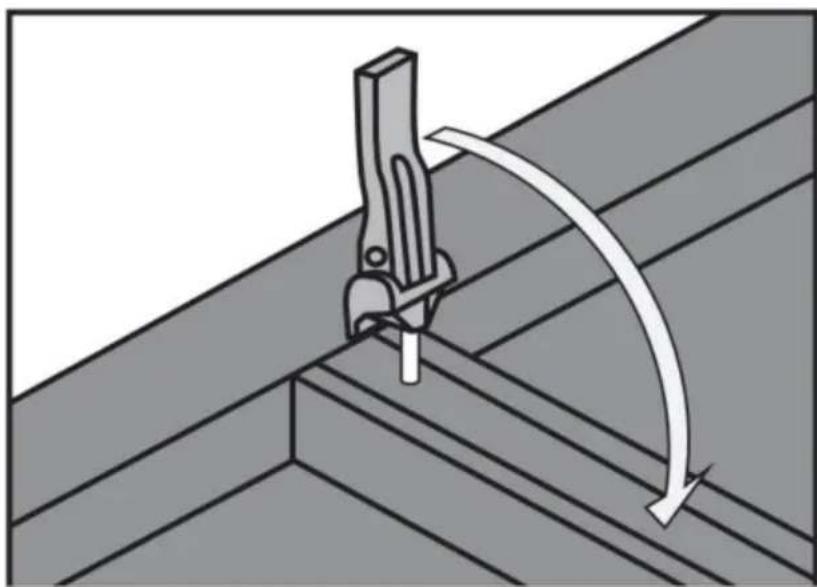

3. Pliez et fixez les pinces arrière dans leur position d'origine.

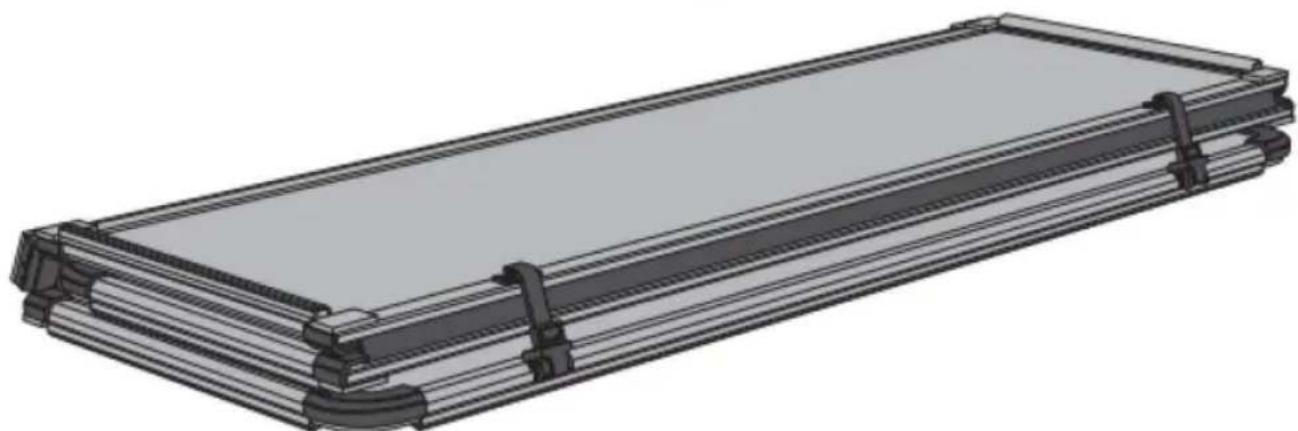

Étape 7 :

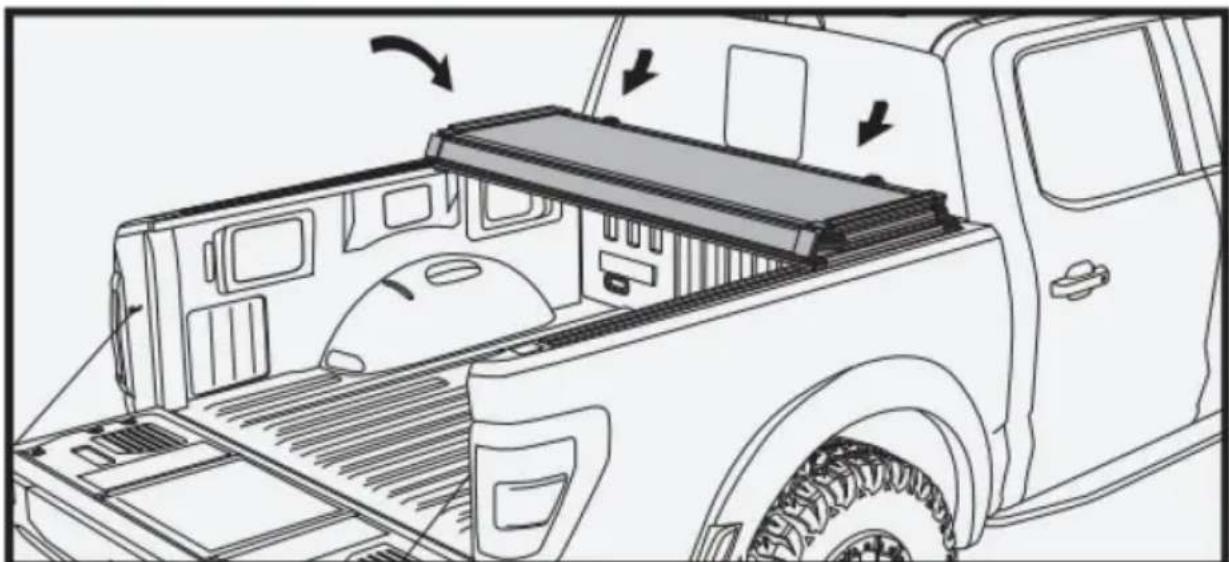

1. Repliez le deuxième panneau.
2. Fixez les boucles de sécurité.

Veuillez vérifier que les pinces et les sangles de sécurité sont bien serrées.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE.

Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués

avec ce symbole. Les produits marqués comme tels ne doivent pas être jetés avec les ordures ménagères

normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

ÉLIMINATION DE LA BATTERIE

Afin de minimiser les risques pour la santé et l'environnement à la fin de la durée de vie de ce produit, les

Les lois relatives aux déchets d'équipements électriques et électroniques (DEEE) et la directive sur les piles usagées exigent que vous jetiez ce produit dans un centre de collecte approprié où il sera envoyé afin de retirer les piles et de procéder à un recyclage approprié. Veuillez contacter vos

autorités pour plus de détails sur le recyclage et l'élimination en toute sécurité de ces produits dans votre région.
