| Produkttyp | Zusammenklappbare Laderaumabdeckung (Tonnenabdeckung) |
| Marke | Vevor |
| Modell | HTFD1555 |
| Kompatibilität | Ford F-150 (2015-2020 und 2021-2023, kurze Kabine) |
| Material | Vinyl und Aluminium |
| Farbe | Schwarz |
| Stromversorgung | Keine (manuell mechanisch) |
| Anzahl der Paneele | 2 bis 3 zusammenklappbare Paneele (Tri-Fold) |
| Kompatible Ladeflächenlänge | 5,5 Fuß (ca. 1,67 m) |
| Ungefähres Gewicht | 15 kg |
| Hauptfunktionen | Schutz vor Witterung und Diebstahl, Verbesserung der Aerodynamik, Sicherung der Ladung |
| Installationstyp | Bohrfrei, Befestigung mit Klemmbacken |
| Erforderliche Werkzeuge | Kreuzschlitzschraubendreher, Inbusschlüssel (im Lieferumfang enthalten) |
| Sicherheit | J-förmige Verriegelungsklemmen, Sicherheitsgurte |
| Wartung | Reinigung mit weichem Tuch und Seifenwasser; abrasive Produkte vermeiden |
| Ersatzteile | Klemmen, Klemmmoos, Kunststoffstecker, Querstifte |
| Reparierbarkeit | Einzelteile erhältlich (siehe Liste in der Anleitung) |
| Garantie | Technische Unterstützung über www.vevor.com/support |
Häufig gestellte Fragen - HTFD1555 Vevor
Benutzerfragen zu HTFD1555 Vevor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Fahrzeugzubehör kostenlos im PDF-Format! Finden Sie Ihr Handbuch HTFD1555 - Vevor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. HTFD1555 von der Marke Vevor.
BEDIENUNGSANLEITUNG HTFD1555 Vevor
Linkenheim-Hochstetten, Deutschland
euvertreter@gmail.com
+49 1727041930
Hergestellt in China
VEVOR®
TOUGH TOOLS, HALF PRICE
Technischer Support und E-Garantiezertifikat www.vevor.com/support
LKW-TONNEAU-ABDECKUNGEN
MODELL:
HTDG0957 HTTY1455 HTFD1555 HTGM1958 HTFD9968 HTTY1650 HTFD1565
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
LKW-TONNEAU
ABDECKUNGEN
HTDG0957 HTTY1455 HTFD1555 HTGM1958 HTFD9968 HTTY1650 HTFD1565
BRAUCHEN SIE HILFE? KONTAKTIERE UNS!
Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Sie können uns gerne kontaktieren:
Technischer Support und E-Garantiezertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.
EINFÜHRUNG
WARNUNG:
VORSICHTSMASSNAHMEN BEI DER MONTAGE
- Halten Sie Kinder und Haustiere während der Montage fern. 2. Bitte bauen Sie das Produkt unter strikter Einhaltung der Anweisungen zusammen.
Eine falsche Montage kann gefährlich sein.
- Trennen und zählen Sie alle Teile und Hardware.
- Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendreher.
- Befolgen Sie nur die vorgesehenen Verwendungszwecke.
BATTERIE-SICHERHEITSHINWEISE
- Da das Produkt Lithiumbatterien enthält und dieses Produkt über eine wasserdichte Konstruktion verfügt, ist es verboten, das Produkt ohne Genehmigung zu zerlegen.
- Da das Produkt Batterien enthält, kann das Verbrennen des Produkts zu einer Freisetzung führen.
- Für die ordnungsgemäße Entsorgung müssen die örtlichen Vorschriften befolgt werden (siehe entsprechender Abschnitt).
Kapitel für Anweisungen)
Bewahren Sie die Anleitung auf.
PRODUKTPARAMETER
| Model | FAHRZEUGKOMPATIBILITÄT | Farbmaterial | Stromspannung |
| HTDG0957 Dodge Ram 1500, 2019-2023, kurz | Schwarz | Vinyl, Aluminium | DC 3V (Über R2450 Li-Ion Batterie) |
| HTTY1455 Toyota Tundra, 2021-2023, kurz | |||
| HTPD1555 Ford F-150, 2015-2020/2021-2023, Kurz | |||
| HTGM1958 Silverado/Sierra, 2019-2023, Kurz | |||
| HTPD9968 Ford F250 F350, 1999-2023, Standard | |||
| HTTY1650 Toyota Tacoma, 2016-2023, kurz | |||
| HTFD1565 Ford F-150, 2015-2020, Standard |
STÜCKLISTE
Überprüfen Sie beim Auspacken dieses Produkts, ob die unten aufgeführten Teile vorhanden sind, und prüfen Sie sorgfältig, ob Transportschäden vorliegen.
Wenn ein Teil fehlt oder beschädigt ist, versuchen Sie nicht, das Produkt zusammenzubauen oder zu verwenden.
| NAME | Bild | HTDG0957 | HTTY1455 | HTFD1555 | HTGM1958 | HTFD9968 | HTTY1650 | HTFD1565 | ||
| AbdeckungMontage | 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PUS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS | / | / | / | / | / | / | / | ||
| Kunststoffhaken | 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PUS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS | / | / | / | / | / | / | / | ||
| KlemmschaumUnterage | 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 6PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCUS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1P US 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS | |||||||||
| Heckklappen-StickKlopfen | 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PCS 1PUS | / | / | / | / | / | / | |||
| PlastikVerbinder | 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PUS | / | / | / | / | / | / | |||
| M6 KreuzstiftNuss | 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2pcs | / | / | / | / | / | / | |||
| Innensechskantschlüssel | / | / | 1 STÜCK | / | / | 1 STÜCK/ | ||||
| MontageBlock | / | / | 4 STÜCK/ | / | / | 4 STÜCK | ||||
| Vorderer StockKlebeband (1,7 m) | / | / | / | 1 STÜCK | / | / | 1 STÜCK | |||
| Quadratischer Schaumstoff | / | / | / | / | / | / | 1 STÜCK | |||

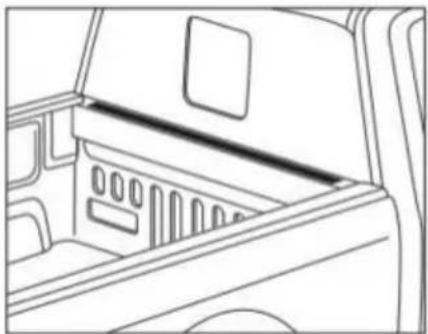

- Reinigen Sie die Trennwand und das Bettgitter vor der Installation.
- Bei Ford-Lkw kleben Sie die vordere Dichtung auf die Streifen an der Vorderseite des Bettgitters.
Schritt 2:

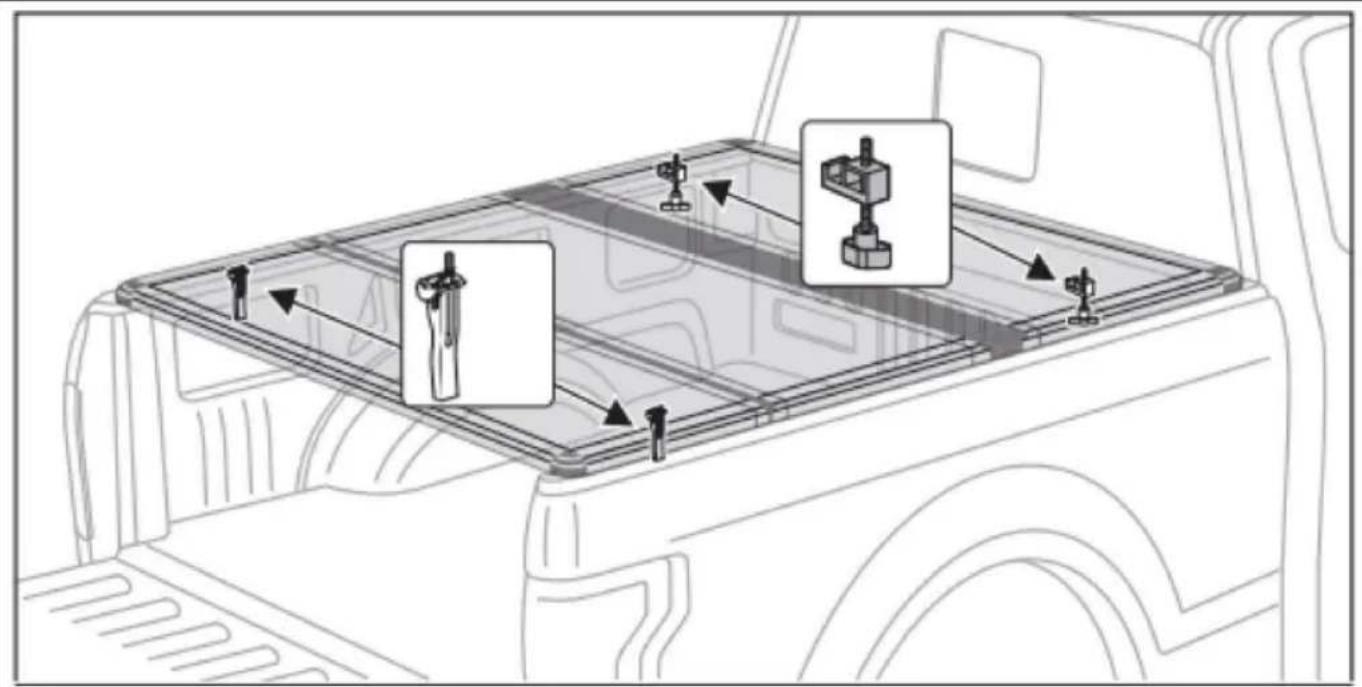

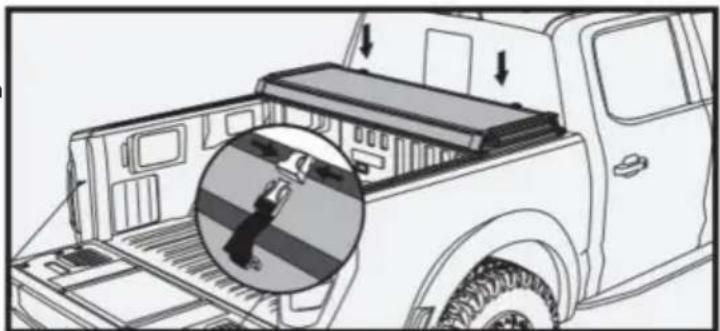

- Platzieren Sie die Abdeckungsbaugruppe auf beiden Seiten der vorderen LKW-Ladeflächenschiene, wieder zum Fahrerhaus hin.
- Sicherheitsschnallen lösen.
Schritt 3:

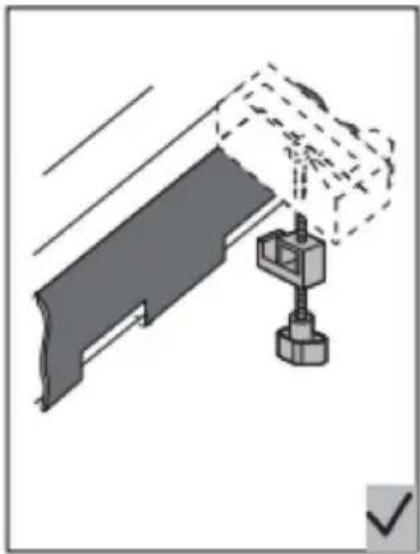

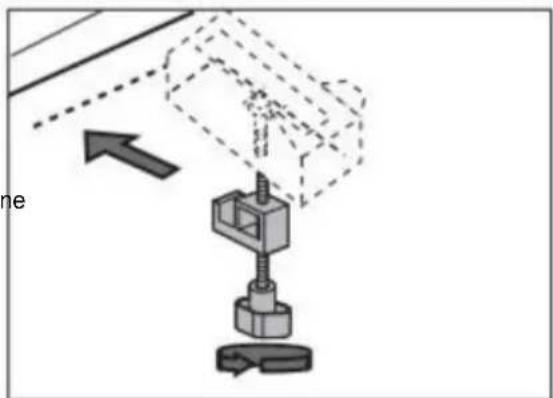

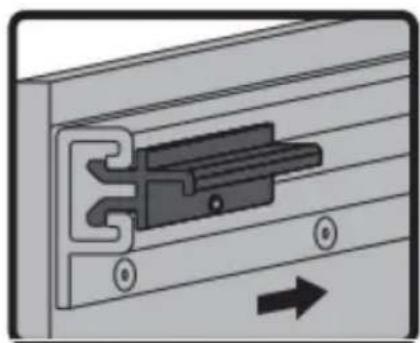

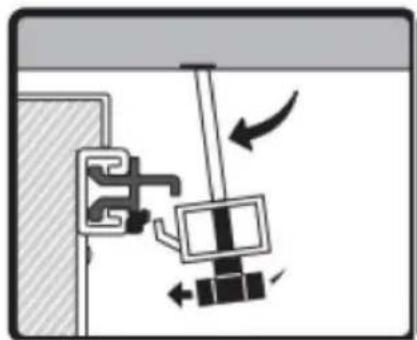

1. Ziehen Sie die vordere Klemme in die vertikale Position. 2. Lösen Sie den Knopf und schieben Sie ihn nach vorne, um das Bettgitter festzuklemmen. 3. Kleben Sie das Klemmpolster auf die Halterungsposition auf dem Bettgitter. 4. Haken Sie die J-förmige Klemme darunter ein, ziehen Sie die Lippe des Metallbettgitters fest und ziehen Sie den Knopf fest.
Notiz:
NUR von Hand festziehen. NICHT zu fest anziehen.

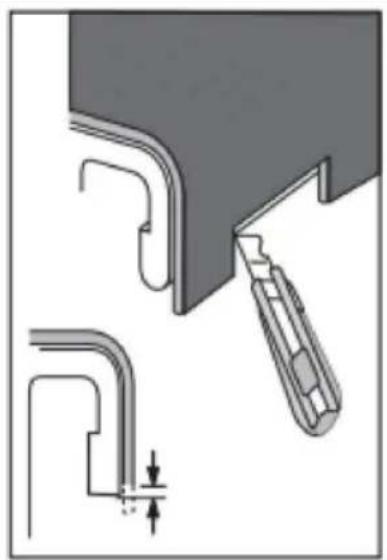

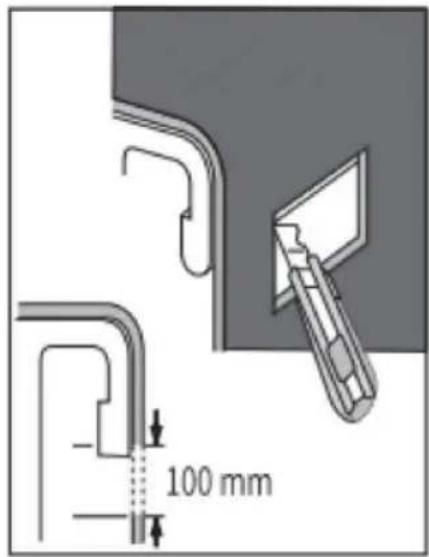

Das Zuschneiden der Bettwäsche ist erforderlich.
Die Klemmen sind möglicherweise nicht genau vertikal.
Die Klemmen sind möglicherweise nicht genau vertikal.
Schritt 4:

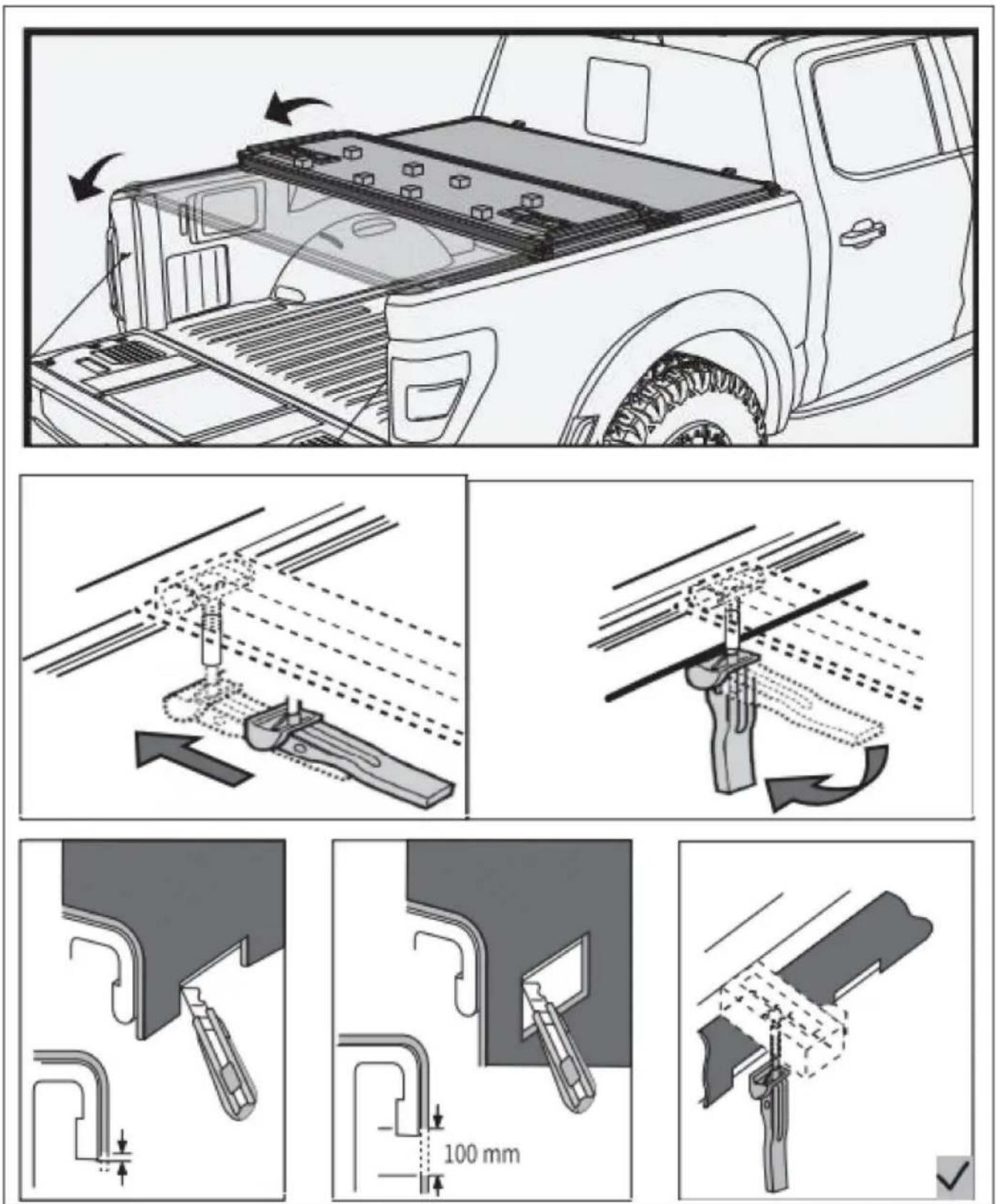

Klappen Sie die Abdeckung vollständig auf und befestigen Sie die hinteren Klammern.

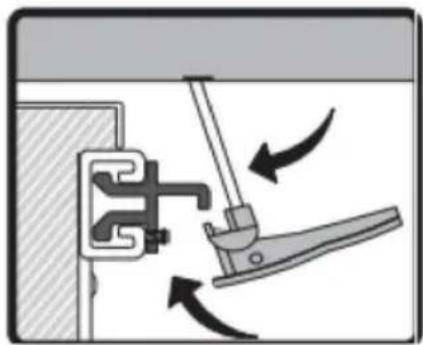

1. Ziehen Sie die innere Klemme in die vertikale Position nach unten. 2. Schieben Sie die innere Klemme auf das Bettgitter. 3. Kleben Sie das Klemmpolster an die Montageposition am Bettgitter. 4. Drehen Sie den Klemmgriff, um die innere Klemme auf die richtige Länge einzustellen. 5. Haken Sie die J-förmige Klemme unter die Metallkante des Bettgitters ein und drücken Sie den Klemmgriff in die vertikale Position.
Notiz:
Die Klemmen sind möglicherweise nicht genau vertikal.
Schritt 5:

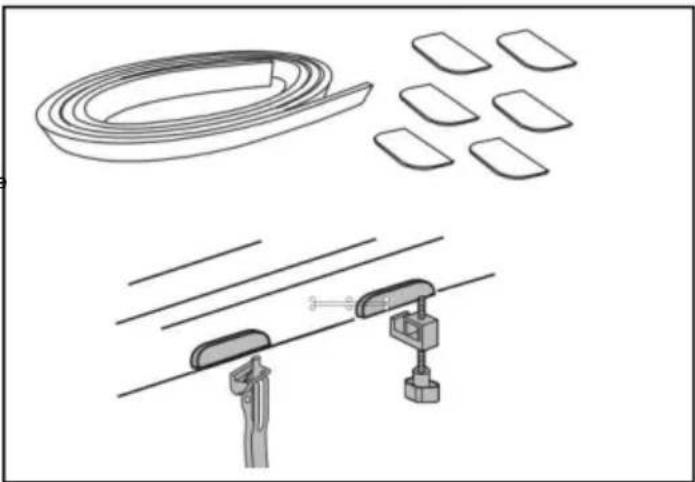

1. Dichten Sie die Heckklappe mit einem Dichtungsschaumstreifen ab. 2. Kleben Sie den vorderen Dichtungsstreifen auf die Vorderseite des Bettgitters.
HINWEIS

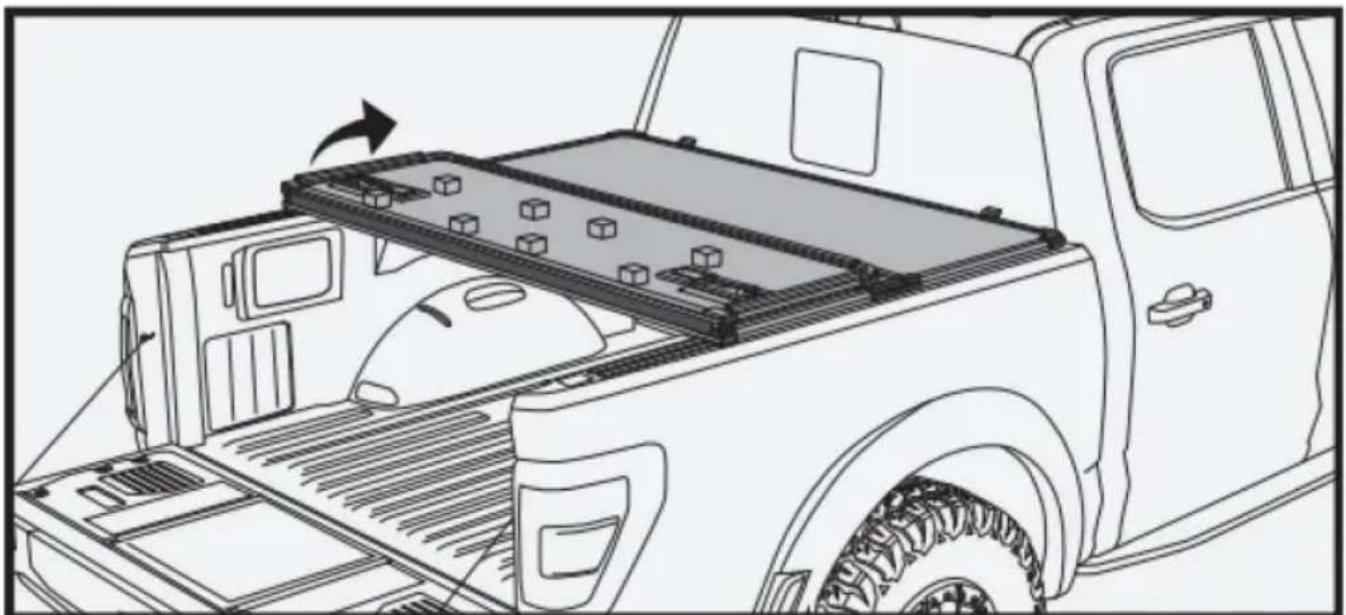

Klappen Sie die Abdeckung hoch.

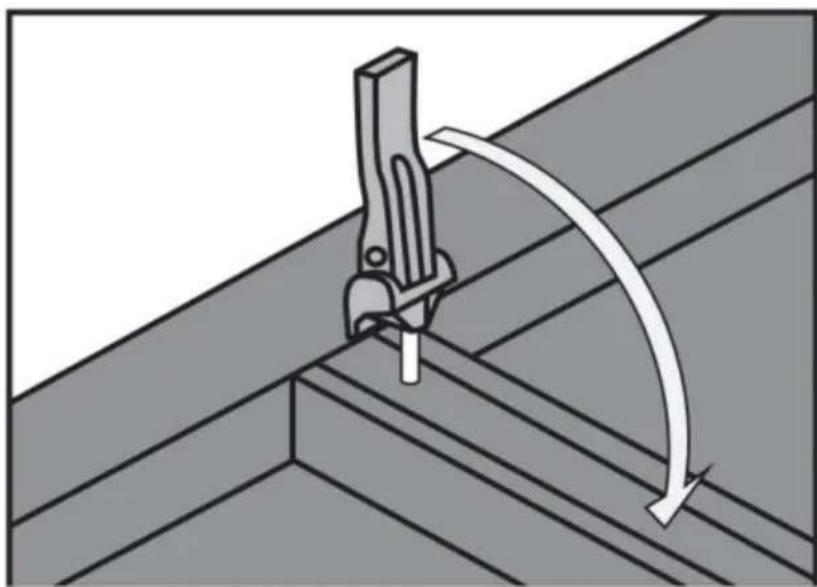

- Öffnen Sie die Heckklappe und lösen Sie die hinteren Klammern.
- Falten Sie das erste Paneel hoch.
- Klappen Sie die hinteren Klammern zurück und befestigen Sie sie wieder in ihrer ursprünglichen Position.
Schritt 7:

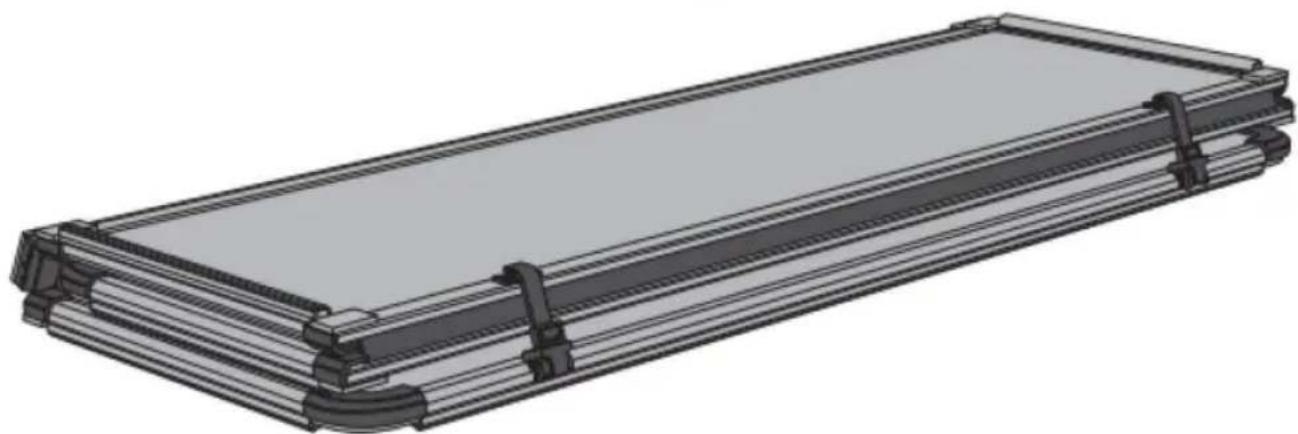

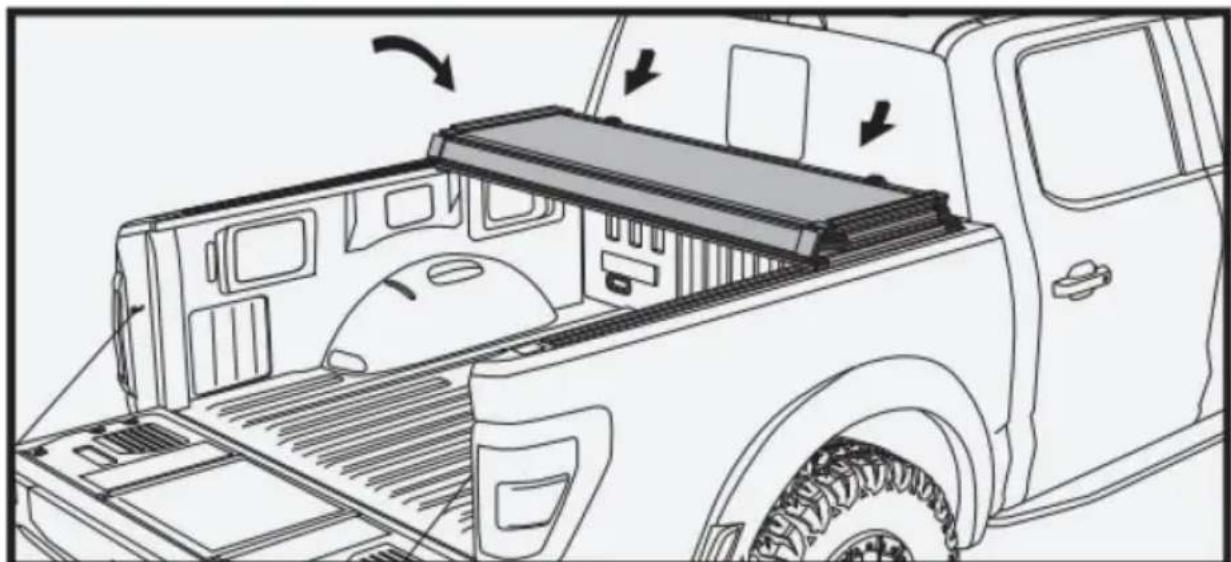

- Falten Sie das zweite Paneel hoch.
- Sichern Sie die Sicherheitsschnallen.
Bitte überprüfen Sie, ob die Klemmen und Sicherungsgurte fest sitzen.
RICHTIGE ENTSORGUNG
Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.
Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle gekennzeichneten Zubehörteile
mit diesem Symbol. Als solche gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.
ENTSORGUNG DER BATTERIE
Um Gefahren für Gesundheit und Umwelt am Ende der Lebensdauer dieses Produkts zu minimieren, müssen Sie
dieses Produkt gemäß den Gesetzen zur Entsorgung elektrischer und elektronischer Geräte (WEEE) und der Richtlinie über Altbatterien bei einer geeigneten Sammelstelle entsorgen, wo es eingesendet wird. Um die Batterien zu entfernen und einer ordnungsgemäßen Wiederverwertung zuzuführen, wenden Sie sich bitte an ihren örtlichen Händler.
Weitere Informationen zum Recycling und zur sicheren Entsorgung dieser Gegenstände in Ihrer Nähe erhalten Sie bei den zuständigen Behörden.
Hersteller: Shanghaiuxinmuyeyouxiangongsi Adresse: Baoshanqu
Shuangchenglu 803, Long 11, Hao 1602A-1609, Shi, Shanghai. Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australien
In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 91730
Preston, Vereinigtes Königreich. pooledas123@gmail.com
01772418127
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351 Linkenheim
Hochstetten, Deutschland. euvertreter@gmail.com
+49 1727041930
In China hergestellt
