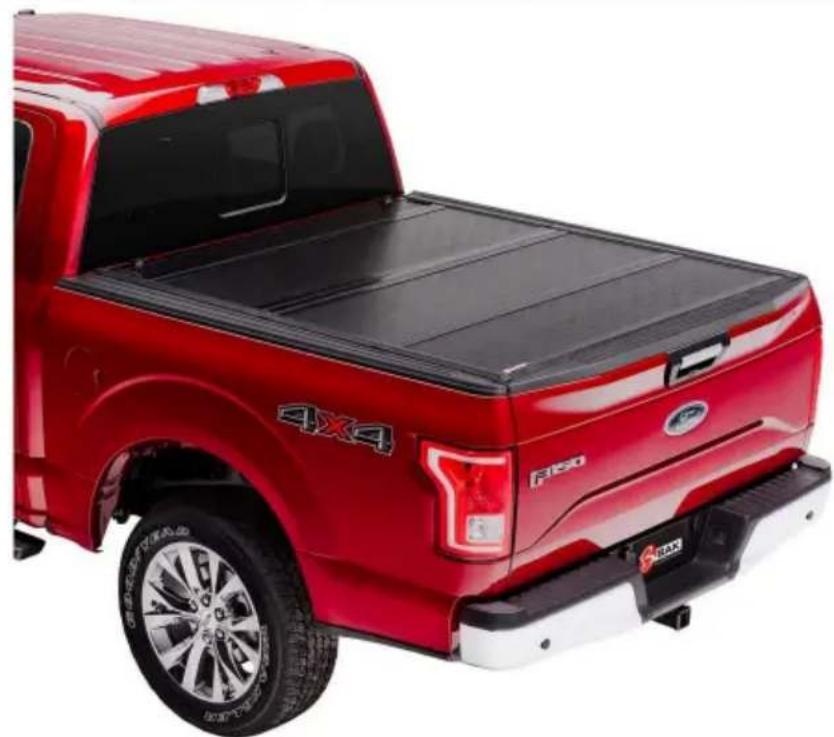

Produkttyp	Vikbart flakskydd (tonneau-lock)
Märke	Vevor
Modell	HTFD1555
Kompatibilitet	Ford F-150 (2015-2020 och 2021-2023, kort hytt)
Material	Vinyl och aluminium
Färg	Svart
Strömförsörjning	Ingen (manuell mekanisk)
Antal paneler	2 till 3 vikbara paneler (tri-fold)
Kompatibel flaklängd	5,5 fot (cirka 1,67 m)
Ungefärlig vikt	15 kg
Huvudfunktioner	Skydd mot väder och stöld, förbättrad aerodynamik, säkring av last
Installationstyp	Borrfri montering, fästning med klämmor
Nödvändiga verktyg	Stjärnskruvmejsel, insexnyckel (medföljer)
Säkerhet	J-formade låsklämmor, säkerhetsremmar
Underhåll	Rengöring med mjuk trasa och tvålvatten; undvik slipande medel
Reservdelar	Klämmor, klämskum, plastkontakter, tvärstift
Reparerbarhet	Enskilda delar finns (se lista i manualen)
Garanti	Teknisk support via www.vevor.com/support

Vanliga frågor - HTFD1555 Vevor

Vilka fordon är kompatibla med täcklocket HTFD1555?

Den är kompatibel med Ford F-150 modellerna 2015-2020 och 2021-2023, med kort hytt (short bed).

Hur installerar man täcklocket?

Följ stegen i manualen: rengör lastutrymmet, placera locket på skenorna, fäst de främre och bakre klämmorna med den medföljande insexnyckeln. Dra endast åt för hand.

Måste man borra i lastbilen för installation?

Nej, installationen är borrfri. J-formade klämmor fästs under metallkanten på lastbilsflakets skena.

Är täcklocket vattentätt?

Ja, den är utformad för att vara vattentät tack vare tätningslister av skum och en medföljande tejp.

Hur fäller man ihop täcklocket?

Öppna bakluckan, lossa de bakre klämmorna, fäll sedan ihop första panelen och därefter andra panelen. Fäst säkerhetsremmarna.

Vilka verktyg behövs för montering?

En stjärnskruvmejsel och den medföljande insexnyckeln behövs. Alla monteringsdelar ingår.

Hur underhåller man täcklocket?

Rengör den med en mjuk trasa och tvålvatten. Använd inte slipande eller kemiska produkter.

Finns det ett batteri i denna produkt?

Nej, täcklocket HTFD1555 är helt mekaniskt: inget batteri eller elektriska komponenter.

Var hittar man reservdelar?

Kontakta Vevors support via www.vevor.com/support eller se delistan i manualen för att beställa specifika delar.

Hur gör man sig av med täcklocket vid livslut?

I enlighet med WEEE-direktivet (2012/19/EU) får den inte kastas i hushållsavfallet. Lämna den på en återvinningsstation.

BRUKSANVISNING HTFD1555 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

TRUCK TONNEAU SKÄL

MODELL:

HTDG0957 HTTY1455 HTFD1555 HTGM1958 HTFD9968 HTTY1650 HTFD1565

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar halften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

TRUCK TONNEAU OMSLAG

HTDG0957 HTTY1455 HTFD1555 HTGM1958 HTFD9968 HTTY1650 HTFD1565

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tänkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INTRODUKTION

WARNING:

FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING

1. Håll barn och husdjur borta under monteringen.
2. Vänligen montera produkten i strikt enlighet med instruktionerna.

Felaktig montering kan vara farligt.

1. Separera och räkna alla delar och hårdvara.
2. Förbered följande verktyg: Philips huvudskruvmejsel.
3. Följ endast avsedd användning.

SÄKERHETSINSTRUKTIONER FÖR BATTERI

1. Eftersom produkten innehåller litiumbatterier och denna produkt har en vattentät design, är det förbjudet att ta isär produkten utan tillstånd.
2. Eftersom produkten innehåller batteri. Att bränna produkten kan orsaka en explosion.
3. Lokala bestämmelser måste följas för korrekt avfallshantering (se relevant kapitel för instruktioner).

Spara instruktionen.

PRODUKTPARAMETRAR

Modell	FORDONSKOMPATIBILITET	Färeng Material		Spanning
HTDG0957 Dodge Ram 1500, 2019-2023, kort	Svart	Vinyl, Aluminium	DC 3V (Via R2450 Li-jon Batteri)
HTTY1455 Toyota Tundraey2021-2023, kort
HTFD1555 Ford F-150, 2015-2020/2021-2023, Kort
HTGM1958 Silverado/Sierra, 2019-2023, kort
HTFD9968 Ford F250 F350, 1999-2023, Standard
HTTY1650 Toyota Tacomaay2016-2023öShort
HTFD1565 Ford F-150, 2015-2020, Standard

DELLISTA

När du packar upp denna produkt, kontrollera att delarna som anges nedan är det ingår och inspektera noggrant för eventuella skador som kan ha uppstått under genomresa. Om någon del saknas eller är skadad, försök inte montera eller använda produkten.

NAMN	Bild	HDG 0957	1455	HTFD 1555	HTGM 1958	HTFD 9968	1650	HTFDHTTY HTT 1565
Omslag hopsätting		1 ST 1	ST 1 ST	1 ST 1	ST 1 ST	1 ST
Plastkrok		2st 2st	2st 2st	2st 2st
Klåmskum Vaddera		6PCS 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6STK 6ST
Bakluckespinne Knacka		1 ST 1	ST 1 ST	1 ST 1	ST 1 ST	1 ST
Plast Anslutning		2st 2st	2st 2st	2st 2st
M6 Cross Pin Nött		2st 2st	2st 2st	2st 2st
Allen Wrench /		/	1 ST	/	/	/	1 ST
Montering Blockera		/	4 st /		/	/	4 st	/
Främre sticka Tejp (1,7 m)		/	/	1 ST	/	1 STK	1 STK 1	STK
Fyrkantigt skum		/	/	/	/	/	1 ST	/

INSTALLATIONSMETODER

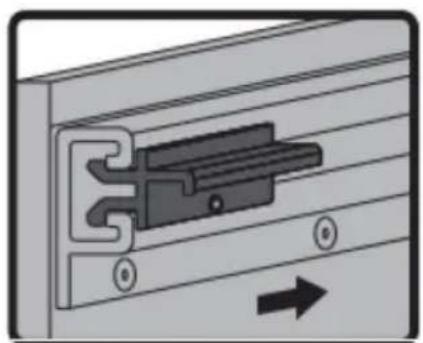

Steg 1: 1. Rengör skottet och sängräcket före installationen. 2. För Ford lastbil, füst den främre tätningen list på framsidan av sängstången.
Steg 2: 1. Placera kápan på báda sidor av främre lastbil säng räckeigen hytten. 2. Lossa sökerhetssppännena.

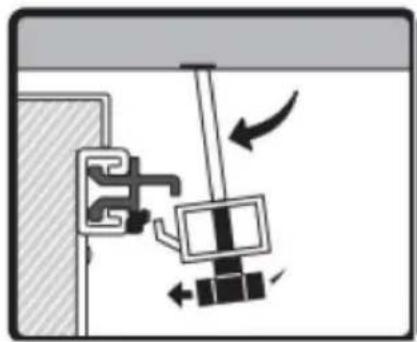

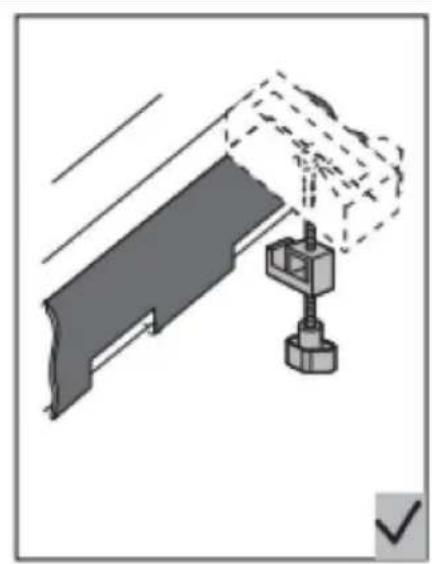

Steg 3: 1. Dra ner den främre klämman till vertikal position. 2. Lossa vredet och skjut fram klämma till sängstång. 3. Fäst klämdynan vid monteringen position på sängstång. 4. Haka under den J-formade klämman metall sängkanten lapp och draatory knopp.	Notera: Draatory ENDAST für hand. Dra INTE at für*hart.

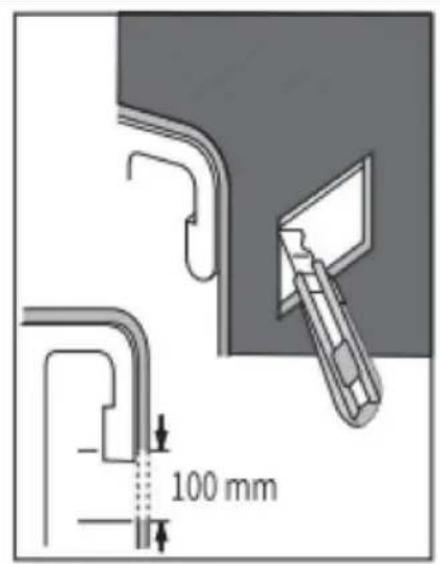

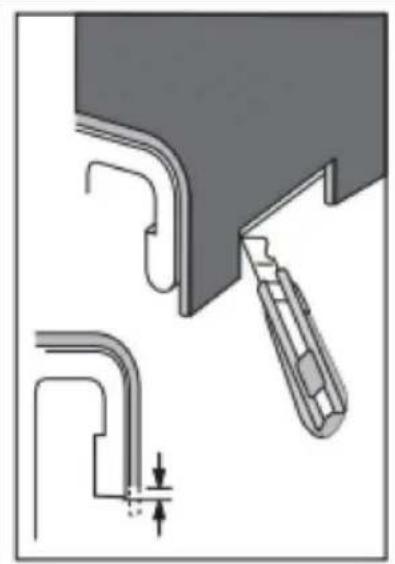

Det ar nödvändigt att skärav sängfodret. Klammorna kanske inte ar exakt vertikala.

Klammorna kanske inte är exakt vertikala.

Steg 4:

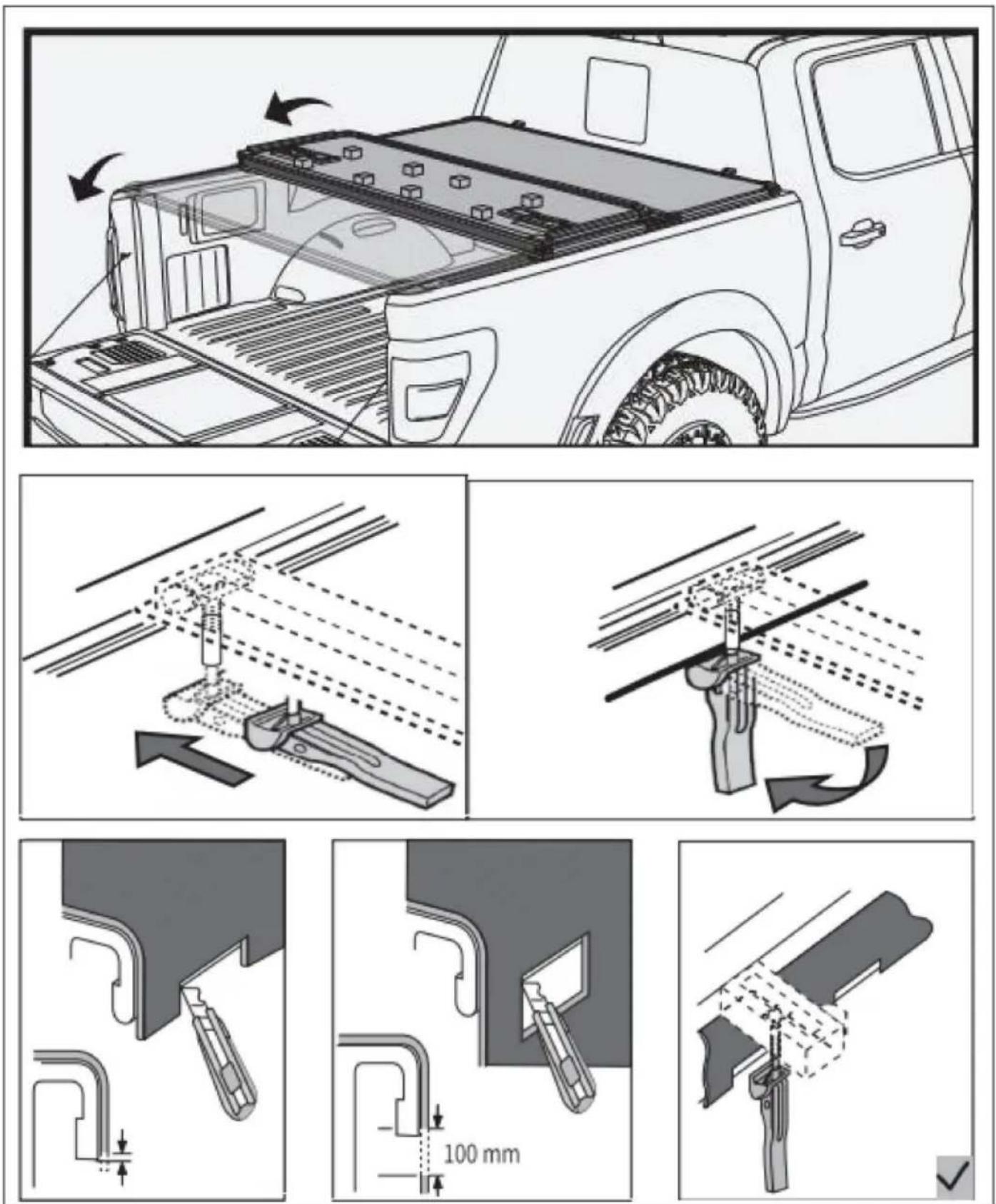

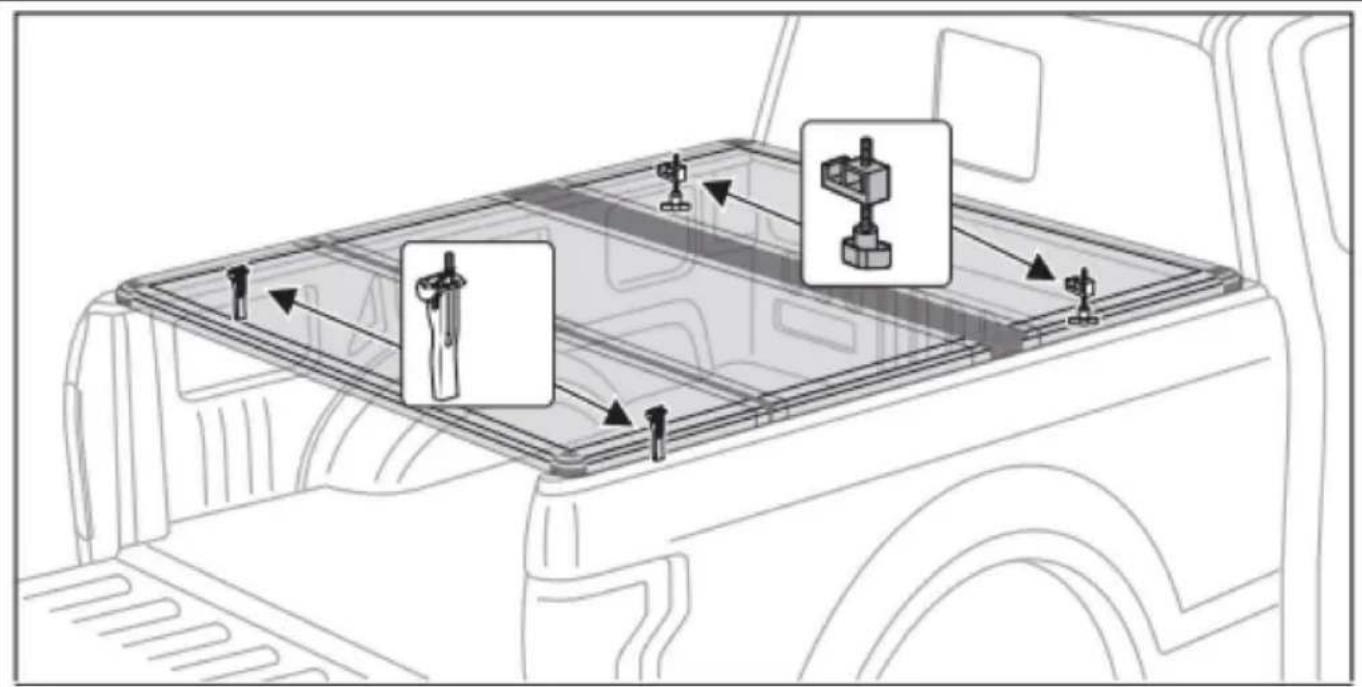

Fäll ut locket helt och fäst de bakre klammorna.

1. Dra ner den bakre klämman till vertikalt läge.
2. Skjut den bakre klämman till sängskenan.
3. Fäst klämman i monteringspositionen på sänggrinden.
4. Vrid på klämhandtaget för att justera den bakre klämman till rätt längd.

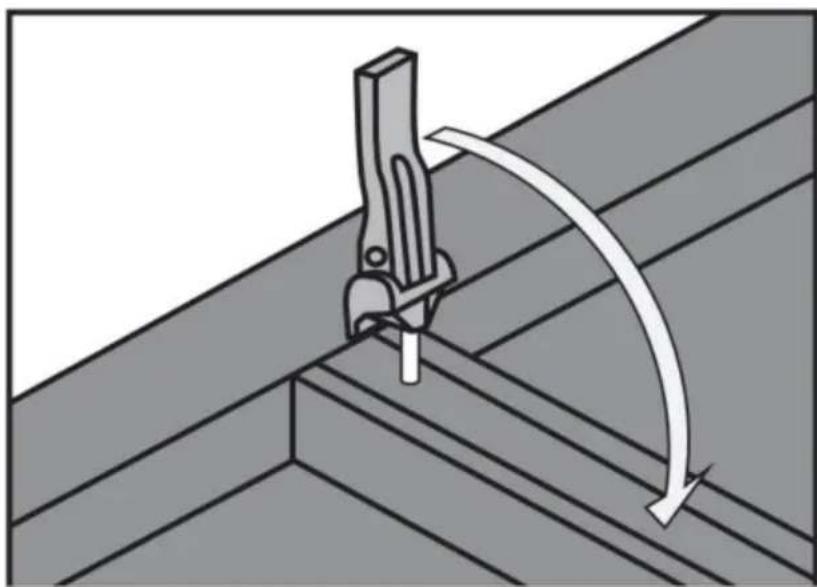

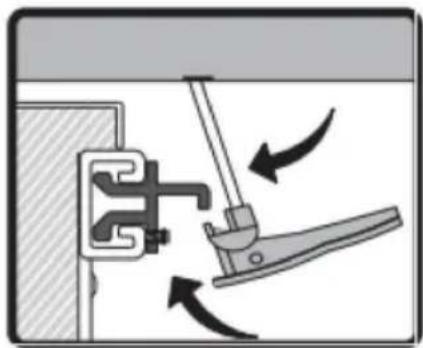

5. Haka fast den J-formade klämman under metallflärpen på sängräcket och tryck på klämhandtaget till vertikalt läge.

Notera:

Klammorna kanske inte är exakt vertikala.

Steg 5:

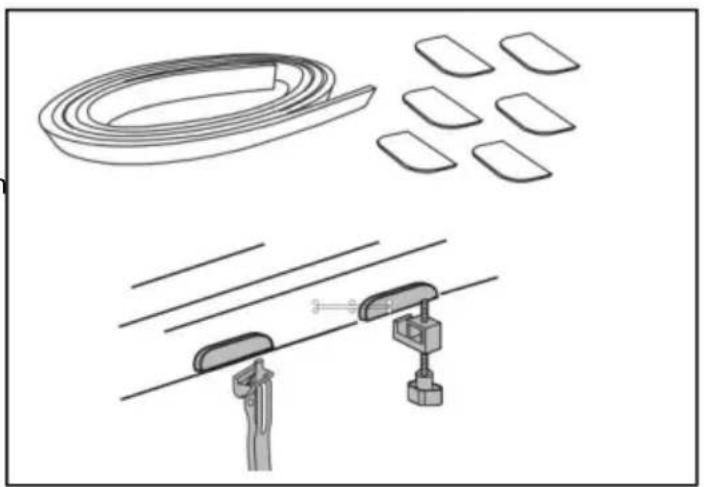

1. Täta bakluckan med tätningsskumremsa.
2. Fäst den främre tätningens tripp på framsidan av sängräcket.

OBS

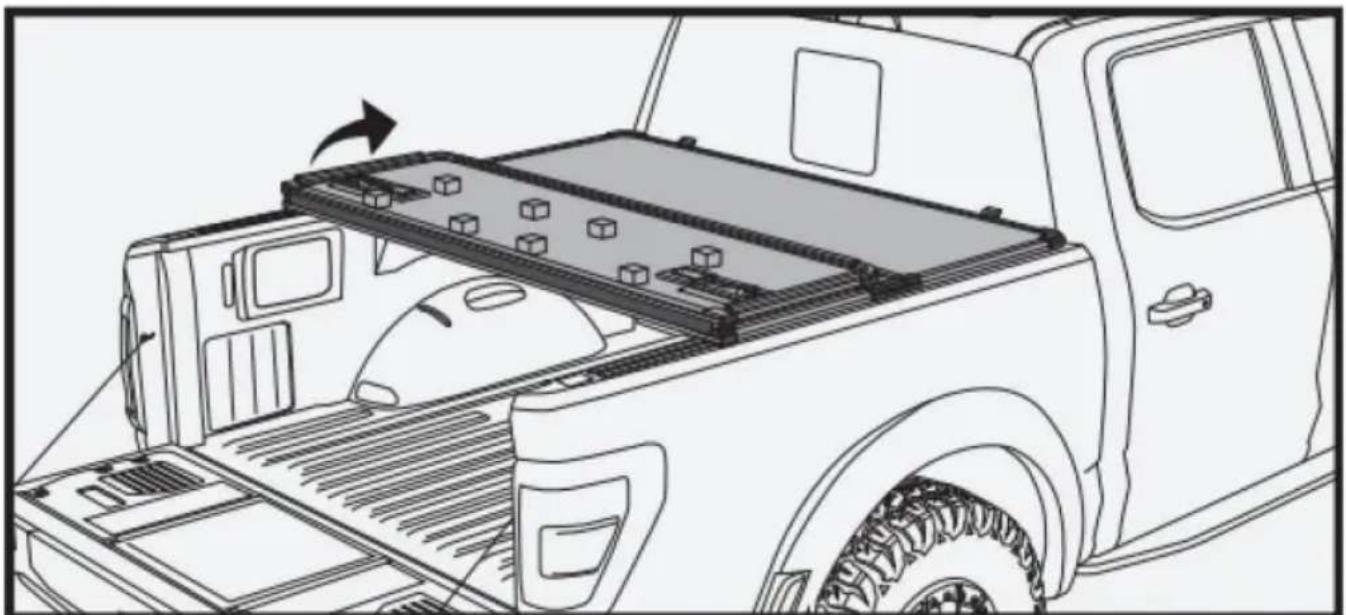

1. Öppna bakluckan och lossa de bakre klämmorna.
2. Vik upp den första panelen.
3. Vik och säkra tillbaka de bakre klämmorna till utgångsläget.

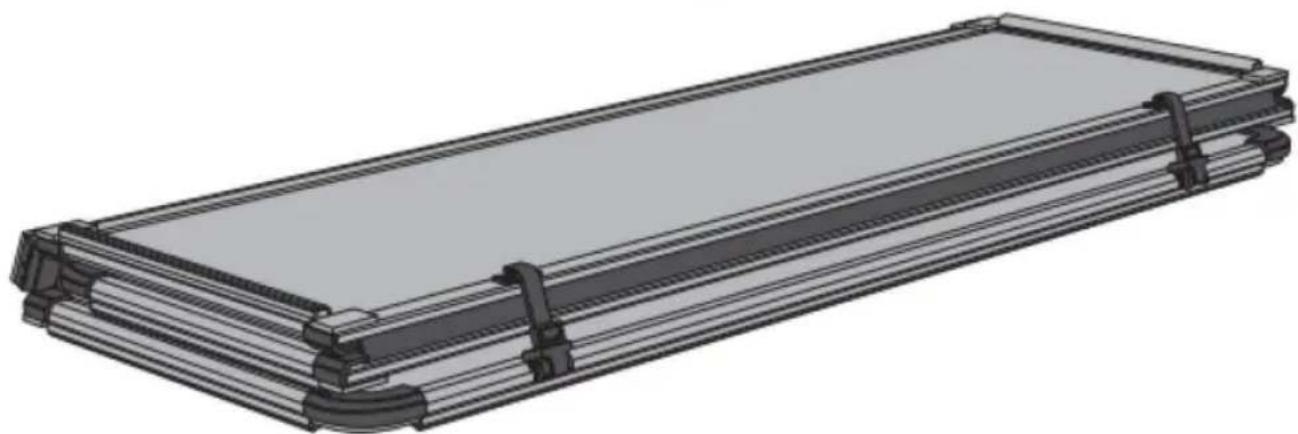

Steg 7:

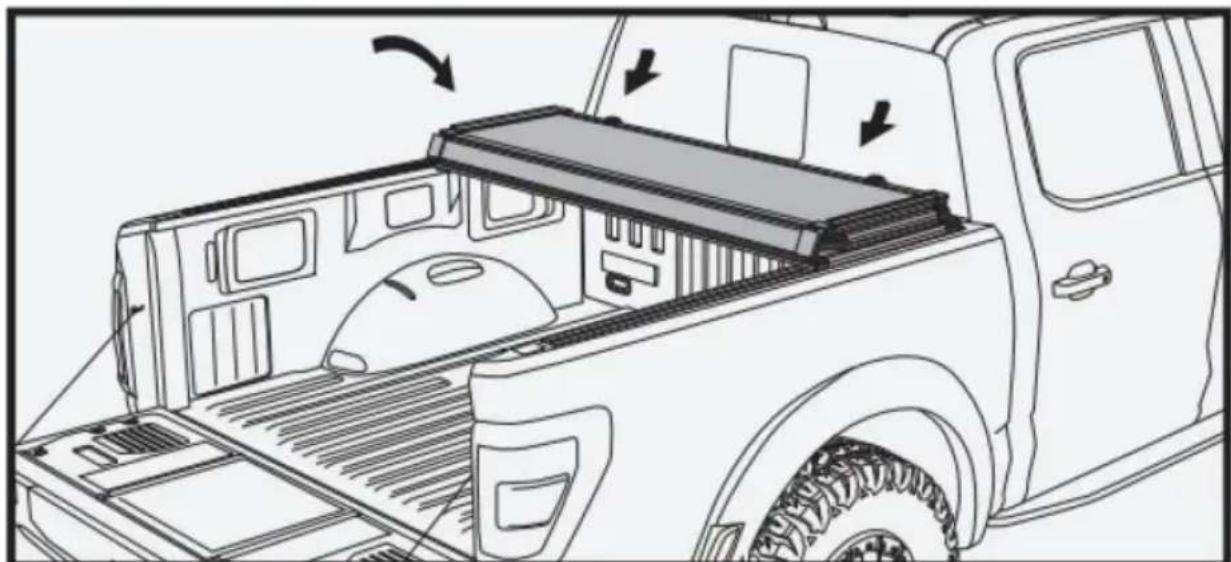

1. Vik upp den andra panelen.
2. Säkra säkerhetsspännena.

Kontrollera att klämmorna och de säkra banden är åtdragna.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller produkten och alla tillbehör märkta

med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

AVFALLSHANTERING AV BATTERI

För att minimera risker för hälsa och miljö vid slutet av denna produkts livslängd, kräver lagar som

handlar om avfall från elektrisk och elektronisk utrustning (WEEE) och direktivet om

avfallsbatterier att du kasserar denna produkt på en lämplig insamlingsanläggning dit den kommer att skickas in för att ta bort batterierna och för lämplig återvinning. Kontakta din lokala
