HTFD1555 - Accessori per veicoli Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Copertura per cassone di camion (tonneau cover) pieghevole
Marca	Vevor
Modello	HTFD1555
Compatibilità	Ford F-150 (2015-2020 e 2021-2023, cabina corta)
Materiale	Vinile e alluminio
Colore	Nero
Alimentazione	Nessuna (meccanica manuale)
Numero di pannelli	2 a 3 pannelli pieghevoli (tri-fold)
Lunghezza cassone compatibile	5,5 piedi (circa 1,67 m)
Peso approssimativo	15 kg
Funzioni principali	Protezione contro intemperie e furto, miglioramento aerodinamico, sicurezza del carico
Tipo di installazione	Senza foratura, fissaggio con morsetti
Utensili necessari	Cacciavite a stella, chiave a brugola (inclusa)
Sicurezza	Morsetti di bloccaggio a forma di J, cinghie di sicurezza
Manutenzione	Pulizia con panno morbido e acqua saponata; evitare prodotti abrasivi
Ricambi	Morsetti, gommapiuma di serraggio, connettori plastica, perni traversali
Riparabilità	Parti singole disponibili (vedere elenco nel manuale)
Garanzia	Assistenza tecnica via www.vevor.com/support

Domande frequenti - HTFD1555 Vevor

Quali veicoli sono compatibili con la copertura HTFD1555?

È compatibile con il Ford F-150 modelli 2015-2020 e 2021-2023, in versione cabina corta (short bed).

Come installare la copertura?

Seguire i passaggi del manuale: pulire il divisorio, posizionare il coperchio sulle guide, fissare i morsetti anteriori poi posteriori usando la chiave a brugola inclusa. Stringere solo a mano.

È necessario forare il camion per l'installazione?

No, l'installazione è senza foratura. I morsetti a forma di J si fissano sotto il bordo metallico del binario del letto.

La copertura è impermeabile?

Sì, è progettata per essere impermeabile grazie a guarnizioni di tenuta in gommapiuma e nastro adesivo incluso.

Come piegare la copertura?

Aprire il portellone, rilasciare i morsetti posteriori, quindi piegare il primo pannello e poi il secondo pannello. Fissare le cinghie di sicurezza.

Quali utensili sono necessari per l'assemblaggio?

Un cacciavite a stella e la chiave a brugola inclusa sono necessari. Tutti i pezzi di montaggio sono inclusi.

Come mantenere la copertura?

Pulirla con un panno morbido e acqua saponata. Non utilizzare prodotti abrasivi o chimici.

C'è una batteria in questo prodotto?

No, la copertura HTFD1555 è totalmente meccanica: nessuna batteria o componenti elettrici.

Dove trovare pezzi di ricambio?

Contattare il supporto Vevor via www.vevor.com/support o consultare l'elenco dei pezzi nel manuale per ordinare parti specifiche.

Come smaltire la copertura a fine vita?

Conformemente alla direttiva RAEE (2012/19/UE), non gettarla nei rifiuti domestici. Smaltirla in un punto di raccolta per riciclaggio.

MANUALE UTENTE HTFD1555 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

COPERTURE PER CAMION

MODELLO:

HTDG0957 HTTY1455 HTFD1555 HTGM1958 HTFD9968 HTTY1650 HTFD1565

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

TONNELLATA DEL CAMION

COPERTURE

HTDG0957 HTTY1455 HTFD1555 HTGM1958 HTFD9968 HTTY1650 HTFD1565

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

INTRODUZIONE

AVVERTIMENTO:

PRECAUZIONI DI MONTAGGIO

1. Tenere lontani bambini e animali domestici durante il montaggio.
2. Si prega di assemblare il prodotto attenendosi rigorosamente alle istruzioni.

Un montaggio errato potrebbe essere pericoloso.

1. Separare e contare tutte le parti e l'hardware.
2. Preparare il seguente strumento: cacciavite a croce.
3. Seguire solo gli usi previsti.

ISTRUZIONI DI SICUREZZA DELLA BATTERIA

1. Poiché il prodotto contiene batterie al litio e ha un design waterproof, è vietato smontare il prodotto senza autorizzazione;
2. Poiché il prodotto contiene batterie. La combustione del prodotto può provocare un'esplosione;
3. È necessario seguire le normative locali per il corretto smaltimento (fare riferimento alla sezione pertinente per le istruzioni)

Salvare le istruzioni.

PARAMETRI DEL PRODOTTO

Modello	COMPATIBILITA DEL VEICOLO	Colore	Materiale	Voltaggio
HTDG0957 Dodge	Ram 1500, 2019-2023, corto	Nero	Vinile, Alluminio	CC 3 V (Attraverso)
HTTY1455 Toyota	Tundra, 2021-2023, corto
HTFD1555	Ford F-150, 2015-2020/2021-2023, Corto			R2450 Ioni di litio Batteria)
HTGM1958 Silverado/Sierra, 2019-2023, Corto
HTFD9968	Ford F250 F350, 1999-2023, Standard
HTTY1650 Toyota	Tacoma, 2016-2023, Breve
HTFD1565 Ford	F-150, 2015-2020, di seriie

ELENCO PARTI

Quando si disimballa il prodotto, verificare che le parti elencate di seguito siano incluse e ispezionare attentamente per eventuali danni che potrebbero essersi verificati durante il transito. Se qualche parte manca o è danneggiata, non tentare di assemblare o utilizzare il prodotto.

NOME	Immagine	HTDG0957	HTTY1455	HTFD1555	HTGM1958	HTFD9968	HTTY1650	HTFD1565
CopertinaAssemblea		1 pezzo 1	pezzo 1	pezzo 1 pezzo 1	pezzo 1 pezzo 1	pezzo 1 pezzo
Gancio in plastica		2 PZ 2 PZ	2 PZ 2	PZ 2 PZ 2	PZ 2 PZ
Morsetto in schiumaPad		6 pezzi 6	pezzi 6	pezzi 6 pezzi	6 pezzi 6 pezzi 6 pezzi
Bastone del portellone posterioriRubineto		1 pezzo 1	pezzo 1	pezzo 1 pezzo 1	pezzo 1 pezzo 1	pezzo 1 pezzo
PlasticaConnettore		2 PZ 2 PZ	2 PZ 2	PZ 2 PZ 2	PZ 2 PZ
Perno trasversale M6Noce		2 PZ 2 PZ	2 PZ 2	PZ 2 PZ 2	PZ 2 PZ
Chiave a brugola		/	1 pezzo	/	/	/	1 pezzo	/
MontaggioBloccare		/	4 pezzi/		/	/	4 pezzi	/
Bastone anterioneNastro (1,7 m)		/	/	1 pezzo	/	1 pezzo	1 pezzo 1	pezzo
Schiuma quadrata		/	/	/	/	/	1 pezzo	/

METODI DI INSTALLAZIONE

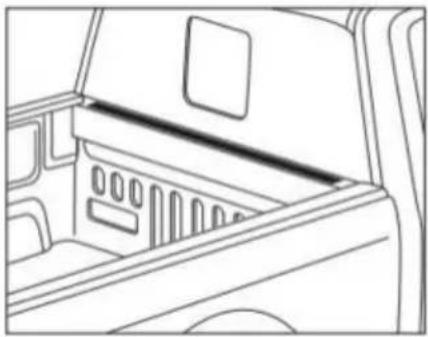

Passo 1:

1. Pulire la paratia e la sponda del letto

prima dell'installazione.

1. Per i camion Ford, attaccare la guarnizione anteriore

striscia sulla parte anteriore della sponda del fatto.

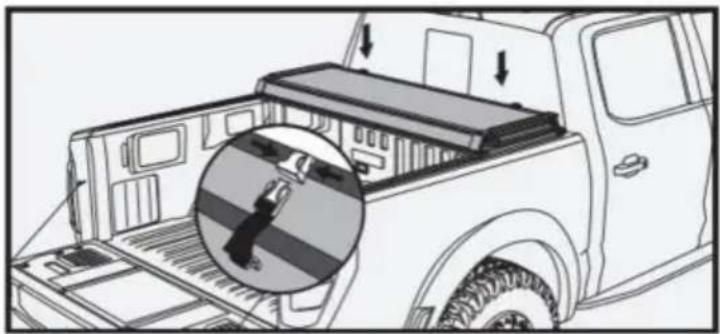

Passo 2:

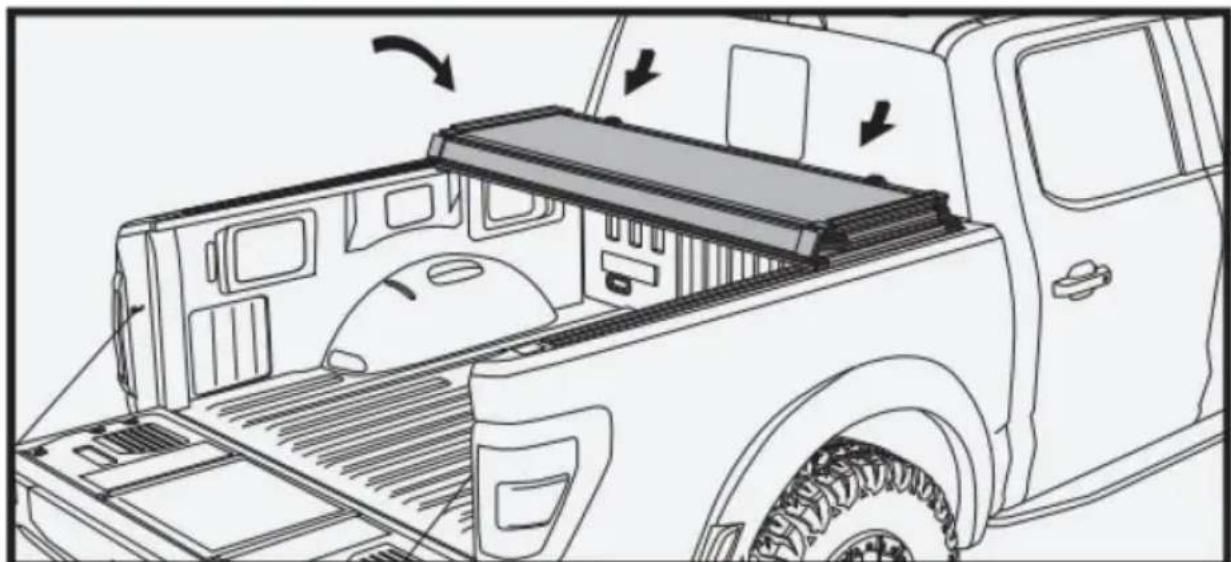

1. Posizionare il gruppo del coperchio su entrambi i lati

della sponda anteriore del pianale del camion nuovamente nella cabina

2. Sganciare le fibbie di sicurezza.

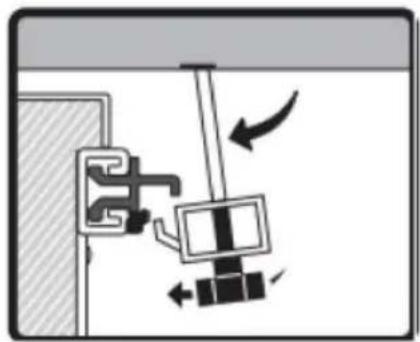

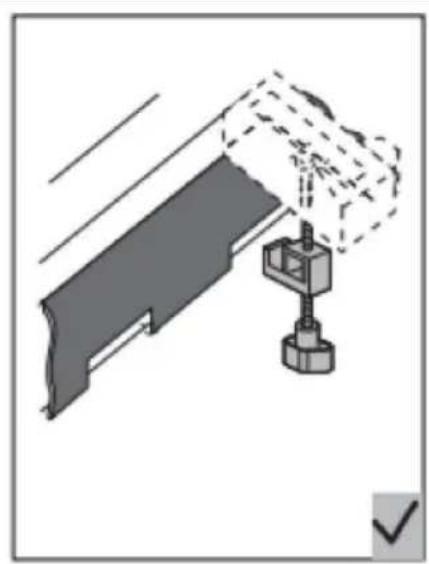

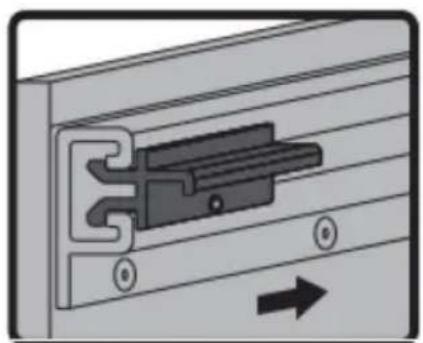

Passaggio 3:

1. Abbassare il morsetto anteriore

in posizione verticale.

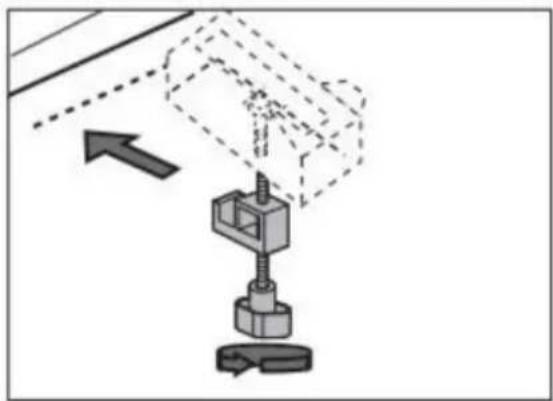

2. Allentare la manopola e farla scorrere in avanti

morsetto alla sponda del letto.

1. Attaccare il morsetto al supporto

posizione sulla sponda del letto.

4. Agganciare il morsetto a J

il bordo metallico della sponda del letto e serrare

pomello.

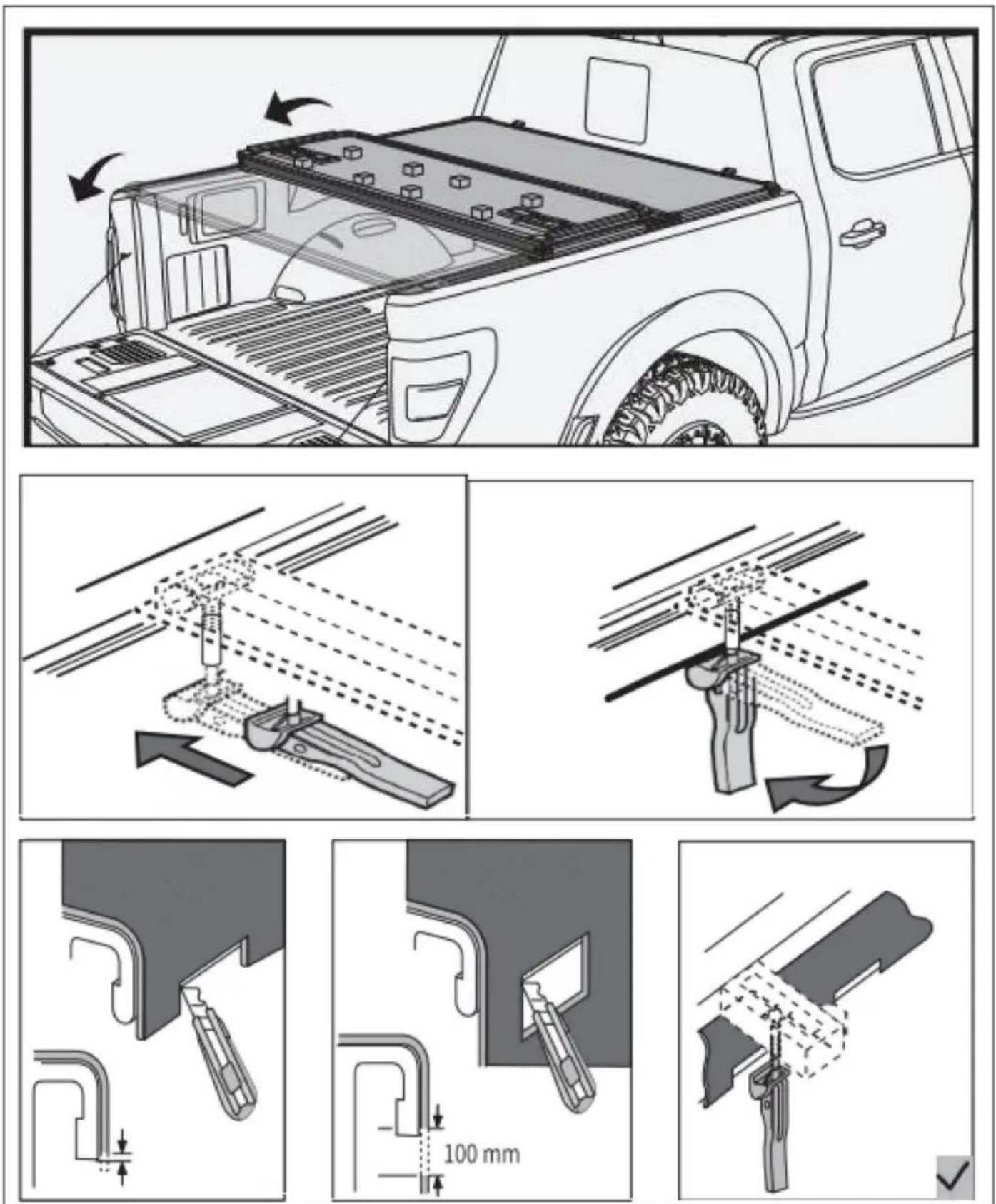

Nota:

Stringere SOLO a mano, NON stringere eccessivamente.

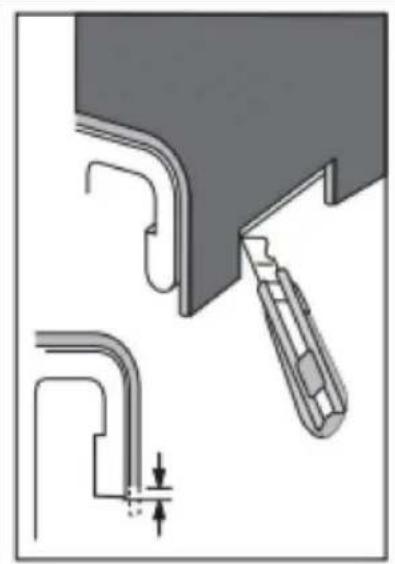

È necessario tagliare la federa del letto.

I morsetti potrebbero non essere esattamente verticali.

I morsetti potrebbero non essere esattamente verticali.

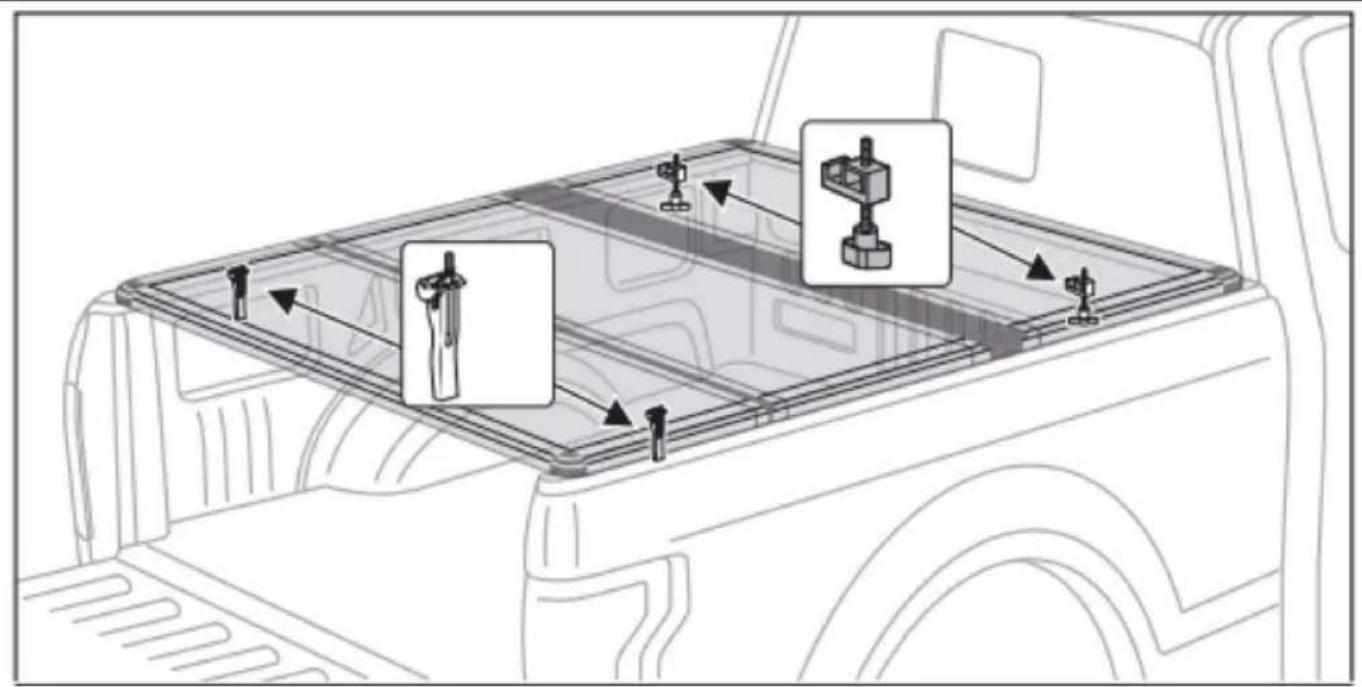

Passaggio 4:

Aprire completamente il coperchio e fissare i morsetti posteriori.

1. Abbassare il morsetto posteriore in posizione verticale.
2. Far scorrere il morsetto posteriore sulla sponda del letto.
3. Attaccare il cuscinetto del morsetto nella posizione di montaggio sulla sponda del letto.
4. Ruotare la maniglia del morsetto per regolare il morsetto posteriore alla lunghezza corretta.

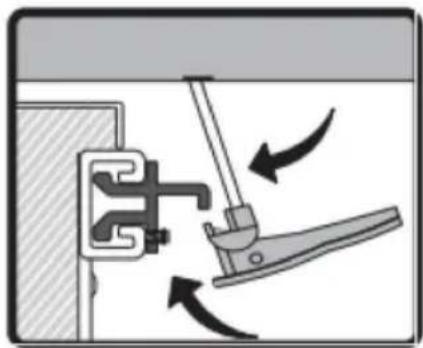

5. Agganciare il morsetto a forma di J sotto il bordo metallico della sponda del letto e spingere la maniglia del morsetto alla posizione verticale.

Nota:

I morsetti potrebbero non essere esattamente verticali.

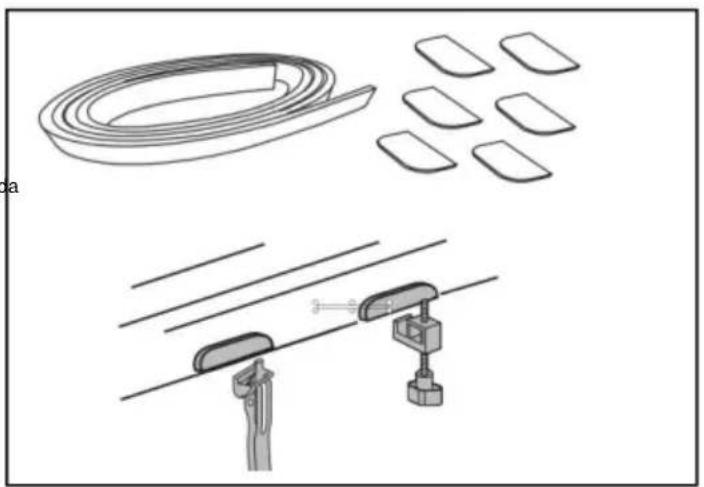

Passaggio

5: 1. Sigillare il portellone posteriore con una striscia di schiuma sigillante. 2. Attaccare la guarnizione anteriore sulla parte anteriore della sponda del letto.

NOTE

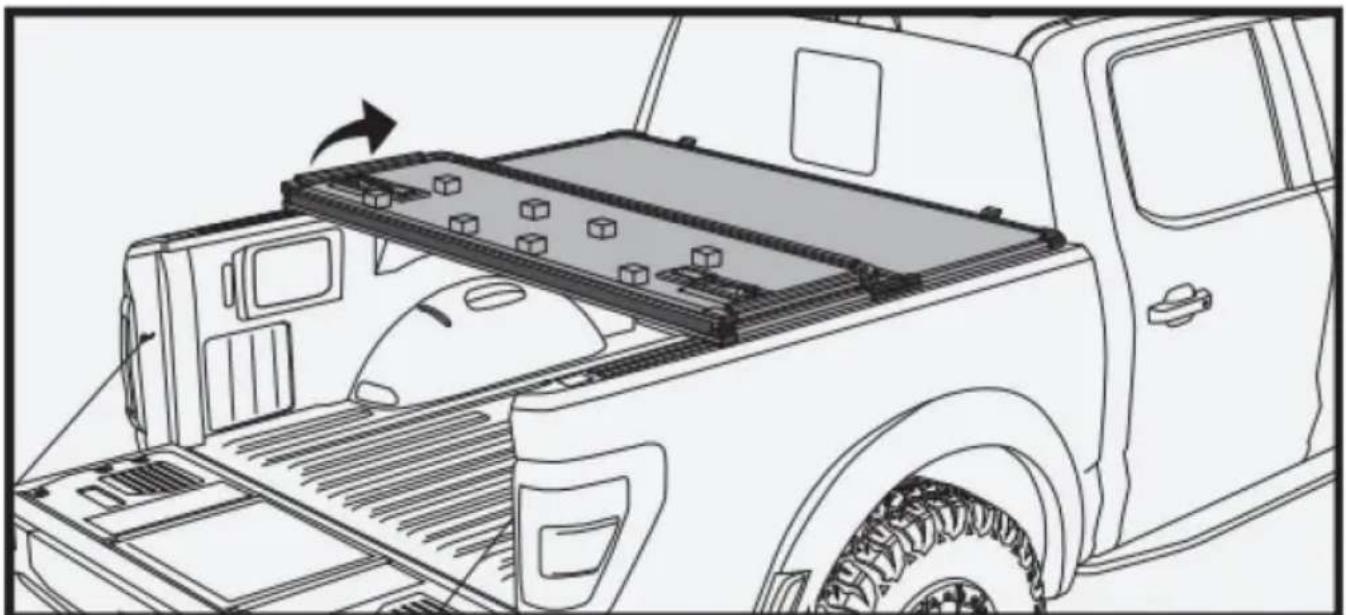

Ripiegare la copertura

1. Aprire il portellone e rilasciare i morsetti posteriori.
2. Piegare il primo pannello.

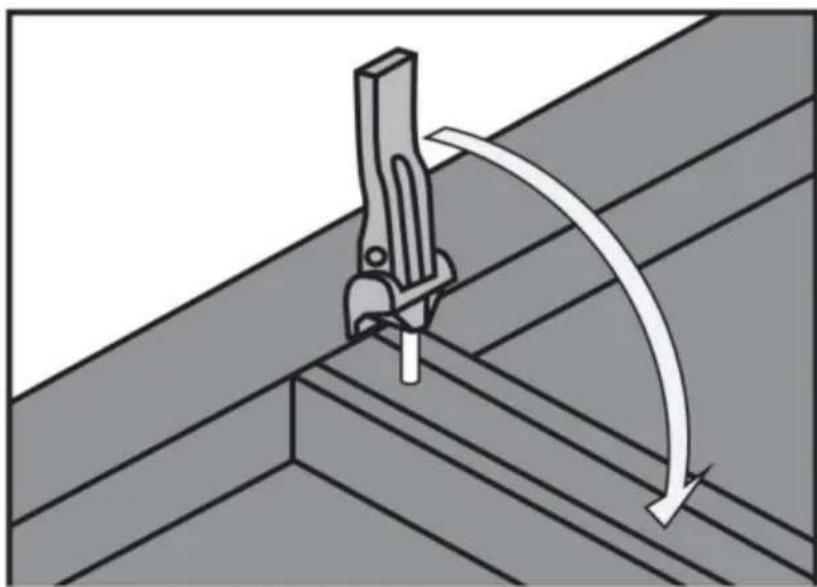

3. Piegare e fissare i morsetti posteriori nella posizione originale.

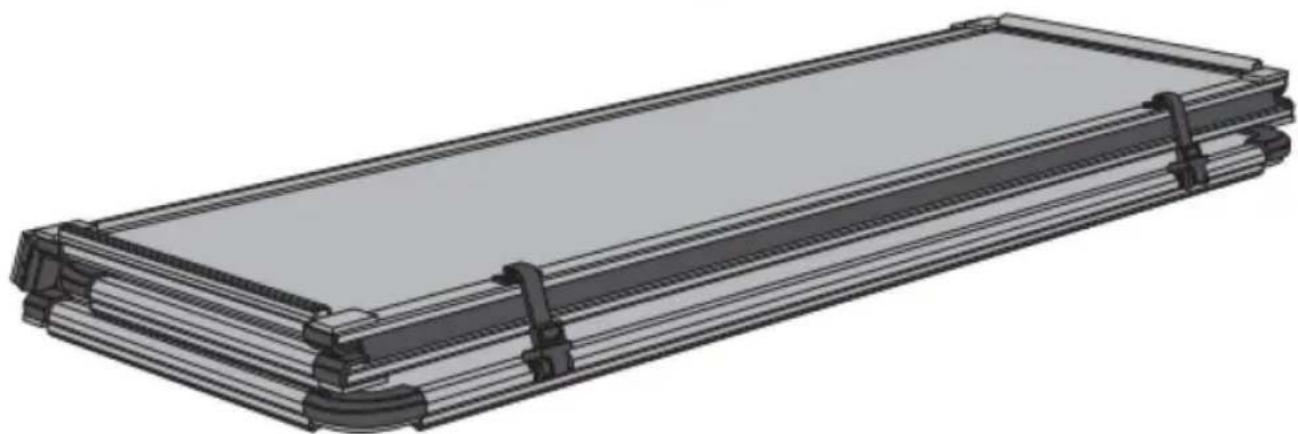

Passaggio

7: 1. Piegare il secondo pannello. 2. Fissare le fibbie di sicurezza.

Si prega di verificare che i morsetti e le cinghie di sicurezza siano serrati.

CORRETTO SMALTIMENTO

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/

UE. Il significato del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Questo vale per il prodotto e tutti gli accessori contrassegnati

con quello simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti

domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di materiale elettrico e dispositivi elettronici.

Per ridurre al minimo i rischi per la salute e l'ambiente al termine della vita utile di questo prodotto, le leggi

relative ai rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e la Direttiva sullo

smaltimento delle batterie richiedono di smaltire questo prodotto presso un centro di raccolta

adeguato dove verrà inviato per rimuovere le batterie e per un riciclaggio appropriato. Rivolgersi

al proprio rivenditore locale

autorità per maggiori dettagli sul riciclaggio e sullo smaltimento sicuro di questi prodotti nella vostra zona.
