Type de produit	Support de panneau solaire (structure de montage)
Modèle	SF-SS-SKU6
Marque	Vevor
Matériau principal	Acier au carbone
Dimensions (L x l x H)	3000 x 1000 x 800 mm
Capacité de charge maximale	150 kg (330 lb)
Compatibilité des panneaux	Panneaux solaires (non inclus)
Nombre de panneaux supportés	Multiple (montage multi-panneaux)
Type d'installation	Sur pilier en béton ou poutre en bois (fixation par boulons d'expansion ou clous autotaraudeurs)
Angle d'inclinaison réglable	Oui, ajustable selon longitude/latitude
Outils nécessaires (non fournis)	Clé Allen 6 mm, outil électrique, clé à douille, chaîne, mètre ruban, clé à molette, stylo surligneur
Sécurité	Porter lunettes et gants, ne pas dépasser la charge, éviter surcharge dynamique, tenir les enfants à l'écart
Entretien	Nettoyer avec un chiffon doux, vérifier régulièrement les fixations
Pièces détachées	Pièces listées dans la notice (rails, blocs de pression, poutres, connecteurs, etc.)
Réparabilité	Remplacement possible des pièces individuelles
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Notice	96 pages, téléchargeable gratuitement sur notice-facile.com
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine
Importateurs	Australie: SIHAO PTY LTD; États-Unis: Sanven Technology Ltd; Royaume-Uni: représenté

FOIRE AUX QUESTIONS - SF-SS-SKU6 Vevor

Ce support est-il compatible avec tous les panneaux solaires ?

Ce support est conçu pour accueillir plusieurs panneaux solaires, mais les panneaux ne sont pas fournis. Les dimensions du produit sont de 3000 x 1000 x 800 mm, il convient donc de vérifier que vos panneaux s'adaptent à cette structure. Référez-vous aux dimensions de vos panneaux et à la notice pour un montage correct.

Quel est le poids maximum supporté ?

La capacité de charge maximale du support Vevor SF-SS-SKU6 est de 150 kg (330 lb). Ne dépassez jamais cette limite, car cela pourrait entraîner une défaillance de la structure.

Quels outils sont nécessaires pour l'assemblage ?

Les outils requis (non inclus) sont : clé Allen de 6 mm, outil électrique, clé à douille, chaîne, mètre ruban, clé à molette et stylo surligneur. Suivez les étapes de la notice pour un montage sécurisé.

Ce support peut-il être fixé au mur ?

Ce support est principalement conçu pour être installé au sol, sur des piliers en béton ou des poutres en bois. Il n'est pas prévu pour un montage mural typique. Assurez-vous de bien fixer la structure à une base solide.

Comment ajuster l'inclinaison des panneaux ?

Avant l'installation, tenez compte de la longitude, de la latitude et de la région pour déterminer l'angle optimal. La structure permet un réglage d'inclinaison. Suivez les consignes de la notice pour ajuster l'angle.

Est-ce que le produit est livré avec une garantie ?

Oui, Vevor fournit une garantie électronique. Vous pouvez obtenir l'assistance technique et le certificat de garantie en visitant www.vevor.com/support.

Puis-je remplacer des pièces endommagées ?

Oui, les pièces sont listées dans la notice (rails, blocs de pression, poutres, etc.) et sont remplaçables individuellement. Contactez le support Vevor pour obtenir des pièces de rechange.

Comment nettoyer et entretenir la structure ?

Nettoyez régulièrement avec un chiffon doux. Vérifiez périodiquement le serrage des boulons et l'état des fixations pour garantir la sécurité et la longévité du support.

Le montage nécessite-t-il des compétences particulières ?

Le montage est accessible à un bricoleur averti. Cependant, suivez impérativement les instructions de la notice, portez des équipements de sécurité et ne montez pas sous l'influence de substances. En cas de doute, faites appel à un professionnel.

Où puis-je télécharger la notice complète ?

La notice complète de 96 pages est disponible gratuitement sur notice-facile.com pour le modèle Vevor SF-SS-SKU6. Vous pouvez également la télécharger en plusieurs langues depuis le site.

MODE D'EMPLOI SF-SS-SKU6 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Montage multi-panneaux

MODÈLE : SF-SS-SKU6; SF-SS-SKU7

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Montage multi-panneaux

MODÈLE : SF-SS-SKU6; SF-SS-SKU7

Remarque : ce produit comprend uniquement le support du panneau solaire, les panneaux solaires doivent être achetés par vous-même.

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous

contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Merci beaucoup d'avoir choisi ce produit.

Veuillez lire toutes les instructions avant de l'utiliser. Ces informations vous aideront à obtenir les meilleurs résultats possibles.

Sécurité de fonctionnement

AVERTISSEMENT:

Veuillez lire toutes les instructions avant d'utiliser ce produit

Il est de la responsabilité du propriétaire de s'assurer que tous les utilisateurs de ce produit sont

pleinement conscient de tous les avertissements et précautions.

1. L'assemblage doit suivre ces instructions. Un assemblage incorrect peut être un danger.
2. Des lunettes de sécurité et des gants de travail doivent être portés pendant le montage.
3. Ne vous assemblez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou médicament.
4. La capacité de poids et les autres capacités du produit s'appliquent à un produit correctement et produit entièrement assemblé uniquement.
5. Gardez la zone de montage propre et bien éclairée.
6. Gardez les spectateurs hors de la zone pendant le montage.
7. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec ou s'approcher de cet article.
8. Ne dépassez pas la capacité de poids indiquée. Serrez fermement tous les boutons avant application de la charge. Soyez attentif à la charge dynamique ! Le mouvement soudain de la charge peut créer brièvement une charge excessive, provoquant une défaillance du produit.

Avis de non-responsabilité et conditions d'utilisation

Les utilisateurs de ce produit doivent utiliser ce produit à leurs propres risques et ne doivent en aucun cas

le vendeur, le distributeur ou le fabricant ne peut être tenu responsable des dommages indirects, accessoires ou dérivés perte, dommage ou blessure résultant directement ou indirectement de l'utilisation de ce produit.

Pour une sécurité et des performances optimales, tous les produits doivent être correctement installés et correctement utilisé. Nous n'acceptons aucune responsabilité pour toute utilisation inappropriée, modification ou installation.

Outils nécessaires (non inclus)

Clé Allen de 6 mm	Outil électrique	Clé à douille	Chaîne
Mètre à ruban	Clé à molette	Stylo surligneur

Présentation du produit

Modèle	SF-SS-SKU6	SF-SS-SKU7
Matériau principal	Acier au carbone	Acier au carbone
Taille du produit	3000x1000x800 mm	6000x1000x800 mm
Portance maximaleCapacité	330 livres (150 kg)	330 livres (150 kg)

REMARQUE : Veuillez sélectionner le panneau solaire approprié en fonction la taille du produit.

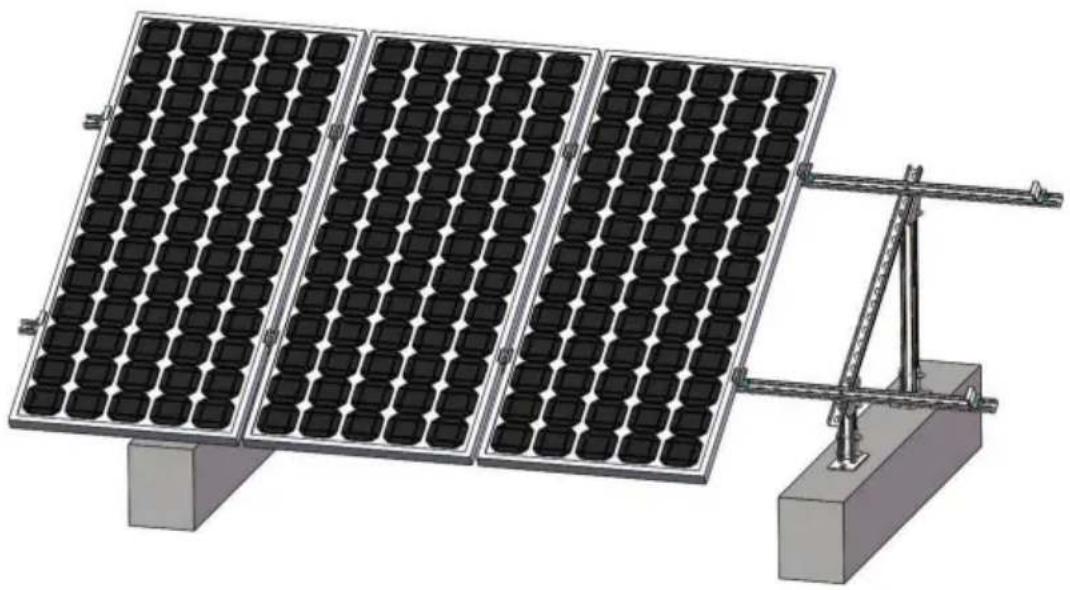

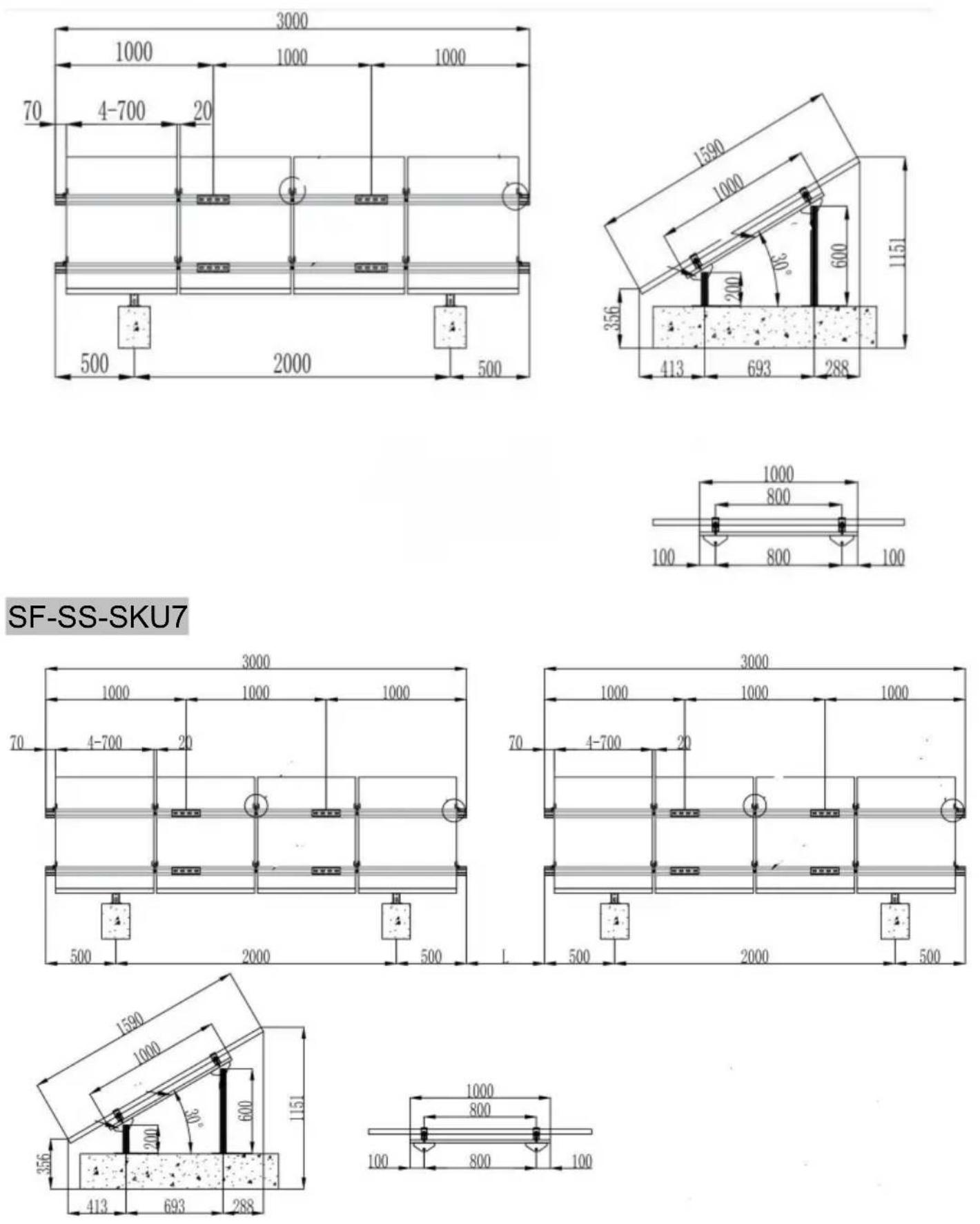

Voici la taille du produit et l'image de l'effet d'assemblage

(pour référence seulement)

SF-SS-SKU6

Liste des pièces

A (Piste de support solaire)	B (Bloc de presse latérale assemblée)	C (Assemblage de bloc de pression moyenne)	D (poutre oblique)	E (Connecteur de voie)
F (jeu de boulons M10*70)	G (Connecteur triangulaire)	H (Base)	I (Pilier arrière)	J (Pilier avant)
Q(M10*25 jeu de boulons	L(M10*20 jeu de boulons

Remarque : les pièces sont constamment mises à jour, veuillez vous référer à la réalité.

Assemblée

ÉTAPE 1 Installer la colonne avant

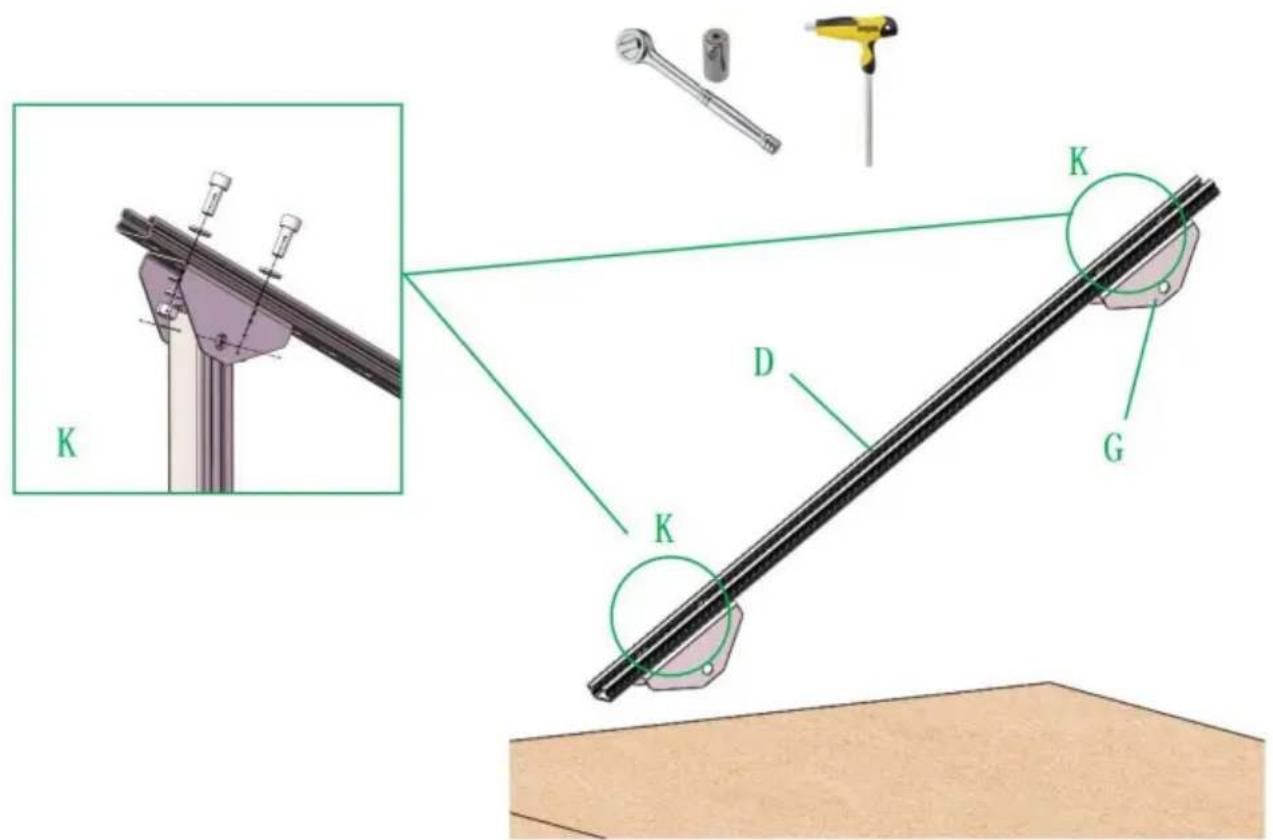

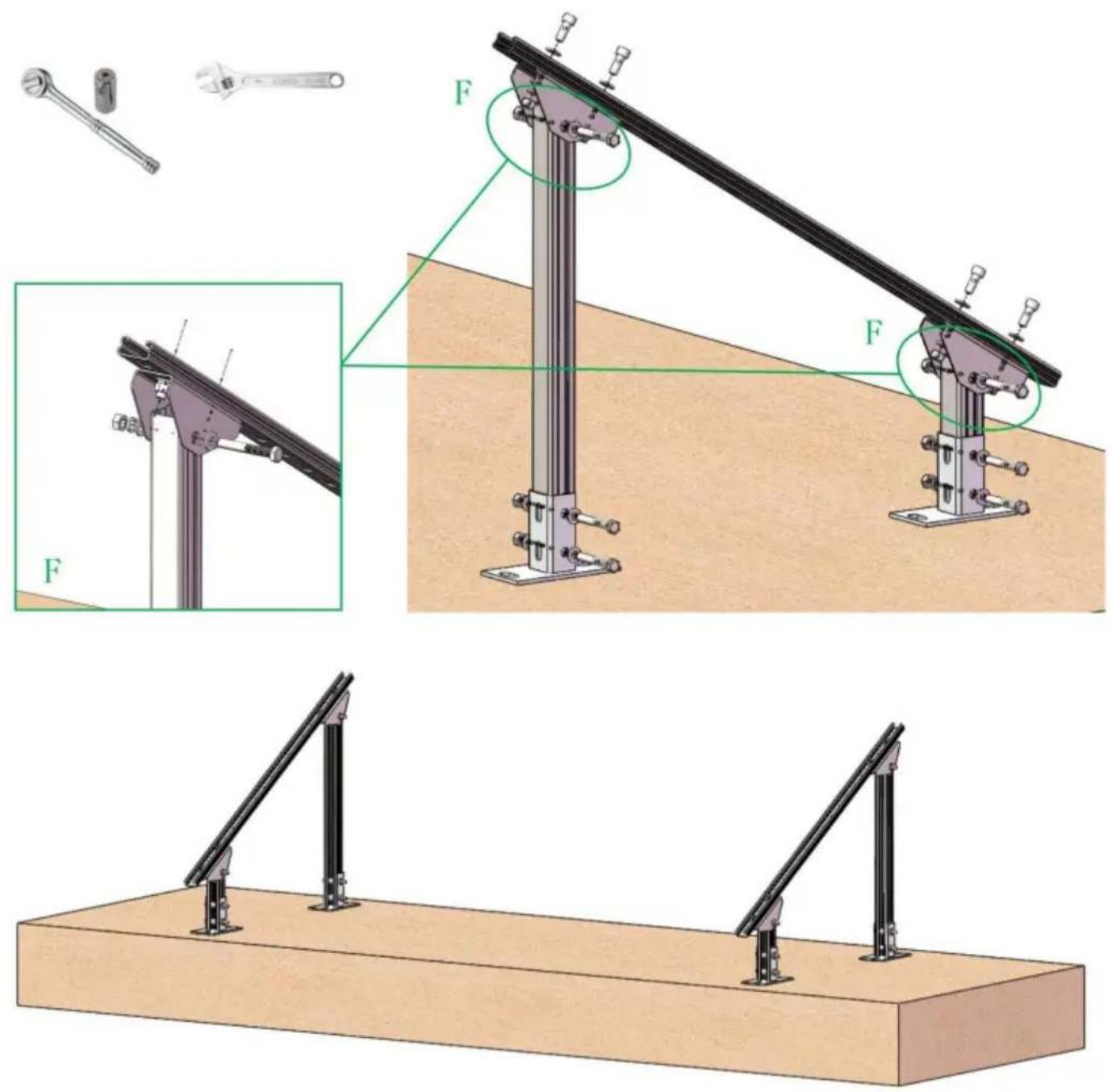

ÉTAPE 2 Poutre inclinée préinstallée

ÉTAPE 3 Assemblage du cadre latéral

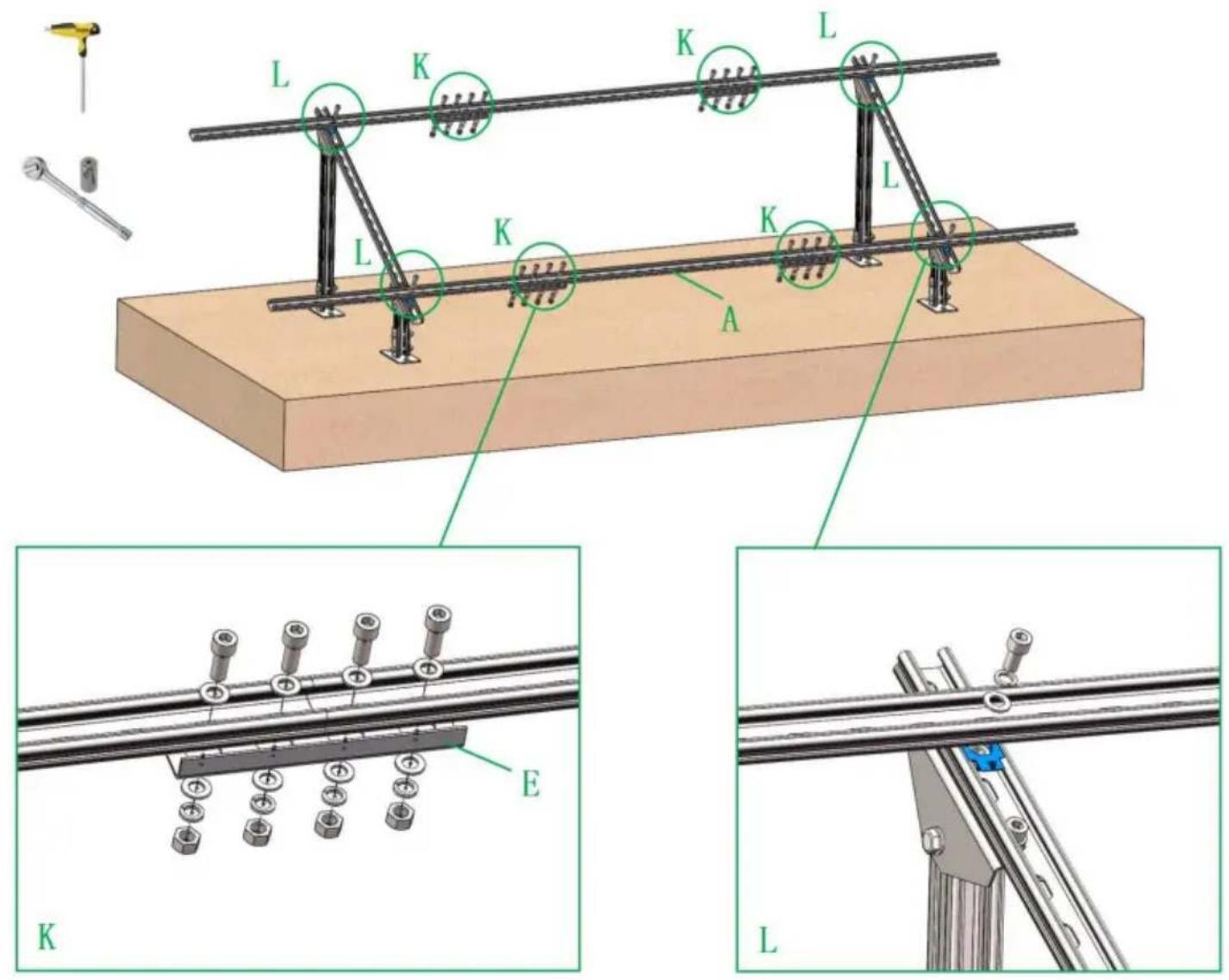

ÉTAPE 4 Installation de la piste

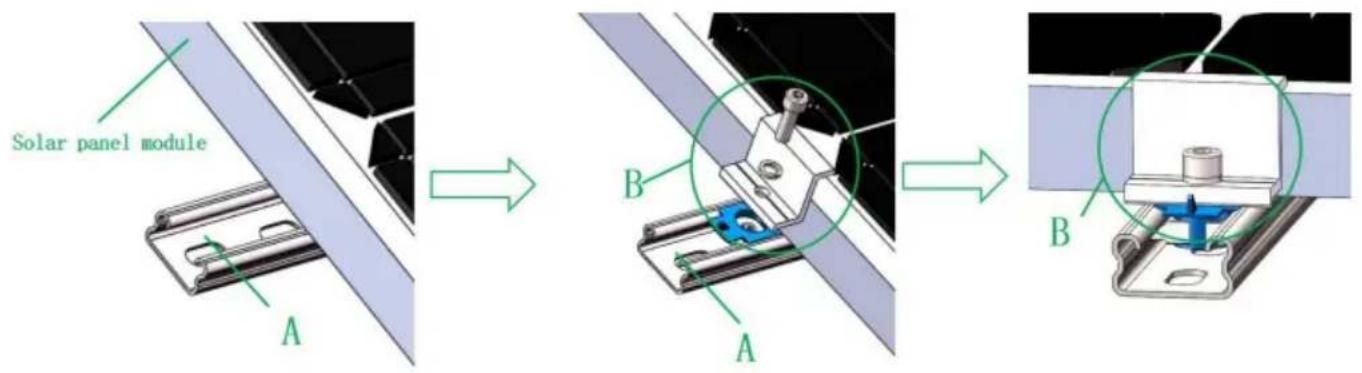

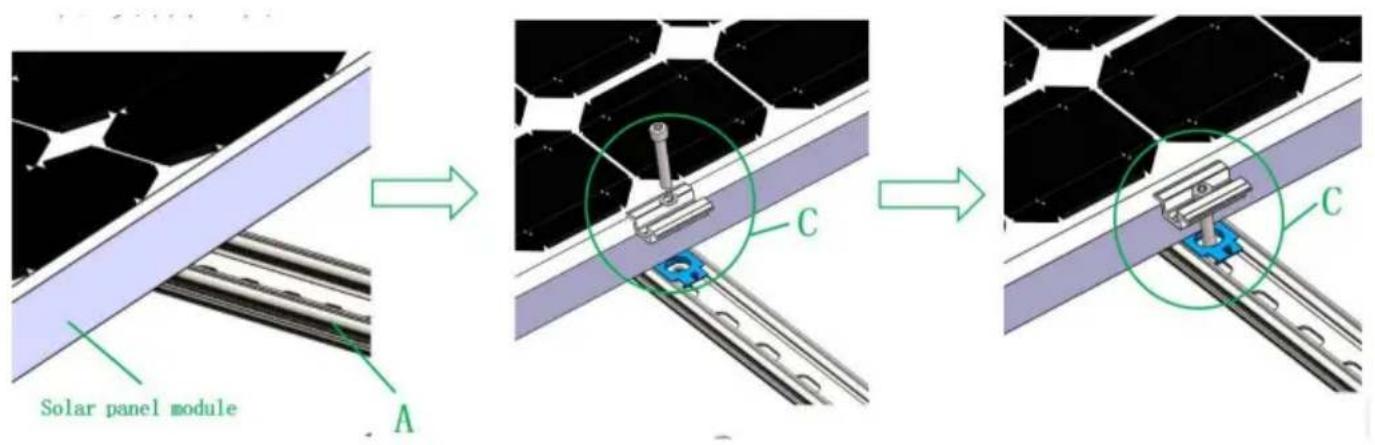

ÉTAPE 5 Les presses latérales et centrales sont installées

ÉTAPE 6

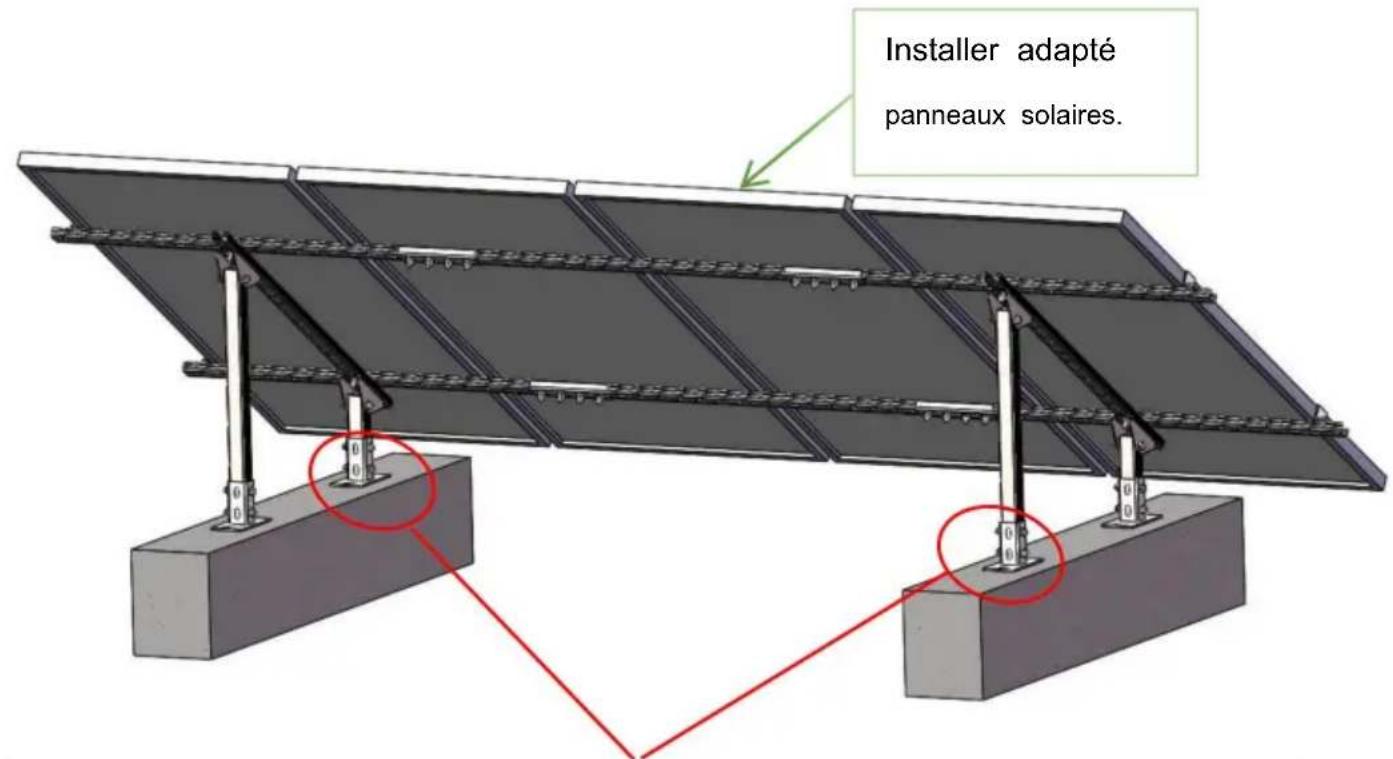

Installation terminée

Le pipeline est mesuré et dessiné, des piliers en béton (poutres en bois) sont placés à l'emplacement prévu et fixés aux piliers en béton (poutres en bois) à l'aide de boulons d'expansion de cadre préinstallés (clous autotaraudeurs). L'effet après l'installation est illustré dans la figure ci-dessus

Remarque : avant l'installation, comprenez la longitude, la latitude et la région du lieu d'installation, puis ajustez l'angle et l'installation requis. direction

Fabricant : Shanghaimuxinmuyeyouxiangongsi Adresse :

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

60329 Francfort-sur-le-Main.
