Produkttyp	Solpanelstillbehör (monteringsstruktur)
Modell	SF-SS-SKU6
Märke	Vevor
Huvudmaterial	Kolstål
Mått (L x B x H)	3000 x 1000 x 800 mm
Maximal belastning	150 kg (330 lb)
Panelkompatibilitet	Solpaneler (ingår ej)
Antal paneler som stöds	Flera (montering av flera paneler)
Installationstyp	På betongpelare eller träbalk (fästning med expansionsbultar eller självgängande skruvar)
Justerbar lutningsvinkel	Ja, justerbar efter longitud/latitud
Nödvändiga verktyg (ingår ej)	6 mm insexnyckel, elverktyg, hylsnyckel, kedja, måttband, skiftnyckel, markeringspenna
Säkerhet	Bär skyddsglasögon och handskar, överskrid inte lasten, undvik dynamisk överbelastning, håll barn borta
Underhåll	Rengör med mjuk trasa, kontrollera fästena regelbundet
Reservdelar	Delar som listas i manualen (skenor, tryckblock, balkar, kontakter, etc.)
Reparerbarhet	Möjlighet att byta ut enskilda delar
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support
Manual	96 sidor, gratis nedladdningsbar på notice-facile.com
Tillverkare	Shanga Muxin Muye Co., Ltd., Shanghai, Kina
Importörer	Australien: SIHAO PTY LTD; USA: Sanven Technology Ltd; Storbritannien: representerad

Vanliga frågor - SF-SS-SKU6 Vevor

Är detta fäste kompatibelt med alla solpaneler?

Detta fäste är utformat för att rymma flera solpaneler, men panelerna ingår inte. Produktmåtten är 3000 x 1000 x 800 mm, så du bör kontrollera att dina paneler passar i denna struktur. Se dina panelers mått och manualen för korrekt montering.

Vilken är den maximala vikten som stöds?

Den maximala belastningskapaciteten för Vevor SF-SS-SKU6-fästet är 150 kg (330 lb). Överskrid aldrig denna gräns, eftersom det kan leda till strukturellt fel.

Vilka verktyg behövs för montering?

Verktygen som krävs (ingår ej) är: 6 mm insexnyckel, elverktyg, hylsnyckel, kedja, måttband, skiftnyckel och markeringspenna. Följ stegen i manualen för säker montering.

Kan detta fäste monteras på väggen?

Detta fäste är främst utformat för installation på marken, på betongpelare eller träbalkar. Det är inte avsett för typisk väggmontering. Se till att fästa strukturen på en stabil bas.

Hur justerar man panelernas lutning?

Före installationen, ta hänsyn till longitud, latitud och region för att bestämma optimal vinkel. Strukturen tillåter lutningsjustering. Följ anvisningarna i manualen för att justera vinkeln.

Levereras produkten med garanti?

Ja, Vevor tillhandahåller en elektronisk garanti. Du kan få teknisk support och garantibeviset genom att besöka www.vevor.com/support.

Kan jag byta ut skadade delar?

Ja, delarna listas i manualen (skenor, tryckblock, balkar, etc.) och kan bytas ut individuellt. Kontakta Vevor support för att få reservdelar.

Hur rengör och underhåller man strukturen?

Rengör regelbundet med en mjuk trasa. Kontrollera regelbundet bultarnas åtdragning och fästenas skick för att säkerställa fästets säkerhet och livslängd.

Kräver monteringen speciella färdigheter?

Monteringen är tillgänglig för en erfaren gör-det-självare. Följ dock noga instruktionerna i manualen, använd skyddsutrustning och montera inte under påverkan av substanser. Om du är osäker, anlita en professionell.

Var kan jag ladda ner hela manualen?

Hela manualen på 96 sidor finns gratis på notice-facile.com för modellen Vevor SF-SS-SKU6. Du kan också ladda ner den på flera språk från webbplatsen.

BRUKSANVISNING SF-SS-SKU6 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

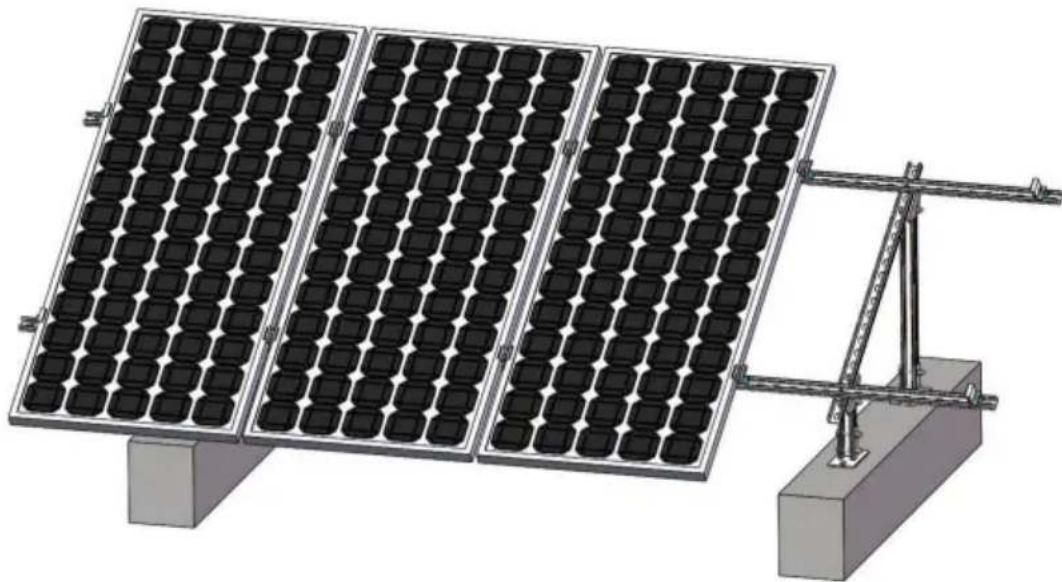

Montering av flera paneler

MODELL:SF-SS-SKU6; SF-SS-SKU7

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Montering av flera paneler

MODELL: SF-SS-SKU6; SF-SS-SKU7

Obs: Denna produkt inkluderar endast stöd för solpaneler, solpaneler måste köpas av dig själv.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Tack så mycket för att du valde denna produkt.

Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

Driftsäkerhet

WARNING:

Läs alla instruktioner innan du använder denna produkt

Det är ägarens ansvar att se till att alla användare av denna produkt är

fullt medveten om alla varningar och försiktighetsåtgärder.

1. Montering måste följa dessa instruktioner. Felaktig montering kan vara en fara.
2. Skyddsglasögon och arbetshandskar ska bäras vid montering.
3. Montera inte när du är trött eller påverkad av alkohol, droger eller medicin.
4. Viktkapacitet och andra produktegenskaper gäller för en korrekt och endast färdigmonterad produkt.
5. Håll monteringsområdet rent och väl upplyst.
6. Håll åskådare borta från området under monteringen.
7. Denna produkt är inte en leksak. Låt inte barn leka med eller närma sig detta föremål.
8. Överskrid inte den angivna viktkapaciteten. Dra åt alla knoppar ordentligt innan applicera belastning. Var uppmärksam på dynamisk laddning! Den plötsliga laströrelsen kan skapar kortvarigt en överbelastning, vilket orsakar produktfel.

Friskrivningsklausul och användningsvillkor

Användare av denna produkt måste använda denna produkt på egen risk och ska under inga omständigheter göra det Säljaren, distributören eller tillverkaren vara ansvarig för indirekta, tillfälliga, derivator

förlust eller skada eller skada som uppstår direkt eller indirekt från användningen av denna produkt. För optimal säkerhet och prestanda måste alla produkter vara korrekt installerade och korrekt använd. Vi tar inte ansvar för felaktig användning, ändring eller installation.

Verktyg som behövs (ingår ej)

6 mm insexnyckel	Elverktyg	Hylsnyckel	Sträng
Måttband	Justerbar skiftnyckel	Markera penna

Produktintroduktion

Modell	SF-SS-SKU6	SF-SS-SKU7
Huvudmaterial	Kolstål	Kolstål
Produktstorlek	3000x 1000x 800 mm	6000x 1000x 800 mm
Maximalt lager Kapacitet	330 lbs (150 kg) 330 lbs	(150 kg)

OBS: Välj lämplig solpanel enligt produktens storlek.

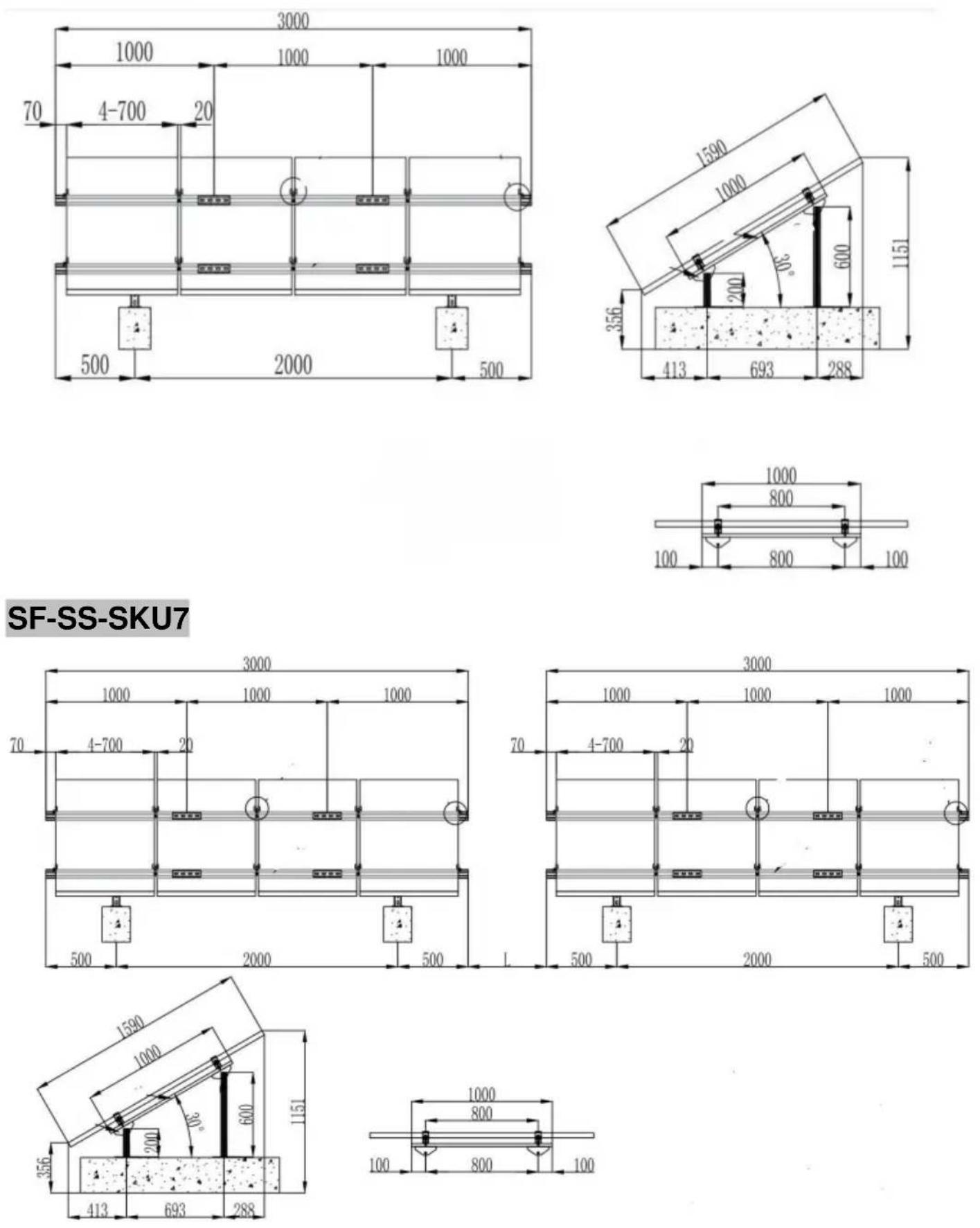

Följande är produktstorleken och monteringseffektbilden (endast för referens)

SF-SS-SKU6

Dellista

A (Solar support track)	B (Sidopressblock montering)	C(Mellantrycksblockenhet)	D (Sned stråle)	E(spårkontakt)
F (M10*70 bultsats)	G(triangelkontakt)	H (bas) I (bakre pelare)		J (Främre pelare)
QÿM10*25 bultsats)	LÿM10*20 bultsats)

Obs: Delar uppdateras ständigt, se den faktiska.

Montering

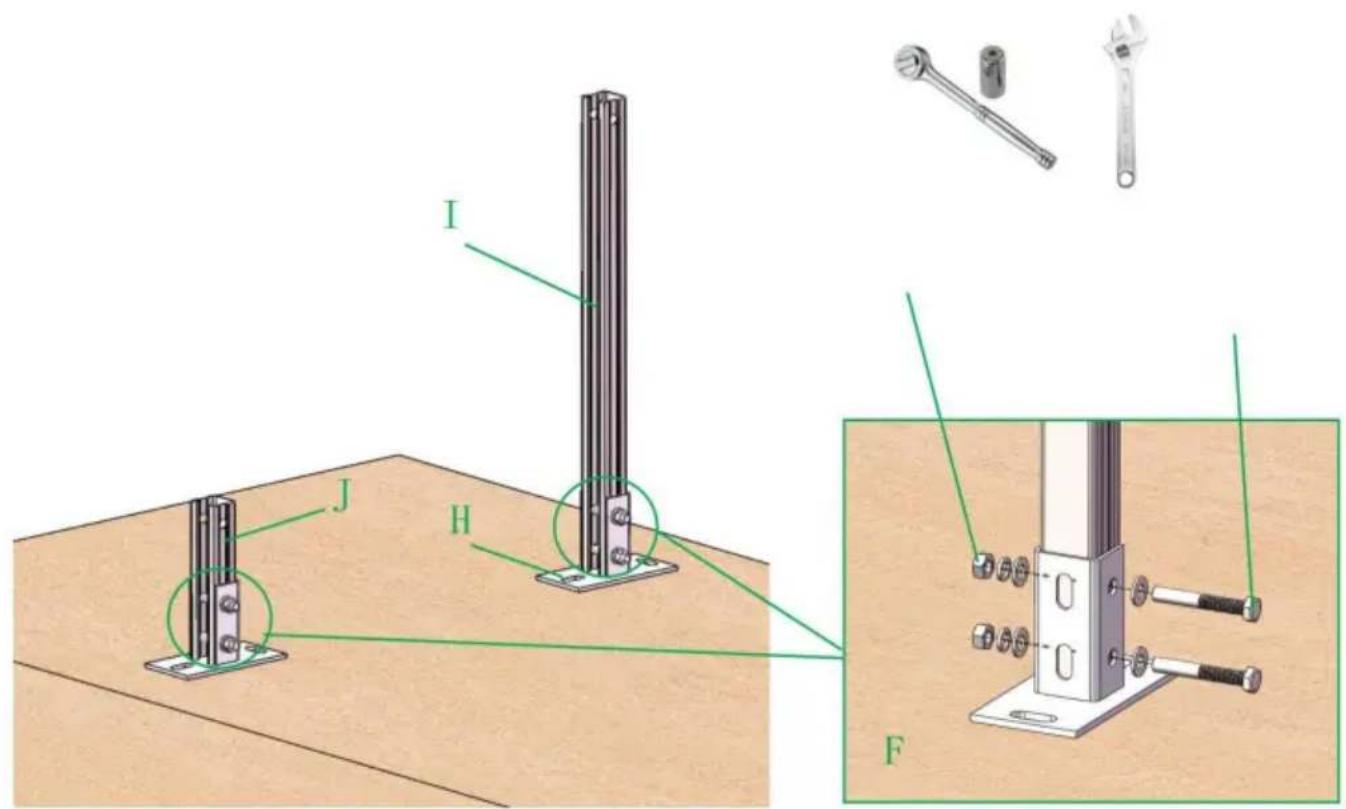

STEG 1 Installera frontpelaren

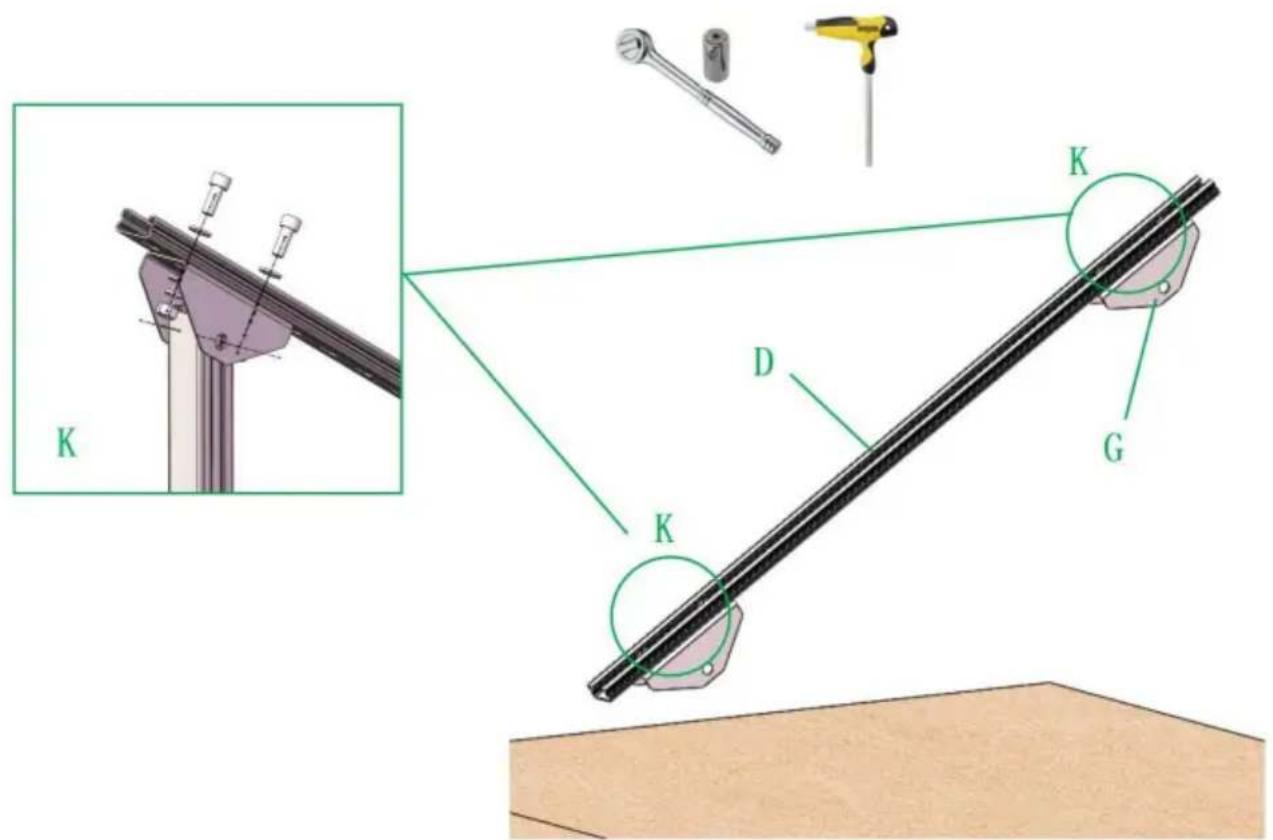

STEG 2 Lutande balk förinstallerad

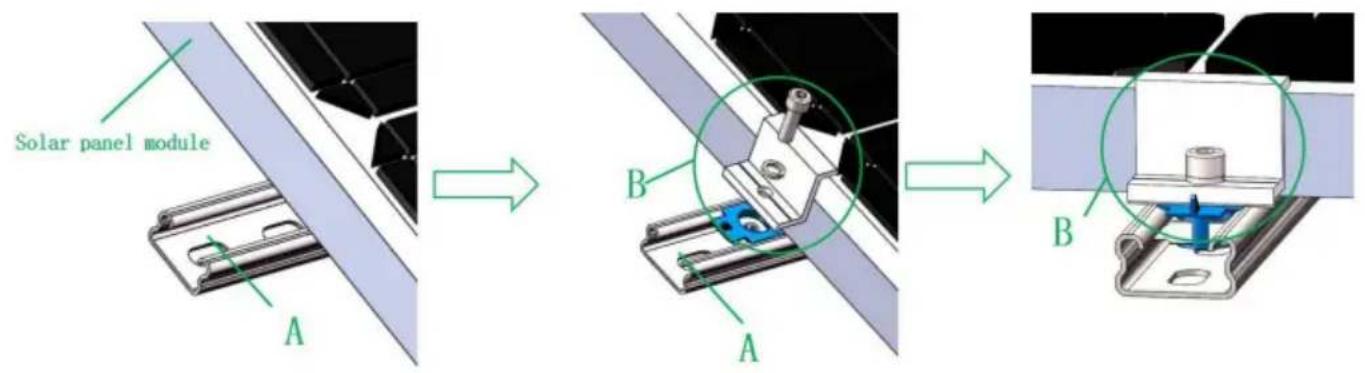

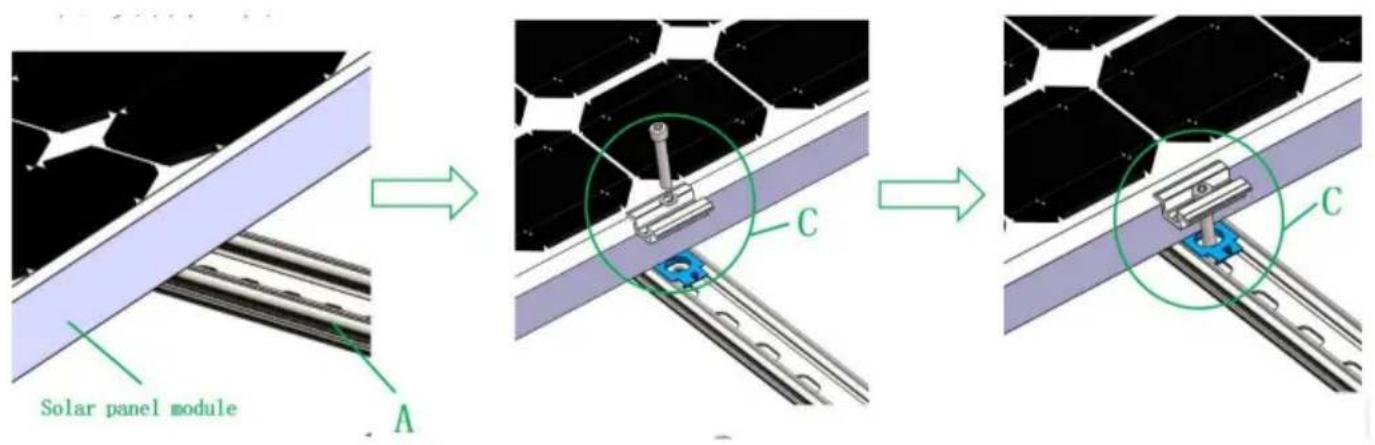

STEG 5 Sido- och mittpressar är installerade

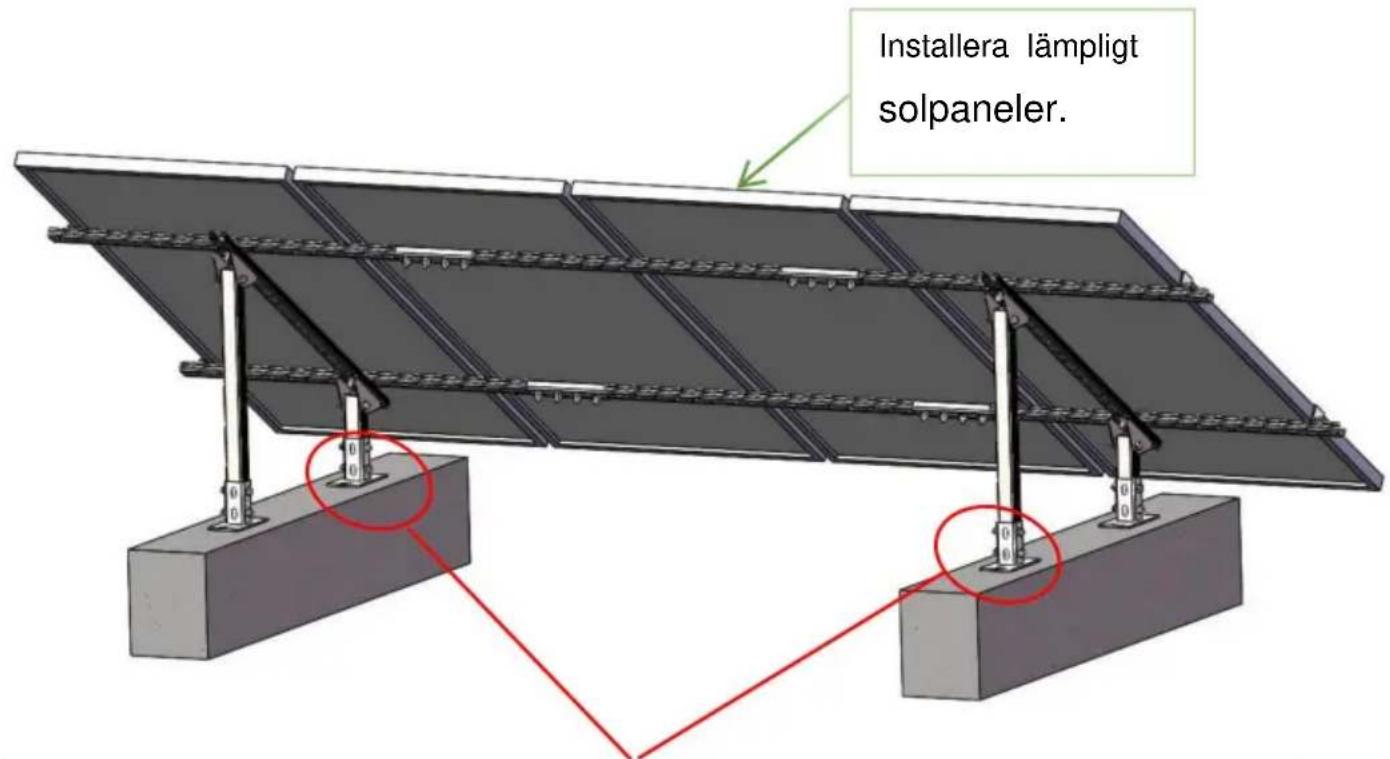

STEG 6

Installationen är klar

Rörledningen mäts och dras, betongpelare (träbalkar) placeras på den planerade platsen och fästs vid betongpirerna (träbalkar) med förinstallerade ramexpansionsbultar (själgängande spikar). Effekten efter installationen visas i figuren ovan

Obs: Före installation, förstå longitud, latitud och region för installationsplatsen, och justera önskad vinkel och installation riktning

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
