SF-SS-SKU6 - TV-Wandhalterung Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Solarpanel-Halterung (Montagestruktur)
Modell	SF-SS-SKU6
Marke	Vevor
Hauptmaterial	Kohlenstoffstahl
Abmessungen (L x B x H)	3000 x 1000 x 800 mm
Maximale Tragfähigkeit	150 kg (330 lb)
Panel-Kompatibilität	Solarmodule (nicht enthalten)
Anzahl unterstützter Paneele	Mehrere (Multi-Panel-Montage)
Installationsart	Auf Betonpfeiler oder Holzbalken (Befestigung mit Spreizdübeln oder selbstschneidenden Schrauben)
Einstellbarer Neigungswinkel	Ja, je nach Längen-/Breitengrad einstellbar
Erforderliche Werkzeuge (nicht enthalten)	Inbusschlüssel 6 mm, Elektrowerkzeug, Steckschlüssel, Kette, Maßband, Rollgabelschlüssel, Textmarker
Sicherheit	Schutzbrille und Handschuhe tragen, Last nicht überschreiten, dynamische Überlastung vermeiden, Kinder fernhalten
Wartung	Mit einem weichen Tuch reinigen, Befestigungen regelmäßig überprüfen
Ersatzteile	In der Anleitung aufgeführte Teile (Schienen, Druckblöcke, Balken, Verbinder usw.)
Reparierbarkeit	Austausch einzelner Teile möglich
Garantie	Elektronisches Garantiezertifikat verfügbar unter www.vevor.com/support
Anleitung	96 Seiten, kostenlos herunterladbar auf notice-facile.com
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeure	Australien: SIHAO PTY LTD; USA: Sanven Technology Ltd; Vereinigtes Königreich: vertreten

Häufig gestellte Fragen - SF-SS-SKU6 Vevor

Ist diese Halterung mit allen Solarmodulen kompatibel?

Diese Halterung ist für mehrere Solarmodule ausgelegt, aber die Module sind nicht im Lieferumfang enthalten. Die Produktabmessungen betragen 3000 x 1000 x 800 mm, daher sollten Sie überprüfen, ob Ihre Module in diese Struktur passen. Beachten Sie die Abmessungen Ihrer Module und die Anleitung für eine korrekte Montage.

Was ist das maximal unterstützte Gewicht?

Die maximale Tragfähigkeit der Vevor SF-SS-SKU6-Halterung beträgt 150 kg (330 lb). Überschreiten Sie diese Grenze niemals, da dies zu einem Strukturversagen führen kann.

Welche Werkzeuge werden für die Montage benötigt?

Die erforderlichen Werkzeuge (nicht enthalten) sind: Inbusschlüssel 6 mm, Elektrowerkzeug, Steckschlüssel, Kette, Maßband, Rollgabelschlüssel und Textmarker. Folgen Sie den Schritten der Anleitung für eine sichere Montage.

Kann diese Halterung an der Wand befestigt werden?

Diese Halterung ist hauptsächlich für die Bodeninstallation auf Betonpfeilern oder Holzbalken ausgelegt. Sie ist nicht für eine typische Wandmontage vorgesehen. Stellen Sie sicher, dass die Struktur sicher auf einer festen Basis befestigt ist.

Wie kann die Neigung der Module eingestellt werden?

Berücksichtigen Sie vor der Installation den Längen- und Breitengrad sowie die Region, um den optimalen Winkel zu bestimmen. Die Struktur ermöglicht eine Neigungseinstellung. Befolgen Sie die Anweisungen in der Anleitung, um den Winkel anzupassen.

Wird das Produkt mit einer Garantie geliefert?

Ja, Vevor bietet eine elektronische Garantie. Technischen Support und das Garantiezertifikat erhalten Sie unter www.vevor.com/support.

Kann ich beschädigte Teile ersetzen?

Ja, die Teile sind in der Anleitung aufgeführt (Schienen, Druckblöcke, Balken usw.) und können einzeln ausgetauscht werden. Kontaktieren Sie den Vevor-Support, um Ersatzteile zu erhalten.

Wie reinige und warte ich die Struktur?

Reinigen Sie regelmäßig mit einem weichen Tuch. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und den Zustand der Befestigungen, um die Sicherheit und Langlebigkeit der Halterung zu gewährleisten.

Erfordert die Montage besondere Fähigkeiten?

Die Montage ist für einen erfahrenen Heimwerker zugänglich. Befolgen Sie jedoch unbedingt die Anweisungen in der Anleitung, tragen Sie Sicherheitsausrüstung und montieren Sie nicht unter dem Einfluss von Substanzen. Im Zweifelsfall ziehen Sie einen Fachmann hinzu.

Wo kann ich die vollständige Anleitung herunterladen?

Die vollständige 96-seitige Anleitung ist kostenlos auf notice-facile.com für das Modell Vevor SF-SS-SKU6 erhältlich. Sie können sie auch in mehreren Sprachen von der Website herunterladen.

BEDIENUNGSANLEITUNG SF-SS-SKU6 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Halterung für mehrere Panele

MODELL: SF-SS-SKU6; SF-SS-SKU7

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Halterung für mehrere Panele

MODELL: SF-SS-SKU6; SF-SS-SKU7

Hinweis: Dieses Produkt enthält nur eine Solarpanel-Unterstützung. Solarpanele müssen Sie selbst kaufen.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das

Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

Bitte lesen Sie vor der Anwendung alle Hinweise sorgfältig durch. Die Informationen helfen Ihnen dabei, optimale Ergebnisse zu erzielen.

Betriebssicherheit

WARNUNG:

Bitte lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden

Es liegt in der Verantwortung des Eigentümers, sicherzustellen, dass alle Benutzer dieses Produkts

sich aller Warnungen und Vorsichtsmaßnahmen voll bewusst sein.

1. Die Montage muss diesen Anweisungen folgen. Eine falsche Montage kann ein Gefahr.
2. Bei der Montage sollten Schutzbrille und Arbeitshandschuhe getragen werden.
3. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
4. Gewichtskapazität und andere Produkteigenschaften gelten für eine ordnungsgemäße Nur komplett montiertes Produkt.
5. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
6. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
7. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt zu spielen oder sich ihm zu nähern.
8. Überschreiten Sie nicht die angegebene Gewichtskapazität. Ziehen Sie alle Knöpfe fest an, bevor Sie Last aufbringen. Achten Sie auf dynamische Belastung! Die plötzliche Bewegung der Last kann kurzzeitig eine Überlastung erzeugen und so zum Produktausfall führen.

Haftungsausschluss & Nutzungsbedingungen

Benutzer dieses Produkts müssen dieses Produkt auf eigenes Risiko verwenden und dürfen in keinem Fall Der Verkäufer, Händler oder Hersteller haftet für indirekte, zufällige, abgeleitete

Verluste, Schäden oder Verletzungen, die direkt oder indirekt aus der Verwendung dieses Produkts entstehen.

Für optimale Sicherheit und Leistung müssen alle Produkte ordnungsgemäß installiert und

ordnungsgemäß verwendet. Wir übernehmen keine Verantwortung für unsachgemäße Verwendung, Änderung oder Installation.

Benötigtes Werkzeug (nicht im Lieferumfang enthalten)

6 mm Inbusschlüssel	Elektrowerkzeug	Steckschlüssel	Zeichenfolge
Bandmaß	Verstellbarer Schraubenschlüssel	Markierstift

Produkteinführung

Modell	SF-SS-SKU6	SF-SS-SKU7
Hauptmaterial	Kohlenstoffstahl	Kohlenstoffstahl
Produktgröße	3000 x 1000 x 800 mm	6000 x 1000 x 800 mm
Maximale Tragkraft Kapazität	150 kg (330 Pfund) 150 kg (330 Pfund)

HINWEIS: Bitte wählen Sie das passende Solarmodul entsprechend die Produktgröße.

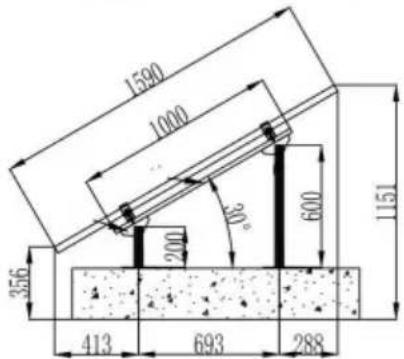

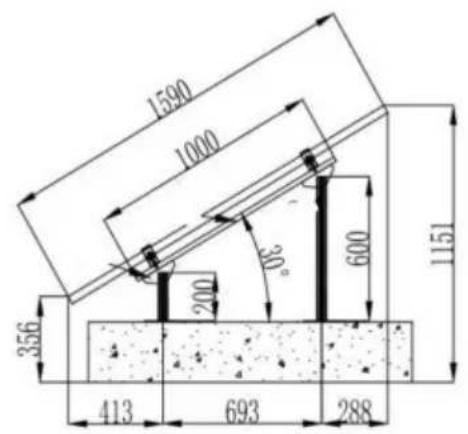

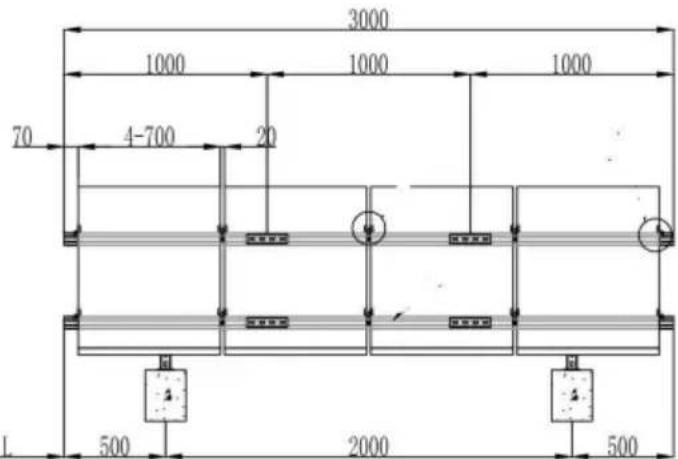

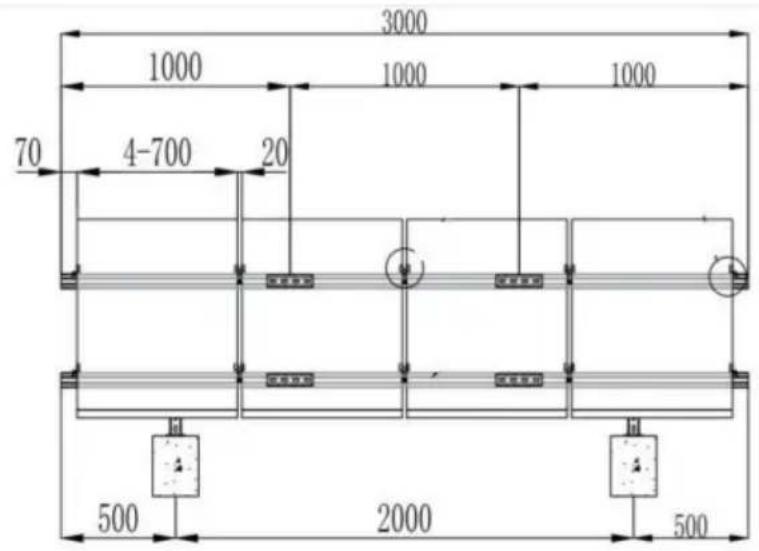

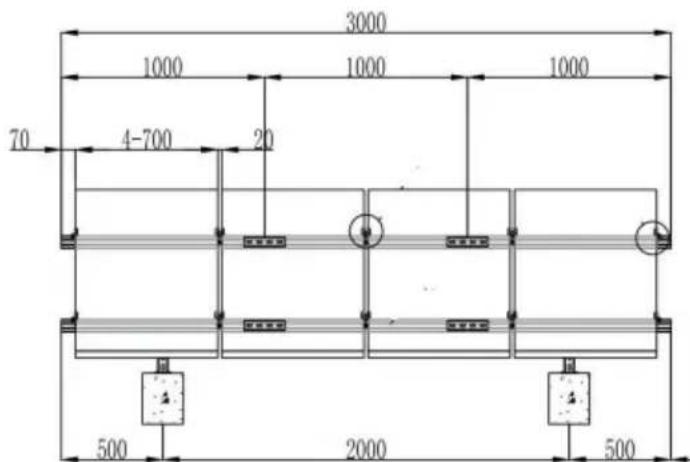

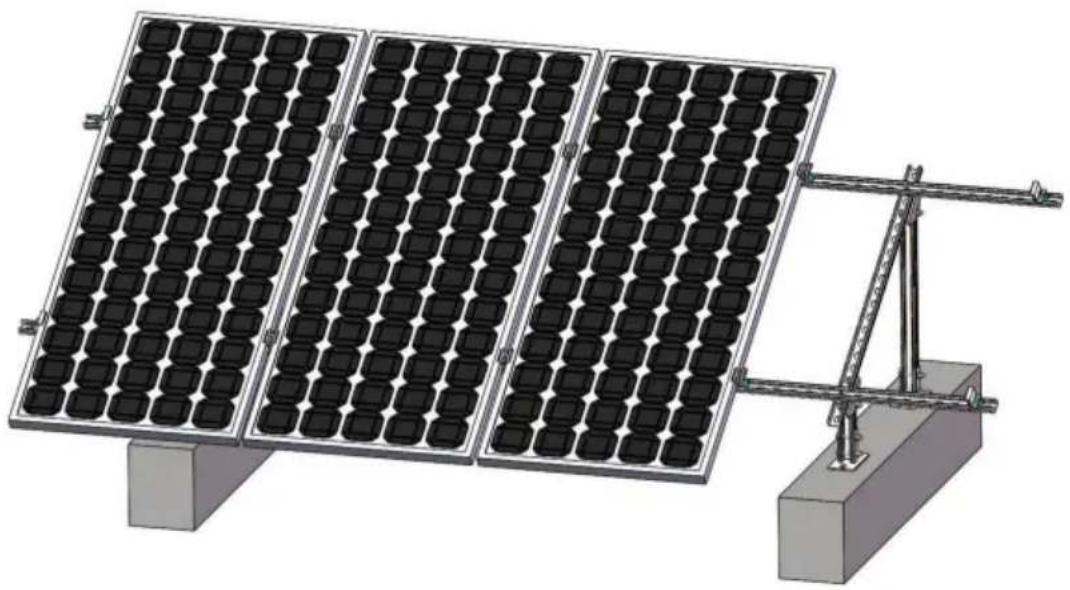

Nachfolgend sehen Sie das Bild mit den Produktgrößen und Montageeffekten (nur als Referenz)

SF-SS-SKU6

SF-SS-SKU7

Stückliste

A (Solar-Stützschiene)	B (Seitenpressblock Montage)	C (Mittlere Druckblockbaugruppe)	D (Schrägstrahl)	E (Gleisverbinder)
F (M10*70 Schraubensatz)	G (Dreiecksverbinder)	H (Basis) I (Hintere	Säule)	J (Vordersäule)
QÿM10*25 Bolzensatzÿ	LÿM10*20 Bolzensatzÿ

Hinweis: Teile werden ständig aktualisiert, bitte beachten Sie die aktuellen.

Montage

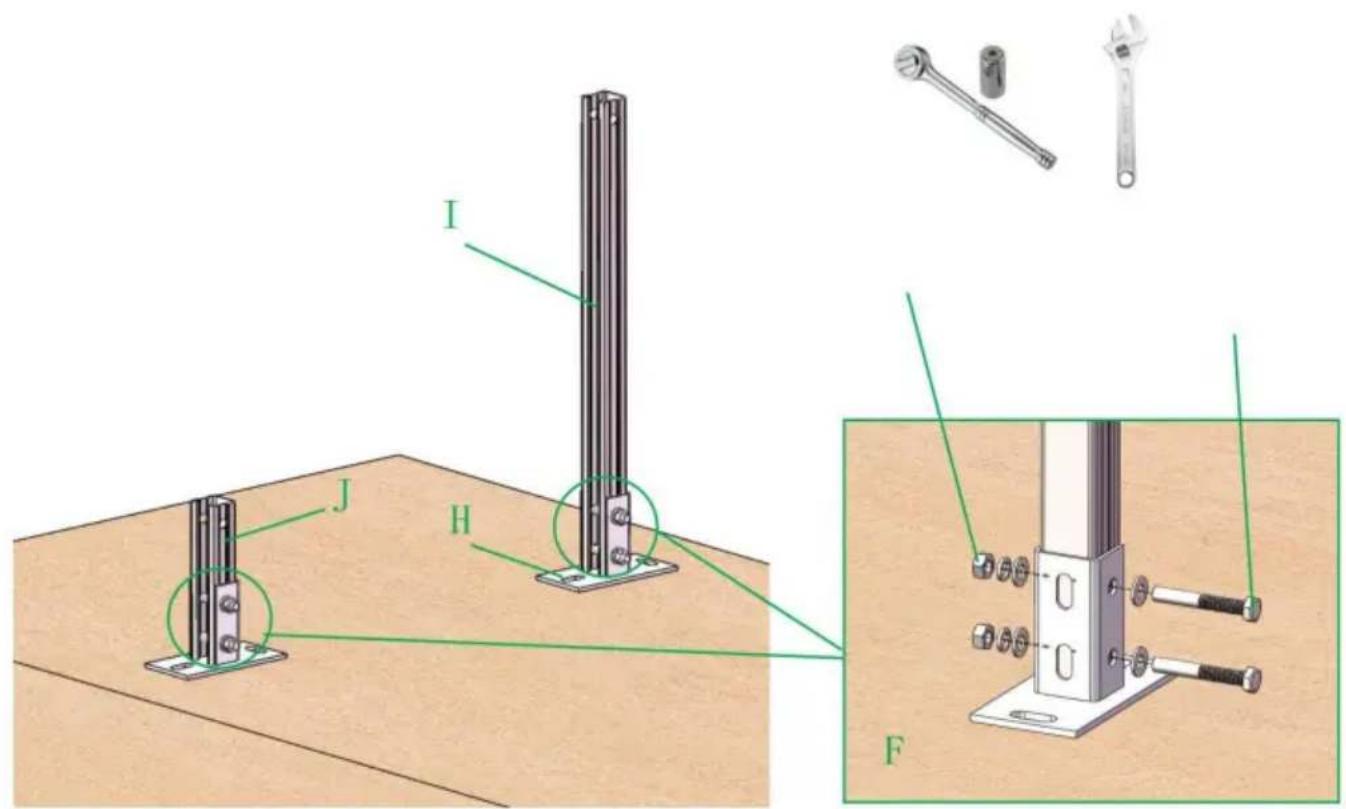

SCHRITT 1 Vordere Säule installieren

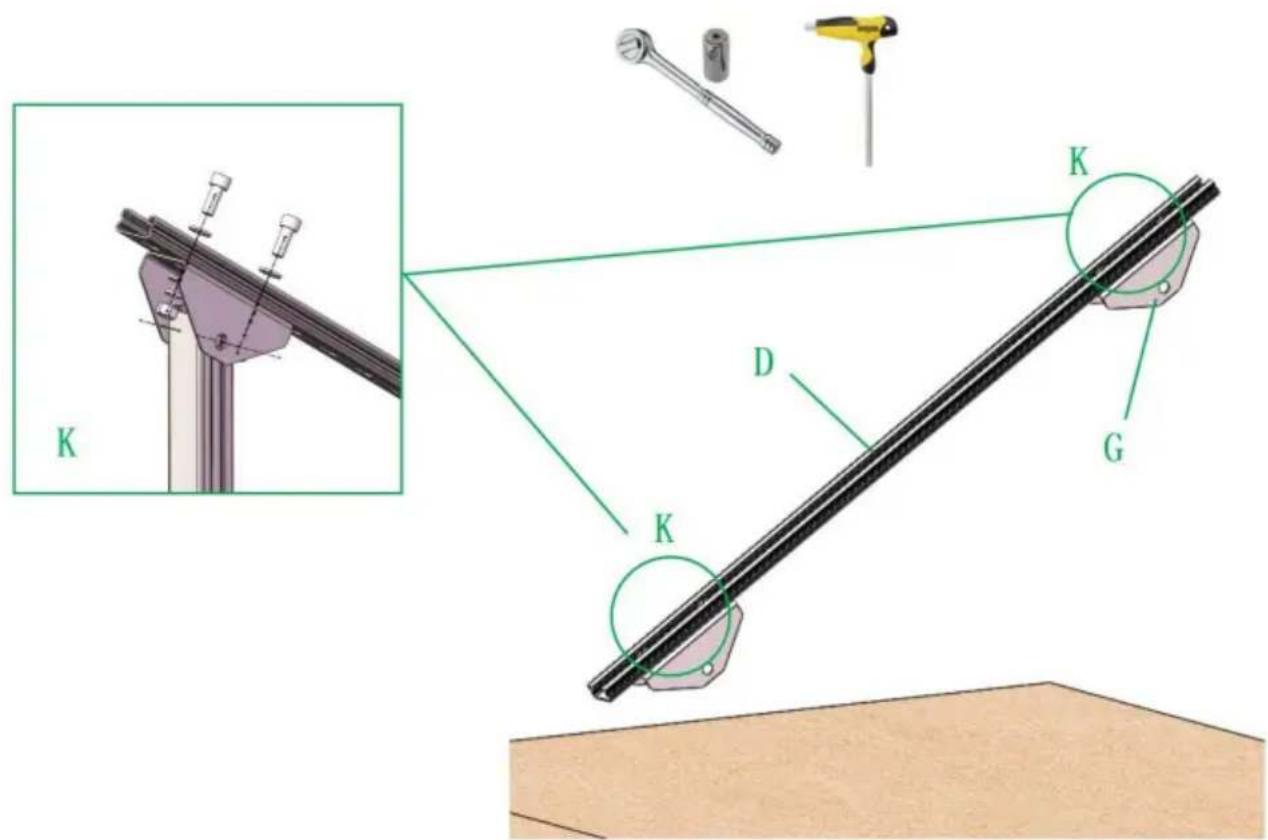

SCHRITT 2 Schrägbalken vorinstalliert

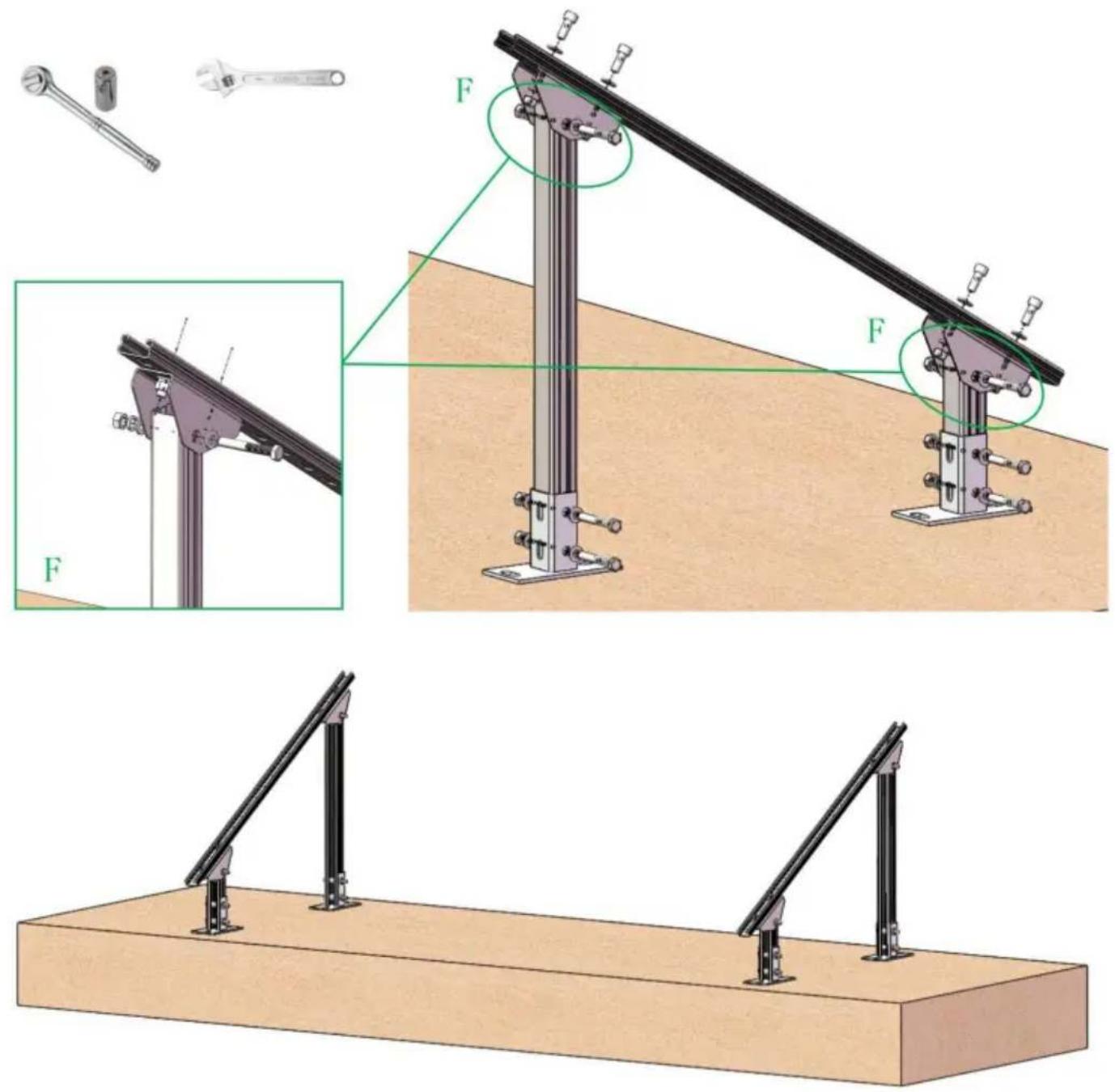

SCHRITT 3 Seitenrahmenmontage

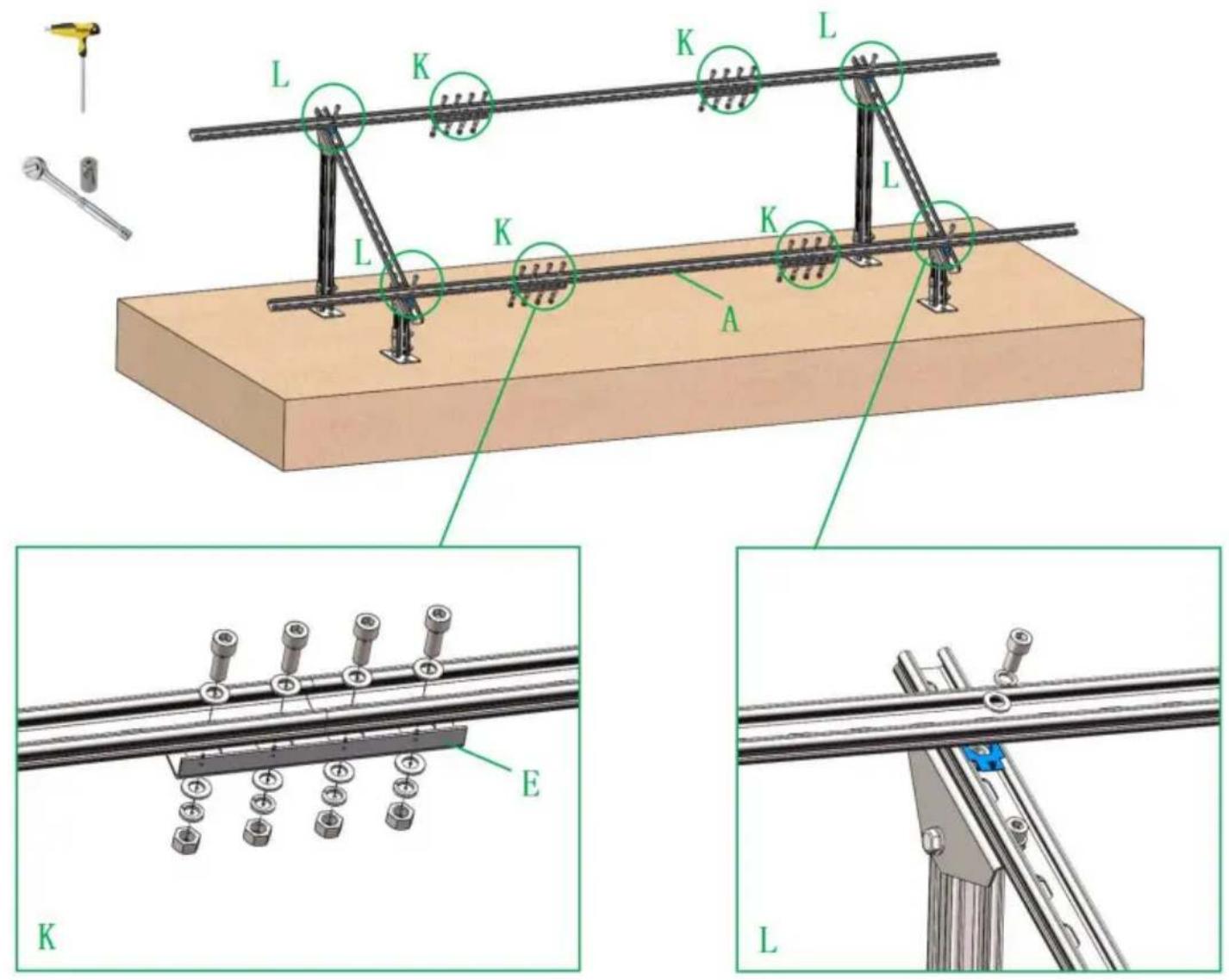

SCHRITT 4 Schienenmontage

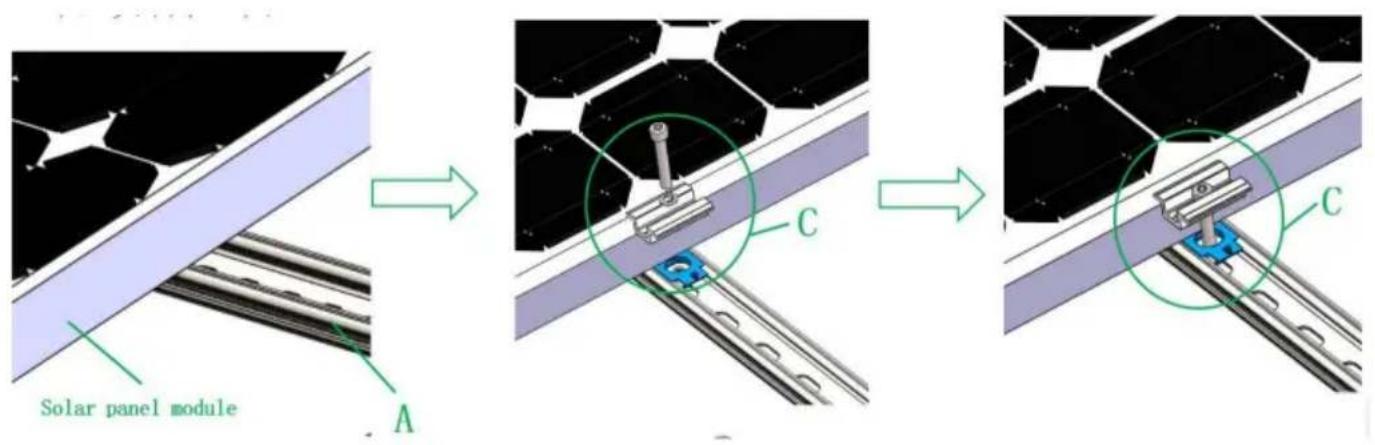

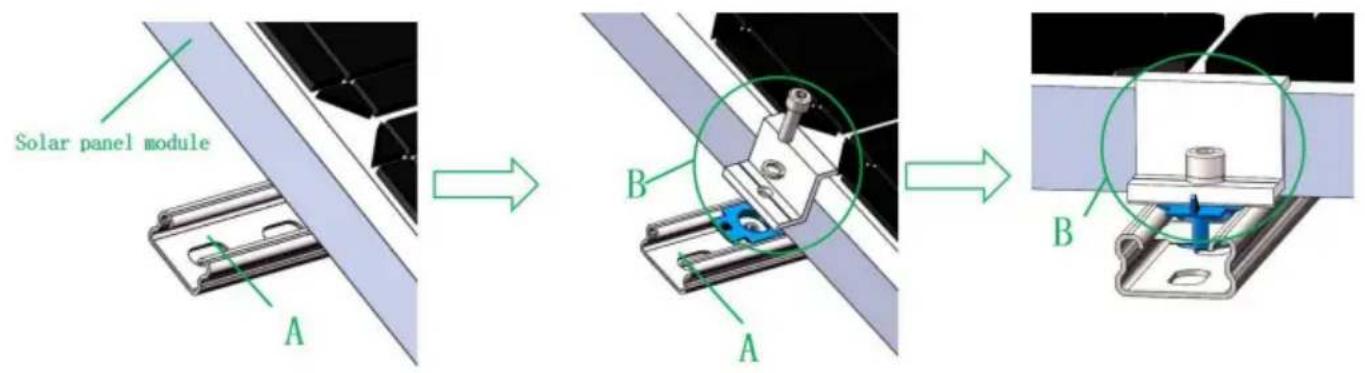

STEP5 Seiten- und Mittelpressen werden installiert

SCHRITT 6

Installation abgeschlossen

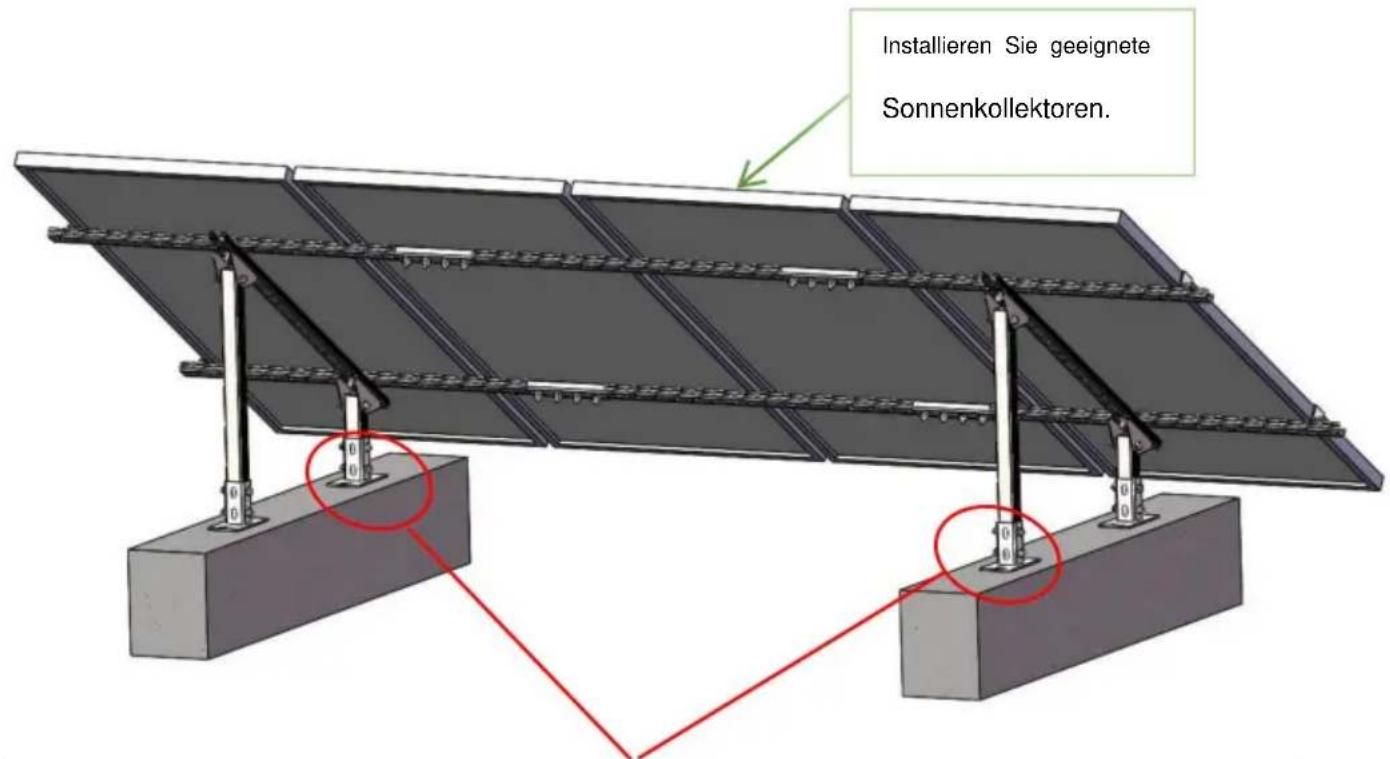

Die Rohrleitung wird vermessen und gezeichnet, Betonpfeiler (Holzbalken) werden an der geplanten Stelle platziert und mit vorinstallierten Rahmendehnungsbolzen (selbstschneidenden Nägeln) an den Betonpfeilern (Holzbalken) befestigt. Der Effekt nach der Installation ist in der Abbildung oben dargestellt

Hinweis: Informieren Sie sich vor der Installation über Längen- und Breitengrad sowie die Region des Installationsorts und passen Sie den erforderlichen Winkel und die Installationsgröße ar Richtung

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
