Producttype	Zonnepaneelhouder (montagestructuur)
Model	SF-SS-SKU6
Merk	Vevor
Hoofdmateriaal	Koolstofstaal
Afmetingen (L x B x H)	3000 x 1000 x 800 mm
Maximale draagkracht	150 kg (330 lb)
Compatibiliteit panelen	Zonnepanelen (niet inbegrepen)
Aantal ondersteunde panelen	Meerdere (multi-paneel montage)
Installatietype	Op betonnen pilaar of houten balk (bevestiging met expansiebouten of zelftappende schroeven)
Verstelbare hellingshoek	Ja, aanpasbaar op basis van lengte-/breedtegraad
Benodigde gereedschappen (niet meegeleverd)	Inbussleutel 6 mm, elektrisch gereedschap, dopsleutel, ketting, meetlint, verstelbare moersleutel, markeerstift
Veiligheid	Draag een veiligheidsbril en handschoenen, overschrijd de belasting niet, vermijd dynamische overbelasting, houd kinderen uit de buurt
Onderhoud	Reinigen met een zachte doek, bevestigingen regelmatig controleren
Onderdelen	Onderdelen vermeld in de handleiding (rails, drukblokken, balken, connectoren, enz.)
Repareerbaarheid	Vervanging van afzonderlijke onderdelen mogelijk
Garantie	Elektronisch garantiebewijs beschikbaar op www.vevor.com/support
Handleiding	96 pagina's, gratis te downloaden op notice-facile.com
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeurs	Australië: SIHAO PTY LTD; Verenigde Staten: Sanven Technology Ltd; Verenigd Koninkrijk: vertegenwoordigd

Veelgestelde vragen - SF-SS-SKU6 Vevor

Is deze houder compatibel met alle zonnepanelen?

Deze houder is ontworpen om meerdere zonnepanelen te plaatsen, maar de panelen worden niet meegeleverd. De afmetingen van het product zijn 3000 x 1000 x 800 mm, dus controleer of uw panelen in deze structuur passen. Raadpleeg de afmetingen van uw panelen en de handleiding voor een correcte montage.

Wat is het maximale ondersteunde gewicht?

De maximale draagkracht van de Vevor SF-SS-SKU6 houder is 150 kg (330 lb). Overschrijd deze limiet nooit, omdat dit kan leiden tot structurele defecten.

Welke gereedschappen zijn nodig voor de montage?

De benodigde gereedschappen (niet inbegrepen) zijn: inbussleutel van 6 mm, elektrisch gereedschap, dopsleutel, ketting, meetlint, verstelbare moersleutel en markeerstift. Volg de stappen in de handleiding voor een veilige montage.

Kan deze houder aan de muur worden bevestigd?

Deze houder is voornamelijk ontworpen om op de grond, op betonnen pilaren of houten balken te worden geïnstalleerd. Het is niet bedoeld voor typische muurmontage. Zorg ervoor dat u de structuur stevig aan een stevige basis bevestigt.

Hoe stel ik de helling van de panelen af?

Houd bij de installatie rekening met de lengtegraad, breedtegraad en regio om de optimale hoek te bepalen. De structuur maakt een hellingsverstelling mogelijk. Volg de instructies in de handleiding om de hoek aan te passen.

Wordt het product met garantie geleverd?

Ja, Vevor biedt een elektronische garantie. U kunt technische ondersteuning en het garantiebewijs krijgen door www.vevor.com/support te bezoeken.

Kan ik beschadigde onderdelen vervangen?

Ja, de onderdelen staan vermeld in de handleiding (rails, drukblokken, balken, enz.) en zijn afzonderlijk vervangbaar. Neem contact op met Vevor ondersteuning voor vervangingsonderdelen.

Hoe reinig en onderhoud ik de structuur?

Reinig regelmatig met een zachte doek. Controleer periodiek de aandraaiing van bouten en de staat van bevestigingen om de veiligheid en levensduur van de houder te garanderen.

Vereist de montage speciale vaardigheden?

De montage is toegankelijk voor een ervaren doe-het-zelver. Volg echter strikt de instructies in de handleiding, draag veiligheidsuitrusting en monteer niet onder invloed van middelen. Bij twijfel, schakel een professional in.

Waar kan ik de volledige handleiding downloaden?

De volledige handleiding van 96 pagina's is gratis beschikbaar op notice-facile.com voor het model Vevor SF-SS-SKU6. U kunt deze ook in meerdere talen downloaden vanaf de site.

GEBRUIKSAANWIJZING SF-SS-SKU6 Vevor

Montage met meerdere panelen

MODEL:SF-SS-SKU6; SF-SS-SKU7

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controlleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Montage met meerdere panelen

MODEL: SF-SS-SKU6; SF-SS-SKU7

Let op: Dit product bevat alleen een ondersteuning voor zonnepanelen. U dient zelf de zonnepanelen aan te schaffen.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Hartelijk dank dat u voor dit product hebt gekozen.

Lees alle instructies voordat u het gebruikt. De informatie zal u helpen de best mogelijke resultaten te behalen.

Bedrijfsveiligheid

WAARSCHUWING:

Lees alle instructies voordat u dit product gebruikt

Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat alle gebruikers van dit produc

volledig op de hoogte zijn van alle waarschuwingen en voorzorgsmaatregelen.

1. Assembleer volgens deze instructies. Onjuiste montage kan een gevaar.
2. Tijdens de montage dient u een veiligheidsbril en werkhandschoenen te dragen.
3. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicatie.
4. Het draagvermogen en andere producteigenschappen zijn van toepassing op een correct en Enkel volledig gemonteerd product.
5. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
6. Houd omstanders uit de buurt tijdens de montage.
7. Dit product is geen speelgoed. Laat kinderen niet met dit item spelen of in de buurt ervan komen.
8. Overschrijd het vermelde draagvermogen niet. Draai alle knoppen stevig vast voordat u belasting toepassen. Wees u bewust van dynamische belasting! De plotselinge beweging van de belasting kan kortstondig een overbelasting creëren, waardoor het product defect raakt.

Disclaimer en gebruiksvoorwaarden

Gebruikers van dit product moeten dit product op eigen risico gebruiken en mogen in geen geval de verkoper, distributeur of fabrikant aansprakelijk is voor indirecte, incidentele, afgeleide verlies, schade of letsel dat direct of indirect voortvloeit uit het gebruik van dit product.

Voor optimale veiligheid en prestaties moeten alle producten correct worden geïnstalleerd en correct gebruikt. Wij aanvaarden geen verantwoordelijkheid voor onjuist gebruik, wijziging of installatie.

Benodigde gereedschappen (niet inbegrepen)

6mm inbussleutel	Elektrisch gereedschap	Dopsleutel	Snaar
Meetlint	Verstelbare sleutel	Markeerpen

Productintroductie

Model	SF-SS-SKU6	SF-SS-SKU7
Hoofdmateriaal	Koolstofstaal	Koolstofstaal
Productgrootte	3000x 1000x 800mm	6000x 1000x 800mm
Maximale lageringCapaciteit	150 kg (330 lbs)	150 kg (330 lbs)

OPMERKING: Selecteer het juiste zonnepaneel volgens de productgrootte.

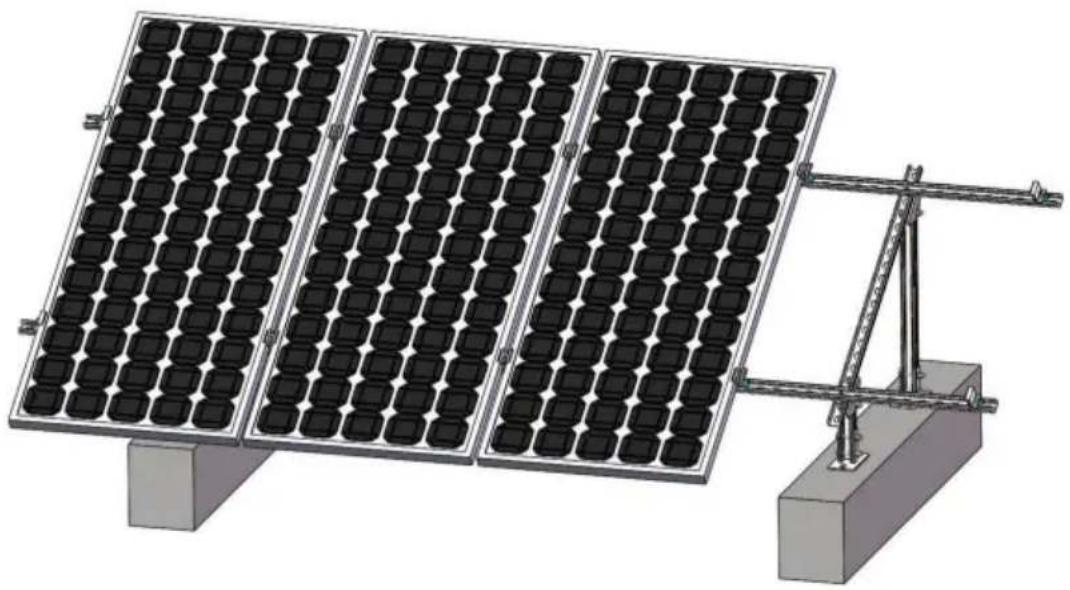

Hieronder ziet u de afbeelding van de productgrootte en het montage-effe (alleen ter referentie)

SF-SS-SKU6

Onderdelenlijst

A (Zonne-ondersteuningsspoor)	B (Zijpersblok montage)	C(Middendrukblok montage)	D (Scheve balk)	E(Spoorconnector)
F (M10*70 boutset)	(Driehoekconnector)	H (Basis)	Ik (Achterste stijl)	J (Voorstijl)G
QÿM10*25 boutset)	L(M10*20 boutset)

Let op: onderdelen worden voortdurend bijgewerkt, raadpleeg de actuele informatie.

Montage

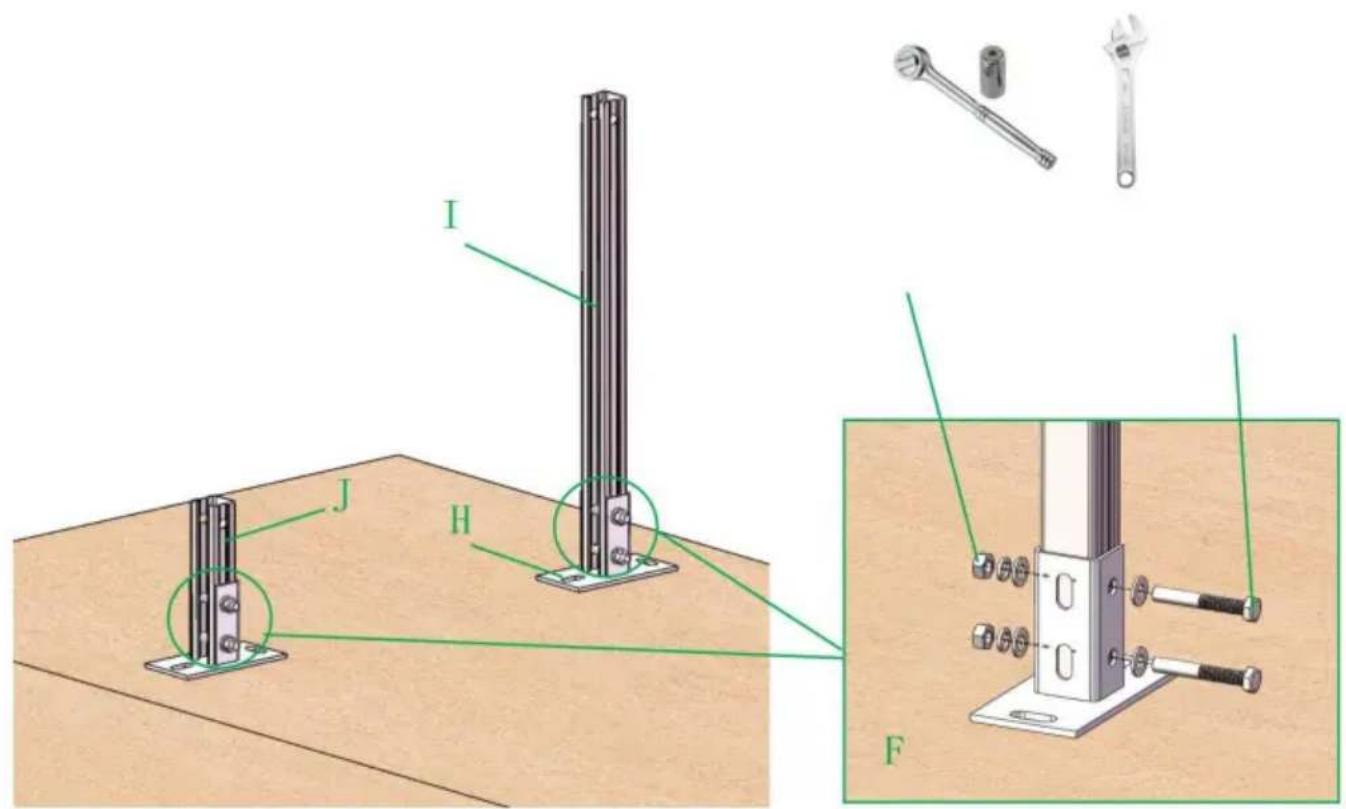

STAP 1 Voorkolom installeren

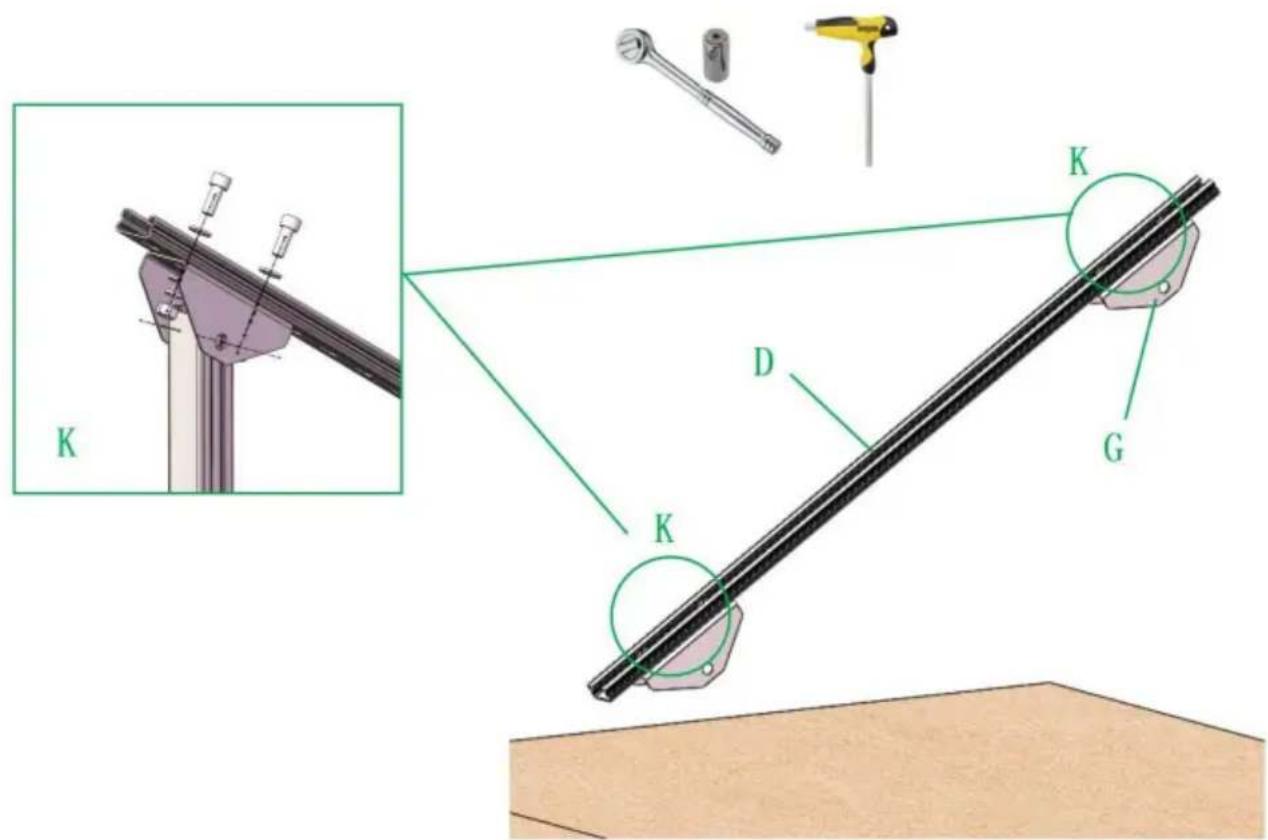

STAP 2 Hellende balk voorgeïnstalleerd

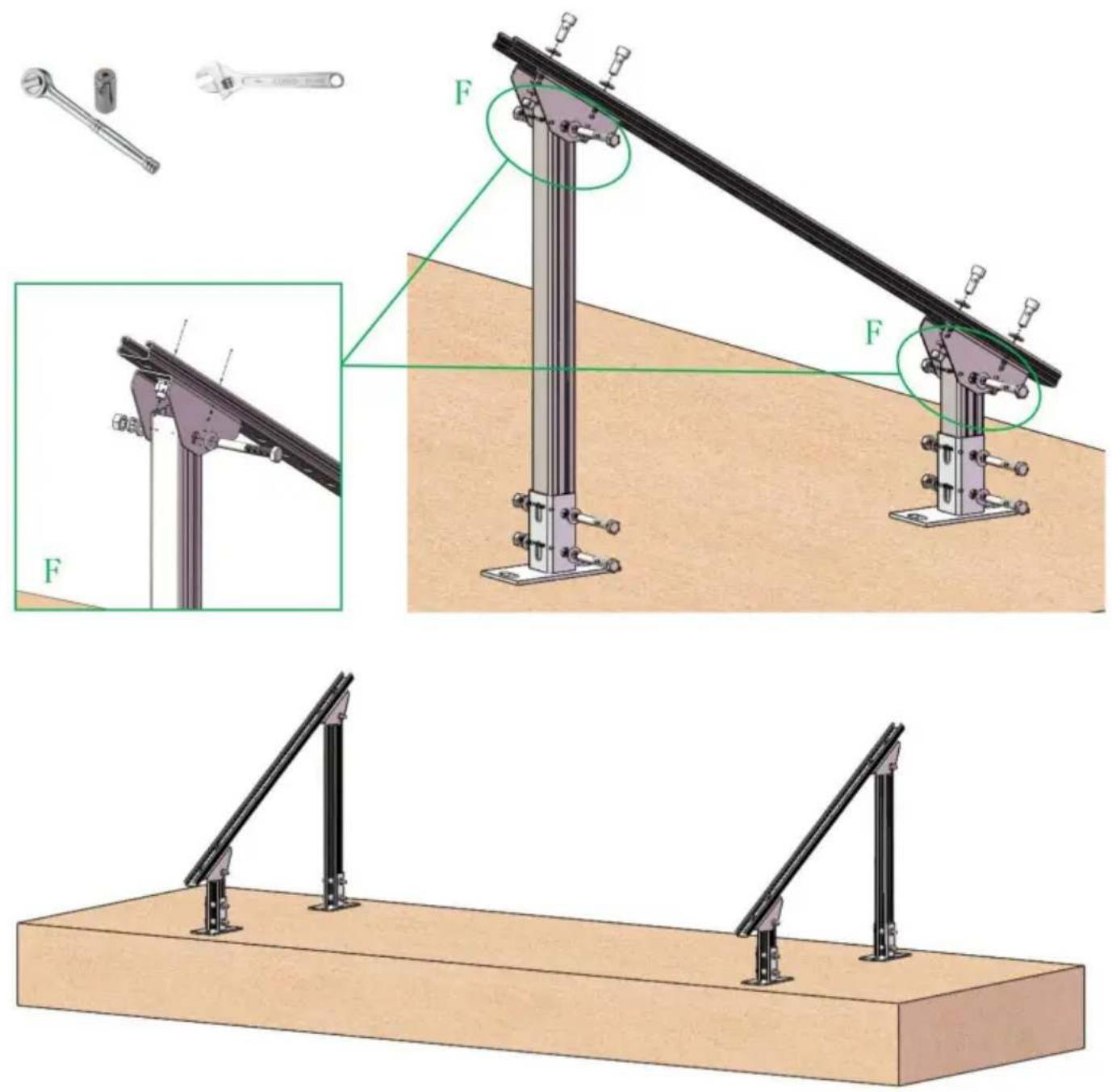

STAP 3 Montage van het zijframe

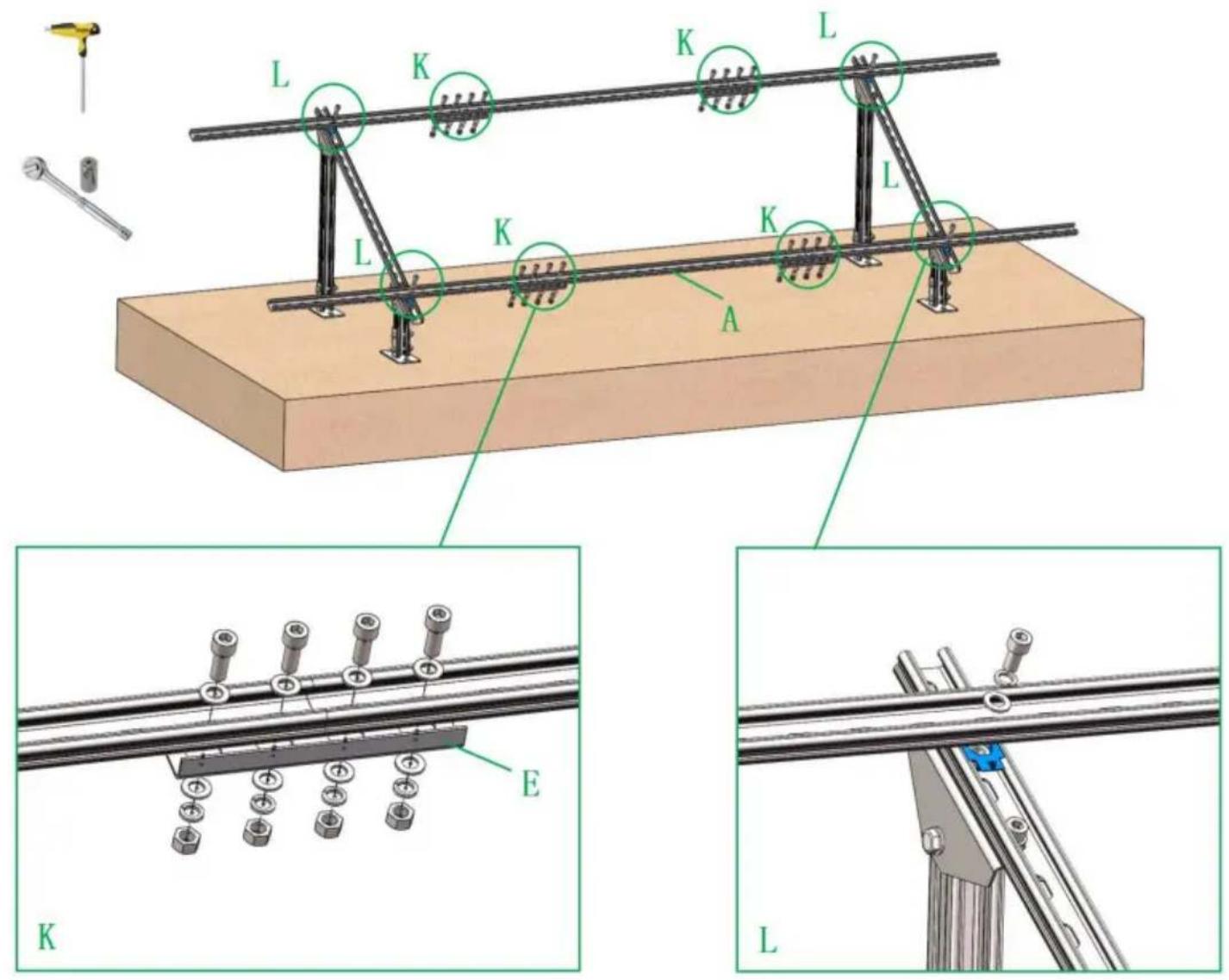

STAP 4 Spoorinstallatie

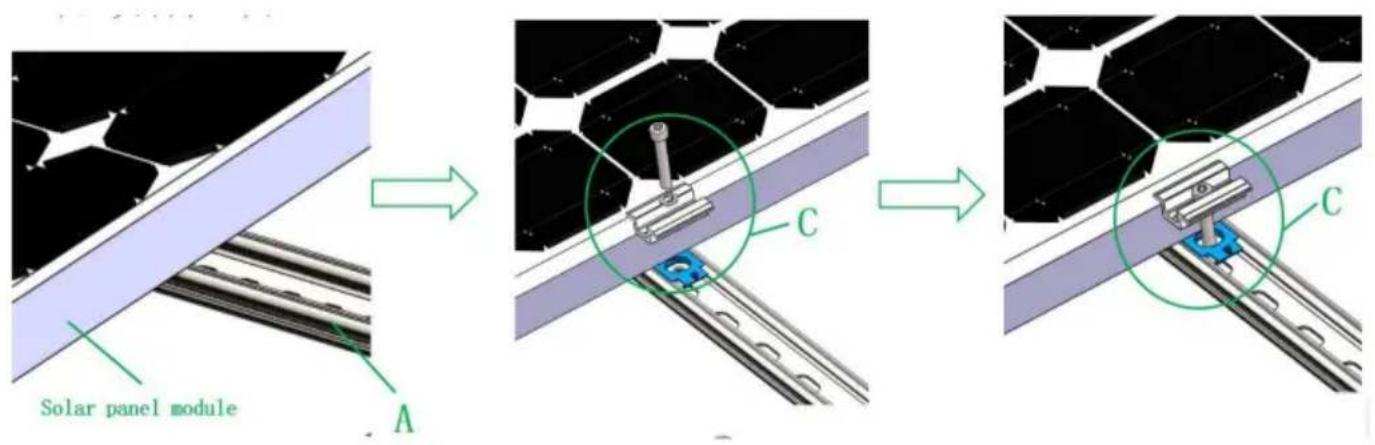

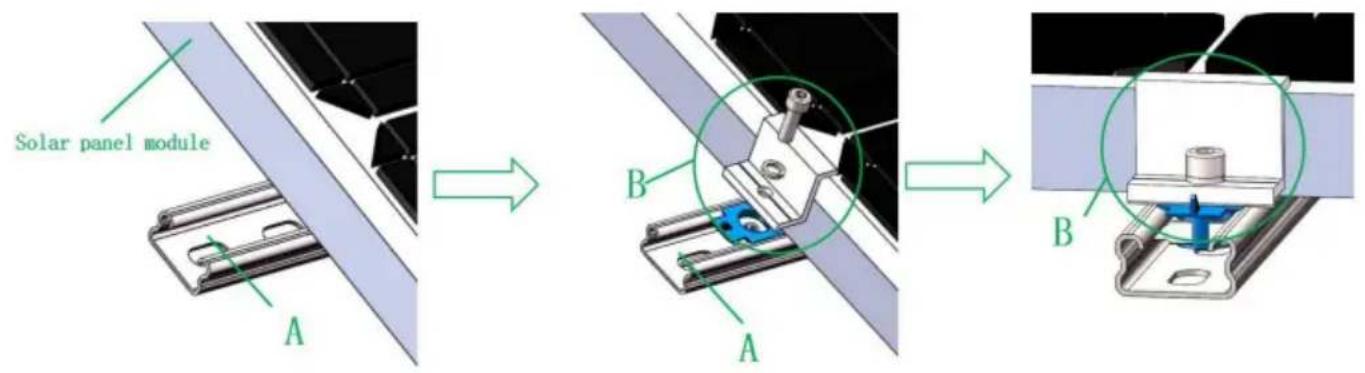

STAP 5 Zij- en middenpersen zijn geïnstalleerd

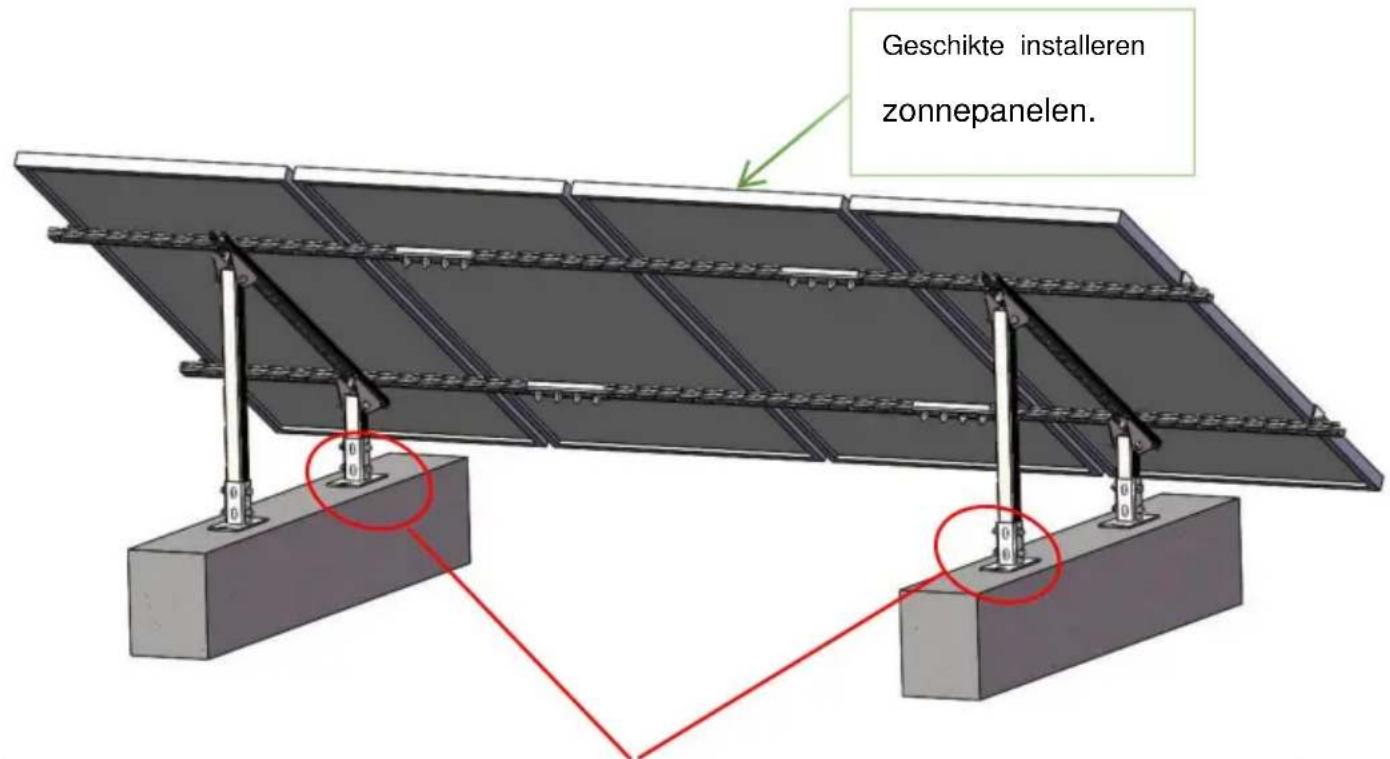

STAP 6

Installatie voltooid

De pijpleiding wordt gemeten en getekend, betonnen pijlers (houten balken) worden op de geplande locatie geplaatst en met behulp van vooraf geïnstalleerde frame-expansiebouten (zelftappende nagels) aan de betonnen pijlers (houten balken) vastgezet. Het effect na installatie wordt weergegeven in de bovenstaande afbeelding

Let op: Voordat u het apparaat installeert, moet u de lengtegraad, breedtegraad en regio van de installatielocatie begrijpen en de vereiste hoek en installatie aanpassen. richting

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
