PHS23601-60 - Quincaillerie Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	PHS23601-60
Type de produit	Charnière d'armoire hydraulique à clip unidirectionnelle
Diamètre de la tasse	35 mm
Profondeur de la tasse	10.6 mm
Angle d'ouverture	100°
Finition	Nickelé
Recouvrement	Superposition complète (K=5)
Charge dynamique max.	16,5 lb / 7,5 kg
Nombre de pièces par pack	60 charnières
Vis incluses	360 vis 4x16
Réglage en D (avant/arrière)	± 1,0 mm
Réglage en E (haut/bas)	± 3,0 mm
Type de montage	Clip-on
Fonction d'amortissement	Hydraulique (tampon)
Usage recommandé	Portes d'armoires
Matériau	Acier nickelé
Installation	Nécessite perçage et vissage (vis fournies)
Entretien	Nettoyer avec un chiffon doux et sec
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - PHS23601-60 Vevor

Quel est le type de charnière pour le modèle PHS23601-60 ?

C'est une charnière d'armoire hydraulique à clip unidirectionnelle avec amortissement intégré.

Quelle est la charge maximale supportée ?

La charge dynamique maximale est de 16,5 lb (7,5 kg) par paire.

Comment régler le recouvrement de la porte ?

Utilisez les vis de réglage : pour le réglage avant/arrière (D), tournez la vis correspondante de ±1,0 mm ; pour le réglage haut/bas (E), tournez de ±3,0 mm. Consultez le schéma d'installation pour plus de détails.

Les vis sont-elles incluses ?

Oui, le pack contient 360 vis 4x16 pour la fixation.

Quel est l'angle d'ouverture de cette charnière ?

L'angle d'ouverture est de 100°, idéal pour un accès complet à l'armoire.

Cette charnière convient-elle à une porte en superposition totale ?

Oui, le recouvrement est de type superposition complète (K=5).

Comment installer la charnière ?

Percez un trou de 35 mm de diamètre pour la tasse, fixez la charnière à la porte avec les vis 4x16, puis clipsez la partie cadre sur le côté de l'armoire. Consultez le manuel pour les cotes précises.

La charnière est-elle réversible ?

Non, ce modèle est unidirectionnel ; il est conçu pour une ouverture dans un sens (gauche ou droite selon le montage).

Quelle est la finition de la charnière ?

La finition est nickelée, offrant une résistance à la corrosion et un aspect brillant.

Où trouver l'assistance technique ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI PHS23601-60 Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

Charnières d'armoire

MODÈLE : PHS25101-40 / PHS23701-40 / PHS25101-50

/ PHS23701-50 / PHS25001-60 / PHS23601-60 / PHS25201-20

/ PHS25201-30 / PHS24501-40 / PHS24501-50 / PHS25201-60

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Charnières d'armoire

MODÈLE : PHS25101-40 / PHS23701-40 / PHS25101-50

/ PHS23701-50 / PHS25001-60 / PHS23601-60 / PHS25201-20

/ PHS25201-30 / PHS24501-40 / PHS24501-50 / PHS25201-60

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

LISTE DES PARAMÈTRES

CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES Φ35

Modèle	PHS23601
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
(K)	5
Recouvrir	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23601-60
1		CHARNIÈRES	60
2		4*16VIS	12*30=360

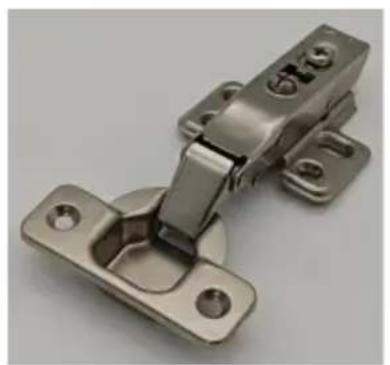

Φ35 FIXE SUR UN SENS, BRAS COURTS, TAMPON HYDRAULIQUE

CHARNIÈRES

Modèle	PHS25001
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	Superposition complète
(K)	5
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Code	Image	Nom	PHS25001-60
1		CHARNIÈRES	60
2		4*16VIS	8*30=240
3		NOIX(Facultatif)	4*30=120
4		VIS(Facultatif)	4*30=120

CHARNIÈRES HYDRAULIQUES TAMPONNANTES Φ35 À CLIP UNIQUE (3D) RÉGLABLES À SIX VOIES

Modèle	PHS23701
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23701-50	PHS23701-40
1		CHARNIÈRES	50	40
2		4*16VIS 10*25=250 S	10*20=200

CHARNIÈRES HYDRAULIQUES TAMPONNANTES Φ35 À CLIP SUR UNE VOIE (2D) RÉGLABLES À QUATRE VOIES

Modèle	PHS25101
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS25101-50	PHS25101-40
1		CHARNIÈRES	50	40
2		4*16VIS 8*25=200S		8*20=160

CHARNIÈRES DE CADRE À FERMETURE DOUCE Φ35 (3D) RÉGLABLES À SIX VOIES

Modèle	PHS25201
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Image de code		Nom	PHS25201-60	PHS25201-30	PHS25201-20
1		CHARNIÈRES	60	40	20
2		4*16VIS	6*30=180 6*	15=90	6*10=60
3		4*20VIS	2*30=60	2*15=30	2*10=20
3		NOIX(Facultatif)	4*30=120 4*	15=60	4*10=40
4		VIS(Facultatif)	4*30=120 4*	15=60	4*10=40

CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35 (2D)

CHARNIÈRES

Modèle	PHS24501
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7 / 3,5

Liste des pièces
Code	Image	Nom PHS24501-50 PHS24501-40
1		CHARNIÈRES	50	40
2		4*16VIS	4*25=150	4*20=120
3		4*20VIS	2*25=50	2*20=40
4		NOIX(Facultatif)	4*25=100	4*20=80

5 4*25=100

VIS(Facultatif)

4*20=80

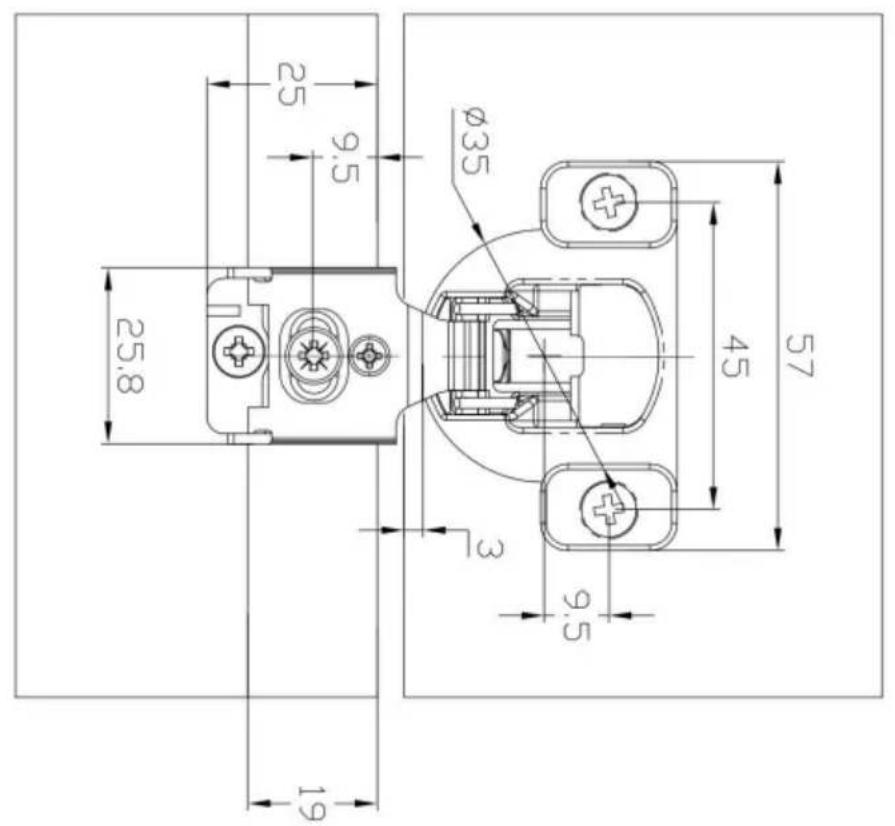

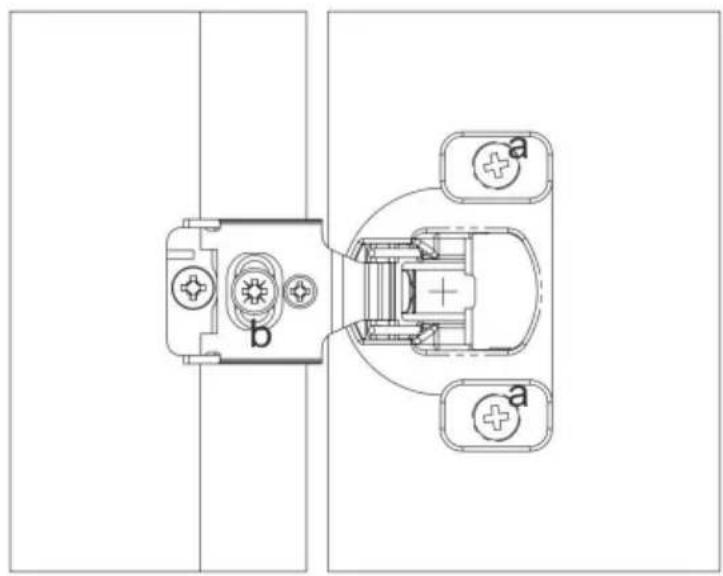

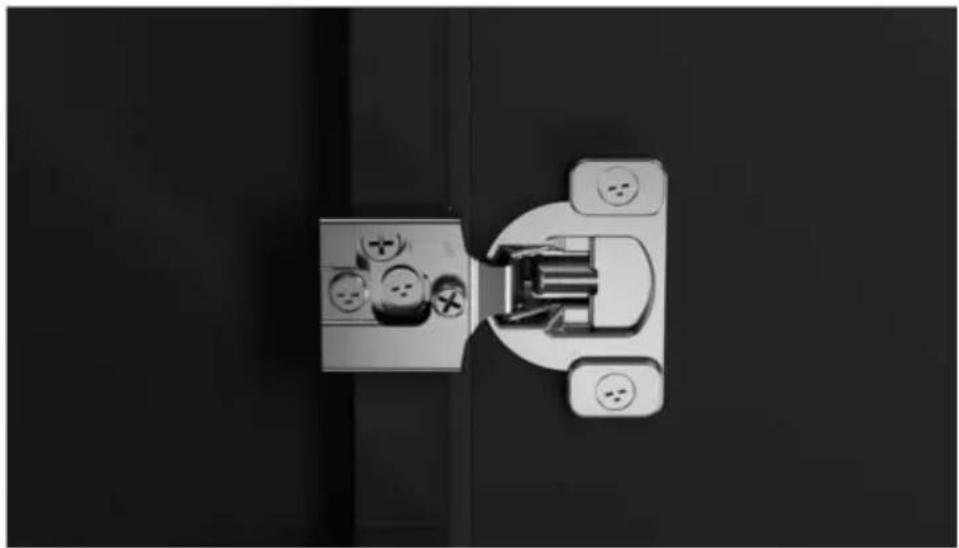

OPÉRATION

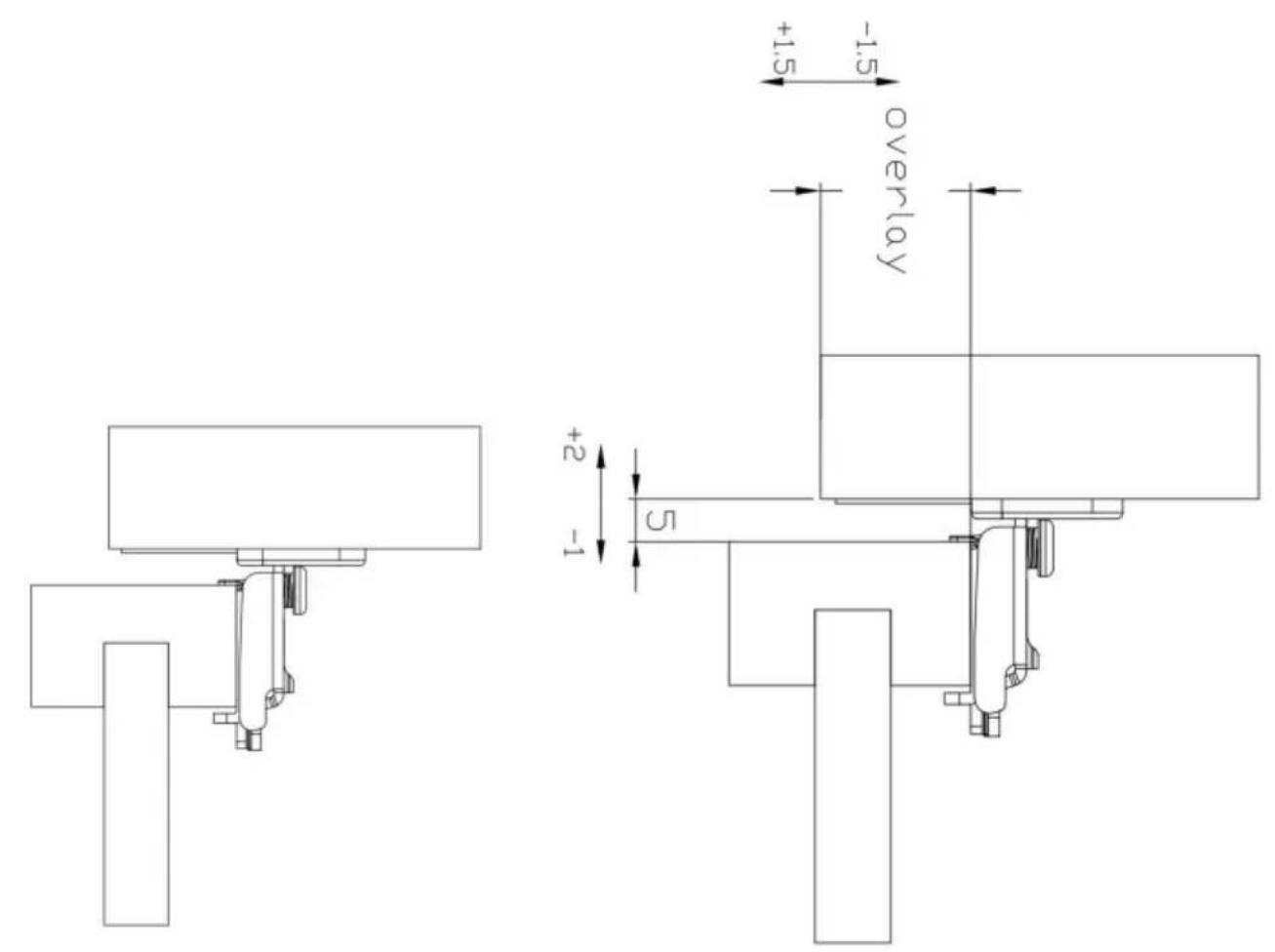

CHARNIÈRES DE CADRE À FERMETURE DOUCE Φ35 (3D) RÉGLABLES À SIX VOIES

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm de

superposition E (haut/bas)

Réglage : ±1,5 mm

Instructions d'installation CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35(2D) CHARNIÈRES

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

Instructions d'installation

VIS 4*20

VIS 4*16

Φ35 FIXE SUR UN SENS BRAS COURTS TAMPON HYDRAULIQUE

CHARNIÈRES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

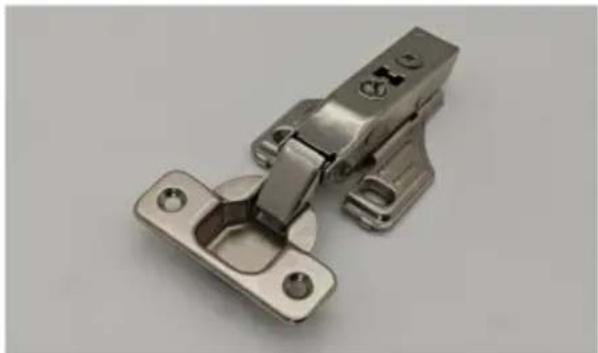

Φ35 CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19

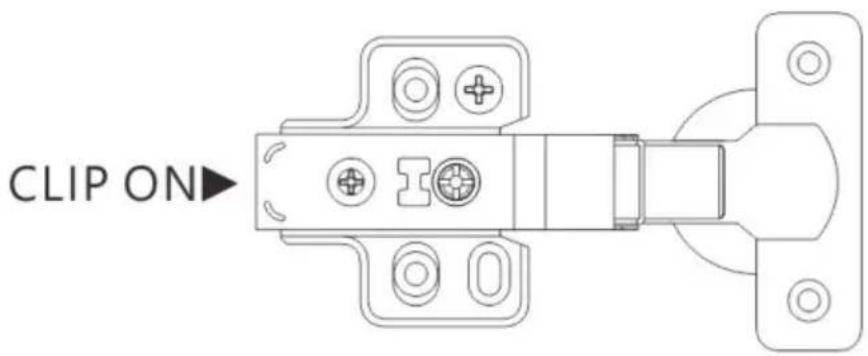

CLIP ON▶

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm E

Overlay (haut/bas)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Φ35 CLIP SUR UNE VOIE (2D) QUATRE VOIES RÉGLABLE HYDRAULIQUE CHARNIÈRES TAMPONNANTES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19
