INSTRUKCJA OBSŁUGI PHS23601-60 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZAWIASY DO SZAFEK

MODEL: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez as stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas ślone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zawiasy do szafek

MODEL: MODEL: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramow

LISTA PARAMETRÓW

Φ35 ZACISK NA JEDNORAZOWE HYDRAULICZNE ZAWIASY BUFOROWANE

Model	PHS23601
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100°
Skończyć	Niklowany
(K)	5
Narzuta	Pełna nakładka
Maksymalne obciążenie dynamiczne (funty/kg)	16,5/7,5

Lista części
Kod	Zdjęcie	Nazwa	PHS23601-60
1		ZAWIASY	60
2		4*16ŚRUBY	12*30=360

Φ35 MOCOWANE NA JEDNORAZOWYCH KRÓTKICH RAMIONACH BUFOROWO-HYDRAULICZNE ZAWIASY

Model	PHS25001
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100°
Skończyć	Niklowany
Narzuta	Pełna nakładka
(K)	5
Maksymalne obciążenie dynamiczne (funty/kg)	7,7/3,5

Lista części
Kod	Zdjęcie	Nazwa	PHS25001-60
1		ZAWIASY	60
2		4*16ŚRUBY	8*30=240
3		ORZECHY(Fakultatywny)	4*30=120
4		ŚRUBY(Fakultatywny)	4*30=120

Φ35 ZACISK JEDNORAZOWY (3D) SZEŚCIOKROTNY REGULOWANY HYDRAULICZNY ZAWIASY BUFOROWANE

Model	PHS23701
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100
Skończyć	Niklowany
Narzuta	5
(K)	Pełna nakładka
Maksymalne obciążenie dynamiczne (funty/kg)	16,5/7,5

Lista części
Kod	Zdjęcie	Nazwa	PHS23701-50	PHS23701-40
1		ZAWIASY	50	40
2		4*16ŚRUBAS	10*25=250 10*20=200

Φ35 ZACISK JEDNORAZOWY (2D) CZTEROROKIERUNKOWY REGULOWANY HYDRAULICZNY ZAWIASY BUFOROWANE

Model	PHS25101
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100
Skończyć	Niklowany
Narzuta	5
(K)	Pełna nakładka
Maksymalne obciążenie dynamiczne (funty/kg)	16,5/7,5

Lista części
Kod	Zdjęcie	Nazwa	PHS25101-50	PHS25101-40
1		ZAWIASY	50	40
2		4*16ŚRUBA 8*20=168*25=200S

Φ35(3D) SZEŚCIOKĄTNIE REGULOWANE ZAWIASY RAMY OKIENNEJ Z MIĘKKIM ZAMYKANIEM

Model	PHS25201
Średnica kubka	35
Głębokość kubka	10,5
Wzór kubka	45
Otwór	105
Skończyć	Niklowany
Narzuta	3
(K)	1/2" / 12,7
Maksymalne obciążenie dynamiczne (funty/kg)	7,7/3,5

Lista części
Kod Obrazkowy	Nazwa	PHS25201-60	PHS25201-30	PHS25201-20
1		ZAWIASY	60	40	20
2		4*16ŚRUBY	6*30=180 6*15=90	6*10=60
3		4*20ŚRUBY	2*30=60	2*15=30	2*10=20
3		ORZECHY(Fakultatywny)	4*30=120 4*15=60	4*10=40
4		ŚRUBY(Fakultatywny)	4*30=120 4*15=60	4*10=40

Φ35(2D)CZTEROKIERUNKOWA REGULOWANA RAMKA Z MIĘKKĄ DOMYKAJĄCĄ SIĘ TWARZĄ ZAWIASY

Model	PHS24501
Średnica kubka	35
Głębokość kubka	10,5
Wzór kubka	45
Otwór	105°
Skończyć	Niklowany
Narzuta	3
(K)	1/2" / 12,7
Maksymalne obciążenie dynamiczne (funty/kg)	7,7 / 3,5

Lista części
Kod	Zdjęcie	Nazwa PHS	24501-50 PHS24501-40
1		ZAWIASY	50	40
2		4*16ŚRUBY	4*25=150	4*20=120
3		4*20ŚRUBY	2*25=50	2*20=40
4		ORZECHY(Fakultatywny)	4*25=100	4*20=80
		ŚRUBY(Fakultatywny)	4*25=100	4*20=805

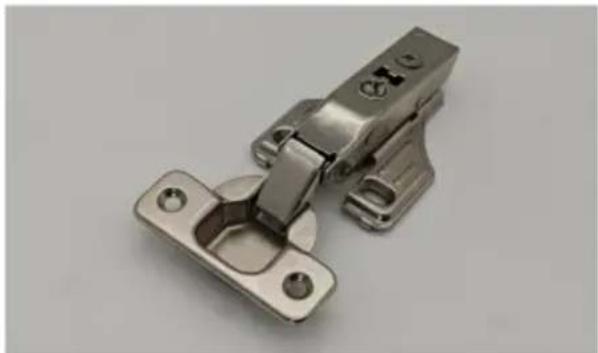

DZIAŁANIE

Φ35(3D) SZEŚCIOKĄTNIE REGULOWANE ZAWIASY RAMY OKIENNEJ Z MIĘKKIM ZAMYKANIEM

Nakładka C (lewa/prawa)

Regulacja: ±1,8 mm D

Overlay (przód/tył)

Regulacja: ±2,0 mm E

Nakładka (góra/dół)

Regulacja: ±1,5 mm

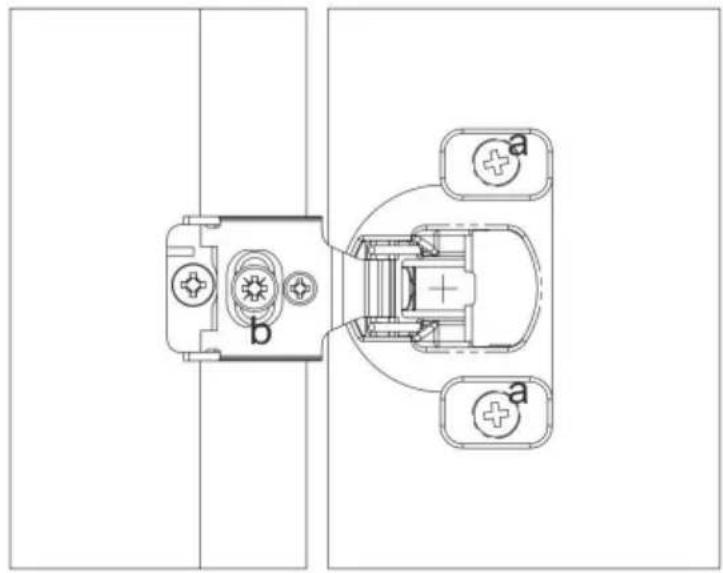

Instrukcje instalacji

Φ35(2D)CZTEROKIERUNKOWA REGULOWANA RAMKA Z MIĘKKĄ DOMYKAJĄCĄ SIĘ TWARZĄ ZAWIASY

Nakładka C (lewa/prawa)

Regulacja: ±1,8 mm D

Overlay (przód/tył)

Regulacja: ±2,0 mm

Instrukcje instalacji

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±2,0 mm

45.00 Ø35.00 9.50

-10.60

H\K	3	4	5	6
0	16	17	18	19

38 -2.0 ← +2.0 ← + 9 37 19.000 + -5.0 ← +1.0 K=5 85 -9.00 53 32.00 9.5 45.00 38

Φ35 ZACISK NA JEDNORAZOWE HYDRAULICZNE ZAWIASY BUFOROWANE

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±3,0 mm

45.00 Ø35.00 9.50 X

10.60

H\K	3	4	5	6
0	16	17	18	19

-3.0 ← +3.0 - ← + X=37 K=5 +1.0 -5.0 ← +1.0

32.00 14.00

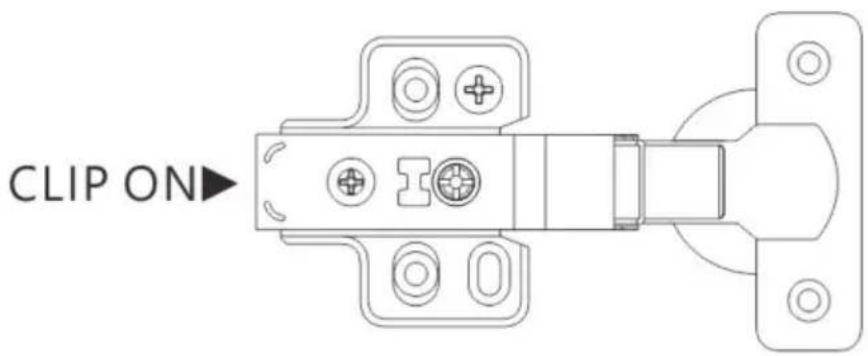

CLIP ON▶

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±3,0 mm E

Nakładka (góra/dół)

Regulacja: ±2,0 mm

45.00 Ø35.00 9.50

10.60

H\K	3	4	5	6
0	16	17	18	19

-3.0 ← +3.0 ← ← + X=37 K=5 +1.0 -5.0 ← +1.0

EP8 32.00 H2.00 - + -2.0 ←+2.0

CLIP ON

Φ35 ZACISK JEDNORAZOWY (2D) CZTEROROKIERUNKOWY REGULOWANY HYDRAULICZNY ZAWIASY BUFOROWANE

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±3,0 mm

45.00 Ø35.00 9.50 10.60

H\K	3	4	5	6
0	16	17	18	19
