Type de produit	Aiguisoir électrique pour forets
Marque	Vevor
Modèle	MR-13B
Capacité de meulage	Diamètre de foret de 2 mm à 13 mm (15 mm max)
Angle de pointe	95° à 135°
Meule	Meule diamantée
Mandrin	Mandrin à pince ER20
Moteur	Moteur à courant continu puissant, à commande électrique
Fonctionnalités principales	Meulage de l'angle de pointe, meulage de l'angle de dégagement des lèvres, réglage du point central, alignement du foret
Accessoires inclus	Mandrin à pince ER20, fil électrique, clé hexagonale (2 pièces), pince de serrage
Alimentation	Secteur (tension secteur, vérifier les variations de ligne)
Utilisation	Intérieur uniquement, usage domestique, non commercial
Entretien et nettoyage	Nettoyer avec une soufflette à air comprimé avant et après utilisation ; utiliser un chiffon sec ; ne pas utiliser d'alcool, d'essence ou de matériaux abrasifs
Sécurité	Porter des lunettes de sécurité ANSI, protection auditive, gants ; ne pas toucher la meule en rotation ; débrancher avant entretien
Pièces détachées et réparabilité	Pièces de rechange identiques recommandées ; contacter le fabricant pour remplacement du cordon d'alimentation
Poids	Non spécifié, estimation ~2-3 kg
Dimensions	Non spécifié, estimation ~20x15x15 cm
Informations générales	Fabriqué en Chine ; importé par Sanven Technology Ltd. (USA), représentant UK : Pooledas Group, CE : SHUNSHUN GmbH
Garantie	Certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - MR-13B Vevor

Quels types de forets puis-je affûter avec le Vevor MR-13B ?

L'appareil peut affûter des forets hélicoïdaux en acier rapide (HSS) d'un diamètre de 2 mm à 13 mm (15 mm max).

Comment installer le foret dans le mandrin ?

Sélectionnez la pince de serrage adaptée au diamètre du foret. Insérez la pince à 45° dans le mandrin ER20 et serrez légèrement l'écrou. Insérez le foret en laissant environ 35 mm de tige dépassant du mandrin, mais ne serrez pas complètement avant l'alignement.

Comment aligner correctement le foret avant le meulage ?

Utilisez l'étagère de réglage de bande : réglez la bague d'échelle sur le diamètre du foret, insérez le mandrin, tournez à fond dans le sens horaire, puis insérez le foret jusqu'à ce que la lèvre coupante soit parallèle à la fente de serrage. Ajustez l'échelle si nécessaire.

Quels angles de pointe puis-je obtenir ?

L'angle de pointe est réglable de 95° à 135° via l'étagère de meulage d'angle de pointe.

Comment affûter l'angle de dégagement des lèvres ?

Placez le mandrin dans l'étagère de séparation des points (lip relief). La fente de l'écrou de serrage doit s'adapter à la goupille. Insérez doucement le foret jusqu'à la meule et déplacez-le latéralement jusqu'à ce que le bruit de meulage cesse. Retournez le mandrin pour l'autre côté.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de sécurité ANSI, une protection auditive et des gants. Ne portez pas de vêtements amples. Gardez les enfants à distance. Débranchez l'appareil avant tout entretien. N'utilisez pas à proximité de liquides inflammables.

Comment remplacer la meule diamantée ?

Débranchez l'appareil. Ouvrez l'enjoliveur de roue avec une clé hexagonale de 4 mm. Tenez la meule d'une main et desserrez la vis dans le sens antihoraire. Remplacez la nouvelle meule, serrez la vis et refermez l'enjoliveur.

Puis-je utiliser cet aiguisoir pour des forets à bois ou à métaux ?

Oui, il convient aux forets standard en acier rapide utilisés pour le bois et les métaux. N'utilisez pas pour des forets carbure sans recommandation.

Comment nettoyer l'appareil après utilisation ?

Utilisez une soufflette à air comprimé pour nettoyer les résidus de meulage, en particulier les trous. Essuyez avec un chiffon sec. N'utilisez pas d'alcool, d'essence ou de matériaux abrasifs.

Où puis-je obtenir du support technique ou la garantie ?

Consultez le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI MR-13B Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

AFFÛTEUR DE FORETS

MODÈLE : MR-13B

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous.

Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

AFFÛTEUR DE FORETS

OUTILS ROBUSTES, MOITIÉ PRIX

MODÈLE : MR-13B

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas

à nous contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologique ou logicielles sur notre produit.

	Avertissement-Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
	Portez toujours des lunettes de sécurité approuvées par l'ANSI lorsque vous travaillez avec des outils et du matériel.Portez des lunettes de protection.Portez une protection auditive.Portez des gants de protection.
	La conformité est une certification de sécurité CE et Royaume-Uni.
	ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barréeà travers indique que le produit nécessite des déchets séparés collection dans l'Union européenne. Ceci s'applique au produitet tous les accessoires marqués de ce symbole. Des produits marqués comme tels ne peuvent pas être jetés avec les déchets domestiques normaux déchet, mais doit être déposé dans un point de collecte pour recyclage appareils électriques et électroniques

Avertissements et précautions de sécurité

Merci d'avoir utilisé ce produit. Afin de vous assurer que vous pouvez

Pour utiliser la machine correctement, lisez attentivement ces instructions avant

de la faire fonctionner et conservez-les correctement pour référence future. Assurez-vous de lire

les précautions et les règles de sécurité de cette page pour garantir une utilisation en toute sécurité. Ce

manuel décrira les avertissements et les précautions de sécurité, le fonctionnement,

l'entretien et le nettoyage. Les avertissements et les instructions examinés dans ce

manuel ne peuvent pas couvrir toutes les conditions et situations possibles qui peuvent survenir.

La prudence et le bon sens ne sont pas inhérents à ce produit, car nous pensons

que les utilisations seront conformes à ces codes.

Veuillez lire TOUTES les instructions avant d'utiliser votre machine.

1. Gardez la zone de travail propre. Les zones encombrées sont propices aux blessures.
2. Observez les conditions de la zone de travail. N'utilisez pas de machines ou d'outils électriques dans des endroits humides ou mouillés. Ne les exposez pas à la pluie. Gardez la zone de travail bien éclairée. N'utilisez pas d'outils électriques en présence de gaz ou de liquides inflammables.
3. Éloignez les enfants. Les enfants ne doivent jamais être autorisés dans la zone de travail. Ne les laissez pas manipuler des machines, des outils ou des rallonges.
4. Rangez le matériel inutilisé. Lorsqu'ils ne sont pas utilisés, les outils doivent être stockés dans un endroit sec pour empêcher la rouille. Verrouillez toujours les outils et gardez-les hors de portée des enfants.
5. Utilisez le bon outil pour le travail. N'essayez pas de forcer un petit outil ou accessoire pour faire le travail d'un outil industriel plus grand. Il y a certaines applications pour lesquelles cet outil a été conçu. Cela fera mieux le travail et plus sûr au rythme pour lequel il était prévu. Ne modifiez pas cet outil et n'utilisez pas cet outil à des fins pour lesquelles il n'est pas destiné.
6. Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux car ils peuvent être coincés dans les pièces mobiles.

Des vêtements de protection non conducteurs et des chaussures antidérapantes sont recommandés lorsque vous travaillez. Portez un couvre-chef restrictif pour contenir les cheveux longs.

1. Utilisez une protection pour les yeux et les oreilles. Portez toujours des lunettes de protection contre les chocs approuvées par l'ANSI. Portez un écran facial complet si vous produisez de la limaille de métal ou des copeaux de bois.
2. N'allez pas trop loin. Gardez une bonne assise et un bon équilibre à tout moment. Ne pas atteindre par-dessus ou à travers les machines en marche.
3. Entretenez les outils avec soin. Gardez les outils affûtés et propres pour de meilleures performances et plus de sécurité. Suivez les instructions pour lubrifier et changer les accessoires. Inspectez périodiquement les cordons des outils et, s'ils sont endommagés, faites-les réparer par un technicien agréé. Les poignées doivent être maintenues propres, sèches et exemptes d'huile et de graisse à tout moment. Veuillez éteindre et débrancher avant l'entretien et le nettoyage.
4. Évitez les démarrages involontaires. Assurez-vous que l'interrupteur est en position Off lorsqu'il n'est pas utilisé et avant de le brancher.
5. Restez vigilant. Regardez ce que vous faites, faites preuve de bon sens. N'utilisez pas n'importe quel outil lorsque vous êtes fatigué.
6. Vérifiez les pièces endommagées. Avant d'utiliser un outil, toute pièce qui semble endommagée doit être soigneusement vérifiée pour déterminer si elle fonctionnera correctement et remplira la fonction prévue. Vérifiez l'alignement et la liaison des pièces mobiles ; toute pièce ou dispositif de montage cassé ; et toute autre condition pouvant affecter le bon fonctionnement. Toute pièce endommagée doit être correctement réparée ou remplacée par un technicien qualifié. N'utilisez pas l'outil si un interrupteur ne s'allume pas et ne s'éteint pas correctement.
7. Protégez-vous contre les chocs électriques. Évitez tout contact corporel avec des surfaces mises à la terre telles que les tuyaux, les radiateurs, les cuisinières et les enceintes de réfrigérateur.
8. Pièces de rechange et accessoires. Lors de l'entretien, utilisez uniquement des pièces de rechange identiques. L'utilisation de toute autre pièce annulera la garantie. Utilisez uniquement des accessoires destinés à être utilisés avec l'outil.
9. N'utilisez pas l'outil si vous êtes sous l'influence de l'alcool ou de drogues. Lisez les étiquettes d'avertissement sur les ordonnances pour déterminer si votre jugement ou vos réflexes sont altérés lors de la prise de drogues. En cas de doute, ne faites pas fonctionner l'outil.
10. Entretien. Pour votre sécurité, l'entretien doit être effectué régulièrement par un technicien qualifié.
11. N'utilisez jamais la machine à proximité de matériaux inflammables.
12. Ne plongez PAS l'appareil dans l'eau ou tout autre liquide.
13. Ce produit ne peut pas être utilisé à d'autres fins. Pas adapté pour un usage commercial. UTILISATION EN INTÉRIEUR UNIQUEMENT.
14. N'utilisez pas d'alcool, d'essence, etc. comme liquide de refroidissement.
15. Gardez les spectateurs à une distance sécuritaire de la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièce ou d'un accessoire cassé peuvent s'envoler et provoquer des blessures au-delà de la zone d'opération immédiate.
16. Les opérations pour lesquelles l'outil électrique n'a pas été conçu peuvent créer un danger et causer des blessures.
17. N'utilisez pas d'accessoires qui ne sont pas spécifiquement conçus et recommandés par le fabricant de l'outil. Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement sûr.
18. La vitesse nominale de l'accessoire doit être au moins égale à la vitesse maximale indiquée dans le manuel d'utilisation. Les accessoires qui fonctionnent plus vite que leur vitesse nominale peuvent se briser et s'envoler.
19. Cet appareil n'est pas destiné à être utilisé par des personnes jeunes ou infirmes, à moins d'être supervisés par une personne responsable pour s'assurer qu'ils peuvent utiliser l'appareil en toute sécurité. Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Les enfants et les animaux domestiques doivent rester à l'écart du produit.
20. N'utilisez pas cet appareil à d'autres fins que l'utilisation indiquée.
21. Ne l'utilisez pas à l'extérieur ou à des fins commerciales. 29. NE LE NETTOYEZ PAS AVEC UN MATÉRIAU ABRASIF.
22. Ne le laissez jamais sans surveillance pendant son utilisation.

Remarque : les performances de cet outil (s'il est alimenté par la tension secteur) peuvent varier en fonction des variations de tension de ligne locale. L'utilisation d'une rallonge peut également affecter les performances de l'outil.

Avertissement : les avertissements, mises en garde et instructions abordés dans ce manuel d'instructions ne peuvent pas couvrir toutes les conditions et situations possibles qui peuvent survenir. L'opérateur doit comprendre que le bon sens et la prudence sont de mise.

facteurs qui ne peuvent pas être intégrés à ce produit, mais doivent être fournis par l'opérateur de l'outil.

1. Si la meule se détache, éteignez immédiatement la machine et vérifiez qu'elle est bien montée et qu'elle n'est pas endommagée.
2. N'essayez jamais d'arrêter la meule avec vos mains, même si vous portez des gants de sécurité. La roue coupera les gants et votre main, provoquant des blessures graves. N'utilisez jamais l'outil sans la meule.

Couvrir en place.

1. Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial ou un assemblage disponible auprès du fabricant ou de son agent de service.

CONSERVEZ CES INSTRUCTIONS

APPLICATION PRINCIPALE ET CARACTÉRISTIQUES

1. Le meulage est une opération précise et rapide, facile à réaliser sans compétence particulière.
2. Prix économique qui réduit considérablement le coût et améliore l'efficacité d'utilisation.
3. Avec une meule diamantée, il peut être équipé directement d'un angle précis et d'une longue durée de vie.
4. Le moteur à courant continu puissant et à commande électrique : fréquence stable, forte puissance et longue durée de vie.
5. La machine est configurée avec la fonction de réglage d'un point (point central) de taille, qui peut effectivement se coordonner avec le matériau du trou de forage et la vitesse de rotation. Il peut contrôler la précision de la qualité et prolonger la durée de vie du foret.

Mandrin à pince (ER20) ×1

Fil électrique × 1

Clé hexagonale 2 pièces

OPÉRATIONS

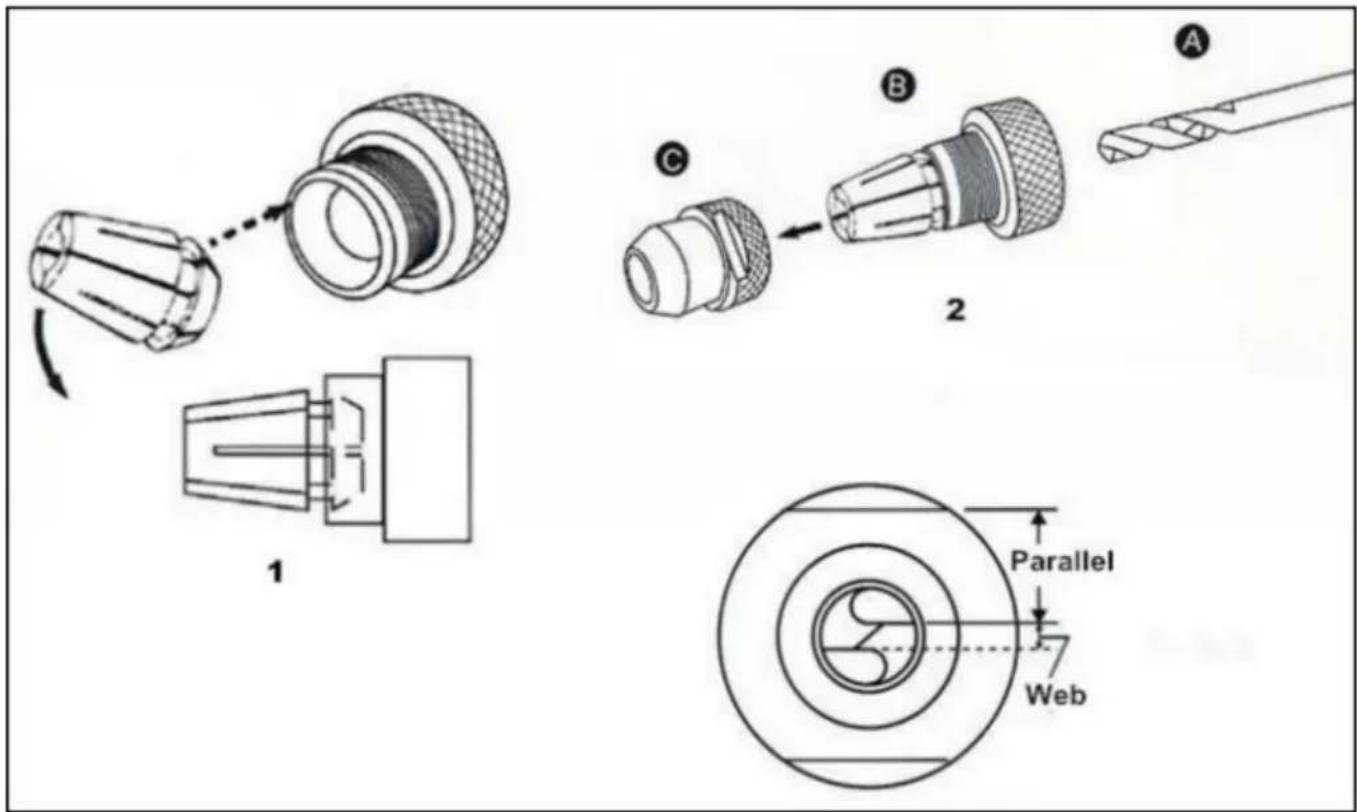

A. Installez le foret sur le mandrin à pince ER.

*Veuillez suivre les étapes 1 et 2 pour installer le foret sur le mandrin (sans contraction)

1. Déterminez le diamètre de votre foret, puis sélectionnez la pince de serrage appropriée et le mandrin à pince.
2. Insérez la pince dans le mandrin à pince selon un angle de 45° et serrez légèrement l'écrou.
3. Insérez le foret dans le mandrin à pince et les écrous à environ 35 mm de la pince.

mandrin, mais ne serrez pas trop fort le foret. Ne serrez

pas complètement l'écrou de serrage avec la pince de serrage, gardez la perceuse réglable.

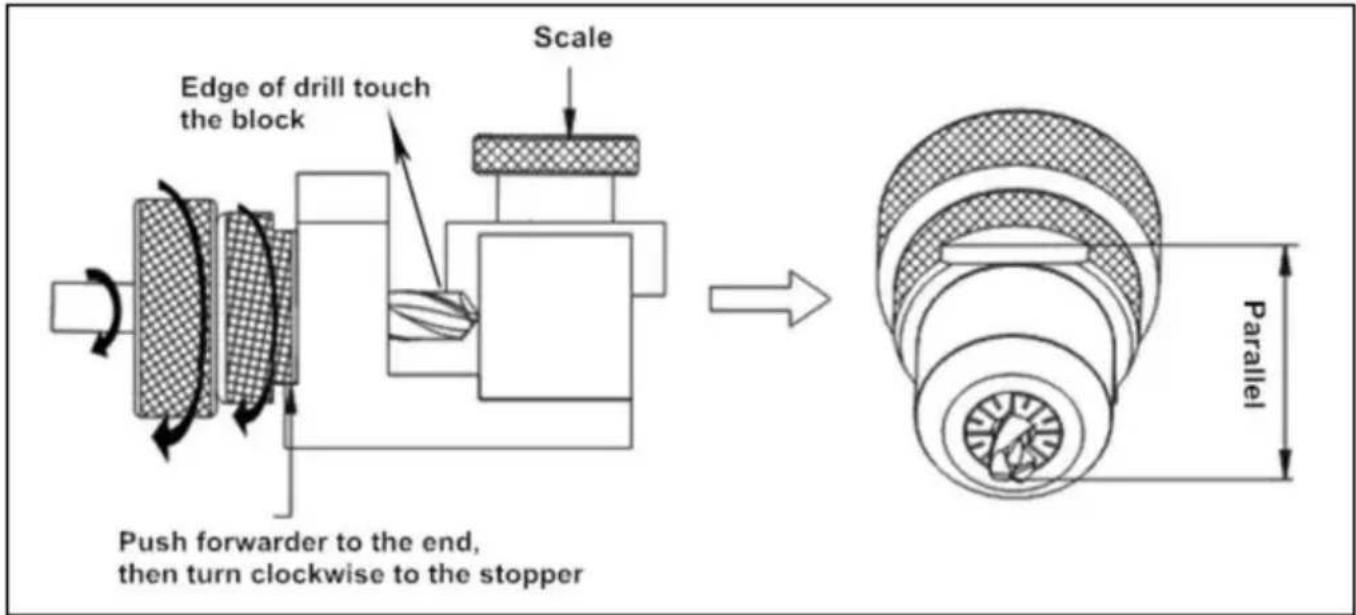

B. Aligner le foret

1. Réinitialisez la bague d'échelle : tournez la bague complètement dans le sens des aiguilles d'une montre, puis tournez-la dans le sens inverse des aiguilles d'une montre jusqu'au numéro identique à la taille de la perceuse.
2. Insérez le mandrin dans l'étagère de réglage de la bande. Ensuite, connectez-le fermement.

Tournez-le dans le sens des aiguilles d'une montre jusqu'au bout.

1. Branchez la perceuse jusqu'au bout et tournez-la dans le sens des aiguilles d'une montre jusqu'au bout.
2. Tournez le mandrin dans le sens des aiguilles d'une montre jusqu'au bout et serrez-le.
3. Tournez légèrement le mandrin dans le sens inverse des aiguilles d'une montre et retirez-le doucement.

Assurez-vous que la lèvre coupante du foret est parallèle à la fente de serrage.

écrou avant le début du travail de meulage. S'il n'est pas parallèle, ajustez-le à nouveau.

Attention : Si la lèvre de coupe est vers le bas, il faut augmenter l'échelle de la bande.

étagère de réglage. S'il est ascendant, veuillez diminuer l'échelle du Web.

étagère de réglage.

Lorsque la longueur de la flûte d'un foret devient plus courte, l'épaisseur de l'âme d'un foret

deviendrait plus épais. Ainsi, pour un même diamètre de forets, plus

la longueur d'une perceuse est grande, plus l'échelle supérieure de l'étagère de réglage de la bande doit être augmentée.

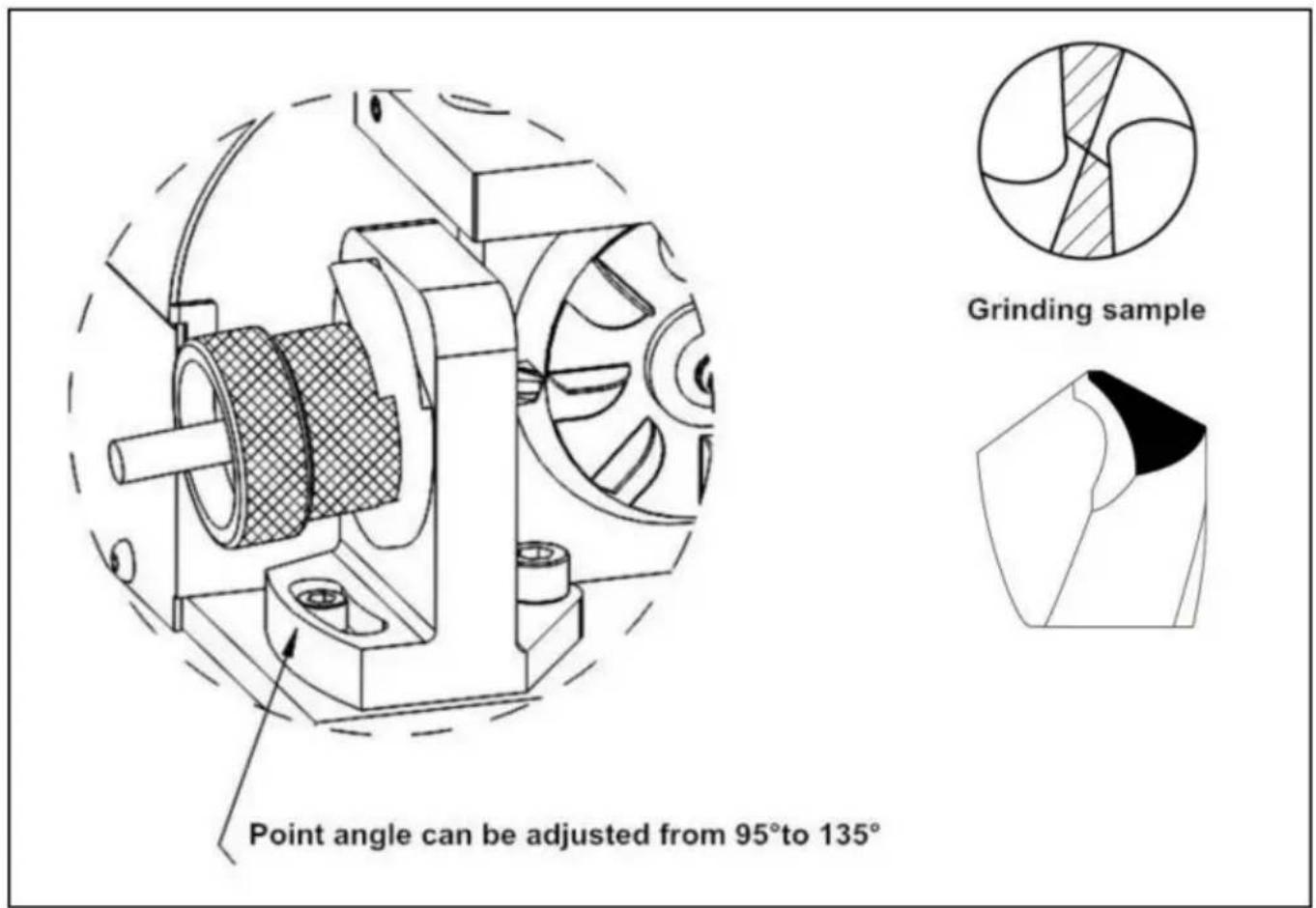

C. Meuler l'angle de la pointe

Allumez l'interrupteur d'alimentation et attendez que la rotation du moteur soit stable (environ

10 secondes), placez le mandrin dans l'étagère de meulage d'angle de pointe.

La fente de l'écrou de serrage doit s'adapter aux deux broches de la grille de broyage.

Insérez doucement la perceuse dans la grille de meulage jusqu'à atteindre la meule.

Meulez la perceuse en vous déplaçant vers la gauche et la droite jusqu'à ce que le bruit de meulage disparaisse.

Et puis tournez-vous de l'autre côté, faites de même pour affûter la perceuse.

* La taille de meulage du foret est de 2 mm à 13 mm (15 mm). L'angle de pointe du foret est de 95° à 135°. Pendant le meulage, ne tenez pas la tige du foret, cela affecterait la précision.

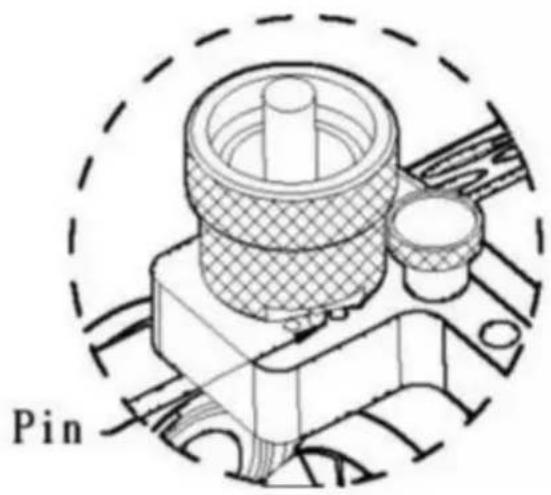

D. Meuler l'angle de dégagement des lèvres

Placez le mandrin dans l'étagère de séparation des points. La fente de l'écrou de serrage doit s'adapter à la goupille de la grille de broyage. Insérez doucement la perceuse dans la grille de meulage jusqu'à atteindre la meule. Meulez la perceuse en vous déplaçant à gauche et à droite jusqu'à ce que le bruit de grincement disparaisse. Retournez au centre de la goupille et retirez-la, puis tournez-vous de l'autre côté, faites de même pour affûter la perceuse.

Veuillez nettoyer l'ensemble de l'appareil avec une soufflette à air comprimé, en particulier les trous, avant et après utilisation.

REMPLACEMENT DE LA ROUE

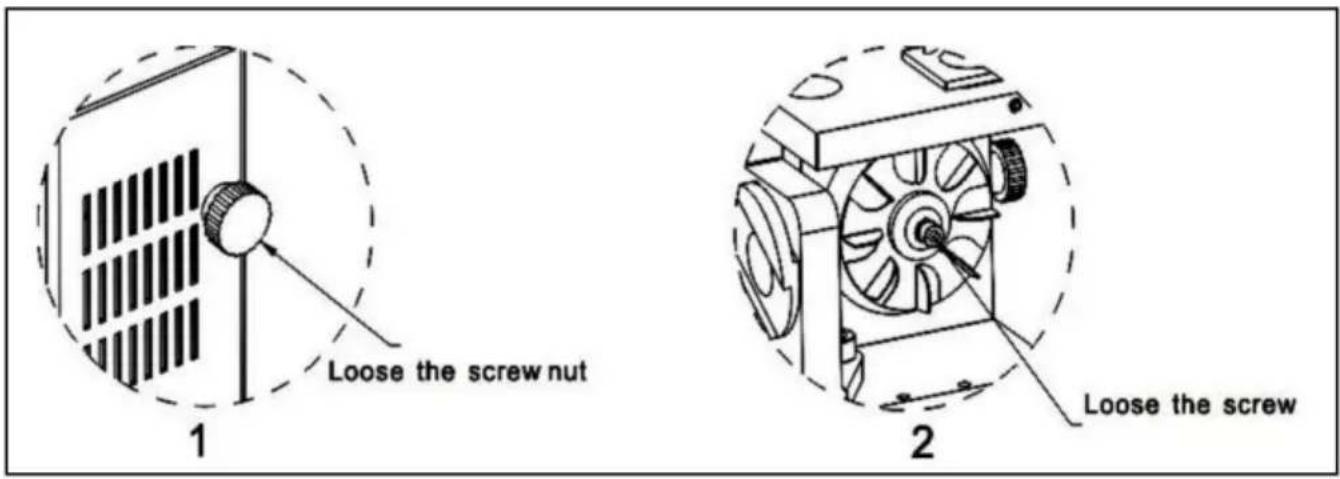

A. Ouvrez l'enjoliveur de roue

1. Assurez-vous que le cordon d'alimentation est débranché en toute sécurité. 2. Utilisez ensuite la clé hexagonale de 4 mm pour desserrer la vis afin d'ouvrir le couvercle.

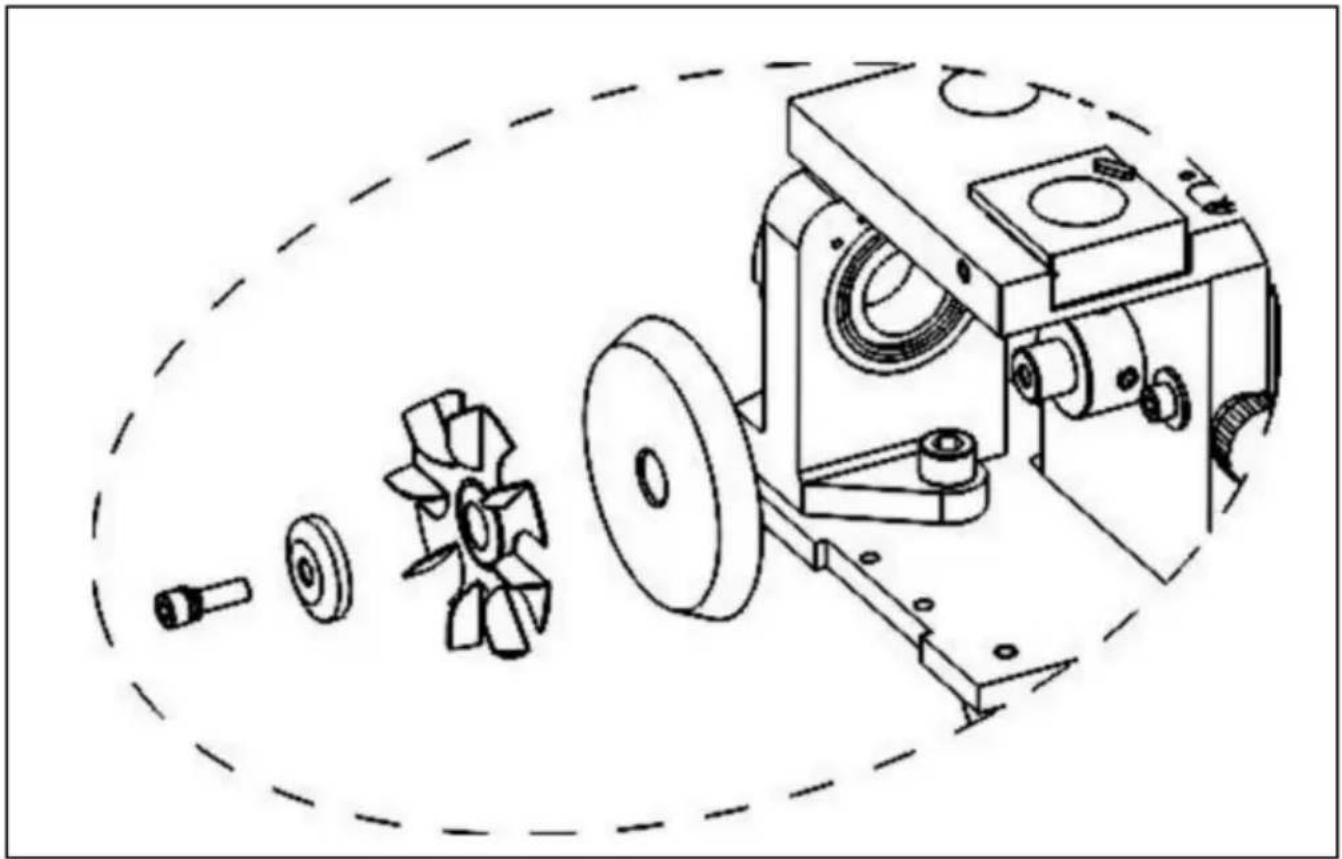

B. Retirez la meule

1. Utilisez la brosse pour nettoyer la machine, puis utilisez un chiffon sec pour nettoyer la surface.
2. Si vous utilisez simplement la machine, veuillez attendre 3 minutes après le broyage que la température soit en baisse.
3. Utilisez la main gauche pour tenir la roue, puis utilisez la clé hexagonale de 4 mm pour desserrer la vis dans le sens antihoraire avec la main droite.
4. Retirez la meule diamantée de la machine.
5. Remplacez la nouvelle meule.
6. Placez la roue dans l'axe principal du moteur, serrez la vis et l'enjoliveur pour terminer.

Remarque : l'axe principal du moteur est très précis, si un mauvais travail peut entraîner des dommages, affectant ainsi la position de la meule.
