MR-13B - Elektrisk slipmaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Elektrisk borrslipmaskin
Märke	Vevor
Modell	MR-13B
Slipkapacitet	Borrdiameter från 2 mm till 13 mm (max 15 mm)
Spetsvinkel	95° till 135°
Slipsten	Diamantslipsten
Chuck	ER20 spännhylsachuck
Motor	Kraftfull likströmsmotor med elektrisk styrning
Huvudfunktioner	Slipning av spetsvinkel, slipning av frigångsvinkel för skäreggar, justering av mittpunkt, borrjustering
Inkluderade tillbehör	ER20 spännhylsachuck, elkabel, insexnyckel (2 st), spännhylsa
Strömförsörjning	Nätansluten (nätspänning, kontrollera linjespänningens variationer)
Användning	Endast inomhus, hushållsbruk, ej kommersiellt
Underhåll och rengöring	Rengör med tryckluft före och efter användning; använd en torr trasa; använd inte alkohol, bensin eller slipande material
Säkerhet	Använd ANSI-skyddsglasögon, hörselskydd, handskar; rör inte den roterande slipstenen; koppla ur före underhåll
Reservdelar och reparerbarhet	Identiska reservdelar rekommenderas; kontakta tillverkaren för byte av strömkabel
Vikt	Ej specificerad, uppskattning ~2-3 kg
Mått	Ej specificerad, uppskattning ~20x15x15 cm
Allmän information	Tillverkat i Kina; importerat av Sanven Technology Ltd. (USA), UK-representant: Pooledas Group, CE: SHUNSHUN GmbH
Garanti	Elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - MR-13B Vevor

Vilka typer av borr kan jag slipa med Vevor MR-13B?

Apparaten kan slipa spiralborr av snabbstål (HSS) med en diameter från 2 mm till 13 mm (max 15 mm).

Hur installerar jag borret i chucken?

Välj den spännhylsa som passar borrets diameter. Sätt in hylsan i 45° vinkel i ER20-chucken och dra åt muttern lätt. Sätt in borret så att cirka 35 mm av skaftet sticker ut ur chucken, men dra inte åt helt innan justering.

Hur justerar jag borret korrekt före slipning?

Använd bandjusteringshyllan: ställ in skalringen på borrdiametern, sätt i chucken, vrid medurs hela vägen, sätt sedan in borret tills skäreggen är parallell med spännskåran. Justera skalan vid behov.

Vilka spetsvinklar kan jag få?

Spetsvinkeln är justerbar från 95° till 135° via hyllan för slipning av spetsvinkel.

Hur slipar jag frigångsvinkeln för skäreggarna?

Placera chucken i hyllan för punktseparering (lip relief). Spännmutterns skåra måste passa in på stiftet. För försiktigt in borret mot slipstenen och flytta det i sidled tills slipningsljudet upphör. Vänd chucken för andra sidan.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid ANSI-skyddsglasögon, hörselskydd och handskar. Bär inte lösa kläder. Håll barn på avstånd. Koppla ur apparaten före underhåll. Använd inte nära brandfarliga vätskor.

Hur byter jag diamantslipstenen?

Koppla ur apparaten. Öppna hjulkåpan med en 4 mm insexnyckel. Håll slipstenen med ena handen och lossa skruven moturs. Byt ut den nya slipstenen, dra åt skruven och stäng kåpan.

Kan jag använda denna slipmaskin för trä- eller metallborr?

Ja, den passar för standardborr i snabbstål som används för trä och metall. Använd inte för hårdmetallborr utan rekommendation.

Hur rengör jag apparaten efter användning?

Använd tryckluft för att rengöra sliprester, särskilt i hål. Torka med en torr trasa. Använd inte alkohol, bensin eller slipande material.

Var kan jag få teknisk support eller garanti?

Besök webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING MR-13B Vevor

Teknisk support och e-garanticertifikat www.vevor.se/support

BORRBITSSKÄRPARE

MODELL: MR-1B

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

BORRBITSSKÄRPARE

TOUGH TOOLS, HALF PRICE

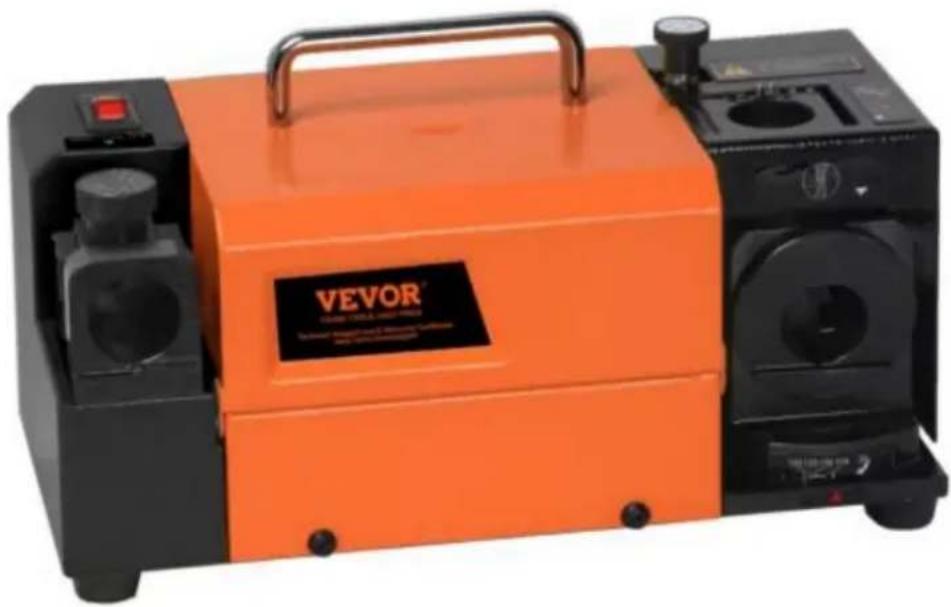

MODELL: MR-13B

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	Bär alltid ANSI godkända skyddsglasögon när du arbetar med verktyg och utrustning.
	Använd ögonskydd.
	Använd hörselskydd.
	Använd skyddshandskar.
	Compliance är en säkerhetscertifiering från EG och Storbritannien.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en softunna korsad genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkt som sådan får inte kasseras med normala hushållsapparater avfall, men måste lämnas till en insamlingsplats för återvinning elektriska och elektroniska apparater

Säkerhetsvarningar och försiktighetsåtgärder

Tack för att du använder den här produkten. För att vara säker på att du kan använda maskinen på rätt sätt, läs denna instruktion noggrant innan drift och förvara den på rätt sätt för framtida referens. Se till att läsa försiktighetsåtgärderna och säkerhetsreglerna på denna sida för att säkerställa din säkra användning. Denna manual kommer att beskriva säkerhetsvarningar och försiktighetsåtgärder, drift, underhåll och rengöring. Varningarna och instruktionerna som granskas i denna manual kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Försiktighet och sunt förnuft är inte inbyggt i denna produkt, eftersom vi tror att användarna kommer att följa dessa koder.

Läs ALLA instruktioner innan du använder din maskin

1. Håll arbetsområdet rent. Belamrade områden leder till skador.
2. Observera arbetsområdets förhållanden. Använd inte maskiner eller elverktyg i fuktiga eller våta platser. Utsätt inte för regn. Håll arbetsområdet väl upplyst. Använd inte elektriskt drivna verktyg i närvaro av brandfarliga gaser eller vätskor.
3. Håll barn borta. Barn får aldrig vistas i arbetsområdet. Låt dem inte hantera maskiner, verktyg eller förlängningssladdar.
4. Förvara inaktiv utrustning. När verktygen inte används måste de förvaras torrt för att förhindra rost. Lås alltid verktyg och förvara utom räckhåll för barn.
5. Använd rätt verktyg för jobbet. Försök inte att tvinga ett litet verktyg eller fäste för att utföra arbetet med ett större industriverktyg. Det finns vissa applikationer som detta verktyg är designat för. Det kommer att göra jobbet bättre och säkrare i den takt den var avsedd för. Ändra inte detta verktyg och använd inte detta verktyg för ett ändamål som det inte var avsett för.
6. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken som kan fastna i rörliga delar.

Skyddande, elektriskt icke-ledande kläder och halkfria skor rekommenderas när du arbetar. Bär restriktivt hårskydd för att innehålla långt hår.

1. Använd ögon- och hörselskydd. Bär alltid ANSI-godkända slagtåliga glasögon. Bär en hel ansiktsskärm om du producerar metallspån eller träspån.

1. Räck inte för mycket. Håll alltid rätt fotfäste och balans. Undvik att sträcka dig över eller över löpande maskiner.
2. Underhåll verktygen med omsorg. Håll verktyg vassa och rena för bättre och säkrare prestanda. Följ instruktionerna för smörjning och byte av tillbehör. Inspektera verktygssladdar regelbundet och låt en auktoriserad tekniker reparera dem om de är skadade. Handtagen ska alltid hållas rena, torra och fria från olja och fett. Stäng av och dra ur kontakten före underhåll och rengöring.
3. Undvik oavsiktlig start. Se till att strömbrytaren är i läge Av när verktyget inte används och innan det ansluts.
4. Var uppmärksam. Se upp vad du gör, använd sunt förnuft. Använd inte verktyget när du är trött.
5. Kontrollera om det finns skadade delar. Innan du använder verktyget bör alla delar som verkar skadade kontrolleras noggrant för att fastställa att de fungerar korrekt och utför sin avsedda funktion. Kontrollera inriktning och bindning av rörliga delar, eventuella trasiga delar eller monteringsfixturer, och andra tillstånd som kan påverka korrekt funktion. Skadade delar ska repareras på rätt sätt eller bytas ut av en kvalificerad tekniker. Använd inte verktyget om någon strömbrytare inte slås på och av ordentligt.
6. Skydda mot elektriska stötar. Förhindra kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp.
7. Reservdelar och tillbehör. Använd endast identiska reservdelar vid service. Användning av andra delar upphäver garantin. Använd endast tillbehör som är avsedda att användas med verktyget.
8. Använd inte verktyget om du är påverkad av alkohol eller droger. Läs varningsetiketterna på receptbelagda läkemedel för att avgöra om ditt omdöme eller dina reflexer försämras när du tar dem. Om du är tveksam, använd inte verktyget.
9. Underhåll. För din säkerhet bör underhåll utföras regelbundet av en kvalificerad tekniker.
10. Använd aldrig maskinen i närheten av brandfarliga material.
11. Sänk INTE ner apparaten i vatten eller någon annan vätska.
12. Denna produkt får inte användas för andra ändamål. Den är inte lämplig för kommersiellt bruk. ENDAST FÖR INOMHUSBRUK.
13. Använd inte alkohol, bensin eller liknande som kylvätska.
14. Håll åskådare på säkert avstånd från arbetsområdet. Alla som kommer in i arbetsområdet måste bära personlig skyddsutrustning.

Fragment av arbetsstycket eller av ett trasigt tillbehör kan flyga iväg och orsaka skada utanför det omedelbara arbetsområdet.

1. Operationer som elverktyget inte är konstruerat för kan skapa en fara och orsaka personskador.
2. Använd inte tillbehör som inte är specifikt utformade och rekommenderas av verktygstillverkaren. Bara för att tillbehöret kan fästas på ditt elverktyg, det garanterar inte säker drift.
3. Tillbehörets nominella hastighet måste vara minst lika med maximal hastighet markerad i bruksanvisningen. Tillbehör går snabbare än deras nominella hastighet kan gå sönder och flyga isär.
4. Denna apparat är inte avsedd att användas av unga eller handikappade personer såvida de inte övervakas av en ansvarig person för att säkerställa att de kan använda apparaten säkert. Små barn bör övervakas för att säkerställa att de inte leker med apparaten. Barn och husdjur bör hållas borta från produkten.
5. Använd inte denna enhet för andra ändamål än den avsedda användningen.
6. Använd den inte utomhus eller för kommersiella ändamål. 29. GÖR INTE ANVÄNDA DEN MED NÅGOT SLIPANDE MATERIAL.
7. Lämna den aldrig utan uppsikt när den används.

Obs: Det här verktygets prestanda (om det drivs av nätspänning) kan variera beroende på variationer i lokal nätspänning. Användning av förlängningssladd kan också påverka verktygets prestanda.

⚠ Varning: Varningarna, varningarna och instruktionerna som diskuteras i denna bruksanvisning kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Operatören måste förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, men som måste tillhandahållas av verktygets operatör.

1. Om slipskivan lossnar, stäng omedelbart av maskinen och kontrollera att den är ordentligt monterad och att den inte är skadad.
2. Försök aldrig stoppa slipskivan med händerna, även om du bär skyddshandskar. Hjulet skär genom handskar och din hand, vilket orsakar allvarliga skador. Använd aldrig verktyget utan slipskivan

Locket på plats.

1. Om nätsladden är skadad måste den bytas ut mot en speciell sladd eller montering tillgänglig från tillverkaren eller dess serviceombud.

SPARA DESSA INSTRUKTIONER

HUVUDSAKLIG ANVÄNDNING OCH EGENSKAPER

1. Slipning är exakt och snabb, enkel operation utan färdighet att slipa.
2. Ekonomiskt pris som kraftigt minskar kostnaden och förbättrar användningen effekt.
3. Med diamantslipskiva kan den förses direkt med en exakt vinkel och lång livslängd.
4. Den elektriskt styrda och kraftfulla DC-motorn: stabil frekvens, starka hästkrafter och lång livslängd.
5. Maskinen är inställd med funktionen att justera en punkt (mittpunkt) storlek, som effektivt kan koordinera med materialet i borrhålet och rotationshastighet. Det kan kontrollera kvalitetsprecisionen och förlänga tjänsten borrkronans livslängd.

PRODUKTPARAMETRAR

MODELL	Spänning	Motor Kraft	SLIPNING RÄCKVIDD	PUNKT VINKEL	SLIPNING HJUL
MR-13B	Nordamerika: AC120V 60Hz	120W y3 ~ y13mm		95°~135°	CBN (för HSS) × 1SD (för Karbid) × 1
	Europeiska unionen: AC220-240V 50 Hz				CBN (för HSS) × 1SD (för Karbid) × 1

DELAR: ER20 spännhylsor: y3-y13y11stÿ,

hylschuck (ER20) ×1

Eltråd×1

2 st sexkantnyckel

OPERATIONER

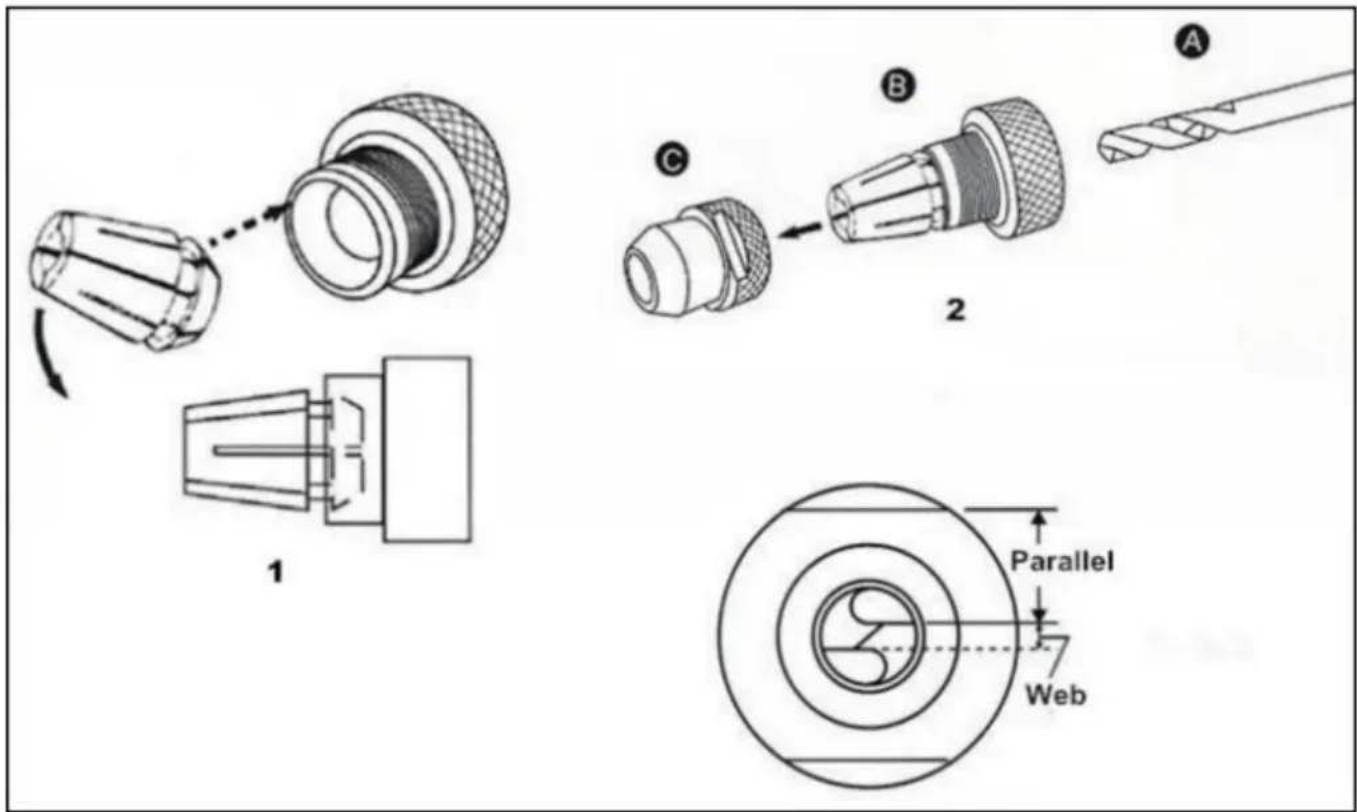

A. Montera borrkronan på ER-hylschucken.

Följ steg 1,2 för att sätta upp borrkronan till chucken (utan

åtdragning)

1. Bestäm diametern på din borr och välj sedan rätt spännhylsa och hylsa chuck.
2. Sätt in spännhylsan i spännhylschucken med 45° vinkel och dra åt muttern något.
3. Sätt i borrkronan i spännhylsan och muttrar ut 35 mm eller så från spännhylsan chuck, men dra inte åt borren för hårt. Fäst inte spännmuttern helt med spännchucken, behåll borr kan justeras.

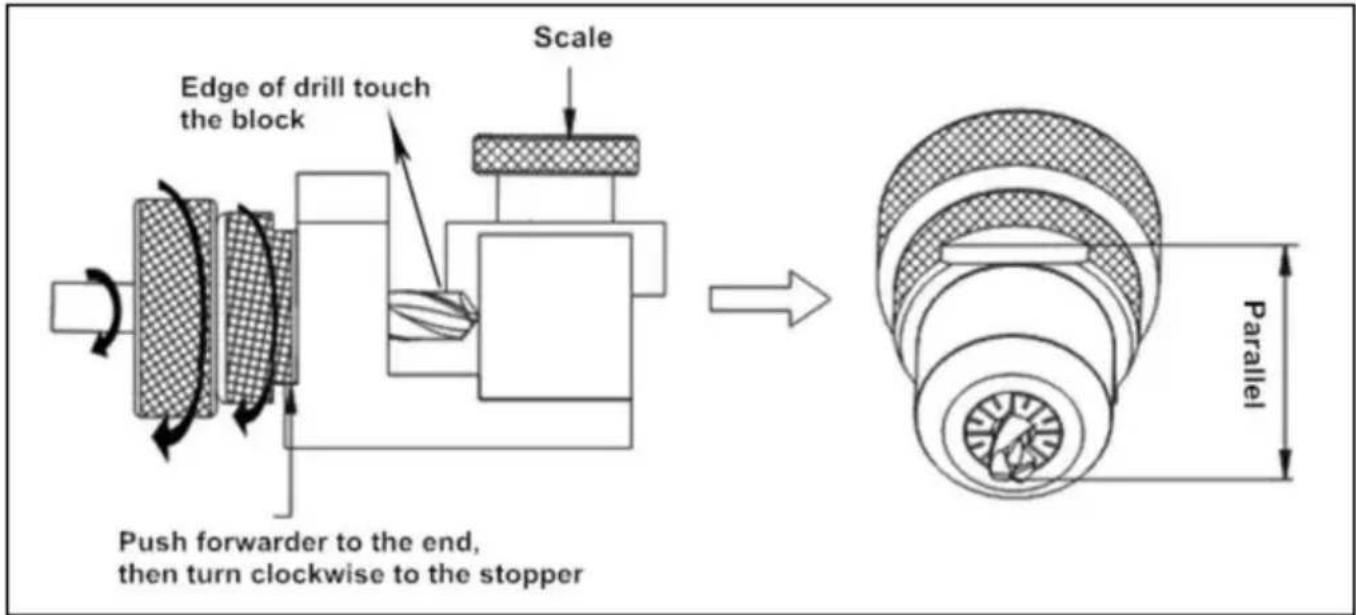

B. Rikta in borrkronan

1. Återställ skalringen: vrid ringen hela vägen medurs och vrid den sedan moturs till samma nummer som borrens storlek.
2. Sätt in chucksatsen i banjusteringshyllan. Anslut den sedan ordentligt. Vrid den medurs till slutet.
3. Sätt i borren till slutet och vrid den medurs till slutet.
4. Vrid chucksatsen medurs till slutet och dra åt den.
5. Vrid chucksatsen lite moturs och ta ut den försiktigt. Se till att borrens skärkant är parallell med spännskåran

mutter innan slipjobbet påbörjades. Om den inte är parallell, justera den igen.

Observera: Om skärläppen är nedåt, måste banans skala ökas justeringshylla. Om den är uppåt, vänligen minska skalan på nätet justeringshylla.

När räfflolängden på en borr blir kortare, skulle borrens bantjocklek bli tjockare. Så, för samma diameter på borrar, desto kortare längden på borren, desto högre skala på banjusteringshyllan måste ökas.

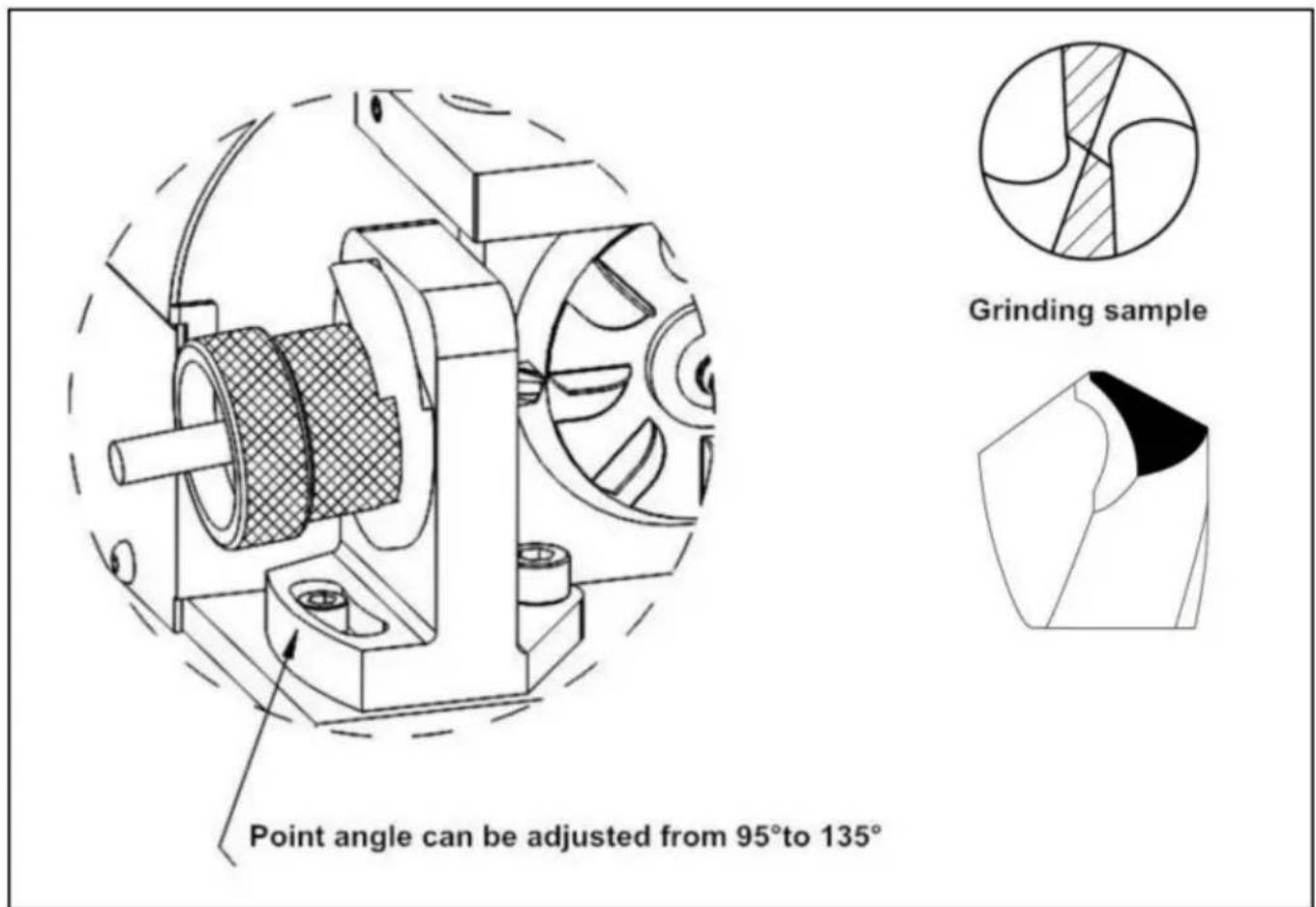

C. Slipa spetsvinkeln

Slå på strömbrytaren och vänta tills motorns rotation är stabil (ca 10 sekunder), sätt in chucksatsen i spetsvinkelsliphyllan.

Spännmutterns spår måste passa med de två stiften på sliphyllan.

Sätt försiktigt in borren i sliphyllan tills du når slipskivan.

Slipa borren genom att flytta åt vänster och höger tills slipljudet försvinner. Vänd sedan till andra sidan och gör samma sak för att slipa borren.

* Slipstorleken på borren är 2mm-13mm (15mm). Borrens spetsvinkel är från 95° till 135°. Håll inte i borrstången medan du slipar, det kommer att påverka noggrannheten.

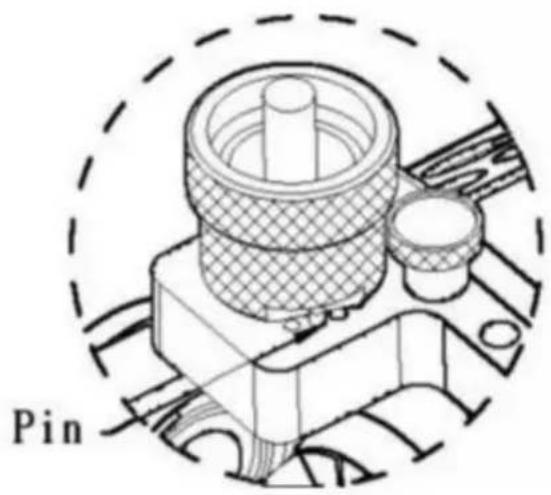

D. Slipa läppavlastningsvinkeln

Sätt chucksatsen i spetsklyvhyllan. Spännmutterns spår måste passa med stiftet på sliphyllan. Sätt försiktigt in borren i sliphyllan tills du når slipskivan. Slipa borren genom att flytta åt vänster och höger tills det malande ljudet försvinner. Vänd tillbaka till mitten av stiftet och ta ut, vänd sedan till andra sidan och gör samma sak för att slipa borren.

Rengör hela enheten med en blåspistol, speciellt hålen före och efter användning.

BYTE AV HJUL

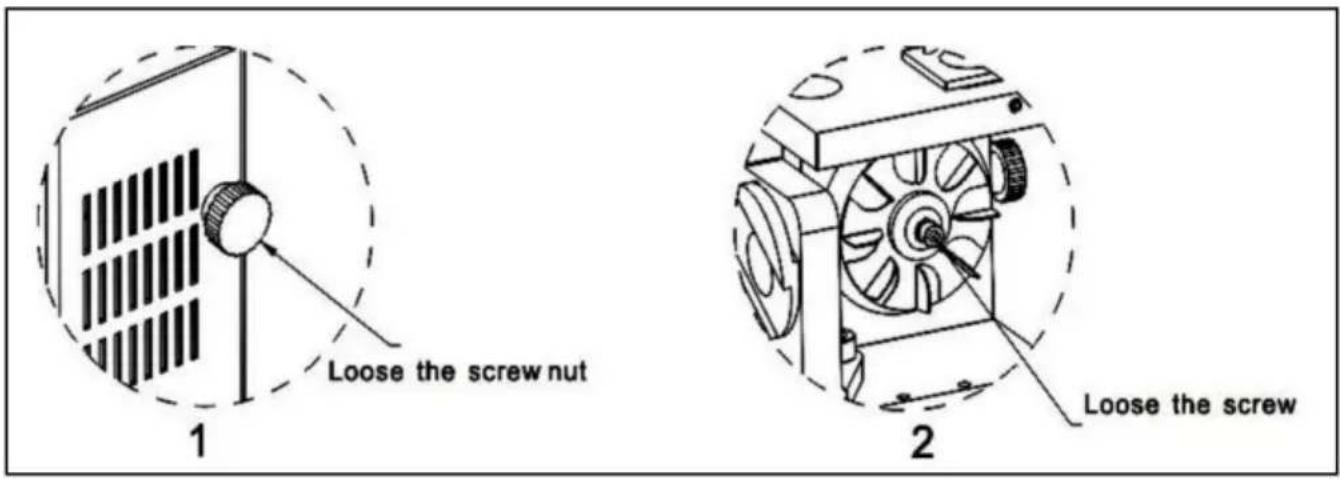

A. Öppna hjulkåpan

1. Se till att det är säkert att nätsladden är urkopplad.

Använd sedan en 4 mm insexnyckel för att lossa skruven för att öppna locket.

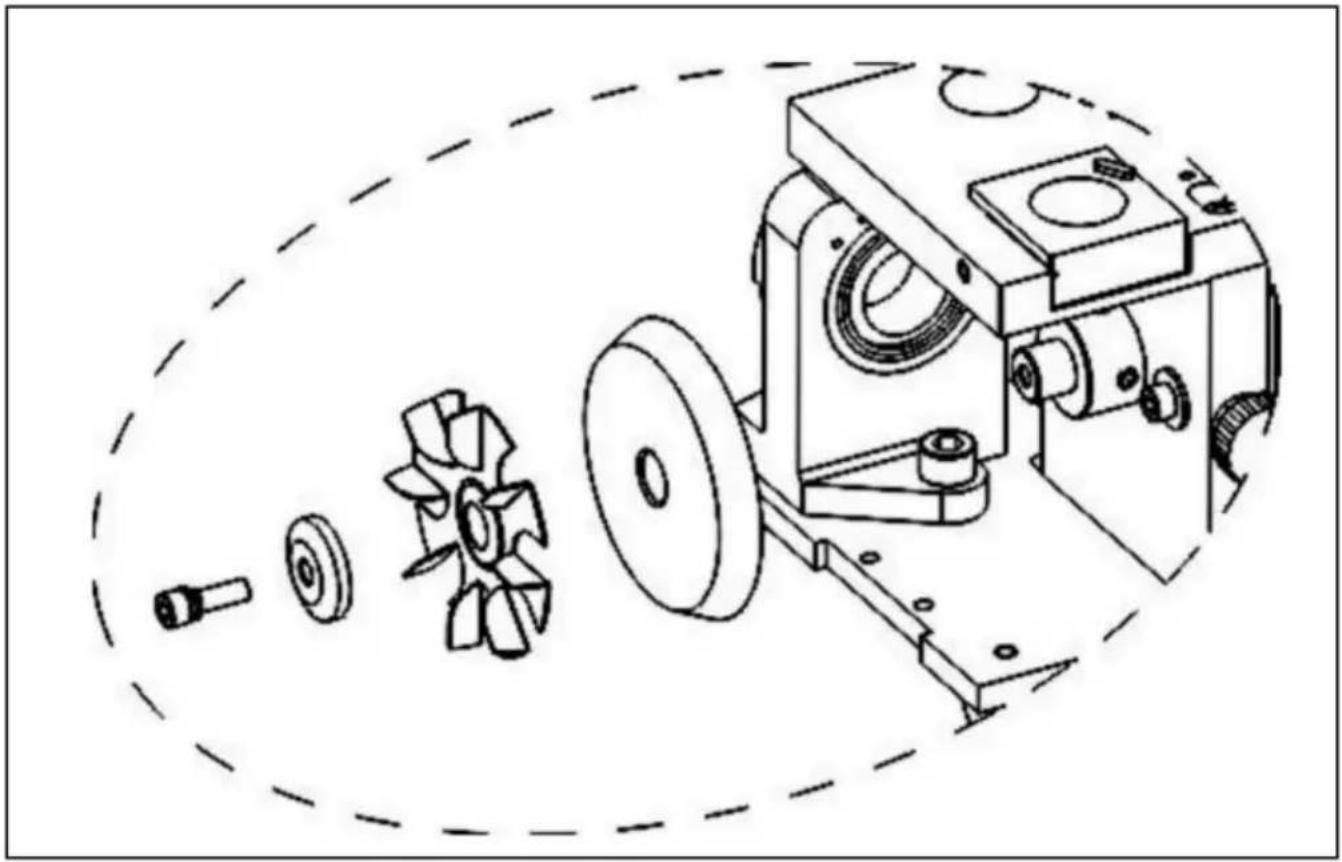

B. Ta ut slipskivan

1. Använd borsten för att rengöra maskinen, använd sedan en torr trasa för att rengöra ytan.
2. Om du bara använder maskinen, vänta 3 minuter efter slipningen tills temperaturen faller.
3. Använd vänster hand för att hålla hjulet, använd sedan 4 mm insexnyckeln för att lossa skruven moturs med höger hand.
4. Ta ut diamantslipskivan på maskinen.
5. Byt ut den nya slipskivan.
6. Sätt in hjulet i motorns huvudaxel och dra åt skruven och hjulskyddet för att slutföra.

Observera: motorns huvudaxel är mycket exakt, om fel arbete kan leda till skadan, vilket påverkar slipskivans position.

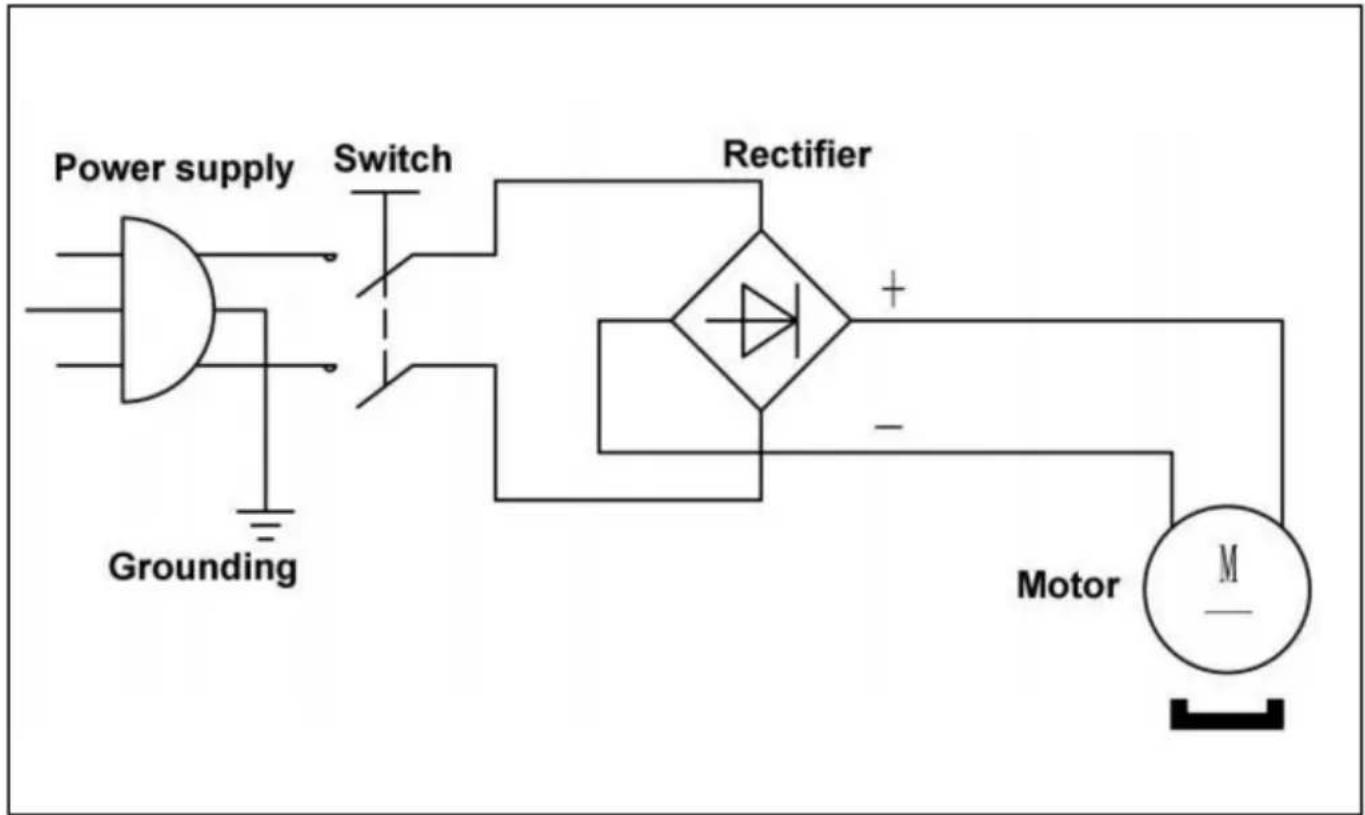

Preston, Storbritannien

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Tyskland

Tillverkad i Kina

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat www.vevor.se/support
