BEDIENUNGSANLEITUNG MR-13B Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Zertifikat für technischen Support und E-Garantie www. vevor. com/support

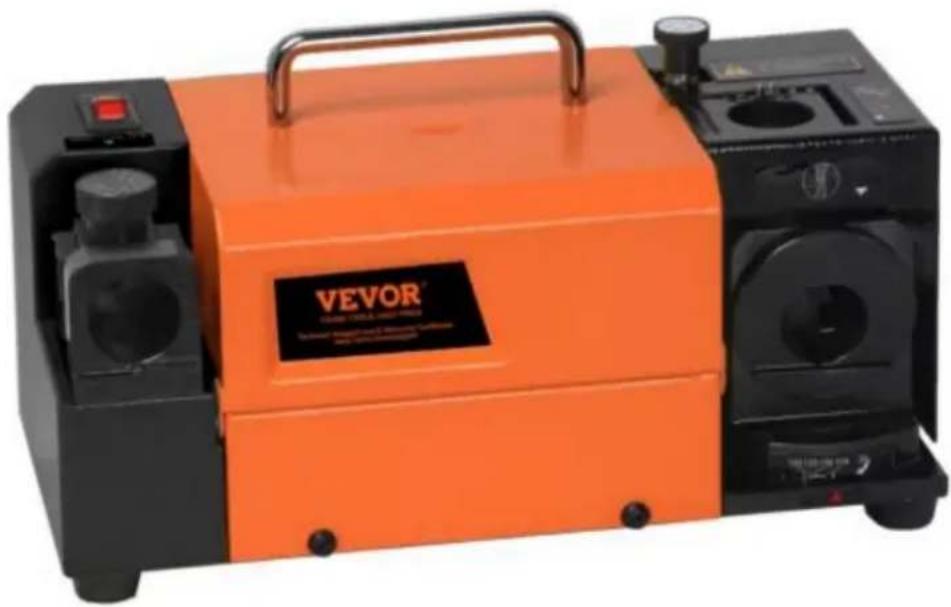

BOHRERSCHÄRFER

MODELL: MR-1B

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen nur eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

BOHRERSCHÄRFER

TOUGH TOOLS, HALF PRICE

MODELL: MR-13B

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren

Sie uns: Technischer Support und E-Garantiezertifikat www. vevor. com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

	Warnung – Um das Verletzungsrisiko zu verringern, muss der Benutzer diese lesen Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Tragen Sie bei der Arbeit immer eine von der ANSI zugelassene Schutzbrille mit Werkzeugen und Geräten.
	Tragen Sie einen Augenschutz.
	Tragen Sie einen Gehörschutz.Schutzhandschuhe tragen.
	Compliance ist eine EG- und UK-Sicherheitszertifizierung.
	RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie2012/19/EG. Das Symbol einer durchgestrichenen MülltonneDurch bedeutet, dass das Produkt getrennt entsorgt werden mussSammlung in der Europäischen Union. Dies gilt für das Produktund alle mit diesem Symbol gekennzeichneten Zubehörteile. ProdukteAls solche gekennzeichnete Geräte dürfen nicht im normalen Hausmüll entsorgt werdenAbfall, muss aber zur Wiederverwertung an einer Sammelstelle abgegeben werden elektrische und elektronische Geräte

Sicherheitswarnungen und Vorsichtsmaßnahmen

Vielen Dank, dass Sie dieses Produkt verwenden. Um sicherzustellen, dass Sie es können Um die Maschine richtig zu bedienen, lesen Sie diese Anleitung vorher sorgfältig durch Bedienung und bewahren Sie es zum späteren Nachschlagen ordnungsgemäß auf. Bitte unbedingt lesen Beachten Sie die Vorsichtsmaßnahmen und Sicherheitsregeln auf dieser Seite, um eine sichere Verwendung zu gewährleisten. Das Das Handbuch beschreibt Sicherheitswarnungen und Vorsichtsmaßnahmen sowie Bedienung, Wartung und Reinigung. Die hier besprochenen Warnungen und Anweisungen Das Handbuch kann nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Vorsicht und gesunder Menschenverstand sind in diesem Produkt unserer Meinung nach nicht eingebaut dass die Nutzungen diesen Kodizes entsprechen.

Bitte lesen Sie ALLE Anweisungen, bevor Sie Ihre Maschine verwender

1. Halten Sie den Arbeitsbereich sauber. Unaufgeräumte Bereiche laden zu Verletzungen ein.

2. Beachten Sie die Bedingungen im Arbeitsbereich. Benutzen Sie keine Maschinen oder Elektrowerkzeuge in feuchte oder nasse Orte. Nicht dem Regen aussetzen. Halten Sie den Arbeitsbereich gut beleuchtet. Benutzen Sie keine elektrisch betriebenen Werkzeuge in der Nähe von brennbaren Gasen oder Flüssigkeiten.

3. Halten Sie Kinder fern. Kinder dürfen sich niemals im Arbeitsbereich aufhalten. Lassen Sie sie nicht mit Maschinen, Werkzeugen oder Verlängerungskabeln hantieren.

4. Lagern Sie ungenutzte Geräte. Bei Nichtgebrauch müssen Werkzeuge trocken gelagert werden Ort, um Rost zu verhindern. Werkzeuge immer verschließen und außerhalb der Reichweite aufbewahren Kinder.

5. Verwenden Sie das richtige Werkzeug für den Job. Versuchen Sie nicht, ein kleines Werkzeug oder ein kleines Werkzeug mit Gewalt zu benutzen Aufsatz, um die Arbeit eines größeren Industriewerkzeugs zu erledigen. Es gibt bestimmte Anwendungen, für die dieses Tool entwickelt wurde. Es wird die Arbeit besser machen und sicherer mit der Geschwindigkeit, für die es vorgesehen war. Modifizieren Sie dieses Tool nicht und verwenden Sie dieses Werkzeug nicht für einen Zweck, für den es nicht vorgesehen ist.

6. Kleide dich richtig. Tragen Sie möglichst keine weite Kleidung oder Schmuck von beweglichen Teilen erfasst werden. Schützende, elektrisch nicht leitende Kleidung und rutschfestes Schuhwerk sind erforderlich Empfohlen beim Arbeiten. Tragen Sie eine restriktive Haarbedeckung, um lange Haare einzudämmen Haar

7. Tragen Sie Augen- und Gehörschutz. Tragen Sie immer einen ANSI-zugelassenen Aufprallschutz Brille. Tragen Sie einen Vollgesichtsschutz, wenn Sie Metallspäne oder Holz produzieren Chips.

8. Übertreiben Sie es nicht. Achten Sie jederzeit auf den richtigen Stand und das Gleichgewicht. Nicht über oder quer über laufende Maschinen greifen.

9. Behandeln Sie Werkzeuge sorgfältig. Halten Sie die Werkzeuge scharf und sauber, um bessere Ergebnisse zu erzielen sicherere Leistung. Befolgen Sie die Anweisungen zum Schmieren und Wechseln Zubehör. Überprüfen Sie die Werkzeugkabel regelmäßig und lassen Sie sie bei Beschädigung auswechseln von einem autorisierten Techniker repariert werden. Die Griffe müssen jederzeit sauber, trocken und frei von Öl und Fett gehalten werden. Bitte schalten Sie das Gerät aus und ziehen Sie den Netzstecker vor der Wartung und Reinigung.

10. Vermeiden Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet bei Nichtgebrauch und vor dem Anschließen.

11. Bleiben Sie wachsam. Passen Sie auf, was Sie tun, nutzen Sie Ihren gesunden Menschenverstand. Nicht Bedienen Sie kein Werkzeug, wenn Sie müde sind.

12. Auf beschädigte Teile prüfen. Bevor Sie ein Werkzeug oder ein Teil davon verwenden beschädigt erscheint, sollte sorgfältig überprüft werden, um festzustellen, ob dies der Fall ist ordnungsgemäß funktionieren und die vorgesehene Funktion erfüllen. Überprüfen Sie die Ausrichtung und Bindung beweglicher Teile; alle defekten Teile oder Montagevorrichtungen; Und jede andere Bedingung, die den ordnungsgemäßen Betrieb beeinträchtigen könnte. Irgendein Teil, der ist Beschädigte Geräte sollten von einem qualifizierten Techniker ordnungsgemäß repariert oder ersetzt werden. Benutzen Sie das Werkzeug nicht, wenn sich ein Schalter nicht richtig ein- und ausschalten lässt.
13. Schützen Sie sich vor Stromschlägen. Vermeiden Sie Körperkontakt mit geerdeten Personen Oberflächen wie Rohre, Heizkörper, Herde und Kühlschrankgehäuse.
14. Ersatzteile und Zubehör. Bei Wartungsarbeiten nur verwenden identische Ersatzteile. Bei Verwendung anderer Teile erlischt die Garantie. Verwenden Sie nur Zubehör, das für die Verwendung mit dem Werkzeug vorgesehen ist
15. Benutzen Sie das Werkzeug nicht, wenn Sie unter Alkohol- oder Drogeneinfluss stehen. Lesen Sie die Warnhinweise auf Rezepten, um festzustellen, ob Ihr Urteil bzw
    Bei der Einnahme von Medikamenten sind die Reflexe beeinträchtigt. Wenn Sie irgendwelche Zweifel haben, tun Sie es nicht Betreiben Sie das Werkzeug.
16. Wartung. Zu Ihrer Sicherheit sollten Wartungsarbeiten durchgeführt werden regelmäßig durch einen qualifizierten Techniker.
17. Benutzen Sie die Maschine niemals in der Nähe von brennbaren Materialien.
18. Tauchen Sie das Gerät NICHT in Wasser oder andere Flüssigkeiten.
19. Dieses Produkt darf nicht für andere Zwecke verwendet werden. Nicht geeignet für Kommerzielle Benutzung. NUR INNEN BENUTZEN.
20. Verwenden Sie keinen Alkohol, Benzin usw. als Kühlmittel.
21. Halten Sie umstehende Personen einen Sicherheitsabstand zum Arbeitsbereich ein. Irgendjemand Beim Betreten des Arbeitsbereichs ist das Tragen persönlicher Schutzausrüstung erforderlich. Bruchstücke eines Werkstücks oder eines zerbrochenen Zubehörteils können wegfliegen und Schäden verursachen Verletzung außerhalb des unmittelbaren Einsatzbereichs.
22. Es können Arbeiten entstehen, für die das Elektrowerkzeug nicht ausgelegt ist eine Gefahr darstellen und Personenschäden verursachen.

23. Verwenden Sie kein Zubehör, das nicht speziell dafür entwickelt wurde vom Werkzeughersteller empfohlen. Nur wegen dem Accessoire an Ihr Elektrowerkzeug angeschlossen werden kann, gewährleistet es keinen sicheren Betrieb.

24. Die Nenngeschwindigkeit des Zubehörs muss mindestens der entsprechen
    Höchstgeschwindigkeit, die in der Bedienungsanleitung angegeben ist. Zubehör läuft schneller
    als ihre Nenngeschwindigkeit, können brechen und auseinanderfliegen.

25. Dieses Gerät ist nicht für die Verwendung durch junge oder gebrechliche Personen bestimmt
    es sei denn, sie werden von einer verantwortlichen Person beaufsichtigt, um sicherzustellen, dass sie das Gerät nutzen können
    Bewahren Sie das Gerät sicher auf. Kleine Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie
    Spielen Sie nicht mit dem Gerät. Kinder und Haustiere sollten ferngehalten werden
    das Produkt.
26. Benutzen Sie dieses Gerät nicht für andere Zwecke als den angegebenen.
27. Benutzen Sie es nicht im Freien oder für kommerzielle Zwecke. 29. NICHT
    REINIGEN SIE ES MIT SCHLEIFMITTELN.
28. Lassen Sie es während des Gebrauchs niemals unbeaufsichtigt.

Hinweis: Die Leistung dieses Werkzeugs (sofern es mit Netzspannung betrieben wird) kann variieren abhängig von Schwankungen der örtlichen Netzspannung. Verwendung von Verlängerungskabeln kann sich auch auf die Leistung des Werkzeugs auswirken.

⚠️ Warning: Die Warnungen, Vorsichtsmaßnahmen und Anweisungen, die in besprochen werden Die in dieser Bedienungsanleitung besprochenen Anweisungen können nicht alle Aspekte abde mögliche Bedingungen und Situationen, die auftreten können. Es muss sein Der Bediener versteht, dass gesunder Menschenverstand und Vorsicht wichtig sind Faktoren, die nicht in dieses Produkt eingebaut werden können, sondern bereitgestellt werden müssen durch den Betreiber des Werkzeugs.

1. Wenn sich die Schleifscheibe löst, schalten Sie die Maschine sofort aus

und prüfen Sie, ob es fest montiert ist und keine Beschädigungen aufweist.

1. Versuchen Sie niemals, die Schleifscheibe mit den Händen anzuhalten, auch wenn Sie es tun

Tragen von Schutzhandschuhen. Das Rad schneidet durch Handschuhe und Ihre Hand und verursacht schwere

Verletzungen. Betreiben Sie das Werkzeug niemals ohne die Schleifscheibe

Abdeckung an Ort und Stelle.

1. Wenn das Netzkabel beschädigt ist, muss es durch ein Spezialkabel oder ersetzt werden

Die Montage ist beim Hersteller oder seinem Kundendienst erhältlich.

ANLEITUNG AUFBEWAHREN

HAUPTANWENDUNG UND EIGENSCHAFTEN

1. Das Schleifen ist präzise und schnell, einfache Bedienung ohne Schleifkenntnisse.
2. Wirtschaftlicher Preis, der die Kosten erheblich senkt und die Nutzung verbessert Wirkung.
3. Mit Diamantschleifscheibe kann es direkt mit einem ausgestattet werden genauer Winkel und lange Lebensdauer.
4. Der elektrisch gesteuerte und leistungsstarke Gleichstrommotor: stabile Frequenz, starke Leistung und lange Lebensdauer.
5. Die Maschine ist mit der Funktion zum Einstellen eines Punktes (Mittelpunktes) ausgestattet. Größe, die sich effektiv an das Material des Bohrlochs anpassen lässt Drehgeschwindigkeit. Es kann die Qualitätspräzision kontrollieren und den Service verlängern Lebensdauer des Bohrers.

PRODUKTPARAMETER

MODELL	Stromspannung	Motor Leistung	SCHLEIFEN REICHWEITE	PUNKT WINKEL	SCHLEIFEN RAD
MR-13B	Nordamerika: AC120V 60Hz	120W 3 ~ 13mm		95°~135°	CBN (für HSS) × 1SD (für Hartmetall) × 1
	Europäische Union: AC220-240V 50Hz				CBN (für HSS) × 1SD (für Hartmetall) × 1

TEILE: ER20 Spannzangen: 3-13 (11 Stück),

Spannzangenfutter (ER20) ×1 Elektrokabel × 1

2 Stück Sechskantschlüssel

12.Motor switch 11.Adjustment scale 10.Aliqament base 1.Collet- 9.Point angle adjustment 3.Handle 2.Collet chuck 4.Center adjustment 5.Pin 6.Lip relief andle shelf 7.Fan blade 8.Point angle shelf 9.Point angle adjustment

OPERATIONEN

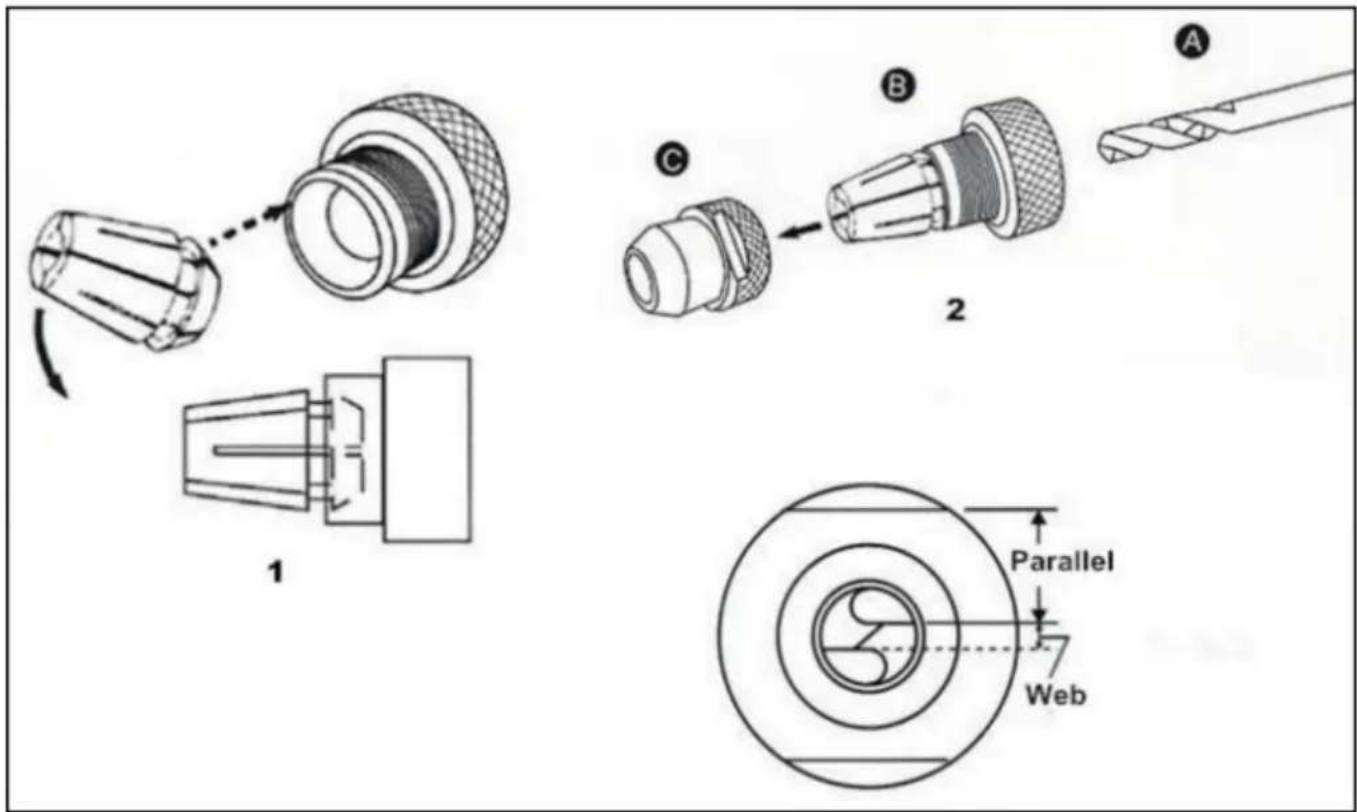

A. Richten Sie den Bohrer am ER-Spannzangenfutter ein.

*Bitte befolgen Sie Schritt 1,2, um den Bohrer am Bohrfutter anzubringen (ohne).

Anziehen)

1. Bestimmen Sie den Durchmesser Ihres Bohrers und wählen Sie dann die richtige Spannzange aus Spannzangenfutter.
2. Führen Sie die Spannzange im 45°-Winkel in das Spannzangenfutter ein und ziehen Sie die Mutter leicht fest.
3. Setzen Sie den Bohrer in die Spannzange ein und ziehen Sie die Muttern etwa 35 mm aus der Spannzange heraus
   Spannfutter, aber ziehen Sie den Bohrer nicht zu fest an. y

Ziehen Sie die Spannmutter nicht vollständig mit der Spannzange an, sondern halten Sie sie fest Bohrer verstellbar.

1 2 C A Parallel Web

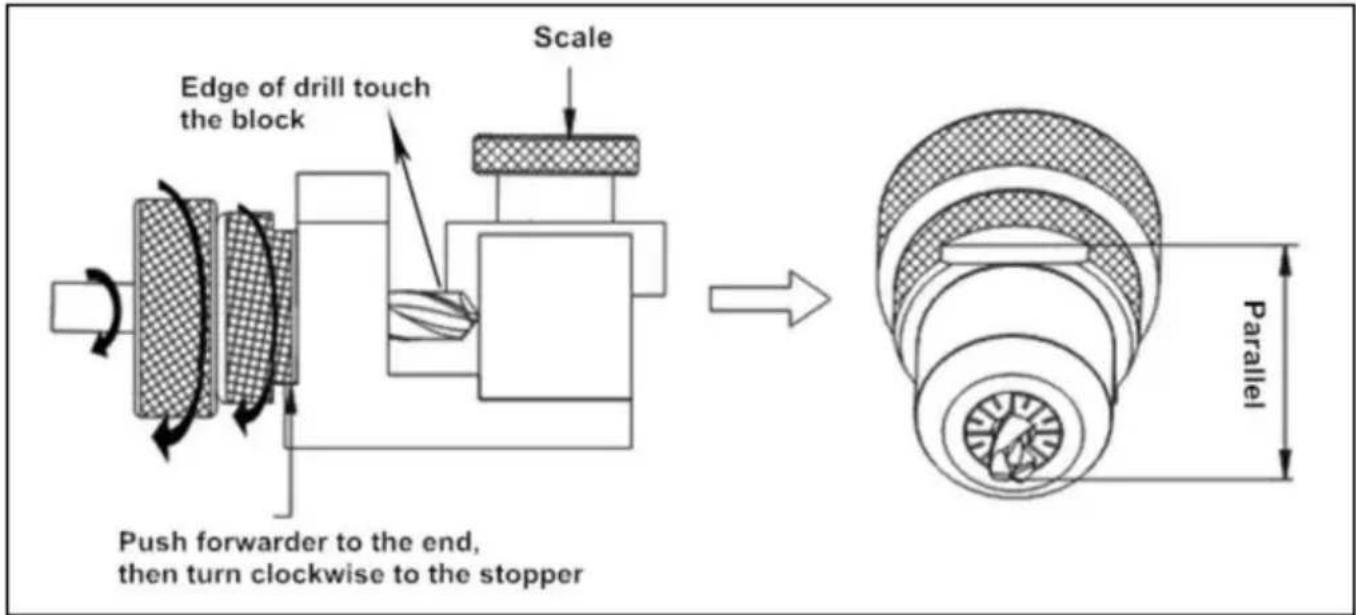

B. Bohrer ausrichten

1. Setzen Sie den Skalenring zurück: Drehen Sie den Ring ganz im Uhrzeigersinn und drehen Sie ihn dann gegen den Uhrzeigersinn auf die Zahl, die der Größe des Bohrers entspricht.

2. Setzen Sie den Spannfuttersatz in die Bahneinstellplatte ein. Dann schließen Sie es fest an. Drehen Sie es im Uhrzeigersinn bis zum Ende.

3. Stecken Sie den Bohrer bis zum Ende ein und drehen Sie ihn im Uhrzeigersinn bis zum Ende.

4. Drehen Sie den Spannfuttersatz im Uhrzeigersinn bis zum Anschlag und ziehen Sie ihn fest.
5. Drehen Sie den Spannfuttersatz ein wenig gegen den Uhrzeigersinn und nehmen Sie ihn vorsichtig heraus. Ä Stellen Sie sicher, dass die Schneidlippe des Bohrers parallel zum Klemmschlitz ist Mutter, bevor mit der Schleifarbeit begonnen wird. Wenn es nicht parallel ist, stellen Sie es erneut ein.

Achtung: Wenn die Schneidlippe nach unten zeigt, muss der Bahnmaßstab vergrößert werden Verstellregal. Wenn es nach oben zeigt, verkleinern Sie bitte den Maßstab des Webs Verstellregal.

Wenn die Spannutenlänge eines Bohrers kürzer wird, verringert sich die Stegdicke eines Bohrers würde dicker werden. Bei gleichem Bohrerdurchmesser also umso kürzer

Je länger ein Bohrer ist, desto höher muss der Maßstab des Stegeinstellregals sein erhöht.

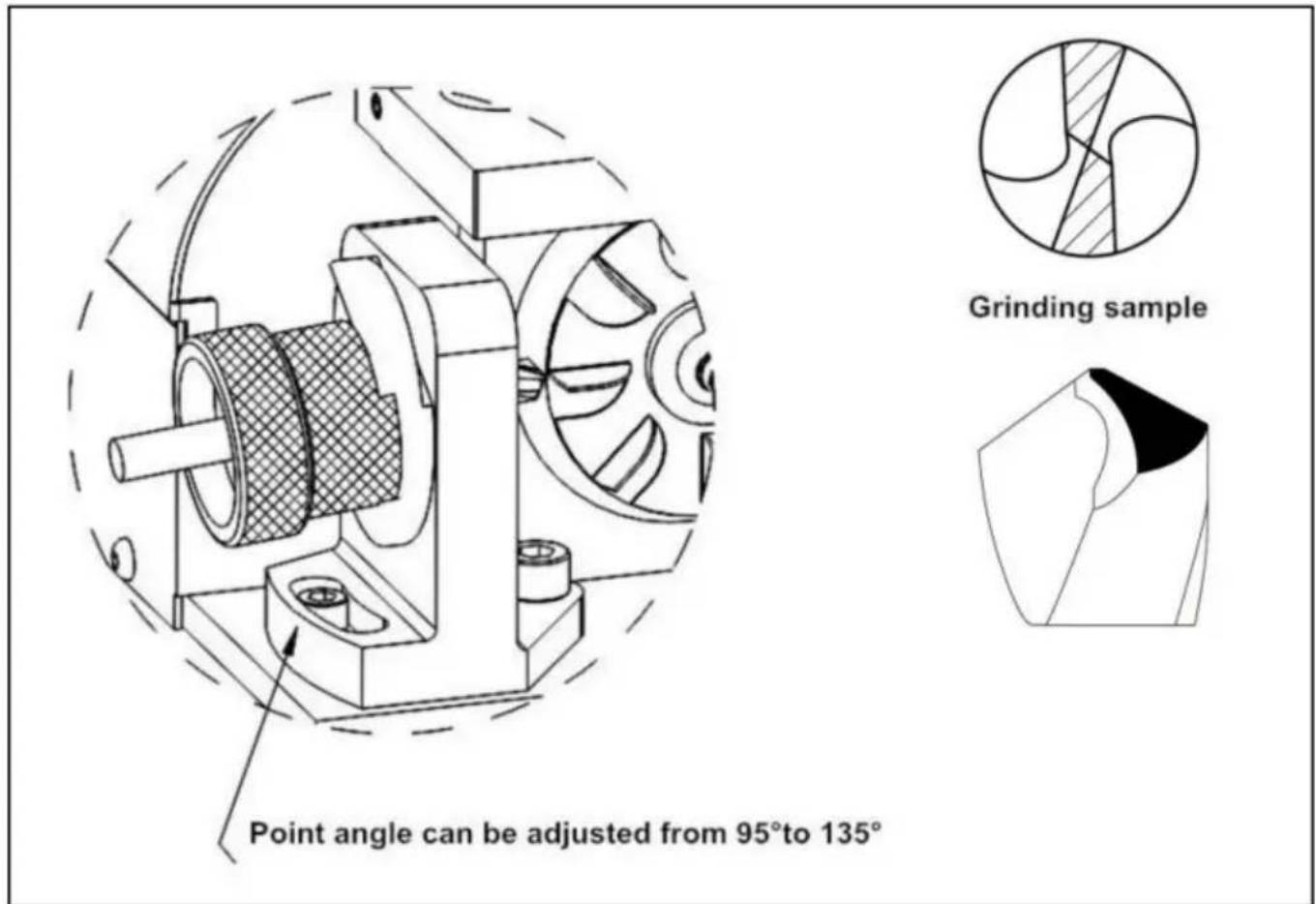

C. Schleifen Sie den Spitzenwinkel

Schalten Sie den Netzschalter ein und warten Sie, bis die Motordrehung stabil ist (ca

10 Sekunden), legen Sie den Spannfuttersatz in die Spitzenwinkel-Schleifablage.

Der Schlitz der Spannmutter muss zu den beiden Stiften der Mahlplatte passen.

Führen Sie den Bohrer vorsichtig in die Schleifplatte ein, bis er die Schleifscheibe erreicht.

Schleifen Sie den Bohrer, indem Sie ihn nach links und rechts bewegen, bis das Schleifgeräusch verschwindet.

Drehen Sie sich dann auf die andere Seite und schleifen Sie den Bohrer auf die gleiche Weise.

Die Schleifgröße des Bohrers beträgt 2 mm bis 13 mm (15 mm).

Der Spitzenwinkel des Bohrers beträgt 95° bis 135°.

Halten Sie beim Schleifen nicht den Schaft des Bohrers fest, da dies die Genauigkeit beeinträchtigt.

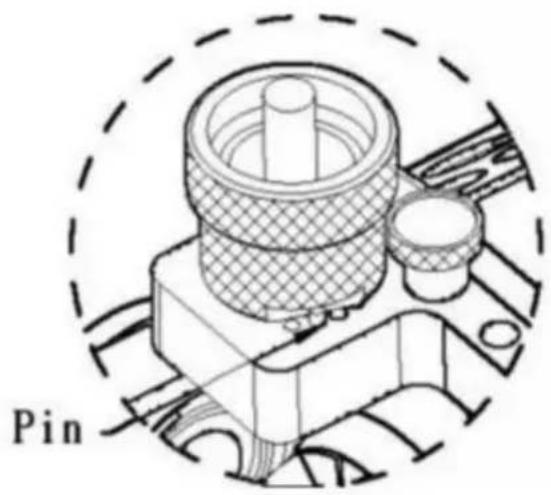

D. Schleifen Sie den Lippenfreiwinkel

Legen Sie den Spannfuttersatz in die Spitzenspaltablage. Der Schlitz der Spannmutter muss Passen Sie es an den Stift des Schleifbretts an. Führen Sie den Bohrer vorsichtig in die Schleifplatte ein bis die Schleifscheibe erreicht ist. Schleifen Sie den Bohrer, indem Sie ihn nach links und rechts bewegen, bis er erreicht ist das Schleifgeräusch verschwindet. Drehen Sie den Stift zurück zur Mitte und nehmen Sie ihn heraus. Drehen Sie sich dann auf die andere Seite und schleifen Sie den Bohrer auf die gleiche Weise.

Pin

REINIGUNG UND WARTUNG

Bitte reinigen Sie das gesamte Gerät vor und nach dem Gebrauch mit einer Luftblaspistole, insbesondere die Löcher.

AUSWECHSELN DES RADES

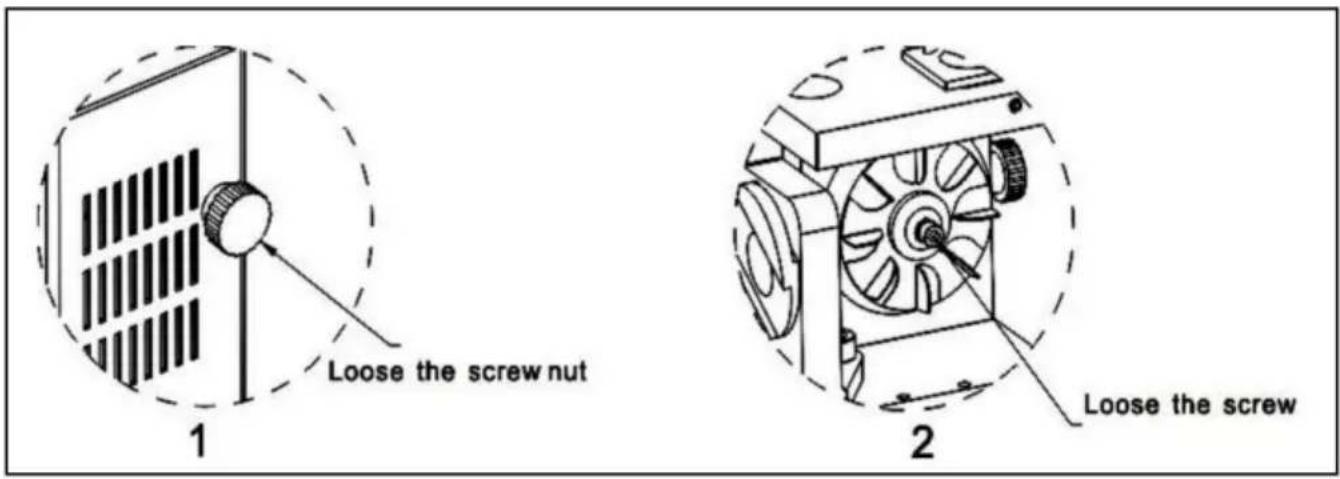

A. Öffnen Sie die Radabdeckung

1. Stellen Sie sicher, dass das Netzkabel abgezogen ist. 2. Lösen Sie dann mit dem 4-mm-Inbusschlüssel die Schraube, um die Abdeckung zu öffnen.

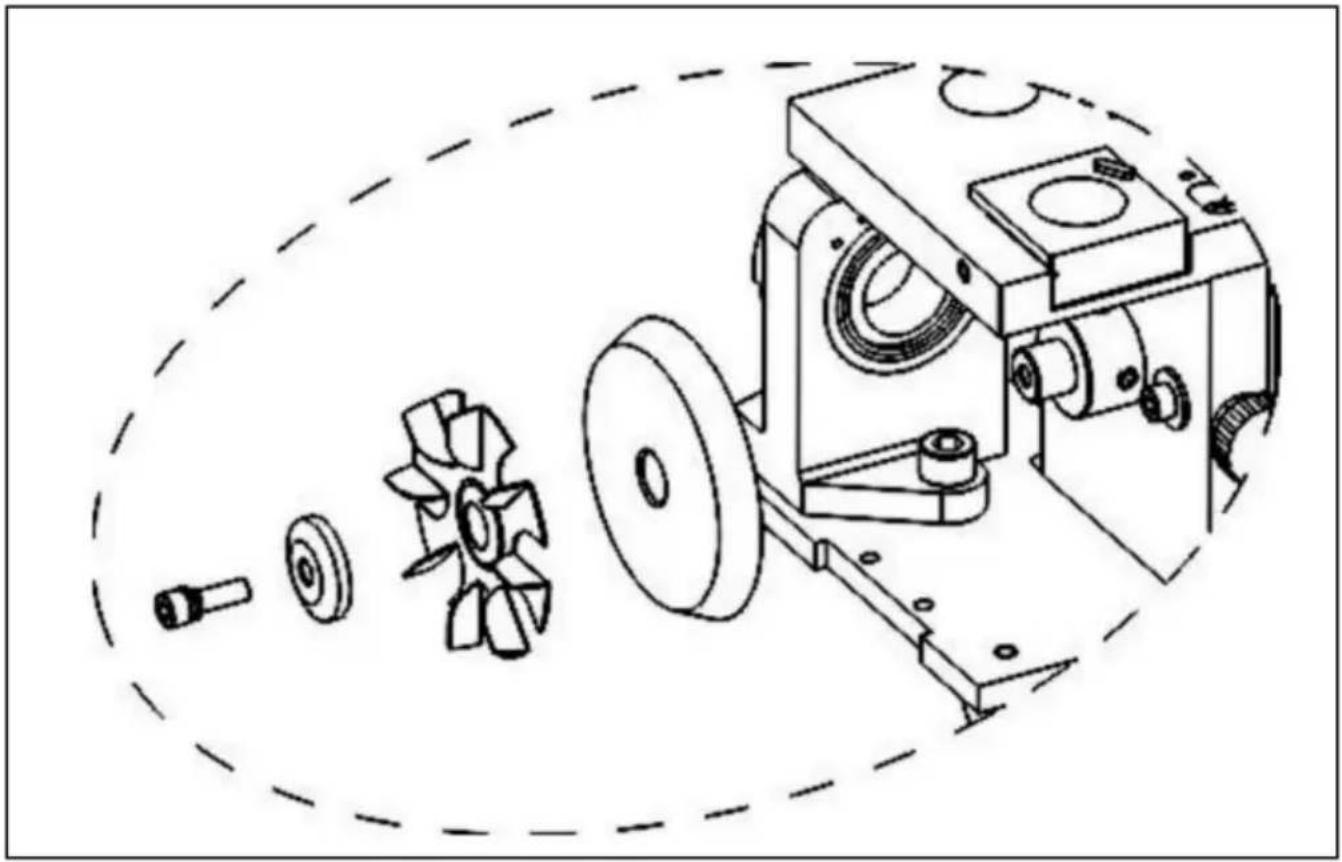

B. Nehmen Sie die Schleifscheibe heraus

1. Reinigen Sie das Gerät mit der Bürste und anschließend mit einem trockenen Tuch Oberfläche.
2. Wenn Sie die Maschine nur benutzen, warten Sie bitte 3 Minuten nach dem Mahlen Die Temperatur ist Herbst.
3. Halten Sie das Rad mit der linken Hand fest und verwenden Sie dann den 4-mm-Inbusschlüssel Lösen Sie die Schraube mit der rechten Hand gegen den Uhrzeigersinn.
4. Nehmen Sie die Diamantschleifscheibe aus der Maschine heraus.
5. Ersetzen Sie die neue Schleifscheibe.
6. Setzen Sie das Rad in die Hauptachse des Motors ein und ziehen Sie die Schraube fest die Radabdeckung fertigzustellen.

Hinweis: Die Hauptachse des Motors ist sehr präzise, falls falsche Arbeiten dazu führen können der Schaden, wodurch die Position der Schleifscheibe beeinträchtigt wird.
