MR-13B - Affilacoltelli elettrico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Affilatrice elettrica per punte da trapano
Marca	Vevor
Modello	MR-13B
Capacità di affilatura	Diametro punta da 2 mm a 13 mm (15 mm max)
Angolo di punta	95° a 135°
Mola	Mola diamantata
Mandrino	Mandrino a pinza ER20
Motore	Motore a corrente continua potente, a comando elettrico
Funzionalità principali	Affilatura dell'angolo di punta, affilatura dell'angolo di spoglia dei labbri, regolazione del punto centrale, allineamento della punta
Accessori inclusi	Mandrino a pinza ER20, cavo elettrico, chiave esagonale (2 pezzi), pinza di serraggio
Alimentazione	Rete elettrica (tensione di rete, verificare le variazioni di linea)
Utilizzo	Solo per interni, uso domestico, non commerciale
Manutenzione e pulizia	Pulire con una soffiatrice ad aria compressa prima e dopo l'uso; utilizzare un panno asciutto; non usare alcol, benzina o materiali abrasivi
Sicurezza	Indossare occhiali di sicurezza ANSI, protezione uditiva, guanti; non toccare la mola in rotazione; scollegare prima della manutenzione
Ricambi e riparabilità	Si consiglia l'uso di ricambi identici; contattare il produttore per la sostituzione del cavo di alimentazione
Peso	Non specificato, stimato ~2-3 kg
Dimensioni	Non specificato, stimato ~20x15x15 cm
Informazioni generali	Prodotto in Cina; importato da Sanven Technology Ltd. (USA), rappresentante UK: Pooledas Group, CE: SHUNSHUN GmbH
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support

Domande frequenti - MR-13B Vevor

Quali tipi di punte da trapano posso affilare con il Vevor MR-13B?

L'apparecchio può affilare punte elicoidali in acciaio rapido (HSS) con diametro da 2 mm a 13 mm (15 mm max).

Come installare la punta nel mandrino?

Selezionare la pinza di serraggio adatta al diametro della punta. Inserire la pinza a 45° nel mandrino ER20 e stringere leggermente il dado. Inserire la punta lasciando circa 35 mm di stelo sporgente dal mandrino, ma non stringere completamente prima dell'allineamento.

Come allineare correttamente la punta prima dell'affilatura?

Utilizzare il ripiano di regolazione della banda: regolare l'anello della scala sul diametro della punta, inserire il mandrino, ruotare completamente in senso orario, quindi inserire la punta fino a quando il labbro tagliente è parallelo alla fessura di serraggio. Regolare la scala se necessario.

Quali angoli di punta posso ottenere?

L'angolo di punta è regolabile da 95° a 135° tramite il ripiano di affilatura dell'angolo di punta.

Come affilare l'angolo di spoglia dei labbri?

Posizionare il mandrino nel ripiano di separazione dei punti (lip relief). La fessura del dado di serraggio deve adattarsi al perno. Inserire delicatamente la punta fino alla mola e spostarla lateralmente fino a quando il rumore di affilatura cessa. Girare il mandrino per l'altro lato.

Quali precauzioni di sicurezza devo prendere?

Indossare sempre occhiali di sicurezza ANSI, protezione uditiva e guanti. Non indossare abiti larghi. Tenere i bambini a distanza. Scollegare l'apparecchio prima di qualsiasi manutenzione. Non utilizzare vicino a liquidi infiammabili.

Come sostituire la mola diamantata?

Scollegare l'apparecchio. Aprire il coprimozzo con una chiave esagonale da 4 mm. Tenere la mola con una mano e allentare la vite in senso antiorario. Sostituire la nuova mola, serrare la vite e richiudere il coprimozzo.

Posso usare questa affilatrice per punte da legno o metallo?

Sì, è adatto per punte standard in acciaio rapido utilizzate per legno e metalli. Non utilizzare per punte in carburo senza raccomandazione.

Come pulire l'apparecchio dopo l'uso?

Utilizzare una soffiatrice ad aria compressa per pulire i residui di affilatura, in particolare i fori. Asciugare con un panno asciutto. Non usare alcol, benzina o materiali abrasivi.

Dove posso ottenere supporto tecnico o garanzia?

Consultare il sito www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico.

MANUALE UTENTE MR-13B Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/supporto

AFFILATORE PER PUNTE DA TRAPANO

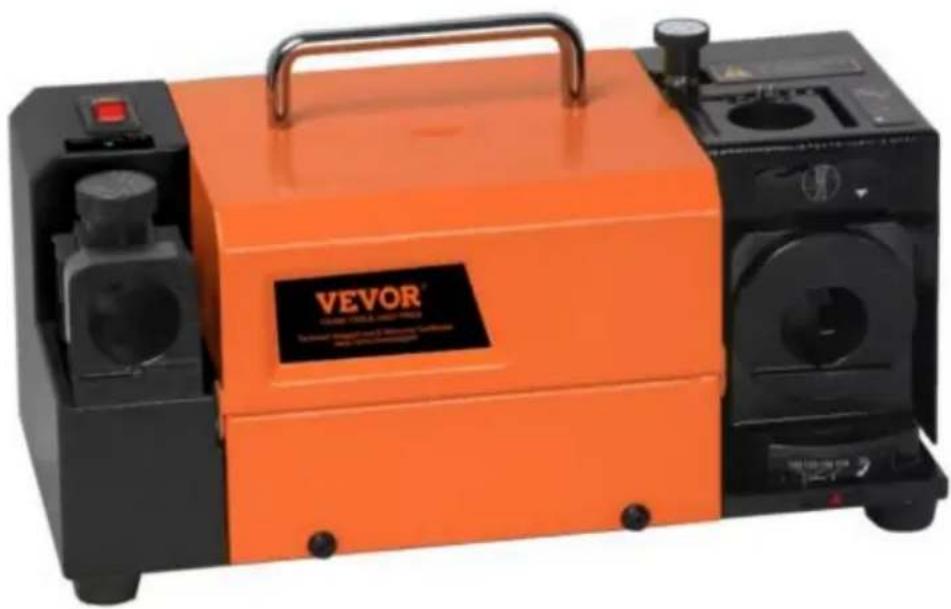

MODELLO: MR-13B

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

AFFILATORE PER PUNTE DA TRAPANO

TOUGH TOOLS, HALF PRICE

MODELLO: MR-13B

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/supporto

Queste sono le istruzioni originali. Leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Indossare sempre occhiali di sicurezza omologati ANSI durante il lavoro con strumenti e attrezzature.
	Indossare una protezione per gli occhi.Indossare protezioni per le orecchie.
	Indossare guanti protettivi.
	La conformità è una certificazione di sicurezza CE e Regno Unito.
	CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo che mostra un bidone della spazzatura barrato attraverso indica che il prodotto necessita di raccolta differenziata raccolta nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. Prodotti contrassegnati come tali non possono essere scartati con i normali prodotti domestici rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio dispositivi elettrici ed elettronici

Avvertenze e precauzioni di sicurezza

Grazie per aver utilizzato questo prodotto. Per essere sicuro che tu possa utilizzare la macchina correttamente, leggere attentamente queste istruzioni prima del funzionamento e conservarlo adeguatamente per riferimento futuro. Per favore assicurati di leggere le precauzioni e le norme di sicurezza riportate in questa pagina per garantire un utilizzo sicuro. Questo manuale descrive le avvertenze e le precauzioni di sicurezza, il funzionamento, la manutenzione e la pulizia. Le avvertenze e le istruzioni esaminate in questo manuale non possono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. Cautela e buon senso non sono incorporati in questo prodotto, poiché crediamo che gli usi saranno conformi a questi codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

1. Mantenere pulita l'area di lavoro. Le aree disordinate favoriscono gli infortuni.
2. Osservare le condizioni dell'area di lavoro. Non utilizzare macchine o utensili elettrici in

luoghi umidi o bagnati. Non esporre alla pioggia. Mantenere l'area di lavoro ben illuminata.

Non utilizzare utensili elettrici in presenza di gas infiammabili

o liquidi.

1. Tenere lontani i bambini. I bambini non devono mai essere ammessi nell'area di lavoro, non lasciare che maneggino macchine, utensili o prolunghe.
2. Conservare l'attrezzatura inutilizzata. Quando non vengono utilizzati, gli strumenti devono essere conservati in un luogo asciutto per inibire la ruggine. Chiudere sempre gli strumenti e tenerli fuori dalla portata dei bambini.
3. Utilizzare lo strumento giusto per il lavoro. Non tentare di forzare un piccolo strumento o

accessorio a svolgere il lavoro di uno strumento industriale più grande. Ci sono alcune

applicazioni per le quali questo strumento è stato progettato. Farà il lavoro meglio e

in modo più sicuro alla velocità prevista. Non modificare questo strumento

e non utilizzare questo strumento per uno scopo per il quale non è stato previsto.

1. Vestirsi adeguatamente. Non indossare abiti larghi o gioielli che potrebbero essere

intrappolati nelle parti in movimento.

Sono consigliati indumenti protettivi, elettricamente non conduttivi e calzature antiscivolo.

consigliato durante il lavoro. Indossare una copertura per capelli restrittiva per contenerli a lungo.

capelli

1. Utilizzare protezioni per occhi e orecchie. Indossare sempre una protezione antiurto approvata ANSI.

occhiali. Indossare uno schermo facciale completo se si producono limatura di metallo o legno.

patatine fritte.

1. Non esagerare. Mantenere sempre la posizione corretta e l'equilibrio. Non

raggiungere sopra o attraverso le macchine in funzione.

1. Conservare gli strumenti con cura. Mantieni gli strumenti affilati e puliti per una migliore e

prestazioni più sicure. Seguire le istruzioni per la lubrificazione e la sostituzione

Accessori. Ispezionare periodicamente i cavi dell'utensile e, se danneggiati, procurarseli

riparato da un tecnico autorizzato. Le maniglie devono essere sempre mantenute pulite, asciutte e prive

di olio e grasso. Si prega di spegnere e scollegare

prima della manutenzione e della pulizia.

1. Evitare avviamenti involontari. Assicurati che l'interruttore sia in posizione Off

quando non in uso e prima di collegarlo.

1. Stai attento. Guarda cosa stai facendo, usa il buon senso. Non utilizzare qualsiasi strumento quando sei stanco.
2. Verificare la presenza di parti danneggiate. Prima di utilizzare qualsiasi strumento, qualsiasi parte che appaia danneggiata deve essere controllata attentamente per determinare che funzioni correttamente ed esegua la funzione prevista. Verificare l'allineamento e il fissaggio delle parti mobili; eventuali parti rotte o dispositivi di montaggio; e qualsiasi altra condizione che possa compromettere il corretto funzionamento. Qualsiasi parte danneggiata deve essere adeguatamente riparata o sostituita da un tecnico qualificato. Non utilizzare lo strumento se uno qualsiasi degli interruttori non si accende e spegne correttamente.
3. Proteggersi dalle scosse elettriche. Evitare il contatto del corpo con superfici messe a terra come tubi, radiatori, cucine e involucri di frigoriferi.
4. Parti di ricambio e accessori. Durante la manutenzione, utilizzare solo pezzi di ricambio identici. L'uso di qualsiasi altra parte annullerà la garanzia. Utilizzare solo accessori destinati all'uso con l'utensile.
5. Non utilizzare l'utensile sotto l'influenza di alcol o droghe.

Leggi le etichette di avvertenza sulle prescrizioni per determinare se il tuo giudizio o i riflessi sono compromessi durante l'assunzione di farmaci. Se c'è qualche dubbio, non utilizzare lo strumento.

1. Manutenzione. Per la vostra sicurezza, è necessario eseguire la manutenzione regolarmente da un tecnico qualificato.
2. Non utilizzare mai la macchina in prossimità di materiali infiammabili.
3. NON immergere l'apparecchio in acqua o altro liquido.
4. Questo prodotto non può essere utilizzato per altri scopi. Non adatto a uso commerciale. SOLO PER USO INTERNO.
5. Non utilizzare alcool, benzina, ecc. come refrigerante.
6. Mantenere gli astanti a distanza di sicurezza dall'area di lavoro. Chiunque entri nell'area di lavoro deve indossare i dispositivi di protezione individuale. Frammenti del pezzo in lavorazione o di un accessorio rotto potrebbero volare via e causare lesioni oltre le immediate vicinanze dell'area operativa.
7. Potrebbero verificarsi operazioni per le quali l'utensile elettrico non è stato progettato, creando un pericolo e causando lesioni personali.
8. Non utilizzare accessori che non siano specificatamente progettati e consigliati dal produttore dell'utensile. Solo perché l'accessorio può essere collegato all'utensile elettrico, ciò non garantisce un funzionamento sicuro.
9. La velocità nominale dell'accessorio deve essere almeno pari alla velocità massima indicata nel manuale utente. Gli accessori che funzionano più velocemente rispetto alla loro velocità nominale possono rompersi e volare in pezzi.
10. Questo apparecchio non è destinato all'uso da parte di persone giovani o inferme a meno che non siano supervisionate da una persona responsabile per garantire che possano utilizzare l'apparecchio in modo sicuro. I bambini piccoli dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio. I bambini e gli animali domestici dovrebbero stare lontani dal prodotto.
11. Non utilizzare questa unità per scopi diversi dall'uso indicato.
12. Non utilizzarlo all'aperto o per scopi commerciali. 29. NON FARLO PULIRE CON MATERIALI ABRASIVI.
13. Non lasciarlo mai incustodito durante l'uso.

Nota: le prestazioni di questo strumento (se alimentato dalla tensione di rete) possono variare in base alle variazioni della tensione di rete locale. Anche l'uso di una prolunga potrebbe influire sulle prestazioni dell'utensile.

Avvertenza: le avvertenze, le precauzioni e le istruzioni discusse in questo manuale di istruzioni non possono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. L'operatore deve comprendere che il buon senso e la cautela sono fattori che non possono essere integrati in questo prodotto, ma devono essere applicati dall'operatore dello strumento.

1. Se la mola si allenta, spegnere immediatamente la macchina e verificare che sia montata saldamente e che non sia danneggiata.
2. Non tentare mai di fermare la mola con le mani, anche se si indossano guanti di sicurezza. La mola taglierà i guanti e la mano, causando gravi lesioni. Non utilizzare mai l'utensile senza la mola.

1. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo speciale o un gruppo disponibile presso il produttore o il suo agente di assistenza.

CONSERVARE QUESTE ISTRUZIONI

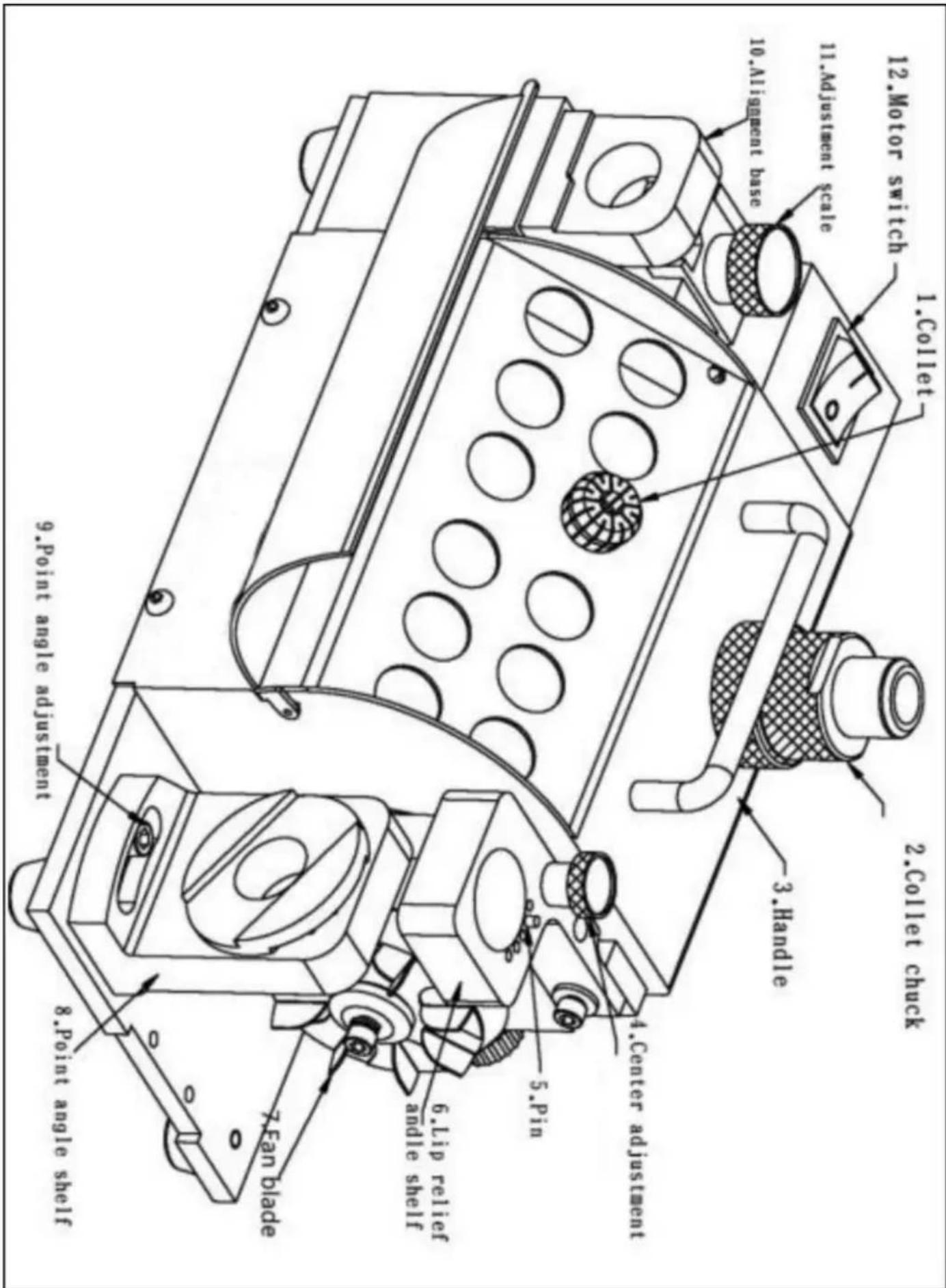

PRINCIPALI APPLICAZIONI E CARATTERISTICHE

1. La molatura è un'operazione precisa, rapida e semplice che non richiede competenze particolari.
2. Prezzo economico che riduce notevolmente i costi e migliora l'effetto di utilizzo.
3. Con la mola diamantata, può essere equipaggiata direttamente con un angolo preciso e una lunga durata.
4. Il potente motore DC controllato elettricamente: frequenza stabile, forte potenza e lunga durata.
5. La macchina è predisposta con la funzione di regolazione della dimensione del punto (punto centrale), che può coordinarsi efficacemente con il materiale del foro e la velocità di rotazione. Può controllare la precisione della qualità e prolungare la durata di servizio della punta del trapano.

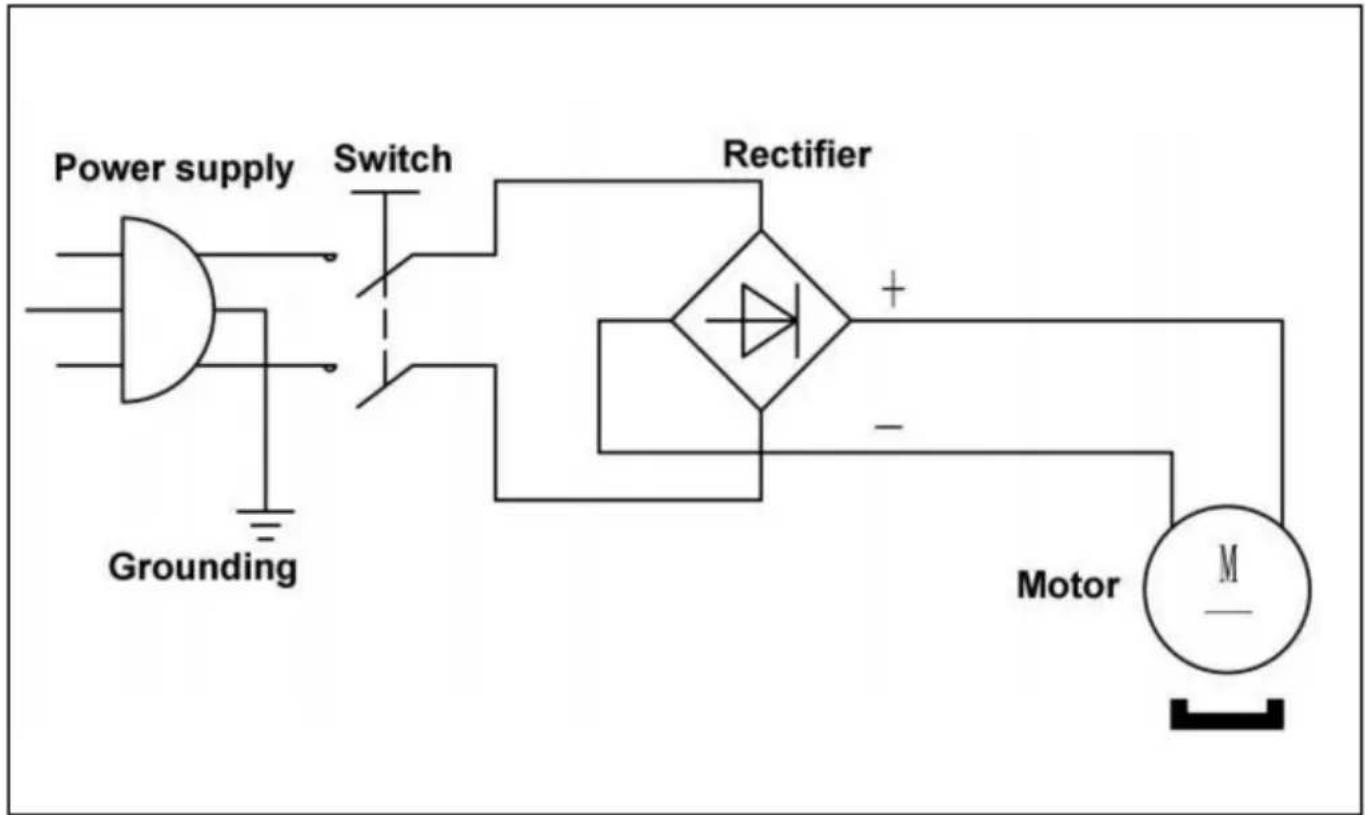

PARAMETRI DEL PRODOTTO

MODELLO	Voltaggio	II motore Energia	RETTIFICA ALLINEARE	PUNTO ANGOLO	RETTIFICA RUOTA
MR-13B	Nord America: CA 120 V 60 Hz	120 W y3 ~ y13 mm		95°~135°	CBN (per HSS) × 1 SD (per Carburo) × 1
	Unione Europea: CA 220-240 V 50Hz				CBN (per HSS) × 1 SD (per Carburo) × 1

PARTI: Pinze ER20: ÿ3-ÿ13ÿ11 pezziÿ,

pinza di serraggio (ER20) ×1

Filo elettrico×1

2 chiavi esagonali

OPERAZIONI

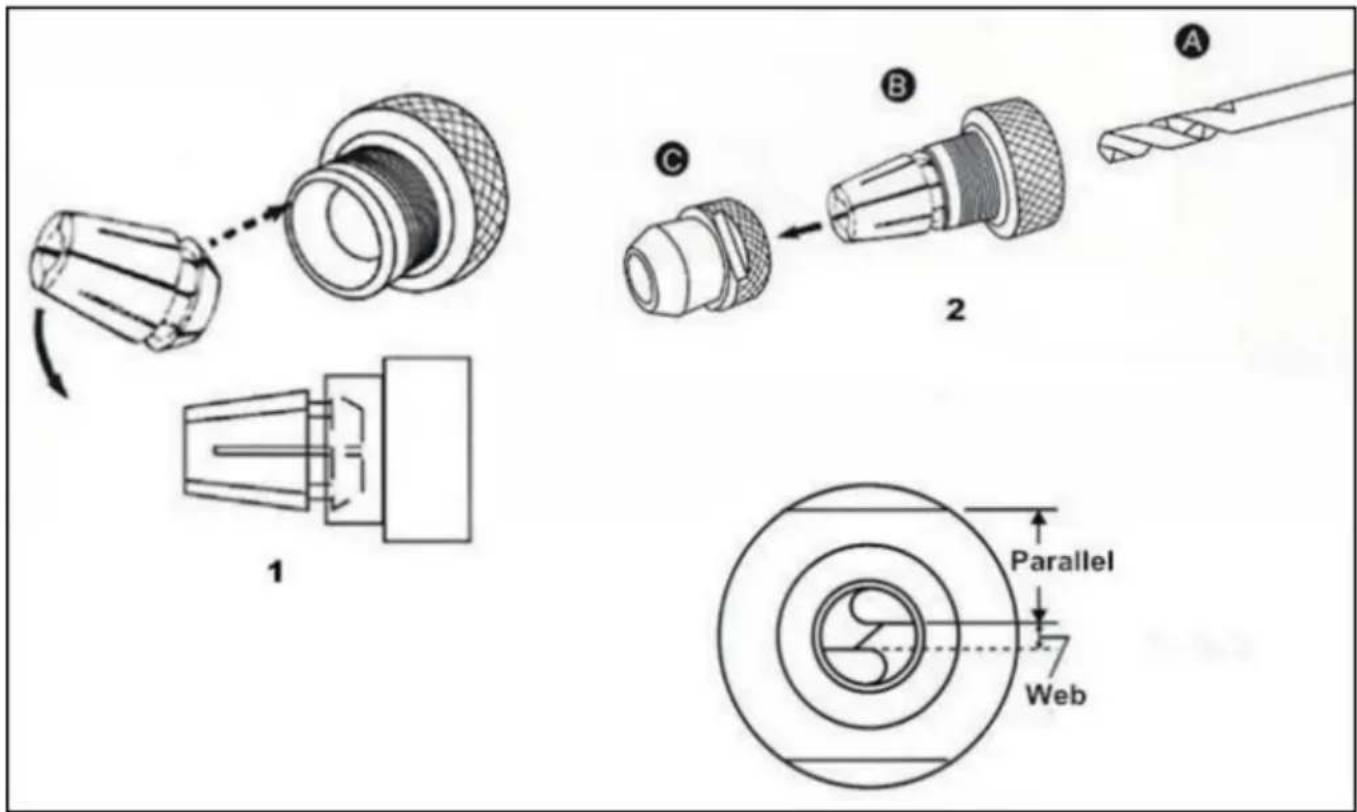

A. Installare la punta del trapano sul mandrino portapinza ER.

*Seguire il passaggio 1,2 per impostare la punta del trapano sul mandrino (senza serraggio)

1. Determinare il diametro della punta del trapano, quindi selezionare la pinza e il mandrino a pinza adeguati.
2. Inserire la pinza nel mandrino della pinza con un angolo di 45° e serrare leggermente il dado.
3. Inserire la punta del trapano nel mandrino della pinza e i dadi a circa 35 mm dalla pinza mandrino, ma non stringere troppo il trapano. Non fissare completamente il dado di serraggio con la pinza di serraggio, mantenerlo regolabile.

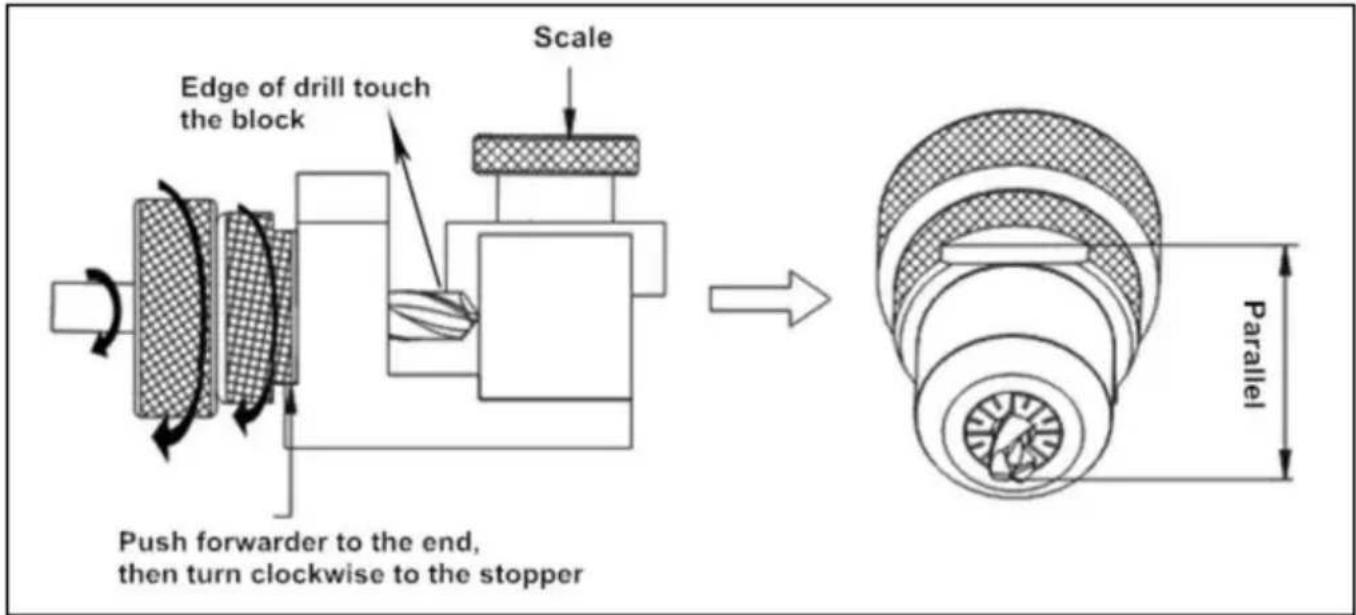

B. Allineare la punta del trapano

1. Reimpostare l'anello della scala: ruotare l'anello completamente in senso orario, quindi ruotarlo in senso antiorario fino al numero uguale alla dimensione della punta.
2. Inserire il set di mandrini nel ripiano di regolazione del nastro. Quindi collegarlo saldamente. Girarlo in senso orario fino alla fine.
3. Collegare il trapano fino all'estremità e ruotarlo in senso orario fino all'estremità.
4. Ruotare il set di mandrini in senso orario fino alla fine e serrarlo.
5. Ruotare leggermente il set del mandrino in senso antiorario ed estrarlo delicatamente. Assicurarsi che il labbro tagliente del trapano sia parallelo alla fessura di bloccaggio.

dado prima dell'inizio del lavoro di rettifica. Se non è parallelo, regolarlo di nuovo.

Attenzione: se il labbro di taglio è rivolto verso il basso, è necessario aumentare la dimensione del nastro del ripiano di regolazione. Se è verso l'alto, diminuire la scala del web del ripiano di regolazione.

Quando la lunghezza della scanalatura di una punta si riduce, lo spessore dell'anima di una punta diminuisce diventerebbe più spesso. Quindi, a parità di diametro delle frese, tanto più corta è la lunghezza di un trapano, maggiore deve essere la scala del ripiano di regolazione del nastro è aumentato.

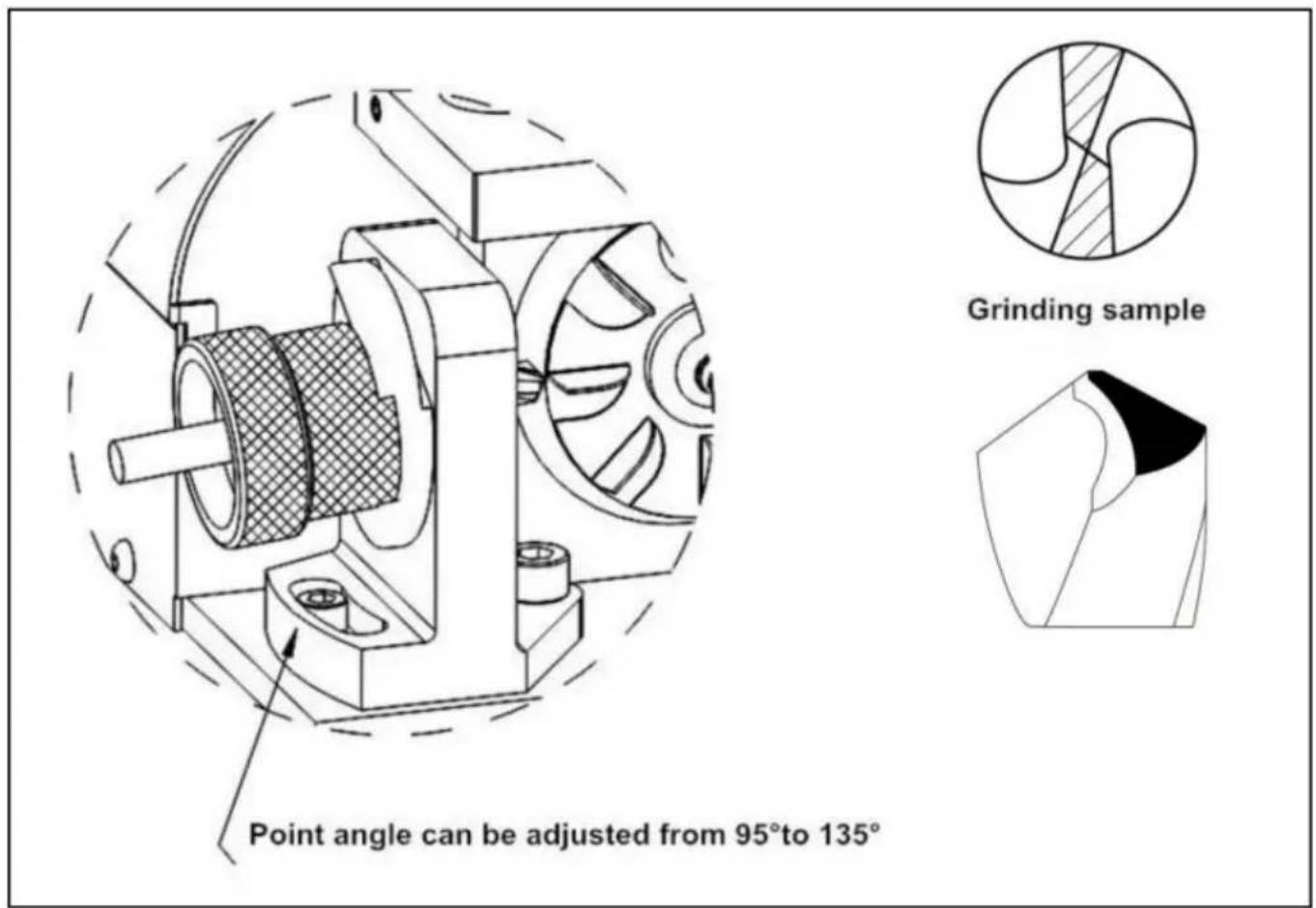

C. Rettificare l'angolo della punta

Accendere l'interruttore di alimentazione e attendere fino a quando la rotazione del motore è stabile (circa 10 secondi), inserire il set di mandrini nel ripiano per la molatura angolare delle punte.

La fessura del dado di serraggio deve adattarsi ai due perni del ripiano di macinazione.

Inserire delicatamente il trapano nel ripiano di molatura fino a raggiungere la mola.

Macinare il trapano muovendolo a sinistra e a destra finché il rumore della macinatura non scompare. E poi girati dall'altra parte, fai lo stesso per affilare il trapano.

* La dimensione di macinazione del trapano è 2 mm-13 mm (15 mm). * L'angolo della punta della punta è compreso tra 95° e 135°. * Durante la rettifica, non tenere lo stelo della punta, ciò ne influenzerà la precisione.

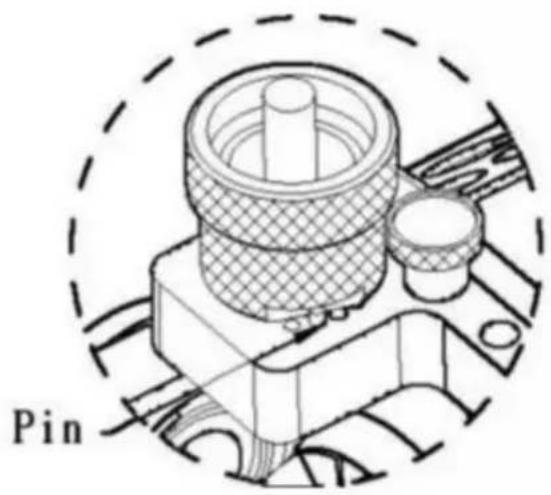

D. Molare l'angolo di scarico del labbro

Metti il set di mandrini nel ripiano per la divisione dei punti. La fessura del dado di serraggio deve adattarsi al perno del ripiano di macinazione. Inserire delicatamente il trapano nel ripiano di macinazione fino a raggiungere la mola. Smerigliare il trapano muovendosi a sinistra e a destra fino a che il rumore stridente scompare. Tornare al centro del perno ed estrarre, poi girati dall'altra parte, fai lo stesso per affilare il trapano.

PULIZIA E MANUTENZIONE

Si prega di pulire l'intera unità con una pistola ad aria compressa, in particolare i fori, prima e dopo l'uso.

SOSTITUZIONE DELLA RUOTA

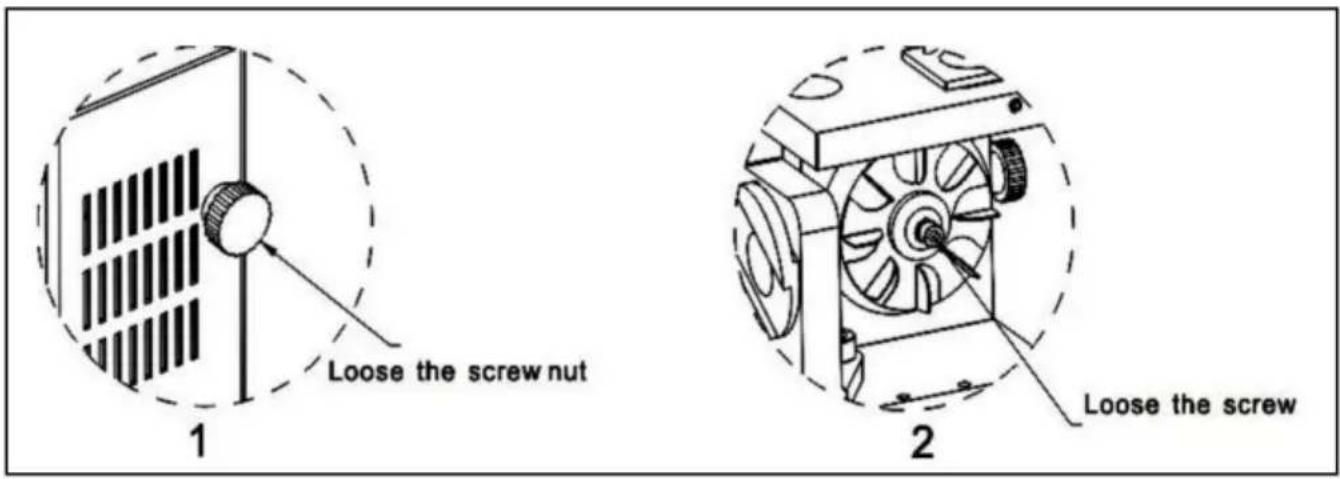

A. Aprire il copriruota

1. Assicurarsi che il cavo di alimentazione sia scollegato in modo sicuro.
2. Quindi utilizzare la chiave esagonale da 4 mm per allentare la vite e aprire il coperchio.

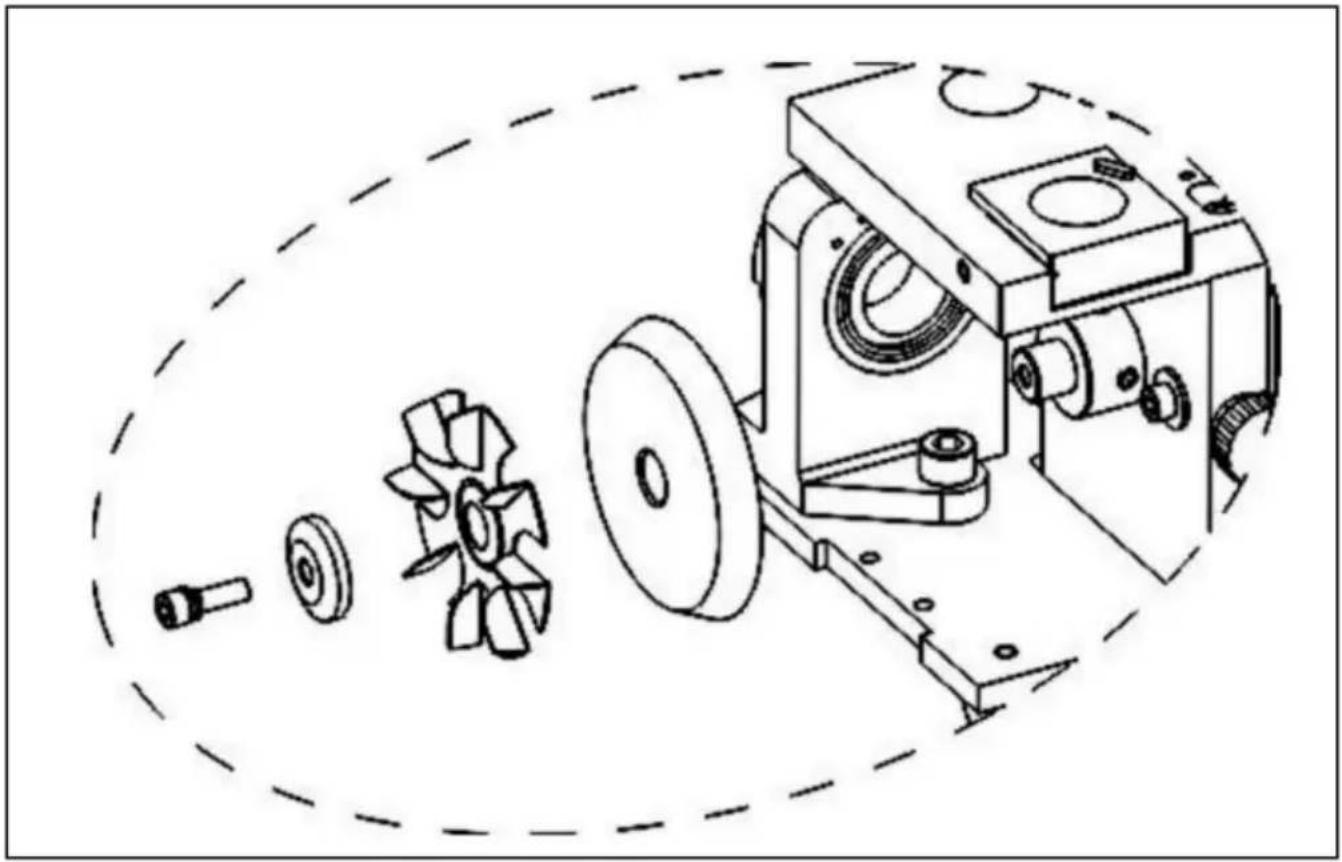

B. Estrarre la mola

1. Utilizzare la spazzola per pulire la macchina, quindi utilizzare un panno asciutto per pulire la superficie.
2. Se si utilizza solo la macchina, attendere 3 minuti dopo la macinazione che la temperatura scenda.
3. Utilizzare la mano sinistra per tenere la ruota, quindi utilizzare la chiave esagonale da 4 mm per allentare la vite in senso antiorario con la mano destra.
4. Estrarre la mola diamantata dalla macchina.
5. Sostituire con una nuova mola.
6. Mettere la ruota sull'asse principale del motore e serrare la vite e il copriruota per completare.

Nota: l'asse principale del motore è molto preciso; se ciò può comportare un lavoro errato o danni, influenzando così la posizione della mola.
