K72 80 - Mandrin de tour Vevor - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil K72 80 Vevor au format PDF.
| Type de produit | Mandrin de tour à 4 mors indépendants |
| Marque | Vevor |
| Modèle | K72 80 |
| Nombre de mors | 4 |
| Type de serrage | Indépendant (chaque mors réglable séparément) |
| Diamètre extérieur (D1) | 55 mm |
| Diamètre de fixation (D2) | 66 mm |
| Diamètre de passage (D3) | 22 mm |
| Hauteur hors tout (H1) | 42 mm |
| Hauteur de mors (h) | 4 mm |
| Poids net | 2,5 kg |
| Vitesse maximale | 4800 tr/min |
| Plage de serrage intérieur | 5-35 mm |
| Plage de serrage extérieur | 35-80 mm |
| Fixation | 3 trous taraudés M6 |
| Accessoires fournis | Clé de mandrin, vis de fixation |
| Lubrification | Graissage quotidien via godet à graisse, nettoyage à l'air comprimé |
| Entretien périodique | Nettoyage et lubrification approfondis deux fois par an |
| Précautions de sécurité | Ne pas utiliser de rallonge sur la clé ; ne pas dépasser la vitesse maximale ; ne pas serrer à la limite extrême |
| Utilisation | Convient pour pièces irrégulières grâce aux mors indépendants |
FOIRE AUX QUESTIONS - K72 80 Vevor
Questions des utilisateurs sur K72 80 Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Mandrin de tour au format PDF gratuitement ! Retrouvez votre notice K72 80 - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil K72 80 de la marque Vevor.
MODE D'EMPLOI K72 80 Vevor
Technique Certificat d'assistance et de garantie électronique www.vevor.com/support
MANDRIN DE TOUR
MODÈLE : K72 80 K72 100 K72 125 K72 160 K72 200 K72 250
Paramètres caractéristiques des dimensions
| Taille mm | D1 | D2 | D3 | H1 | h | zd | Poids net kg | Vitesse maximale tr/min |
| 80 | 55 | 66 | 22 | 42 | 4 | 3-M6 | 2.5 | 4800 |
| 100 | 72 | 84 | 25 | 54 | 4 | 4-M8 | 3 | 4800 |
| 125 | 95 | 108 | 30 | 56 | 6 | 4-M8 | 5 | 4200 |
| 160 | 65 | 95 | 55 | 65 | 5 | 4-M10 | 9 | 3800 |
| 200 | 80 | 112 | 70 | 71 | 6 | 4-M10 | 15 | 2100 |
| 250 | 110 | 130 | 100 | 80 | 6 | 4-M12 | 23 | 1800 |
Mandrin indépendant à quatre mâchoires K72, chaque mâchoire peut tourner indépendamment et les mâchoires peuvent être tournées vers l'avant ou vers l'arrière
Peut traiter des produits irréguliers
Prudence
a) Ne pas ajouter un tube sur la clé lors du serrage de la pièce p que le couple d'entrée ne dépasse la limite cassera le mandrin.
b) Ne serrez pas la pièce dans le serrage maximal. portée si possib
c) Ne courez pas à la vitesse maximale à l'approche de la limite de maximale.
d) Les mandrins avec engrenage « 0 » en serrage enfin pour assure l'exactitude.
e) Ne pas dépasser la vitesse maximale du mandrin pendant le fonctionnement.
Entretien et inspection
1 Les mandrins doivent être entretenus pendant que la machine outils d'entretien.
2 Lubrifiez (au niveau du godet à graisse) et nettoyez (utilisez l'air comprimé) les mandrins tous les jours, dans afin de maintenir sa pré et sa durabilité.
3 Lavez et lubrifiez toutes les surfaces de travail de les mandrins au deux fois par an. Lorsque le en utilisant la fréquence de croissance de machine-outil ou à les conditions particulières de fonctionnement, ajoute le temps de maintenance du mandrins. Dépannage
(Tableau 5)
| Problème | Cause | Contre - mesures |
| Serrage insuffisant | Les enroulements sont coniques et conformes à la dimension | Remplacer les mâchoires |
| La longueur de serrage axiale est | Augmenter la durée des claquements de mains | |
| Le cône dans la pièce à usin | Traiter la surface de la pièc | |
| Le couple d'entrée est faible | Augmenter le couple d'entrée | |
| Sur la plage de serrage | Remplacer les mandrins | |
| La lubrification est mauvaise | Plus de lubrification | |
| Pauvre précision | En utilisant des pinces ou en travail sale | Entretien des mâchoires et de pièce à usiner propre pendant travail |
| Lors du remplacement des mâchoirs les mâchoires n 1, 2, 3 sont incorrectes | Monter la mâchoire dans l'ord | |
| Il y a un problème avec le mande cône court | Régler les mandrins Position de montage | |
| Surface à cône court sale lorsqu' mandrins de montage | Maintenir le nettoyage à cône court | |
| la dimension nonting | Adaptateur correspondant conforme exiger | |
| kapiar plats nith zhkn | Adaptateur correspondant | |
| orsetion tolsrae trop grand e | conformeexiger | |
| Des impuretés dans la mâchoiresupérieure et la mâchoire inférieu | Gardez les mâchoires supérieureet les mâchoires de base propors du remplacement desmâchoires | |
| L'arc de serrage n'est pas coniqdimension conforme | Remplacer les mâchoires | |
| Cear shalne fonctionnepas | Impureté chose dans les mandrin | Nettoyer et lubrifier |
| La lubrification est mauvaise | Lubrifier |

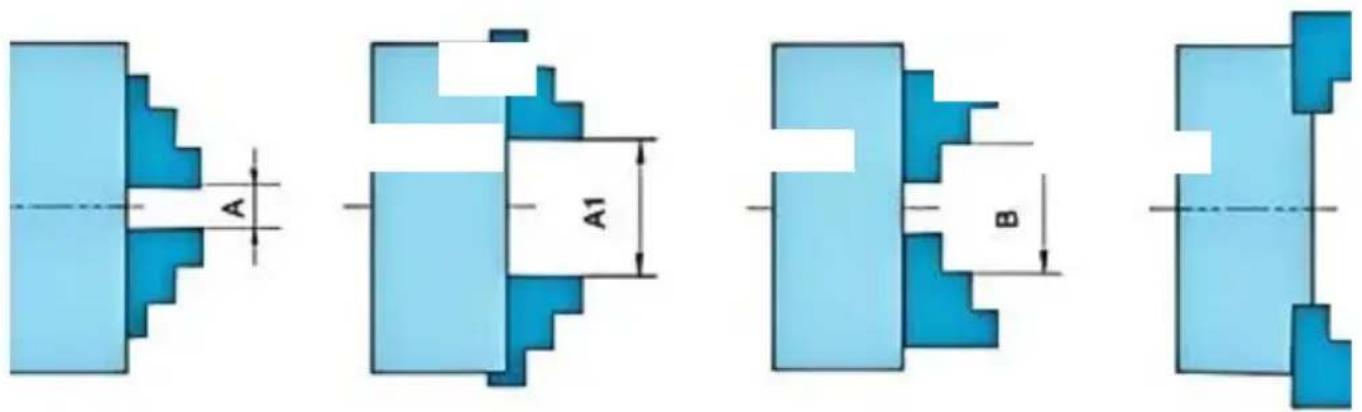

CLAMPING RANGE
Plage de serrage
| DTaille | Plage de serrage des mâchoires internes | Plage de serrage des mâchoires externes |
| A-A1 | B-B1 | |
| 80 | 5-35 | 35-80 |
| 100 | 6-45 | 40-100 |
| 125 | 7-57 | 48-125 |
| 160 | 8-80 | 50-160 |
| 200 | 10-100 | 63-200 |
| 250 | 15-130 | 80-250 |
STANDARD ACCESSORIES
| K72 | 80 | K72 | 100 | K72 | 125 |
| K72 | 160 | K72 | 200 | K72 | 250 |
| PIÈCE N° | DESCRIPTION | Qté |
| 1 | Mandrin à clé | 1 |
| 2 | Vis | 3 |
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shanghai 200000 CN.
Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOO
NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anah
Technique Certificat d'assistance et de garantie électronique www.vevor.com/support
