K72 80 - Drehfutter Vevor - Kostenlose Bedienungsanleitung

Produkttyp	4-Backen-Drehfutter unabhängig
Marke	Vevor
Modell	K72 80
Anzahl der Backen	4
Spannart	Unabhängig (jede Backe separat einstellbar)
Außendurchmesser (D1)	55 mm
Befestigungsdurchmesser (D2)	66 mm
Durchgangsdurchmesser (D3)	22 mm
Gesamthöhe (H1)	42 mm
Backenhöhe (h)	4 mm
Nettogewicht	2,5 kg
Maximalgeschwindigkeit	4800 U/min
Innenspannbereich	5-35 mm
Außenspannbereich	35-80 mm
Befestigung	3 Gewindebohrungen M6
Mitgeliefertes Zubehör	Spannfutterschlüssel, Befestigungsschrauben
Schmierung	Tägliche Schmierung über Schmiernippel, Reinigung mit Druckluft
Regelmäßige Wartung	Gründliche Reinigung und Schmierung zweimal jährlich
Sicherheitsvorkehrungen	Keine Verlängerung am Schlüssel verwenden; Maximalgeschwindigkeit nicht überschreiten; nicht bis zur äußersten Grenze spannen
Verwendung	Geeignet für unregelmäßige Werkstücke durch unabhängige Backen

Häufig gestellte Fragen - K72 80 Vevor

Wie hoch ist die maximale Geschwindigkeit des Spannfutters K72 80?

Die maximale Geschwindigkeit beträgt 4800 U/min. Diese Grenze niemals überschreiten.

Was ist der Außenspannbereich des Spannfutters?

Der Außenspannbereich beträgt 35 bis 80 mm.

Wie ersetze ich die Backen des Spannfutters?

Die Backen müssen in der nummerierten Reihenfolge (1, 2, 3, 4) montiert werden. Stellen Sie sicher, dass die Kontaktflächen sauber und korrekt sind.

Was tun, wenn die Spannung unzureichend ist?

Überprüfen Sie, ob die Wicklungen nicht konisch sind, ob die Spannlänge ausreichend ist, ob das Eingangsdrehmoment angemessen ist und ob die Schmierung gut ist.

Wie pflege ich das Spannfutter täglich?

Schmieren Sie täglich über den Schmiernippel und reinigen Sie mit Druckluft, um Genauigkeit und Haltbarkeit zu erhalten.

Wie oft sollte eine gründliche Wartung durchgeführt werden?

Reinigen und schmieren Sie alle Arbeitsflächen mindestens zweimal jährlich oder häufiger je nach Nutzung.

Kann ich ein Rohr verwenden, um das Drehmoment am Schlüssel zu erhöhen?

Nein, niemals ein Rohr auf den Schlüssel stecken, da dies das Spannfutter brechen könnte. Das Eingangsdrehmoment darf die Grenze nicht überschreiten.

Wie verbessere ich die Spannpräzision?

Halten Sie die Backen und das Werkstück während der Arbeit sauber, und stellen Sie sicher, dass die Backen in der richtigen Reihenfolge montiert sind und der Kegel sauber ist.

Was tun, wenn das Spannfutter nicht funktioniert?

Reinigen und schmieren Sie das Spannfutter. Wenn das Problem weiterhin besteht, überprüfen Sie, ob Verunreinigungen in den oberen und unteren Backen vorhanden sind.

Welches Zubehör wird mit dem Spannfutter geliefert?

Das Spannfutter wird mit einem Spannfutterschlüssel und Befestigungsschrauben geliefert.

BEDIENUNGSANLEITUNG K72 80 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

DREHFUTTER

MODELL: K72 80 K72 100 K72 125

K72 160 K72 200 K72 250

Dimensionsmerkmalparameter

Größe mm	T1 (T1)	T2 - Der zweite Tag	T3 - Die wunderbare Welt der Träume	H1	H	zd	Nettogewicht kg	Maximalgeschwindigkeit U/min
80	55	66	22	42	4	3-M6	2.5	4800
100	72	84	25	54	4	4-M8	3	4800
125	95	108	30	56	6	4-M8	5	4200
160	65	95	55	65	5	4-M10	9	3800
200	80	112	70	71	6	4-M10	15	2100
250	110	130	100	80	6	4-M12	23	1800

K72 unabhängiges Vierbackenfutter, jede Backe kann unabhängig rotieren und die Backen können vorwärts oder rückwärts gedreht werden. Kann unregelmäßige Produkte verarbeiten.

Vorsicht

a) Setzen Sie beim Einspannen des Werkstücks nicht das Rohr auf den Schraubenschlüssel, um ein Überschreiten des Eingangsdrehmoments zu vermeiden. Das Futter wird durch die Begrenzung kaputt gehen. b) Spannen Sie das Werkstück nicht mit maximaler Spannkraft ein, wenn möglich. c) Laufen Sie nicht mit Höchstgeschwindigkeit, wenn Sie sich der maximalen Spanngrenze nähern. d) Die Spannfutter mit "0"-Gang endlich klemmen, um die Genauigkeit sicherzustellen. e) Überschreiten Sie während des Betriebs nicht die maximale Spannfutterdrehzahl.

Wartung und Inspektion

1. Die Wartung der Spannfutter sollte bei laufender Maschine erfolgen. Werkzeuge warten. 2. Schmieren (an der Fettkammer) und reinigen (mit Druckluft) die Chucks jeden Tag, um die Genauigkeit und Haltbarkeit zu erhalten. 3. Waschen und schmieren Sie die gesamte Arbeitsfläche des Spannfutts mindestens zweimal jährlich. Wenn die Nutzungshäufigkeit der Werkzeugmaschine steigt oder die speziellen Betriebsbedingungen vorliegen, fügen Sie die Wartungszeiten der Spannfutter hinzu. Fehlerbehebung

(Tabelle 5)

Problem	Ursache	Gegenmaßnahmen
Unzureichen de Klemmung	Die Kegelform entspricht nicht de Abmessungen	Backen ersetzen
	Die Achsklemmlänge ist kurz	Länge des Klatschens erhöher
	Der Konus im Werkstück	Werkstückoberfläche bearbeiten
	Das Eingangsdrehmoment klein	Erhöhen Sie das Eingangsdrehmoment
	Über den Klemmbereich	Spannfutter ersetzen
	Die Schmierung ist schlecht	Mehr schmieren
Arm Genauigkeit	Bei der Verwendung von Spannvorrichtungen oder bei der A mit Schmutz	Wartungsbacken und Werkstückreinigung beim Arbeite
	Beim Ersetzen der Backen sind Backen Nr. 1, 2 und 3 falsch	Montieren Sie den Kiefer in Reihenfolge
	Etwas stimmt nicht mit dem Kurzkegelfutter	Einstellen der Spannfutter Einbaulage
	Kurzkegelfläche verschmutzt bei Aufnahmefutter	Behalten Sie die Kurzkegel sauber
	Mbipiar acomer nt nach der Nich Dimension	Passender Adapter konform fordern
	Kapiar-Platten mit Zhkn orsetion tolsrae zu groß e	Passender Adapter konform fordern
	Verunreinigungen im Oberkiefer un	Halten Sie die Montagefläche
	Unterkiefer	Ober- und Unterbacken saubewenn Sie die Backen austausch
	Der Klemmbogen verjüngt sich nicDimension anpassen	Backen ersetzen
Cear soll funktioniert nicht	Verunreinigung Sache in die Spannf	Reinigen und schmieren
	Die Schmierung ist schlecht	Schmieren

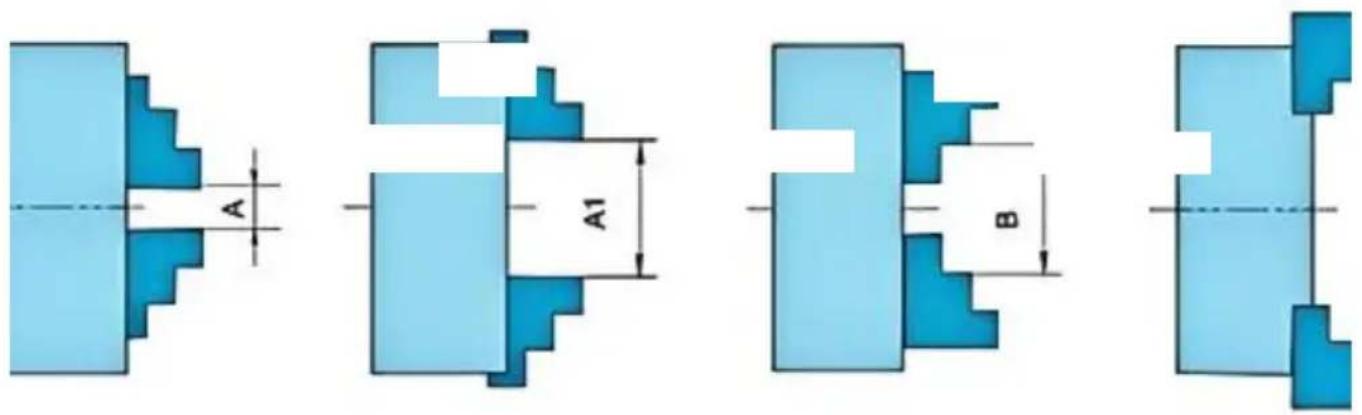

Klemmbereich

Klemmbereich

DGröße	Innenbacken Spannbereich	Spannbereich der Außenbacken
	A-A1	B-B1
80	5-35	35-80
100	6-45	40-100
125	7-57	48-125
160	8-80	50-160
200	10-100	63-200
250	15-130	80-250

Standardzubehör

TEIL NR.	BESCHREIBUNG	Menge
1	Zahnkranzbohrfutter	1
2	Schrauben	3

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
