K72 80 - Uchwyt tokarski Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt tokarski z 4 niezależnymi szczękami
Marka	Vevor
Model	K72 80
Liczba szczęk	4
Rodzaj mocowania	Niezależne (każda szczęka regulowana osobno)
Średnica zewnętrzna (D1)	55 mm
Średnica mocowania (D2)	66 mm
Średnica przejścia (D3)	22 mm
Wysokość całkowita (H1)	42 mm
Wysokość szczęki (h)	4 mm
Masa netto	2,5 kg
Maksymalna prędkość	4800 obr/min
Zakres mocowania wewnętrznego	5-35 mm
Zakres mocowania zewnętrznego	35-80 mm
Mocowanie	3 gwintowane otwory M6
Akcesoria w zestawie	Klucz do uchwytu, śruby mocujące
Smarowanie	Codzienne smarowanie przez smarowniczkę, czyszczenie sprężonym powietrzem
Okresowa konserwacja	Gruntowne czyszczenie i smarowanie dwa razy w roku
Środki ostrożności	Nie używać przedłużki na kluczu; nie przekraczać maksymalnej prędkości; nie zaciskać do skrajnej granicy
Zastosowanie	Nadaje się do nieregularnych części dzięki niezależnym szczękom

Często zadawane pytania - K72 80 Vevor

Jaka jest maksymalna prędkość uchwytu K72 80?

Maksymalna prędkość to 4800 obr/min. Nigdy nie przekraczać tego limitu.

Jaki jest zakres mocowania zewnętrznego uchwytu?

Zakres mocowania zewnętrznego wynosi od 35 do 80 mm.

Jak wymienić szczęki uchwytu?

Szczęki należy montować w kolejności numerowanej (1, 2, 3, 4). Upewnij się, że powierzchnie styku są czyste i zgodne.

Co zrobić, jeśli mocowanie jest niewystarczające?

Sprawdź, czy uzwojenia nie są stożkowe, czy długość mocowania jest wystarczająca, czy moment wejściowy jest odpowiedni i czy smarowanie jest dobre.

Jak codziennie konserwować uchwyt?

Smaruj przez smarowniczkę i czyść sprężonym powietrzem codziennie, aby utrzymać precyzję i trwałość.

Jak często przeprowadzać gruntowną konserwację?

Myj i smaruj wszystkie powierzchnie robocze co najmniej dwa razy w roku, lub częściej w zależności od użytkowania.

Czy mogę użyć rurki, aby zwiększyć moment obrotowy na kluczu?

Nie, nigdy nie dodawać rurki na klucz, ponieważ może to złamać uchwyt. Moment wejściowy nie może przekraczać limitu.

Jak poprawić precyzję mocowania?

Utrzymuj szczęki i przedmiot w czystości podczas pracy, upewnij się, że szczęki są zamontowane we właściwej kolejności, a stożek jest czysty.

Co zrobić, jeśli uchwyt nie działa?

Wyczyść i nasmaruj uchwyt. Jeśli problem nadal występuje, sprawdź, czy nie ma zanieczyszczeń w górnej i dolnej szczęce.

Jakie akcesoria są dostarczane z uchwytem?

Uchwyt jest dostarczany z kluczem do uchwytu i śrubami mocującymi.

INSTRUKCJA OBSŁUGI K72 80 Vevor

Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support

UCHWYT TOKARSKI

MODELE: K72 80 K72 100 K72 125

K72 160 K72 200 K72 250

Parametry charakterystyczne wymiarów

Rozmiar mm	D1	D2	D3	H1	H	zd	Waga netto kg	Maksymalna prędkość obr./min
80	55	66	22	42	4	3-M6	2,5	4800
100	72	84	25	54	4	4-M8	3	4800
125	95	108	30	56	6	4-M8	5	4200
160	65	95	55	65	5	4-M10	9	3800
200	80	112	70	71	6	4-M10	15	2100
250	110	130	100	80	6	4-M12	23	1800

Niezależny uchwyt czteroszczękowy K72, każda szczęka może obracać się niezależnie, a szczęki można obracać do przodu lub do tyłu Może przetwarzać produkty o nieregularnych kształtach

! Ostrożność

a) Nie dodaj rurkę do klucza, gdy zaciskasz obrabiany przedmiot, aby uniknąć przekroczenia momentu wejściowego limit złamie Chucka.
b) Nie zaciskaj przedmiotu obrabianego w maksymalnym zacisku zasięc jeśli to możliwe.
c) Nie biegnij z maksymalną prędkością, gdy się do niego zbliżasz. maksymalny limit mocowania.
d) Uchwyty z przełożeniem „0” zaciskanie na końcu aby zapewnić dokładność.
e) Nie przekraczać maksymalnej prędkości uchwytu podczas pracy.

Konserwacja i przeglądy

1 Uchwyty należy konserwować podczas pracy maszyny narzędzia utrzymują.
2 Nasmaruj (w pojemniku na tłuszcz) i wyczyść (używając (sprężone powietrze) Chucky każdego dnia, W aby zachować jego dokładność i trwałość.
3 Umyj i nasmaruj wszystkie powierzchnie robocze te uchwyty co najr dwa razy w roku. Kiedy wykorzystując częstotliwość narzędzia maszynowego rosnącą lub specjalne warunki operacyjne, dodaj czasy konserwacji uchwyty. Rozwiązywanie problemów

(Tabela 5 )

Problem m	Przyczyna	Środki zaradcze
Niewystarczajacemocowanie	Elastyczne stożki nie są zgodnewymiarami	Wymień szczęki
	Długość zacisku osiowego s krótk	Zwiększ długość klaskania
	Stożek w przedmiocie obrabianym	Przetwarzaj powierzchnięprzedmiotu obrabianego
	Mały moment wejściowy	Zwiększ moment wejściowy
	Ponad zakresem cęgowania	Wymień uchwyty
	Słabe smarowanie	Więcej smarowania
Słabydokładność	Podczas korzystania z zacisków lpracy brudnej	Szczęki konserwacyjne i obrabiaprzedmiot czyszczone podczaspracy
	W przypadku wymiany szczęk, szcznr 1, 2, 3 są niesprawne	Zamontuj szczękę w kolejność
	Coś jest nie tak z uchwyty stożk krótkie	Wyreguluj uchwytypozycja montażowa
	Powierzchnia stożkowa krótka jestbrudna, gdy uchwyty montażowe	Utrzymujczyszczenie z krótkim stożkien
	Mbipiar acomer nt onform wymiarnienadającego się	Dopasowany adapter jest zgodrządac
	kapiar plats nith zhknorsetion tolsrae za duży e	Dopasowany adapter jest zgodrządac
	Rzeczy zanieczyszczające w górne	Podczas wymiany szczęk utrzyn
	szczęce i dolnej szczęce	powierzchnię montażową szczęk górnych i szczęk podstawowych czystości.
	Stożek łuku zaciskowego nie wym zgodny	Wymień szczęki
Cear będzie nie działa	Zanieczyszczenie rzecz w uchwyty	Wyczyść i nasmaruj
	Słabe smarowanie	Smarować

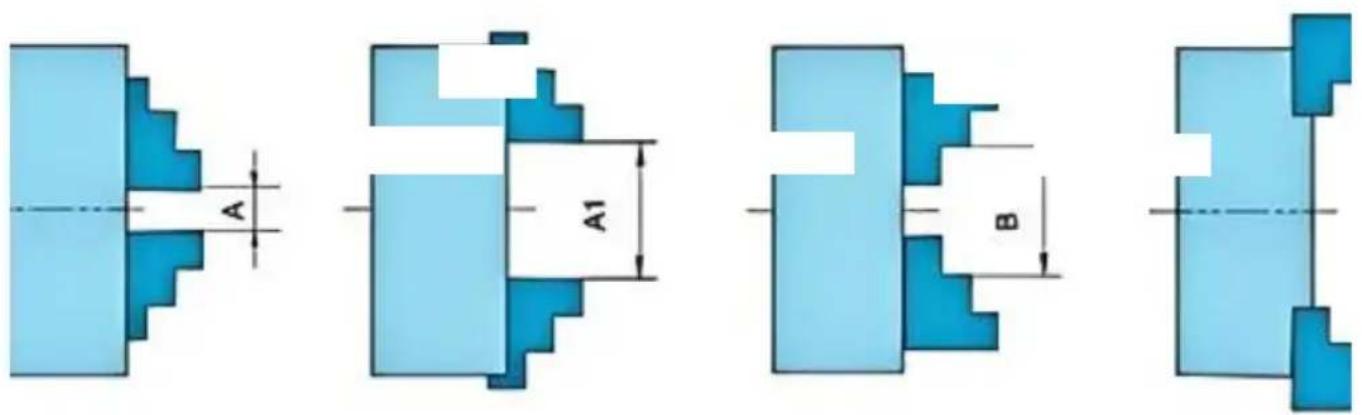

CLAMPING RANGE

Zakres zaciskania

D Rozmiar	Zakres zaciskania szczęk wewnętrznych	Zakres zaciskania szczęk zewnętrznych
	A-A1	B-B1
80	5-35	35-80
100	6-45	40-100
125	7-57	48-125
160	8-80	50-160
200	10-100	63-200
250	15-130	80-250

STANDARD ACCESSORIES

NR CZĘŚCI	OPIS	ILOŚĆ
1	Uchwyt na klucze	1
2	Śruba	3

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support
