MANUAL DE USUARIO K72 80 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

MANDRIL DE TORNO

MODELO: K72 80 K72 100 K72 125

K72 160 K72 200 K72 250

Parámetros característicos de dimensión

Tamaño mm	D1	D2	D3	H1	yo	Zd	Peso neto kilogramo	Velocidad máxima revoluciones por minuto
80	55	66	22	42	4	3-M6	2.5	4800
100	72	84	25	54	4	4-M8	3	4800
125	95	108	30	56	6	4-M8	5	4200
160	65	95	55	65	5	4-M10	9	3800
200	80	112	70	71	6	4-M10	15	2100
250	110	130	100	80	6	4-M12	23	1800

Mandril de cuatro mordazas independiente K72, cada mordaza puede girar independientemente y las mordazas se pueden girar hacia adelar hacia atrás

Puede procesar productos irregulares.

Precaución

a) No lo hagas Agregue un tubo a la llave cuando sujete la pieza de para evitar que el torque de entrada exceda El límite romperá el ma b) No sujete la pieza de trabajo con la sujeción máxima. alcance si posible.
c) No corras a la velocidad máxima cuando te acerques a el límite de sujeción.
d) Los mandriles con engranaje "0" en Sujetando por fin para garantiza precision.
e) No exceda la velocidad máxima del mandril durante el funcionamiento

Mantenimiento e inspección

1 Los mandriles deben recibir mantenimiento mientras la máquina Herramientas de mantenimiento.
2 Lubrique (en el engrasador) y limpie (use el aire comprimido) los todos los días, en para mantener su precisión y durabilidad.
3 Lave y lubrique toda la superficie de trabajo de los mandriles al r dos veces al año. Cuando el utilizando la frecuencia de la máquina herramienta crece o al Las condiciones especiales de operación, agreg el tiempos de mantenimiento de la mandriles. Solución de problemas Para solución de problemas y medición consulte la Tabla 5.

(Tabla 5 )

Problema	Causa	Contramedidas
Sujeción insuficiente	Las salidas son cónicas y no se a la dimensión.	Reemplazar las mordazas
	La longitud de sujeción axial es c	Aumentar la longitud de aplau
	El cono en la pieza de trabaj	Procesar la superficie de la p de trabajo
	El par de entrada es pequeño	Aumentar el par de entrada
	Sobre el rango de sujeción	Reemplazar mandriles
	La lubricación es deficiente	Más lubricación
Pobre exactitud	Al utilizar abrazaderas se ensucian trabaja con suciedad.	Mantener las mordazas y la p de trabajo limpias durante el tra
	Al reemplazar las mordazas, las mordazas n°. 1, 2 y 3 son incorre	Monte la mandíbula en order
	Algo anda mal con el mandriles de corto	Ajuste los mandrilesPosición de montaje
	La superficie cónica corta está su cuando mandriles de montaje	Mantener el cono corto limpio
	acomer nt onformar la dimensió nonting	Adaptador compatible exigir
	planos de planta con zhkn La tolsrae de la orseción es dema grande	Adaptador compatible exigir
	Cosas impuras en la mandíbula su y la mandíbula base	Mantenga limpias las caras o montaje de las mordazassuperiores y de la base cuar reemplace las mordazas
	El arco de sujeción no se estre dimensión conforme	Reemplazar las mordazas
Cear debe no funciona	Impureza cosa en Los mandriles	Limpiar y lubricar
	La lubricación es deficiente	Lubricar

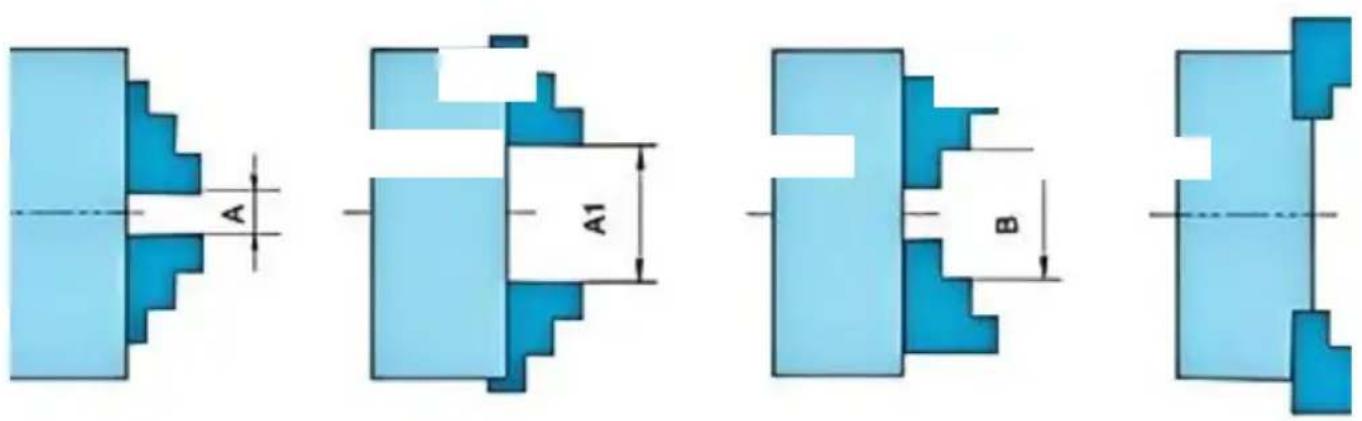

CLAMPING RANGE

Rango de sujeción

DTamaño	Rango de sujeción de la mordazas internas	Rango de sujeción de mordazas externas
	A-A1	B-B1
80	5-35	35-80
100	6-45	40-100
125	7-57	48-125
160	8-80	50-160
200	10-100	63-200
250	15-130	80-250

STANDARD ACCESSORIES

K72 80 K72 100 K72 125

K72 160 K72 200 K72 250

NÚMERO DE PIEZA	DESCRIPCIÓN	CANTIDAD
1	Portabrocas de llave	1
2	Tornillo	3

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NS 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

UK

REP

YH CONSULTING LIMITED.

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
