Marque	Vevor
Modèle	KD-Y7648
Type de produit	Laminoir manuel pour bijouterie
Ouverture maximale des rouleaux	7 mm
Diamètre des rouleaux	Φ 49 mm
Zone plate	76 mm
Rouleaux pour fil carré (rainures)	1 / 1,5 / 2 / 3 / 4 / 5 / 6 mm
Rouleaux pour fil demi-cercle (rainures)	2 / 2,5 / 3 / 3,5 / 4,5 / 5 / 7,5 / 9 / 10 mm
Matériau de construction	Acier
Couleur	Noir et orange
Métaux adaptés	Or, or K, argent sterling, argent 925, cuivre, aluminium, autres métaux ductiles
Réglage de la hauteur	Poignée en T réglable, rotation 1/2 tour par passe
Système d'entraînement	Manivelle avec réducteur de vitesse
Accessoires inclus	Manivelle, rouleau supplémentaire, poignée en T, boulons, rondelle, chiffon de polissage, bâton d'argent, couteau en agate, bague en plastique, manuel
Entretien et nettoyage	Huiler les pièces mobiles, essuyer les rouleaux avec une légère couche d'huile, polir les marques avec un produit antirouille
Sécurité	Porter des lunettes de sécurité, ne pas utiliser si fatigué ou sous influence, garder les enfants à distance, pas de vêtements amples
Garantie	Assistance technique et certificat de garantie électronique sur www.vevor.com/support
Pièces détachées et réparabilité	Rouleaux polissables, bagues graissables, boîte de vitesses sans entretien particulier
Informations générales	Conçu pour bijouterie, métaux non ferreux, ne pas laminer d'acier trempé

FOIRE AUX QUESTIONS - KD-Y7648 Vevor

Comment régler l’écart entre les rouleaux ?

Utilisez la poignée en T sur le dessus : tournez dans le sens horaire pour abaisser le rouleau supérieur (réduire l’écart), antihoraire pour l’augmenter. Un demi-tour par passe est recommandé.

Quels métaux peut-on laminer avec ce laminoir ?

Ce laminoir est conçu pour les métaux ductiles comme l’or, l’argent, le cuivre, l’aluminium et leurs alliages. Ne pas laminer d’acier trempé.

Comment fabriquer un fil carré ?

Utilisez les rainures en V. Faites passer le métal dans le laminoir, tournez-le à 90°, puis repassez-le. Continuez en réduisant l’écart d’un demi-tour à chaque fois. Le métal deviendra une barre carrée.

Que faire si le métal devient dur à laminer ?

Le métal se durcit lors du laminage. Il faut le recuire : chauffez-le jusqu’à rouge terne, maintenez une minute, puis trempez dans l’eau ou laissez refroidir. Cela le rendra plus souple.

Comment gaufrer un motif sur une plaque ?

Créez un sandwich : plaque de métal (face à gaufrer vers le haut), élément texturant (dentelle, fil), puis une feuille de protection (cuivre ou laiton). Passez le tout entre les rouleaux avec une pression légère (1/2 tour).

Comment entretenir les rouleaux ?

Après utilisation, essuyez les rouleaux avec un chiffon légèrement huilé pour éviter la rouille. Rangez le laminoir avec les rouleaux séparés. En cas de marques, polissez à la main avec un produit antirouille.

Quelle est la capacité maximale d’ouverture ?

L’ouverture maximale entre les rouleaux est de 7 mm.

Faut-il lubrifier régulièrement la machine ?

Oui, huilez toutes les pièces mobiles (bagues, engrenages) régulièrement. La boîte de vitesses ne nécessite pas d’entretien particulier. Appliquez de la graisse autour des bagues en fermant/ouvrant les rouleaux.

Peut-on laminer plusieurs pièces à la fois ?

Il est conseillé de laminer une seule pièce à la fois pour éviter les accidents et garantir une épaisseur uniforme.

Où trouver l’assistance technique ?

Rendez-vous sur le site www.vevor.com/support pour l’assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI KD-Y7648 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

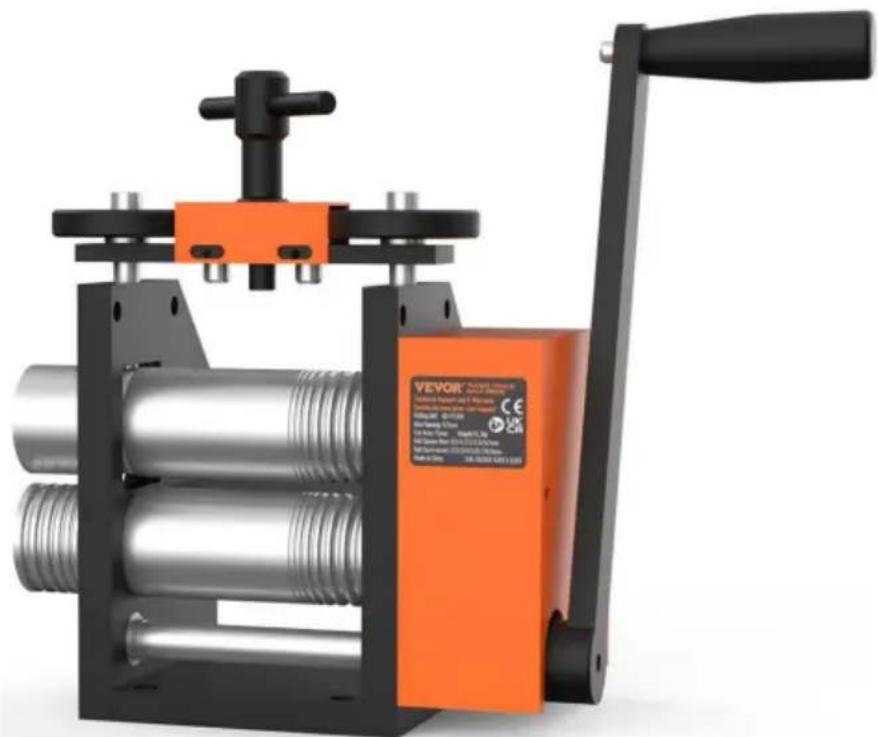

LAMINOIR

MODÈLE : KD-Y7648

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

LAMINOIR

MODÈLE : KD-Y7648

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT :

1. Lisez et comprenez l'intégralité du manuel du propriétaire avant de tenter l'assemblage ou le fonctionnement.
2. Lisez et comprenez les avertissements contenus dans ce manuel. Le non-respect de ces avertissements peut entraîner des blessures graves.
3. Ce laminoir est conçu et destiné à être utilisé uniquement par des personnes correctement formées et expérimentées. Si vous n'êtes pas familier avec les procédures de fonctionnement d'un laminoir, ne l'utilisez pas avant d'avoir reçu une formation appropriée et acquis les connaissances nécessaires.
4. N'utilisez pas ce laminoir à d'autres fins que celles pour lesquelles il est prévu.
5. Portez toujours des lunettes de sécurité ou des écrans faciaux approuvés lorsque vous utilisez cette machine. Les lunettes de vue ordinaires n'ont que des verres résistants aux chocs ; ce ne sont pas des lunettes de sécurité.
6. N'utilisez pas cette presse à mandrin lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de tout médicament.
7. Vérifiez les pièces endommagées. Avant de réutiliser le laminoir, toute pièce endommagée doit être soigneusement vérifiée pour déterminer si elle fonctionnera correctement et remplira sa fonction prévue. Vérifiez l'alignement des pièces mobiles, le blocage des pièces mobiles, la rupture de pièces, le montage et toute autre condition qui pourrait affecter son fonctionnement. Un protecteur ou une autre pièce endommagée doit être correctement réparé ou remplacé.
8. Prévoyez un espace suffisant autour de la zone de travail et un éclairage d'appoint non éblouissant.
9. Gardez les visiteurs à une distance sécuritaire de la zone de travail. Tenez les enfants à l'écart.
10. Utilisez les accessoires recommandés ; des accessoires inappropriés peuvent être dangereux.
11. Assurez-vous que la pièce est solidement fixée ou serrée sur la table.
12. Retirez les objets en vrac et les pièces inutiles de la zone.

Avant de démarrer la machine.

1. Ne laissez pas les enfants l'utiliser, attention aux mains pincées !
2. Assurez-vous de ne pas porter de vêtements amples et que vos cheveux sont bien attachés.
3. Vérifiez qu'il n'y a pas de câbles, de cordes ou quoi que ce soit qui puisse se coincer dans les rouleaux ou la poignée.
4. Métaux applicables : Or, or K, argent sterling, argent 925, cuivre, aluminium et autres métaux ductiles.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

	KD-Y7648Modèle
Ouverture maximale	7 mm
Diamètre du rouleau	Φ 49 mm
Zone plate 76 mm
Rouleau de fil carré	1/1,5/2/3/4/5/6 mm
Demi-cercle en rouleau	2/2,5/3/3,5/4,5/5 mm + 7,5/9/10 mm
Matériel	Acier
Couleur	Noir et orange

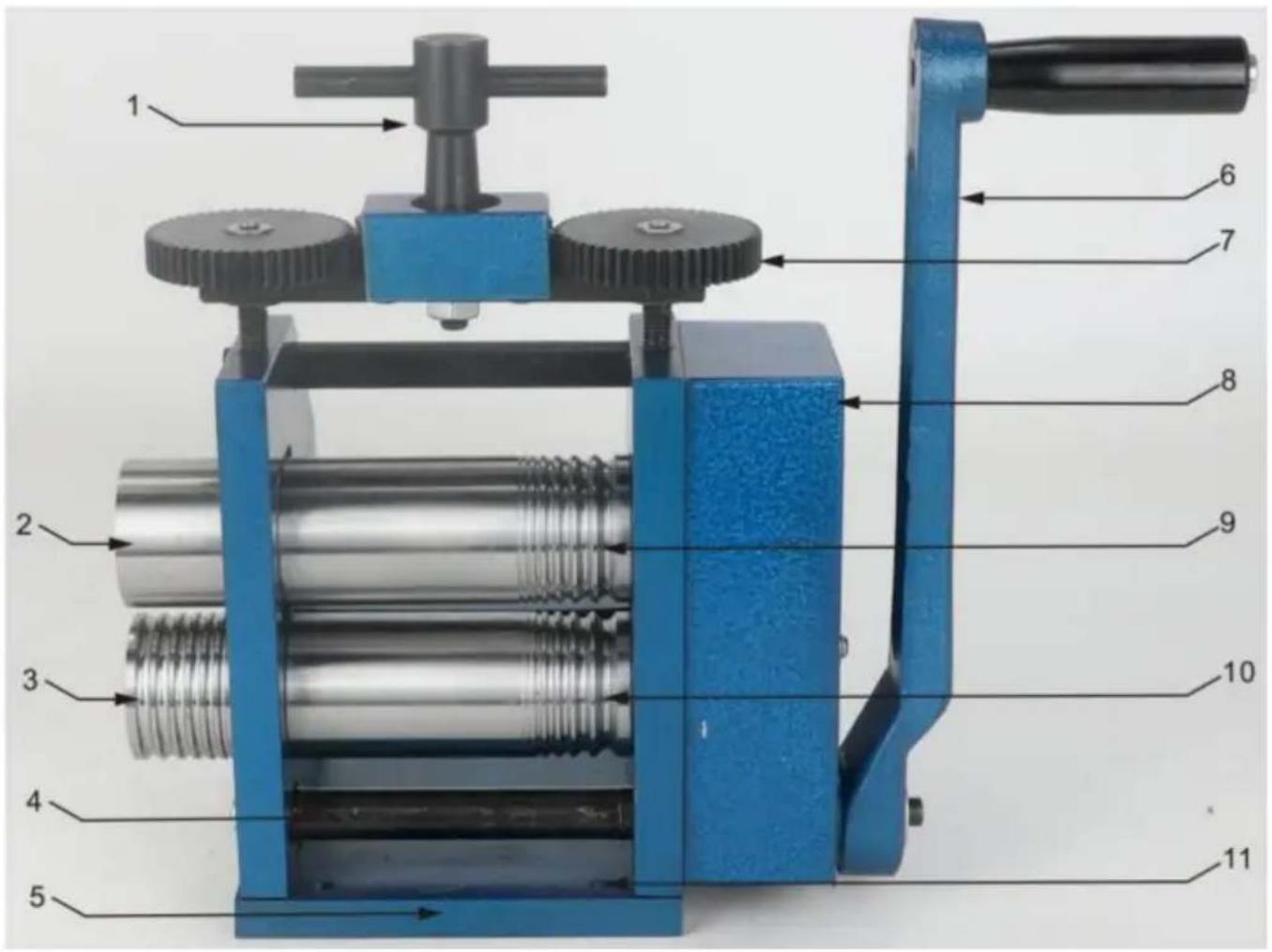

SCHÉMA DE STRUCTURE

1. Poignée en T réglable en hauteur 3. Rouleau inférieur attaché 5. Cadre du corps
2. Mécanisme de réglage de la hauteur 9. Rouleau supérieur
3. Trou de montage du comptoir

2. Rouleau supérieur attaché 4. Arbre auxiliaire rotatif 6. Poignée 8. Réducteur de vitesse 10. Rouleau inférieur

COMPOSANTS

Non.	Image	Nom	Quantité
1		Corps principal	1
2		Manivelle	1
3		Rouleau supplémentaire	1
4		Poignée en T réglable en hauteur	1
5		Boulons (y compris l'écrou)	2
6		Boulons	2
7		Rondelle	1
8		Chiffon de polissage	1
9		Bâton d'argent pour bijoux	1
10		Couteau en agate	1
11		Bague en plastique	1
12		Manuel d'utilisation	1

OPÉRATION

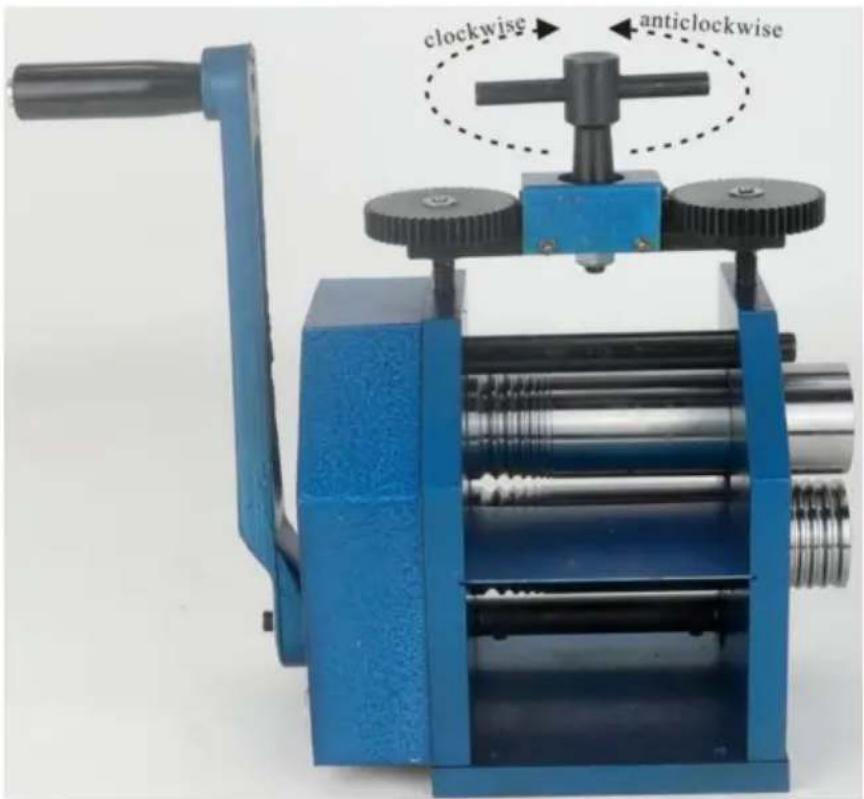

1. La barre en T sur le dessus du moulin est utilisée pour abaisser ou relever le rouleau supérieur. Augmenter la distance entre les deux rouleaux. Notez que seul le rouleau supérieur monte et descend, et que le rouleau inférieur reste fixe. Tourner la barre en T dans le sens des aiguilles d'une montre (en regardant vers le bas depuis le dessus) abaissera le rouleau supérieur et réduira l'écart, ce qui produira un fil ou une feuille plus fin. Tourner la barre en T dans le sens inverse des aiguilles d'une montre soulèvera le rouleau supérieur, augmentant l'écart pour les matériaux plus épais.

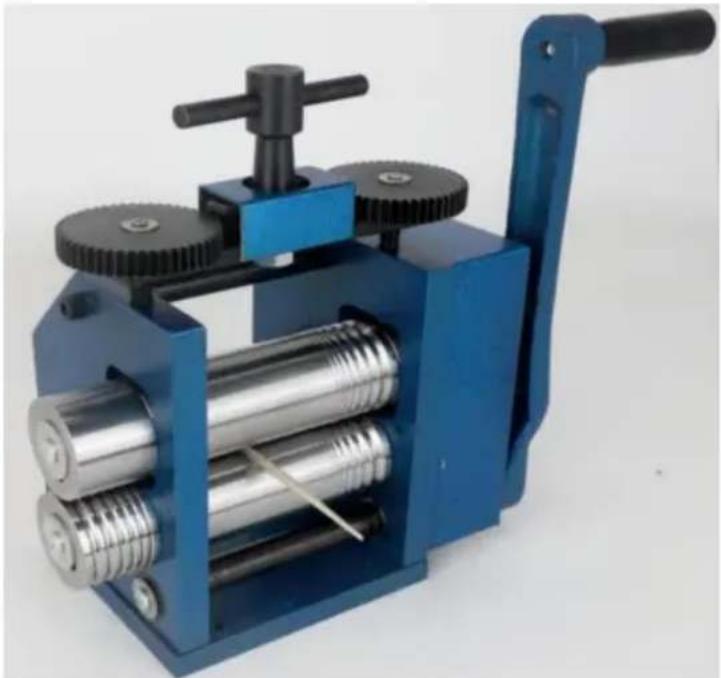

1. En fonctionnement normal, commencez par ouvrir les rouleaux et insérer votre métal à réduire. Tournez la barre en T pour abaisser le rouleau supérieur jusqu'à ce qu'il touche votre métal. Retirez votre métal et faites tourner la barre en T d'un demi-tour supplémentaire. Réinsérez votre métal et tournez la manivelle, de sorte que le rouleau tourne vers l'intérieur et saisit votre métal, le faisant rouler loin de vous.

Continuez à tourner la barre en T d'un demi-tour avant chaque passage et cela réduira lentement l'épaisseur de votre matériau.

Selon l'effet souhaité, vous souhaiterez peut-être faire pivoter votre métal de 90° afin de créer des barres carrées ou rectangulaires.

REMARQUE : lorsque vous réduisez l'épaisseur de votre métal, sa longueur augmente généralement de manière assez spectaculaire. Vous pouvez également constater une légère augmentation de la largeur, mais cela sera moins perceptible. Si vous le faites pivoter de 90° après chaque passage, il deviendra plus fin et plus long. Tenez-en compte lors de la découpe ou du moulage de votre pièce de départ initiale.

1. Fabriquez un fil carré en utilisant les rainures en V. Il est d'abord important que votre métal soit uniforme et parallèle. En partant du lingot coulé, faites-le rouler dans la machine ; faites tourner le matériau de 90 degrés, puis faites-le rouler à nouveau dans la machine. Remarque : à chaque fois, la tige en forme de T tourne d'un demi-tour, permettant à l'arbre supérieur de descendre et de faire rouler le matériau à travers. Après avoir fait tourner le matériau de 90 degrés, faites-le rouler une fois de plus. Ce processus à double canal façonnera le matériau en une barre carrée.
2. Dès que le fil est bien ajusté, passez aux rouleaux à rainure en V. En commençant par le plus grand, suivez à nouveau la même méthode pour faire passer le fil, faites-le tourner à 90° et faites-le à nouveau passer. Vous pouvez utiliser un marqueur permanent pour marquer le côté du métal afin de voir dans quel sens vous le faites tourner. Lorsque les rouleaux se rapprochent, réduisez l'épaisseur d'un quart de tour et passez le fil plusieurs fois, en le faisant tourner à chaque fois avant de le réduire davantage.

Cela évitera tout pincement au contact des rouleaux. Continuez jusqu'au rouleau suivant jusqu'à obtenir les dimensions souhaitées. Notez que la longueur augmentera considérablement au cours de cette opération. Un petit lingot de quelques centimètres peut être transformé en plusieurs mètres de fil fin.

Trucs et astuces

RECUIT : Le métal est forcé à travers les rouleaux et transformé, ce qui va le durcir. Lorsque votre matériau devient difficile à rouler ou rigide, il doit être recuit. Le recuit est le processus d'adoucissement du métal et de réduction de sa contrainte, le rendant ainsi plus souple. Si vous n'êtes pas déjà familier avec le recuit, il est conseillé de vérifier la meilleure méthode pour recuire le métal avec lequel vous travaillez. En général, cela se fait en le chauffant doucement jusqu'à ce qu'il atteigne une température rouge terne, en le maintenant pendant une minute environ, puis en le trempant dans de l'eau ou en le laissant refroidir à l'air. Cela rend le métal plus souple, plus facile à travailler et moins susceptible de se fissurer. Si vous transformez un lingot en fil, vous devrez peut-être recuire plusieurs fois au cours de ce processus. Astuce : travaillez sur plusieurs pièces distinctes à la fois. Ainsi, lorsque l'une refroidit, vous pouvez en laminer une autre.

REMARQUE : Assurez-vous toujours que votre métal est sec avant de le passer au laminoir pour éviter toute humidité sur les rouleaux.

Créer des bords parfaits : Travaillez votre métal lentement et progressivement. Faites-le tourner

Au fur et à mesure. En forçant le métal dans une direction avec trop de pression, il peut « pincer » les côtés, créant des bords fins et tranchants. Si cela se produit, frottez le métal avec du papier émeri pour enlever les bords (portez des gants en cuir). Et passez-le plusieurs fois dans le rouleau avec le bord tranchant pointant vers le haut dans la rainure en V.

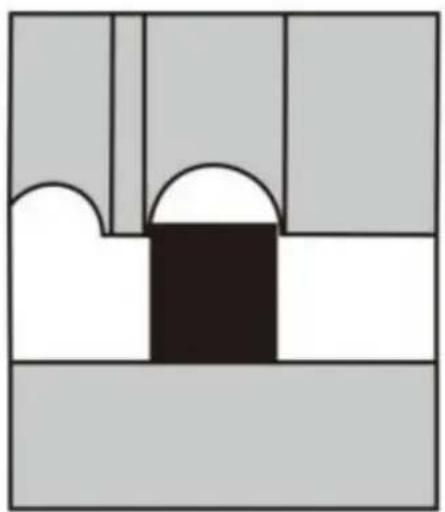

Fil partagé D : lorsque vous utilisez la section épaisse/ovale du rouleau combiné, vous pouvez fabriquer un fil à profil D pour les tiges d'anneau, etc. Commencez avec un fil carré bien recuit un peu plus étroit que la rainure et faites rouler progressivement le fil en plusieurs passes pour bomber la surface supérieure.

CONSEILS DE GAUFRAGE

1. Presque tout peut être gravé dans des métaux précieux et non ferreux, comme de la dentelle, des feuilles, du tissu, des découpes de papier, du fil, etc. Et cette technique peut être utilisée pour ajouter des textures intéressantes à vos bijoux.

Cependant, vous ne souhaitez pas endommager vos rouleaux en incrustant un motif dans l'acier. C'est pourquoi il est essentiel que vous utilisiez une pièce de métal sacrificielle comme bouclier entre votre élément de texturation et vos rouleaux.

1. Créez un sandwich comme indiqué : en bas se trouve votre métal. Plat, propre et bien recuit, par exemple une feuille d'argent. La face supérieure sera en relief.

Au-dessus se trouve l'élément à gaufrer, par exemple une feuille ou des boucles de fil (illustré ici). Le côté que vous souhaitez embosser doit être face vers le bas sur l'argent.

Au-dessus se trouve une feuille de cuivre ou de laiton. Cela protégera vos rouleaux.

Utilisez des métaux doux, n'utilisez pas d'acier, car cela pourrait rayer vos rouleaux. C'est ce qu'on appelle un scrap, le motif sera également gravé dessus.

Feuille, donc des résultats intéressants peuvent être obtenus. Mais généralement, ce n'est qu'un morceau de ferraille plat, qui peut être réutilisé comme bouclier. Assurez-vous que le bouclier est plus grand que l'argent pour éviter d'embosser les bords dans votre argent.

1. Assurez-vous que le sandwich ne passe que par la partie plate des rouleaux. Le passage à travers les rouleaux en V laissera des lignes parallèles plates sur le dessous de votre argent.
2. Placez le sandwich entre les rouleaux et abaissez le rouleau supérieur jusqu'à ce que le sandwich soit bien serré entre eux. Retirez le sandwich et tournez la poignée supérieure d'un demi-tour ou un peu moins. Passez le matériau à travers et le demi-tour fournira suffisamment de pression pour graver l'objet dans l'argent.

ENTRETIEN

Votre laminoir est un équipement très robuste et devrait vous offrir des années de service. Comme pour tout élément mécanique, un peu d'entretien le maintiendra dans un état optimal pour les meilleures performances possibles.

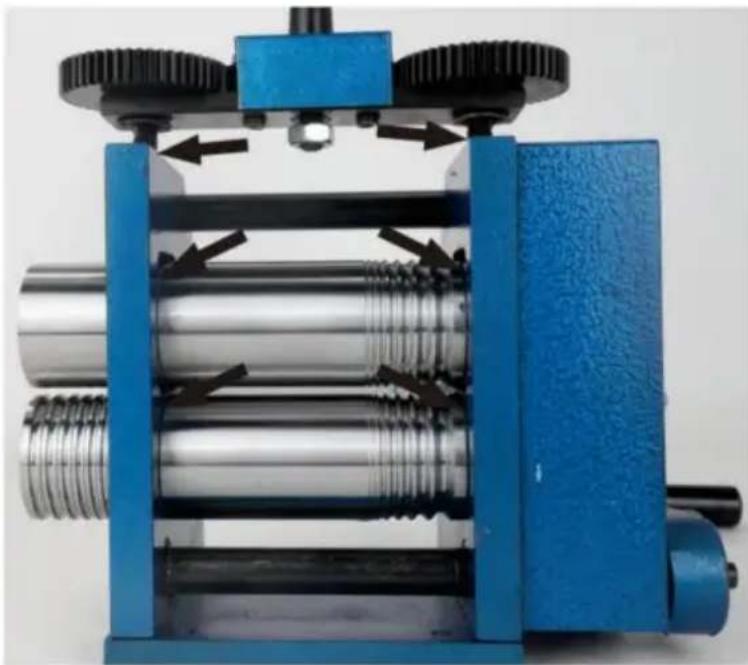

1. Huilez toutes les pièces mobiles : il est important que les rouleaux ne rouillent pas, donc faites attention à la condensation dans les zones humides. Essuyez les rouleaux avec une légère couche d'huile sur un chiffon en coton et rangez le moulin avec les rouleaux séparés. Si l'appareil doit rester inutilisé pendant une longue période, huilez soigneusement toutes les pièces et couvrez-le, en vous assurant qu'il est maintenu au sec et à l'abri de l'humidité.
2. La boîte de vitesses ne nécessite aucun entretien particulier. L'intérieur du cadre, là où les bagues montent et descendent, bénéficiera d'un peu de graisse ou d'huile, mais il n'est pas nécessaire de démonter une quelconque partie de l'unité pour le faire. Il suffit de fermer les rouleaux pour appliquer de la graisse autour des bagues, puis de les ouvrir complètement et de les fermer plusieurs fois pour faire circuler la graisse.
3. Si les rouleaux présentent des marques ou des taches superficielles, ils peuvent être polis à la main à l'aide d'un chiffon et d'un produit de polissage pour métal pour voiture tel qu'un produit antirouille. Du papier émeri très fin et de l'huile peuvent être utilisés (si absolument nécessaire) pour éliminer les marques superficielles, mais en général, les abrasifs agressifs doivent toujours être évités.
4. L'appareil est conçu pour une utilisation en bijouterie avec des métaux précieux et non ferreux. N'essayez pas de laminer de l'acier trempé, car cela pourrait endommager les rouleaux. Lors du recuit et du décapage du métal, assurez-vous toujours que tous les éléments
