Marca	Vevor
Modello	KD-Y7648
Tipo di prodotto	Laminatoio manuale per gioielleria
Apertura massima dei rulli	7 mm
Diametro dei rulli	Φ 49 mm
Zona piatta	76 mm
Rulli per filo quadrato (scanalature)	1 / 1,5 / 2 / 3 / 4 / 5 / 6 mm
Rulli per filo semicircolare (scanalature)	2 / 2,5 / 3 / 3,5 / 4,5 / 5 / 7,5 / 9 / 10 mm
Materiale di costruzione	Acciaio
Colore	Nero e arancione
Metalli adatti	Oro, oro K, argento sterling, argento 925, rame, alluminio, altri metalli duttili
Regolazione dell'altezza	Maniglia a T regolabile, rotazione di 1/2 giro per passata
Sistema di azionamento	Manovella con riduttore di velocità
Accessori inclusi	Manovella, rullo aggiuntivo, maniglia a T, bulloni, rondella, panno lucidante, bastoncino d'argento, coltello in agata, anello in plastica, manuale
Manutenzione e pulizia	Oliare le parti mobili, asciugare i rulli con un leggero strato d'olio, lucidare i segni con un prodotto antiruggine
Sicurezza	Indossare occhiali di sicurezza, non utilizzare se stanchi o sotto l'effetto di sostanze, tenere i bambini a distanza, evitare indumenti larghi
Garanzia	Assistenza tecnica e certificato di garanzia elettronico su www.vevor.com/support
Parti di ricambio e riparabilità	Rulli lucidabili, anelli ingrassabili, cambio senza manutenzione particolare
Informazioni generali	Progettato per gioielleria, metalli non ferrosi, non laminare acciaio temprato

Domande frequenti - KD-Y7648 Vevor

Come regolare la distanza tra i rulli?

Utilizzare la maniglia a T sulla parte superiore: ruotare in senso orario per abbassare il rullo superiore (ridurre la distanza), antiorario per aumentarla. Si consiglia mezzo giro per passata.

Quali metalli si possono laminare con questo laminatoio?

Questo laminatoio è progettato per metalli duttili come oro, argento, rame, alluminio e loro leghe. Non laminare acciaio temprato.

Come realizzare un filo quadrato?

Utilizzare le scanalature a V. Far passare il metallo nel laminatoio, ruotarlo di 90°, poi ripassarlo. Continuare riducendo la distanza di mezzo giro ogni volta. Il metallo diventerà una barra quadrata.

Cosa fare se il metallo diventa duro da laminare?

Il metallo si indurisce durante la laminazione. È necessario ricuocerlo: scaldarlo fino a rosso opaco, tenerlo per un minuto, poi immergerlo in acqua o lasciarlo raffreddare. Lo renderà più morbido.

Come goffrare un motivo su una lastra?

Creare un sandwich: lastra di metallo (lato da goffrare verso l'alto), elemento texturante (merletto, filo), poi un foglio di protezione (rame o ottone). Passare il tutto tra i rulli con una leggera pressione (1/2 giro).

Come mantenere i rulli?

Dopo l'uso, asciugare i rulli con un panno leggermente oliato per evitare la ruggine. Riporre il laminatoio con i rulli separati. In caso di segni, lucidare a mano con un prodotto antiruggine.

Qual è la capacità massima di apertura?

L'apertura massima tra i rulli è di 7 mm.

È necessario lubrificare regolarmente la macchina?

Sì, oliare regolarmente tutte le parti mobili (anelli, ingranaggi). Il cambio non richiede manutenzione particolare. Applicare grasso intorno agli anelli chiudendo/aprendo i rulli.

Si possono laminare più pezzi contemporaneamente?

Si consiglia di laminare un solo pezzo alla volta per evitare incidenti e garantire uno spessore uniforme.

Dove trovare l'assistenza tecnica?

Visitare il sito www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico.

MANUALE UTENTE KD-Y7648 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

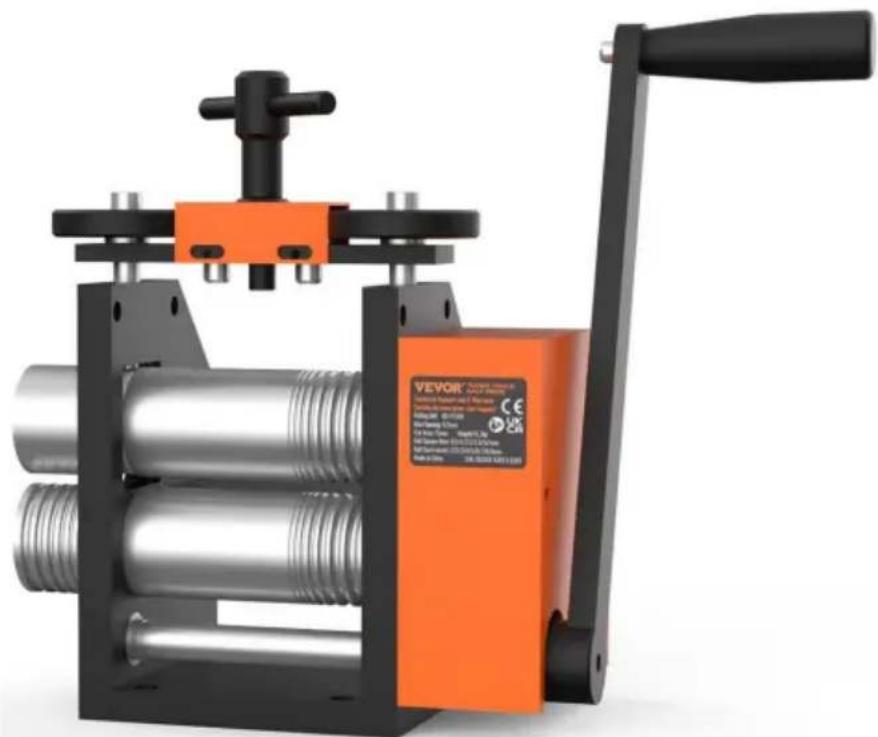

LAMINATOIO

MODELLO: KD-Y7648

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

LAMINATOIO

MODELLO: KD-Y7648

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

1. Leggere e comprendere l'intero manuale del proprietario prima di tentare l'assemblaggio o il funzionamento.
2. Leggere e comprendere le avvertenze contenute nel presente manuale. La mancata osservanza di tutte queste avvertenze può causare gravi lesioni.
3. Questo laminatoio è progettato e destinato all'uso da parte di personale adeguatamente formato e solo personale esperto. Se non si ha familiarità con le procedure appropriate e sicure per il funzionamento di un laminatoio, non utilizzarlo fino a quando non si è ottenuta una formazione e una conoscenza adeguate.
4. Non utilizzare questo laminatoio per scopi diversi da quelli per cui è stato progettato.
5. Indossare sempre occhiali di sicurezza/protezioni facciali approvati durante l'utilizzo di questo laminatoio. Gli occhiali da vista di tutti i giorni hanno solo lenti resistenti agli urti; non sono occhiali di sicurezza.
6. Non utilizzare questa pressa a colonna quando si è stanchi o sotto l'effetto di droghe, alcol o qualsiasi medicinale.
7. Controllare le parti danneggiate. Prima di utilizzare ulteriormente il laminatoio, una parte danneggiata deve essere attentamente controllata per determinare se funzionerà correttamente e svolgerà la funzione prevista. Controllare l'allineamento delle parti in movimento, il fissaggio delle parti mobili, la rottura di parti, il montaggio e qualsiasi altra condizione che possa influenzarne il funzionamento. Una protezione o altra parte danneggiata deve essere riparata o sostituita correttamente.
8. Prevedere uno spazio adeguato attorno all'area di lavoro e un'illuminazione dall'alto antiriflesso.
9. Mantenere i visitatori a distanza di sicurezza dall'area di lavoro. Tenere lontani i bambini.
10. Utilizzare gli accessori consigliati; potrebbero essere utilizzati accessori non adatti e pericolosi.
11. Assicurarsi che il pezzo in lavorazione sia saldamente fissato o bloccato al tavolo.
12. Rimuovere gli oggetti sciolti e i pezzi di lavoro non necessari dall'area

prima di avviare la macchina.

1. Non permettere ai bambini di utilizzarlo, fare attenzione alle mani!
2. Assicurarsi di non indossare abiti larghi e di legare i capelli in modo sicuro.
3. Controllare che non ci siano cavi, corde o altro che possa impigliarsi nei rulli o nella maniglia.
4. Metalli applicabili: oro, oro K, argento sterling, argento 925, rame, alluminio e altri metalli duttili.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello Modello KD-Y7648
Apertura massima	7 millimetri
Diametro del rotolo	ÿ49mm
Area Piana	76mm
Rotolo di filo quadrato	1/1,5/2/3/4/5/6 mm
Rotolo Semicerchio	2/2,5/3/3,5/4,5/5 mm+7,5/9/10 mm
Materiale	Acciaio
Colore	Nero e arancione

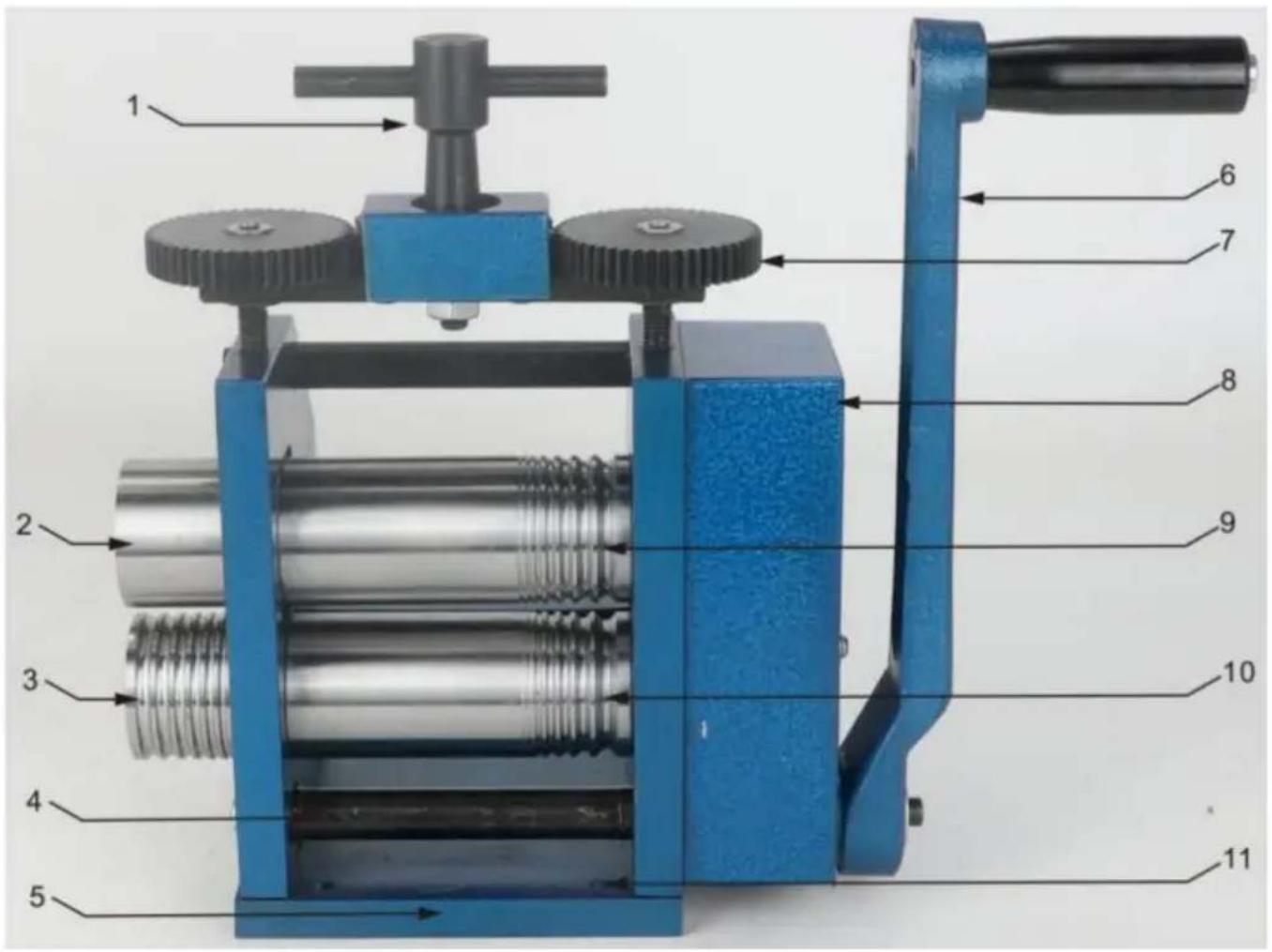

SCHEMA DELLA STRUTTURA

1. Maniglia a T regolabile in altezza
2. Rullo inferiore attaccato
3. Telaio della carrozzeria
4. Dispositivo di regolazione dell'altezza
5. Rullo superiore
6. Foro di montaggio sul piano di lavoro
7. Rullo superiore attaccato
8. Albero ausiliario rotante 6. Maniglia
9. Riduttore di velocità
10. Rullo inferiore

COMPONENTI

NO.	Immagine	Nome	Quantità
1		Corpo principale	1
2		Manovella	1
3		Rullo extra	1
4		Maniglia a T regolabile in altezza	1
5		Bulloni (incluso il dado)	2
6		Bulloni	2
7		Rondella	1
8		Panno per lucidatura	1
9		Bastoncino d'argento per gioielli	1
10		Coltello in agata	1
11		Fascia ad anello in plastica	1
12		Manuale d'uso	1

OPERAZIONE

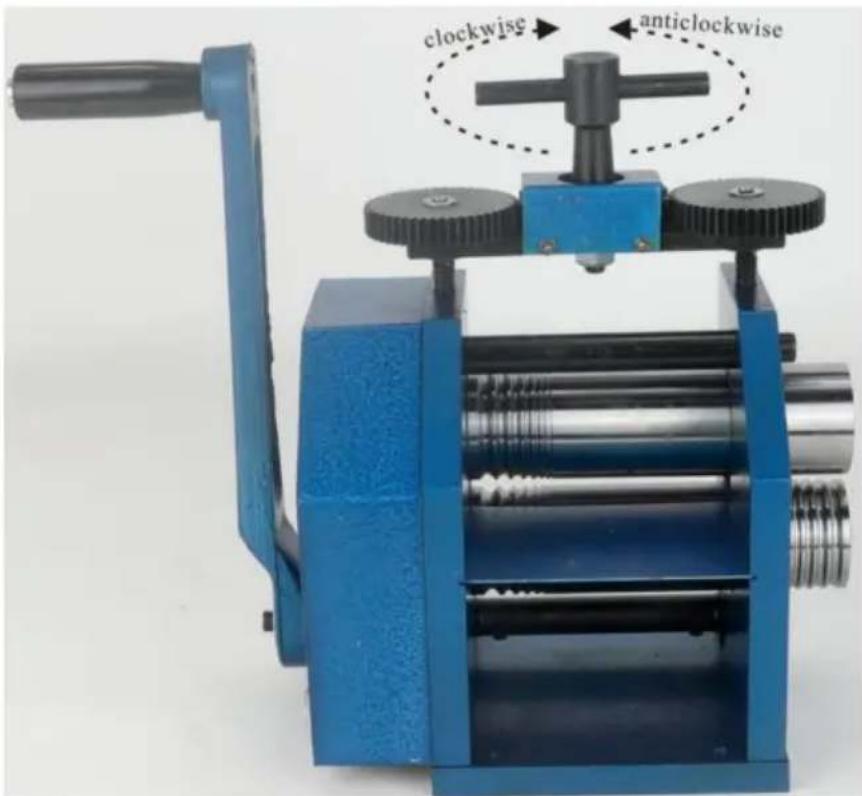

1. La barra a T sulla parte superiore del mulino viene utilizzata per abbassare o sollevare il rullo superiore, aumentando la distanza tra i due rulli. Nota che solo quello superiore si muove su e giù, mentre il rullo inferiore rimane fisso. Ruotando la barra a T in senso orario (guardando dall'alto verso il basso) si abbasserà il rullo superiore e si ridurrà lo spazio, con conseguente filo o foglio più sottile. Ruotando la barra a T in senso antiorario si solleverà il rullo superiore, aumentando lo spazio per materiale più spesso.

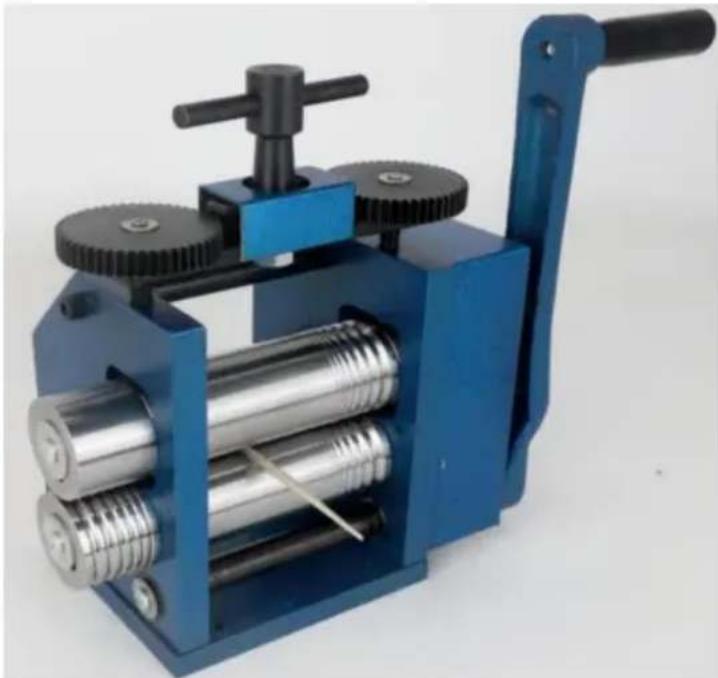

1. In un normale funzionamento, si inizia aprendo i rulli e inserendo il metallo da ridurre. Gira la barra a T per abbassare il rullo superiore finché non tocca il metallo. Rimuovere il metallo e girare la barra a T di un altro mezzo giro. Reinserire il metallo e girare la manovella, in modo che il rullo giri verso l'interno e afferri il metallo, facendolo rotolare lontano da voi.

Continuare a girare la barra a T di mezzo giro prima di ogni passaggio e questo ridurrà lentamente lo spessore del materiale.

A seconda dell'effetto desiderato, è possibile ruotare il metallo di 90° per creare barre quadrate o rettangolari.

NOTA: quando riduci lo spessore del tuo metallo, in genere aumenterà in lunghezza in modo piuttosto drastico. Potresti anche vedere un leggero aumento in larghezza, ma sarà meno evidente. Se lo ruoti di 90° dopo ogni passaggio, diventerà più sottile e lungo. Considera questo quando tagli o fondi il tuo pezzo iniziale.

1. Crea un filo quadrato usando le scanalature a V. Innanzitutto è importante che il metallo sia uniforme e parallelo. Partendo dal lingotto fuso, fallo rotolare nella macchina; ruota il materiale di 90 gradi, quindi fallo rotolare di nuovo nella macchina. Nota: ogni volta che la barra a forma di T ruota di mezzo giro, consentendo all'albero superiore di scendere e di rotolare il materiale. Dopo aver ruotato il materiale di 90 gradi, fallo rotolare ancora una volta. Questo processo a doppio canale modellerà il materiale in una barra quadrata.
2. Non appena si adatta, passa ai rulli con scanalatura a V. Iniziando dal più grande, segui di nuovo lo stesso metodo di avvolgimento del filo, ruota di 90° e fai scorrere di nuovo. Potresti trovare utile usare un pennarello indelebile per segnare sul lato del metallo in modo da poter vedere in che modo lo stai ruotando. Quando i rulli si avvicinano, riduci lo spessore di 1/4 di giro e fai passare il filo più volte, ruotando ogni volta prima di ridurre ulteriormente.

Questo eviterà qualsiasi pizzicamento quando i rulli si toccano. Continua fino al rullo successivo finché non avrai le dimensioni desiderate. Nota che la lunghezza aumenterà notevolmente durante questa operazione. Un piccolo lingotto di un paio di pollici può essere trasformato in molti piedi di filo sottile.

SUGGERIMENTI E TRUCCHI

RICOTTURA: quando il metallo viene forzato attraverso i rulli e trasformato, questo lo indurirà.

Quando il tuo materiale diventa duro da rotolare o sembra rigido, dovrebbe essere ricotto. La ricottura è il processo di ammorbidimento del metallo e riduzione dello stress, rendendolo più flessibile. Se non hai ancora familiarità con la ricottura,

è consigliabile controllare il metodo migliore per ricotturare il metallo con cui si sta lavorando.

Di solito questo viene fatto riscaldandolo delicatamente fino a un calore rosso opaco,

mantenendolo per un minuto circa, e poi raffreddandolo in acqua o lasciandolo raffreddare all'aria.

Questo rende il metallo più flessibile, più facile da lavorare e meno soggetto a crepe. Se si lavora un lingotto fino a trasformarlo in filo, potrebbe essere necessario ricotturare più volte durante questo processo. Suggerimento: lavorare su più pezzi separati contemporaneamente.

Quindi, quando uno si raffredda, puoi arrotolarne un altro.

NOTA: assicurarsi sempre che il metallo sia asciutto prima di passarlo nel laminatoio, per evitare che sui rulli si depositi umidità.

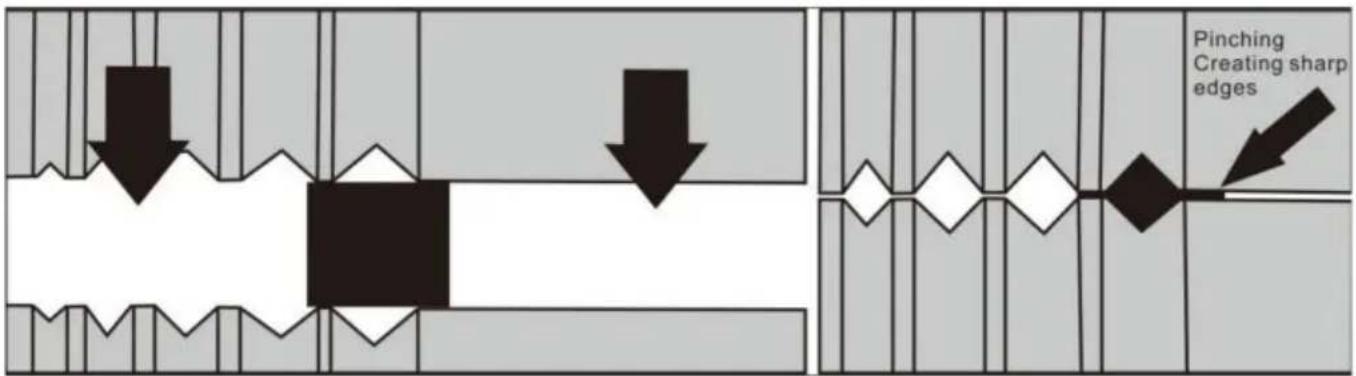

Creazione di bordi perfetti: lavora il tuo metallo lentamente e gradualmente. Ruotandolo

mentre procedi. Forzare il metallo in una direzione con troppa pressione può causare "pizzicamenti" sui lati, creando bordi sottili e taglienti. Se ciò accade, strofina il metallo con carta vetrata per rimuovere i bordi (indossa guanti di pelle). E passalo attraverso il rullo più volte con il bordo tagliente rivolto verso l'alto nella scanalatura a V.

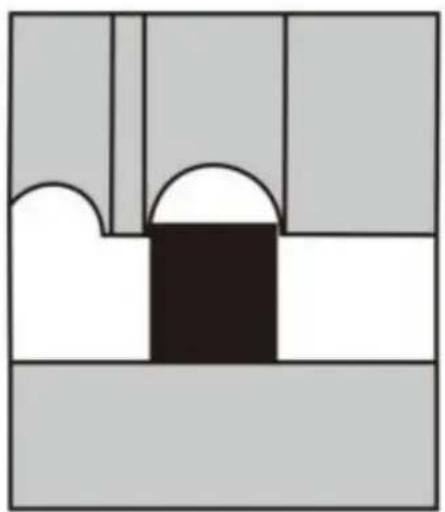

Filo condiviso D: quando si utilizza la sezione spessa/ovale del rullo combinato, è possibile realizzare un filo con profilo D per gambi ad anello ecc. Iniziare con un filo quadrato ben ricotto leggermente più stretto della scanalatura, e arrotolare gradualmente il filo in più passaggi per curvare la superficie superiore.

SUGGERIMENTI PER GOFFRATURA

1. Quasi tutto può essere goffrato su metalli preziosi e non ferrosi, come pizzi, foglie, tessuti, ritagli di carta, fili metallici, ecc. Questa tecnica può essere utilizzata per aggiungere interessanti texture ai tuoi gioielli.

Tuttavia non vuoi danneggiare i tuoi rulli inserendo un motivo nell'acciaio. Quindi per questo motivo è di vitale importanza che tu debba usare un pezzo di metallo sacrificale come scudo tra il tuo oggetto di texturing e i tuoi rulli.

1. Crea un sandwich come mostrato: sul fondo c'è il tuo metallo. Piatto, pulito e ben ricotto, ad esempio foglio d'argento. La faccia superiore sarà goffrata. In cima c'è l'oggetto da goffrare, ad esempio una foglia o anelli di filo (mostrati qui). Il lato che vuoi far goffrare deve essere rivolto verso il basso, sull'argento. Sopra c'è un foglio di scarto di rame o ottone. Questo proteggerà i tuoi rulli. Utilizzare metalli morbidi, non acciaio, poiché potrebbe graffiare i rulli. Mentre questo è definito scarto, il motivo verrà anche impresso su questo foglio, quindi si possono ottenere risultati interessanti. Ma di solito, questo è solo un pezzo di rottame metallico piatto, che può essere riutilizzato come scudo. Assicurarsi che lo scudo sia più grande dell'argento per evitare di incidere i bordi sul tuo argento.
2. Assicurarsi che il panino venga passato solo attraverso la parte piatta dei rulli. Passandolo attraverso i rulli a V lascerà linee parallele piatte sulla parte inferiore del tuo argento.
3. Posizionare il panino tra i rulli e abbassare il rullo superiore fino a quando il panino è stretto tra loro. Togliere il panino e girare la parte superiore di mezzo giro o poco meno. Passare il materiale attraverso e il mezzo giro fornirà una pressione sufficiente per imprimere l'oggetto nell'argento.

MANUTENZIONE

Il tuo laminatoio è un pezzo di equipaggiamento molto robusto e dovrebbe garantirti anni di servizio. Come per qualsiasi articolo meccanico, un po' di manutenzione lo manterrà in condizioni ottimali per le migliori prestazioni possibili.

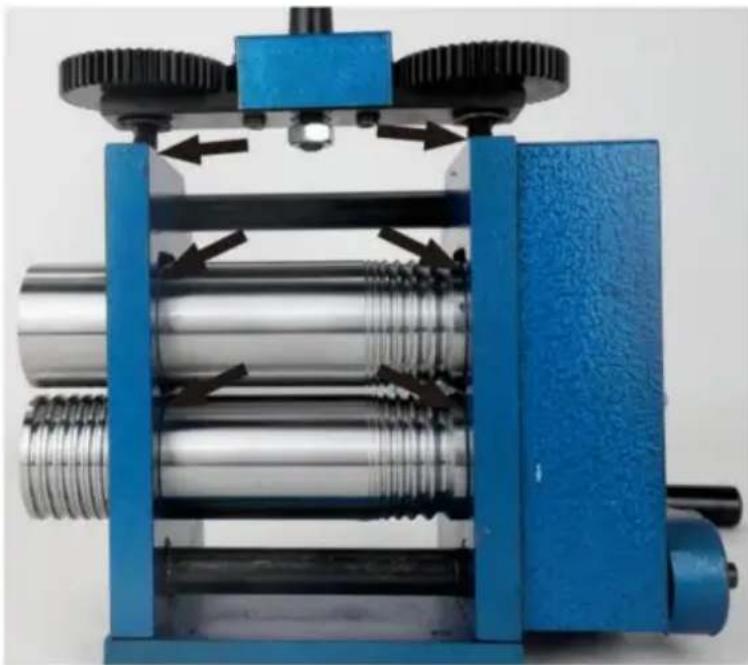

1. Oliare tutte le parti mobili: è importante che i rulli non si arrugginiscano, quindi fare attenzione alla condensa nelle aree umide. Strofinare i rulli con un leggero strato di olio su un panno di cotone e riporre il mulino con i rulli separati. Se l'unità non viene utilizzata per un lungo periodo di tempo, oliare accuratamente tutte le parti e coprirla, assicurandosi che sia asciutta e priva di umidità.
2. Il cambio non dovrebbe richiedere alcuna manutenzione speciale. All'interno del telaio, dove le boccole si muovono su e giù, trarrà beneficio da un po' di grasso o olio, ma non c'è bisogno di smontare nessuna parte dell'unità per farlo. Basta chiudere i rulli per applicare il grasso attorno alle boccole, quindi aprire completamente e chiudere più volte per spostare il grasso.
3. Se i rulli presentano segni o macchie superficiali, possono essere lucidati a mano utilizzando un panno e un lucidante per metalli per auto, come un antiruggine. Si possono utilizzare carta smeriglio molto fine e olio (se assolutamente necessario) per rimuovere i segni superficiali, ma in genere si dovrebbero sempre evitare abrasivi aggressivi. L'unità è progettata per l'uso in gioielleria con metalli preziosi e non ferrosi. Non tentare di rullare acciaio temprato, poiché ciò potrebbe danneggiare i rulli. Quando si ricottura e si decapano metalli, assicurarsi sempre che tutti gli articoli

siano completamente asciutti prima di passare attraverso i rulli. Dopo una giornata intensa di uso intensivo, una rapida pulizia e una passata di olio sui rulli saranno molto utili. Sviluppa buone abitudini di lavoro, prenditi cura del tuo mulino e ti fornirà anni di servizio.

1. Se le superfici dei rulli vengono danneggiate a causa di un uso improprio, potrebbe essere necessario sostituirli, con conseguenti costi.
