BRUKSANVISNING KD-Y7648 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

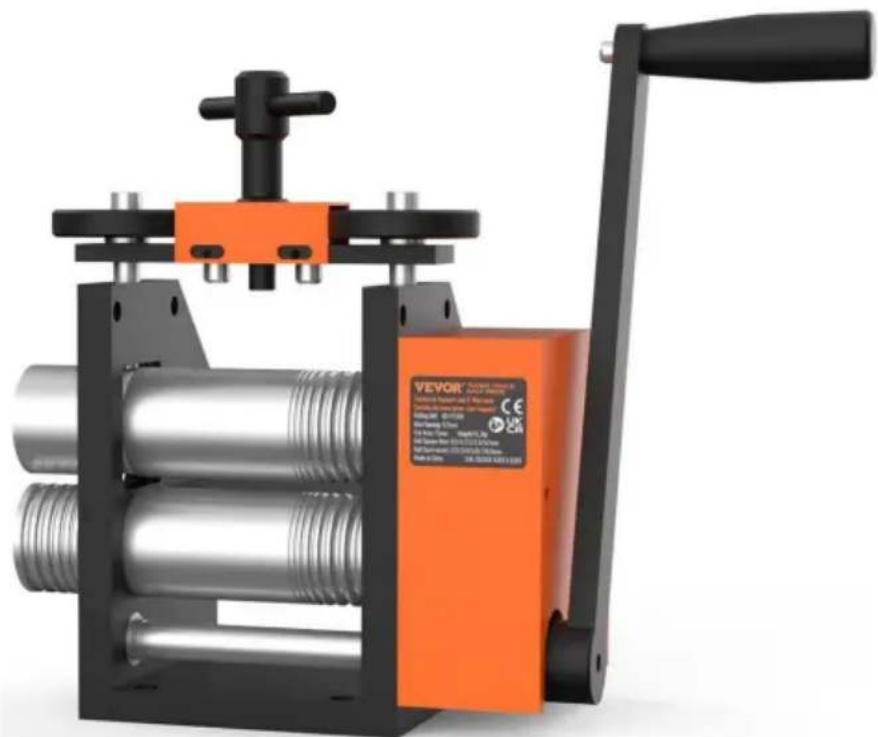

VALSVERK

MODELL:KD-Y7648

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

VALSVERK

MODELL:KD-Y7648

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING:

1. Läs och förstå hela användarmanualen innan du försöker montering eller drift.
2. Läs och förstå varningarna i denna handbok. Underlåtenhet att följa med alla dessa varningar kan orsaka allvarliga skador.
3. Detta valsverk är designat och avsett att användas av väl utbildade och endast erfaren personal. Om du inte är bekant med det korrekta och säkra drift av ett valsverk, använd inte förrän korrekt utbildning och kunskap har erhållits.
4. Använd inte detta valsverk för annat än dess avsedda användning.
5. Bär alltid godkända skyddsglasögon/ansiktsskydd när du använder denna berså trycka. Vardagsglasögon har bara slagtåliga glas; de är inte skyddsglasögon.
6. Använd inte denna arborpress när du är trött eller påverkad av droger, alkohol eller någon annan medicin.
7. Kontrollera skadade delar. Innan vidare användning av valsverket, en del som är skadad bör kontrolleras noggrant för att fastställa att den kommer att fungera korrekt och utföra sin avsedda funktion. Kontrollera om rörelsen är inriktad delar, bindning av rörliga delar, brott på delar, montering och annat förhållanden som kan påverka dess funktion. En vakt eller annan del alltså skadade ska repareras eller bytas ut på rätt sätt.
8. Sörj för tillräckligt med utrymme runt arbetsområdet och bländfri takbelysning.
9. Håll besökare på säkert avständ från arbetsområdet. Håll barn borta.
10. Använd rekommenderade tillbehör; felaktiga tillbehör kan vara farlig.
11. Se till att arbetsstycket är ordentligt fastsatt eller fastklämt i bordet.
12. Ta bort lösa föremål och onödiga arbetsstycken från området

innan du startar maskinen.

1. Låt inte barn använda, akta dig för att klämma händer!
2. Se till att inga lösa kläder bärs och att håret är säkert tillbakabundet.
3. Kontrollera att det inte finns några kablar, linor eller annat som kan fastna i rullarna eller handtaget.
4. Tillämpliga metaller: Guld, K-guld, sterling silver, 925 silver, koppar, aluminium och andra formbara metaller.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell KD-Y7648
Max öppning	7 mm
Rullediameter	ÿ49 mm
Platt område	76 mm
Rulla fyrkantig tråd	1/1,5/2/3/4/5/6 mm
Rulla halvcirkel	2/2,5/3/3,5/4,5/5 mm+7,5/9/10 mm
Material	Stål
Färg	Svart & Orange

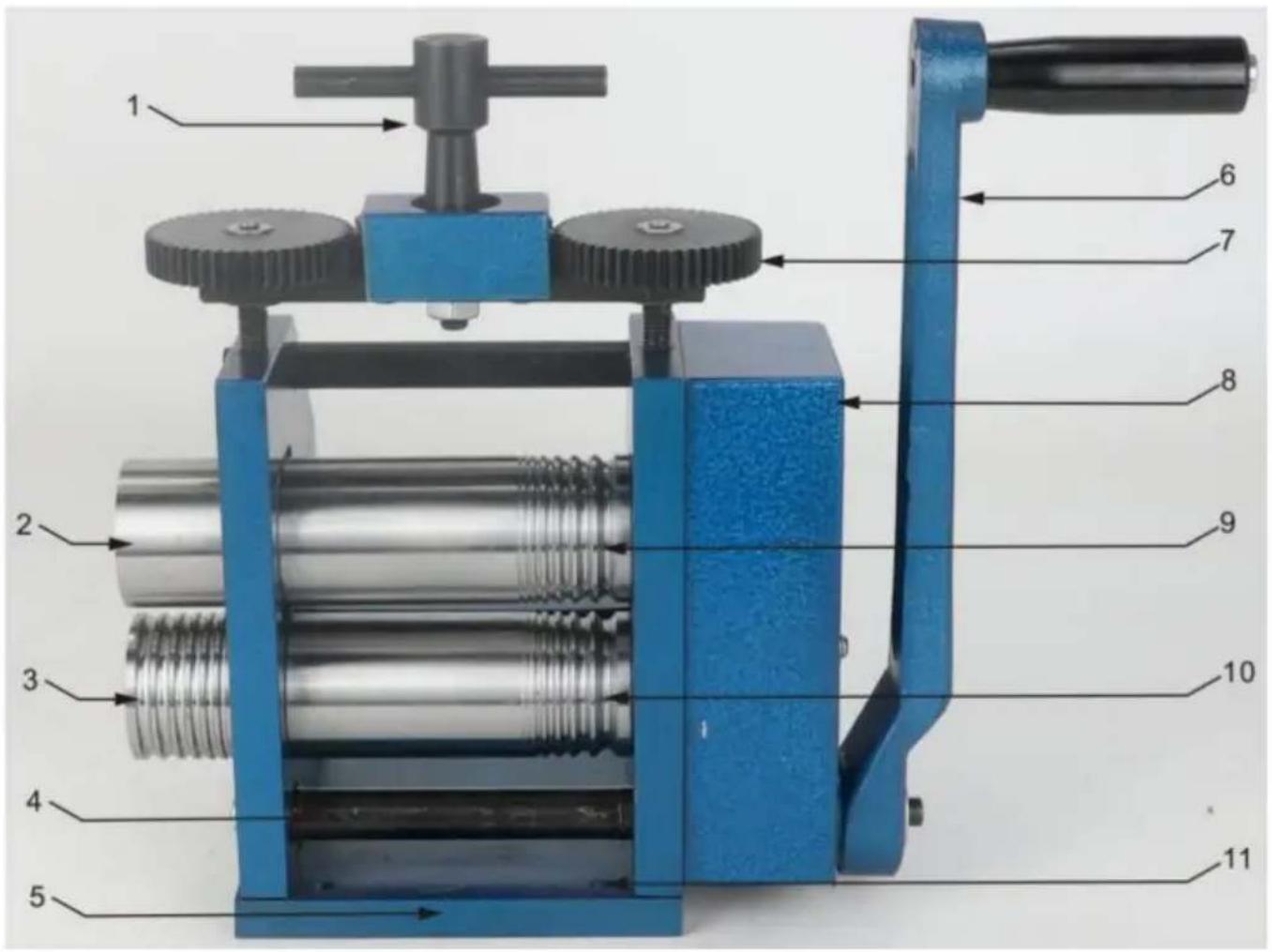

STRUKTURDIAGRAM

1. Höjdjusterbart T-handtag
2. Påsatt bottenrulle
3. Kroppsram
4. Höjdjusteringsväxel
5. Topprulle

6. Monteringshål för bänkskiva

7. Fäst topprulle

8. Roterande hjälpaxel
9. Handtag
10. Växelreducerare
11. Bottenvals

KOMPONENTER

Inga.	Bild	Namn	Antal
1		Huvudkropp	1
2		Vev	1
3		Extra rulle	1
4		Höjdjusterbart T-handtag	1
5		Bultar (inklusive muttern)	2
6		Bultar	2
7		Bricka	1
8		Polerduk	1
9		Silverpinne för smycken	1
10		Agat kniv	1
11		Ringband av plast	1
12	[5676]	Användarmanual	1

DRIFT

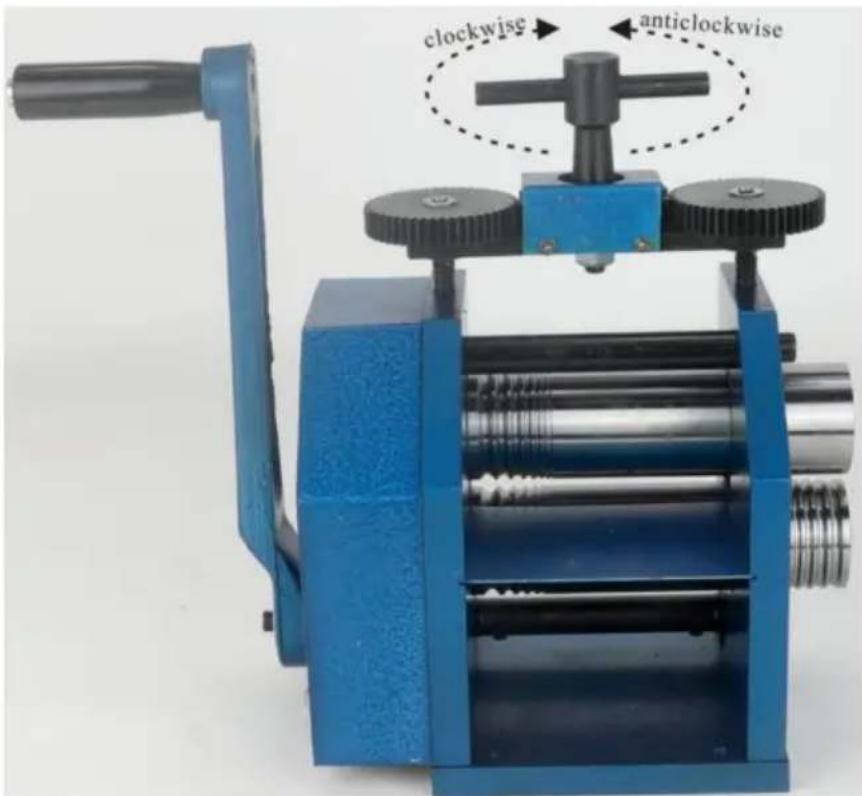

clockwise anticlockwise

1. T-stången på kvarnens topp används för att sänka eller höja den övre valsen. Öka avståndet mellan de två rullarna. Observera att endast den översta rör sig upp och ner, och den nedre rullen förblir fixerad. Vridning av T-stången medurs (om du tittar ner ovanifrån) sänker den övre rullen och minskar gapet, vilket resulterar i en tunnare tråd eller plåt. Om du vrider T-stången moturs lyfts den övre rullen, vilket ökar gapet för tjockare material.

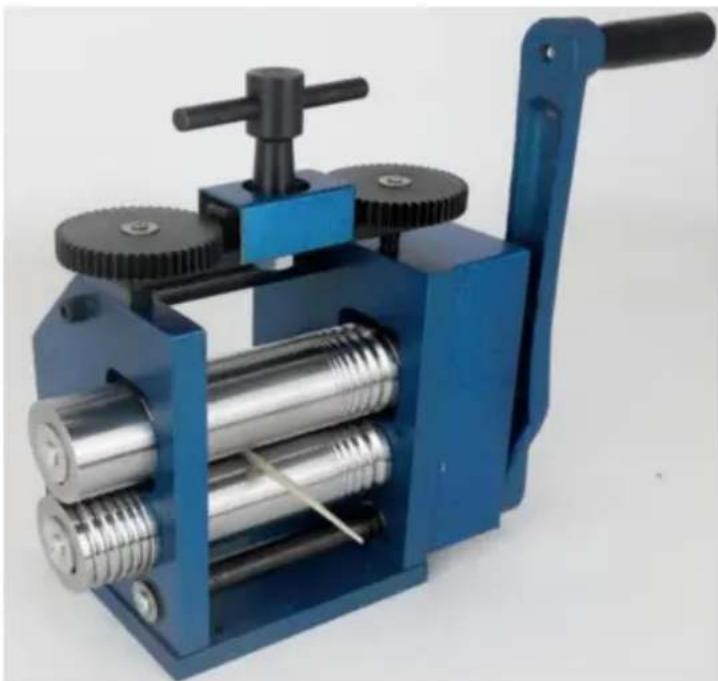

1. Vid normal drift börjar du med att öppna upp rullarna och sätta in din metall fö att reduceras. Vrid T-stången för att sänka den övre rullen tills den nuddar din metall. Ta bort din metall och vrid T-stången ytterligare 1/2 varv. Sätt tillbaka metallen och veva handtaget så att rullen vänder sig inåt och tar tag i metallen och rullar den bort från dig. Fortsätt att vrida T-stången 1/2 ett varv före varje pass och detta kommer långsamt att minska tjockleken på ditt material.
   Beroende på vilken effekt du vill ha, kanske du vill rotera din metall 90° för att skapa fyrkantiga eller rektangulära stänger.

OBS: När du minskar tjockleken på din metall kommer den vanligtvis att öka i längd ganska dramatiskt. Du kan också se en liten ökning i bredd, men detta kommer att märkas mindre. Om du vrider den 90° efter varje pass blir den tunnar och längre. Tänk på detta när du skär eller gjuter din första startbit.

1. Gör fyrkantig tråd med hjälp av V-rännorna. Det är först viktigt att din metall är enhetlig och parallell. Börja från det gjutna götet, rulla det genom maskinen; rotera materialet 90 grader och rulla det sedan genom maskinen igen. Notera:
   Varje gång den T-formade stängen roterar ett halvt varv, vilket låter den övre axeln sjunka och rullar igenom materialet. Efter att ha roterat materialet 90 grader, rulla igenom det en gång till. Denna tvåkanalsprocess kommer att forma materialet till en fyrkantig stång.

2. Så fort den passar, gå vidare till V-grove-rullarna. Börja med den största, följ återigen samma metod att rulla igenom tråden, rotera 90° och rulla igenom igen. Det kan vara bra att använda en permanent markör för att markera på sidan av metallen så att du kan se åt vilket håll du roterar den. När rullarna närmar sig varandra, minska tjockleken med 1/4 varv och för igenom tråden flera gånger, rotera varje gång innan du minskar ytterligare.

Detta kommer att undvika klämning när rullarna berörs. Fortsätt ner till nästa rulle tills du har önskat mått. Observera att längden kommer att öka kraftigt under denna operation. Ett litet göt på ett par tum kan förvandlas till många fot tunn tråd.

TIPS OCH tricks

GÖDNING: När metallen tvingas genom rullarna och omvandlas, kommer detta att arbeta för att härda den. När ditt material blir svårt att rulla eller känns styvt bör det glödgas. Glödgning är processen att mjukgöra metall och minska dess spänning, vilket gör den mer böjlig. Om du inte redan är bekant med glödgning,

det är tillrådligt att kontrollera den bästa metoden för att glödga metallen du arbetar med. Vanligtvis görs detta genom att värma den försiktigt till en matt röd värme, hålla den i någon minut och sedan släcka den i vatten eller låta den svalna. Detta gör metallen mer böjlig, lättare att arbeta med och mindre benägna att spricka. Om du arbetar ner ett göt i tråd kan du behöva glödga fler gånger under denna process. Tips: Arbeta på flera separata bitar samtidigt. Så när en svalnar kan du rulla en annan.

OBS: Se alltid till att din metall är torr innan du tar den genom kvarnen för att undvika fukt på valsarna.

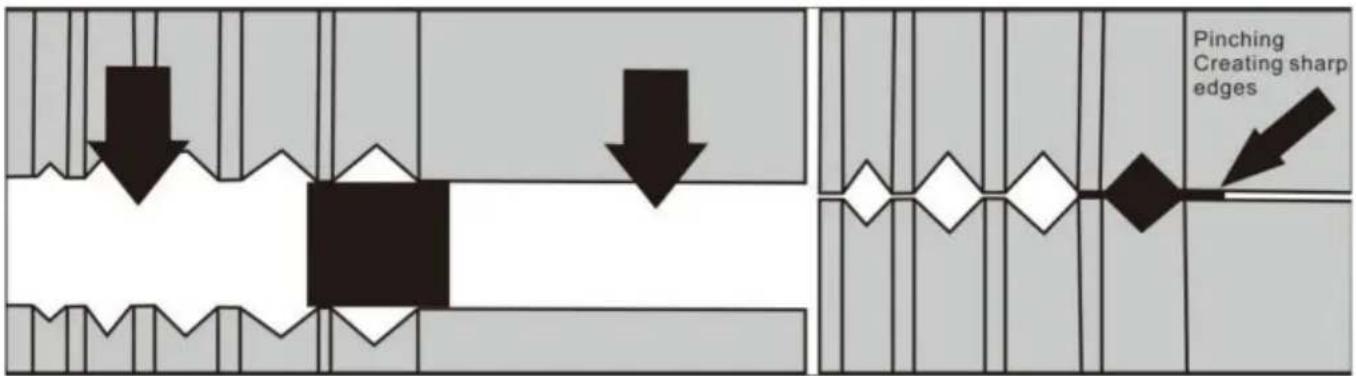

Skapa perfekta kanter: Arbeta din metall långsamt och gradvis. Roterar den

när du går. Att tvinga igenom metallen i en riktning med för mycket tryck kan göra att den "nyper" sidorna, vilket skapar tunna och vassa kanter. Om detta händer, gnugga metallen med smärgelpapper för att ta bort kanterna (Bär läderhandskar). Och för den genom rullen flera gånger med den vassa kanten uppåt i V-spåret.

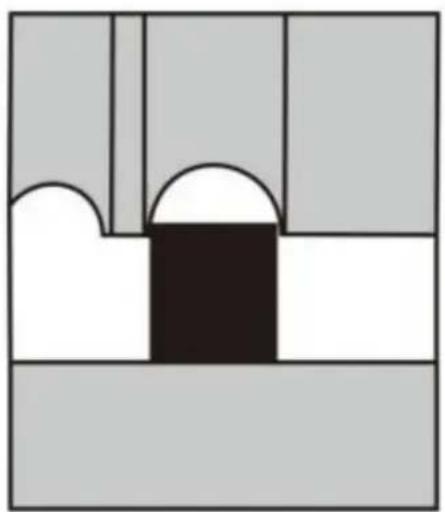

D Delad tråd: När du använder kombinationsvalsens fett/ovala sektion kan du göra en D-profiltråd för ringskaft etc. Börja med välglödgad fyrkantstråd lite smalare än spåret och rulla tråden gradvis igenom i flera omgångar att kupolera den övre ytan.

PRÄGNINGSTIPS

1. Nästan vad som helst kan präglas i ädelmetall och icke-järnmetaller, som spetsar, löv, tyg, pappersutklipp, tråd, etc. Och den här tekniken kan användas för att lägga till intressanta texturer till dina smycken.

Men du vill inte skada dina rullar genom att bädda in ett mönster i stålet. Så av denna anledning är det ytterst viktigt att du måste använda en offerbit av metall som en sköld mellan ditt texturerande föremål och dina rullar.

©

UNDERHÅLL

Ditt valsverk är en mycket robust utrustning och bör ge dig många års service. Som med alla mekaniska föremål kommer lite underhåll att hålla den i optimalt skick för bästa möjliga prestanda.

1. Olja in alla rörliga delar: Det är viktigt att rullarna inte blir rostiga, så var uppmärksam på kondens i fuktiga områden. Torka av rullarna med ett lätt lager olja på en bomullsduk och förvara kvarnen med rullarna isär. Om enheter ska stå oanvänd under en längre tid, olja in alla delar noggrant och täck över den, se till att den hålls torr och fri från fukt.

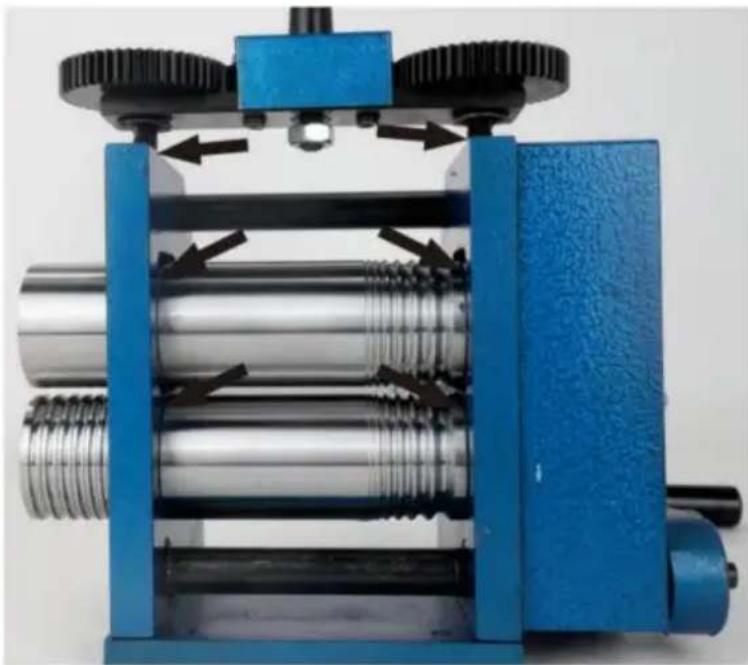

2. Växellådan bör inte kräva något speciellt underhåll. Inuti ramen, där bussningarna rör sig upp och ner, kommer att dra nytta av lite fett eller olja, men det finns ingen anledning att demontera någon del av enheten för att göra detta. Stäng helt enkelt rullarna för att applicera fett runt bussningarna, öppna sedan helt och stäng flera gånger för att flytta fettet.

3. Om rullarna får några ytliga märken eller fläckar kan de poleras för hand m en trasa och bilmetallpolish som rostborttagningsmedel. Mycket fint smärgelpapper och olja kan användas (om det är absolut nödvändigt) för att ta bort ytliga märken, men i allmänhet bör hårda slipmedel alltid undvikas.

4. Enheten är designad för smycken med ädelmetaller och icke-järnmetaller. Försök inte rulla härdat stål, eftersom det kan skada rullarna. Vid glödgning och betning av metall, se alltid till att alla föremål

torka ordentligt innan de passerar genom valsarna. Efter en hektisk dag med omfattande användning kommer en snabb rengöring och avtorkning av olja på rullarna att vara mycket fördelaktigt. Utveckla goda arbetsvanor, ta hand om din mil och det kommer att ge många års tjänst.

1. Om rullarnas ytor skadas på grund av felaktig användning kan detta kräva byte av rullarna, vilket kan medföra en kostnad.
