Type de produit	Poteau de garde-câble
Marque	Vevor
Modèle	HR-002 (série HR-001 à HR-023)
Matériau	Acier inoxydable
Utilisation principale	Installation de garde-corps à câbles intérieurs et extérieurs
Hauteur	Environ 900 mm (variable selon le modèle)
Diamètre	32 mm (approximatif)
Poids	Environ 2,5 kg
Finition	Acier brossé ou poli selon modèle
Résistance à la corrosion	Haute résistance (déconseillé en zone côtière)
Alimentation	Non applicable (produit mécanique)
Type d'installation	Fixation au sol (béton, bois) et support de main courante (horizontal ou incliné)
Contenu de l'emballage	Poteau, vis d'ancrage, vis autotaraudeuses (câble non inclus)
Compatibilité	Avec câble métallique, kit de garde-corps, main courante (non inclus)
Garantie	Garantie électronique via www.vevor.com/support
Sécurité	Lire le manuel avant utilisation ; tenir les petites pièces hors de portée des enfants
Entretien et nettoyage	Nettoyer avec un chiffon humide ; éviter les produits abrasifs
Pièces détachées et réparabilité	Contacter le support technique Vevor pour toute pièce ou réparation
Informations générales	Importé par Sanven Technology Ltd. (États-Unis) / VEVOR (Allemagne)

FOIRE AUX QUESTIONS - HR-002 Vevor

Quelle est la hauteur du poteau HR-002 ?

La hauteur du poteau HR-002 est d'environ 900 mm, mais elle peut varier selon le modèle de la série (HR-001 à HR-023). Consultez la fiche technique de votre modèle spécifique.

Le poteau HR-002 est-il adapté pour une installation extérieure ?

Oui, il convient pour une utilisation extérieure grâce à sa fabrication en acier inoxydable résistant à la rouille. Cependant, il n'est pas recommandé pour les projets côtiers en raison de l'exposition au sel.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse à percussion, d'une mèche de 12 mm, d'un marteau, d'un tournevis et éventuellement d'une clé. Le produit est livré avec les vis d'ancrage et vis autotaraudeuses.

Le câble métallique est-il inclus dans l'emballage ?

Non, le câble métallique n'est pas inclus. Le poteau HR-002 ne comprend que le poteau et ses fixations. Vous devez acheter séparément le câble, le kit de garde-corps et la main courante.

Peut-on installer le poteau sur un sol en bois ?

Oui, l'installation sur un sol en bois est possible en suivant les étapes de perçage et de fixation avec les vis fournies. Assurez-vous que le bois est assez solide pour supporter la charge.

Comment ajuster l'angle du support pour une main courante inclinée ?

Le support de la main courante peut être réglé en angle. Dévissez légèrement, ajustez l'angle pour correspondre à l'inclinaison de la rampe, puis serrez les vis. Utilisez un outil de serrage pour maintenir la position pendant le marquage.

Quelle est la procédure de fixation au sol en béton ?

Marquez l'emplacement, percez un trou de 12 mm avec une perceuse à percussion, enfoncez la vis d'ancrage au marteau, puis serrez la vis. Fixez le poteau et fermez le couvercle.

Le poteau HR-002 est-il compatible avec les kits de garde-corps Vevor ?

Oui, ce poteau est conçu pour être utilisé avec les kits de garde-corps à câbles de Vevor. Il est compatible avec les modèles HR-001 à HR-023 et les accessoires associés (tendeurs, manchons, etc.).

Comment entretenir le poteau en acier inoxydable ?

Nettoyez-le régulièrement avec un chiffon humide. Pour les taches tenaces, utilisez un détergent doux. Évitez les produits abrasifs ou chlorés qui pourraient endommager la finition.

Que faire si une pièce est manquante ou défectueuse ?

Contactez le support technique Vevor via www.vevor.com/support. Muni de votre numéro de modèle (HR-002) et de la preuve d'achat, ils vous assisteront pour un remplacement ou une réparation sous garantie.

MODE D'EMPLOI HR-002 Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

POTEAU DE GARDE-CÂBLE

MODÈLE : HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/

HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014

HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/

HR-022/HR-023

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

POTEAU DE GARDE-CÂBLE

MODÈLE : HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/

HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014

HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/

HR-022/HR-023

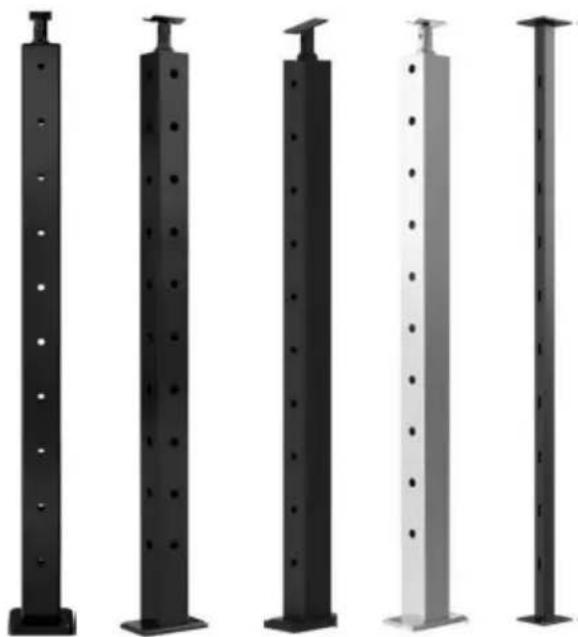

(Photo à titre indicatif seulement)

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

mises

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant

d'utiliser ou d'entretenir ce produit. Le non-respect de ces

avertissements et instructions peut entraîner des blessures corporelles ou

des dommages aux biens de valeur.

1. L'avertissement indique que des mesures appropriées doivent être prises pour éviter le danger potentiel de blessures corporelles.
2. Les capacités du produit s'appliquent au produit correctement et complètement assemblé seulement.
3. Veuillez garder les petites pièces de rechange hors de portée des enfants. Ce n'est pas un jouet, ne laissez pas les enfants jouer.
4. Pour plus d'informations sur les pièces répertoriées ci-dessous, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans une zone de travail propre.

CONSERVEZ CES INSTRUCTIONS

CARACTÉRISTIQUES PRINCIPALES

Ce produit est principalement utilisé pour l'installation de colonnes de fonctions de fil et d'accessoires décoratifs.

Le poteau de garde-corps à câble de VEVOR est fabriqué à partir de matériaux entièrement en acier inoxydable, ce qui lui confère une grande résistance à la rouille et à la corrosion. Il fonctionnera pendant une longue durée de vie pour les garde-corps intérieurs et extérieurs nécessitant peu d'entretien. Veuillez noter qu'il n'est pas recommandé pour les projets côtiers.

Nous travaillons avec tous les efforts possibles pour fournir des produits de qualité et un service professionnel, et faire de VEVOR une marque fiable.

INSTRUCTIONS D'INSTALLATION

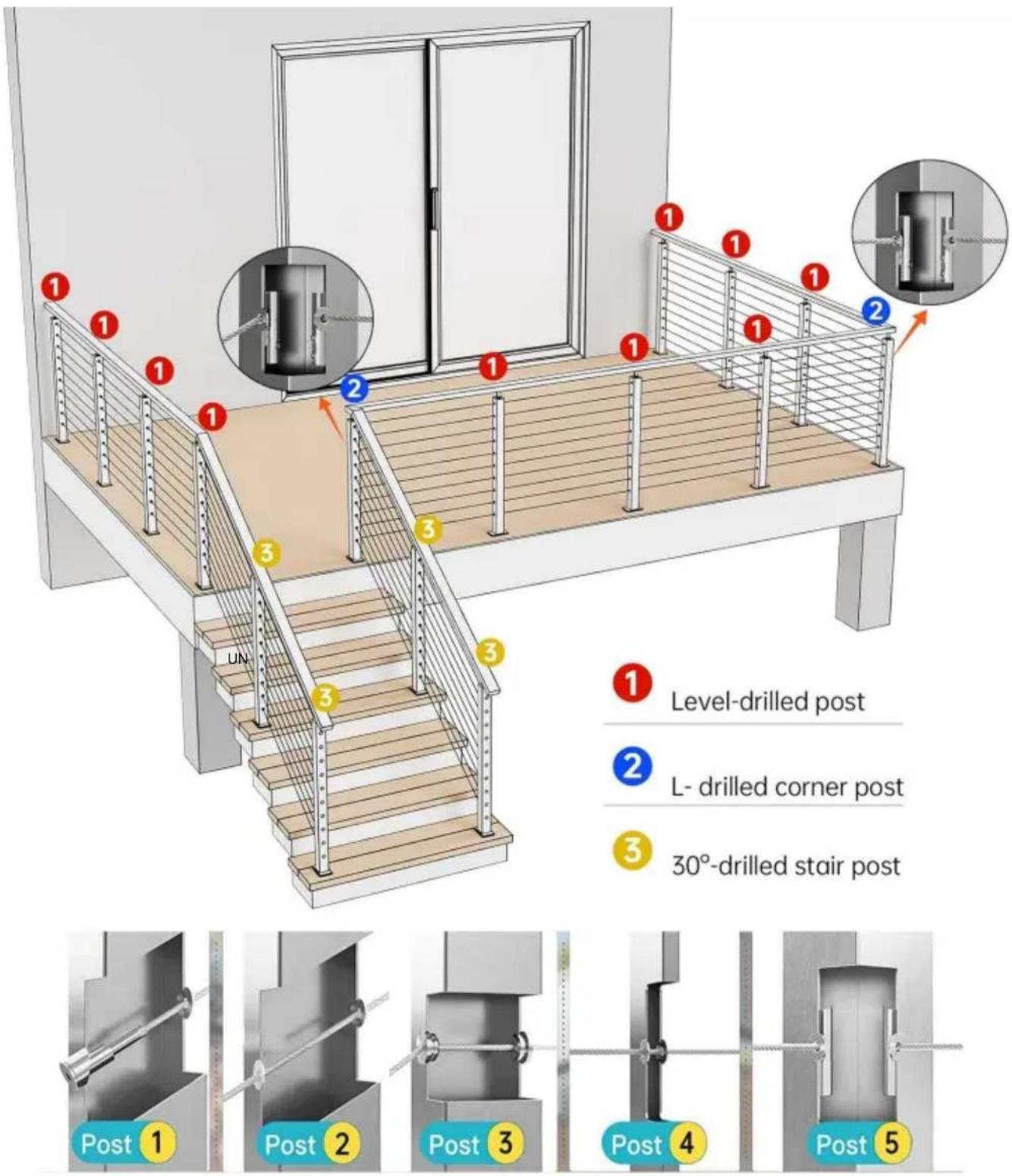

Indication d'installation et poste applicable

Applicable à tous les scénarios d'installation d'ingénierie.

Remarque : ce produit comprend uniquement la colonne et ses fixations d'installation, hors câble métallique, kit de garde-corps à câbles, main courante.

Remarque : la figure ci-dessus n'est qu'un exemple de disposition d'installation. Les utilisateurs doivent disposer en fonction de leurs besoins réels, en faisant correspondre la structure de la colonne et du câble métallique, du kit de garde-corps à câbles, de la main courante et d'autres accessoires.

Pour sol en béton ou en bois

Étape 1. Marquez le point de perçage vers les bons emplacements d'installation.

Étape 2. Utilisez une perceuse à percussion pour faire un trou de 12 mm aux points marqués.

Étape 3. Enfoncez la vis d'ancrage à l'aide d'un marteau dans le trou percé.

Étape 4. Serrez la vis.

Étape 5. Fermez le couvercle et terminez de fixer le poteau.

Remarque : assurez-vous que la colonne est droite lors de la fixation de la plaque inférieure du poteau.

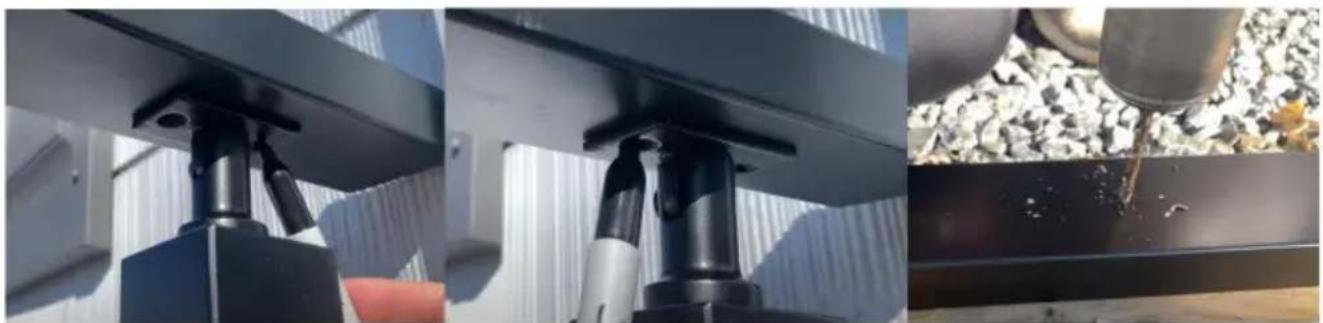

Support avec main courante (horizontale)

Étape 1 : Fixez le support.

Étape 2 : Déterminez la position d'installation de la main courante, puis marquez la position sous la main courante et les trous du support, puis percez les trous.

Si l'installation est une main courante en bois, vous pouvez directement visser les vis autotaraudeuses.

Étape 3 : Utilisez les vis autotaraudeuses de l'accessoire pour fixer la main courante au support.

Il convient également à l'installation de rampes et de supports en arc.

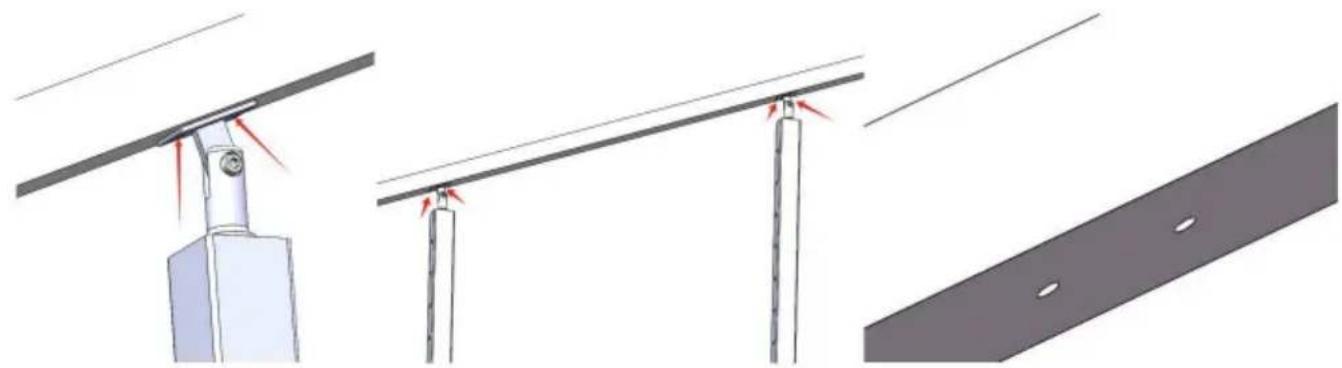

Support avec main courante (en pente)

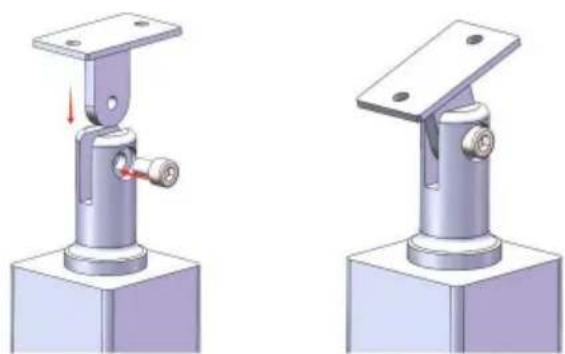

Étape 1 : Fixez le support.

Étape 2 : Ajustez l'angle du support pour l'adapter au dessous de la main courante. Déterminez la position d'installation de la main courante, puis marquez la position sous la main courante et les trous du support, puis percez les trous.

Si l'installation est une main courante en bois, vous pouvez visser directement les vis autotaraudeuses.

Remarque : la main courante et le support peuvent être préfixés à l'aide d'outils de serrage, de sorte que plusieurs points d'installation du support peuvent être marqués et positionnés en même temps.

Étape 3 : Retirez le support du poteau, puis utilisez les vis autotaraudeuses de l'accessoire pour fixer le support à la rampe.

Fixez à nouveau le poteau et le support.

Il convient également à l'installation de rampes et de supports en arc.	Pour le modèle HR-017

Installation avec câble métallique et raccords

Pour manchon de protection de roue de niveau

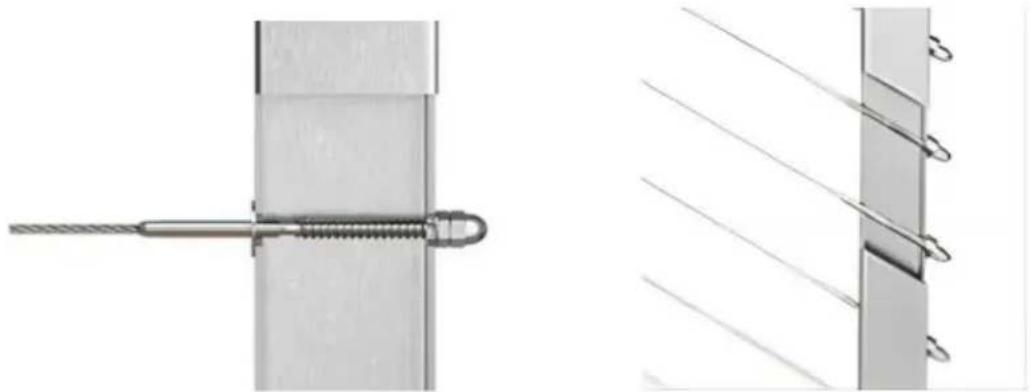

Pour tendeur de goujon, montage horizontal et angulaire

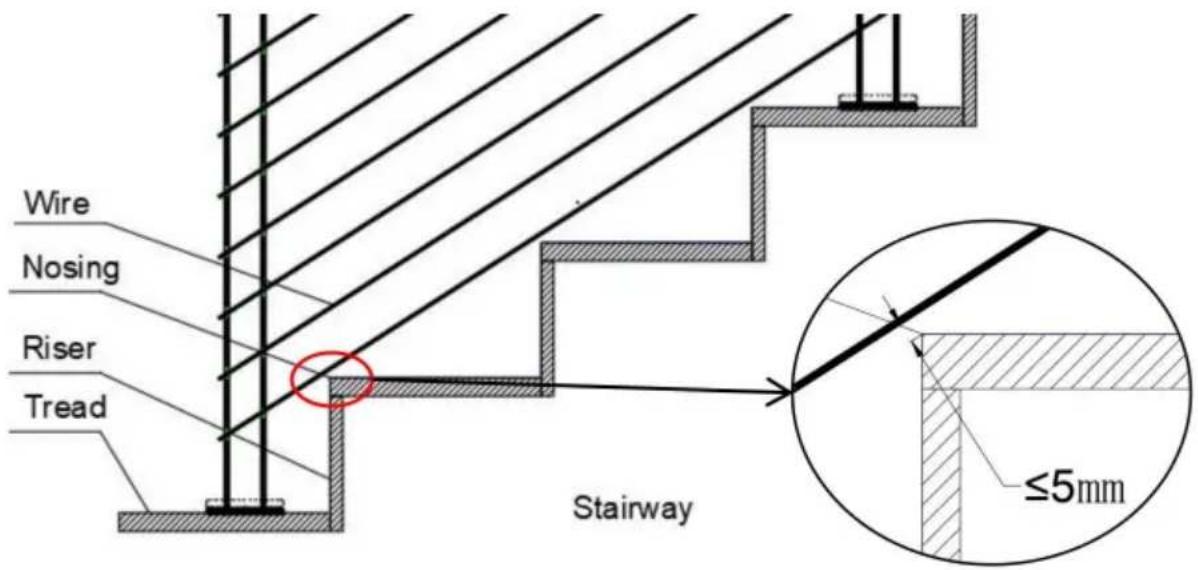

Attention : lors de l'installation des poteaux, ajustez la position des poteaux sur la bande de roulement de la marche, de sorte que le fil soit proche de la position du nez. Il est généralement recommandé que l'espacement soit inférieur à 5 mm.

Comme indiqué ci-dessous.

Pour tendeur à vis et borne fixe
