INSTRUKCJA OBSŁUGI HR-002 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

SŁUPEK BARIERY KABLOWEJ

MODEL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/

HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014

HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/

HR-022/HR-023

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

SŁUPEK BARIERY KABLOWEJ

MODEL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/

HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014

HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/

HR-022/HR-023

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu może się różnić w zależności od otrzymanego egzemplarza. Prosimy o wyrozumiałość, jeśli w naszym produkcie zostaną wprowadzone jakiekolwiek aktualizacje technologiczne lub oprogramowania, o których nie poinformujemy ponownie.

WAŻNE ZABEZPIECZENIA

OSTRZEŻENIE: Przed przystąpieniem do użytkowania należy przeczytać i zrozumieć całą instrukcję.

obsługi lub serwisowania tego produktu. Nieprzestrzeganie tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

1. Ostrzeżenie wskazuje, że należy podjąć odpowiednie działania w celu uniknięcia potencjalnego niebezpieczeństwa obrażeń ciała.
2. Możliwości produktu odnoszą się wyłącznie do produktu prawidłowo i całkowicie zmontowanego.
3. Trzymaj małe części zamienne poza zasięgiem dzieci. To nie jest zabawka. Nie pozwalaj dzieciom na zabawę.
4. Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

ZACHOWAJ TE INSTRUKCJE

GŁÓWNE CECHY

Produkt ten jest głównie stosowany do montażu kolumnowego funkcji przewodowych i akcesoriów dekoracyjnych.

Słupek balustrady kablowej firmy VEVOR wykonany jest w całości ze stali nierdzewnej, ma dużą odporność na rdzę i korozję. Będzie działać przez długi czas

wewnętrzne i zewnętrzne balustrady o niskich kosztach utrzymania. Należy pamiętać, że nie jest to polecane dla projektów nadmorskich.

Dokładamy wszelkich starań, aby dostarczać produkty wysokiej jakości i profesjonalną obsługę serwisową, co czyni VEVOR marką godną zaufania.

INSTRUKCJA INSTALACJI

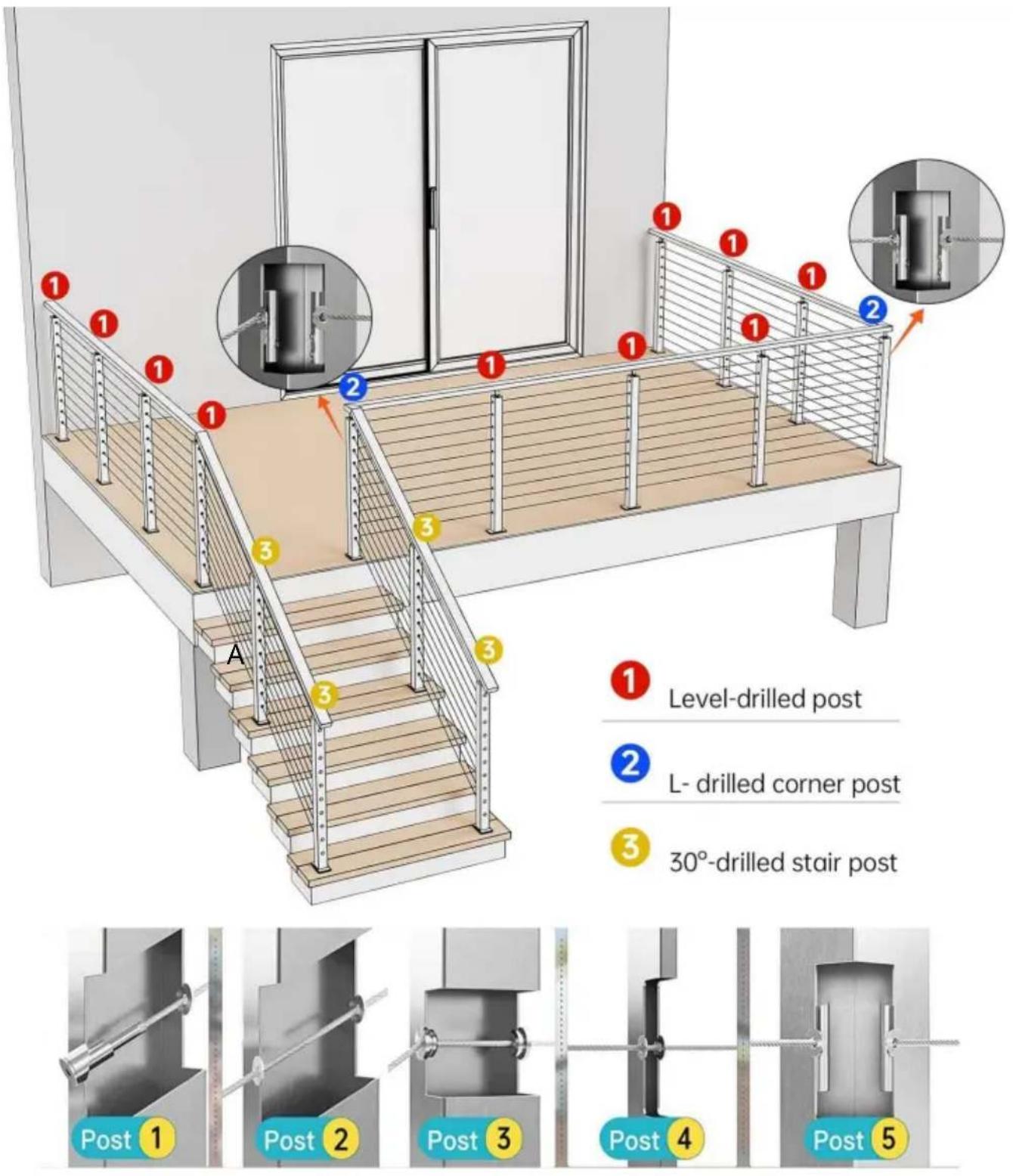

Wskazania dotyczące instalacji i odpowiedni słupek

Dotyczy wszystkich scenariuszy instalacji inżynieryjnych.

Uwaga: Produkt obejmuje wyłącznie kolumnę i jej montaż.

elementy złączne, z wyłączeniem liny stalowej, zestawu balustrad kablowych, poręczy.

Uwaga: Powyższy rysunek przedstawia jedynie przykład układu instalacji.

wyświetlacz, użytkownicy muszą dokonać układu zgodnie ze swoimi rzeczywistymi

potrzebami, dopasowując strukturę słupa i liny stalowej, zestawu balustrad kablowych, poręczy i innych akcesoriów.

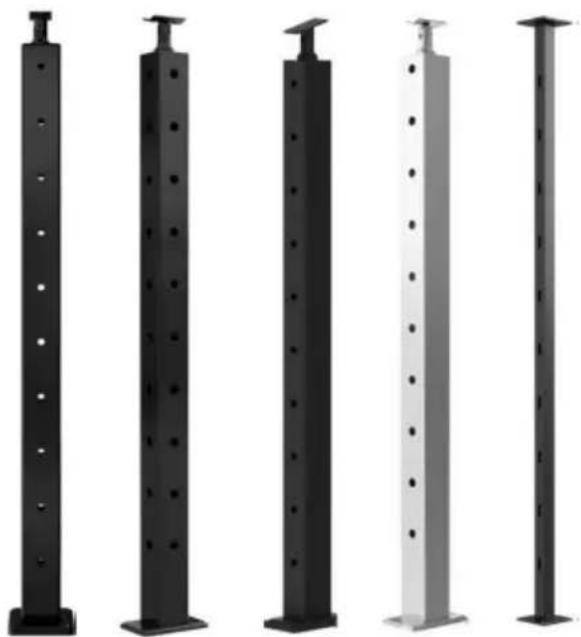

INFORMACJE O PRODUKCIE

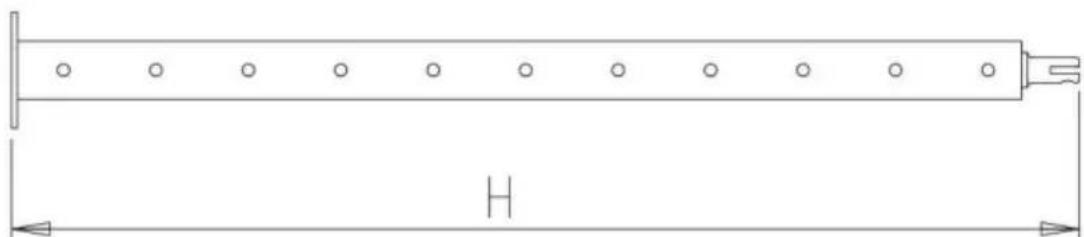

Model wiercony		H(mm)	Wywiercony numer	Otwór średnica(mm)	Wysokość dziury(mm)	Sekcja rozmiar(mm)	Kolor	Włączać(szt.)
HR-001 poziom 1067			12	10,5	84	50*50 Czarny		4
HR-002 poziom 914			10	10,5	84	50*50 Czarny		4
HR-003 poziom 1067			12	10,5	84	30*50 Czarny		4
HR-004 poziom 914			10	10,5	84	30*50 Czarny		4
HR-005 30°	1067		12	10,5× 12\ 84		50*50 Srebro		1
HR-006 30°	1067		12	10,5× 12\ 84		50*50 Czarny		1
HR-007	L	1067	12	10,5	84	50*50 Czarny		1
HR-008 nr 914			/	/	/	50*50 Czarny		1
HR-009 poziom 914			10	10,5	84	50*50 Czarny		1
HR-010 30°		914	10	10,5× 12\ 84		50*50 Czarny		1
HR-011	L	914	10	10,5	84	50*50 Czarny		1
HR-012 poziom 914			10	10,5	84	50*50 Srebro		1
HR-013 30°	1067		12	10,5× 12\ 84		30*50 Czarny		1
HR-014	L	1067	12	10,5	84	30*50 Czarny		1
HR-015 30°		914	10	10,5× 12\ 84		30*50 Czarny		1
HR-016	L	914	10	10,5	84	30*50 Czarny		1
HR-017 nr 914			/	/	/	38*38 Czarny		1
HR-018 poziom 1067			12	10,5	84	30*50 Czarny		1
HR-019 nr 1067			/	/	/	50*50 Czarny		1
HR-020 poziom 914			10	10,5	84	30*50 Czarny		1
HR-021 poziom 1067			12	10,5	84	50*50 Czarny		1
HR-022 poziom 914			10	10,5	84	30*50 Srebrny		1
HR-023 poziom 1067			12	10,5	84	50*50 Srebro		1

NIE	To komponuje nt	Zdjęcie	ILOŚĆ
			Dopasowany model
			HR-001/ HR-002 HR-004	HR005~HR0 12/HR-019/H R-021/HR-02 3/	HR-003/	HR-013~ HR-016/ HR-018/ HR-020/ HR-022/	HR-0 17
1	post		4	1	4	1	/
			/	/	/	/	1
2	Kwadrat okładka		4	1	/	/	/
3	Prostokąt okładka ar		/	/	4	1	/
4	kotwica śruba		16	4	16	4	4
5	Zakrzywiony nawias		4	1	4	1	/
6	Poziomy nawias		4	1	4	1	/
7	klątwa klucz		4	1	4	1	1
8	Otwarty koniec klucz		4	1	4	1	1
9	Stukający śruba		8	2	8	2	4
10	Plastikowy okładka		/	/	/	/	1

INSTALACJA

Do podłóg betonowych lub drewnianych

Krok 1. Zaznacz miejsce wiercenia wskazuje na właściwe miejsca instalacji.	Krok 2. Użyj wiertarki udarowej zrobić otwór o średnicy 12 oznaczone punkty.	Krok 3. Wbijaj młotkiem śruba kotwiczna w wywiercony otwór.
Krok 4. Dokręć śruby	Krok 5. Zamknij pokrywę i zakończ mocowanie słupka.

Uwaga: Upewnij się, że kolumna jest ustawiona pionowo podczas mocowania płyty dolnej.

Montaż z poręczą (poziomy)

Krok 1: Stały wspornik

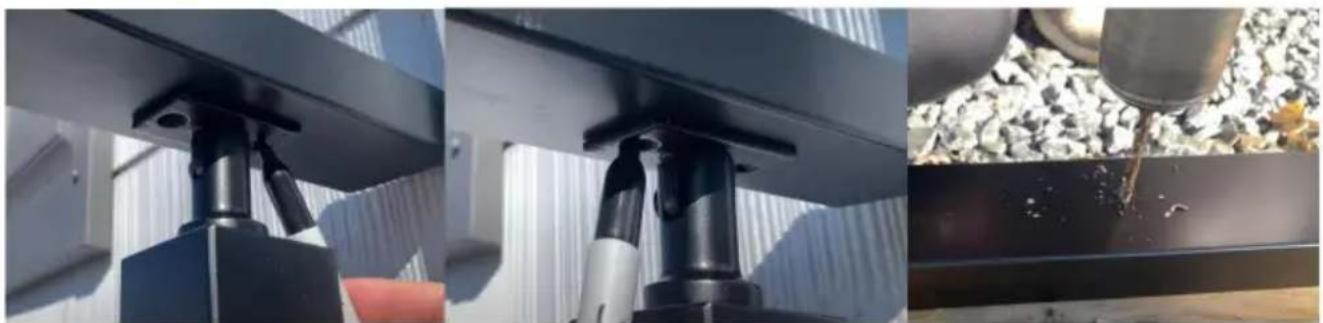

Krok 2: Określ miejsce montażu poręczy, a następnie zaznacz pozycję pod poręczą i otworami wspornika, a następnie wywierć otwory.

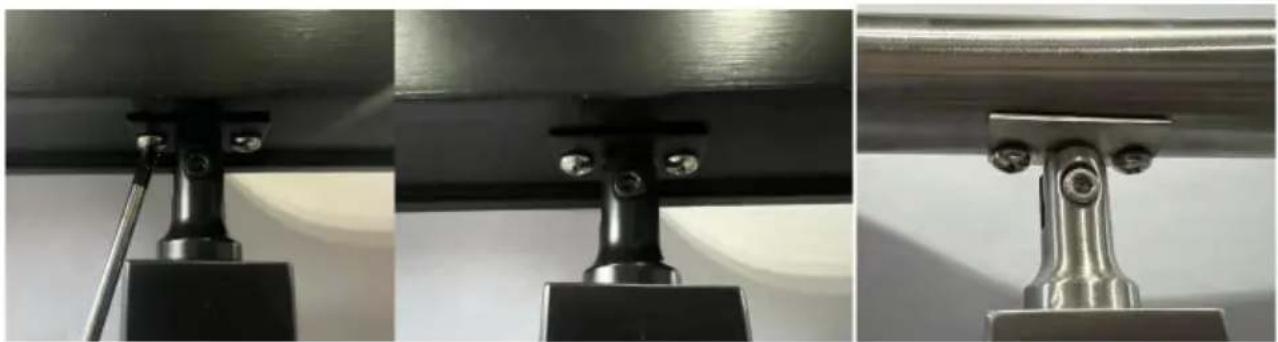

Jeśli instalacją jest poręcz drewniana, można ją przykręcić bezpośrednio wkręty samogwintujące.

Krok 3: Za pomocą wkrętów samogwintujących z akcesorium przymocuj poręcz do wspornika.

Nadaje się również do montażu poręczy łukowych i wsporników.

Montaż z poręczą (gradient)

Krok 1: Stały wspornik

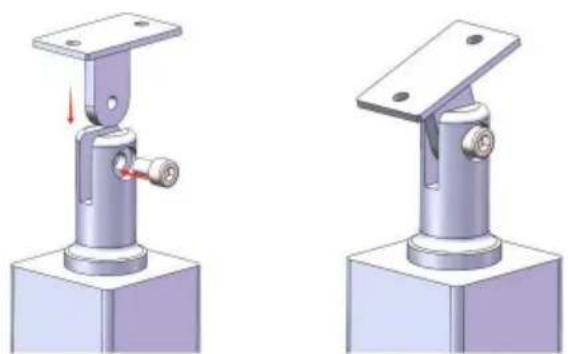

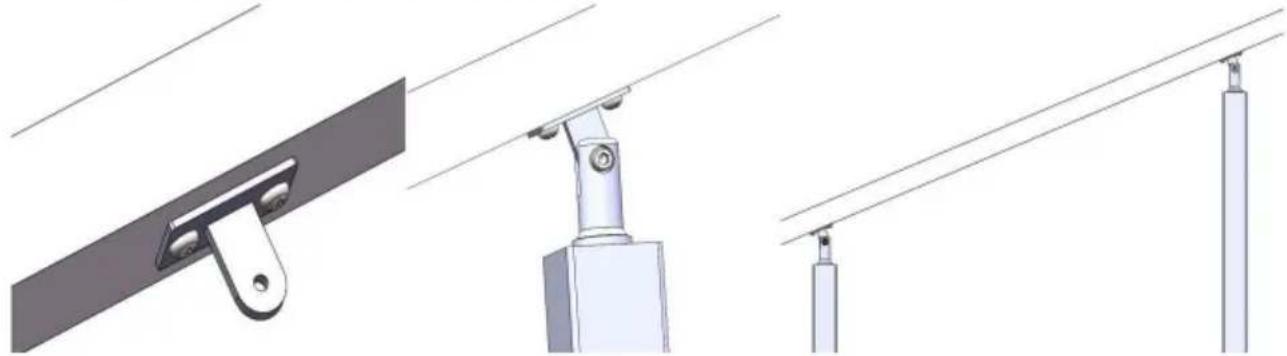

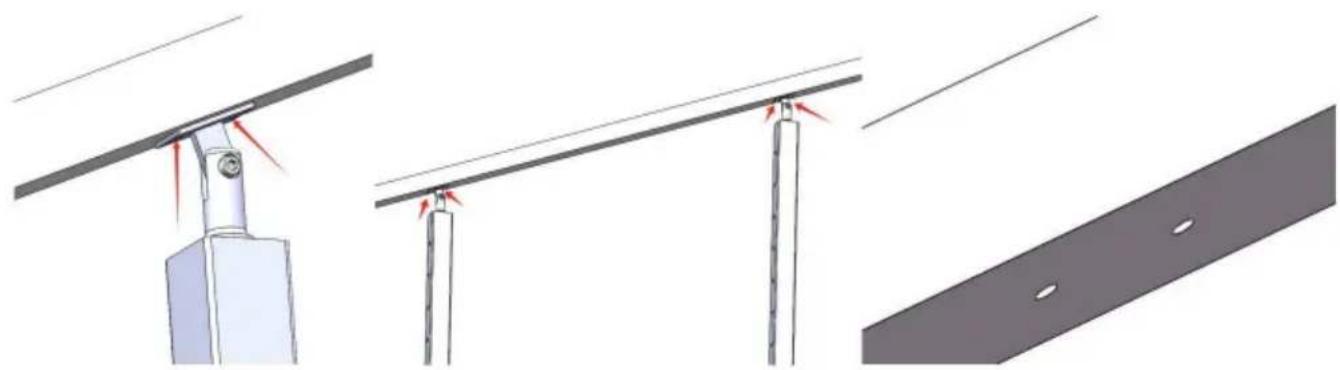

Krok 2: Dostosuj kąt uchwytu tak, aby pasował do spodniej części poręczy. Określ miejsce montażu poręczy, a następnie zaznacz pozycję pod poręczą i otworami na wspornik, a następnie wywierć otwory. Jeśli instalacja obejmuje drewnianą poręcz, możesz bezpośrednio wkręcić w nią śruby samogwintujące.

Uwaga: Poręcz i uchwyt można wstępnie zamocować za pomocą zacisków, co umożliwia jednoczesne oznaczenie i ustawienie wielu punktów montażu uchwytu.

Krok 3: Zdejmij uchwyt ze słupka i za pomocą wkrętów samogwintujących z akcesorium przymocuj uchwyt do poręczy.

Ponownie zamocuj słupek i wspornik.

Nadaje się również do instalacji poręczy łukowych i wsporników.	Dla modelu HR-017

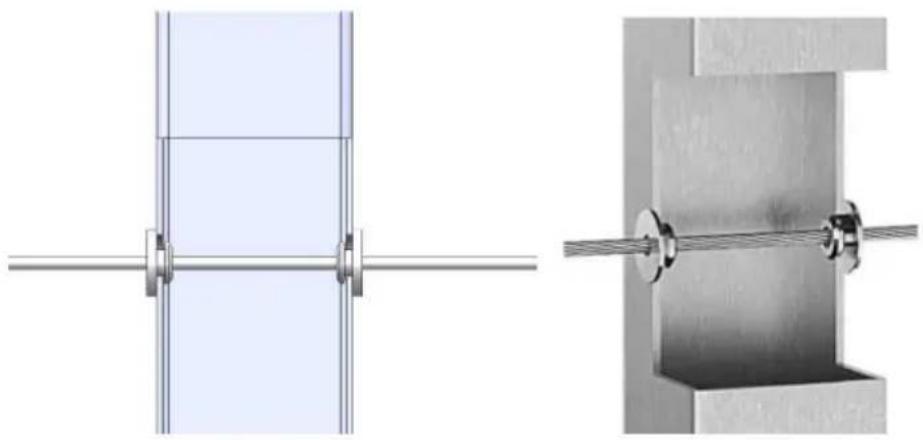

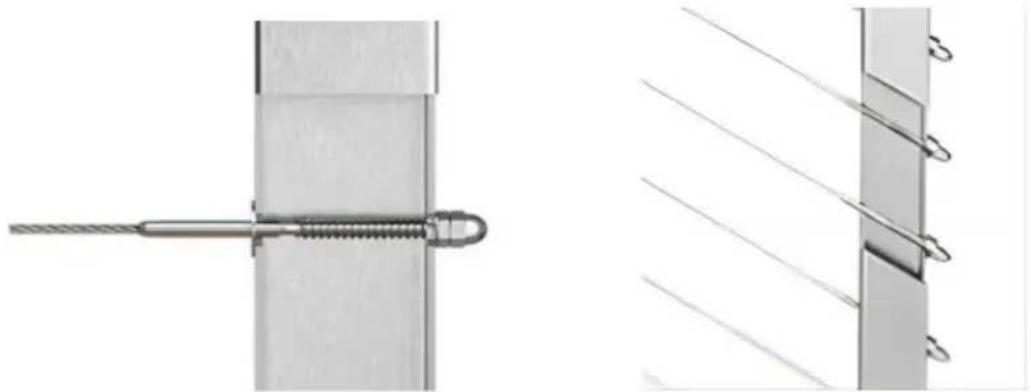

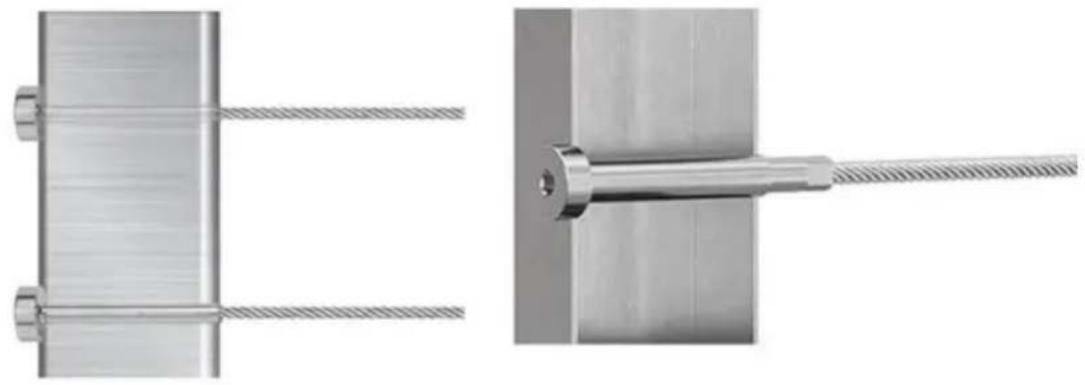

Montaż za pomocą liny stalowej i elementów mocujących

Do tulei ochronnej koła poziomego

Do poziomego i kątowego montażu napinacza szpilek

Uwaga: Podczas montażu słupków należy dostosować ich położenie

stopnia tak, aby drut znajdował się blisko krawędzi stopnia, przy czym zaleca się, aby odstęp między drutami był mniejszy niż 5 mm.

Jak pokazano poniżej.

Do napinacza śruby rzymskiej i zacisku stałego
