Produkttyp	Kabelschutzpfosten
Marke	Vevor
Modell	HR-002 (Serie HR-001 bis HR-023)
Material	Edelstahl
Hauptverwendung	Innen- und Außeninstallation von Kabelgeländern
Höhe	Ca. 900 mm (je nach Modell variabel)
Durchmesser	32 mm (ungefähr)
Gewicht	Ca. 2,5 kg
Oberfläche	Gebürsteter oder polierter Edelstahl je nach Modell
Korrosionsbeständigkeit	Hohe Beständigkeit (nicht empfohlen für Küstengebiete)
Stromversorgung	Nicht zutreffend (mechanisches Produkt)
Installationsart	Bodenbefestigung (Beton, Holz) und Handlaufhalterung (horizontal oder geneigt)
Packungsinhalt	Pfosten, Ankerschrauben, selbstschneidende Schrauben (Kabel nicht enthalten)
Kompatibilität	Mit Metallkabel, Geländerkit, Handlauf (nicht enthalten)
Garantie	Elektronische Garantie unter www.vevor.com/support
Sicherheit	Vor Gebrauch Anleitung lesen; Kleinteile außerhalb der Reichweite von Kindern aufbewahren
Pflege und Reinigung	Mit feuchtem Tuch reinigen; Scheuermittel vermeiden
Ersatzteile und Reparierbarkeit	Bei Bedarf an Ersatzteilen oder Reparaturen wenden Sie sich an den Vevor-Kundendienst.
Allgemeine Informationen	Importiert von Sanven Technology Ltd. (USA) / VEVOR (Deutschland)

Häufig gestellte Fragen - HR-002 Vevor

Wie hoch ist der Pfosten HR-002?

Die Höhe des Pfostens HR-002 beträgt ca. 900 mm, kann jedoch je nach Modell der Serie (HR-001 bis HR-023) variieren. Beachten Sie das Datenblatt Ihres spezifischen Modells.

Ist der Pfosten HR-002 für die Außeninstallation geeignet?

Ja, er ist aufgrund seiner Herstellung aus Edelstahl rostbeständig und für den Außenbereich geeignet. Allerdings wird er aufgrund der Salzeinwirkung nicht für Küstenprojekte empfohlen.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Schlagbohrer, einen 12-mm-Bohrer, einen Hammer, einen Schraubendreher und ggf. einen Schraubenschlüssel. Das Produkt wird mit Ankerschrauben und selbstschneidenden Schrauben geliefert.

Ist das Metallkabel im Lieferumfang enthalten?

Nein, das Metallkabel ist nicht enthalten. Der Pfosten HR-002 enthält nur den Pfosten und seine Befestigungen. Kabel, Geländerkit und Handlauf müssen separat erworben werden.

Kann der Pfosten auf einem Holzboden installiert werden?

Ja, die Installation auf einem Holzboden ist möglich, indem Sie die Schritte zum Bohren und Befestigen mit den mitgelieferten Schrauben befolgen. Stellen Sie sicher, dass das Holz stark genug ist, um die Last zu tragen.

Wie stelle ich den Winkel der Halterung für einen geneigten Handlauf ein?

Die Handlaufhalterung kann im Winkel verstellt werden. Lösen Sie die Schrauben leicht, passen Sie den Winkel an die Neigung der Rampe an und ziehen Sie die Schrauben fest. Verwenden Sie ein Spannwerkzeug, um die Position während des Markierens zu halten.

Wie ist das Verfahren zur Befestigung auf Betonboden?

Markieren Sie die Position, bohren Sie ein 12-mm-Loch mit einem Schlagbohrer, schlagen Sie die Ankerschraube mit einem Hammer ein, ziehen Sie die Schraube fest. Befestigen Sie den Pfosten und schließen Sie die Abdeckung.

Ist der Pfosten HR-002 mit den Vevor-Geländerkits kompatibel?

Ja, dieser Pfosten ist für die Verwendung mit den Kabelgeländerkits von Vevor konzipiert. Er ist kompatibel mit den Modellen HR-001 bis HR-023 und zugehörigem Zubehör (Spanner, Muffen usw.).

Wie pflege ich den Edelstahlpfosten?

Reinigen Sie ihn regelmäßig mit einem feuchten Tuch. Bei hartnäckigen Flecken verwenden Sie ein mildes Reinigungsmittel. Vermeiden Sie Scheuermittel oder chlorhaltige Produkte, die die Oberfläche beschädigen könnten.

Was tun, wenn ein Teil fehlt oder defekt ist?

Kontaktieren Sie den Vevor-Kundendienst unter www.vevor.com/support. Mit Ihrer Modellnummer (HR-002) und dem Kaufnachweis erhalten Sie Unterstützung bei einem Ersatz oder einer Reparatur im Rahmen der Garantie.

BEDIENUNGSANLEITUNG HR-002 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

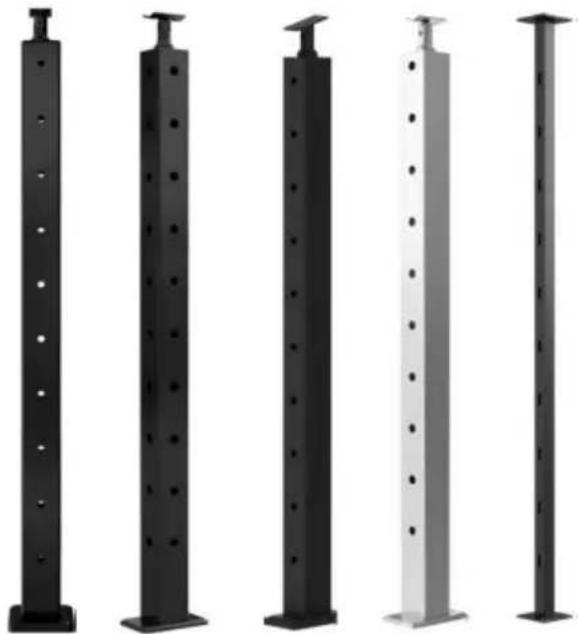

KABELGELÄNDERPFOSTEN

MODELL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

KABELGELÄNDERPFOSTEN

MODELL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/

HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014

HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/

HR-022/HR-023

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie

Betrieb oder Wartung dieses Produkts. Die Nichtbeachtung dieser

Warnungen und Anweisungen können zu Verletzungen oder

Schäden an wertvollem Eigentum.

1. Die Warnung weist darauf hin, dass geeignete Maßnahmen ergriffen werden sollten, um die potenzielle Gefahr einer Verletzung zu vermeiden.
2. Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
3. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf. Es ist kein Spielzeug. Erlauben Sie Kindern nicht, damit zu spielen.
4. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie aus und trennen Sie alle Teile in einem sauberen Arbeitsbereich.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

HAUPTMERKMALE

Dieses Produkt wird hauptsächlich für die Säuleninstallation von Drahtfunktionen und dekorativen Accessoires verwendet.

Der Kabelgeländerpfosten von VEVOR besteht vollständig aus rostfreiem Stahl, der eine hohe Beständigkeit gegen Rost und Korrosion aufweist. Er funktioniert für Innen- und Außengeländer mit geringem Wartungsaufwand und hat eine lange Lebensdauer. Bitte beachten Sie, dass er nicht für Küstenprojekte empfohlen wird.

Wir arbeiten mit aller Kraft daran, qualitativ hochwertige Produkte und professionellen Service zu bieten und machen VEVOR zu einer zuverlässigen Marke.

INSTALLATIONSANLEITUNG

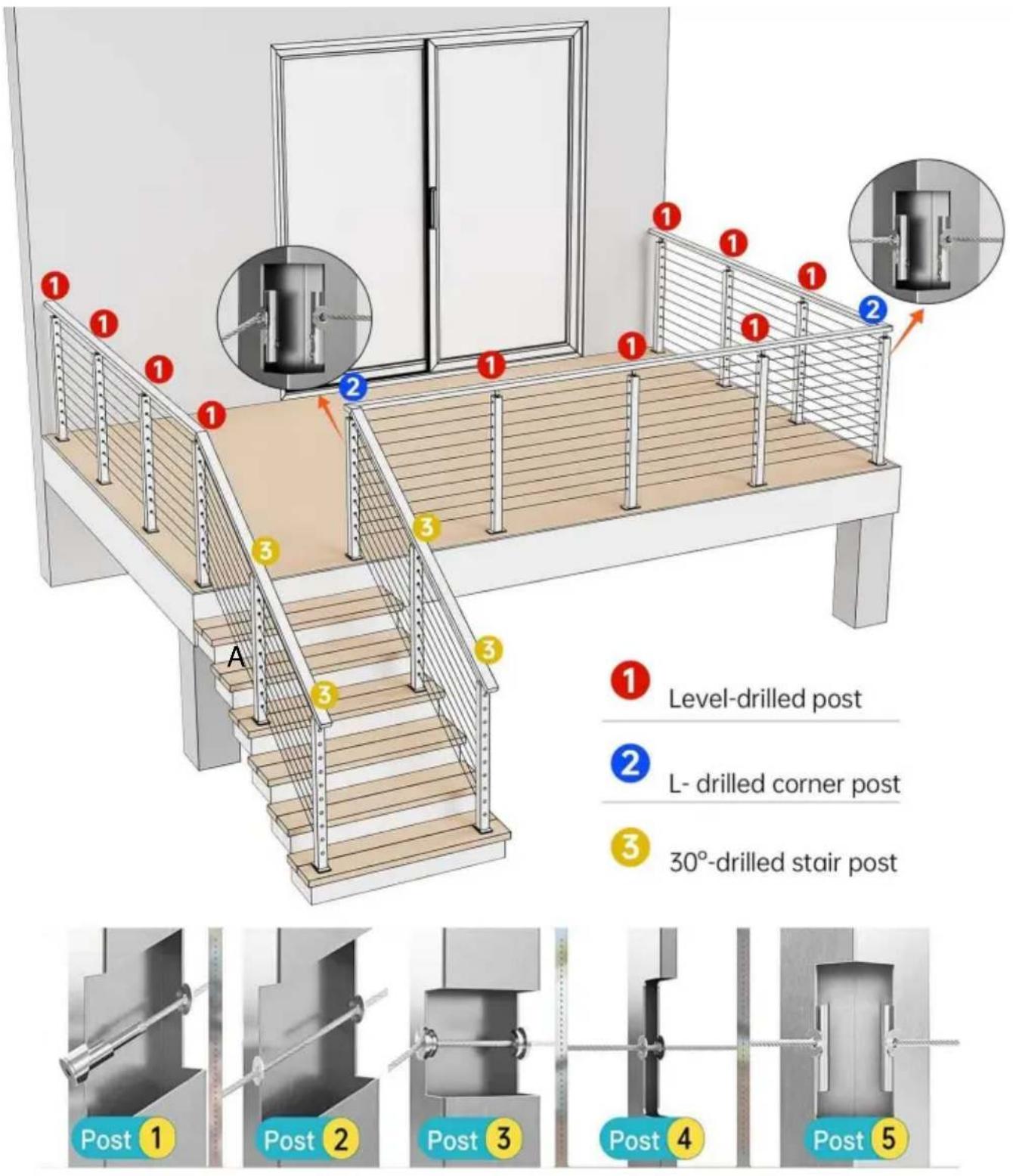

Einbauhinweise und anwendbare Pfosten

Anwendbar auf alle technischen Installationsszenarien.

Hinweis: Dieses Produkt umfasst nur die Säule und deren Montage

Befestigungsmaterial, ausgenommen Drahtseil, Kabelgeländer-Set, Handlauf.

Hinweis: Die obige Abbildung ist nur ein Beispiel für die Anzeige des Installationslayouts. Benutzer müssen das Layout entsprechend ihren tatsächlichen Anforderungen erstellen und es an die Struktur der Säule und des Drahtseils, des Kabelgeländer-Kits, des Handlaufs und anderer Zubehörteile anpassen.

Für Beton- oder Holzboden

Schritt 1.Markieren Sie die Bohrung Punkte an den entsprechenden Installationsorte.	Schritt 2. Verwenden Sie einen Bohrhammer ein Loch für y 12 zu machen bei den markierten Punkten.	Schritt 3.Hämmern Sie die Ankerschraube in die gebohrtes Loch.
Schritt 4. Ziehen Sie die Schrauben	Schritt 5: Schließen Sie den Deckel und befestigen Sie den Pfosten endgültig.

Hinweis: Achten Sie darauf, dass die Säule aufrecht steht, wenn Sie die Bodenplatte des Beitrags befestigen.

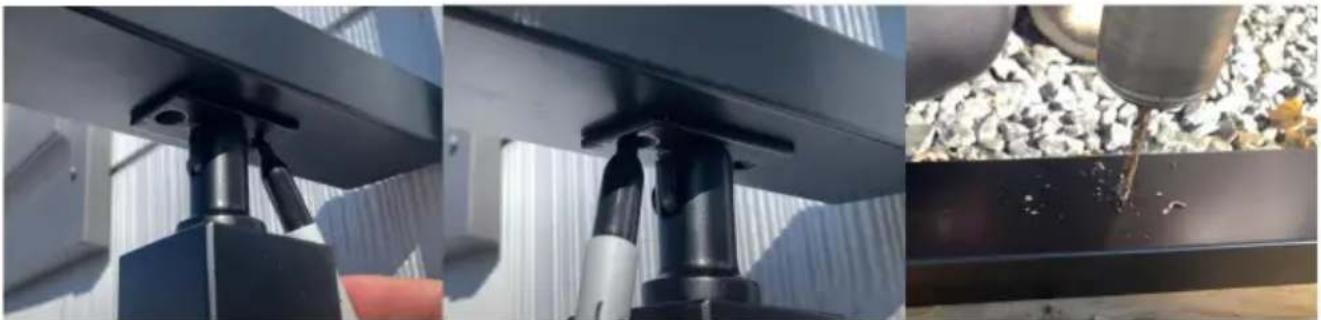

Montage mit Handlauf (horizontal)

Schritt 1: Feste Halterung

Schritt 2: Bestimmen Sie die Einbauposition des Handlaufs und markieren Sie die Position unter dem Handlauf und den Halterungslöchern, dann bohren Sie Löcher.

Wenn es sich bei der Installation um einen Holzhandlauf handelt, können Sie die Blechschrauben verwenden.

Schritt 3: Befestigen Sie den Handlauf mit den selbstschneidenden Schrauben im Zubehör an der Stütze.

Es eignet sich auch für die Montage von Bogenhandläufen und Halterungen.

Montage mit Handlauf (Gefälle)

Schritt 1: Feste Halterung

Schritt 2: Passen Sie den Winkel der Halterung an die Unterseite des Handlaufs an. Bestimmen Sie die Einbauposition des Handlaufs und markieren Sie dann die Position unter dem Handlauf und die Halterungslöcher, dann bohren Sie Löcher. Wenn die Installation ein Holzhandlauf ist, können Sie direkt in die Blechschrauben.

Hinweis: Handlauf und Halterung können mit Hilfe von Klemmwerkzeugen vorfixiert werden, so dass mehrere Halterungsmontagepunkte gleichzeitig markiert und positioniert werden können.

Schritt 3: Entfernen Sie die Halterung vom Pfosten und befestigen Sie die Halterung anschließend mit den im Zubehör enthaltenen selbstschneidenden Schrauben am Handlauf.

Befestigen Sie Pfosten und Halterung wieder.

Es eignet sich auch für die Installation aus Bogenhandläufen und Konsolen.	Für Modell HR-017

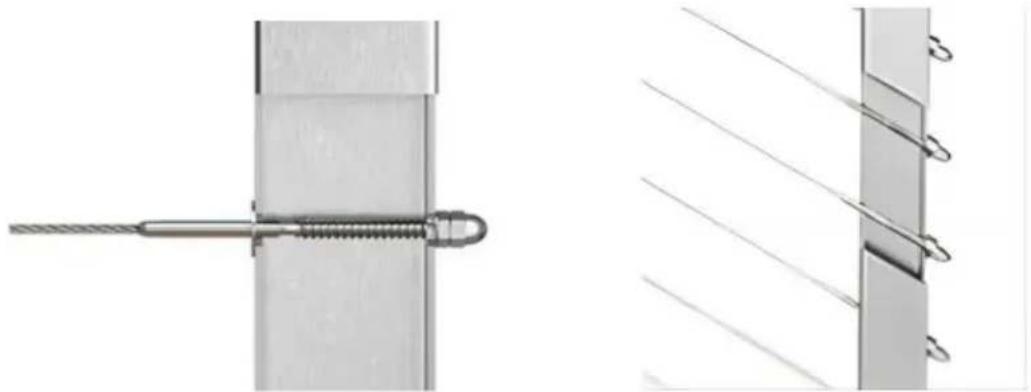

Installation mit Drahtseil und Beschlägen

Für Level-Radschutzhülse

Für Bolzenspanner Horizontale Montage und Winkel

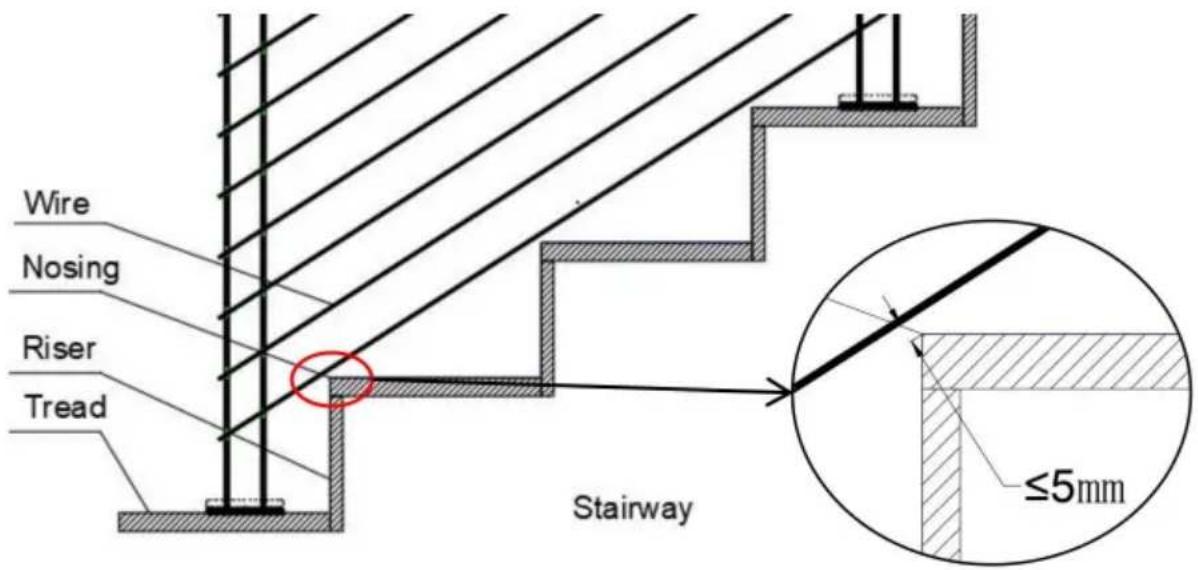

Achtung: Passen Sie bei der Montage der Pfosten die Position der Pfosten an der Trittfläche der Stufe an, sodass sich der Draht in der Nähe der Position der Kantenkar befindet. Generell wird empfohlen, dass der Abstand weniger als 5 mm beträgt. Wie unten gezeigt.

Für Spannschlossspanner und Festterminal
