Produkttyp	Kabelräckesstolpe
Märke	Vevor
Modell	HR-002 (serie HR-001 till HR-023)
Material	Rostfritt stål
Huvudsaklig användning	Installation av kabelräcken inomhus och utomhus
Höjd	Cirka 900 mm (varierar beroende på modell)
Diameter	32 mm (ungefär)
Vikt	Cirka 2,5 kg
Ytbehandling	Borstat eller polerat stål beroende på modell
Korrosionsbeständighet	Hög beständighet (rekommenderas inte i kustområden)
Strömförsörjning	Ej tillämplig (mekanisk produkt)
Installationstyp	Golvmontering (betong, trä) och räckeshållare (horisontell eller lutande)
Förpackningens innehåll	Stolpe, ankarbultar, självborrande skruvar (kabel ingår inte)
Kompatibilitet	Med metallkabel, räckessats, handräcke (ingår inte)
Garanti	Elektronisk garanti via www.vevor.com/support
Säkerhet	Läs manualen före användning; håll smådelar utom räckhåll för barn
Underhåll och rengöring	Rengör med fuktig trasa; undvik slipande rengöringsmedel
Reservdelar och reparerbarhet	Kontakta Vevors tekniska support för reservdelar eller reparation
Allmän information	Importerad av Sanven Technology Ltd. (USA) / VEVOR (Tyskland)

Vanliga frågor - HR-002 Vevor

Vad är höjden på stolpen HR-002?

Höjden på stolpen HR-002 är cirka 900 mm, men den kan variera beroende på modell i serien (HR-001 till HR-023). Kontrollera den tekniska specifikationen för din specifika modell.

Är stolpen HR-002 lämplig för utomhusinstallation?

Ja, den är lämplig för utomhusbruk tack vare tillverkning i rostfritt stål som är rostbeständigt. Den rekommenderas dock inte för kustprojekt på grund av saltpåverkan.

Vilka verktyg krävs för installation?

Du behöver en slagborrmaskin, ett 12 mm borr, en hammare, en skruvmejsel och eventuellt en skiftnyckel. Produkten levereras med ankarbultar och självborrande skruvar.

Ingår metallkabeln i förpackningen?

Nej, metallkabeln ingår inte. Stolpen HR-002 innehåller endast stolpen och dess fästen. Du måste köpa kabel, räckessats och handräcke separat.

Kan stolpen installeras på trägolv?

Ja, installation på trägolv är möjlig genom att följa borrnings- och fäststegen med medföljande skruvar. Se till att träet är tillräckligt starkt för att bära lasten.

Hur justerar man vinkeln på hållaren för ett lutande handräcke?

Handräckeshållaren kan vinkeljusteras. Skruva loss lätt, justera vinkeln så att den matchar rampens lutning, och dra åt skruvarna. Använd ett åtdragningsverktyg för att hålla positionen under märkning.

Vilket är förfarandet för golvmontering i betong?

Markera placeringen, borra ett 12 mm hål med en slagborrmaskin, slå in ankarbulten med hammare, dra sedan åt skruven. Montera stolpen och stäng locket.

Är stolpen HR-002 kompatibel med Vevors räckessatser?

Ja, denna stolpe är designad för användning med Vevors kabelräckessatser. Den är kompatibel med modellerna HR-001 till HR-023 och tillhörande tillbehör (spännare, hylsor, etc.).

Hur underhåller man stolpen i rostfritt stål?

Rengör den regelbundet med en fuktig trasa. För envisa fläckar, använd ett milt rengöringsmedel. Undvik slipande eller klorbaserade produkter som kan skada ytbehandlingen.

Vad gör jag om en del saknas eller är defekt?

Kontakta Vevors tekniska support via www.vevor.com/support. Med ditt modellnummer (HR-002) och köpbevis hjälper de dig med utbyte eller reparation under garanti.

BRUKSANVISNING HR-002 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

KABELRÄCKESPOST

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

KABELRÄCKESPOST

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/

HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014

HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/

HR-022/HR-023

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

VARNING: Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

1. Varningen anger att lämpliga åtgärder bör vidtas för att undvika den potentiella faran för personskada.
2. Produktegenskaper gäller endast för korrekt och fullständigt monterad produkt.
3. Förvara små reservdelar utom räckhåll för barn. Det är ingen leksak, låt inte barn leka med den.
4. För ytterligare information om delarna som listas på sidorna nedan, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde.

SPARA DESSA INSTRUKTIONER

HUVUDFUNKTIONER

Denna produkt används främst för pelarinstallation av trådfunktioner och dekorativa tillbehör.

VEVORs kabelräckesstolpe är tillverkad av alla material i rostfritt stål, vilket har stor motståndskraft mot rost och korrosion. Den kommer att fungera under lång livslängd för invändiga och yttre räcken med lågt underhåll. Observera att den inte rekommenderas för kustprojekt.

Vi arbetar med alla ansträngningar för att tillhandahålla kvalitetsprodukter och professionell service och gör VEVOR till ett pålitligt varumärke.

INSTALLATIONSANVISNING

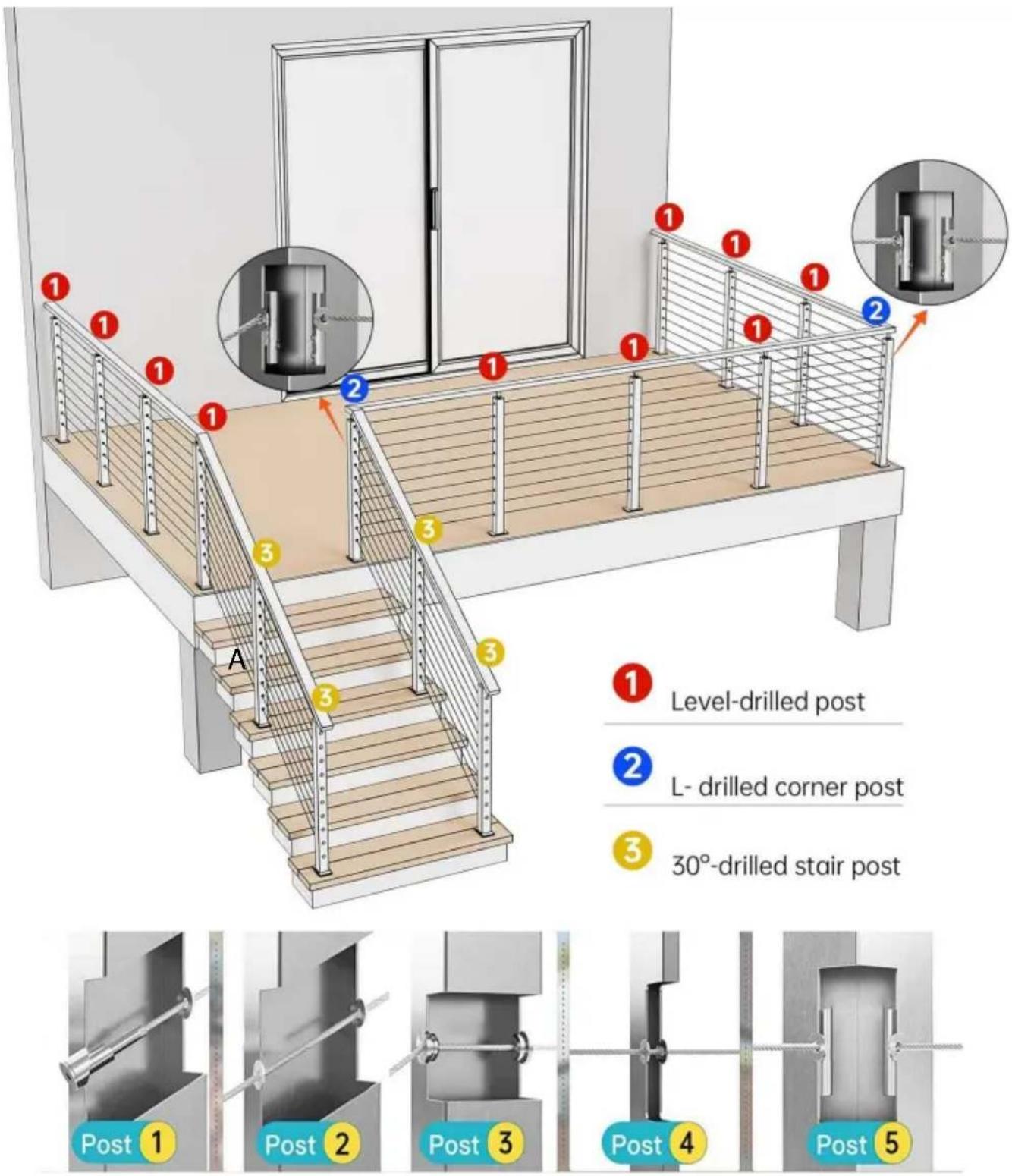

Installationsindikation och tillämplig stolpe

Tillämplig för alla tekniska installationsscenarier.

Obs: Denna produkt inkluderar endast kolonnen och dess installationsfästelement, exklusive stållina, kabelräckessats, ledstång.

Obs: Ovanstående figur är endast ett exempel på installationslayouten. Användare måste layouta enligt deras faktiska behov, matcha strukturen på pelaren och stållinan, kabelräckessats, ledstång och andra tillbehör.

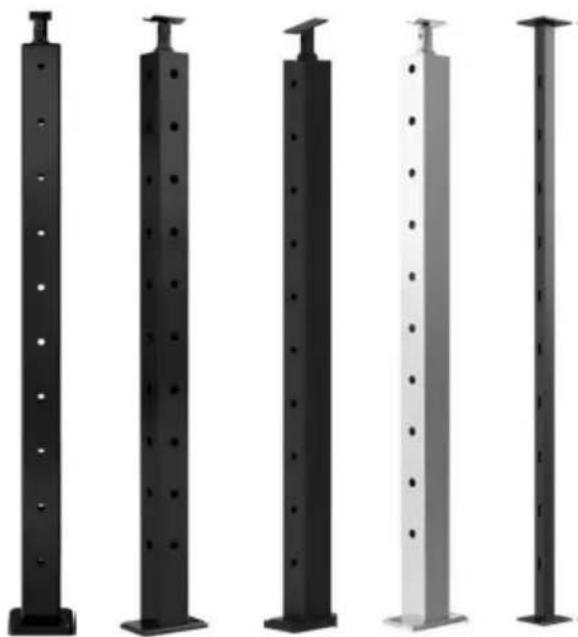

PRODUKTINFORMATION

Modell	Borrad	H(mm)	Borrad antal	Håldiameter(mm)	Pitch av hål(mm)	Avsnittstorlek Färg(mm)		Omfatta(st)
HR-001	nivå 1067		12	ÿ10,5	84	50*50 Svart		4
HR-002	nivå 914		10	ÿ10,5	84	50*50 Svart		4
HR-003	nivå 1067		12	ÿ10,5	84	30*50 Svart		4
HR-004	nivå 914		10	ÿ10,5	84	30*50 Svart		4
HR-005	30° 1067		12	10,5×12 84		50*50 Silver		1
HR-006	30° 1067		12	10,5×12 84		50*50 Svart		1
HR-007	L	1067	12	ÿ10,5	84	50*50 Svart		1
HR-008	nr 914		/	/	/	50*50 Svart		1
HR-009	nivå 914		10	ÿ10,5	84	50*50 Svart		1
HR-010	30°	914	10	10,5×12 84		50*50 Svart		1
HR-011	L	914	10	ÿ10,5	84	50*50 Svart		1
HR-012	nivå 914		10	ÿ10,5	84	50*50 Silver		1
HR-013	30° 1067		12	10,5×12 84		30*50 Svart		1
HR-014	L	1067	12	ÿ10,5	84	30*50 Svart		1
HR-015	30°	914	10	10,5×12 84		30*50 Svart		1
HR-016	L	914	10	ÿ10,5	84	30*50 Svart		1
HR-017	nr 914		/	/	/	38*38 Svart		1
HR-018	nivå 1067		12	ÿ10,5	84	30*50 Svart		1
HR-019	nr 1067		/	/	/	50*50 Svart		1
HR-020	nivå 914		10	ÿ10,5	84	30*50 Svart		1
HR-021	nivå 1067		12	ÿ10,5	84	50*50 Svart		1
HR-022	nivå 914		10	ÿ10,5	84	30*50 Silver		1
HR-023	nivå 1067		12	ÿ10,5	84	50*50 Silver		1

Inga	Den komponerar nts	Bild	ANTAL
			Passande modell
			HR-001/ HR-002	HR005~HR0 12/HR-019/H R-021/HR-02 3/	HR-003/ HR-004	HR-013~ HR-016/ HR-018/ HR-020/ HR-022/	HR-0 17
1	posta		4	1	4	1	/
			/	/	/	/	1
2	Fyrkant täcka		4	1	/	/	/
3	Rektangeln ar omslag		/	/	4	1	/
4	förankra bult		16	4	16	4	4
5	Böjd konsol		4	1	4	1	/
6	Horisontell konsol		4	1	4	1	/
7	hex rycka		4	1	4	1	1
8	Öppen ände rycka		4	1	4	1	1
9	Tappning skruva		8	2	8	2	4
10	Plast täcka		/	/	/	/	1

INSTALLATION

För betong- eller trägolv

Steg 1. Markera borrningen pekar på lämpligt	Steg 2. Använd en borrhammare att göra ett hål för ä 12 kl de markerade punkterna.	Steg 3.Hammare ankarskruven i borrat hål.installationsplatser.
Steg 4. Dra åt skruvar	Steg 5. Stäng locket och slutför fixeringen av stolpen.

Obs: Se till att pelaren är upprätt när du fäster bottenplattan av posten.

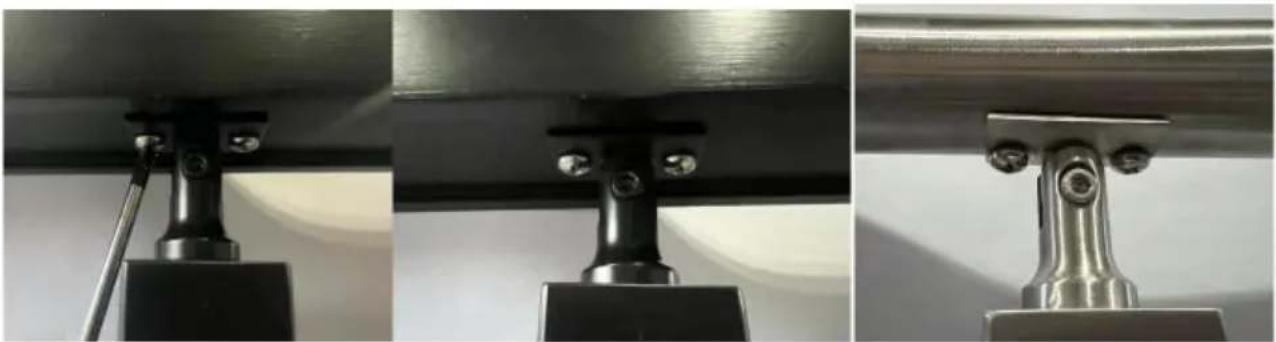

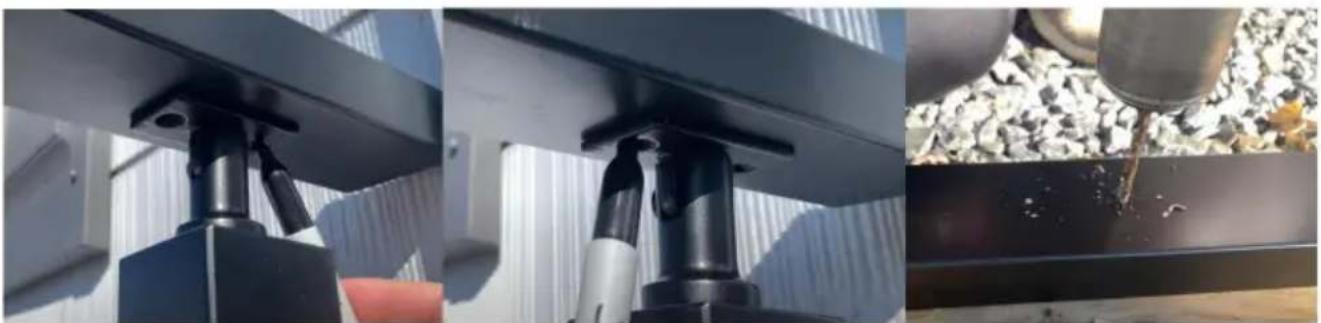

Montera med ledstång (horisontell)

Steg 1: Fast fäste

Steg 2: Bestäm monteringspositionen för ledstången och markera sedan läget under ledstången och hålen för fästet, borra sedan hål.

Om installationen är en trähandledare kan du direkt skruva i gängskruvar.

Steg 3: Använd de självgängande skruvarna i tillbehöret för att fästa ledstången på stödet.

Det är också lämpligt för montering av bågsräcken och konsoler.

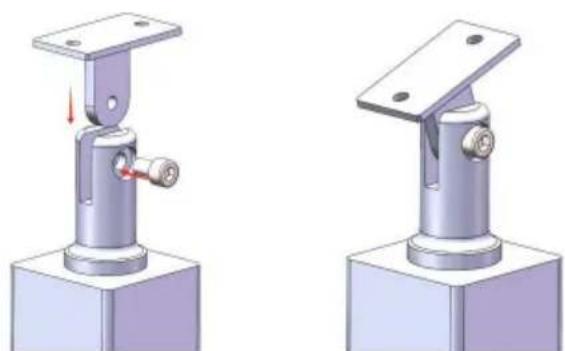

Montera med ledstång (lutning)

Steg 1: Fast fäste

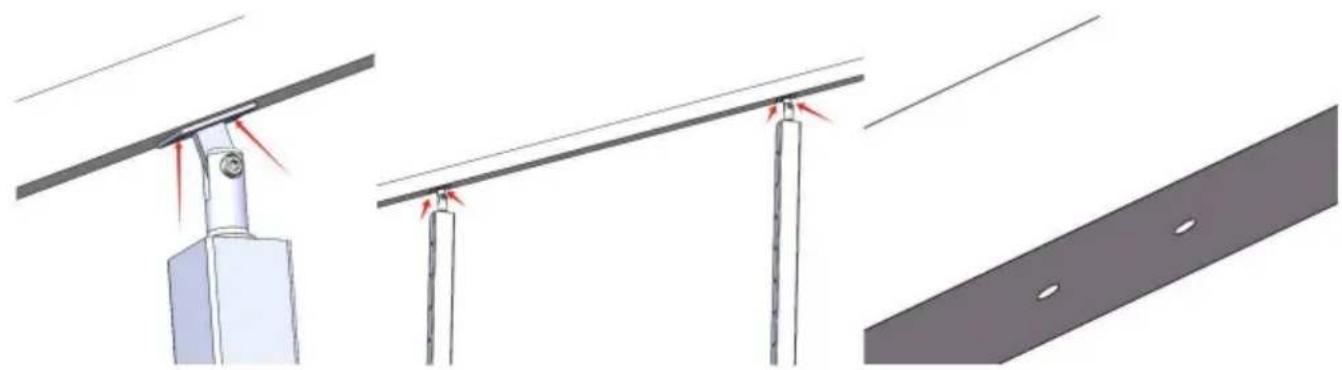

Steg 2: Justera vinkeln på fästet för att passa undersidan av räcke. Bestäm monteringspositionen för räcket och markera sedan läget under ledstången och hålen för fästet, borra sedan hål. Om installationen är en trähandledare kan du direkt skruva i gängskruvar.

Obs: Ledstången och fästet kan förfixeras med hjälp av spännverktyg, så att flera monteringspunkter för fästet kan markeras och placeras samtidigt.

Steg 3: Ta bort fästet från stolpen och använd sedan de självgängande skruvarna i tillbehöret för att fästa fästet på ledstången.

Fixa stolpen och fästet igen.

av bågsräcken och fästen.	För modell HR-017Den är också lä

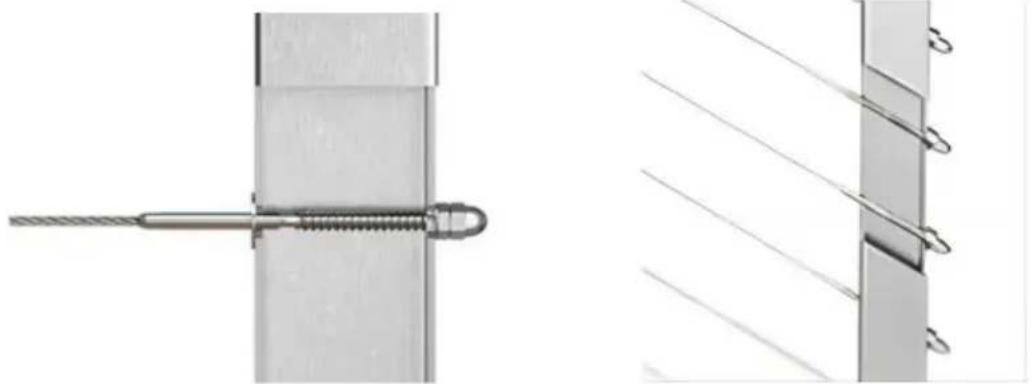

Installera med stållina och beslag

För nivåhjulsskyddshylsa

För Dubbspännare Horisontell montering och Vinkel

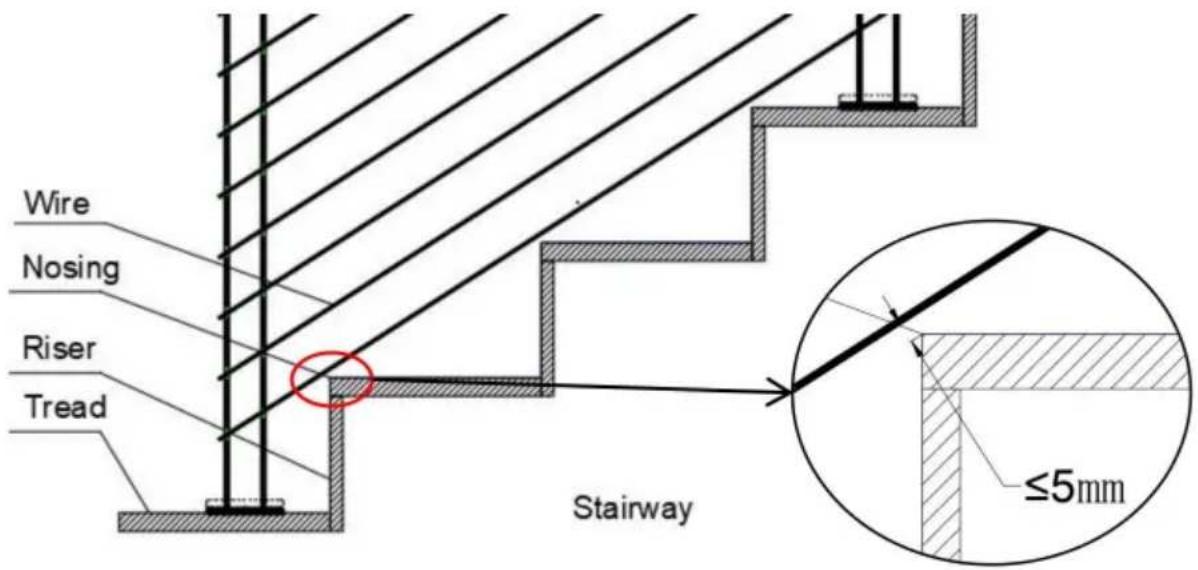

Varning: När du installerar stolparna, justera positionen för stolparna in stegets slitbana, så att vajern är nära nospositionen, och det rekommenderas generellt att avståndet är mindre än 5 mm.

Som visas nedan.

För spännskruv och fast anslutning
