Type product	Kabelrailpaal
Merk	Vevor
Model	HR-002 (serie HR-001 tot HR-023)
Materiaal	Roestvrij staal
Belangrijkste gebruik	Binnen- en buitenkabelrailinstallatie
Hoogte	Ongeveer 900 mm (varieert per model)
Diameter	32 mm (ongeveer)
Gewicht	Ongeveer 2,5 kg
Afwerking	Geborsteld of gepolijst staal afhankelijk van model
Corrosiebestendigheid	Hoge bestendigheid (niet aanbevolen in kustgebied)
Voeding	Niet van toepassing (mechanisch product)
Installatietype	Vloerbevestiging (beton, hout) en leuningsteun (horizontaal of schuin)
Inhoud van de verpakking	Paal, ankerbouten, zelftappende schroeven (kabel niet inbegrepen)
Compatibiliteit	Met metaalkabel, kabelrailsysteem, leuning (niet inbegrepen)
Garantie	Elektronische garantie via www.vevor.com/support
Veiligheid	Lees de handleiding voor gebruik; houd kleine onderdelen buiten bereik van kinderen
Onderhoud en reiniging	Reinigen met een vochtige doek; vermijd schurende producten
Reserveonderdelen en reparatie	Neem contact op met Vevor technische ondersteuning voor onderdelen of reparatie
Algemene informatie	Geïmporteerd door Sanven Technology Ltd. (Verenigde Staten) / VEVOR (Duitsland)

Veelgestelde vragen - HR-002 Vevor

Wat is de hoogte van de HR-002 paal?

De hoogte van de HR-002 paal is ongeveer 900 mm, maar kan variëren per model van de serie (HR-001 tot HR-023). Raadpleeg het gegevensblad van uw specifieke model.

Is de HR-002 paal geschikt voor buitengebruik?

Ja, hij is geschikt voor buitengebruik dankzij de roestbestendige roestvrijstalen constructie. Het wordt echter niet aanbevolen voor kustprojecten vanwege blootstelling aan zout.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een klopboor, een 12 mm boorbits, een hamer, een schroevendraaier en eventueel een sleutel nodig. Het product wordt geleverd met ankerbouten en zelftappende schroeven.

Is de metaalkabel inbegrepen in de verpakking?

Nee, de metaalkabel is niet inbegrepen. De HR-002 paal bevat alleen de paal en zijn bevestigingen. U moet de kabel, het kabelrailsysteem en de leuning apart aanschaffen.

Kan de paal op een houten vloer worden geïnstalleerd?

Ja, installatie op een houten vloer is mogelijk door de boor- en bevestigingsstappen met de meegeleverde schroeven te volgen. Zorg ervoor dat het hout stevig genoeg is om de belasting te dragen.

Hoe stel ik de hoek van de steun af voor een schuine leuning?

De leuningsteun kan in hoek worden versteld. Schroef iets los, pas de hoek aan zodat deze overeenkomt met de helling van de leuning en draai vervolgens de schroeven vast. Gebruik een aantrekkingsgereedschap om de positie te behouden tijdens het markeren.

Wat is de procedure voor bevestiging op een betonnen vloer?

Markeer de locatie, boor een gat van 12 mm met een klopboor, sla de ankerbout erin met een hamer en draai de schroef vast. Bevestig de paal en sluit het deksel.

Is de HR-002 paal compatibel met Vevor kabelrailsets?

Ja, deze paal is ontworpen voor gebruik met Vevor kabelrailsets. Hij is compatibel met modellen HR-001 tot HR-023 en bijbehorende accessoires (spanners, moffen, etc.).

Hoe onderhoud ik de roestvrijstalen paal?

Maak hem regelmatig schoon met een vochtige doek. Gebruik voor hardnekkige vlekken een mild reinigingsmiddel. Vermijd schurende of chloorhoudende producten die de afwerking kunnen beschadigen.

Wat te doen als een onderdeel ontbreekt of defect is?

Neem contact op met de Vevor technische ondersteuning via www.vevor.com/support. Voorzien van uw modelnummer (HR-002) en aankoopbewijs zullen zij u helpen met vervanging of reparatie onder garantie.

GEBRUIKSAANWIJZING HR-002 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

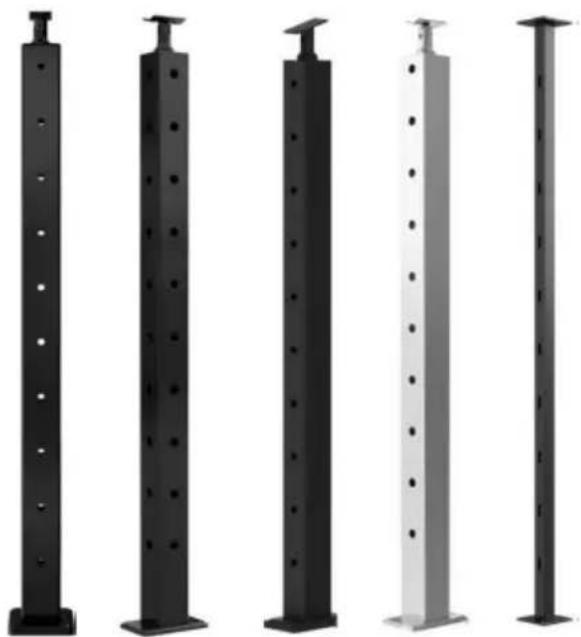

KABELLEUNING PAAL

MODEL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/

HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014

HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/

HR-022/HR-023

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze hele handleiding voordat u het bedienen of onderhouden van dit product. Het niet naleven van deze waarschuwingen en instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen.

1. De waarschuwing geeft aan dat er passende maatregelen moeten worden genomen om het potentiële gevaar van persoonlijk letsel te voorkomen.
2. Producteigenschappen zijn van toepassing op een correct en volledig gemonteerd product alleen.
3. Houd kleine reserveonderdelen buiten bereik van kinderen; het is geen speelgoed. Laat kinderen er niet mee spelen.
4. Voor aanvullende informatie over de onderdelen die in de volgende lijst worden vermeld, raadpleeg het montageschema in deze handleiding. Pak uit en scheid alle onderdelen in een schone werkruimte.

BEWAAR DEZE INSTRUCTIES

BELANGRIJKSTE KENMERKEN

Dit product wordt voornamelijk gebruikt voor kolominstallatie van draadfuncties en decoratieve accessoires.

De kabelleuningpaal van VEVOR is gemaakt van roestvrij staal, wat

een grote weerstand tegen roest en corrosie biedt. Het zal een lange levensduur hebben voor binnen- en buitenleuningen met weinig onderhoud. Let op: het wordt niet aanbevolen voor kustprojecten.

Wij doen er alles aan om kwaliteitsproducten en professionele service te leveren en maken van VEVOR een betrouwbaar merk.

INSTALLATIE-INSTRUCTIES

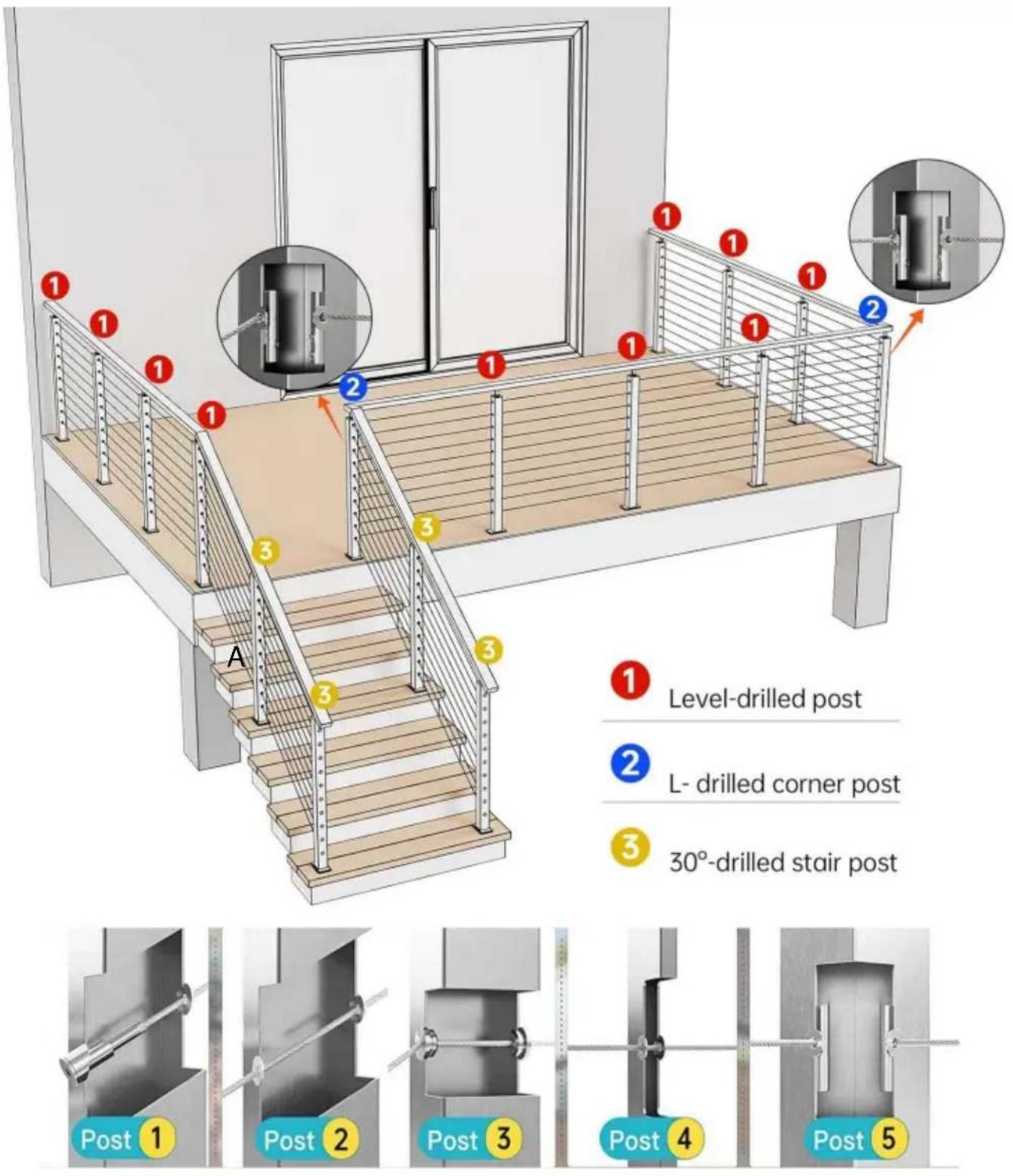

Installatie-indicatie en toepasselijke paal

Toepasbaar op alle technische installatiescenario's.

Let op: dit product omvat alleen de kolom en de installatiebevestigingsmiddelen, exclusief staalkabel, kabelleuningset en leuning.

Let op: de bovenstaande afbeelding is slechts een voorbeeld van de installatie-indeling. Om het display te kunnen gebruiken, moeten gebruikers de indeling aanpassen aan hun werkelijke behoeften, waarbij de structuur van de kolom en de staalkabel, kabelrailset, leuning en andere accessoires moet worden afgestemd.

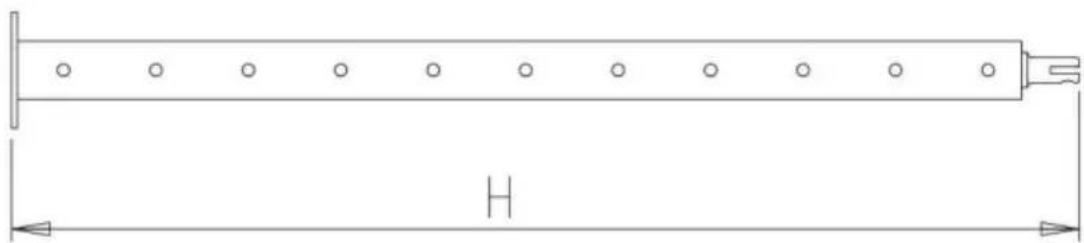

PRODUCTINFORMATIE

Model gebord		H(mm)	Geboordnummer	Gat diameter(mm)	Toonhoogte van gaten(mm)	Sectie maat Kleur(mm)		Erbij betrekken(stuks)
HR-001	niveau 1067		12	ÿ10,5	84	50*50 Zwart		4
HR-002	niveau 914		10	ÿ10,5	84	50*50 Zwart		4
HR-003	niveau 1067		12	ÿ10,5	84	30*50 Zwart		4
HR-004	niveau 914		10	ÿ10,5	84	30*50 Zwart		4
HR-005	30° 1067		12	10,5×12 84		50*50 Ziver		1
HR-006	30° 1067		12	10,5×12 84		50*50 Zwart		1
HR-007	lk	1067	12	ÿ10,5	84	50*50 Zwart		1
HR-008	nr 914		/	/	/	50*50 Zwart		1
HR-009	niveau 914		10	ÿ10,5	84	50*50 Zwart		1
HR-010	30°	914	10	10,5×12 84		50*50 Zwart		1
HR-011	lk	914	10	ÿ10,5	84	50*50 Zwart		1
HR-012	niveau 914		10	ÿ10,5	84	50*50 Ziver		1
HR-013	30° 1067		12	10,5×12 84		30*50 Zwart		1
HR-014	lk	1067	12	ÿ10,5	84	30*50 Zwart		1
HR-015	30°	914	10	10,5×12 84		30*50 Zwart		1
HR-016	lk	914	10	ÿ10,5	84	30*50 Zwart		1
HR-017	nr 914		/	/	/	38*38 Zwart		1
HR-018	niveau 1067		12	ÿ10,5	84	30*50 Zwart		1
HR-019	nr 1067		/	/	/	50*50 Zwart		1
HR-020	niveau 914		10	ÿ10,5	84	30*50 Zwart		1
HR-021	niveau 1067		12	ÿ10,5	84	50*50 Zwart		1
HR-022	niveau 914		10	ÿ10,5	84	30*50 Ziver		1
HR-023	niveau 1067		12	ÿ10,5	84	50*50 Ziver		1

Voor beton- of houten vloeren

Stap 1. Markeer de boring wijst op de juiste plaats installatielocaties.	om een gat te maken voor ÿ 12 de gemarkeerde punten.	Stap 3. Sla deStap 2. Geb bijankerschroef in de geboord gat.
Stap 4. Draai de schroeven	Stap 5. Sluit het deksel en maak de paal vast.

Let op: Zorg ervoor dat de kolom rechtop staat bij het bevestigen van de bodemplaat van de post.

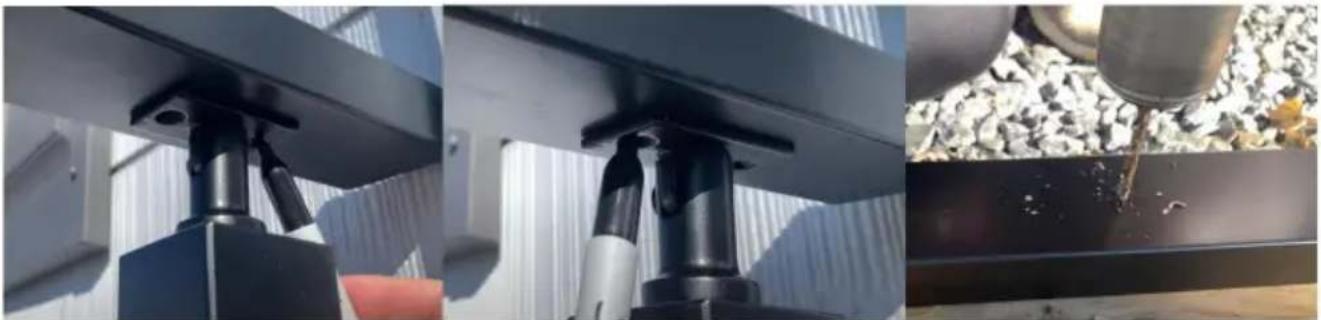

Montage met leuning (horizontaal)

Stap 1: Vaste beugel

Stap 2: Bepaal de installatiepositie van de leuning en markeer vervolgens de positie onder de gaten voor de leuning en de beugel en boor vervolgens de gaten.

Als de installatie een houten leuning betreft, kunt u de schroeven vasttappen.

Stap 3: Gebruik de zelftappende schroeven in het accessoire om de leuning te bevestigen aan de ondersteuning.

Het is ook geschikt voor de installatie van boogleuningen en beugels.

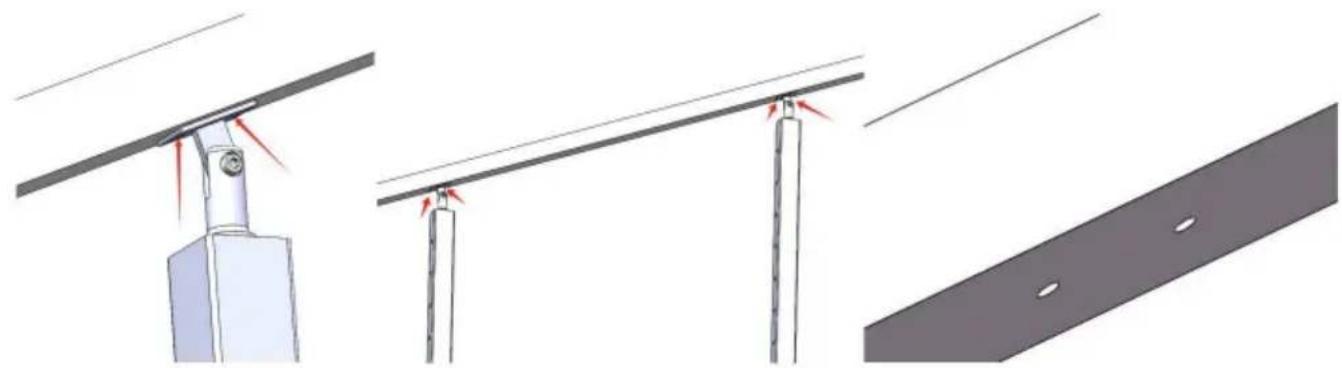

Montage met leuning (helling)

Stap 1: Vaste beugel

Stap 2: Pas de hoek van de beugel aan zodat deze op de onderkant van de leuning past. Bepaal de installatiepositie van de leuning en markeer vervolgens de positie onder de leuning en de beugelgaten, boor vervolgens gaten. Als de installatie een houten leuning is, kunt u de schroeven vasttappen.

Let op: De leuning en de beugel kunnen met behulp van klemgereedschap vooraf worden bevestigd, zodat meerdere montagepunten voor de beugel tegelijkertijd kunnen worden gemarkeerd en gepositioneerd.

Stap 3: Verwijder de beugel van de paal en gebruik vervolgens de zelftappende schroeven in het accessoire om de beugel aan de leuning te bevestigen.

Bevestig de paal en de beugel opnieuw.

Het is ook geschikt voor de installatie Voor van boogleuningen en beugels.	model HR-017

Installeren met staaldraad en fittingen

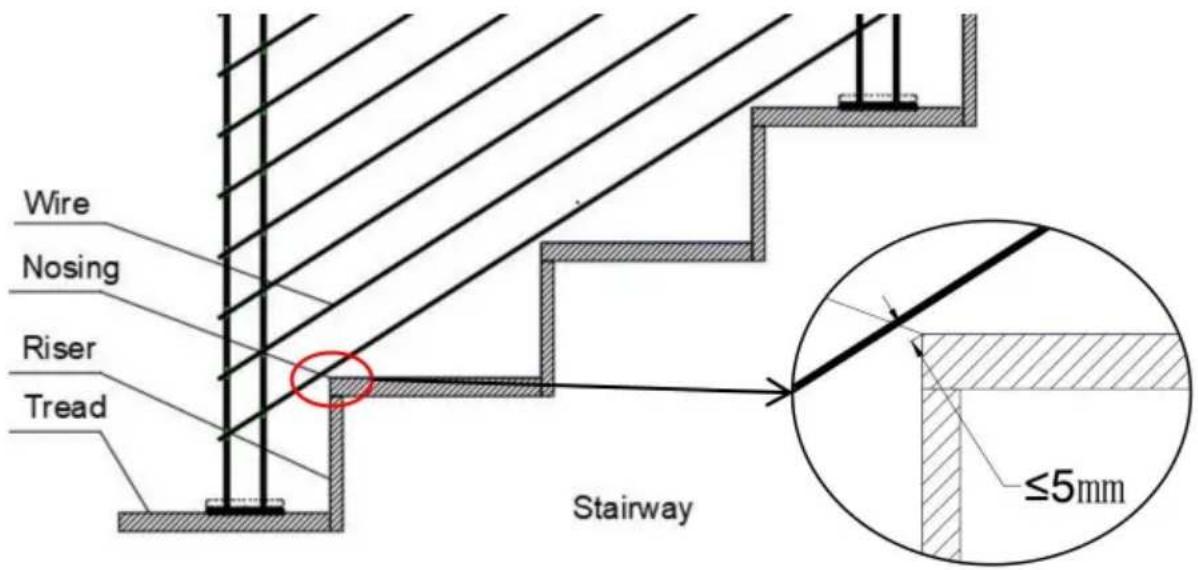

Let op: plaats bij het plaatsen van de palen de positie van de palen afgestemd op de aantrede van de trede, zodat de draad zich dicht bij de positie van de neus bevindt. Over het algemeen wordt aanbevolen dat de afstand kleiner is dan 5 mm, zoals hieronder weergegeven.

Voor spanschroef en vaste aansluiting
