Caractéristique	Détails
Type de poste à souder	Poste à souder MIG/MAG
Puissance maximale	250 A
Tension d'entrée	230 V
Épaisseur de matériau soudable	De 0,6 mm à 8 mm
Poids	Environ 20 kg
Dimensions	600 x 400 x 300 mm
Accessoires inclus	Torche de soudage, pince de masse, masque de protection
Utilisation recommandée	Soudage de métaux ferreux et non ferreux
Maintenance	Nettoyage régulier des buses et des électrodes
Normes de sécurité	Conforme aux normes CE
Garantie	2 ans

FOIRE AUX QUESTIONS - WSE870 SCHEPPACH

Le poste à souder SCHEPPACH WSE870 ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Pourquoi le fil de soudure se bloque dans le poste ?

Cela peut être dû à un enroulement incorrect du fil ou à un passage obstrué. Vérifiez le chemin du fil et assurez-vous qu'il est correctement aligné et sans torsion.

Quel type de gaz dois-je utiliser avec le SCHEPPACH WSE870 ?

Utilisez un gaz de protection approprié, tel que l'argon ou un mélange argon-CO2, selon le type de soudure que vous effectuez.

Comment régler l'intensité du courant sur le SCHEPPACH WSE870 ?

Utilisez le régulateur d'intensité situé sur le panneau de contrôle de l'appareil pour ajuster le courant en fonction de l'épaisseur du matériau que vous soudez.

Le poste à souder produit des éclaboussures excessives. Que faire ?

Cela peut être causé par un courant trop élevé ou une mauvaise technique de soudage. Réduisez l'intensité du courant et pratiquez une technique de soudage plus fluide.

Comment entretenir mon SCHEPPACH WSE870 ?

Assurez-vous de nettoyer régulièrement les buses et de vérifier les connexions électriques. Stockez l'appareil dans un endroit sec et éloigné des températures extrêmes.

Quel est le diamètre maximum du fil de soudure que je peux utiliser ?

Le SCHEPPACH WSE870 prend en charge des fils de soudure d'un diamètre allant jusqu'à 0,8 mm.

Est-ce que je peux souder tous les types de métaux avec ce poste à souder ?

Le SCHEPPACH WSE870 est principalement conçu pour le soudage de l'acier et de l'acier inoxydable. Pour d'autres types de métaux, assurez-vous de vérifier la compatibilité.

Le ventilateur de mon poste à souder fait beaucoup de bruit. Est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement du ventilateur pour refroidir l'appareil. Si le bruit est excessif ou inhabituel, vérifiez s'il n'y a pas d'obstruction.

MODE D'EMPLOI WSE870 SCHEPPACH

Explication des symboles sur l'appareil

L'utilisation de symboles dans ce manuel permet d'attirer votre attention sur les éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements en eux-même ne permettent pas d'éliminer les risques ni de remplacer les mesures adaptées pour la prévention des accidents.

	Lire la notice d’utilisation et observer les consignes de sécurité avant de procéder à la mise en service !
EN 60974-1	Norme européenne pour les appareils à souder destinés au soudage à l’arc électrique avec durée de mise en circuit limitée.
	Convertisseur de fréquence monophasé-transformateur-redresseur
	Symbole de soudage manuel à l’arc électrique avec des électrodes en baguette enrobées
	Courant continu
	Convient aux travaux de soudure en situation de risque électrique accru
	Raccordement au réseau; nombre de phase , symbole du courant alternatif et valeur de mesure de la fréquence
U_0	Tension nominale de marche à vide
U_1	Tension du secteur
X	Durée d’activation
I_2	Courant de soudage
U_2	Tension de soudage [V]
I_max	Courant absorbé maximal
I_eff	Valeur effective du courant du secteur le plus important
IP21S	Classe de protection
B	Classe d’isolationPrudence ! Risque d'électrocution !
	Un choc électrique au contact de l'électrode de soudage peut être mortel
	L'inhalation des fumées de soudure est nocive pour la santé.
	Les champs électromagnétiques peuvent perturber la fonction des stimulateurs cardiaques.
	Les étincelles de soudage peuvent provoquer une explosion ou un incendie.
	Les rayons d'arc électrique peuvent endommager les yeux et blesser la peau.
	Ne pas utiliser l'appareil en plein ou en cas de pluie !
⚠ Attention!	Dans cette notice d'utilisation, nous avons placé les signes suivants à certains endroits en rapport avec votre sécurité

Table des matières: Page:

1. Introduction......47
2. Description de l'appareil 48
3. Entendue de livraison....48
4. Utilisation conforme à l'affectation 48
5. Consignes générales de sécurité....49
6. Caractéristiques techniques....56
7. Déballage 57
8. Montage / Avant la mise en service 57
9. Mise en service 58
10. Raccord électrique 59
11. Maintenance et nettoyage 60
12. Transport 61
13. Stockage 61
14. Élimination et recyclage 61
15. Dépannage....62

1. Introduction

Fabricant :

scheppach

Nous espérons que votre nouvelle machine vous apportera satisfaction et de bons résultats.

Remarque :

Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de cet appareil n'est pas responsable des dommages survenus ou générés sur l'appareil en cas de :

• Manipulation incorrecte,
• Inobservation de la notice d'utilisation
• Réparations effectuées par des tiers, des spécialistes non autorisés
• Montage et remplacement des pièces de rechange non originales
  • Utilisation non conforme

- Défaillances de l'installation électrique en cas d'inobservation des prescriptions électriques et des dispositions de la VDE 0100 et de la norme DIN 57113/VDE 0113

Nous vous recommandons :

Lisez l'ensemble du texte de la notice d'utilisation avant le montage et la mise en service.

La présente notice d'utilisation a pour objectif de vous familiariser avec votre appareil et d'en exploiter les possibilités d'emploi conforme.

La notice d'utilisation contient des remarques importantes sur la manière de travailler en toute sécurité, réglementairement et économiquement avec l'appareil et sur la façon d'éviter les dangers, d'économiser les coûts de réparation, de réduire les périodes d'arrêt et d'augmenter la fiabilité et la durée de vie de l'appareil.

Outre les dispositions de sécurité figurant dans cette notice d'utilisation, vous devez absolument observer les prescriptions concernant le fonctionnement de l'appareil en vigueur dans votre pays.

Conservez la notice d'utilisation dans une pochette en plastique à l'abri de la poussière et de l'humidité près de l'appareil. Chaque opérateur doit l'avoir lue avant le début des travaux et doit la respecter minutieusement.

Seules des personnes formées à l'utilisation de l'appareil et informées des dangers associés sont autorisées à travailler avec l'appareil. Respecter la limite d'âge minimum requis.

Outre les consignes de sécurité reprises dans la présente notice d'utilisation et les prescriptions particulières en vigueur dans votre pays, respecter également les règles techniques générales concernant l'utilisation des machines similaires.

Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviendraient en raison d'un non-respect de cette notice et des consignes de sécurité.

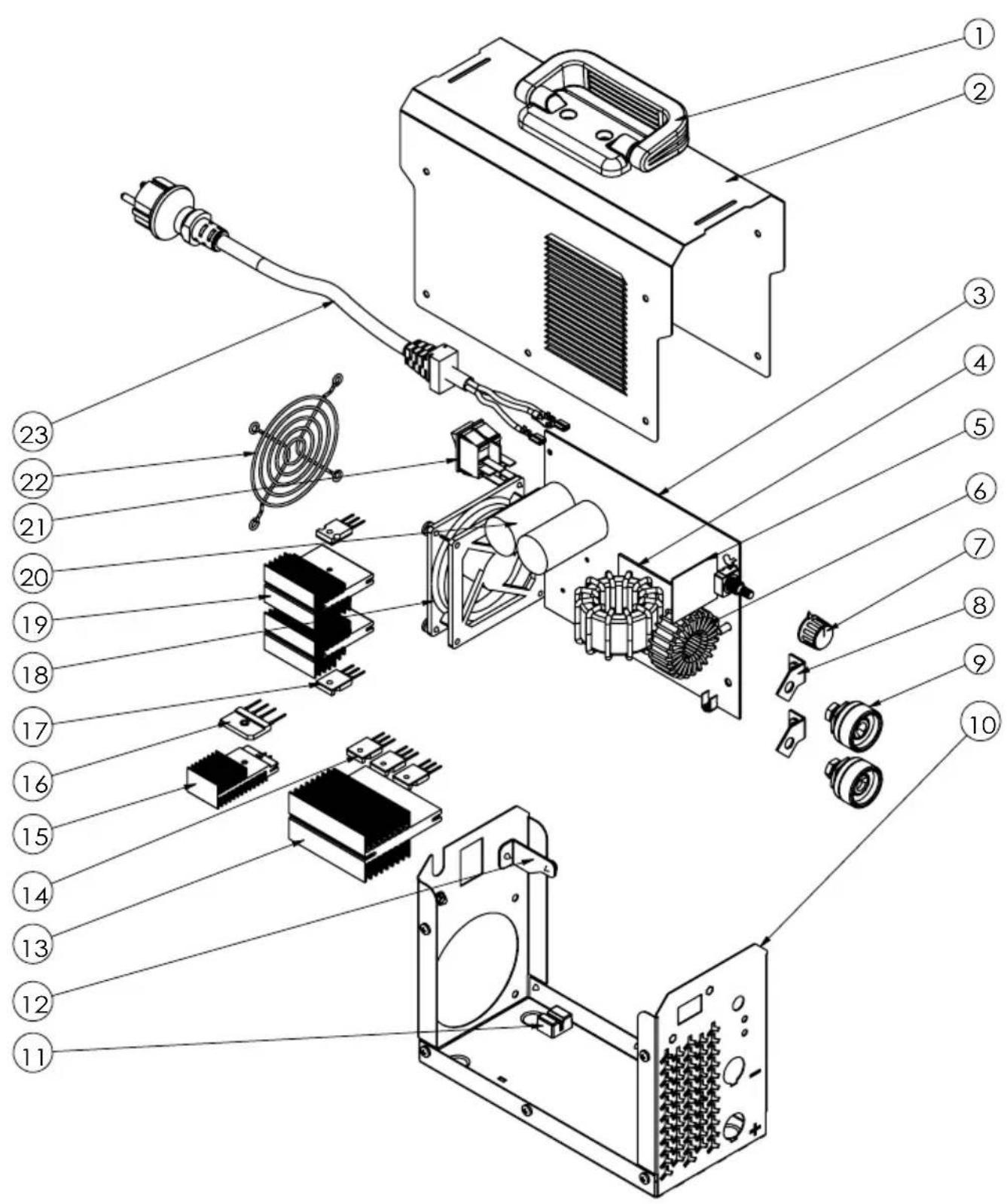

2. Description de l'appareil (Fig. 1)

1. Interrupteur MARCHE/ARRÊT
2. Bandoulière
3. Raccord rapide négatif
4. Raccord rapide positif
5. Câble avec pince porte-électrode
6. Câble avec pince de masse
7. Brosse métallique et marteau pique-soudure combinés
8. Masque de soudure
9. Vitre de protection
10. Poignée
11. Potentiomètre pour le réglage de la puissance de soudage
12. Voyant de fonctionnement
13. Voyant de protection thermique

3. Entendue de livraison

• Poste de soudage avec câble d'alimentation
  • Câble avec pince de masse
  • Câble avec pince porte-électrode
  • Masque de soudure
• Poignée
• Verre de protection
  • Brosse et marteau pique-soudure combinés
• Électrodes (3x)
• Bandoulière

4. Utilisation conforme à l'affectation

Cet appareil de soudage convient au soudage des métaux tels que l'acier au carbone, l'acier allié, les autres aciers inoxydables, le cuivre, l'aluminium, le titane, etc.

Ce produit est doté d'un témoin lumineux, d'un indicateur de protection thermique et d'un ventilateur de refroidissement. Il est par ailleurs équipé d'une sangle de transport permettant de le soulever et de le déplacer en toute sécurité.

La machine doit être utilisée selon les dispositions correspondantes. Toute autre utilisation est considérée comme étant non conforme.

Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résulteraient. Dans ce cas, l'utilisateur/opérateur est le seul responsable.

Cet appareil doit être utilisé exclusivement par des spécialistes (personne qui du fait de sa formation spécialisée et de ses connaissances de tels équipements est en mesure d'analyser le travail qui lui est confié et d'apprécier les dangers éventuels) ou par des personnes formées (personnes qui ont été informées au sujet des travaux à effectuer et des dangers éventuels dans le cas d'un comportement négligent).

Veuillez tenir compte du fait que nos appareils n'ont pas été conçus pour être utilisés dans le domaine professionnel, industriel ou artisanal. Nous ne n'accordons aucune garantie lorsque l'appareil est utilisé à des fins professionnelles, artisanales ou industrielles ou lors de toute utilisation de la même nature.

5. Consignes générales de sécurité

⚠ AVERTISSEMENT ! Lisez toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques de cet outil électrique. Toute négligence dans le respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou des blessures graves.

A respecter absolument

ATTENTION

Utilisez l'appareil uniquement conformément à son aptitude indiquée dans ce mode d'emploi.

Toute manipulation de cette installation non conforme aux règles de l'art peut être dangereuse pour les personnes, les animaux et les objets. L'utilisateur/utilisatrice de cette installation est responsable de sa propre sécurité tout comme de celle des autres personnes :

• Lisez absolument le mode d'emploi et respectez les prescriptions.
• Les réparations et/ou travaux de maintenance doivent exclusivement être effectués par des personnes dûment autorisées.
• Seules les conduites de soudage comprises dans les fournitures ou les accessoires recommandés par le fabricant doivent être utilisés.).
  • Assurez un entretien convenable de l'appareil.

• Pendant la durée du fonctionnement, il ne faut pas restreindre l'espace autour de l'appareil ni le placer directement contre un mur ; il faut en effet que suffisamment d'air puisse s'insérer dans les fentes. Assurez-vous que l'appareil est bien raccordé au réseau. Evitez tout effort de traction du câble de réseau. Retirez la fiche de l'appareil avant de vouloir le placer dans un autre endroit.

• Surveillez l'état du câble de soudage, de la pince à électrodes des bornes de mise à la terre ; L'usure au niveau de l'isolation et au niveau des pièces conductrices de courant peut entraîner une situation dangereuse et diminuer la qualité du soudage.

• Le soudage à l'arc électrique génère des étincelles, les pièces métalliques fondent et de la fumée est produite, veuillez donc respecter ce qui suit : éloignez toutes les substances et combustibles et/ou tous les matériaux combustibles du lieu de travail.
  • Assurez-vous que l'air amené est suffisant.
• N'effectuez pas de soudage sur des réservoirs, récipients ou conduits comprenant des liquides ou des gaz inflammables. Evitez tout contact direct avec le circuit électrique de soudage ; la tension de marche à vide qui apparaît entre la pince à électrodes et la borne de mise à la terre peut être dangereuse.
• N'entreposez ni n'utilisez pas l'appareil dans un environnement humide ou sous la pluie
• Protégez les yeux en utilisant les lunettes de protection déterminées (degré DIN 9-10). Utilisez des gants et des vêtements de protection secs exempts de toute huile et graisse pour empêcher d'exposer la peau aux rayons ultraviolets de l'arc électrique.
• Ne vous servez pas de l'appareil à souder pour faire dégeler des tubes.

Veuillez respecter !

• Le rayonnement de lumière de l'arc électrique peut abîmer les yeux et occasionner des brûlures de la peau.
• Le soudage à l'arc électrique génère des étincelles et des gouttelettes de métal fondu, la pièce à traiter soudée commence à rougir et reste relativement longtemps brûlante.
• Le soudage à l'arc électrique libère des vapeurs probablement nocives. Chaque choc électrique peut être mortel.
• Ne vous approchez pas directement de l'arc électrique dans un cercle de 15 m.
• Protégez-vous (et les personnes alentours) contre les éventuels effets dangereux de l'arc électrique.
• Avertissement : Des dérangements peuvent apparaître pour les autres consommateurs du réseau en fonction des conditions de raccordement au réseau sur le point de raccordement de l'appareil à souder.

Attention!

Des dérangements peuvent apparaître pendant le soudage pour les autres consommateurs du réseau lorsque les réseaux d'alimentation et circuits électriques sont surchargés.

En cas de doute, veuillez vous adresser à l'entreprise d'alimentation en courant.

Source de risques pendant le soudage à l'arc électrique

Le soudage à l'arc électrique entraîne toute une gamme de sources de risques. Il est donc tout particulièrement important pour le soudeur/ la soudeuse de respecter les règles suivantes pour éviter de se mettre en danger soi-même ou toute tierce personne et pour éviter tout risque pour les personnes et dommages de l'appareil.

- Les travaux côté alimentation du réseau, par ex. sur des câbles, fiches, prises de courant etc. doivent uniquement être exécutés par des spécialistes. Ceci est particulièrement valable pour la réalisation de câbles intermédiaires.

- En cas d'accident, débranchez immédiatement l'appareil du secteur électrique.

- Lorsque des tensions de contact électriques apparaissent, mettez l'appareil immédiatement hors circuit et faites-le contrôler par un(e) spécialiste.

- Veillez toujours à ce que les contacts électriques soient corrects côté courant de sou-dage.

- Pendant le soudage, portez toujours des gants isolants aux deux mains. Ils vous protégeront contre les chocs électriques (tension de marche à vide du circuit électrique de soudage), contre les rayonnements (de chaleur et UV) tout comme contre les étincelles de métal de scories incandescentes.

- Portez des chaussures fermes et isolantes, celles-ci doivent isoler même en cas d'humidité. Les chaussures basses ne sont pas appropriées puisque les gouttes de métal incandescent peuvent tomber et occasionner des brûlures.

- Portez des vêtements appropriés, ne portez pas de vêtements synthétiques.

- Ne vous tenez pas dans l'arc électrique sans protection des yeux, utilisez exclusivement un écran protecteur de soudage à verre de protection conforme à DIN. L'arc électrique dégage aussi des rayons UV, outre les rayons de lumière et de chaleur, ceux-ci peuvent occasionner des brûlures. Ce rayonnement ultraviolet invisible entraîne, lorsque la protection n'est pas suffisante, une conjonctivite très douloureuse qui ne commence à se faire sentir que quelques heures après. En outre, le rayonnement UV entraîne des brûlures du genre coup de soleil sur les parties du corps étant exposées sans protection.

- Les personnes (par ex. les aides) se trouvant à proximité de l'arc électrique doivent être instruites sur les risques et équipées des moyens de protection nécessaires; si nécessaire, montez des parois de protection.

- Il faut assurer une arrivée d'air frais suffisante pendant le soudage, en particulier lorsqu'il est fait dans de petites pièces étant donné que de la fumée et des gaz nocifs sont générés.

- Il est interdit d'entreprendre le soudage de réservoirs dans lesquels des gaz, des carburants, huiles minérales ou autres substances du même genre sont stockés, même s'ils sont déjà vidés depuis longtemps, étant donné le risque d'explosion présent.

- Dans les salles exposées au risque d'incendie et au danger d'explosion des prescriptions particulières sont valables.

- Les raccords soudés très sollicités et devant absolument remplir des exigences de sécurité doivent exclusivement être effectués par des soudeurs et soudeuses particulièrement formé(e)s et ayant passé les examens adéquats. Exemple : les vases de pression, rails de glissement, dispositifs d'attelage de remorque, etc.

- Le rayonnement de l'arc électrique peut provoquer des lésions au niveau des yeux et de la peau. Porter un chapeau et des lunettes de sécurité.

- Porter une protection auditive et un col de chemise haut fermé.

• Porter un masque de soudure et vérifier que vous utilisez le bon filtre.
• Porter une protection corporelle complète.

⚠ Attention

• Il faut absolument veiller au fait que le conducteur de protection dans les installations électriques ou les appareils peut être détruit par le courant de soudage en cas de négligence, par ex. la borne de mise à la terre est placée sur le boîtier de l'appareil à souder lui-même raccordé au conducteur de protection de l'installation électrique. Les travaux de soudage sont entrepris sur une machine comprenant un conducteur de protection. Il est donc possible de souder sur la machine sans avoir appliqué la borne de mise à la terre sur celle-ci. Dans ce cas, le courant de soudage passe de la borne de mise à la terre à la machine en passant par le conducteur de protection. Le courant de soudage élevé peut entraîner la fonte du conducteur de protection.
• Les dispositifs de protection des conduites vers les fiches secteur doivent être conformes aux prescriptions. D'après ces prescriptions, il est donc uniquement permis d'utiliser des fusibles ou automates conformes à la section de câble. Un fusible trop élevé peut entraîner un incendie de la ligne ou des dommages des bâtiments dus à un incendie.
• N'utilisez pas l'appareil de soudage sous la pluie.
  • N'utilisez pas l'appareil de soudage dans un environnement humide.
  • L'appareil de soudage doit toujours être placé à plat.
• La sortie est mesurée à une température ambiante de 20 °C. Avec des températures supérieures, le temps de soudage peut être réduit.

Danger dû à l'électrocution

Le choc électrique provoqué par une électrode de soudage peut être fatal. Ne pas souder sous la pluie ou sous la neige. Porter des gants isolants secs. Ne pas toucher l'électrode à mains nues.

Ne pas porter de gants mouillés ou endommagés. Se protéger contre les chocs électriques en évitant tout contact avec la pièce à découper. Ne pas ouvrir le boîtier de l'équipement.

Danger lié aux fumées de soudage

L'inhalation des fumées de soudage peut être dangereuse pour la santé. Ne pas maintenir sa tête dans la fumée dégagée pendant la découpe. Utiliser les équipements dans des zones ouvertes. Recourir à une ventilation pour éliminer la fumée.

Danger lié aux étincelles de soudage

Les étincelles de soudage peuvent provoquer une explosion ou un incendie. Maintenir les substances inflammables à distance du soudage. Ne pas souder à proximité de substances inflammables. Les étincelles de soudage peuvent provoquer des incendies. Disposer d'un extincteur à proximité et d'un observateur, qui pourra l'utiliser immédiatement. Ne pas souder des tambours ou réservoirs fermés.

Consignes de sécurité spécifiques à propos du masque de soudeur

• Avant de commencer les travaux de soudage, vérifiez toujours que la cagoule de soudage soit opérationnelle au moyen d'une source de lumière vive (par exemple, un briquet).
• Les projections de soudage risquent d'endommager l'écran de protection. Remplacer immédiatement les écrans de protection endommagés ou rayés.
• Remplacer immédiatement les composants endommagés, très sales ou éclaboussés.
  • L'appareil ne peut être utilisé que par des personnes âgées de 16 ans révolus.
• Familiarisez-vous avec les prescriptions de sécurité relatives au soudage. Veuillez respecter également les consignes de sécurité de votre appareil de soudage.
• Lors du soudage, portez toujours la cagoule de soudage. Sinon, il y a un risque de graves lésions rétiniennes.
  • Lors du soudage, portez toujours des vêtements de protection.
  • N'utilisez jamais la cagoule de soudage sans écran de protection.
• Remplacez l'écran de protection en temps opportun afin de toujours disposer d'une bonne visibilité et de pouvoir travailler sans fatigue.

Environnement présentant un danger électrique accru

Lorsque le soudage est réalisé dans des environnements soumis à un risque électrique accru, les consignes de sécurité suivantes doivent être respectées.

Les environnements présentant un danger électrique accru sont notamment :

• Lieux de travail où l'espace de mouvement est limité, si bien que le soudeur travaille dans une posture forcée (par exemple à genoux, assis, couché) et touche des pièces conductrices d'électricité :
• Lieux de travail entièrement ou partiellement conducteurs d'électricité, et dans lesquels il existe, pour le soudeur, un risque élevé de contact évitable ou accidentel :
• Les postes de travail en milieu mouillé, humide ou chaud, où l'humidité de l'air ou la sueur est susceptible de réduire considérablement la résistance de la peau et les propriétés isolantes de l'équipement de protection.

Une échelle en métal ou un échafaudage peuvent également être un environnement présentant un danger électrique accru.

Dans ce type d'environnement, des renforts et doublures isolés doivent être utilisés. Par ailleurs, des gants et calots en cuir ou autres matériaux isolants doivent être portés pour isoler le corps de la terre. La source de courant de soudage doit se situer en dehors de la zone de travail ou des surfaces électriquement conductrices et hors de portée du soudeur.

Pour assurer une protection supplémentaire contre les chocs dus au courant du secteur en cas d'erreur, il est possible de recourir à un disjoncteur différentiel fonctionnant avec un courant de fuite n'excédant pas 30 mA et alimentant tous les équipements alimentés sur secteur qui se trouvent à proximité. Le disjoncteur différentiel doit être adapté à tous les types de courant.

Les dispositifs permettant une déconnexion électrique rapide de la source ou du circuit de courant de soudage (par exemple, un dispositif d'arrêt d'urgence) doivent être faciles d'accès. Lorsque les appareils de soudage sont utilisés dans des conditions électriquement dangereuses, la tension de sortie de l'appareil de soudage en marche à vide ne doit pas dépasser 113 V (valeur de crête). Cet appareil de soudage peut être utilisé dans ces cas du fait de la tension de sortie.

Soudage en espaces confinés

Lorsque le soudage doit être réalisé en espaces confinés, il existe un risque d'émanation de gaz toxiques (danger de suffocation).

Le soudage ne peut être effectué en espaces confinés que si des personnes qualifiées se trouvent à proximité immédiate et peuvent intervenir si nécessaire. Dans ce cas, un expert doit effectuer une évaluation avant le début du processus de soudage afin de déterminer les étapes à suivre pour garantir la sécurité du travail et les mesures de précaution à prendre pendant le processus de soudage proprement dit.

Cumul des tensions de marche à vide

Si plusieurs source de courant de soudage sont utilisées simultanément, leurs tensions de marche à vide peuvent se cumuler et entraîner un risque électrique accru. Les sources de courant de soudage doivent être raccordées de manière à minimiser ce risque. Les différentes sources de courant de soudage, avec leurs différents raccords et commandes, doivent être clairement repérés afin d'identifier ce qui appartient à quel circuit de soudage.

Utilisation de la bandoulière

Il est interdit de procéder à un soudage lorsque la source de courant de soudage est transportée, par exemple avec une bandoulière.

Il convient de prévenir les risques suivants :

• Risque de perte d'équilibre si vous tirez sur des câbles ou tuvaux branchés.
• Risque accru de choc électrique lorsque le soudeur entre en contact avec la terre lors de l'utilisation d'une source de courant de soudage de classe I dont le boîtier est mis à la terre par son conducteur de protection.

Vêtements de protection

- Pendant les travaux, le soudeur/la soudeuse doit être protégé(e) sur tout le corps par ses vêtements et sa protection du visage contre les rayons et contre les brûlures.

• Il faut porter des gants à crispin faits d'un tissu adéquat (cuir) aux deux mains. Ils doivent se trouver dans un état impeccable.
• Pour protéger les vêtements contre les étincelles et les brûlures, portez des tabliers adéquats. Lorsque le type de travaux l'exige, par ex. en cas de soudage au-dessus de la tête, il faut aussi porter un costume de protection, voire une protection de la tête.
• Les vêtements de protection utilisés et l'ensemble des accessoires doivent répondre aux exigences de la directive "Equipement de protection personnelle".

Protection contre les rayons et brûlures

- Sur la place de travail, faites remarquer le risque pour les yeux par une pancarte. Attention, ne pas regarder directement la flamme ! Les places de travail doivent être abritées de manière que les personnes se trouvant à proximité soient protégées aussi.

Les personnes non autorisées doivent être maintenues à l'écart des travaux de soudage.

- A proximité directe de places de travail stationnaires, les parois ne doivent pas être de couleurs claires ni brillantes. Les fenêtres doivent être assurées au minimum jusqu'à la hauteur de tête contre le retour de rayons, par ex. par une peinture adéquate.

Classification des appareils CEM

ATTENTION!

Cet appareil de classe A n'est pas prévu pour être utilisé dans les habitations dans lesquelles l'alimentation électrique est effectuée par réseau d'alimentation public à basse tension. Dans ces zones, Il peut être difficile de s'assurer de la compatibilité électromagnétique que ce soit au niveau du réseau câblé ou du fait des perturbations dues au rayonnement à haute fréquence (HF).

Même si le soudeur respecte les seuils d'émission prévus par la norme, les appareils de soudage à l'arc risquent toujours de provoquer des interférences électromagnétiques dans les installations et appareils sensibles. L'utilisateur est responsable des défauts causés par l'arc pendant le soudage et doit prendre les mesures de protection qui s'imposent.

Pour cela, l'utilisateur doit porter une attention particulière :

- aux câbles de réseau, de commande, de signalisation et de télécommunication

- Ordinateurs et autres appareils commandés par microprocesseur

- aux téléviseurs, radios et autres appareils de reproduction sonore ou visuelle

- aux dispositifs de sécurité électroniques et électriques

- aux personnes portant un stimulateur cardiaque ou un appareil auditif

- aux dispositifs de mesure et d'étalonnage

- à la résistance aux interférences provenant d'autres dispositifs situés à proximité

- Moment de la journée où les travaux de soudage sont effectués.

Pour limiter les éventuelles interférences parasites, nous vous conseillons :

• Installer et faire fonctionner correctement l'appareil de soudage afin de minimiser les émissions éventuellement nuisibles.
• Entretenir régulièrement l'appareil de soudage et le maintenir en bon état.
• Les câbles de soudage doivent être entièrement déroulés et être placés autant que possible à la parallèle au sol
• Les appareils et installations soumis à des rayonnements parasites doivent être retirés de la zone de soudage si possible ou être blindés.
• d'utiliser un filtre électromagnétique qui réduit les perturbations électromagnétiques.

Mesures de sécurité générales

Il incombe à l'utilisateur d'installer et d'utiliser l'appareil de façon appropriée conformément aux indications du fabricant. Si des interférences électromagnétiques sont constatées, il appartient à l'utilisateur de les éliminer à l'aide des moyens techniques mentionnés ci-dessus au point « Remarque importante concernant le branchement électrique ».

Avertissement! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

6. Caractéristiques techniques

Branchement secteur 230V\~ / 50-60 Hz

Courant de soudage (A) 10 - 120 A
Facteur de marche
20% 120 A
60% 70 A
100% 54 A
Rendement énergétique de la source d'alimentation	85%
Tension de marche à vide 80 V

Poids 4 kg

Sous réserve de modifications techniques!

7. Déballage

• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirez les matériaux d'emballage, ainsi que les protections mises en place pour le transport (s'il y a lieu).
  • Vérifiez que la fourniture est complète.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

ATTENTION

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'asphyxie !

8. Montage / Avant la mise en service

Montage de la bandoulière (Fig. 2)

Mettez la bandoulière (2) en place, comme indiqué dans les figures (2).

Montage du masque de soudure (Fig. 3 - 4)

• Montez la poignée (10) sur le masque de soudure (8).
• Montez la vitre de protection (9) sur le masque de soudure (8).
• Repliez ensuite les trois côtés du masque de soudure. Les deux parties latérales sont chacune reliées avec la partie supérieure par deux boutons- poussoirs.

Avant la mise en service

Raccordement à la conduite d'alimentation

Contrôlez, avant le raccordement du câble réseau à la conduite d'alimentation, si les données de la plaque signalétique correspondent aux valeurs de la conduite d'alimentation disponible.

Branchez l'appareil à une prise équipée d'une terre, protégée par un fusible de 16A au minimum.

Danger! La fiche de contact doit uniquement être remplacée par un(e) spécialiste en électricité.

Raccord du câble de soudage (Fig. 5)

Danger! Ne réalisez les travaux de raccordement des câbles de soudage (5 + 6) que lorsque l'appareil est déconnecté! Raccordez les câbles de soudage, comme indiqué en figure 5.

Raccordez les deux fiches du porte-électrode (5) et de la borne à la masse (6) à l'aide des raccords rapides correspondants (3 et 4) et bloquez la fiche en la tournant dans le sens des aiguilles d'une montre. Le câble à porte-électrode (5) est raccordé normalement au pôle plus (4), le câble avec la borne de mise à la terre (6) au pôle moins (3).

Préparation au soudage

La borne de mise à la terre (6) est fixée directement sur la pièce à souder ou sur le support sur lequel la pièce à souder sera placée. Attention, assurez-vous qu'il y a un contact direct avec pièce à souder. Évitez donc les surfaces vernies et/ou les substances isolantes. Le câble de porte-électrodes est doté d'une borne spéciale à son extrémité qui sert à serrer l'électrode. Le masque de soudure doit toujours être utilisé pendant le soudage. Il protège les yeux des rayons en provenance de l'arc électrique et permet cependant de regarder exactement le produit à souder.

9. Mise en service

Mise en marche/arrêt (Fig. 1)

Mettez l'appareil sous tension, en plaçant l'interrupteur marche/arrêt (1) sur « I ». Le témoin de service (13) commence à luire. Mettez l'appareil hors tension, en plaçant l'interrupteur marche/arrêt (1) sur « 0 ». Le voyant de fonctionnement (13) s'éteint.

Souder (Fig. 1 + 5)

Effectuez tous les raccordements électriques de l'alimentation électrique et du circuit électrique de soudage. La plupart des électrodes enrobées sont branchées sur le pôle positif. Cependant, certains types d'électrodes doivent être raccordés au pôle moins. Respecter les indications du fabricant de la machine concernant le type d'électrodes et la polarité correcte. Accordez les câbles de soudage (5 et 6) en fonction des raccords rapides (3 et 4). Fixez à présent l'extrémité non gainée de l'électrode dans le porte-électrodes (5) et rac-cordez la borne de mise à la terre (6) à la pièce à souder. Veillez ce faisant à ce qu'un bon contact électrique soit présent. Mettez l'appareil sous tension et réglez le courant de soudage en fonction de l'électrode utilisée sur le potentiomètre (11). Maintenez le masque de soudure protecteur devant le visage et frottez la pointe de l'électrode sur la pièce à souder de manière à effectuer un mouvement comme pour allumer une allumette. C'est la meilleure méthode pour allumer un arc électrique. Contrôlez sur une pièce d'essai si vous avez bien choisi la bonne électrode et l'ampérage correct.

Remarque : Le tableau suivant indique le courant de soudage à régler en fonction du diamètre de l'électrode.

Electrode ∅ (mm) Courant de soudage (A)

1,6 25 - 40 A

2 40 - 60 A
2,5 50 - 80 A
3,2 100 - 130 A

Remarque!

Ne touchez pas la pièce à usiner légèrement de l'électrode, cela pourrait entraîner un dommage et rendre l'allumage de l'arc électrique plus difficile. Dès que l'arc électrique s'est allumé, essayez de garder une distance par rapport à la pièce à usiner correspondant au diamètre de l'électrode utilisée. L'écart doit rester constant pendant le soudage dans la mesure du possible. L'inclinaison de l'électrode dans le sens de travail doit s'élever à 20/30 degrés. Utilisez toujours une pince pour retirer les électrodes usées ou pour bouger des pièces soudées qui viennent d'être sou dées. Veuillez veiller à bien déposer toujours les porte-électrodes (5) isolés après le soudage.

Les scories doivent être éliminées uniquement après le refroidissement de la soudure. Si un soudage doit être continué sur une soudure interrompue, éliminez tout d'abord les scories au niveau du point à souder.

Protection contre la surchauffe

L'appareil à souder est équipé d'une protection contre la surchauffe qui protège le transformateur de soudage de la surchauffe. Si la protection contre la surchauffe se déclenche, le voyant de protection thermique (12) de votre appareil s'allume. Laissez l'appareil à souder refroidir le temps nécessaire.

Remplacement de le câble d'alimentation réseau

Danger! Si le câble d'alimentation réseau de cet appareil est endommagée, il faut la faire remplacer par le fabricant de la machine ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

10. Raccord électrique

Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doivent correspondre à ces prescriptions.

Ligne de raccordement électrique défectueuse

Des détériorations de l'isolation sont souvent présentes sur les lignes de raccordement électriques.

Les causes peuvent en être :

- Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes.

• Des pliures dues à une fixation ou à un cheminement incorrects des lignes de raccordement.
• Des points d'intersection si les lignes de raccordement se croisent.
• Des détériorations de l'isolation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.

Des lignes de raccordement électriques endommagées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses.

Vérifier régulièrement que les lignes de raccordement électriques ne sont pas endommagées. Assurez-vous que la ligne de raccordement ne soit pas raccordée au réseau lors de la vérification.

Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N'utilisez que des câbles de raccordement dotés du sigle H05RR-F.

L'indication de la désignation du type sur la ligne de raccordement est obligatoire.

• La tension secteur doit être de 230 V\~.
• Les rallonges d'une longueur max. de 25 m doivent présenter une section de 2,5 mm ^2 .
  Les raccordements et réparations sur l'équipement électrique ne doivent être effectués que par un électricien spécialisé.

Pour toute question, veuillez indiquer les données suivantes :

- Données figurant sur la plaque signalétique de la machine

11. Maintenance et nettoyage

Danger!

Tirez sur le connecteur avant toute intervention de nettoyage.

Remarque : L'appareil de soudage doit faire l'objet d'une maintenance et être révisé régulièrement pour assurer un fonctionnement impeccable et le respect des exigences de sécurité. Toute utilisation non conforme risque d'endommager l'appareil.

• Avant d'effectuer quelque tâche de nettoyage sur le soudeur, débranchez le câble d'alimentation 8 de la prise de courant afin que l'appareil soit déconnecté du circuit en toute sécurité.
• Nettoyez régulièrement l'appareil de soudage et ses accessoires depuis l'extérieur. Enlever la crasse et la poussière avec de l'air, de la laine de nettoyage ou une brosse.

Remarque : Les travaux de maintenance suivants doivent être réservés à un personnel qualifié.

- Le régulateur de courant, le dispositif de mise à la terre, les câbles internes, le dispositif d'accouplement de la torche de soudage et les vis de réglage doivent faire l'objet d'une maintenance régulière. Resserrez les vis desserrées et remplacez celles qui sont rouillées (des vis de rechange M4 x 10 sont disponibles dans tous les magasins de bricolage).

- Vérifiez régulièrement les résistances d'isolation de l'appareil de soudage. Utilisez pour ce faire l'appareil de mesure correspondant.

- En cas de défaut ou s'il est nécessaire de remplacer des pièces de l'appareil, veuillez contacter le personnel spécialisé concerné.

Informations de service

Notez que, pour ce produit, les composants suivants sont soumis à une usure naturelle ou due à l'utilisation et que les composants suivants sont nécessaires en tant que consom-mables.

Pièces d'usure*: bornes de terre, porte-électrode

* ne sont pas des composants obligatoires de la livraison !

12. Transport

Pour faciliter le transport, suspendre le poste de soudage autour de l'épaule avec la sangle de transport fournie ou le porter tout simplement par la poignée de transport.

13. Stockage

Entreposer l'appareil et ses accessoires dans un lieu sombre, sec et à l'abri du gel. En outre, ce lieu doit être hors de portée des enfants. La température de stockage optimale se situe entre 5 et 30 °C. Conserver l'outil électrique dans l'emballage d'origine.

Recouvrir l'outil électrique afin de le protéger de la poussière ou de l'humidité. Conserver la notice d'utilisation à proximité de l'outil électrique.

14. Élimination et recyclage

L'appareil est livré sous emballage afin d'être protégé des dommages liés au transport. Cet emballage est une matière première qui est donc réutilisable ou recyclable.

L'appareil et ses accessoires sont composés de plusieurs matériaux tels que, par exemple, du métal et du plastique. Éliminez les éléments défectueux en les plaçant dans les déchets spéciaux. Renseignez vous auprès de votre négociant spécialisé ou auprès de l'administration de votre commune !

Ne pas jeter les vieux appareils avec les déchets ménagers!

Ce symbole indique que conformément à la directive relative aux déchets d'équipements électriques et électroniques (2012/19/UE) et aux lois nationales, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être remis à un centre de collecte prévu à cet effet.

Le produit peut par ex. être retourné à l'achat d'un produit similaire ou être remis à un centre de collecte autorisé pour le recyclage d'appareils électriques et électroniques usagés. En raison des substances potentiellement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l'environnement et la santé humaine. Une élimination conforme de ce produit contribue en outre à une utilisation efficace des ressources naturelles. Pour plus d'informations sur les centres de collecte des appareils usagés, veuillez contacter votre municipalité, le service communal d'élimination des déchets, un organisme agréé pour éliminer les déchets d'équipements électriques et électroniques ou le service d'enlèvement des déchets.

15. Dépannage

Le tableau suivant indique les pannes possibles et décrit les remèdes éventuels au cas où votre machine ne fonctionnerait pas correctement. Si vous n'arrivez pas à localiser et à éliminer le problème de cette manière, adressez-vous au service après-vente.

Panne Causes possibles Solution
La machine ne démarre pas	Pas de tension secteur Vérifiez la prise de courant, le câble d'alimentation, le câble et la fiche secteur. Au besoin, faites appel à un électricien qualifié pour une réparation.
	Le fusible principal s'est déclenché	Vérifiez le fusible principal
	Interrupteur On/Off défectueux	Réparation par le service clientèle
	Moteur défectueux Réparation par le service clientèle
Aucune étincelle d'allumage	Borne de terre non connectée à l'appareil / borne de terre non fixée à la pièce	Raccorder la borne de terre au poste de soudage / Mettre en place la borne de terre sur la pièce usinée

CE - Déclaration de conformité

CE

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.

CE - Déclaration de conformité

CE

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus

Garanzia IT
