MODE D'EMPLOI FL-40 Vevor
électronique www.vevor.com/support
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
Les expressions « Moitié Économisez », « Moitié Prix » ou toute autre expression similaire que nous utilisons ne représentent qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvrent pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous invitons à vérifier attentivement, lors de votre commande, que vous économisez réellement la moitié du prix par rapport aux grandes marques.
MODÈLE : FL-30 /FL-40


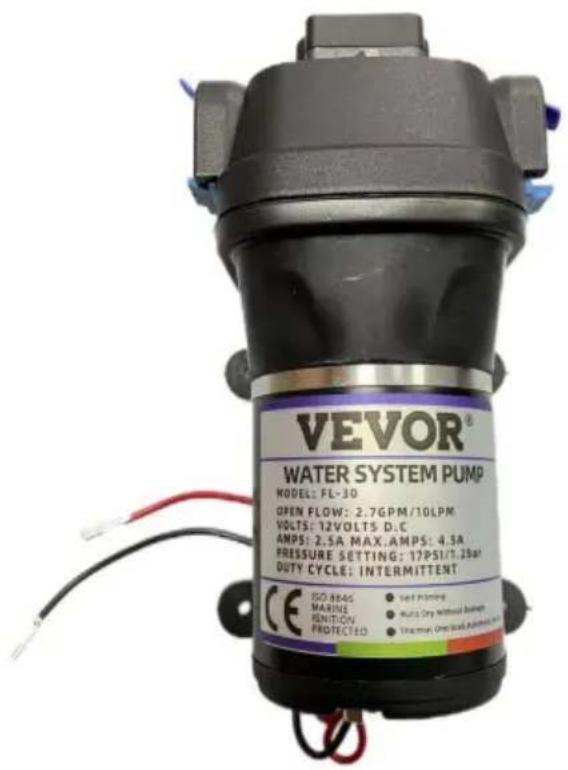

VEVOR® WATER SYSTEM PUMP MODEL: FL-30 OPEN FLOW: 2.7GPM/10LPM VOLTS: 12VOLTS D.C AMPS: 2.5A MAX.AMPS: 4.5A PRESSURE SETTING: 17PSI/T.28bit DUTY CYCLE: INTERMITTENT ISO 8846 MARINE HENSITOW PROTECTED ● Self-Picking ● Multi Dry Nettoil Burnage ● Tension One-Well Automation TestBESOIN D'AIDE ? CONTACTEZ-NOUS !
Des questions sur nos produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter :
Assistance technique et certificat de garantie électronique :
Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.
 | Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions. |
 | Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet d'une collecte sélective dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits ainsi marqués ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques etélectroniques. |
CARACTÉRISTIQUES
- Fonctionnement à sec possible pour des charges
de travailnormales
- Auto-amorçage •
Service intermittent • Automatique : contrôlé par
pressostat •
Fonctionnement silencieux • Modèle de montage
standard de l'industrie • Bypass :
réduit les cycles • Protection thermique
SCÈNE APPLICABLE

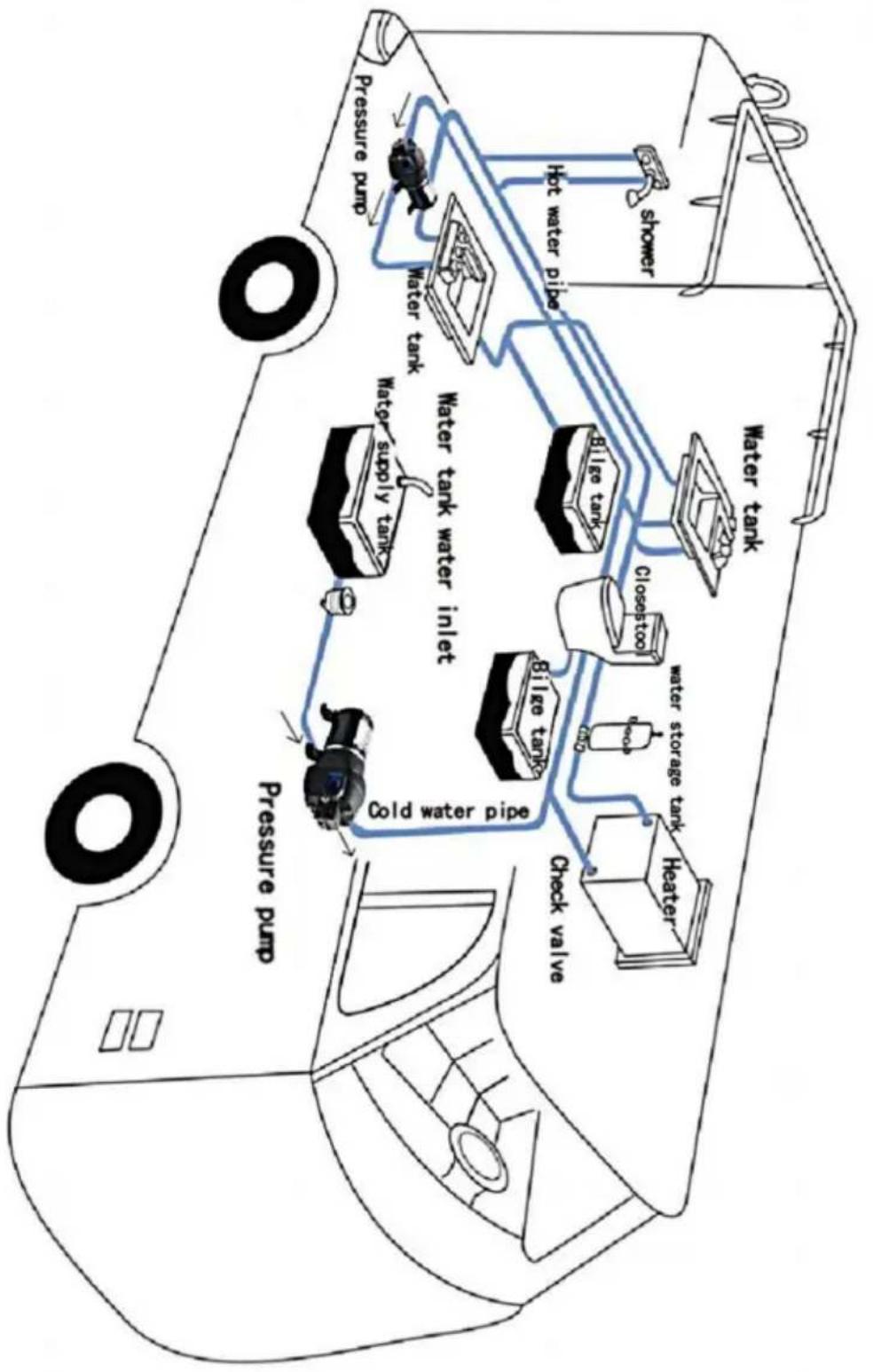

- Système d'eau sous pression pour yacht/VR/caravane •
Appareils de pulvérisation (pulvérisateurs montés sur véhicule, pulvérisateurs
électriques) • Machines de nettoyage, humidificateur, purification de l'eau, appareils médicaux
- Remplissage de boissons alimentaires et transfert
de liquides • Système d'eau
solaire • Tout autre système de pressurisation
| Modèle FL-40 | FL-30 | |
| Saisir | 12 VCC 12 V | CC |
| Courant nominal | 5,2 A | 11 A |
| Débit nominal | 2,5 GPM | 4,5 GPM |
| Pression nominale | 17 PSI | 40 PSI |
| Portée maximale | 12 m | 35 m |
| Plage d'aspiration maximale | 2 m | 3 m |
INSTALLATION
Matériels
1 pompe à membrane avec accessoires associés
2 (au moins) morceaux de tuyau flexible renforcé, avec effondrement
résistance de deux fois la pression d'effondrement d'entrée (le tuyau doit être d'au3/4 bins
IDENTIFIER)
3 colliers de serrage et vis en acier inoxydable
4 vis pour fixer la pompe à la surface de montage
1 interrupteur de coupure électrique
1 fusible
1 tournevis
1 outil de coupe robuste pour tubes
(si désiré) Ruban téflon ómastic
Installation
-
La pompe peut être montée dans n'importe quelle position. Si elle est montée verticalement, la tête de la pompe doit être en position basse pour éviter les fuites dans le moteur boîtier en cas de dysfonctionnement.
-
Fixez les pieds, mais ne les comprimez pas. Serrez trop fort.
les vis peuvent réduire leur capacité à dissiper le bruit et les vibrations. - Le tuyau d'admission doit être un tuyau renforcé d'au moins 3/4" (19 mm) de diamètre intérieur. Principal
la conduite de distribution de la sortie de la pompe doit également avoir un diamètre intérieur de 3/4" (19 mm) avec
lignes d'alimentation de dérivation et individuelles vers des sorties d'au moins 3/8" (10 mm). - Plomber le système en utilisant une haute pression (2x la puissance de la pompe), tressée et flexible
tubes pour minimiser les vibrations/le bruit. - Ne pas appliquer une pression d'entrée supérieure à 30 psi. En général, éviter
toute pression d'admission complètement. - Évitez tout pli ou raccord qui pourrait entraîner des restrictions excessives.
- La crépine doit être fixée du côté de l'entrée.
- Les raccords doivent être fixés pour éviter les fuites.
- Utilisez des colliers aux deux extrémités du tuyau pour éviter les fuites d'air dans la conduite d'eau.
- Si un clapet anti-retour est installé dans la plomberie, il doit avoir une fissure
pression ne dépassant pas 2 psi. - Si vous appliquez un produit d'étanchéité ou du ruban de plomberie, veillez à ne pas trop serrer, car
ils peuvent être aspirés dans la pompe. - Cette pompe doit être câblée sur son propre circuit dédié. Connectez le
fil positif (rouge) à la borne positive de votre batterie et au négatif
fil (noir) à la borne négative de votre batterie. - Dans un endroit facilement accessible, installez un interrupteur pour contrôler l'électricité
la pompe. Éteignez la pompe lorsqu'elle n'est pas utilisée pendant de longues périodes ou lorsque
le réservoir est vide. - Le circuit électrique doit être protégé par une protection contre les surintensités
dispositif (fusible) dans le câble positif. Cette pompe nécessite un fusible de 30 ampères. - Le circuit de la pompe ne doit inclure aucune autre charge électrique.
- Comme la pompe d'alimentation en eau n'est pas essentielle, reportez-vous au schéma de câblage
sous les informations électriques. Assurez-vous d'avoir le bon dimensionnement de fil pour
la longueur du fil que vous utilisez. - Après l'installation, vérifiez la tension au niveau du moteur de la pompe. La tension doit être
vérifié lorsque la pompe fonctionne. La pleine tension doit être disponible au
moteur de la pompe à toubment.
INFORMATIONS ÉLECTRIQUES
Fonction de régulation de pression : Le point saillant de la tête de pompe est équipé du pressostat, qui peut ouvrir le couvercle du pressostat, serrer dans le sens des aiguilles d'une montre pour augmenter la pression, desserrer dans le sens inverse des aiguilles d'une montre pour réduire la pression.
| Clé | Description | Quantité |
| UN | Ensemble de tête d'opme | 1 |
| B | Ensemble de soupapes | 1 |
| C | Assemblage dediaphragme | 1 |
| D | Ensemble moteur | 1 |
| 1 | Pressostat | 1 |
| 2 | Diaphragme dupressostat | 1 |
| 3 | Tête de pompe | 1 |
| 4 | Clip de fixation rapide | 2 |
| 5 | Diaphragme | 1 |
| 6 | pieds en caoutchouc | 2 |
| 7 | Moteur | 1 |
DÉPANNAGE
| POMPE À DÉBIT PULSATOIRECYCLES MARCHE ETARRÊT | 1. L'équipement de tuyauterie d'entrée ou de sortie d'eau avec un diamètre trop petit. 2.Veuillez vérifier si le joint est serré, ou le tuyau de sortie d'eauil y a une fuite de gaz.3.Veuillez vérifier si le tuyau flexible d'eaula prise est nouée ou pliée. 4. Vérifiez s'il y apompe existe fonctionnement bloqué, veuillez essayer de maintenir un drainage régulier. |
| DÉFAUT D'AMORÇAGE MAISLE MOTEUR NE FONCTIONNE PASDÉCHARGE DE LAPOMPE | 1. Conduite d'admission ou de refoulement restreinte.Fuite d'air dans la conduite d'admission.2. Diaphragme de pompe perforé.L'alimentation initiale en ampères n'est pas suffisante pour démarrer le moteur.3. Débris obstrués dans les valves.4. Fissure dans le boîtier de la pompe. |
| LE MOTEUR NE S'ALLUMBAS | 1. Câblage desserré ou incorrect.2. Le circuit de la pompe n'a pas d'alimentation.3. Fusible grillé ou protection thermique déclenchée.4. Pressostat défectueux.5. Moteur défectueux. |
| LA POMPE NE S'ARRÊTE PASAPRÈS TOUS LES RENCONTREFERMÉ | 1. Diaphragme perforé.2. Fuite de la conduite de refoulement.3. Pressostat défectueux.4. Tension insuffisante.5. Vannes obstruées dans la tête de pompe. |
| FAIBLE DÉBIT ET PRESSION | 1. Fuite d'air à l'admission de la pompe.2. Accumulation de débris à l'intérieur de la pompe ou plomberie.3. Roulement de pompe usé (éventuellement accompagné par un bruit fort).4. Diaphragme perforé5. Moteur défectueux. |
| BRUYANT | 1. Vérifiez si les pieds de montage sont comprimés trop serré.2. La surface de montage est-elle flexible ? Si oui, peut-être ajouter du bruit.3. Vérifiez si la tête/les vis sont desserrées.4. Si la pompe est raccordée à un tuyau rigide, alors il peut transmettre le bruit píasilement. |
À PROPOS DU BYPASS
Veuillez consulter un technicien professionnel dans le cas où le bypass est nécessaire réglage. Un réglage incorrect de la dérivation peut endommager la pompe.
Le bypass est préréglé pour un fonctionnement optimal de la pompe. Si votre l'application nécessite un réglage différent pour le bypass, vous pouvez le modifier vous-même. Serrez soigneusement la vis pour augmenter ou desserrez-la pour diminuer la pression minimale de fonctionnement bypass.
MÉTHODE DE CONNEXION DE LA POMPE 12 V OU 24 V (BATTERIE OU TRANSFORMATEUR)
- Il est nécessaire d'assurer un débit d'eau régulier lorsque la pompe à eau fonctionne, pour éviter d'endommager le pressostat en raison du blocage du fonctionnement de la pompe!
- Bien que la pompe à eau supporte le fonctionnement à sec en peu de temps, veuillez ne pas dépasser 10 minutes!
- Il s'agit d'une pompe à membrane auto-absorbante dotée d'une légère fonction d'étanchéité, veuillez ne pas la mettre directement dans l'eau !
- C'est une pompe à eau propre, veuillez ne pas pomper les eaux usées avec des impuretés pour éviter le blocage de la tête de pompe !
- Il est normal que le moteur soit chaud lorsque la pompe est utilisée, car le protecteur de contrôle de température a été intégré, il cessera automatiquement de fonctionner lorsque la température atteint un certain degré Celsius, n'hésitez pas à l'utiliser.
Fabriqué en Chine
VEVOR®
TOUGH TOOLS, HALF PRICE
Assistance technique et certificat de garantie électronique www.vevor.com/support
