BRUKSANVISNING FL-40 Vevor

Teknisk support och garanticertifikat

Vi fortsätter att sträva efter att erbjuda dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halv priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av de besparingar du kan göra genom att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att det täcker alla kategorier av verktyg som vi erbjuder. Vi påminner dig om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften jämfört med de stora toppmärkena.

MODELL: FL-30 /FL-40

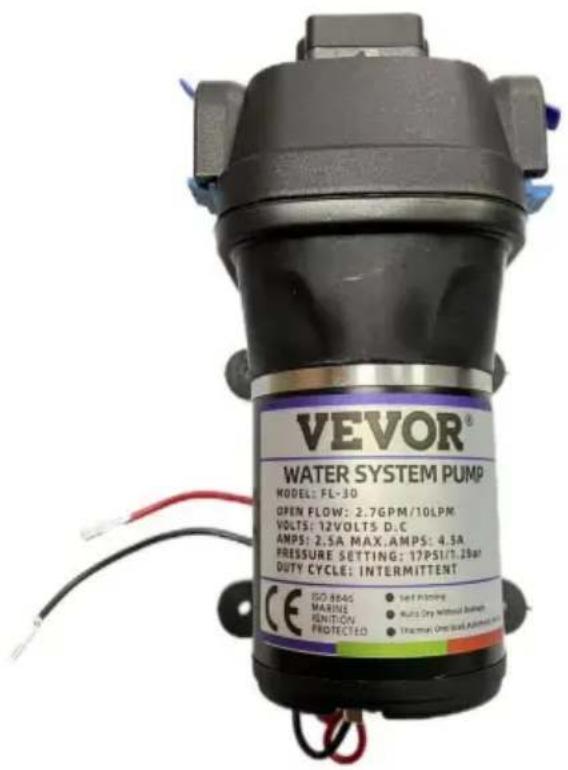

VEVOR® WATER SYSTEM PUMP MODEL: FL-30 OPEN FLOW: 2.7GPM/10LPM VOLTS: 12VOLTS D.C AMPS: 2.5A MAX.AMPS: 4.5A PRESSURE SETTING: 17PSI/T.28bit DUTY CYCLE: INTERMITTENT ISO 8846 MARINE HENSITOW PROTECTED ● Self-Picking ● Multi Dry Wristed Burleigh ● Thermos One-Well Automation Inc. CE

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du frågor om produkten? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Varning – För att minska risken för skador måste användaren läsa instruktionsmanualen noggrant.

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EG. Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol. Produkter som är märkta som sådana får inte kasseras med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektronäparater.

DRAG

- Torrkörningsbar för normala arbetsbelastningar •

Självsugande •

Intermittent drift •

Automatisk: styrd av tryckbrytare • Tyst drift •

Monteringsmönster

enligt branschstandard • Bypass: minskaykler

- Termiskt skydd

TILLÄMPLIG SCENE

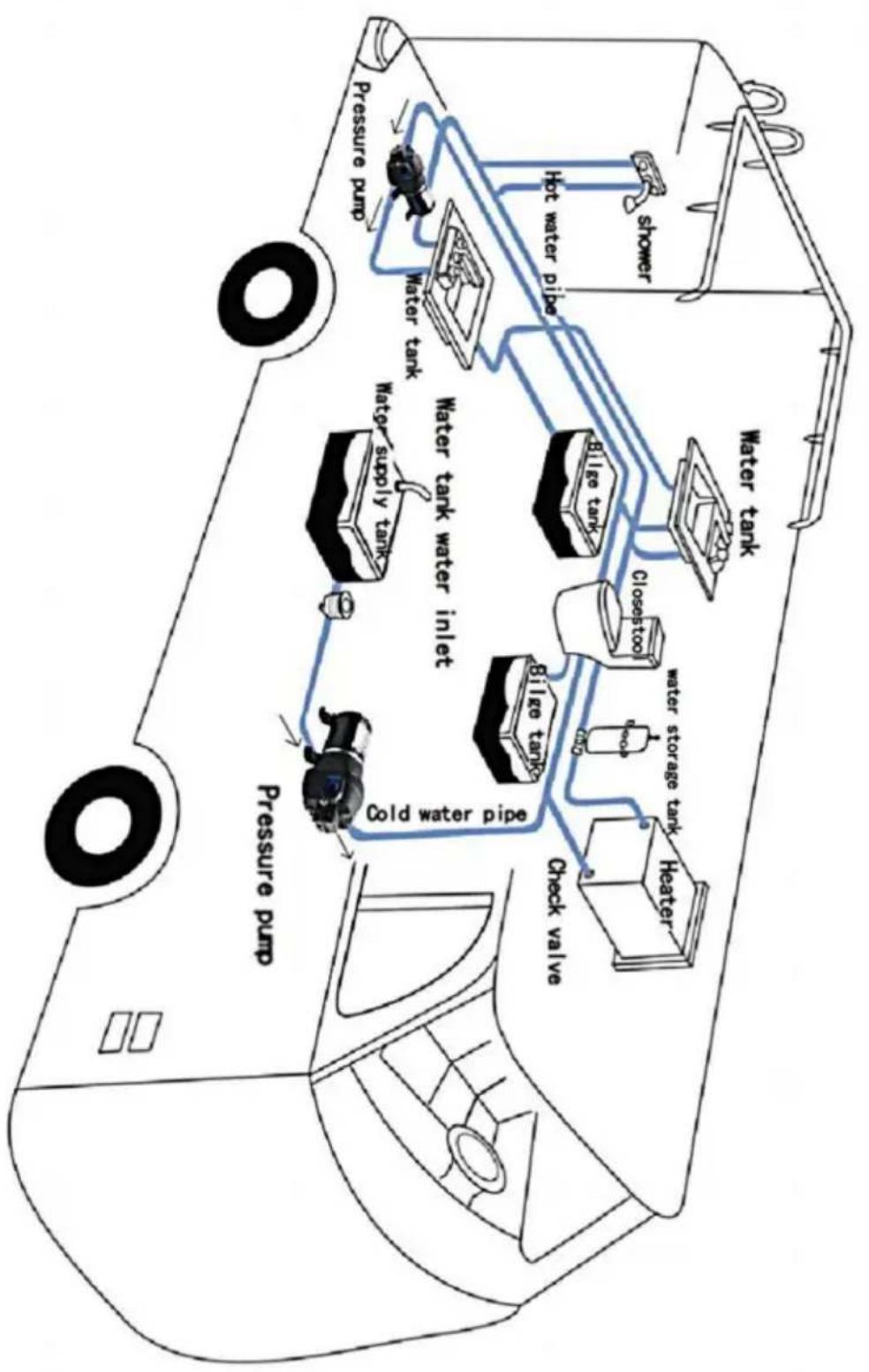

- Tryckvattensystem för yacht/husbil/husvagn

Sprutanordningar (fordonsmonterade sprutor, elektriska sprutor) •

Rengöringsmaskiner, luftfuktare, vattenrening, medicinsk apparatur • Påfyllning av livsmedel

och drycker och vätskeöverföring • Solvattensystem

- Andra trycksystem

SPECIFIKATIONSPARAMETRAR

Modell FL-40	FL-30
Input	DC12V	DC12V
Märkström	5,2 A	11 A
	2,5 GPM	4,5 GPMNominellt flöde
Nominellt tryck	17 PSI	40 PSI
Maxlyft	12 m	35 meter
Max sugområde	2 m	3 meter

INSTALLATION

Material

1 membranpump med tillhörande tillbehör
2 (minst) stycken flexibla, förstärkta slangar, med hopfällbar

styrka på dubbelt så mycket som inloppets kollapstryck (slangen måste vara minst 3/4" ID)

3 slangklämmor och skruvar i rostfritt stål
4 skruvar för att fästa pumpen på monteringsytan

1 elektrisk avstängningsbrytare

1 säkring
1 skruvmejsel
1 kraftigt skärredskap för rör

1. Pumpen kan monteras i valfri position. Om den monteras vertikalt, Pumphuvudet ska vara i nedfällt läge för att undvika läckage in i motorn höljet i händelse av ett fel.

2. Fäst fötterna, men tryck inte ihop dem. Dra åt fästena för hårt skruvar kan minska deras förmåga att avleda buller och vibrationer.

3. Insugningsslangen måste vara en förstärkt slang med minst 3/4" (19 mm) innerdiameter. Huvud Distributionsledningen från pumputloppet ska också ha en innerdiameter på 19 mm (3/4") med grenledningar och individuella matningsledningar till uttag som inte är mindre än 10 mm.
4. Anslut systemet med högt tryck (2x pumpkapacitet), flätad, flexibel slangar för att minimera vibrationer/buller.
5. Applicera inte inloppstryck över 30 psi. Försök generellt att undvika något inloppstryck helt.
6. Undvik alla veck eller kopplingar som kan orsaka alltför stora begränsningar.
7. Silen ska vara fäst på inloppssidan.
8. Kopplingar måste vara säkrade för att undvika läckage.
9. Använd klämmor i båda ändar av slangen för att förhindra luftläckage in i vattenledningen.
10. Om en backventil är installerad i rörsystemet måste den ha en spricka ett tryck på högst 2 psi.
11. Om du applicerar tätningsmedel eller VVS-tejp, var försiktig så att du inte drar åt för hårt, eftersom de kan sugas in i pumpen.
12. Denna pump ska kopplas till en egen dedikerad krets. Anslut pluskabeln (röd) till batteriets pluspol och den negativa kabeln (svart) till batteriets negativa pol.
13. Installera en strömbrytare på en lättillgänglig plats för att styra elektriciteten till pumpen. Stäng av pumpen när den inte används under längre perioder eller när tanken är tom.
14. Den elektriska kretsen bör skyddas med ett överströmsskydd enhet (säkring) i den positiva ledningen. Denna pump kräver en 30 A säkring.
15. Pumpkretsen bör inte innehålla några andra elektriska belastningar.
16. Eftersom vattenpumpen inte är nödvändig, se ledningsdiagrammet under den elektriska informationen. Se till att ha rätt kabeldimensionering för längden på den tråd du använder.
17. Kontrollera spänningen vid pumpmotorn efter installationen. Spänningen ska vara kontrolleras när pumpen är i drift. Full spänning måste finnas tillgänglig vid pumpmotorn helatiden.

ELEKTRISK INFORMATION

Tryckregleringsfunktion: Den framträdande punkten i pumphuvudet är utrustad med en tryckbrytare som kan öppna tryckbrytarens lock. Dra åt medurs för att öka trycket, lossa moturs för att minska trycket.

Nyckel	Beskrivning	Kvantitet
En	Pumphuvudenhet	1
B	Ventilaggregat	1
C	Membranaggregat	1
D	Motoraggregat	1
1	Tryckbrytare	1
2	Membran till tryckbrytare	1
3	Pumphuvud	1
4	Snabbfäste	2
5	Membran	1
6	Gummifötter	2
7	Motor	1

FELSÖKNING

PULSERANDE FLÖDE - PUMP CYKLAR PÅ OCH AV	1. Rörutrustningen för vatteninlopp eller -utlopp med för liten diameter. 2. Kontrollera om skarven är åtdragen, eller vattenutloppsröret är i gasläckage.3. Kontrollera om det flexibla vattenröret utloppet är knutet eller böjt. 4. Kontrollera om det finns finns det en blockerad pumpfunktion, försök att håll en jämn dränering.
UNDERLÄTELSE ATT GRUNDA MEN MOTORN FUNGERAR NEJ PUMPUTLADNING	1. Stängd insugnings- eller utloppsledning.Luftläcka i insugningsledningen.2. Punkterat pumpmembran.Den initiala strömförsörjningen är inte tillräcklig för att starta motorn.3. Skräp igensatt i ventilerna.4. Spricka i pumphuset.
MOTORN GÅR INTE PÅ	1. Lös eller felaktig kabeldragning.2. Pumpkretsen är strömlös.3. Trasig säkring eller termiskt skydd har utlösts.4. Trasig tryckbrytare.5. Defekt motor.
PUMPEN STÄNGS INTE AV EFTER ALLA MATCHSPEL STÄNGD	1. Punkterat membran.2. Läckage i utloppsledningen.3. Defekt tryckbrytare.4. Otilräcklig spänning.5. Tilltäppta ventiler i pumphuvudet.
LÅGT FLÖDE OCH TRYCK	1. Luftläcka vid pumpens insug.2. Ansamling av skräp inuti pumpen eller VVS.3. Slitna pumplager (eventuellt åtföljda av av högt ljud).4. Punkterat membran5. Defektmotor.
BULLRIG	1. Kontrollera om monteringsfötterna är ihoptryckta för tätt.2. Är monteringsytan flexibel? Om så är fallet, kan lägga tibuller.3. Kontrollera om det finns lösa skruhavüden.4. Om pumpen är ansluten till ett styvt rör, då den kan överföra brus lättare.

OM FÖRBINDNINGSVÄGEN

Kontakta en professionell tekniker om bypass-enheten behöver Felaktig justering av bypass-röret kan skada pumpen.

Bypass-funktionen är förinställd för optimal drift av pumpen. Om din Om applikationen kräver en annan inställning för förbikopplingen kan du ändra den. dig själv. Dra försiktigt åt skruven för att öka eller lossa skruven till minska bypassens lägsta driftstryck.

ANSLUTNINGSMETOD FÖR 12 V ELLER 24 V PUMP (BATTERI ELLER TRANSFORMATOR)

1. Det är nödvändigt att säkerställa ett jämnt vattenflöde när vattenpumpen är i drift, för att undvika att tryckbrytaren skadas på grund av att poloperas!
2. Även om vattenpumpen stöder torrkörning på kort tid, vänligen överskrid intenutør!
3. Det är en självabsorberande membranpump som med lätt vattentät funktion, vänligen placera den inte direkt i vatten!
4. Det är en renvattenpump, pumpa inte avloppsvatten med föroreningar för att undvika blockering av pumphuvudet!
5. Det är normalt att motorn är varm när pumpen används. Eftersom TEMP-kontrollskyddet är inbyggt slutar den automatiskt att fungera när temperaturen när en viss grad Celsius. Använd det gärna.
