GEBRUIKSAANWIJZING FL-40 Vevor

Technische ondersteuning en garantiecertificaat

Membraanpomp Handleiding

MODEL: FL-30 /FL-40

Wij streven er voortdurend naar om u gereedschappen te leveren tegen concurrenteijzen.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet per se dat alle categorieën gereedschappen die wij aanbieden, hieronder vallen. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

MODEL: FL-30 / FL-40

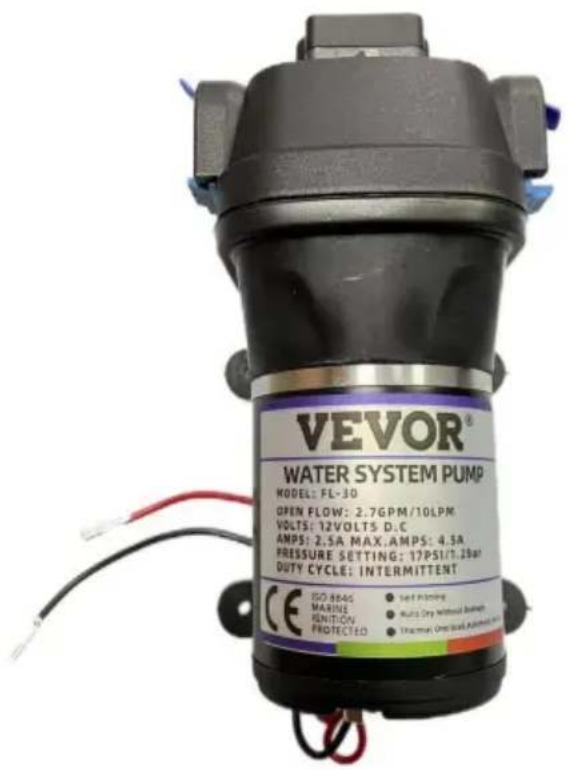

VEVOR® WATER SYSTEM PUMP MODEL: FL-30 OPEN FLOW: 2.7GPM/10LPM VOLTS: 12VOLTS D.C AMPS: 2.5A MAX.AMPS: 4.5A PRESSURE SETTING: 17PSI/T.28bit DUTY CYCLE: INTERMITTENT ISO 8846 MARINE HENSITOW PROTECTED ● Self-Picking ● Multi Dry Wristed Burleigh ● Thermos One-Well Automation Inc. CE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuel technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, dient de gebruiker de gebruiksaanwijzing zorgvuldig te lezen.

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EG. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheiden afval moet worden ingezameld. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor de recycling van elektrische en elektronischeapparaten.

FUNCTIES

- Droogloopbestendig voor normale werklasten • Zelf aanzuigend •

Intermitterende werking

- Automatisch: aangestuurd door drukschakelaar • Stille

werking •

Industriestandaard montagepatroon • Bypass:

- Drukwatersysteem voor jachten/campers/caravans • Sproei-

inrichtingen (op voertuigen gemonteerde sproeiers, elektrische sproeiers) •

Reinigingsmachines, luchtbevochtigers, waterzuiveraars, medische apparatuur • Vullen van voedsel

en dranken en overbrengen van vloeistoffen • Zonne-

energie watersysteem • Elk

ander druksysteem

SPECIFICATIEPARAMETERS

Model FL-40	FL-30
Invoer	DC12V	DC12V
Nominale stroom	5.2 A	11 A
	2,5 GPMnale stroom	4,5 GPM
Nominale druk	17 PSI	40 PSI
Maximale lift	12 m	35 meter
Maximaal zuigbereik	2 m	3 meter

INSTALLATIE

Materialen

1 membraanpomp met bijbehorende accessoires
2 (minstens) stukken flexibele, versterkte slangleiding, met inklapbare
sterkte van tweemaal de inlaat-instortingsdruk (slang moet minimaal 3/4" zijn) ID )
3 slangklemmen en schroeven van roestvrij staal
4 schroeven om de pomp aan het montageoppervlak te bevestigen
1 elektrischeuitschakelaar
1 zekering
1 schroevendraaier
1 sterk snijgereedschap voor buizen
(indien gewenst) Teflontape of kit

Instellen

1. De pomp kan in elke gewenste positie worden gemonteerd. Bij verticale montage is de De pompkop moet naar beneden staan om lekkage in de motor te voorkomen behuizing bij een eventuele storing.

2. Bevestig de voeten, maar druk ze niet te strak aan.
   Schroeven kunnen hun vermogen om geluid en trillingen over te brengen, verminderen.

3. De inlaatslang moet een versterkte slang zijn met een binnendiameter van minimaal 3/4" (19 mm).
   De distributieleiding vanaf de uitlaat van de pomp moet ook een binnendiameter van 3/4" (19 mm) hebben met
   aftakkingen en individuele toevoerleidingen naar stopcontacten die niet kleiner zijn dan 3/8" (10 mm).
4. Sluit het systeem aan met behulp van hogedruk (2x pompvermogen), gevlochten, flexibele
   slangen om trillingen/geluid te minimaliseren.
5. Pas geen inlaatdruk toe van meer dan 30 psi. Probeer in het algemeen te vermijden
   de inlaatdruk volledig.
6. Vermijd knikken of fittingen die te veel beperkingen kunnen veroorzaken.
7. Het filter moet aan de inlaatzijde worden bevestigd.
8. De fittingen moeten worden vastgezet om lekkage te voorkomen.
9. Gebruik klemmen aan beide uiteinden van de slang om te voorkomen dat er lucht in de waterleiding lekt.
10. Als er een terugslagklep in de leiding is geïnstalleerd, moet deze een scheur hebben
    een druk van maximaal 2 psi.
11. Als u een afdichtmiddel of loodgieterstape aanbrengt, moet u erop letten dat u deze niet te strak aandraait, omdat
    Ze kunnen in de pomp gezogen worden.
12. Deze pomp moet op een eigen circuit worden aangesloten. Sluit de
    positieve kabel (rood) aan de positieve pool van uw accu en de negatieve
    Sluit de draad (zwart) aan op de negatieve pool van uw accu.
    13.Installeer op een gemakkelijk toegankelijke plaats een schakelaar om de elektriciteit te regelen
    de pomp. Schakel de pomp uit als u deze gedurende langere tijd niet gebruikt of als
    de tank is leeg.
13. Het elektrische circuit moet worden beveiligd met een overstroombeveiliging
    zekering in de positieve leiding. Voor deze pomp is een zekering van 30 ampère nodig.
14. Het pompcircuit mag geen andere elektrische belastingen bevatten.
15. Omdat de watertoevoerpomp niet essentieel is, raadpleegt u het bedradingsschema
    onder de elektrische informatie. Zorg ervoor dat u de juiste draadmaat heeft voor
    de lengte van de draad die u gebruikt.
16. Controleer na de installatie de spanning bij de pompmotor. De spanning moet
    gecontroleerd wanneer de pomp in werking is. Er moet volledige spanning beschikbaar zijn op de
    pompmotor te allen tijde.

ELEKTRISCHE INFORMATIE

Drukregelfunctie: Het belangrijkste punt in de pompkop is uitgerust met de drukschakelaar, die het deksel van de drukschakelaar kan openen, met de klok mee vastdraaien is de druk verhogen, tegen de klok in losdraaien is de druverlagen.

Sleutel	Beschrijving	Hoeveelheid
A	Pompkopmontage	1
B	Klepmontage	1
C	Membraanassemblage	1
D	Motormontage	1
1	Drukschakelaar	1
2	Membraan vandrukschakelaar	1
3	Pompkop	1
4	Snelle bevestigingsclip	2
5	Diafragma	1
6	Rubberen voetjes	2
7	Motor	1

PROBLEEMOPLOSSING

PULSERENDE STROOMPOMPCYCLI AAN EN UIT	1. De leidinguitrusting van de waterinlaat of -uitlaat met een te kleine diameter. 2. Controleer of de verbinding wordt aangedraaid, of de waterafvoerbuis heeft een gaslek.3. Controleer of de flexibele waterleiding stopcontact is geknoopt of gebogen. 4. Controleer of er Er is een pomp geblokkeerd, probeer het eens Zorg voor een goede afwatering.
NIET PRIMEN MAARMOTOR WERKT NIETPOMPAFVOER	1. Beperkte inlaat- of uitlaatleiding.Luchtlek in de inlaatleiding.2. Het membraan van de pomp is doorboord.De initiele versterkervoeding is niet voldoende start de motor.3. Er zit vuil vast in de kleppen.4.Scheur in de pompbehuizing.
MOTOR GAAT NIETAAN	1.Losse of onjuiste bedrading.2. Het pompcircuit krijgt geen stroom.3. Zekering doorgebrand of thermische beveiliging geactiveerd.4. Defecte drukschakelaar.5.Defecte motor.
POMP GAAT NIET UITNADAT ALLE WEDSTRIJDEN ZIJNGESLOTEN	1. Doorboord middenrif.2. Lekkage in de afvoerleiding.3. Defecte drukschakelaar.4.Onvoldoende spanning.5. Verstopte kleppen in de pompkop.
LAGE STROOM EN DRUK	1. Luchtlek bij de inlaat van de pomp.2. Ophoping van vuil in de pomp of sanitair.3. Versleten pomplager (eventueel vergezeld door hard geluid).4. Doorboord diafragma5.Defecte motor.
LUIDRUCHTIG	1. Controleer of de montagevoeten zijn samengedrukt te strak.2. Is het montageoppervlak flexibel? Zo ja, kan ruis toevoegen.3. Controleer op losse koppen/schroeven.4. Als de pomp is aangesloten met een stijve buis, da het kan geluid gemakkelijk overbrengen.

OVER DEBYPASS

Raadpleeg een professionele technicus als de bypass nodig is

afstelling. Een onjuiste afstelling van de bypass kan de pomp beschadigen.

De bypass is vooraf ingesteld voor een optimale werking van de pomp. Als uw

Als de toepassing om een andere instelling voor de bypass vraagt, kunt u deze wijzigen zelf. Draai de schroef voorzichtig vast om de waarde te verhogen of los te draaien. de minimale operationele druk van de bypass verlagen.

AANSLUITINGSMETHODE VAN 12 V OF 24 V POMP (BATTERIJ OF TRANSFORMATOR)

1. Het is noodzakelijk om een gelijkmatige wateropbrengst te garanderen wanneer de waterpomp werkt, om schade aan de drukschakelaar te voorkomen als de pomp geblokkeerd raakt!
2. Hoewel de waterpomp drooglopen in korte tijd ondersteunt, mag u dit niet langer dan 10 minuten laten duren!
3. Het betreft een zelfabsorberende membraanpomp met een licht waterdichte functie. Dompel de pomp daarom niet rechtstreeks in water!
4. Het is een schoonwaterpomp. Pomp geen rioolwater met onzuiverheden op om verstopping van de pompkop te voorkomen!
5. Het is normaal dat de motor heet wordt als de pomp in gebruik is. De TEMP-beveiliging is ingebouwd en stopt automatisch met werken als de TEMP een bepaalde temperatuur bereikt. U kunt deze beveiliging gergesbruiken.
