INSTRUKCJA OBSŁUGI FL-40 Vevor

Wsparcie techniczne i certyfikągwarancji

elektronicznej www.vevor.com/support

Instrukcja obsługi pompy membranowej

MODEL: FL-30 / FL-40

Nadal staramy się oferować Państwu narzędzia w konkurencyjnyehach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

MODEL: FL-30 /FL-40

VEVOR® WATER SYSTEM PUMP MODEL: FL-30 OPEN FLOW: 2.7GPM/10LPM VOLTS: 12VOLTS D.C AMPS: 2.5A MAX.AMPS: 4.5A PRESSURE SETTING: 17PSI/T.28bit DUTY CYCLE: INTERMITTENT ISO 8846 MARINE HENSITOW PROTECTED ● Self-Picking ● Multi Dry Wristed Burleigh ● Thermos One-Well Automation Inc. CE

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIE Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbo przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ter sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

CECHY

• Możliwość pracy na sucho przy normalnym obciążeniu
• Samozasysanie
• Praca przerywana

Automatyczna: sterowana wyłącznikiem ciśnieniowym •

Cicha praca •

Standardowy wzór montażu w branży • Obejście:

zmniejsza liczbę cykli •

Zabezpieczenie termiczne

DOTYCZĄCA SCENA

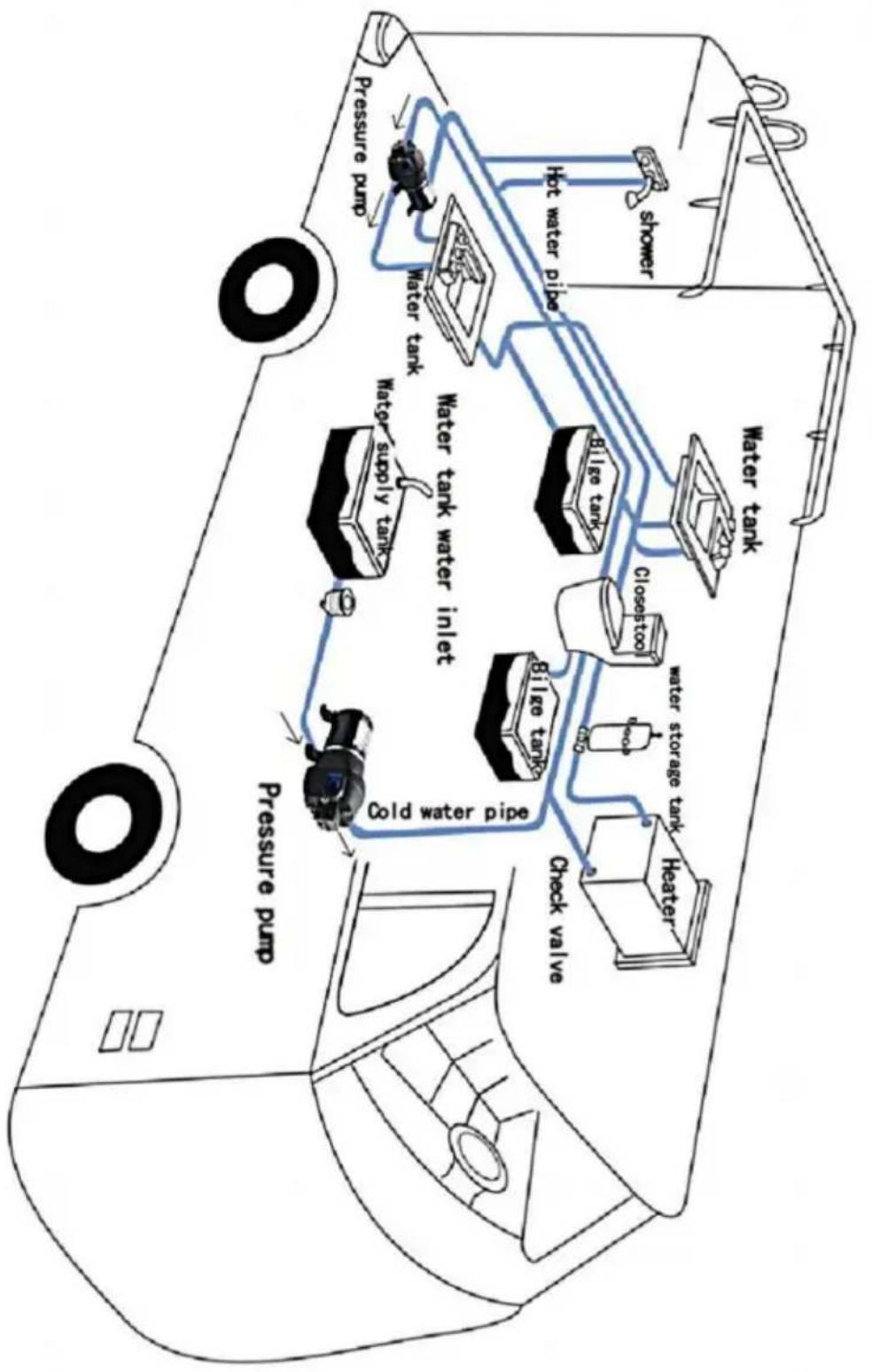

• Systemy wodne pod ciśnieniem do jachtów/kamperów/
  przyczep kempingowych • Urządzenia natryskowe (opryskiwacze montowane na
  pojazdach, opryskiwacze elektryczne) • Maszyny czyszczące, nawilżacze, oczyszczacze wody,
  urządzenia medyczne • Napełnianie napojów
  spożywczych i przenoszenie
  płynów • Systemy solarne do wody • Wszelkie inne systemy ciśnieniowe

PARAMETRY SPECYFIKACYJNE

Model FL-40	FL-30
Wejście	Prąd stały 12/	Prąd stały 12 V
Prąd znamionowy	5.2A	11 lat
Przepływ znamionowy	2,5 GPM17	4,5 galona naminutę
Ciśnienie znamionowe	PSI 12 m	40 PSI
Maksymalne podniesienie	2 m	35m
Maksymalny zasięg ssania		3 minuty

INSTALACJA

Przybory

1 pompa membranowa z akcesoriami 2 (co najmniej) sztuki elastycznego, wzmocnionego węża rurowego z możliwością zapadnięcia się wytrzymałość dwukrotnie większa od ciśnienia zapadania się wlotu (wąż musi mieć średnicę co najmniej 3/4"

Identityfikator:

3 zaciski wężowe ze stali nierdzewnej i śruby 4 śruby do mocowania pompy do powierzchni montażowej

1 wyłącznik elektryczny

1 bezpiecznik

1 śrubokręt

1 mocne narzędzie tnące do rur (jeśli chcesz) Taśma teflonowa lub uszczelniacz

Organizować coś

1. Pompe można zamontować w dowolnej pozycji. W przypadku montażu pionowego, głowica pompy powinna być w pozycji dolnej, aby uniknąć wycieku do silnika obudowy na wypadek awarii.

2. Zabezpiecz stopy, ale ich nie ściskaj. Zbytnie dokręcanie mocowania Śruby mogą mieć mniejszą zdolność rozpraszania hałasu i wibracji.

3. Wąż dolotowy musi mieć co najmniej 3/4" (19 mm) średnicy wewnętrznej, wzmocniony. Główny linia dystrybucyjna od wylotu pompy powinna mieć również średnicę wewnętrzną 3/4" (19 mm) odgałęzienia i pojedyncze przewody zasilające do gniazd o średnicy nie mniejszej niż 3/8" (10 mm).
4. Podłącz system do instalacji za pomocą przewodu wysokociśnieniowego (2x moc pompy), plecionego, elastycznego rury w celu zminimalizowania drgań/hałasu.
5. Nie stosuj ciśnienia wlotowego przekraczającego 30 psi. Generalnie staraj się unikać całkowicie wyeliminować jakiekolwiek ciśnienie wlotowe.
6. Unikaj wszelkich załamań i połączeń, które mogą powodować nadmierne ograniczenia.
7. Sitko powinno być zamontowane po stronie wlotowej.
8. Złącza muszą być zabezpieczone, aby zapobiec przeciekom.
9. Załóż zaciski na oba końca węża, aby zapobiec przedostawaniu się powietrza do przewodu wodnego.
10. Jeżeli w instalacji hydraulicznej zamontowany jest zawór zwrotny, musi on mieć pęknięcie ciśnienie nie większe niż 2 psi.
11. Podczas stosowania uszczelniacza lub taśmy hydraulicznej należy uważać, aby nie dokręcić jej zbyt mocno, ponieważ mogą zostać wessane do pompy.
12. Ta pompa powinna być podłączona do własnego, dedykowanego obwodu. Podłącz przewód dodatni (czerwony) do dodatniego zacisku akumulatora i ujemnego przewód (czarny) do ujemnego zacisku akumulatora.
13. W łatwo dostępnym miejscu zainstaluj przełącznik do sterowania energią elektryczną. Pompa.Wyłącz pompę, gdy nie jest używana przez dłuższy czas lub gdy Zbiornik jest pusty.
14. Obwód elektryczny powinien być zabezpieczony zabezpieczeniem nadprądowym urządzenie (bezpiecznik) w przewodzie dodatnim. Ta pompa wymaga bezpiecznika 30 A.
15. Obwód pompy nie powinien zawierać żadnych innych obciążeń elektrycznych.
16. Ponieważ pompa doprowadzająca wodę nie jest niezbędna, zapoznaj się ze schematem okablowania w informacjach elektrycznych. Upewnij się, że masz odpowiedni rozmiar przewodu długość używanego przewodu.
17. Po instalacji sprawdź napięcie silnika pompy. Napięcie powinno wynosić sprawdzane podczas pracy pompy. Pełne napięcie musi być dostępne przy silnik pompy przez całyzas.

INFORMACJEELEKTRYCZNE

Funkcja regulacji ciśnienia: Wystający punkt głowicy pompy jest wyposażony w wyłącznik ciśnieniowy, który umożliwia otwarcie pokrywy wyłącznika ciśnieniowego. Aby zwiększyć ciśnienie, należy dokręcić zgodnie z ruchem wskazówek zegara, a aby je zmniejszyć, należy poluzować w kierunku przeciwnym do ruchu wskazówek zegara.

Klawisz	Opis	Ilość
A	Zespół głowicypompy	1
B	Zespół zaworów	1
C	Zespół membrany	1
D	Montaż silnika	1
1	Wyłącznik ciśnieniowy	1
2	Membrana wyłącznika ciśnieniowego	1
3	Głowica pompy	1
4	Szybki klips mocujący	2
5	Membrana	1
6	Stopy gumowe	2
7	Silnik	1

PULSACYJNY PRZEPLYW- POMPA CYKLE WŁĄCZONE WYŁĄCZONE	1. Wyposażenie rurowe dopływu lub odpływu wody o zbyt małej średnicy. 2. Proszę sprawdzić, czy połączenie jest dokręcone lub rura wylotowa wody jest wyciek gazu.3. Sprawdź, czy elastyczna rura wodna wylot jest zagięty lub wygięty. 4. Sprawdź, czy nie ma istnieje pompa zablokowana w działaniu, proszę spróbować zachować swobodny odpływ.
NIEPOWODZENIE W PRZYGOTOWANIU, ALE SILNIK NIE DZIAŁA WYPUST POMPY	1. Ograniczony dopływ lub odpływ.Nieszczelność powietrza w przewodzi dolotowym.2. Przebita membrana pompy.Początkowe zasilanie wzmacniaczem nie jest wystarczające, aby zapewnić odpowiedzialanie.Uruchom silnik.3.Zanieczyszczenia zatkane zaworami.4. Pęknięcie w obudowie pompy.
SILNIK NIE WŁĄCZA SIĘ	1. Luźne lub nieprawidłowe okablowanie.2. Brak zasilania obwodu pompy.3. Przepalony bezpiecznik lub zadziałło zabezpieczenie termiczne.4. Uszkodzony wyłącznik ciśnieniowy.5.Uszkodzony silnik.
POMPA NIE WYŁĄCZA SIĘ PO WSZYSTKICH MECZACH ZAMKNIĘTE	1. Przebita przepona.2. Nieszczelność przewodu wylotowego.3. Uszkodzony wyłącznik ciśnieniowy.4. Niewystarczające napięcie.5. Zatkane zawory w głowicy pompy.
NISKI PRZEPLYW I CIŚNIENIE	1. Nieszczelność powietrza w otworze włotowym pompy.2. Nagromadzenie zanieczyszczeń wewnątrz pompybInstalacja wodacłągowa.3. Zużyte łożysko pompy (ewentualnie wraz z przez głośny hałas).4. Przebita przepona5.Uszkodzony silnik.
HAŁAŚLIWY	1. Sprawdź czy nóżki montażowe są ściśnięte za ciasno.2.Czy powierzchnia montażowa jest elastyczna? Jeśli tak, to może powodować hałas.3. Sprawdź, czy głowice/śruby nie są poluzowane.4. Jeżeli pompa jest podłączona do sztywnej rury, to może łatwiej przenosićałas.

O OBWODNICY

W przypadku konieczności wykonania obejścia należy skonsultować się z fachowcem. regulacja. Nieprawidłowa regulacja obejścia może uszkodzić pompę.

Bypass jest wstępnie ustawiony dla optymalnej pracy pompy. Jeśli Twoja aplikacja wymaga innego ustawienia obejścia, możesz je zmienić siebie. Ostrożnie dokręć śrubę, aby zwiększyć lub poluzować śrubę, aby zmniejszyć minimalne ciśnienie robocze obejścia.

SPOSÓB PODŁĄCZENIA POMPY 12 V LUB 24 V (AKUMULATOR LUB TRANSFORMATOR)

1. Należy zapewnić równomierny przepływ wody podczas pracy pompy wodnej, aby uniknąć uszkodzenia wyłącznika ciśnieniowego z powodu zablokowania prpoypy!
2. Mimo że pompa wodna obsługuje pracę na sucho w krótkim czasie, nie należy przekraczać 10 minut!
3. Jest to pompa membranowa z funkcją absorpcji własnej, która jest lekko wodoodporna. Nie należy jej zanurzać bezpośrednio w wodzie!
4. Jest to pompa do czystej wody, nie należy pompować ścieków z zanieczyszczeniami, aby uniknąć zablokowania głowicy pompy!
5. Normalnym jest, że silnik jest gorący podczas pracy pompy, ponieważ wbudowany ogranicznik temperatury automatycznie zatrzyma pracę, gdy temperatura osiągnie określony poziom stopni Celsjusza. Możesz go swobodnieżywać.
