B40M - Relieuse Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Relieuse à collage thermofusible
Marque	Vevor
Modèle	B40M
Longueur de reliure maximale	320 mm
Épaisseur de reliure maximale	40 mm
Plage de température recommandée	140-170 °C
Alimentation électrique	AC 120V 60Hz / AC 220V 50Hz
Puissance totale	600 W
Dimensions du produit	969 x 471 x 349 mm
Capacité de collage	200 g de colle thermofusible fournie
Système de chauffage	Automatique avec préchauffage
Affichage numérique	Oui, avec voyants rouge et vert
Arrêt d'urgence	Oui
Fonction d'isolation automatique	Après 30 minutes d'inactivité
Type de colle	Thermofusible
Entretien	Nettoyage quotidien, lubrification mensuelle
Sécurité	Mise à la terre, arrêt d'urgence, ne pas démonter
Garantie et assistance	Assistance technique via www.vevor.com/support
Accessoires inclus	Manuel, 200g colle, boîte à outils
Utilisation	Reliure de documents
Réparabilité	Contacter le revendeur pour toute réparation

FOIRE AUX QUESTIONS - B40M Vevor

Comment régler la température sur la B40M ?

Appuyez sur Paramètres, utilisez les boutons ▲ et ▼ pour régler la température souhaitée, puis cliquez sur Confirmer.

Que faire si l'écran affiche « -- I » ?

Cela signifie que l'arrêt d'urgence est enclenché. Tournez l'interrupteur d'arrêt d'urgence dans le sens des aiguilles d'une montre pour le relâcher.

Pourquoi la colle émet-elle une odeur ?

Une légère odeur est normale lors de la fusion de la colle thermofusible. Pour maintenir l'air frais, installez un tuyau d'évacuation ou aérez régulièrement.

Comment nettoyer la machine ?

Coupez d'abord l'alimentation électrique et laissez la machine refroidir. Ensuite, nettoyez les résidus de colle autour du réservoir.

Quelle est la procédure de préchauffage ?

Allumez l'interrupteur d'alimentation : la machine chauffe automatiquement. Le voyant vert s'allume lorsque la température réglée est atteinte.

Comment utiliser l'arrêt d'urgence ?

En cas de besoin, appuyez sur l'interrupteur d'arrêt d'urgence pour couper immédiatement l'alimentation. Pour le réarmer, tournez-le dans le sens des aiguilles d'une montre.

Quelle épaisseur maximale de reliure ?

L'épaisseur maximale de reliure est de 40 mm.

Quelle longueur maximale de reliure ?

La longueur maximale de reliure est de 320 mm.

Faut-il utiliser une prise avec mise à la terre ?

Oui, pour des raisons de sécurité, utilisez toujours une prise de courant avec mise à la terre.

Où trouver l'assistance technique ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI B40M Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

MACHINE À COLLER LES LIANTS

MANUEL D'UTILISATION

MODELE: B40M

Nous continu à nous engager à vous fournir des outils à des prix compétits. « Économisez la moitié», « Moitié prix » ou toute autre expression similaire utilisée par nous ne représenté qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien pouvoir vérifier soignement lorsque vous passez une commande chez nous si vous economise réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

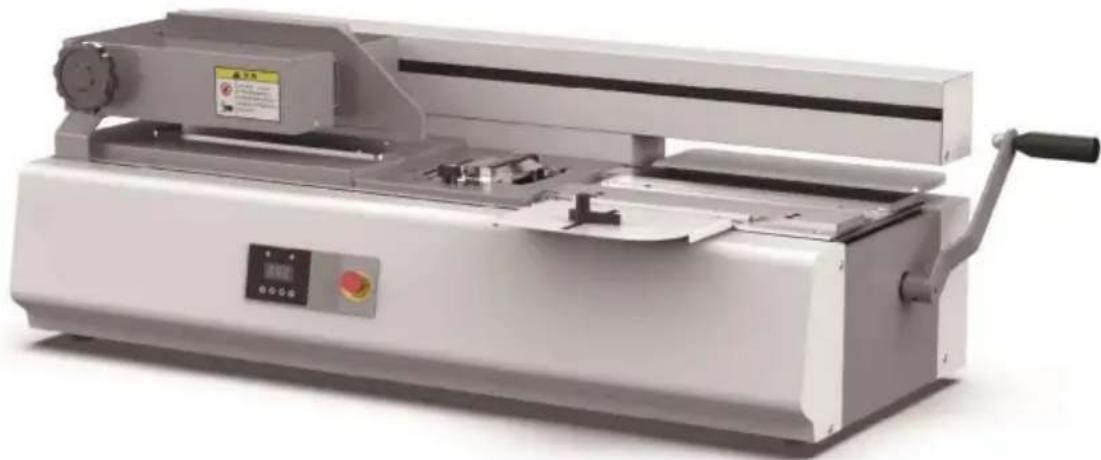

MACHINE A COLLER LES LIANTS

MODELE:B40M

Remarque: Chaque instrument est testé et régle avant de quitter l'usine, il y a donc des résidus de colle thermofusible à la sortie de la colle, ce qui est un phénomène normal.

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificate de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez tire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairément notre manuel d'utilisation. L'apparce du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CATALOGUE

I Consignes de sécurité... ...
II Présentation du matériel. 4
III Paramètres techniques... ...
IV Inspection et installation des la sortie de l'emballage. 5
V Réglage des paramètres...
VI Opérations... ...
VII Entretien courant. 9

Remarque: veuilles d'abord lore attentivement ce manuel afin de réaliser et d'utiliser ce type de machine. Il vous aidera à améliorer l'efficacité du travail àmettre en œuvre la fonction de la machine et à prolonger sa durée de

CONSIGNES DE SECURITE

Utilisez la machine avec précaution à tout moment. Il est strictement interdit de toucher la boîte en plastique chauffée. Les enfants ne sont pas autorisés à entraîr dans le studio pour éviter brûlures et accidents. Ne placez pas les mains ou d'autres objets sur le chariot piste pour éviter les brûlures et les accidents. Veuillez préter attention aux points suivants précautions de sécurité lors de l'utilisation et de l'entretien : placement stable, sur mise à la terre, pas de surcharge et utilisation correcte de l'alimentation électrique.

Emplacement: la machine doit etre placee sur un sol sec, propre et stable, et l'espace d'opération doit etre adapté. il est strictement interdit de placer articles sur la machine.

Alimentation électrique: veuillez utiliser une alimentation électrique stable avec mise à la terre selon la valeur indiquée sur la plaque signalétique. La stabilité peut provoquer la machine fonctionnant anormalement.

Mise à la terre : pour des raisons de sécurité, veuilles utiliser une prise de courant avec mise à la terre.

Pas de démontage: il est interdir de démonter, remonter et réparer sans

autorisation. En cas de panne, veuilles couper l'alimentation électrique et contacter

le revendeur local.Avant d'installer, de déboguer et d'utiliser la machine, vous devez dire les

instructions.Maftrizez toutes les exigences de fonctionnement avant

utiliser.

Nettoyage et entretien: couper l'alimentation électrique avant le nettoyage ou entretenir la machine.

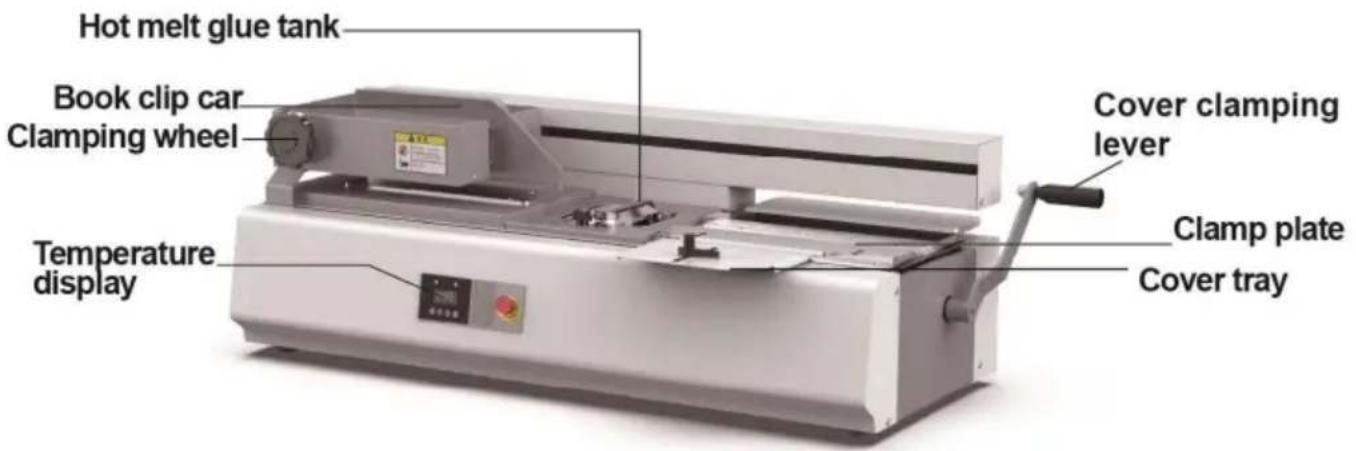

PRÉSENTATION DE L'ÉQUIPEMENT

PRÉSENTATION DE L'ÉQUIPEMENT

Article	B40M
Longueur de reliure maximale	320 mm
Épaisseur de reliure maximale	40 mm
Température recommends Paramètre	140-170
Caracteristiques de l'alimentation électrique	AC120V 60Hz AC220V 50Hz
Puisance totale	600 W
Taille du produit	969*471*349 mm

Remarque: En raison d'améliorations techniques, les paramètres réels de l' La machine peut varier. Merci de votre compréhension!

III INSPECTION ET INSTALLATION PRÉTES À ÉTRE UTILISÉES

1. Ouvrez l'emballage extérieur, retirez les quatre boulons d'emballage de la boîte et placer la machine sur un sol solide et plat.

Vérifiez l'hôte et les accessoires :

(1) 1 ordinateur hôte;
(2) 1 manuel;
(3) Adhésif thermofusible 200g;
(4) boîte à outils.

Suggestion: veuillez conserve la caisse en bois et le sac en plastique d'emballage pour le deuxième transport.

1. Lorsqu'il n'y aaucun probleme apres verification, vous pouze acceder à l'installation etape. Transportez la machine jusqu'à l'atelier préétabli, faites attention à sécurité, transportez la machine en douceur jusqu'à la salle de travail, place-la sur le sol solide et plat, ajuster la position de travail et freiner la roulette frein.
2. Mise sous tension. Branchez la fiche d'alimentation de la machine sur la prise de courant correctement. Faites attention à savoir si la puissance du tableau de câblage correspond la puissance de la machine, afin d'éviter les accidents et demettre sous tension interrupteur de la machine.
3. Préchauffer. ÀpRES avoir allumé l'interrupteur d'alimentation de la machine, la machine entrera automatiquement dans l'état de préchauffage. Lorsque la température régée la valeur est atteinte, il peut entraer en état de fonctionnement.

RéGLAGES DES PARAMÉTRES

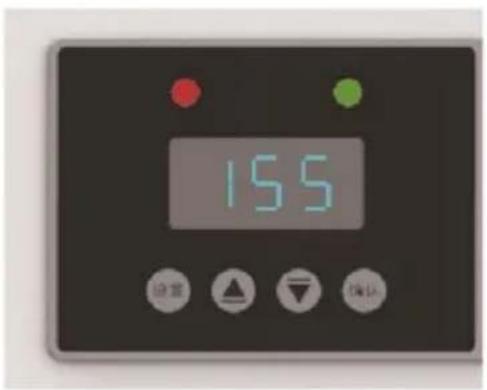

1. Connectez l'alimentation, allumez l'interrupteur d'alimentation, cliquez sur « Paramètres » et définiSEE

la température à 155° C. Utilisation

Boutons et "▼ pour régler le

température de chauffage, puis cliquez sur « Confirmer ». La machine commenceràchauffer, comme indiqué sur la figure ci-dessous.

1. Levoyant rouge au-dessus du tube numérique indique que la machine chauffe en haut; lorsque levoyant vert est allumé, cela signifie que la machine a atteint la régler la température et peut fonctionner normalement.

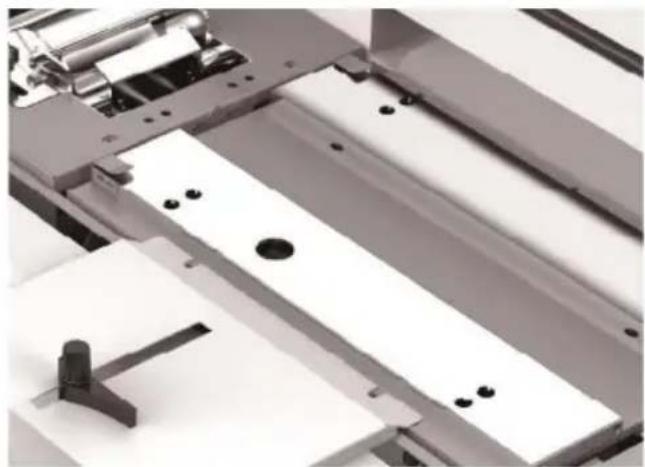

2. Placez les pages interieures dans le chariot et serrez manuellement le chariot; placez le couvercle sur la plate-forme de couverture, en alignant le haut avec le positionnement bloc, en alignant le point median avec la marque triangulaire et en alignant la gauche cote du couvercle avec la jauge de positionnement du couvercle.

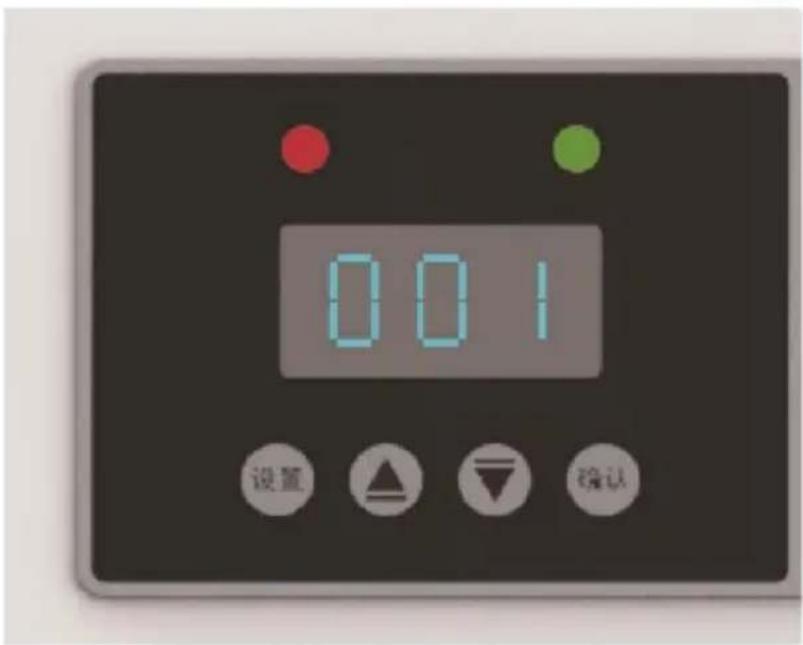

1. Interrupteur d'arrêt d'urgence : lorsque l'interrupteur d'arrêt d'urgence est désactivé,

L'écran affiche « -- I ». Si aucune opération n'est effectué dans les 30 minutes, les voyants rouge et vert clignotent en alternance et la machine entre dans un état d'isolement automatique, diminuant progressivement la température à 100 degrès Celsius.

1. Lorsque la machine est en état d'iso1ation, appuyez sur le bouton de confirmation pour quitter l'etat d'iso1ation. La machine recommence alors a chauffer. Une fois la tempereure reglee atteinte, la machine peut reprendre son fonctionnement normal.

OPÉRATIONS

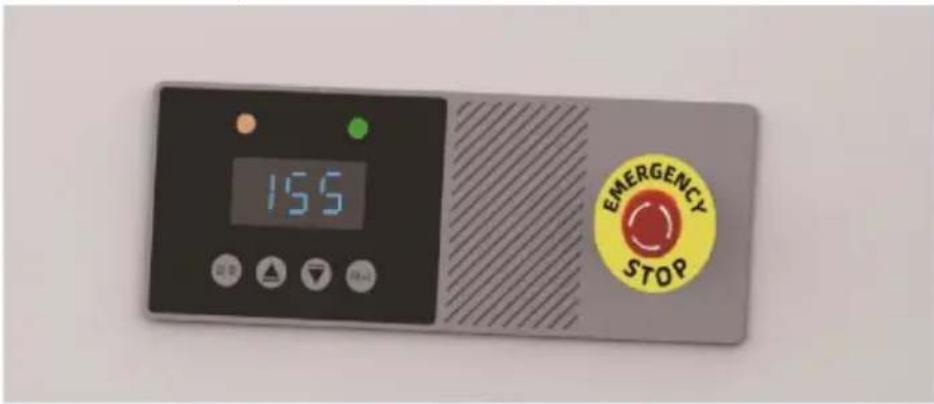

1. Mise sous tension: connectez correctement la fiche d'alimentation de la machine à la prise sector. Assurez-vous que la puissance nominale de la machine correspond à celle de la source d'alimentation pour éviter tout accident. Allumez l'interrupteur d'alimentation de la machine et relâchez l'interrupteur d'arrêt d'urgence. La machine entra en état de chauffage.

2. Préchauffage: après avoir allumé l'interrupteur d'alimentation de la machine, la machine entraera automatiquement en état de préchauffage. Lorsque la température régée est atteinte

Une fois le niveau atteint, levoyant vert s'allume, indiquant que la colle a complètement fondu À ce stade, la machine est préte à fonctionner.

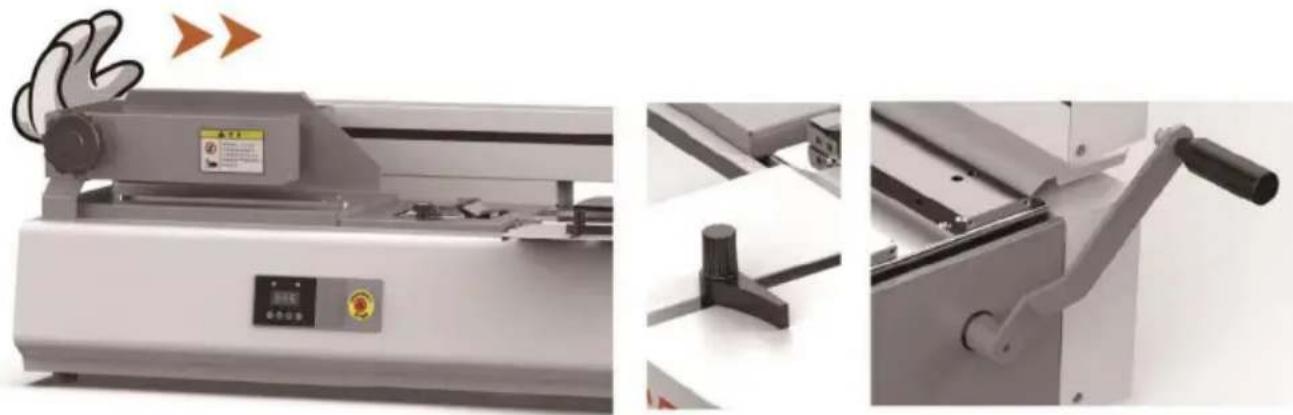

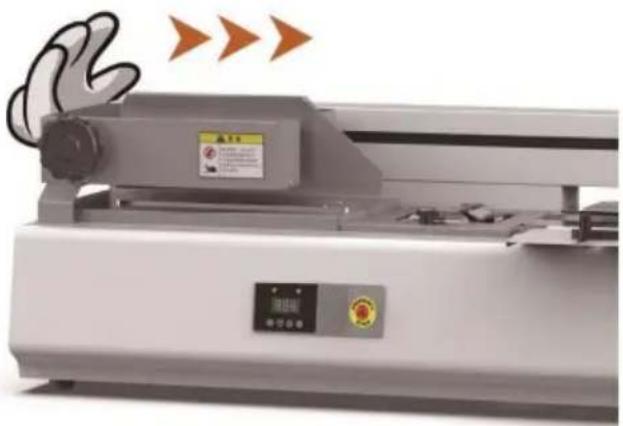

1. Déplacez manuellement le chariot vers l'extreme droit. Ensuite, appuyez manuellement sur le levier de serrage pour serrer le couvercle et attendez environ 3 à 5 secondes avant de relâcher le levier.

Attention: En raison de la légère odeur émise après la fusion de la colle thermofusible, afin de restarter la fraîcheur de l'air intérieur, il est recommendé d'installer un tuyau d'évacuation pour se connecter à l'extérieur ou de ventiler régulièrement l'air intérieur.

ENTRETIEN DE ROUTINE

Une fois le travail quotidien terminé, l'interrupteur d'alimentation doit être éteint et l'alimentation principale doit être débranchée. Nettoyez toute colle résiduelle renversé sur la surface autour du réservoir de colle.

Attention: Assurez-vous de laisser la température refroidir avant effectuer des tâches de nettoyage ou d'entretien.

2. Entretien mensuel :

Après un mois d'utilisation, en plus des doses quotidiennes et hebdomadaires habituelles entretien, appliquer de l'huile de lubrication mécanique sur toutes les pieces de transmission, pignons, chaînes et vérifier le serrage des différentes fixations structurelles.

RECUPÉRATION ET ÉLIMINATION

Ce produit est conforme aux dispositions de la Directive Européenne

2012/19/CE. Le symbole marqué d'une poubelle barrée indique

que ce produit nécessite un recyclage séparé dans l'UE. Il en va de même pour

produits et tous les accessoires marqués de ce symbole. Produits marqués comme

ceux-ci ne doivent pas etre jetés avec les ordures menagères normales, mais doit etre

aménés à un point de collecte pour le recyclage des apparéils électriques et électroniques

équipement.
