Producttype	Thermofusiel lijmbinder
Merk	Vevor
Model	B40M
Maximale bindlengte	320 mm
Maximale binddikte	40 mm
Aanbevolen temperatuurbereik	140-170 °C
Voeding	AC 120V 60Hz / AC 220V 50Hz
Totaal vermogen	600 W
Productafmetingen	969 x 471 x 349 mm
Lijmcapaciteit	200 g meegeleverde thermofusiel lijm
Verwarmingssysteem	Automatisch met voorverwarming
Digitaal display	Ja, met rode en groene indicatielampjes
Noodstop	Ja
Automatische uitschakeling bij inactiviteit	Na 30 minuten inactiviteit
Lijmtype	Thermofusiel
Onderhoud	Dagelijkse reiniging, maandelijkse smering
Veiligheid	Aarding, noodstop, niet demonteren
Garantie en ondersteuning	Technische ondersteuning via www.vevor.com/support
Inbegrepen accessoires	Handleiding, 200g lijm, gereedschapskist
Gebruik	Documentbinding
Repareerbaarheid	Neem contact op met de verkoper voor reparaties

Veelgestelde vragen - B40M Vevor

Hoe stel ik de temperatuur in op de B40M?

Druk op Instellingen, gebruik de knoppen ▲ en ▼ om de gewenste temperatuur in te stellen, klik vervolgens op Bevestigen.

Wat moet ik doen als het scherm « -- I » weergeeft?

Dit betekent dat de noodstop is geactiveerd. Draai de noodstopknop met de klok mee om hem vrij te geven.

Waarom ruikt de lijm?

Een lichte geur is normaal tijdens het smelten van thermofusiel lijm. Om de lucht fris te houden, installeert u een afvoerslang of ventileert u regelmatig.

Hoe maak ik de machine schoon?

Schakel eerst de stroomtoevoer uit en laat de machine afkoelen. Reinig vervolgens de lijmresten rond de tank.

Wat is de voorverwarmingsprocedure?

Zet de aan/uit-schakelaar aan: de machine warmt automatisch op. Het groene lampje gaat branden wanneer de ingestelde temperatuur is bereikt.

Hoe gebruik ik de noodstop?

Druk indien nodig op de noodstopknop om de stroom onmiddellijk uit te schakelen. Om hem weer in te schakelen, draait u hem met de klok mee.

Wat is de maximale binddikte?

De maximale binddikte is 40 mm.

Wat is de maximale bindlengte?

De maximale bindlengte is 320 mm.

Moet ik een geaard stopcontact gebruiken?

Ja, gebruik om veiligheidsredenen altijd een geaard stopcontact.

Waar vind ik technische ondersteuning?

Bezoek de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING B40M Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

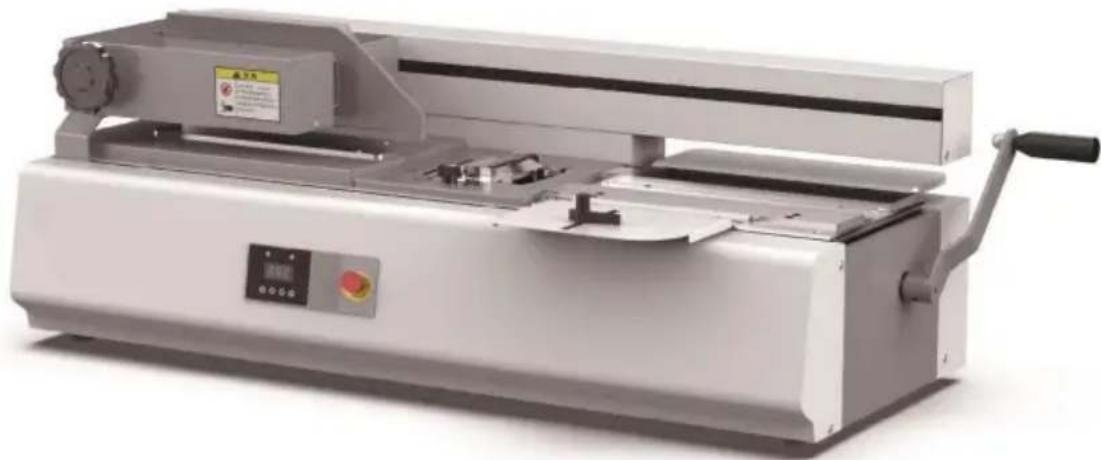

LIJMBINDMIDDELMACHINE

MODEL: B40M

Let op: Elk instrument wordt getest en afgesteld voordat het de fabriek verlaat. Er kunnen dus resten van smeltlijm bij de lijmuitlaat zitten. Dit is normaal.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

CATALOGUS

I. Veiligheidsmaatregelen. 3 II. Introductie van de apparatuur. 4 III. Technische parameters. 4 IV. Inspectie en installatie uit de doos. 5 V. Parameterinstellingen 6 VI. Operaties 7 VII. Routinematig onderhoud 9

Let op: Lees eerst deze handleiding zorgvuldig door om dit type machine te begrijpen en te gebruiken. Het zal u helpen de werkefficiëntie te verbeteren, de functionaliteit van de machine te benutten en de levensduur van de machine te verlengen.

VEILIGHEIDSMAATREGELEN

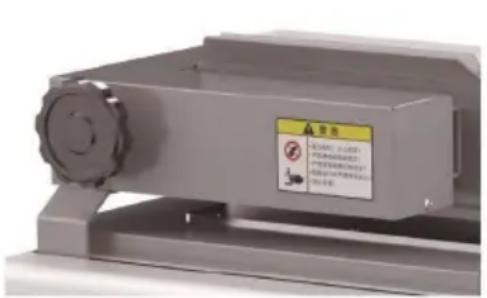

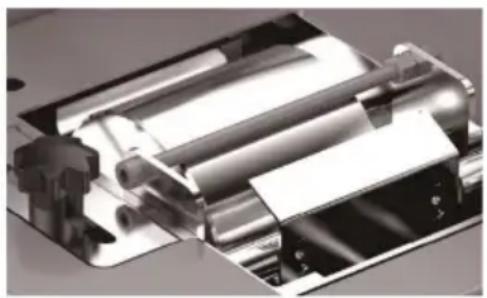

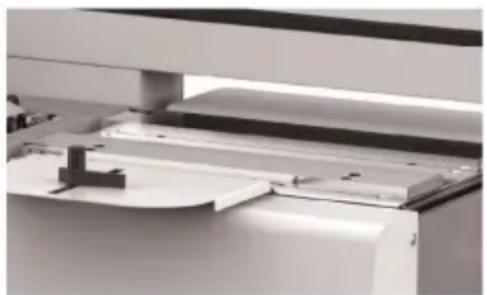

Gebruik de machine te allen tijde voorzichtig. Het is ten strengste verboden om de verwarmde plastic box aan te raken. Kinderen mogen de studio niet betreden om verbranding en ongelukken te voorkomen. Plaats geen handen en andere voorwerpen op de karspoor om verbranding en ongelukken te voorkomen. Let op de volgende veiligheidsmaatregelen bij gebruik en onderhoud: stabiele plaatsing, veilige aarding, geen overbelasting en correct gebruik van de voeding.

Plaats: de machine moet op een droge, schone en stabiele ondergrond worden geplaatst, en de operatieruimte moet geschikt zijn. Het is ten strengste verboden om artikelen op de machine te plaatsen.

Voeding: gebruik een stabiele voeding met aarding

volgens de waarde die op het typeplaatje staat. Stabiliteit kan ervoor zorgen dat de machine abnormaal werkt.

Aarding: gebruik voor uw veiligheid een stopcontact met aarding.

Geen demontage: het is verboden om zonder voorafgaande toestemming te demonteren, te monteren en te repareren. Als er een storing is, schakel dan de stroomtoevoer uit en neem contact op met de plaatselijke dealer. Voordat u de machine installeert, debugt en bedient, moet u de instructies lezen. Beheers alle bedieningsvereisten voordat u de machine gebruikt.

Reiniging en onderhoud: schakel de stroomtoevoer uit voordat u gaat reinigen of onderhoud aan de machine uitvoert.

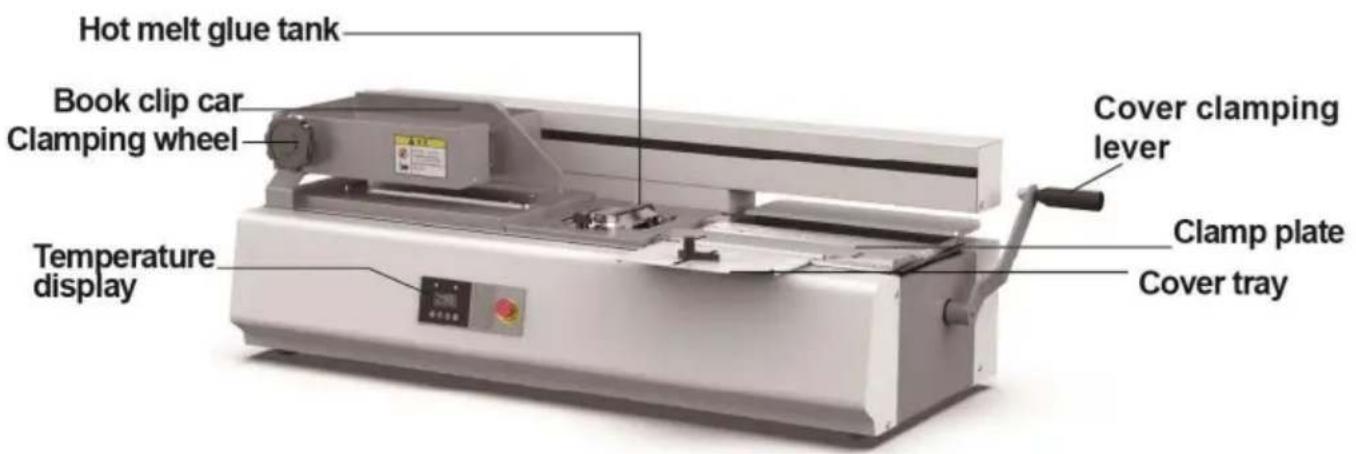

INLEIDING APPARATUUR

INLEIDING APPARATUUR

Item	B40M
Maximale bindingslengte	320mm
Maximale Bind dikte	40mm
Aanbevolen temperatuur Instelling	140-170y
Voedingskenmerken AC120V 60Hz AC220V 50Hz
Totaal vermogen	600W
Productgroote	969*471*349mm

Let op: Vanwege technische verbeteringen kunnen de werkelijke parameters van de machine variëren. Bedankt voor uw begrip!

INSPECTIE EN INSTALLATIE BIJ UITPAK

1. Open de buitenverpakking, verwijder de vier verpakkingsbouten in de doos en plaats de machine op een stevige en vlakke ondergrond.

Controleer de host en accessoires:

Suggestie: bewaar de houten verpakking en de plastic zak voor het tweede transport.

1. Wanneer er na controle geen problemen zijn, kunt u de installatiefase starten. Transporteer de machine naar de vooraf ingestelde werkplaats, let op veiligheid, transporteer de machine soepel naar de werkruimte, plaats deze op de stevige en vlakke ondergrond, pas de werkpositie aan en rem de zwenkwielen.
2. Inschakelen. Steek de stekker van de machine in het stopcontact. Let op of het vermogen van de bedradingsplaat overeenkomt met het vermogen van de machine, om ongelukken te voorkomen en schakel de stroom in. Schakel de machine UIT.
3. Voorverwarmen. Nadat u de schakelaar van de machine hebt aangezet, gaat de machine automatisch naar de voorverwarmstatus. Wanneer de ingestelde temperatuurwaarde is bereikt, kan deze in de werkstatus komen.

PARAMETERINSTELLINGEN

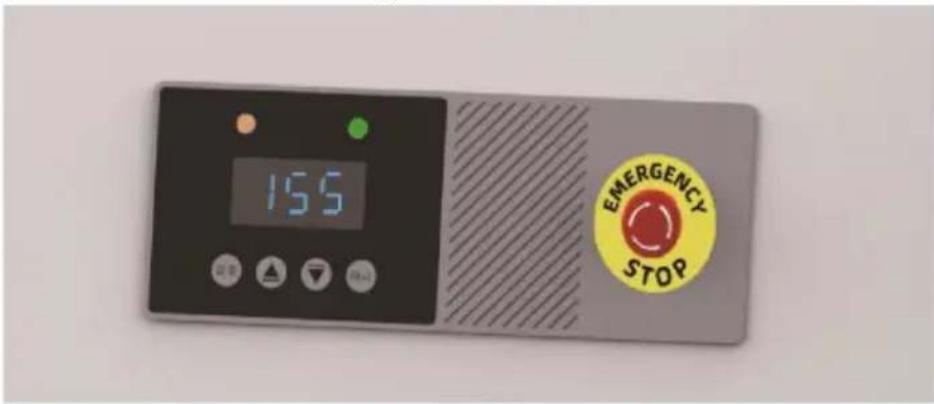

1. Sluit de stroom aan, zet de schakelaar aan, klik op "Instellingen" en stel in

de temperatuur tot 155°C. Gebruik "+" en "-" om de

verwarmingstemperatuur in te stellen en klik vervolgens op "Bevestigen". De machine begint met verwarmen, zoals weergegeven in de onderstaande afbeelding.

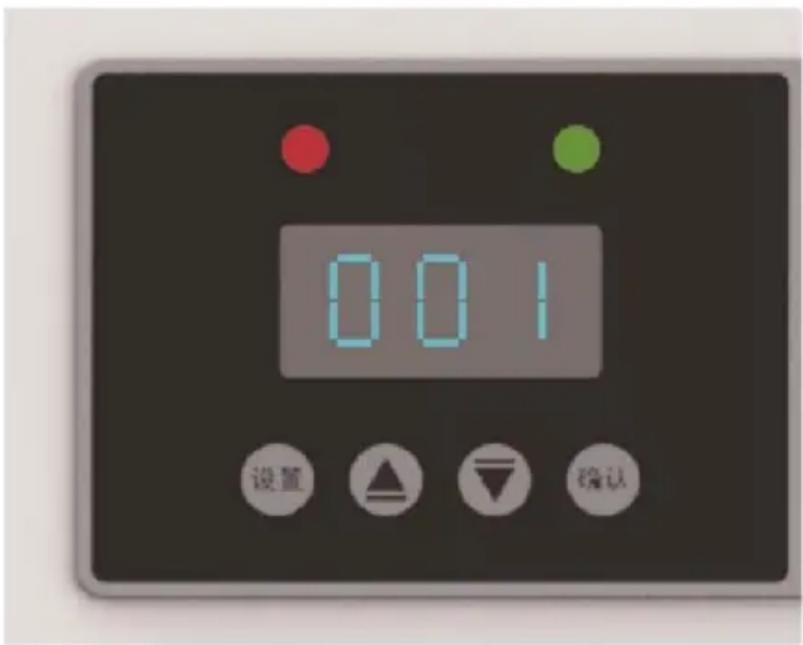

1. Het rode lampje boven de digitale buis geeft aan dat de machine aan het verwarmen is; wanneer het groene lampje brandt, betekent dit dat de machine de ingestelde temperatuur heeft bereikt en normaal kan werken.

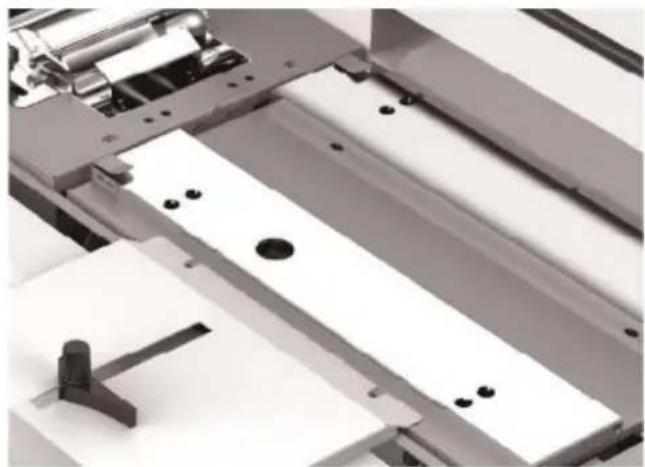

2. Plaats de binnenpagina's in de wagen en draai de wagen handmatig vast; plaats de afdekking op het afdekkingsplatform en lijn de bovenkant uit met het positioneerblok, waarbij het middelpunt wordt uitgelijnd met het driehoekige merkteken en de linkerzijde van het deksel met de dekselpositioneringsmeter.

1. Noodstopschakelaar: Wanneer de noodstopschakelaar is uitgeschakeld,

toont het displayvenster "-- I". Als er binnen 30 minuten geen handeling plaatsvindt, knipperen zowel het rode als het groene lampje afwisselend en gaat de machine in een automatische isolatiestatus, waarbij de temperatuur geleidelijk wordt verlaagd tot 100 graden Celsius.

1. Wanneer de machine in de isolatiestatus staat, drukt u op de bevestigingsknop om de isolatiestatus te verlaten. De machine begint dan weer te verwarmen. Zodra de ingestelde temperatuur is bereikt, kan de machine weer normaal functioneren.

BEDRIJVEN

1. Inschakelen: Sluit de stekker van de machine correct aan op het stopcontact. Zorg ervoor dat het vermogen van de machine overeenkomt met dat van de stroombron om ongelukken te voorkomen. Zet de aan/uit-schakelaar van de machine aan en laat de noodstopschakelaar los. De machine gaat in de verwarmingsstand.
2. Voorverwarmen: Nadat u de schakelaar van de machine hebt ingeschakeld, gaat de machine automatisch naar de voorverwarmstatus. Wanneer de ingestelde temperatuur is

bereikt, zal het groene indicatielampje oplichten, wat aangeeft dat de lijm volledig gesmolten is. Op dit punt is de machine klaar voor gebruik.

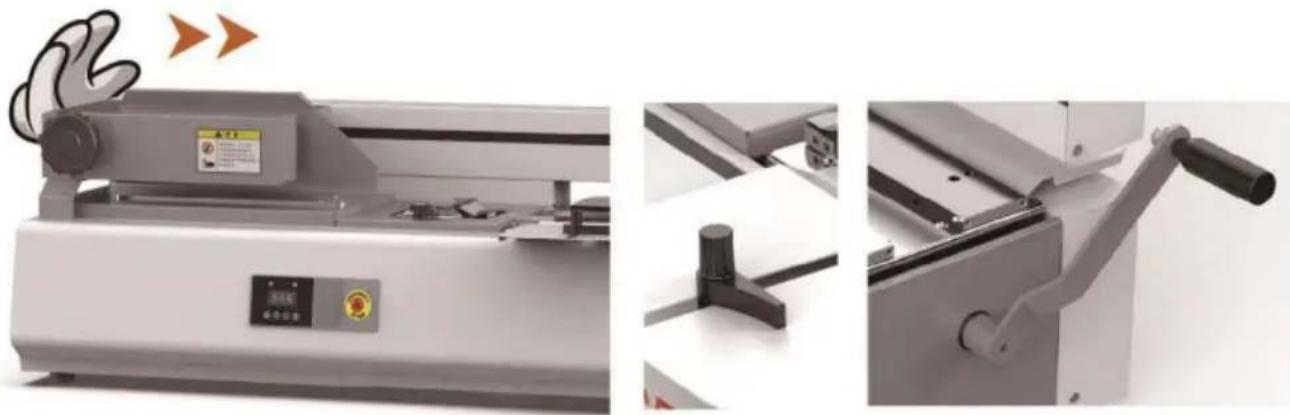

1. Beweeg de wagen handmatig helemaal naar rechts. Druk vervolgens handmatig op de klemhendel om de cover vast te klemmen en wacht ongeveer 3-5 seconden voordat u de hendel loslaat.

Waarschuwing: Omdat er een lichte geur vrijkomt nadat de smeltlijm is gesmolten, raden wij u aan om een afzuigbuis te installeren die verbinding maakt met de buitenlucht of om de binnenlucht regelmatig te ventileren. Zo blijft de lucht binnen fris.

ROUTINEMATIG ONDERHOUD

1. Dagelijks onderhoud:

Nadat het dagelijkse werk is voltooid, moet de aan/uit-schakelaar worden uitgeschakeld en de hoofdvoeding worden losgekoppeld. Maak alle lijmresten schoon die op het oppervlak rond de lijmtank zijn gemorst.

Waarschuwing: Zorg ervoor dat de temperatuur is afgekoeld voordat u schoonmaak- of onderhoudswerkzaamheden uitvoert.

2. Maandelijks onderhoud:

Na een maand gebruik, naast de normale dagelijkse en wekelijkse onderhoud, breng mechanische smeerolie aan op alle transmissieonderdelen, tandwielen, kettingen en controleer de vastheid van verschillende structurele bevestigingsmiddelen.

HERSTEL EN VERWIJDERING

Dit product voldoet aan de bepalingen van de Europese richtlijn

2012/19/EG. Het symbool met een doorgestreepte kliko geeft aan

dat dit product in de EU apart gerecycled moet worden. Hetzelfde geldt voor

producten en alle accessoires die met dit symbool zijn gemarkeerd. Producten die zijn gemarkeerd als

dergelijke mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten naar

een inzamelpunt worden gebracht voor de recycling van elektrische en elektronische apparaten

apparatuur.
