Produkttyp	Smältlimsbokbindare
Märke	Vevor
Modell	B40M
Maximal bindningslängd	320 mm
Maximal bindningstjocklek	40 mm
Rekommenderat temperaturintervall	140-170 °C
Strömförsörjning	AC 120V 60Hz / AC 220V 50Hz
Total effekt	600 W
Produktmått	969 x 471 x 349 mm
Limkapacitet	200g smältlim medföljer
Värmesystem	Automatisk med förvärmning
Digital display	Ja, med röd och grön indikator
Nödstopp	Ja
Automatisk isoleringsfunktion	Efter 30 minuters inaktivitet
Limtyp	Smältlim
Underhåll	Daglig rengöring, månatlig smörjning
Säkerhet	Jordning, nödstopp, demontera inte
Garanti och support	Teknisk support via www.vevor.com/support
Inkluderade tillbehör	Manual, 200g lim, verktygssats
Användning	Dokumentbindning
Reparerbarhet	Kontakta återförsäljaren för reparation

Vanliga frågor - B40M Vevor

Hur ställer man in temperaturen på B40M?

Tryck på Inställningar, använd knapparna ▲ och ▼ för att ställa in önskad temperatur, klicka sedan på Bekräfta.

Vad gör jag om displayen visar « -- I »?

Det betyder att nödstoppet är aktiverat. Vrid nödstoppsbrytaren medurs för att frigöra den.

Varför luktar limmet?

En lätt lukt är normalt när smältlimmet smälter. För att hålla luften fräsch, installera en avluftningsslang eller ventilera regelbundet.

Hur rengör jag maskinen?

Stäng först av strömförsörjningen och låt maskinen svalna. Rengör sedan limrester runt behållaren.

Vad är förvärmningsproceduren?

Slå på strömbrytaren: maskinen värms automatiskt. Den gröna indikatorn tänds när inställd temperatur uppnåtts.

Hur använder jag nödstoppet?

Vid behov, tryck på nödstoppsbrytaren för att omedelbart stänga av strömmen. För att återställa, vrid den medurs.

Vilken maximal bindningstjocklek?

Maximal bindningstjocklek är 40 mm.

Vilken maximal bindningslängd?

Maximal bindningslängd är 320 mm.

Måste jag använda ett jordat uttag?

Ja, av säkerhetsskäl, använd alltid ett jordat eluttag.

Var hittar jag teknisk support?

Besök webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING B40M Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LIMBINDERMASKIN

ANVÄNDARMANUAL

MODELL: B40M

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

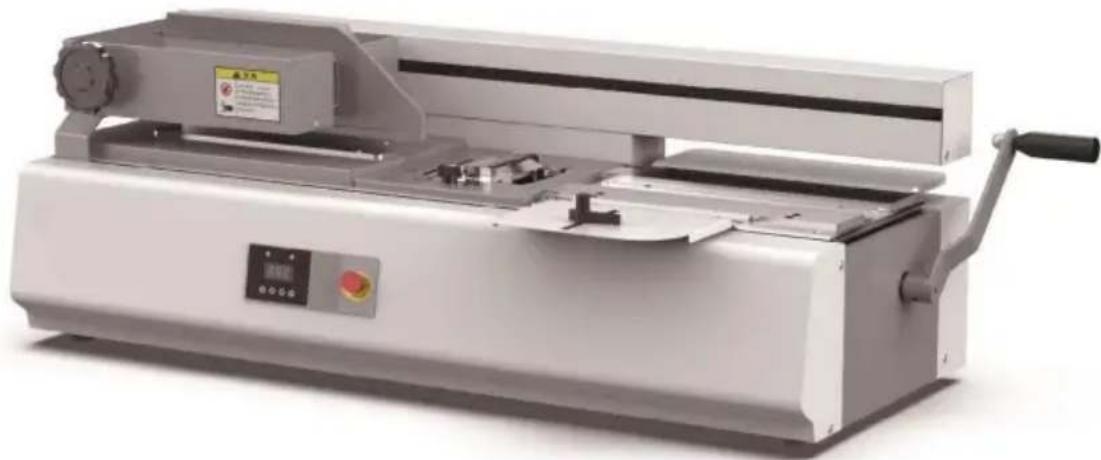

LIMBINDERMASKIN

MODELL: B40M

Obs: Varje instrument testas och justeras innan det lämnar fabriken, så det finns smältrester vid limutloppet, vilket är ett normalt fenomen.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

KATALOG

I. Säkerhetsföreskrifter 3 II. Utrustningsintroduktion 4 III. Tekniska parametrar 4 IV. Inspektion och installation 5 V. Parameterinställningar 6 VI. Operationer 7 VII. Rutinunderhåll 9

Obs: Vänligen läs denna manual noggrant först för att förstå och använda denna typ av maskin. Den kommer att hjälpa dig att förbättra arbetseffektiviteten, aktivera maskinens funktioner och förlänga maskinens livslängd.

SAKERHETSÅTGÄRDER

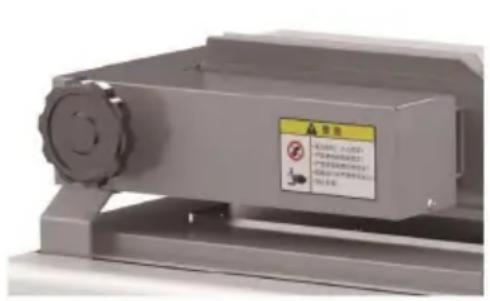

Använd maskinen försiktigt när som helst. Det är strängt förbjudet att röra vid uppvärmd plastlåda. Barn får inte komma in i studion för att undvika skållning och olyckor. Placera inte händer och andra föremål på vagnen för att undvika skållning och olyckor. Var uppmärksam på följande säkerhetsåtgärder vid användning och underhåll: stabil placering, säker jordning, ingen överbelastning och korrekt användning av strömförsörjningen.

Plats: Maskinen ska placeras på torr, ren och stabil mark, och operationsutrymmet bör vara lämpligt. Det är strängt förbjudet att placera artiklar på maskinen.

Strömförsörjning: Använd en stabil strömkälla med jordning enligt det värde som anges på namnskylten. Instabilitet kan orsaka att maskinen går onormalt.

Jordning: För säkerhets skull, använd eluttaget med jordning.

Ingen demontering: Det är förbjudet att demontera, montera och reparera utan tillstånd. Om det finns ett fel, bryt strömförsörjningen och kontakta den lokala återförsäljaren. Innan du installerar, felsöker och använder maskinen måste du läsa instruktionerna. Behärska alla driftkrav innan användning.

Rengöring och underhåll: Bryt strömförsörjningen före rengöring eller underhåll av maskinen.

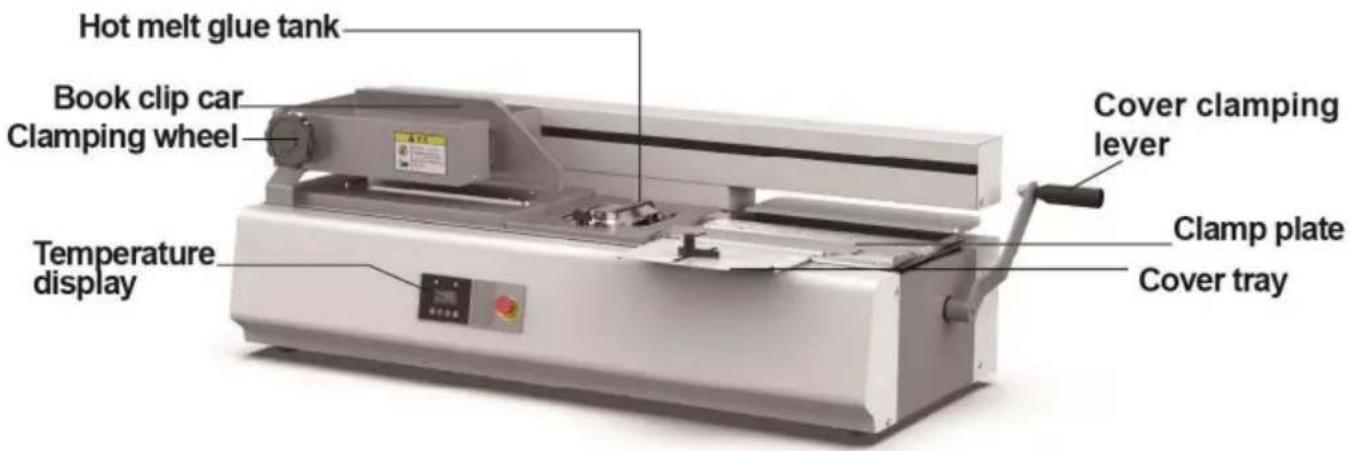

UTRUSTNINGSINTRODUKTION

UTRUSTNINGSINTRODUKTION

Punkt	B40M
Maximal bindningsländg	320 mm
Maximal bindningstjocklek	40 mm
Rekommenderad temperatur Miljö	140-170 y
Strömförsörnjningsegenskaper AC120V	60Hz AC220V 50Hz
Total kraft	600W
Produktstorlek	969*471*349 mm

Obs: På grund av tekniska förbättringar kan faktiska parametrar för maskinen variera. Tack för din förståelse!

INSPEKTION OCH INSTALLATION UTFÖRLIGT

1. Öppna den yttre förpackningen, ta bort de fyra packningsbultarna i lådan och placera maskinen på ett fast och jämnt underlag.

Kontrollera värden och tillbehör:

(1) 1 värddator; (2) 1 manual; (3) Smältlim 200 g; (4) verktygslåda.

Förslag: vänligen behåll förpackningen, transportfodral och plastpåse för all framtida transport.

2. När det inte finns några problem efter kontroll kan du gå in i installationsetappen. Transportera maskinen till den förinställda verkstaden, var uppmärksam på säkerhet, transportera maskinen smidigt till arbetsrummet, placera den på fast och plan mark, justera arbetspositionen och bromsa länkhjulets broms. 3. Slå på. Anslut maskinens nätkontakt till eluttaget korrekt. Var uppmärksam på om kraften på kopplingskortet matchar maskinens kraft, för att undvika olyckor och slå på strömmen via maskinens strömbrytare. 4. Förvärm. Efter att ha slagit på strömbrytaren på maskinen, kommer maskinen automatiskt att gå in i förvärmningsläget. När den inställda temperaturen har nåtts kan den gå in i arbetsläge.

PARAMETERINSTÄLLNINGAR

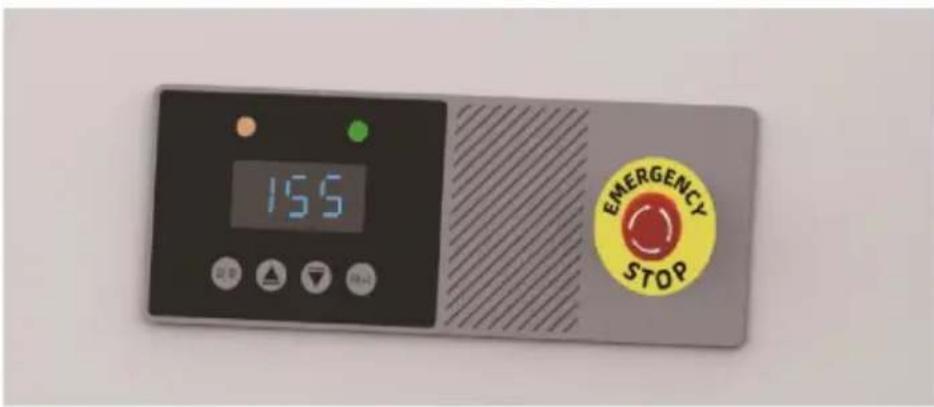

1. Anslut strömmen, slå på strömbrytaren, klicka på "Inställningar" och ställ in temperaturen till 155°C. Använd "+" och "-" knappar för att justera

uppvärmningstemperatur och klicka sedan på "Bekräfta". Maskinen börjar värmas upp, som visas i bilden nedan.

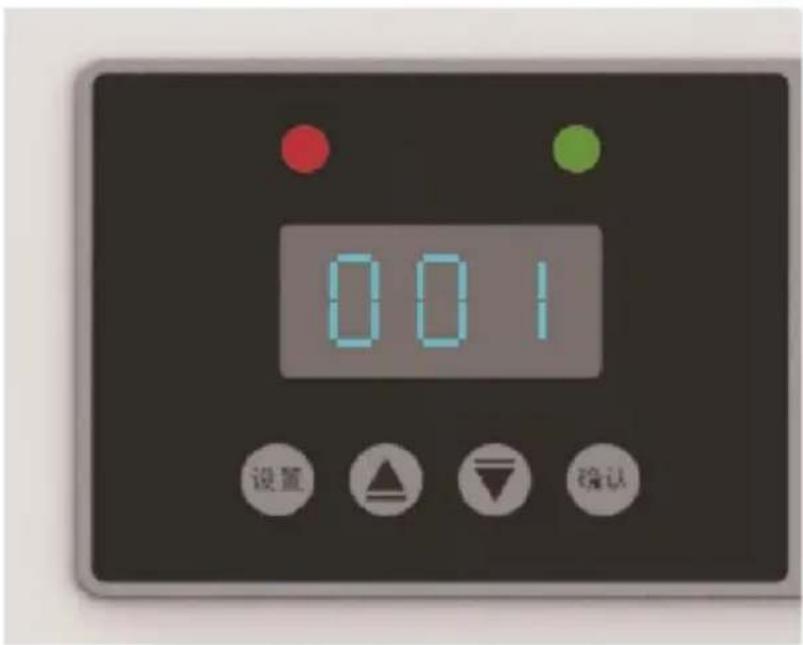

1. Den röda lampan ovanför det digitala röret indikerar att maskinen värms upp; när den gröna lampan lyser betyder det att maskinen har nått inställd temperatur och kan fungera normalt.

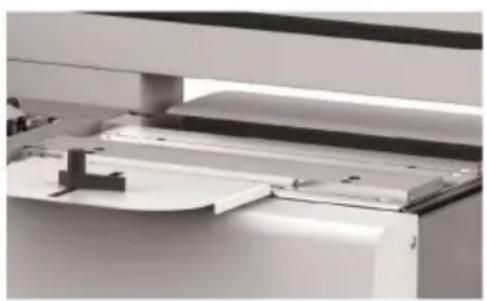

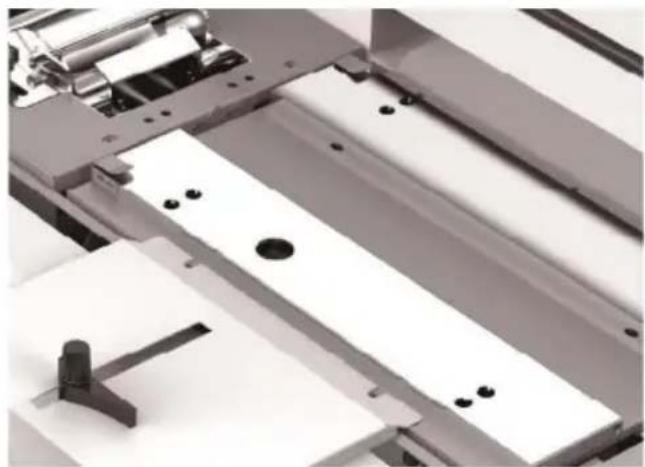

2. Placera de inre sidorna i vingen och dra åt vingen manuellt; placera locket på lockplattformen, rikta toppen med positioneringsblocket, justera mittpunkten med det triangulära märket och justera vänster sida av locket med lockets positionssättare.

1. Nödstoppsbrytare: När nödstoppsbrytaren är avstängd,

displayfönstret visar "-- I". Om det inte sker någon operation inom 30 minuter kommer både de röda och gröna lamporna att blinka växelvis, och maskinen går in i ett automatiskt isoleringstillstånd, vilket gradvis sänker temperaturen till 100 grader Celsius.

1. När maskinen är i isoleringsläge, tryck på bekräftelseknappen för att lämna isoleringsläget. Maskinen börjar sedan värmas upp igen. När den har nått den inställda temperaturen kan maskinen återgå till normal drift.

VERKSAMHET

1. Ström på: Anslut maskinens nätkontakt korrekt till eluttaget. Se till att maskinens märkeffekt stämmer överens med strömkällan för att undvika olyckor. Slå på maskinens strömbrytare och släpp nödstoppsknappen. Maskinen går in i uppvärmningsläge.

2. Förvärmning: Efter att ha slagit på maskinens strömbrytare går maskinen automatiskt in i förvärmningsläget. När den inställda temperaturen är

nådd, kommer den gröna indikatorlampan att tändas, vilket indikerar att limmet har smält helt. Vid den tidpunkten är maskinen redo att användas.

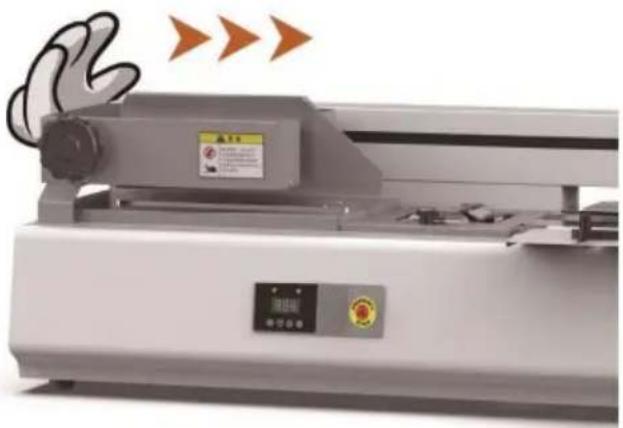

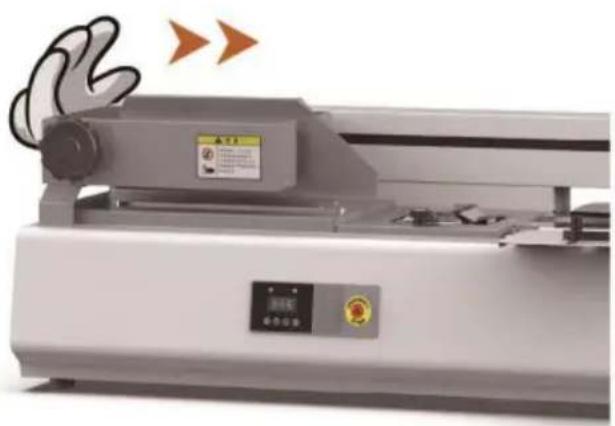

1. Flytta vagnen manuellt längst till höger. Tryck sedan på klämspaken manuellt för att klämma fast locket och vänta i cirka 3-5 sekunder innan du släpper spaken.

Varning: På grund av den lätta lukten som avges efter att smältlimmet har smälts, för att bibehålla inomhusluftens friskhet, rekommenderas det att installera ett avgasrör för anslutning till utomhus eller för att regelbundet ventilera inomhusluften.

RUTINUNDERHÅLL

1. Dagligt underhåll:

När det dagliga arbetet är avslutat ska strömbrytaren stängas av, och huvudströmförsörjningen ska kopplas bort. Rengör eventuellt kvarvarande limspill på ytan runt limtanken.

Varning: Se till att låta temperaturen svalna innan du utför eventuella rengörings- eller underhållsuppgifter.

Efter en månads användning, förutom vanligt dagligt och veckovis underhåll, applicera mekanisk smörjolja på alla transmissionsdelar, kedjehjul, kedjor och kontrollera åtdragningen av olika strukturella fästelement.

ÅTERSTÄLLNING OCH AVFALLSHANTERING

Denna produkt uppfyller bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen markerad med en överkorsad soptunna anger att denna produkt kräver separat återvinning inom EU. Detsamma gäller för produkten och alla tillbehör märkta med denna symbol. Produkten som sådan får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska produkter

utrustning.

Tillverkare: Shanghaiuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
