STB12A - Bindmaskin Vevor - Gratis bruksanvisning och manual

Märke	Vevor
Modell	STB12A
Produkttyp	Plastikkam bindare
Hålkapacitet	12 ark (A4, 80 g/m²)
Bindkapacitet	Upp till 450 ark (A4, med kam 51 mm)
Pappersformat	A4 eller mindre format
Justerbara pappersmarginaler	3, 4 eller 5 mm
Antal hål	21 kvadratiska hål
Hålavstånd	14,3 mm
Hålstorlek	3 x 8 mm
Knivtyp	Enkelkniv
Drift	Manuell (spak)
Mått (L x B x H)	385 x 274 x 345 mm
Nettovikt	3,5 kg
Bruttovikt	4 kg
Paketmått	440 x 190 x 330 mm
Inkluderade tillbehör	1 rulle PVC-kammar (21 ringar, 100 st), läskpapper, bruksanvisning
Underhåll	Rengör regelbundet avfallsbehållaren som sitter på baksidan
Säkerhet	Låt inte barn använda maskinen; stick inte in fingrarna i kamöppningsmekanismen
Garanti	Elektroniskt garantibevis finns på www.vevor.com/support

Vanliga frågor - STB12A Vevor

Vad är den maximala hålkapaciteten?

Maskinen kan stansa upp till 12 ark A4-papper 80 g/m² på en gång. Överskrid inte denna gräns för att undvika att skada mekanismen.

Hur många ark kan jag binda med en kam på 51 mm?

Med en 51 mm (2 tum) kam kan du binda upp till 450 ark A4. Se omvandlingstabellen i manualen för att välja rätt kam för ditt dokument.

Hur justerar jag pappersmarginalen?

Flytta pappersformatmarkören till önskad position: 3, 4 eller 5 mm. Detta justerar avståndet mellan papperskanten och hålen.

Vad gör jag om hålstansningsspaken fastnar?

Det kan bero på pappersrester som fastnat i kniven. Rengör mekanismen med en bit hård kartong och se till att inte överskrida hålkapaciteten.

Hur rengör jag avfallsbehållaren?

Ta bort avfallsbehållaren som sitter på baksidan av maskinen, töm pappersavfallet och sätt tillbaka den. Rengör den ofta för att undvika pappersstopp.

Vilken typ av kam ska jag använda med denna bindare?

Denna bindare är designad för plastkammar (ringar) med 21 hål, stigning 14,3 mm. Svarta PVC-kammar på 3/8 tum medföljer.

Kan jag stansa plastomslag?

Ja, men det rekommenderas att placera plastomslaget mellan två pappersark innan stansning, för att undvika att det glider eller går sönder.

Hur öppnar jag kammen för att sätta i ark?

Placera kammen med öppningen uppåt och tryck spaken framåt för att öppna ringarna. Sätt i de stansade arken (först omslaget) och släpp sedan spaken.

Hålmarginalen är sned, vad gör jag?

Kontrollera att papperet är rakt vid insättning. Om problemet kvarstår, rengör pappersrester inuti pappersskäraren med en hård skiva.

Var hittar jag garantibeviset?

Det elektroniska garantibeviset finns på webbplatsen www.vevor.com/support. Spara köpbeviset för eventuella reklamationer.

BRUKSANVISNING STB12A Vevor

Teknisk Support och e-garanticertifikat

Varning - För att minska risken för skada måste anvär läsa instruktionerna noggrant.

Låt inte barnet arbeta separat.
Ta ut överskottsdelarna från förpackningen. Placera maskinen på e balanserad och säker plats för att undvika att falla av eller orsaka skador på personer eller maskinen.
Använd maskinen strikt enligt manualerna, var särskilt uppmärksam på den maximala stans- och bindningskapaciteten.
Testa maskinen innan du stansar de officiella dokumenten.
Vid stansning av plasthöljen föreslår vi att locket ska klippas mella papperslappar.
inte maskinen för att stansa hårda material som metaller för att undvika skador på maskinen.
När du klämmer fast plastringen, lägg inte fingrarna i detta områd annars kommer du att bli skadad.
Maskinen är endast dedikerad till att använda plastring.
Vänligen ställ inte maskinen på våta platser för att undvika att vä tappar inuti.
För första gången gör du en stans med läskpapper för att suga överflödigt smörjmedel från bladet.

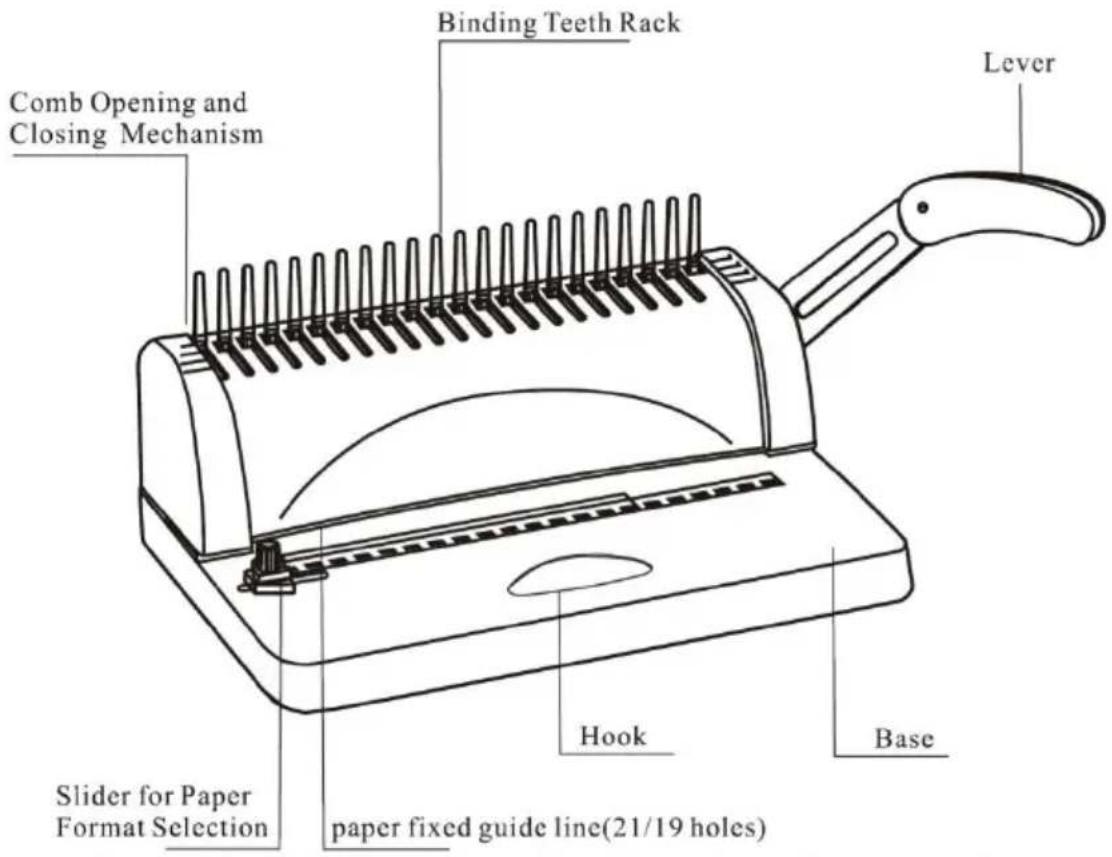

STRUCTURAL REPRESENTATION

Stanskapacitet:	12 ark (A4 80g)
Bindande kapacitet:	450 ark (A4) / 51mm plastring
Pappersmarginal:	3/4/5 mm
Fyrkantiga hål:	21 hål
Fyrkantigt håls avstånd:	14,3 mm
Storlek fyrkantigt hål:	3x8 mm
Typ av kniv:	enda kniv
Pappersformat:	A4-papper eller mindre storlekar
Maskinens mått:	385*274*345mm
NW:	3,5 kg
Förpackningsmått :	440*190*330 mm
GW :	4 kg

PARTS LIST

Delarnas namn	Specifikation	Kvantitet
PVC kamlist	3/8 tum svart 21-rin	1 00 st
Torka papper	/	1 st
Instruktioner	/	1 st

OPERATING GUIDE

Placera maskinen på ett stöd och även placera före användning!

För första gången gör du en stans med läskpapper för att överflödigt smörjmedel från bladet

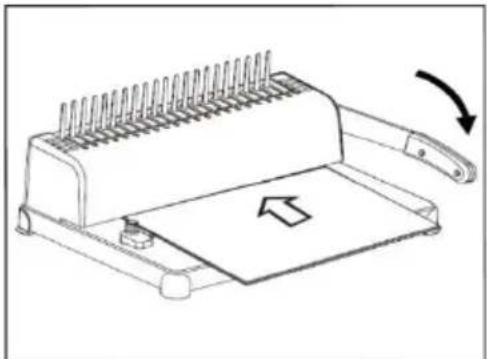

1. Stansningsoperation

- Flytta reglaget för pappersformat till r läge enligt dokumentets pappersforma och sätt sedan i dokumentet och try ned spaken.

◆ Stansa pappersarken som behöver bindas.

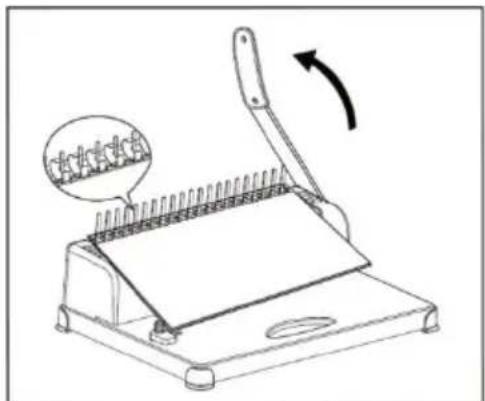

◆ Sätt in de stansade arken (omslagsar först) på kammen.
◆ Sätt på kammen med öppningen oval och tryck spaken bakåt.
◆ Släpp spaken och ta ut dokumentet. Gjort!

◆ Välj kammen efter dokumentets tjocklek. Följande formulär är för di referens för att välja rätt kam.

Comb size (mm)	(inch)	Binding sheets	Comb size (mm)	(inch)	Binding sheets
6	1/4"	1-20	25	1	200-230
8	5/16"	20-40	28	1-1/8	230-250
10	3/8"	40-60	32	1-1/4	250-290
12	1/2"	60-80	35	1-3/8	290-320
14	9/16"	80-100	38	1-1/2	320-360
16	5/8"	100-120	45	1-3/4	360-400
20	3/4"	120-150	51	2	400-450
22	7/8"	150-200

MAINTENANCE

Städa upp soptunnan

Papperskorgen, som finns på baksidan av maskinen, är avsedd för slå med stansning. Hur ofta soptunnan städas beror på hur ofta du använd maskinen.

1. Dra ut soptunnan från baksidan av maskinen
   2.Häll avfallet i soptunnan.
2. Och sätt i softunnan igen.
   Städa soptunnan ofta!

Problem	Skäl	Lösningar
1. Spaken kunde inte tryckas ner vid stansning	Pappersrester eller andra hårda material stannar inuti pappersskäraren	Rensa upp skräpet med hårdpapp
	Överskrider stanskapaciteten	Kör enligt manualen
2.Slutande pappersmarginal	Papperet är skevt nä det sätts in	Ta ut papperet och lägg igen
	Pappersrester eller andra hårda material stannar inuti pappersskäraren	Rensa upp skräpet med hårdpapp
3. Lutande plastkan öppen	Bindningsmekanismen är förvrängd	Bara de bindande tänderna på kuggstånger
	Kamöppningskroken är förvriden	Tryck öppnar kamöppningsmekanismen och bara kroken
4. Papperstansningen är inte klar och det är svårt att dra ut papperet	Överskrider max. Stanskapacitet	Minska stanstjockleken ( följ manualen)
5. Papper kunde inte röra stället när det sattes in	Papperet är gammalt med sidan upprullad	Jämna till papperet och sätt i igen
