STB12A - Rilegatrice Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	STB12A
Tipo di prodotto	Legatrice a pettine di plastica
Capacità di perforazione	12 fogli (A4, 80 g/m²)
Capacità di rilegatura	Fino a 450 fogli (A4, con pettine 51 mm)
Formato carta	A4 o formati più piccoli
Margini carta regolabili	3, 4 o 5 mm
Numero di fori	21 fori quadrati
Spaziatura dei fori	14,3 mm
Dimensione dei fori	3 x 8 mm
Tipo di lama	Lama singola
Alimentazione	Manuale (leva)
Dimensioni (L x l x h)	385 x 274 x 345 mm
Peso netto	3,5 kg
Peso lordo	4 kg
Dimensioni del pacco	440 x 190 x 330 mm
Accessori inclusi	1 rotolo di pettini in PVC (21 anelli, 100 pezzi), carta assorbente, manuale di istruzioni
Manutenzione	Pulire regolarmente il vassoio per i rifiuti situato sul retro
Sicurezza	Non lasciare che i bambini utilizzino la macchina; non inserire le dita nel meccanismo di apertura del pettine
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support

Domande frequenti - STB12A Vevor

Qual è la capacità massima di perforazione?

La macchina può perforare fino a 12 fogli di carta A4 80 g/m² in una sola volta. Non superare questo limite per evitare di danneggiare il meccanismo.

Quanti fogli posso rilegare con un pettine da 51 mm?

Con un pettine da 51 mm (2 pollici), è possibile rilegare fino a 450 fogli A4. Consultare la tabella di corrispondenza nel manuale per scegliere il pettine adatto al proprio documento.

Come regolare il margine della carta?

Spostare il cursore del formato carta nella posizione desiderata: 3, 4 o 5 mm. Questo regola la distanza tra il bordo della carta e i fori di perforazione.

Cosa fare se la leva di perforazione rimane bloccata?

Ciò potrebbe essere dovuto a residui di carta incastrati nella lama. Pulire il meccanismo con un pezzo di cartone rigido e assicurarsi di non superare la capacità di perforazione.

Come pulire il vassoio per i rifiuti?

Rimuovere il vassoio per i rifiuti situato sul retro della macchina, svuotare i ritagli di carta, quindi reinserirlo. Pulirlo frequentemente per evitare inceppamenti.

Che tipo di pettine utilizzare con questa legatrice?

Questa legatrice è progettata per i pettini in plastica (anelli) da 21 fori, con passo di 14,3 mm. Sono inclusi pettini in PVC neri da 3/8 di pollice.

Posso perforare copertine in plastica?

Sì, ma si consiglia di posizionare la copertina in plastica tra due fogli di carta prima di perforare, per evitare che scivoli o si rompa.

Come aprire il pettine per inserire i fogli?

Posizionare il pettine con l'apertura verso l'alto e spingere la leva in avanti per aprire gli anelli. Inserire i fogli perforati (la copertina per prima), quindi rilasciare la leva.

Il margine di perforazione è inclinato, cosa fare?

Verificare che la carta sia dritta durante l'inserimento. Se il problema persiste, pulire i residui di carta all'interno del tagliacarte utilizzando un pannello rigido.

Dove posso trovare il certificato di garanzia?

Il certificato di garanzia elettronico è disponibile sul sito www.vevor.com/support. Conservare la prova d'acquisto per eventuali reclami.

MANUALE UTENTE STB12A Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

MACCHINA RILEGATRICE

MODELLO: STB12A

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Si prega di non lasciare che il bambino operi separatamente.
Estrarre le parti in eccesso dalla scatola di imballaggio. Posizionar macchina in un luogo equilibrato e sicuro per evitare di cadere o causare lesioni alle persone o alla macchina.
Utilizzare la macchina seguendo rigorosamente i manuali, prestando particolare attenzione alla capacità massima di perforazione e rilegatura.
Si prega di testare la macchina prima di perforare i documenti uf
Quando si perforano le coperture di plastica, si consiglia di aggani la copertina tra due pezzi di carta.
Si prega di non utilizzare la macchina per perforare materiali duri i metalli per evitare danni alla macchina.
Quando si blocca l'anello di plastica, non inserire le dita in quest altrimenti ti farai male.
La macchina è dedicata esclusivamente all'utilizzo dell'anello di plastica.
Si prega di non posizionare la macchina in luoghi umidi per evita caduta di liquidi all'interno.
Per il primo utilizzo praticare un foro con carta assorbente per as il lubrificante in eccesso dalla lama.

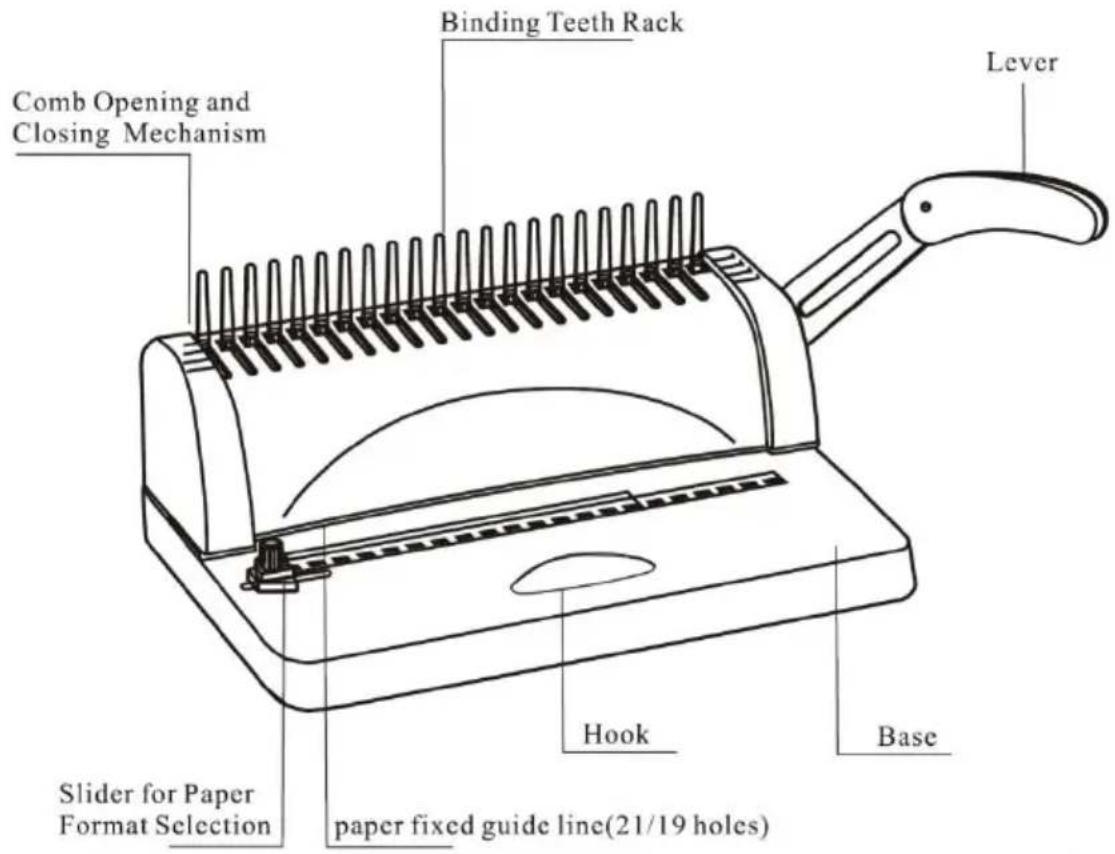

STRUCTURAL REPRESENTATION

Capacità di punzonatura:	12 fogli (A4 80 g)
Capacità di rilegatura:	450 fogli (A4) / Anello in plastic 51 mm
Margine carta:	3/4/5 mm
Fori quadrati:	21 buche
Distanza del foro quadrato	14,3 mm
Dimensione del foro quadrato:	3x8mm
Tipo di coltello:	coltello singolo
Formato carta:	Carta A4 o formati più piccoli
Dimensione della macchina	385*274*345mm
NO:	3,5 kg
dell'imballaggio :	440*190*330 mm
GW :	4 chilogrammi

PARTS LIST

Nome delle parti	specifica	Quantità
Striscia a pettine in PVC	21 anelli neri da 3 pollici	1 00 pz
Carta assorbente	/	1 pc
Istruzioni	/	1 pc

OPERATING GUIDE

Posizionare la macchina su una superficie st e persino posizionarlo prima dell'uso!

Per il primo utilizzo praticare un foro con carta assorbente aspirare il lubrificante in eccesso dalla lama

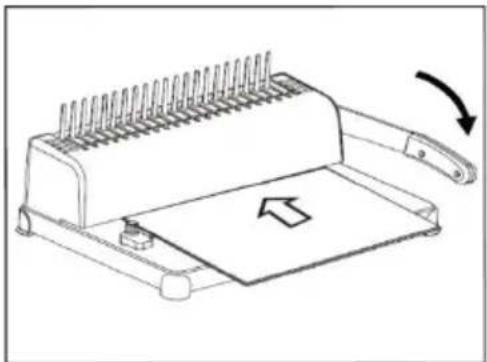

1. Operazione di punzonatura

◆ Spostare il cursore del formato carta posizione corretta in base al formato carta del documento, quindi inserire documento e premere verso il basso leva.

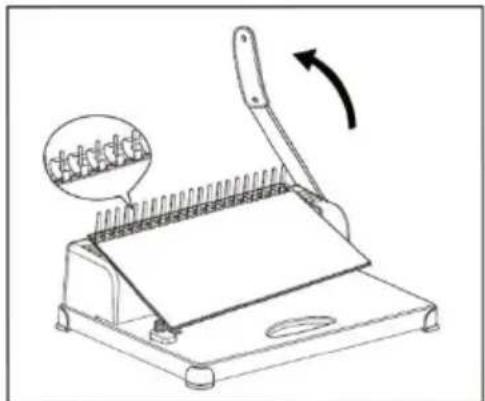

2. Operazione di rilegatura

◆ Perforare i fogli di carta da rilegare.
◆ Inserire i fogli perforati (prima il foglio copertina) sul pettine.
- Indossare il pettine con l'apertura in premere la leva all'indietro.
◆ Rilasciare la leva ed estrarre il

◆ Scegli il pettine in base allo spessore del documento. Il seguente modulo serve come riferimento per scegliere il pettine corretto.

Comb size (mm)	(inch)	Binding sheets	Comb size (mm)	(inch)	Binding sheets
6	1/4"	1-20	25	1	200-230
8	5/16"	20-40	28	1-1/8	230-250
10	3/8"	40-60	32	1-1/4	250-290
12	1/2"	60-80	35	1-3/8	290-320
14	9/16"	80-100	38	1-1/2	320-360
16	5/8"	100-120	45	1-3/4	360-400
20	3/4"	120-150	51	2	400-450
22	7/8"	150-200

MAINTENANCE

Pulisci il cestino dei rifiuti

Il contenitore dei rifiuti, che si trova nella parte posteriore della maccl dedicato agli scarti della fustellatura. La frequenza di pulizia del conte dei rifiuti dipende dalla frequenza con cui si utilizza la macchina.

1. Estrarre il contenitore dei rifiuti dal retro della macchina
2. Versare i rifiuti nel contenitore dei rifiuti.
3. Inserire nuovamente il contenitore dei rifiuti.

Si prega di pulire frequentemente il cestino dei rifiuti!

I problemi	Motivi	Soluzioni
1.Non è stato possibile premere leva durante la perforazione	Ritagli di carta o altri materiali duri rimangono all'interno della taglierina	Pulisci la spazzatura con pannelli duri
	Superamento della capacità di perforazione	Operare secondo il manuale
2.Margine della carta inclinato	La carta risulta sbilenca durante l'inserimento	Togliere la carta e reinserirla
	Ritagli di carta o altri materiali duri rimangono all'interno della taglierina	Pulisci la spazzatura con pannelli duri
3. Pettine di plasti inclinato aperto	Il meccanismo vincolante è distorto	Solo i denti vincolanti sulla rastrelliera
	Il gancio di apertura del pettine è distorto	La pressione apre il meccanismo di apertura del pettine e solo il gancio
4.La perforazione della carta non è completa ed è difficile estrarre la carta	Superamento del limite massimo Capacità di punzonatura	Ridurre lo spessore della punzonatura ( segui il manuale)
5.La carta non è riuscita a toccare il rack durante l'inserimento	La carta è vecchia e il è arrotolato	Lisciare la carta e inserirla nuovamente
