Tipo di prodotto	Rilegatore
Marca	Vevor
Modello	S20A
Formato carta massimo	A4
Capacità di perforazione	20 fogli (A4 80g)
Capacità di rilegatura	500 fogli (A4)
Margine regolabile	3 / 5 / 7 mm
Numero di fori	46
Diametro dei fori	4 mm
Interasse dei fori	6,35 mm
Taglierino mobile	Tutti
Dimensioni macchina	416 x 299 x 300 mm
Dimensioni imballaggio	480 x 225 x 360 mm
Peso netto	7,5 kg
Peso lordo	8,4 kg
Tensione di alimentazione	110-120 V AC 60 Hz / 220-240 V AC 50 Hz
Alimentazione	Settore
Pezzi inclusi	Bobina spirale PVC (100 pezzi), pinza taglierina, carta assorbente, manuale d'uso
Manutenzione	Pulizia regolare del contenitore dei rifiuti di perforazione
Sicurezza	Non utilizzare da bambini senza sorveglianza; non perforare materiali duri
Assistenza e garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support

Domande frequenti - S20A Vevor

Qual è la capacità di perforazione della Vevor S20A?

La Vevor S20A può perforare fino a 20 fogli di carta A4 80g. Non superare questa capacità per evitare di danneggiare la macchina.

Come regolare il margine di perforazione?

Utilizzare il selettore del margine situato sulla macchina. Le posizioni disponibili sono 3 mm, 5 mm e 7 mm. Scegliere il margine desiderato prima di perforare.

Che tipo di spirale usare per rilegare?

Utilizzare spirali in PVC fornite con la macchina. Scegliere la dimensione della spirale in base allo spessore del documento. Il manuale fornisce una tabella di corrispondenza (ad esempio, spirale da 6 mm per 30 fogli, fino a 51 mm per 500 fogli).

Come mantenere la rilegatrice Vevor S20A?

La manutenzione principale è la pulizia regolare del contenitore dei rifiuti situato nella parte posteriore della macchina. Rimuovere il contenitore, svuotare gli scarti di carta e rimetterlo al suo posto. Pulirlo frequentemente per evitare inceppamenti.

Cosa fare se la leva di perforazione non si abbassa?

Ciò può essere dovuto a scarti di carta bloccati all'interno del meccanismo di taglio. Pulire i detriti utilizzando pannelli duri. Verificare anche di non aver superato la capacità di perforazione.

La perforazione è incompleta ed è difficile rimuovere la carta. Cosa fare?

Il problema è probabilmente dovuto a un superamento della capacità massima di perforazione. Ridurre lo spessore della carta da perforare (massimo 20 fogli) e riprovare.

Come inserire correttamente la carta per perforare?

Assicurarsi che la carta sia ben allineata e piatta. Inserirla contro la guida carta. Se il margine è inclinato, rimuovere la carta e rimetterla dritta. Provare prima con carta di scarto.

Posso perforare copertine di plastica?

Sì, ma si consiglia di clipare la copertina tra due fogli di carta prima di perforare per evitare di danneggiare la macchina.

La macchina è adatta ai bambini?

No, la rilegatrice Vevor S20A non è un giocattolo. I bambini non devono usarla senza la supervisione di un adulto. Tenerla fuori dalla portata dei bambini.

Dove posso trovare assistenza e garanzia?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support. Conservare la prova d'acquisto per usufruire della garanzia.

MANUALE UTENTE S20A Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

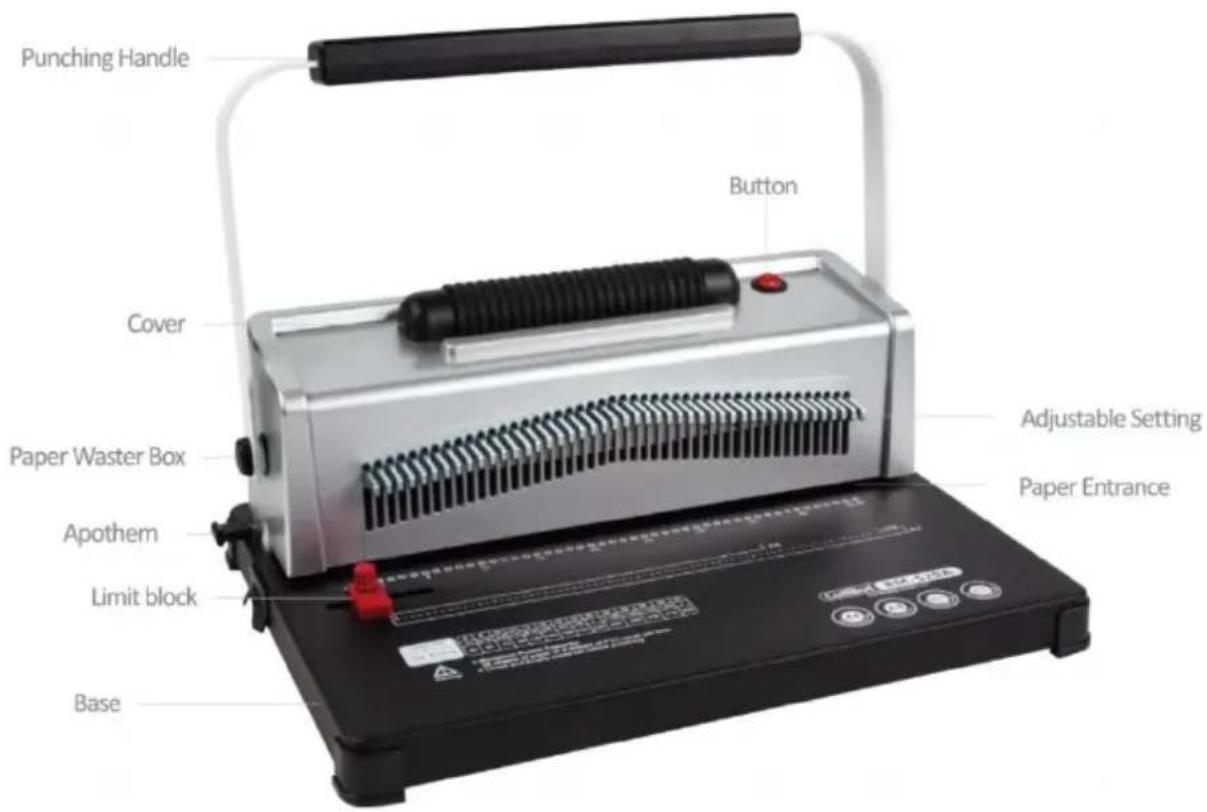

MACCHINA RILEGATRICE

MODELLO: S20A

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Leggere attentamente questo manuale operativo prima dell'uso.

Conservare la macchina lontano dai bambini.

Tenere la macchina lontana dal fuoco e dai liquidi.

Posizionare la macchina su un luogo stabile e sicuro per evitare che possa cadere o causare danni alle persone o alla macchina stessa.

Testare la macchina con un po' di carta straccia prima di perforare o rilegare formalmente, per assicurarsi che la posizione sia corretta per la perforazione.

Si prega di non lasciare che il bambino operi separatamente.

Estrarre le parti in eccesso dalla scatola di imballaggio. Posizionare la macchina in un luogo equilibrato e sicuro per evitare di cadere o causare lesioni alle persone o alla macchina.

Utilizzare la macchina seguendo rigorosamente i manuali, prestando particolare attenzione alla capacità massima di perforazione e rilegatura.

Si prega di testare la macchina prima di perforare i documenti ufficiali.

Quando si perforano le coperture di plastica, si consiglia di agganciare la copertina tra due pezzi di carta.

Si prega di non utilizzare la macchina per perforare materiali duri o metalli per evitare danni alla macchina.

Quando si blocca l'anello di plastica, non inserire le dita in quest'ultimo, altrimenti ti farai male.

La macchina è dedicata esclusivamente all'utilizzo dell'anello di plastica.

Si prega di non posizionare la macchina in luoghi umidi per evitare la

caduta di liquidi all'interno.

Per il primo utilizzo, praticare un foro con carta assorbente per assorbire il lubrificante in eccesso dalla lama.

Giudizi) :	110 V~120 V CA 60 Hz 6,75±10%
	220 V~240 V CA 50 Hz 6,75±10%
Capacità di punzonatura	20 fogli (A4 80 g)
Capacità di rilegatura	500 fogli (A4)

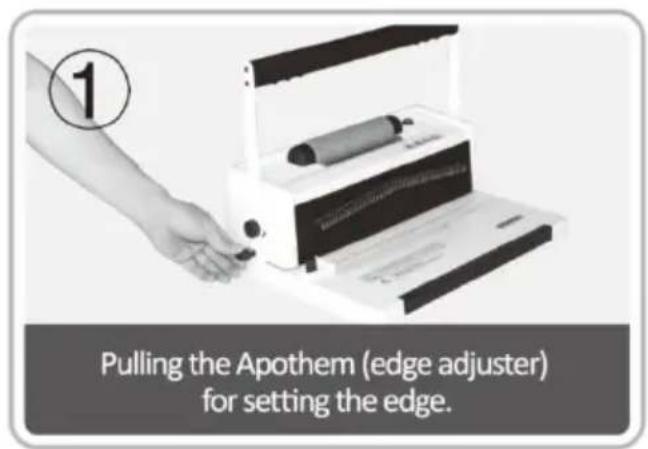

Margine regolabile:	3/5/7 mm
Numero di fori	46 buche
Distanza del foro quadrat	6,35 mm
Dimensione dei fori rotono	4 mm
Quantità di taglierina mobile	Tutto
Formato carta:	Carta A4 o formati più piccoli
Dimensione della macchina	416*299*300mm

NO:	7,5 kg
dell'imballaggio :	480*225*360mm
GW :	8,4 kg

Nome delle parti	Quantità
Bobina a spirale in PVC	1 00 pz
Pinza tagliafili	1 pc
Carta assorbente	1 pc
Istruzioni	1 pc

Posizionare la macchina su una superficie stabile e persino posizionarla prima dell'uso!

Per il primo utilizzo, praticare un foro con carta assorbente per assorbire il lubrificante in eccesso dalla lama.

1. Operazione di punzonatura

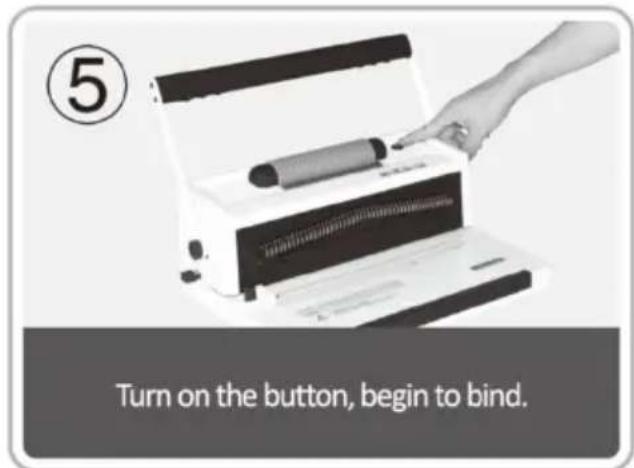

2. Operazione di rilegatura

◆ Scegli la bobina a spirale in base allo spessore del documento. Il seguente modulo serve come riferimento per scegliere la bobina a spirale corretta.

Dimensione	Dimensione	Rilegatura	Dimensione	Dimensione	Rilegatura
spirale(mm )	spirale( pollice)	maxfogli _	spirale(mm )	spirale( pollice)	maxfogli _
6	1/4 _	30	22	7/8	190
8	5/16 _	50	25	1	220 _
10 _	3/8 _	70 _	28 _	1 -1/8	250
12	1/2 _	95 _	32	1 -1/4	280
14	9/16 _	120	38 _	1 -1/2	325
16	5/8	145 _	44 _	1 -3/4	410
19 _	3/4	165 _	51 _	2	500

Pulisci il cestino dei rifiuti.

Il contenitore dei rifiuti, che si trova nella parte posteriore della macchina, è dedicato agli scarti della fustellatura. La frequenza di pulizia del contenitore dei rifiuti dipende dalla frequenza con cui si utilizza la macchina.

1. Estrarre il contenitore dei rifiuti dal retro della macchina.
2. Versare i rifiuti nel contenitore dei rifiuti.
3. Inserire nuovamente il contenitore dei rifiuti.

Si prega di pulire frequentemente il cestino dei rifiuti!

I problemi	Motivi	Soluzioni
1.Non è stato possibile premere la leva durante la perforazione	Ritagli di carta o altri materiali duri rimangono all'interno della taglierina	Pulisci la spazzatura co pannelli duri
	Superamento della capacità di perforazione	Operare secondo il manuale
2.Margine della carta inclinato	La carta risulta sbilenca durante l'inserimento	Togliere la carta e reinserirla
	Ritagli di carta o altri materiali duri rimangono all'interno della taglierina	Pulisci la spazzatura co pannelli duri
3. Pettine di plastica inclinato aperto	Il meccanismo vincolante è distorto	Solo i denti vincolanti sulla rastrelliera
	Il gancio di apertura del pettine è distorto	La pressione apre il meccanismo di apertura del pettine e solo il gancio
4.La perforazione della carta non è completa ed è difficile estrarre la carta	Superamento del limite massimo Capacità di punzonatura	Ridurre lo spessore della punzonatura ( segui il manuale)
5.La carta non è riuscita a toccare il rack durante l'inserimento	La carta è vecchia e il lato è arrotolato	Lisciare la carta e inserirla nuovamente
