MANUALE UTENTE B40M Vevor

Supporto tecnico e certificato di garanzia

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata da VEVOR rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili VEVOR rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili VEVOR offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con VEVOR se stai effettivamente risparmiando la metà rispetto ai principali marchi.

VEVOR®

UTENSILI RESISTENTI, METÀ PREZZO

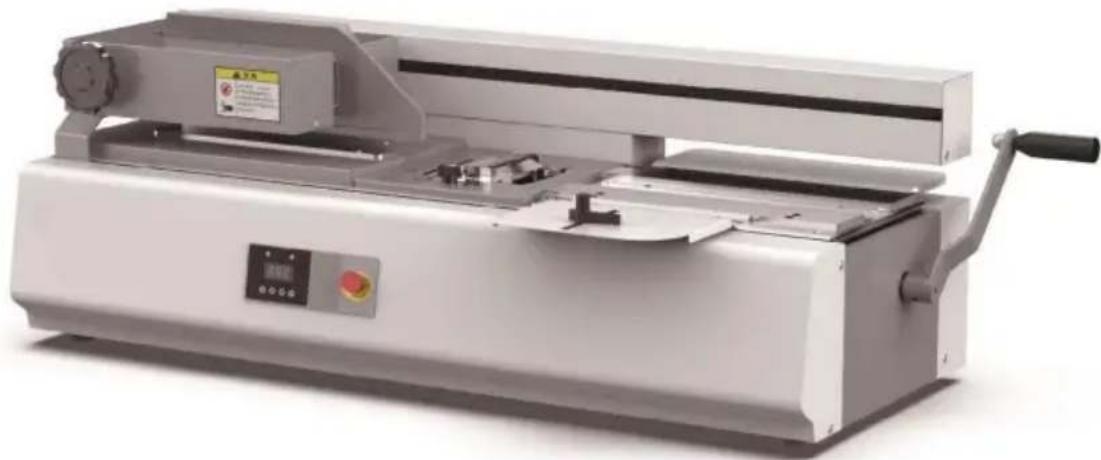

MACCHINA PER LEGATRICE A COLLA

MODELLO: B40M

Nota: ogni strumento viene testato e regolato prima di lasciare la fabbrica, pertanto potrebbero esserci residui di colla a caldo nell'uscita della colla, il che è un fenomeno normale.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

CATALOGO

I. Precauzioni di sicurezza 3 II. Introduzione all'attrezzatura 4 III. Parametri tecnici 4 IV. Ispezione e installazione fuori dagli schemi 5 V. Impostazioni dei parametri 6 VI. Operazioni 7 VII. Manutenzione ordinaria 9

Nota: leggere attentamente questo manuale prima di utilizzare questo tipo di macchina, ti aiuterà a migliorare l'efficienza del lavoro, a sfruttare al meglio la funzionalità della macchina e a prolungarne la durata.

PRECAUZIONI DI SICUREZZA

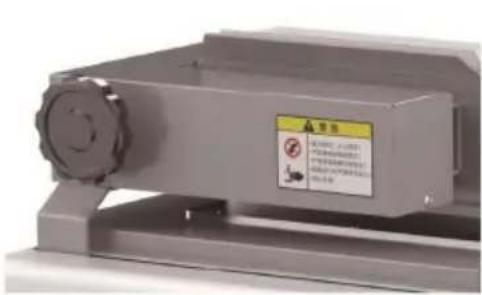

Utilizzare la macchina con cautela in ogni momento. È severamente vietato toccare la scatola di plastica riscaldata. I bambini non sono autorizzati ad entrare nello studio per evitare scottature e incidenti. Non appoggiare mani e altri oggetti sul carrello traccia per evitare scottature e incidenti. Si prega di prestare attenzione alle seguenti precauzioni di sicurezza nell'uso e nella manutenzione: posizionamento stabile, messa a terra sicura, assenza di sovraccarico e corretto utilizzo dell'alimentazione elettrica.

Luogo: la macchina deve essere posizionata su un terreno asciutto, pulito e stabile, e lo spazio operativo deve essere idoneo. È severamente vietato posizionare articoli sulla macchina.

Alimentazione: utilizzare un alimentatore stabile con messa a terra secondo il valore specificato sulla targhetta. L'instabilità può causare il funzionamento anomalo della macchina.

Messa a terra: per motivi di sicurezza, utilizzare una presa di corrente dotata di messa a terra.

Divieto di smontaggio: è vietato smontare, rimontare e riparare senza autorizzazione. In caso di guasto, interrompere l'alimentazione e contattare il rivenditore locale. Prima di installare, eseguire il debug e utilizzare la macchina, è necessario leggere le istruzioni. Padroneggiare tutti i requisiti operativi prima dell'uso.

Pulizia e manutenzione: interrompere l'alimentazione elettrica prima di pulire o effettuare la manutenzione della macchina.

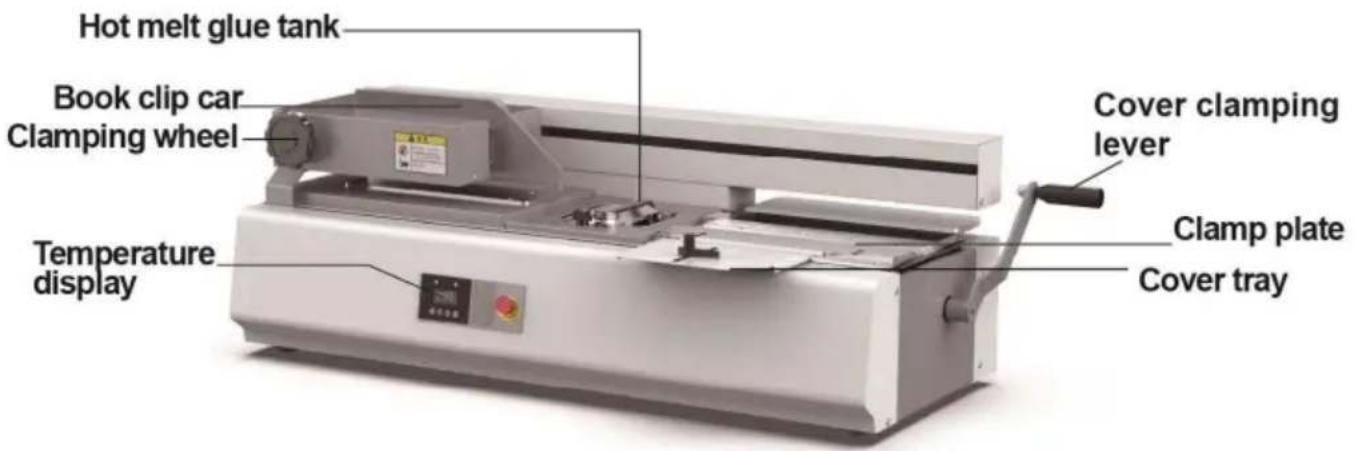

INTRODUZIONE ALL'ATTREZZATURA

INTRODUZIONE ALL'ATTREZZATURA

Articolo	B40M
Lunghezza massima di rilegatura	320mm
Spessore massimo di rilegatura	40mm
Temperatura consigliataCollocamento	140-170y
Caratteristiche di alimentazione AC120V	60Hz AC220V 50Hz
Potenza totale	600W
Dimensioni del prodotto	969*471*349 millimetri

Nota: a causa di miglioramenti tecnici, i parametri effettivi della macchina possono variare. Grazie per la comprensione!

ISPEZIONE E INSTALLAZIONE PRONTE ALL'USO

1. Aprire la confezione esterna, rimuovere i quattro bulloni di imballaggio nella scatola e posizionare la macchina su una superficie solida e piana.

Controllare l'host e gli accessori:

(1) 1 computer host; (2) 1 manuale; (3) Adesivo hot melt 200g; (4) kit di strumenti.

Suggerimento: si prega di conservare la cassa di legno e il sacchetto di plastica per l'imballaggio, per il trasporto successivo.

1. Se dopo il controllo non ci sono problemi, si può accedere alla fase di installazione. Trasportare la macchina all'officina prestabilita, prestando attenzione alla sicurezza. Trasportare la macchina nella sala di lavoro, posizionarla sul terreno solido e piano, regolare la posizione di lavoro e frenare la rotella freno.
2. Accensione. Collegare la spina di alimentazione della macchina alla presa di corrente correttamente. Prestare attenzione che la potenza della scheda di cablaggio corrisponda alla potenza della macchina, in modo da evitare incidenti, e accendere l'interruttore di alimentazione della macchina.
3. Preriscaldamento. Dopo aver acceso l'interruttore di alimentazione della macchina, la macchina entra automaticamente nello stato di preriscaldamento. Quando la temperatura impostata raggiunge il valore, entra nello stato di lavoro.

IMPOSTAZIONI DEI PARAMETRI

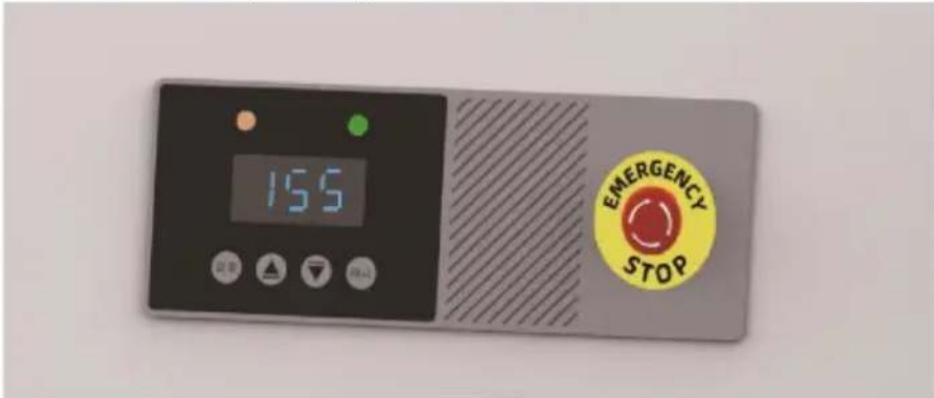

1. Collegare l'alimentazione, accendere l'interruttore di alimentazione, fare clic su "Impostazioni" e impostare

la temperatura a 155°C. Utilizzare

i pulsanti "+" e "-" per regolare la

temperatura di riscaldamento, quindi fare clic su "Conferma". La macchina inizierà a riscaldare, come mostrato nella figura sottostante.

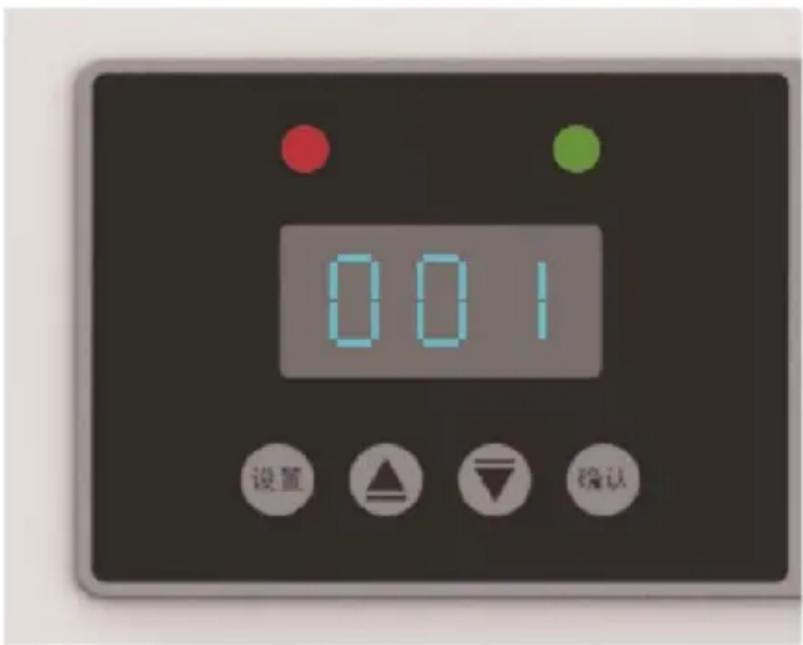

1. La luce rossa sopra il tubo digitale indica che la macchina si sta riscaldando; quando la luce verde è accesa, significa che la macchina ha raggiunto la temperatura impostata e può funzionare normalmente.

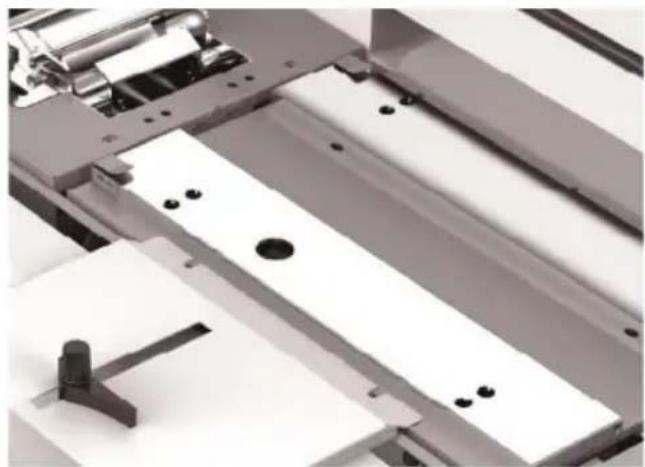

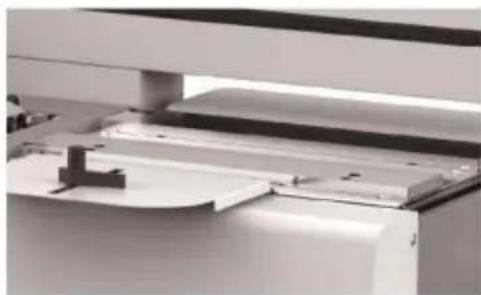

2. Posizionare le pagine interne nel carrello e stringere manualmente il carrello; posizionare il coperchio sulla piattaforma di copertura, allineando la parte superiore con il blocco di posizionamento, allineando il punto medio con il segno triangolare e allineando il lato sinistro del coperchio con l'apposito calibro di posizionamento.

1. Interruttore di arresto di emergenza: quando l'interruttore di arresto di emergenza è spento,

la finestra del display mostra "-- I". Se non viene eseguita alcuna operazione entro 30 minuti, sia la luce rossa che quella verde lampeggeranno alternativamente e la macchina entra in uno stato di isolamento automatico, riducendo gradualmente la temperatura a 100 gradi Celsius.

1. Quando la macchina è nello stato di isolamento, premere il pulsante di conferma per uscire dallo stato di isolamento. La macchina inizierà a riscaldarsi di nuovo. Una volta raggiunta la temperatura impostata, la macchina può riprendere il normale funzionamento.

OPERAZIONI

1. Accensione: collegare correttamente la spina di alimentazione della macchina alla presa di corrente. Assicurarsi che la potenza nominale della macchina corrisponda a quella della fonte di alimentazione per evitare incidenti. Accendere l'interruttore di alimentazione della macchina e rilasciare l'interruttore di arresto di emergenza. La macchina entrerà in stato di riscaldamento.
2. Preriscaldamento: dopo aver acceso l'interruttore di alimentazione della macchina, la macchina entrerà automaticamente nello stato di preriscaldamento. Quando la temperatura impostata è

raggiunto, la spia verde si accenderà, indicando che la colla si è completamente sciolta. A questo punto, la macchina è pronta per funzionare.

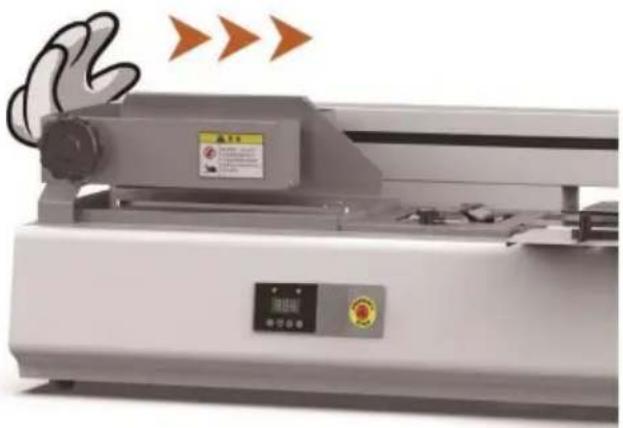

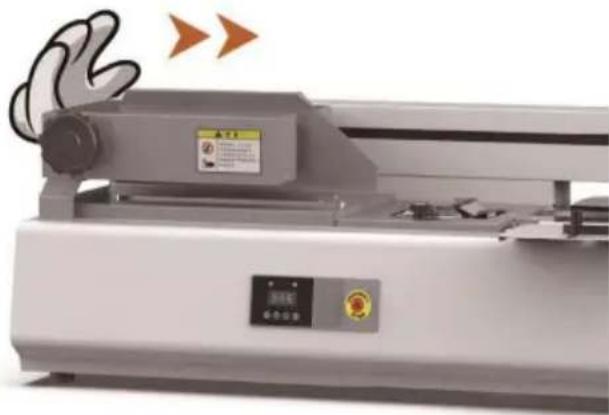

1. Spostare manualmente il carrello all'estrema destra. Quindi, premere manualmente la leva di bloccaggio per bloccare il coperchio e attendere circa 3-5 secondi prima di rilasciare la leva.

Attenzione: a causa del leggero odore emesso dopo la fusione dell'adesivo hot melt, per mantenere l'aria interna fresca, si consiglia di installare un tubo di scarico per il collegamento con l'esterno o di ventilare regolarmente l'aria interna.

MANUTENZIONE DI ROUTINE

1. Manutenzione giornaliera:

Dopo aver terminato il lavoro giornaliero, l'interruttore di alimentazione deve essere spento e l'alimentazione principale deve essere scollegata. Pulire eventuali residui di colla versati sulla superficie attorno al serbatoio della colla.

Attenzione: assicurarsi che la temperatura si raffreddi prima di eseguire qualsiasi attività di pulizia o manutenzione.

2. Manutenzione mensile:

Dopo un mese di utilizzo, oltre alle normali operazioni di manutenzione giornaliera e settimanale, applicare olio lubrificante meccanico a tutte le parti della trasmissione, pignoni, catene e controllare il serraggio dei vari elementi di fissaggio strutturali.

RECUPERO E SMALTIMENTO

Questo prodotto è conforme alle disposizioni della Direttiva Europea

2012/19/CE. Il simbolo contrassegnato con un bidone della spazzatura barrato indica che questo prodotto richiede un riciclaggio separato nell'UE. Lo stesso vale per prodotti e tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non devono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

attrezzatura.

Produttore: Shanghai Xinmuye Youxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.
