BEDIENUNGSANLEITUNG S20A Vevor
Technisch Support- und E-Garantiezertifikat
Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
Lesen Sie diese Bedienungsanleitung vor der Verwendung sorgfältig durch.
Bewahren Sie die Maschine getrennt von Kindern auf.
Halten Sie die Maschine von Feuer und Flüssigkeiten fern.
Stellen Sie die Maschine an einem stabilen und sicheren Ort auf, zu verhindern, dass sie herunterfällt oder Personen oder die Masch selbst verletzt.
Testen Sie die Maschine mit etwas Altpapier, bevor Sie offiziell st und binden, um sicherzustellen, dass die Position zum Stanzen ric ist.
Bitte lassen Sie das Kind nicht separat operieren.
Nehmen Sie die überschüssigen Teile aus der Verpackung. Stellen die Maschine an einem ausbalancierten und sicheren Ort auf, um Herunterfallen oder Verletzungen von Personen oder der Maschine vermeiden.
Betreiben Sie die Maschine strikt gemäß den Handbüchern und achten Sie insbesondere auf die maximale Stanz- und Bindekapazit
Bitte testen Sie die Maschine, bevor Sie die offiziellen Dokumente lochen.
Beim Stanzen der Kunststoffhüllen empfehlen wir, die Hülle zwischen zwei Stück Papier einzuklemmen.
Bitte verwenden Sie die Maschine nicht zum Stanzen von harten Materialien wie Metallen, um Schäden an der Maschine zu vermeid
Wenn Sie den Kunststoffring festklemmen, stecken Sie Ihre Finger bitte nicht in diesen Bereich, da Sie sich sonst verletzen könnten.
Die Maschine ist ausschließlich für die Verwendung von Kunststoffringen vorgesehen.
Bitte stellen Sie die Maschine nicht an nassen Orten auf, um zu verhindern, dass Flüssigkeit ins Innere gelangt.
Machen Sie bei der ersten Verwendung einen Locher mit Löschpa um überschüssiges Schmiermittel von der Klinge aufzusaugen.

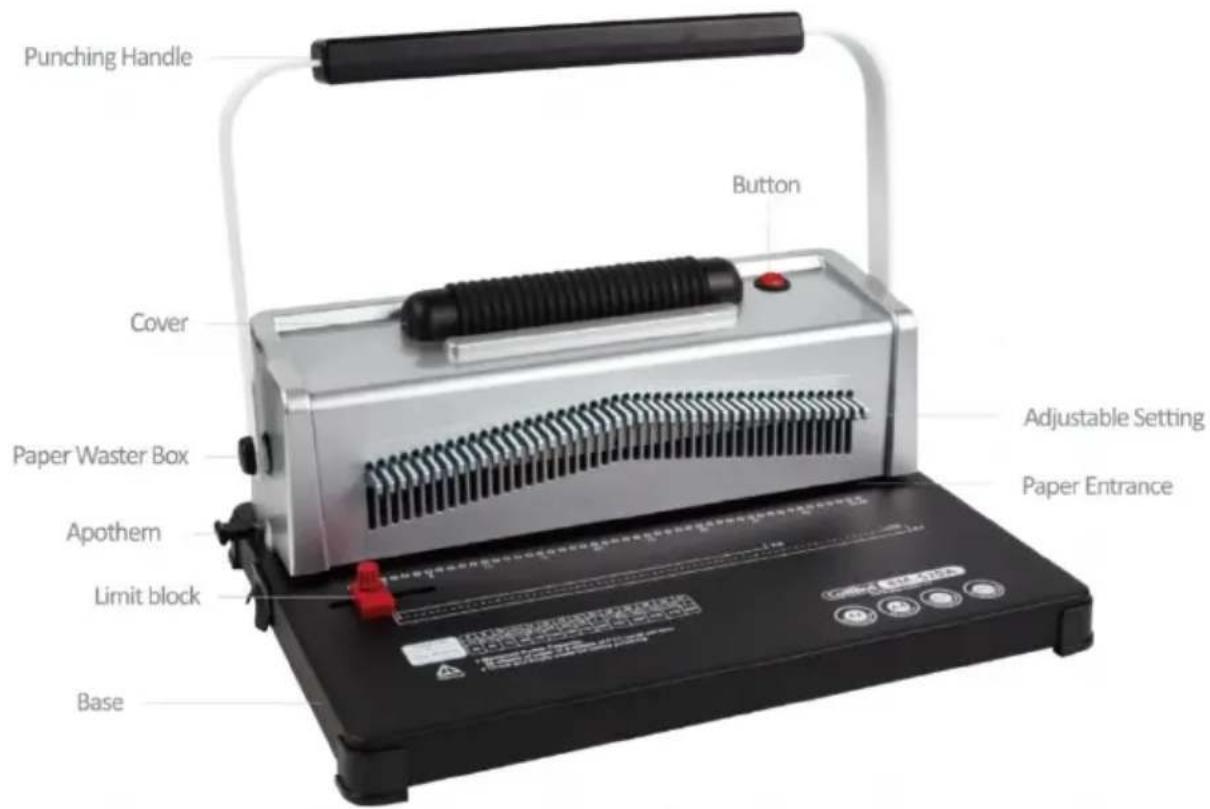

STRUCTURAL REPRESENTATION
| Bewertung(en) : | 110V~120VAC 60Hz 6,75±10%W220V~240VAC 50Hz 6,75±10%W |
| Stanzleistung: | 20 Blatt (A4 80 g) |
| Bindungskapazität: | 500 Blatt (A4) |
| Einstellbarer Rand: | 3/5/7 mm |
| Anzahl der Löcher | 46 Löcher |
| Quadratischer Lochabstand: | 6,35 mm |
| Größe der runden Löche | 4mm |
| Anzahl der beweglicher Fräser : | alle |
| Papierformat: | A4-Papier oder kleinere Formate |
| Maschinenabmessungen: | 416*299*300mm |
| NW: | 7,5 kg |
| Verpackungsmaße : | 480*225*360mm |
| GW : | 8,4 kg |
PARTS LIST
| Teilename _ | Menge |
| PVC-Spiralspule | 1 00 Stk |
| Kabelschneider | 1 Stk |
| Löschpapier | 1 Stk |
| Anweisungen | 1 Stk |
OPERATING GUIDE
Stellen Sie die Maschine auf eine Unterlage und sogar vor der Verwendung platzieren!
Machen Sie bei der ersten Verwendung einen Locher mit Löschum überschüssiges Schmiermittel von der Klinge aufzusaugen.

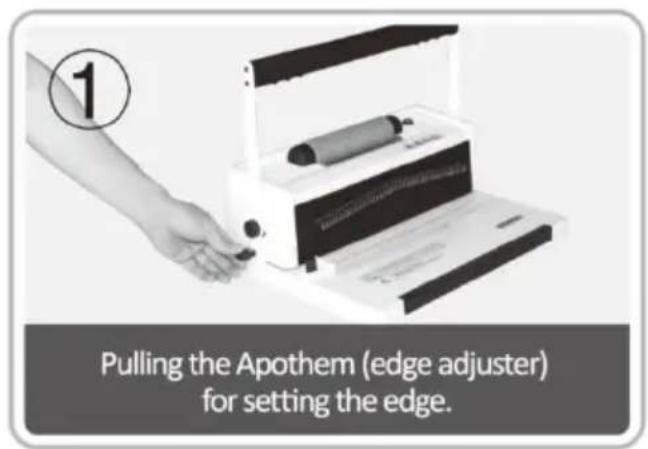

1. Stanzvorgang
- Wählen Sie die Spiralspule entsprechend der Dicke des Dokuments. Das folgende Formular dient als Referenz zur Auswahl der richtige Spiralspule .
| Spiralgröße | Spiralgröße | Max . | Spiralgröße | Spiralgröße | Max . |
| (mm ) | ( Zoll) | Bindung Blätter _ | (mm ) | ( Zoll) | Bindung Blätter _ |
| 6 | 1/4 _ | 3 0 | 2 2 | 7/8 | 190 |
| 8 | 5/16 _ | 5 0 | 2 5 | 1 | 2 20 |
| 1 0 | 3/8 _ | 7 0 | 2 8 | 1 -1/8 | 2 50 |
| 1 2 | 1/2 _ | 9 5 | 3 2 | 1 -1/4 | 2 80 |
| 1 4 | 9/16 _ | 1 20 | 3 8 | 1 -1/2 | 3 25 |
| 1 6 | 5/8 | 1 45 | 4 4 | 1 -3/4 | 4 10 |
| 1 9 | 3/4 | 1 65 | 5 1 | 2 | 5 00 |
MAINTENANCE
Räumen Sie den Abfallbehälter auf
Der Abfallbehälter, der sich auf der Rückseite der Maschine befindet, den Stanzabfall vorgesehen. Die Häufigkeit der Reinigung des Abfallbehälters hängt davon ab, wie oft Sie die Maschine benutzen.
- Ziehen Sie den Abfallbehälter an der Rückseite der Maschine heraus
- Schütten Sie den Abfall in den Mülleimer.
- Und setzen Sie den Abfallbehälter wieder ein.
Bitte räumen Sie den Abfallbehälter regelmäßig auf!
| Probleme | Gründe dafür | Lösungen |
| 1.Der Hebel konnte beim Stanzen nicht heruntergedrückt werden | Papierreste oder andere harte Materialien bleiben im Papierschneider | Räumen Sie den Müll mit Hartfaserplatten auf |
| Überschreitung der Stanzkapazität | Gemäß der Anleitung vorgehen | |
| 2. Schräger Papierrand | Das Papier ist beim Einlegen schief | Nehmen Sie das Papier heraus und legen Sie es erneut ein |
| Papierreste oder andere harte Materialien bleibenim Papierschneider | Räumen Sie den Müll mit Hartfaserplatten auf | |
| 3. Schräger Kunststoffkamm geöffnet | Der Bindungsmechanismus ist verzerrt | Nur die Bindezähne an de Zahnstange |
| Der Kammöffnungshaken ist verformt | Durch Drücken öffnet sich der Kammöffnungsmechanismus und nur der Haken | |
| 4. Das Stanzen des Papiers ist nicht vollständig und das Papier lässt sich nur schwer herausziehen | Überschreitung der max. Stanzkapazität | Verringern Sie die Stanzstärke (Befolgen Sie das Handbuch) |
| 5. Das Papier konnte beim Einlegen das Gestell nicht berühren | Das Papier ist alt und die Seite ist aufgerollt | Glätten Sie das Papier und legen Sie es erneut ein |
