STB12A - Bindegerät Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	STB12A
Produkttyp	Kunststoff-Kammbindegerät
Perforationskapazität	12 Blatt (A4, 80 g/m²)
Bindekapazität	Bis zu 450 Blatt (A4, mit 51 mm Kamm)
Papierformat	A4 oder kleinere Formate
Einstellbare Papierränder	3, 4 oder 5 mm
Anzahl der Löcher	21 quadratische Löcher
Lochabstand	14,3 mm
Lochgröße	3 x 8 mm
Messertyp	Einzelmesser
Betrieb	Manuell (Hebel)
Abmessungen (L x B x H)	385 x 274 x 345 mm
Nettogewicht	3,5 kg
Bruttogewicht	4 kg
Paketabmessungen	440 x 190 x 330 mm
Enthaltenes Zubehör	1 Rolle PVC-Kämme (21 Ringe, 100 Stück), Löschpapier, Bedienungsanleitung
Wartung	Reinigen Sie regelmäßig den Abfallbehälter auf der Rückseite
Sicherheit	Lassen Sie Kinder die Maschine nicht benutzen; stecken Sie Ihre Finger nicht in den Kammöffnungsmechanismus
Garantie	Elektronische Garantieurkunde verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - STB12A Vevor

Was ist die maximale Perforationskapazität?

Die Maschine kann bis zu 12 Blatt A4-Papier (80 g/m²) auf einmal perforieren. Überschreiten Sie diese Grenze nicht, um Schäden am Mechanismus zu vermeiden.

Wie viele Blätter kann ich mit einem 51-mm-Kamm binden?

Mit einem 51-mm-Kamm (2 Zoll) können Sie bis zu 450 Blatt A4 binden. Konsultieren Sie die Entsprechungstabelle in der Anleitung, um den passenden Kamm für Ihr Dokument auszuwählen.

Wie stelle ich den Papierrand ein?

Bewegen Sie den Papierformat-Schieber auf die gewünschte Position: 3, 4 oder 5 mm. Dies passt den Abstand zwischen Papierkante und Perforationslöchern an.

Was tun, wenn der Perforationshebel blockiert ist?

Dies kann durch Papierreste verursacht werden, die im Messer stecken. Reinigen Sie den Mechanismus mit einem Stück Hartkarton und stellen Sie sicher, dass Sie die Perforationskapazität nicht überschreiten.

Wie reinige ich den Abfallbehälter?

Entfernen Sie den Abfallbehälter auf der Rückseite der Maschine, leeren Sie die Papierreste aus und setzen Sie ihn wieder ein. Reinigen Sie ihn häufig, um Papierstaus zu vermeiden.

Welche Art von Kamm sollte ich mit diesem Bindegerät verwenden?

Dieses Bindegerät ist für Kunststoffkämme (Ringe) mit 21 Löchern und einem Lochabstand von 14,3 mm ausgelegt. Schwarze PVC-Kämme in 3/8 Zoll sind im Lieferumfang enthalten.

Kann ich Plastikdeckel perforieren?

Ja, aber es wird empfohlen, den Plastikdeckel vor dem Perforieren zwischen zwei Blatt Papier zu legen, um ein Verrutschen oder Brechen zu vermeiden.

Wie öffne ich den Kamm, um die Blätter einzulegen?

Legen Sie den Kamm mit der Öffnung nach oben und drücken Sie den Hebel nach vorne, um die Ringe zu öffnen. Legen Sie die perforierten Blätter ein (zuerst den Deckel), und lassen Sie dann den Hebel los.

Der Perforationsrand ist schief, was tun?

Überprüfen Sie, ob das Papier beim Einlegen gerade ist. Wenn das Problem weiterhin besteht, reinigen Sie die Papierreste im Inneren des Papierschneiders mit einer harten Platte.

Wo finde ich die Garantieurkunde?

Die elektronische Garantieurkunde ist auf der Website www.vevor.com/support verfügbar. Bewahren Sie den Kaufbeleg für etwaige Reklamationen auf.

BEDIENUNGSANLEITUNG STB12A Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

BINDEMASCHINE

MODELL: STB12A

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Bitte lassen Sie das Kind nicht separat operieren. Nehmen Sie die überschüssigen Teile aus der Verpackung. Stellen Sie die Maschine an einem ausbalancierten und sicheren Ort auf, um Herunterfallen oder Verletzungen von Personen oder der Maschine zu vermeiden. Betreiben Sie die Maschine strikt gemäß den Handbüchern und achten Sie insbesondere auf die maximale Stanz- und Bindekapazität. Bitte testen Sie die Maschine, bevor Sie die offiziellen Dokumente lochen. Beim Stanzen der Kunststoffhüllen empfehlen wir, die Hülle zwischen zwei Stück Papier einzuklemmen. Bitte verwenden Sie die Maschine nicht zum Stanzen von harten Materialien wie Metallen, um Schäden an der Maschine zu vermeiden. Wenn Sie den Kunststoffring festklemmen, stecken Sie Ihre Finger bitte nicht in diesen Bereich, da Sie sich sonst verletzen könnten. Die Maschine ist ausschließlich für die Verwendung von Kunststoffringen vorgesehen. Bitte stellen Sie die Maschine nicht an nassen Orten auf, um zu verhindern, dass Flüssigkeit ins Innere gelangt. Machen Sie bei der ersten Verwendung einen Locher mit Löschpapier, um überschüssiges Schmiermittel von der Klinge aufzusaugen.

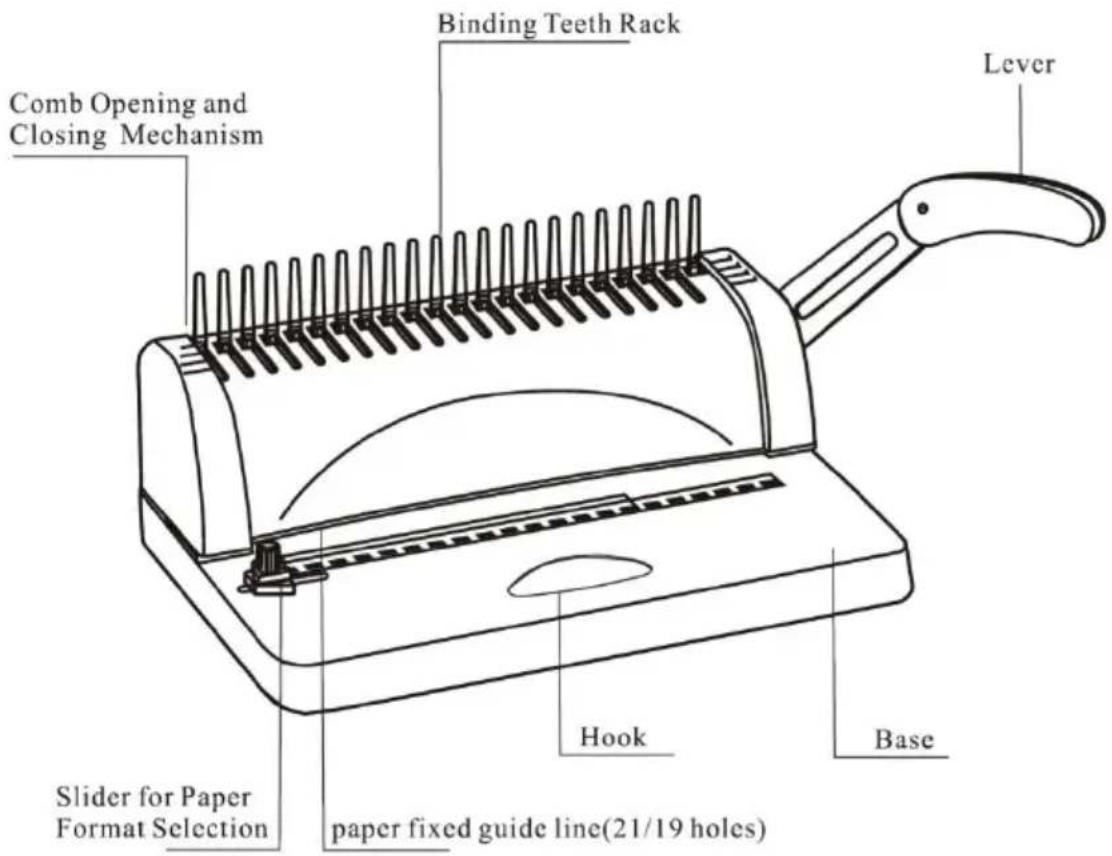

STRUKTURDARSTELLUNG

Stanzleistung:	12 Blatt (A4 80 g)
Bindungskapazität:	450 Blatt (A4) / 51 mm Kunststd
Papierrand:	3/4/5 mm
Quadratische Löcher:	21 Löcher
Quadratischer Lochabstand:	14,3 mm
Quadratische Lochgröße:	3x8mm
Messertyp:	Einzelmesser
Papierformat:	A4-Papier oder kleinere Formate
Maschinenabmessungen:	385*274*345mm
NW:	3,5 kg
Verpackungsmaße :	440*190*330mm
GW :	4 kg

TEILELISTE

Teilename _	Spezifikation	Menge
PVC-Kammleiste	3/8 Zoll schwarzer21-Ring	1 00 Stk
Löschpapier	/	1 Stk
Anweisungen	/	1 Stk

BEDIENUNGSANLEITUNG

Stellen Sie die Maschine auf eine Unterlage und platzieren Sie sie vor der Verwendung sogar!

Machen Sie bei der ersten Verwendung einen Locher mit Löschpapier, um überschüssiges Schmiermittel von der Klinge aufzusaugen.

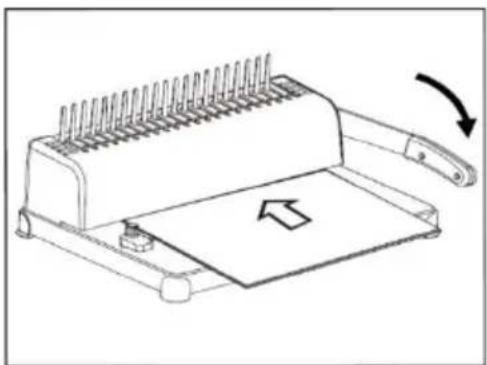

1. Stanzvorgang

◆ Bewegen Sie den Schieber für das Papierformat entsprechend dem Papierformat des Dokuments in die richtige Position, legen Sie dann das Dokument ein und drücken Sie den Hebel nach unten.

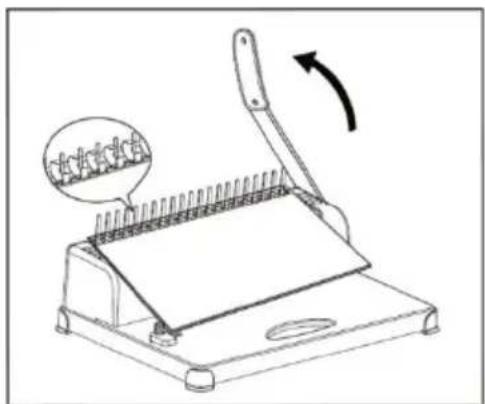

◆ Lochen Sie die zu bindenden Papierbögen. ◆ Legen Sie die gestanzten Blätter (Deckblatt zuerst) auf den Kamm. ◆ Setzen Sie den Kamm mit der Öffnung

nach oben auf und drücken Sie den Hebel nach hinten.

◆ Lassen Sie den Hebel los und nehmen Sie das Dokument heraus. Erledigt!

◆ Wählen Sie den Kamm entsprechend der Dicke des Dokuments. Die folgende Tabelle dient als Referenz zur Auswahl des richtigen Kamms.

Comb size φ (mm)	φ (inch)	Binding sheets	Comb size φ (mm)	φ (inch)	Binding sheets
6	1/4"	1-20	25	1	200-230
8	5/16"	20-40	28	1-1/8	230-250
10	3/8"	40-60	32	1-1/4	250-290
12	1/2"	60-80	35	1-3/8	290-320
14	9/16"	80-100	38	1-1/2	320-360
16	5/8"	100-120	45	1-3/4	360-400
20	3/4"	120-150	51	2	400-450
22	7/8"	150-200

WARTUNG

Leeren Sie den Abfallbehälter

Der Abfallbehälter befindet sich auf der Rückseite der Maschine und ist für den Stanzabfall vorgesehen. Die Häufigkeit der Reinigung des Abfallbehälters hängt davon ab, wie oft Sie die Maschine benutzen.

1. Ziehen Sie den Abfallbehälter an der Rückseite der Maschine heraus.
2. Schütten Sie den Abfall in den Mülleimer.
3. Setzen Sie den Abfallbehälter wieder ein.

Bitte leeren Sie den Abfallbehälter regelmäßig!

Probleme	Gründe dafür	Lösungen
1. Der Hebel konnte beim Stanzen nicht heruntergedrückt werden	Papierreste oder andere harte Materialien bleiben im Papierschneider	Räumen Sie den Müll mit Hartfaserplatten auf
	Überschreitung der Stanzkapazität	Gemäß der Anleitung vorgehen
2. Schräger Papierrand	Das Papier ist beim Einlegen schief	Nehmen Sie das Papier heraus und legen Sie es erneut ein
	Papierreste oder andere harte Materialien bleiben im Papierschneider	Räumen Sie den Müll mit Hartfaserplatten auf
3. Schräger Kunststoffkamm geöffnet	Der Bindungsmechanismus ist verzerrt	Nur die Bindezähne an der Zahnstange
	Der Kammöffnungshaken ist verformt	Durch Drücken öffnet sich der Kammöffnungsmechanismus und nur der Haken
4. Das Stanzen des Papiers ist	Überschreitung der max. Stanzkapazität	Verringern Sie die Stanzstärke
nicht vollständig und das Papier lässt sich nur schwer herausziehen		( Befolgen Sie das Handbuch)
5. Das Papier konnte beim Einlegen das Gestell nicht berühren	Das Papier ist alt und die Seite ist aufgerollt	Glätten Sie das Papier und legen Sie es erneut ein
